Минусы и плюсы теплосчетчика в квартире
Если например вы захотели установить личный прибор учета тепла в жилую площадь, то не знайте, что никакой “супер” экономии не будет, но он даст возможность сэкономить на отоплении в границах разумного, отражая нынешний расход. Благодаря счетчику можно совершать контроль за потреблением тогда, когда узел составлен грамотно, и внешний водяной термостат контролирует режим температур. Если вы уходите из дома, можете сделать меньше градусы и подобным образом, в конце месяца, сумеете проследить хорошую динамику экономии.
Лишь снижение показателей в 1 градус дает возможность экономить энергию тепла до 6 %.
Как уже говорилось, для того, чтобы установить этот прибор в собственной квартире, нужен список документов:
- разрешение от заведения, на балансе которого находится дом;
- требования в техническом плане от балансодержателя строения, поставляющего энергию тепла;
- расчетный проект узла использования тепла, если исходить из показателей прибора, готовые расчеты тоже необходимо сверить с нормативными значениями;
- дальше делается процесс установки, по данным готового проекта;
- после необходимо ратифицировать договор к ключевому договору с поставщиками тепла. В нем будет зафиксирована сумма выплаты, которая основывается на показателях индивидуального счетчика;
- и напоследок — оформляется акт сдачи процесса установки узла с представителем организации, которая снабжает тепло, и оформляется прибор.
Порядок оформления и установки счетчика
Итак, в какой последовательности должно проходить оснащение системы отопления многоквартирного дома счётчиком, если он не был установлен сразу в ходе строительства.
Первым шагом должно быть проведено общедомовое собрание — его чаще всего организуют представители управляющей компании. На собрании принимается решение об установки прибора учета тепла и выбирается тип устройства. Затем представители жильцов дома или же УК обращаются в организацию, обладающую соответствующими полномочиями и занимающуюся поставкой и монтажом приборов учета тепловой энергии.
Далее работы осуществляются в следующем порядке:
- Составляется проект встраивания счетчика в систему отопления дома.
- Управляющая компания, изучив составленный проект, дает свое согласие на монтажные работы.
- Далее, в соответствии с проектом производится монтаж прибора в систему.
- После этого в обязательном порядке выполняется тестирование работы прибора с составлением документация от компании-установщика.

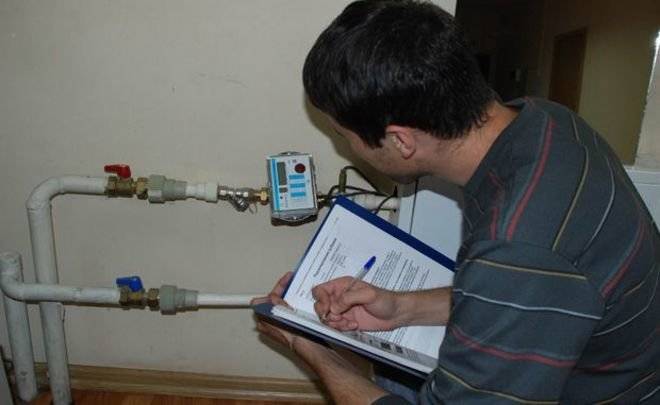

- В завершение вызывается представитель из теплоснабжающей компании, который опломбирует счетчик, составит акт для проведения его регистрации. И только после официальной постановки на учет прибор становится основой для дальнейших расчётов за потребленное домом тепло.
Если не будут проведены все перечисленные выше мероприятия, а счетчик не будет официально зарегистрирован, то его данные не будут считаться правомерными, и не будут указываться в квитанциях на оплату за отопление.
Некоторые факторы, влияющие на работу прибора
В период эксплуатации счетчика на качество его работы могут оказывать влияние внешние факторы, от которых иногда зависит и точность снимаемых показаний.
Установкой приборов учета потреблённого тепла дело не заканчивается – они требуют регулярной проверки, настройки, профилактики.
Самыми распространенными факторами влияния на сегодняшний день являются:
- Высокая температура теплоносителя может частично или полностью вывести из строя учетный прибор. Хотя, изначально он и проектировался под такие условия эксплуатации. Но вот качество иногда подводит.
- Образование накипи на внутренних стенках трубопровода уменьшает диаметр трубы, как следствие — затрудняется прохождение потока воды. В связи с этим некоторые счетчики перестают выдавать реальные показания — как правило, они изменяются в бо́льшую сторону.
- Отсутствие заземления трубопровода приводит к образованию внутри трубопровода электрического заряда, также вызывающего погрешности в показаниях счетчика.
- Загрязненный теплоноситель, так же, как и газовые пузырьки, взвешенные в воде, являются негативным фактором для всех типов приборов учета, так как они влияют на корректность показаний. Чтобы исключить возникновение погрешностей, необходимо перед счетчиком устанавливать защитные фильтры.
- Перепады давления в системе отопления также способны исказить показания счетчика.
- Наслоение осадка в полости самого прибора. В тахометрическом счетчике наличие осадка снижает показания, а во всех остальных, наоборот, увеличивает.
- Электронное оборудование дает сбои под влиянием повышенной влажности и перепадов температур в помещении, где установлен учетный прибор.
Нужно отметить, что все перечисленные выше моменты — выбор счетчика, контроль за его работой, а также негативные факторы, влияющие на точность его показаний, коснуться каждого из жильцов дома, отразившись на суммах к оплате. Поэтому после введения прибора учета тепла в эксплуатацию всем жильцам придется внимательно относиться к возможным сбоям в системе отопления, так как они, скорее всего, скажутся и на показаниях счётчика. В случае возникновения проблем, необходимо сразу же вызывать специалистов обслуживающей компании для проведения профилактических работ.
Самостоятельная установка
Прежде чем, как установить теплосчетчик в частном доме, лучше подготовить все необходимые элементы и инструменты. Итак, вам потребуются:
- сам теплосчетчик;
- соединительные элементы для контакта с обратным клапаном;
- фильтрующие элементы;
- сварочный аппарат, если речь идет о пластиковых магистралях;
- гаечный ключ, если используются металлические трубы;
- цанги;
- специальные фитинги с тепловыми сенсорами;
- теплопроводящая паста.
Первым делом необходимо промыть магистрали отопления, где и будет монтироваться измерительное оборудование. После данной процедуры можно приступить к установке проточных элементов теплосчетчика. Выполняя данную операцию необходимо придерживаться следующих правил:
Установка теплосчетчика в шаровый кран
- Установка данного оборудования должно осуществляться только в строго горизонтальных или вертикальных фрагментах магистрали.
- Жидкокристаллический кран должен быть монтирован так, чтобы вычислитель оказался вверху.
- Проточный элемент теплосчетчика должен быть все время наполнен водой.
- Установка приточной части должна осуществляться посредством комплекта соединителей с резьбой. Этими элементами комплектуется любая модель данного измерительного оборудования.
- Эта часть должна быть расположена таким образом, чтобы указатель направления совпадал с направлением потока жидкости.
Все контакты должны быть максимально плотными. Это условие необходимо выполнить для того, чтобы все элементы смогли выдержать давление до 1.6 Мпа. Только в таком случае можно полностью исключить возможность возникновения протечек.
Необходимо использовать переходники в том случае, если диаметр проточного элемента теплосчетчика превосходит или наоборот диаметра магистрали.
Теперь осталось только установить измерительный патрон и преобразователи
Очень важно перед началом этих работ инспектировать отопительную магистраль на предмет возникновения давления. Обязательно нужно удостовериться в том, что запорная арматура закрыта
После этого следует провести инспекцию измерительного изделия и проточного элемента. Если данные элементы в порядке, можно продолжать установку.
Установка счетчика тепла
Важно знать! Во время монтажных работ недопустимо использовать старые резиновые уплотнители.
На данном этапе следует монтировать термические преобразователи. Их необходимо монтировать и на подающей, и на обратной магистрали
Чтобы не перепутать, лучше обратить особое внимание на обозначения на данных элементах. Подающая магистраль маркируется красным цветом, а обратная синим или черным
Их устанавливают в специальную нишу, которая располагается на измерительном изделии.
Первым делом необходимо свернуть пробку, которая блокирует доступ к нише, после чего вооружиться инструментом, которым комплектуется каждое измерительное оборудование, и монтировать резиновый уплотнитель. Сам термический преобразователь должен быть расположен в специальном пластиковом элементе, состоящем из двух фрагментов
На этом этапе очень важно проследить за тем, чтобы все желоба соответствовали друг другу. После этого нужно монтировать получившуюся конструкцию в нишу измерительного патрона и плотно затянуть гаечным ключом
Второй термический преобразователь необходимо расположить в гильзе, которую затем нужно вкрутить в тройник, который закреплен на отопительной магистрали. Перед монтажными работами следует обработать гильзу термопроводящим составом. Площади контакта необходимо изолировать специальным материалом, который не проводит тепло. Последним шагом станет пломбировка теплосчетчика. Как вы видите сами, схема установки теплосчетчика довольно проста поэтому если вы уверены в своих силах, то лучше не тратить напрасно денежные средства.
Минусы и плюсы установки счетчика тепла обшедомового
Экономия может быть существенной Стоит сказать, что это не все еще: сейчас начислять оплату за теплоснабжение по индивидуальным счетчикам учета энергии тепла будут исключительно в случае, если они установлены и введены в эксплуатирование в 100% нежилых и жилых помещений дома. Это возможно только в новых домах, которые сдают сразу с учетными приборами. В иных домах данные случаи очень редки, что ставит под сомнение правильность установки. Правила установки и эксплуатации теплосчетчиков в квартире Чтобы установить в квартире счетчик учета энергии тепла к отопительному периоду, нужно начинать действовать загодя, лучше — до завершения сезона отопления. Порядок действий такой:
Обращаетесь в УК/ТСЖ/ЖЭК где вам предоставляют техусловия для подсоединения индивидуального учетного прибора энергии тепла.
Принцип работы счетчика на батарею
Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.
Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.
Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.
Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:
- Циркуляция теплоносителя нарушена, наблюдается малый расход.
- Имеется тепловая разница, которая составляет менее +30 градусов.
- Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
- Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.
Какие есть типы счетчиков на отопление?
В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:
- Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
- Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
- Электромагнитные. Достаточно точные. Отличаются стабильной работой.
- Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.
Особенности установки прибора учета отопления
Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет
Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку
Для установки прибора необходимо провести ряд действий:
- получить разрешение;
- изучить технические условия;
- создать проект, его надо согласовать с компанией теплоснабжения;
- провести монтаж агрегата.
Во сколько обойдется установка прибора учета отопления?
Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.
Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.
Этапы установки счетчика
Чтобы установить в квартире индивидуальный учитывающий прибор, следует совершить последовательные действия. Этапы установки:
1.сначала нужно подать заявление в жилищно-коммунальную компанию, чтобы разрешили установить счетчик. С письменным обращением прилагают копии документов, подтверждающие собственность, техпаспорт квартиры.
2.далее получают технические условия для монтажа счетчика у управляющей организации.
3.создание проекта для установки счетчика. Его создает организация, имеющая лицензию на данный вид услуг.
4.согласуют проект с организацией, снабжающей теплом.
Не следует заранее покупать счетчик, проект может быть отклонен по каким-то причинам. Если проект одобрили, то выбирают прибор ультразвукового типа, механического типа, или внешний, вычисляющий потребление тепла.
Внимание! Счетчики экономят около пятидесяти процентов расходов в период отопления квартиры. Счетчики должны монтировать профессионалы
При покупке на счетчик должны предоставить кассовый и товарный чеки, гарантию, инструкцию, можно запросить сертификат, подтверждающего качество продукции. Устанавливающая счетчик организация должна быть с лицензией, разрешающей данную деятельность.
Кроме счетчика учета потребуется приобрести тройники, очистные фильтры, байпас с терморегуляторами. После окончания монтажа счетчика прибор следует опломбировать специалистами из теплоснабжающей организации.
Виды тепловых счетчиков
Теплосчетчик от производителя «НПФ Теплоком»
Перед тем как рассмотреть существующие виды тепловых счетчиков, хотелось бы уточнить, что сам по себе агрегат представляет не один конкретный прибор, а целый их набор. Таким образом, в состав счетчика могут входить: преобразователи давления и сопротивления, вычислители количества получаемой теплоты, датчики, преобразователи расхода. Определяется и утверждается определенный комплект агрегата для каждого конкретного объекта отдельно.
По области применения счетчики для отопления бывают квартирными и домовыми (промышленными). По принципу функционирования – механические (тахометрические) и ультразвуковые. Наверное, лучше будет, если мы рассмотрим каждый из видов по отдельности.
Квартирные агрегаты для учета тепла
Прибор для квартиры
Индивидуальный квартирный счетчик отопления – прибор с небольшими диаметрами каналов (не более 20 мм), и с диапазоном измерения теплоносителя приблизительно 0,6-2,5 м3/ч. Возможно электромагнитное измерение расхода энергии тепла, а также вихревое и турбинное. Как вы уже догадались, данный вид счетчиков создан для установки в частных домах и квартирах.
Практически всегда теплоносителем здесь служит вода, которая нагревается до конкретной температуры. Квартирный счетчик состоит из двух дополняющих друг друга элементов: тепловычеслитель и счетчик горячей воды. Как работает счетчик отопления?
Тепловычислитель устанавливается на водосчетчик, и от него отводятся 2 провода, которые снабжены термодатчиками: один провод подключается к подающему трубопроводу, а второй – к трубопроводу, выходящему из помещения.
Тепловычеслитель собирает информацию о поступившем теплоносителе (в данном случае воде) на входе и выходе. А счетчик горячей воды подсчитывает, какой объем воды затрачен на отопление. Затем, при помощи специальных методов расчета, теплосчетчик рассчитывает точное количество использованного тепла.
Домовые (промышленные) теплосчетчики
Общедомовой прибор
Данный вид счетчиков применяется на производства и в многоквартирных домах. Учет тепла производится, опять же, одним из трех методов: турбинным, вихревым, электромагнитным. В принципе, домовые счетчики тепла отличаются от квартирных счетчиков лишь размерами – их диаметр может колебаться в диапазоне 25-300 мм. Диапазон измерения теплоносителя остается примерно таким же – 0,6-2,5 м3/ч.
Механические
Счетчик тепла с механическим расходомером
Механические (тахометрические) теплосчетчики являются наиболее простыми агрегатами. Состоят они, как правило, из тепловычислителя и роторных водосчетчиков. Принцип действия заключается в следующем: поступательное движение теплоносителя (воды) превращается во вращательное движение для удобного и точного измерения.
Такой счетчик на отопление в квартире считается экономичным вариантом. Однако к его стоимости нужно также обязательно добавить стоимость специальных фильтров. Итоговая цена комплекта примерно на 15% ниже счетчиков другого типа, но только для трубопровода, у которого диаметр не более 32 мм.
К минусам механических агрегатов можно отнести невозможность их использования при высокой жесткости воды, а также, если в ней присутствует накипь, мелкие частицы окалины, ржавчина. Эти вещества быстро забивают расходометры и фильтры.
Ультразвуковые
Ультразвуковой квартирный теплосчетчик
На сегодняшний день существуют различные модели ультразвуковых отопительных счетчиков, но принцип действия у всех них заключается примерно в одном и том же: на трубе друг против друга монтируются излучатель и прибор, который принимает ультразвуковые сигналы.
Через поток жидкости излучателем отправляется сигнал, затем через какое-то время этот сигнал получается приемником. Время задержки сигнала (от момента его излучения до приема) соответствует скорости потока воды в трубе. Это время измеряется и по нему вычисляется расход воды в трубопроводе.
Помимо основных функций, данный вид счетчиков может быть наделен возможностью регулировать подачу теплоэнергии. Нужно заметить, что ультразвуковые теплосчетчики гораздо точнее в показаниях, надежней и долговечней механических приборов.
Схема монтажа измерительного оборудования
Возможные схемы монтажа.
Схема установки теплосчетчика в квартире зависит от типа выбранной техники. Сегодня на практике используется три основных схемы монтажа.
Одноканальный счетчик. Его конструкция подразумевает наличие расходомеры, двух датчиков температуры и вычислителя. На подающей трубе размещается датчик расхода тепла, а температурные измерительные приборы – на подающей теплоноситель трубе и обратке. Преимущества: простота исполнения, невысокая стоимость. Недостатки: нельзя зафиксировать утечки теплоносителя.
Водомер и одноканальный измерительный прибор. В данном случае расходомер и датчики температуры устанавливаются на подающей и обратной трубах. Можно ли установить теплосчетчики в квартире по этой схеме и зафиксировать утечку в контуре обогрева? Специалисты на подобные вопросы отвечают утвердительно. Согласно такой схеме, можно зафиксировать несанкционированный отбор теплоносителя. Подобная обвязка техники позволяет фиксировать не только расход теплоносителя, но и потребление горячей воды.
Двухканальный учет тепла. Датчик расхода монтируется на подающей и обратной трубе контура отопления. Температурный измерительный прибор – на обратке, подаче и на трубе холодного водоснабжения. Количество тепла здесь подсчитывается как разница между замерами приборов на первом и втором каналах. Можно ли установить счетчик тепла в квартире, согласно вышеуказанному чертежу? Особой необходимости в монтаже бытового, измерительного прибора по данной схеме нет. Она используется в тех случаях, когда нужно учесть температуру воды из патрубка подпитки в контуре отопления.

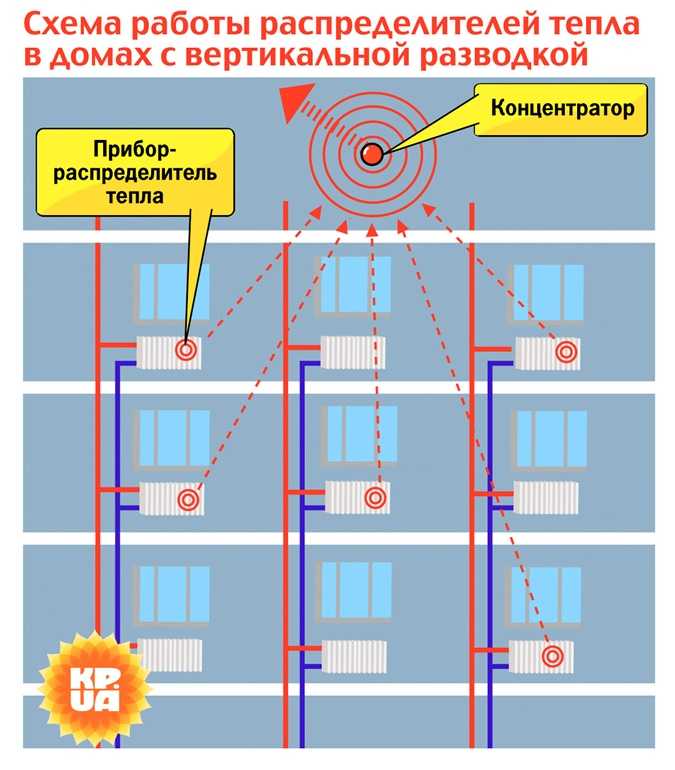

Схемы отопления многоэтажных многоквартирных домов
Другое дело, когда квартира находится в многоэтажном многоквартирном доме. Здесь для планирования и учета потребленных ресурсов необходим счетчик тепла, в случае если используется центральное отопление. Но при этом, как уже говорилось выше, не во всех случаях есть возможность установки таких приборов. Одной из причин является вертикальная разводка отопления. Схемы теплоснабжения многоэтажных домов центрального отопления применяют несколько вариантов разводки труб. Одна из наиболее популярных схем разводки – вертикальная система отопления.
Суть этого вида разводки заключается в том, что теплоноситель подается в дом по одной магистральной трубе. Внутри же дома он распределяется по нескольким вертикальным каналам, которые подают нагретую воду вверх до высшей точки на последний этаж. Дальше по разводке труб вода расходится к радиаторам и после прохождения всех трубопроводов в подвале попадает в трубу обратки.
Однотрубная схема вертикальной разводки системы отопления
Это общая схема теплоснабжения многоэтажного здания, но и в ней есть некоторые моменты, которые нужно учитывать при установке приборов учета тепла. Один из таких моментов заключается в том, что вертикальная система отопления может иметь вид однотрубной и двухтрубной.
Вертикальное отопление, выполненное по однотрубной схеме, может иметь верхнее или нижнее подключение. В первом случае теплоноситель подается в вверх, где на техническом этаже или чердаке сделана разводка по отдельным стоякам – вертикальным трубам которые подают горячую воду в радиаторы. На каждом этаже к установленному радиатору вода подходит из стояка, и после прохождения по полости секций батареи опускается на следующий, нижний этаж. Эта схема обеспечивает экономию труб при разводке по этажам, и при подключении к радиаторам, но имеет ряд недостатков:
- схема обладает большой статичностью – изменить или усовершенствовать ее довольно сложно;
- обеспечить дополнительно подключение радиаторов не принесет выигрыша в теплоотдаче – температура в помещении значительно не повысится;
- в квартире установка теплового счетчика будет неэффективной – прибор фиксирует разницу температур на входе и на выходе отдельного потребителя, а здесь получается, что необходимо устанавливать теплосчетчик на каждой батарее;
- кроме того, такая однотрубная система применяется в системах с естественной циркуляцией теплоносителя, что делает фиксацию изменений температуры малоэффективной из-за небольшой разницы температуры теплоносителя.
Двухтрубная схема вертикальной разводки системы отопления многоквартирного дома
Вертикальная система отопления с двухтрубной разводкой немного отличается от однотрубного варианта. Эта схема предусматривает нижнее расположение подающего трубопровода и трубу обратной подачи воды. Теплоноситель подается по магистральной трубе до самой верхней точки, каждая батарея имеет свое независимое подключение к трубе подачи. Такое же индивидуальное подключение имеют радиаторы и к трубе отвода теплоносителя. Плюсом этого варианта выступает возможность самостоятельно регулировать температуру батареи за счет регулировки крана подачи воды. Еще одним важным моментом в отличие от однотрубной системы выступает возможность самостоятельно спустить воздух из системы, через установленный в батарее клапан. В однотрубной системе, если происходит завоздушивание, то останавливается весь стояк, и спускать воздух в таком случае придется в высшей точке – иначе стояк не заработает.
Двухтрубные системы позволяют быстро и без отключения котла провести установку и подключение батареи – достаточно просто перекрыть краны и можно делать ремонт радиатора.
Привлекательность двухтрубной схемы заключается и в том, что для получения максимальной теплоотдачи нет необходимости включения в схему большого количества радиаторов. Система довольно эффективно справляется и с небольшим количеством батарей. Но и здесь имеется один существенный нюанс для учета потребленной тепловой энергии установка теплового счетчика просто нереальна – их нужно устанавливать на каждую батарею. Добиться более-менее нормального учета потребленной энергии можно путем установки общедомового или одного счетчика на подъезд, но и при этом, реальная польза будет только у жителей первых этажей дома.
