Достоинства и недостатки
Как и любое устройство, водосчетчик имеет как плюсы, так и минусы. Начнем с положительных сторон:
- Самое главное то, что вы можете избежать необоснованных крупных переплат – оплачивать расход воды, который вами вовсе не был использован.
- Если вы все же заметили, что затраты на воду больше, чем вы того ожидали, счетчик поможет рационализировать потребление воды.
- Нет необходимости платить за члена семьи, не проживающего с вами в одной квартире – чего нельзя было избежать при стандартном тарифе за водоснабжение.
Но не обошлось и без ложки дегтя:
- Сэкономив на покупке и установке водомерного прибора, вы рискуете переплачивать за погрешности, созданные счетчиком при исчислении объема.
- При непредвиденной поломке счетчика на момент ремонта вам придется оплачивать расход воды по стандартному тарифу.

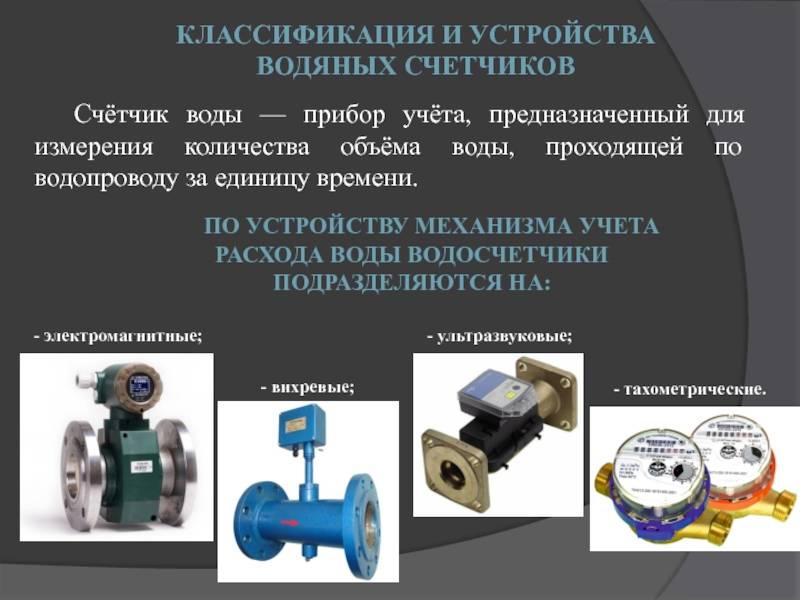

Типы водомерных устройств
Классификация приборов учета имеет очень разветвлённую схему, так как каждый вид имеет еще и подвиды. В предыдущем разделе мы рассмотрели только одну ее ветвь, а теперь постараемся кратко ознакомиться с другими делениями. Итак, виды счетчиков по количеству труб:
- Одноканальные;
- Приборы с двумя каналами;
- Многоканальные.
Перед тем как выбрать оптимальный водомер, нужно знать для какой поток они будут обслуживать. Исходя из данного критерия, устройства делятся на такие виды:
- Для холодного потока воды. Для них характерно работать с температурой жидкости до 40 градусов.
- Для горячей воды. Температурный максимум достигает 150 градусов;
- Комбинированные типы устройств – работают с обоими потоками водного снабжения.
Водомеры делятся по типу питания на такие разновидности:
- Зависимые от энергии модели;
- Энергонезависимые аппараты.
Это далеко не все ветви данной классификации. На сегодняшний день появляются новые счетчики, которые постепенно расширяют ее.
Установка водосчетчика своими руками
Если есть сантехнический опыт и разобраться с монтажом не проблема, можно выбирать счетчик воды. Какой лучше приобрести расходомер для вашей квартиры или дома, подскажут в специализированном магазине
Важно знать требования по монтажу изделия, в соответствии с правилами ГОСТ Р 50193
При выборе расходомера необходимо обращать внимание на наличие у него паспорта, состояния комплектности, о ней прописано в документе, и какой гарантийный срок эксплуатации. Агрегат должен быть сертифицирован и опломбирован
Для правильной установки устройства важно изучить пошаговую инструкцию, в которой производитель акцентирует внимание на нюансах монтажа своего прибора учета. Не будет лишним получить совет у специалистов сантехнической службы, обслуживающей ваш дом
План действий:
- После получения технических требований к расходомеру от местного жилищного сервиса можно приобретать счетчик.
- Проводим проверку купленного изделия в лицензионной фирме с заполнением информации в паспорте и определением даты опломбирования прибора после монтажа.
- Начинать монтаж надо с выбора места на трубе. В квартире устройство врезается в водовод диаметром 15 мм, возле унитаза, а в частном доме в 20 см от водяной магистрали.
- Перед врезкой счетчика проверить комплектующие для установки: наличие запорного крана, очищающего фильтра, обратного клапана и вспомогательных материалов.
- В соответствии с монтажной схемой раскладываем все детали последовательно, как они должны быть установлены на трубопроводе. На каждом устройстве имеется маркировка в виде стрелки, указывающей направление установки детали. Все стрелки после сборки должны быть направлены в одну сторону.
- Предварительно собираем все детали согласно схеме, чтобы определить количество витков, на которые нужно закрутить приборы при установке на водяную трубу.
- В собранной цепи отстойник направлен вниз, запорный кран и циферблат прибора учета – вверх.
- Закручиваем фильтр на кран, используя паклю, нить из полиамида с силиконовой смазкой или другие разновидности уплотнителей, обматываем резьбу по канавке.
- На фильтр накручиваем патрубок с накидными гайками. Далее заворачиваем счетчик. Второй патрубок соединяем с обратным клапаном.
- Собираем всю конструкцию вместе и определяем, какую длину надо вырезать в трубопроводе. При замере вырезаемого отрезка нельзя ошибаться, так как труба металлическая.
- Перекрываем кран подачи воды и отрезаем участок трубы, на их концах нарезаем резьбу и вставляем собранную конструкцию. Закручиваем накидные гайки, соединяя трубопровод. При сборке не забываем накручивать на резьбовое соединение уплотнительные нити.
- При установке счетчика горячей воды лучше уточнить, какие прокладки в комплекте с патрубками. Если резиновые, то это для холодной жидкости. Чтобы не допустить течи в кране и агрегате, использовать паронитовое уплотнение.
- Проверяем на герметичность собранную конструкцию, постепенно открывая шаровой кран. Если протечек нет, вызываем работников сервиса для опечатки установленного прибора учета.
- Вместо металлических труб можно использовать металлопластиковые или полипропиленовые. Для соединения с металлическими патрубками используются фитинги.
После установки агрегат должен периодически проходить проверку на точность измерения расхода жидкости: холодной – раз в 6 лет, горячей – раз в 4 года.
Поверка
Пользователь стоит перед выбором, где лучше всего сделать поверку счетчиков воды в Москве, например. Необходимо выбрать организацию, уполномоченную на проведение процедуры поверки. По окончанию собственник получает документ, в котором указывается результат поверки: дается разрешение на продолжение использования прибора или рекомендация заменить прибор учета на новый. Организация должна иметь разрешительные документы на проведение поверки. Собственник выбирает поверочную компанию для поверки счетчиков воды с учетом всех требований. Процедура является обязательной, так как со временем точность показаний претерпевает изменения, результаты становятся не такими точными. Пользователь может переплачивать за потребленный ресурс, иногда погрешность осуществляется в сторону потребителя, в чем не заинтересован водоканал. По этой причине поверка в интересах собственника и водоканала.
Процедура достаточно утомительная, требует определенного запаса времени на обращение в организацию поставщика. Необходимо написать заявление с просьбой провести поверку прибора. Через какое-то время придет инспектор, зафиксирует показания прибора. Необходимо снять водомер и отдать на поверку. В это время учет воды производится по усредненным тарифам. Результат поверки может быть самым разным, нередко прибор признается негодным и требуется его замена на новый.
Поэтому многие потребители воды задают вопрос: «Поверка или замена счетчиков воды — что лучше?». Человек сам решает, как ему проще. Некоторые никогда не делают поверку, сразу же заменяя прибор учета на новый.
Выбор счетчика воды – важный шаг. Грамотный выбор позволит без проблем пользоваться ресурсом и получать точные результаты многие годы.
Особенности монтажа
При установки водомера необходимо учитывать следующие особенности монтажа:
- Установка межфланцевых прокладок должна осуществляться с учётом диаметра условного прохода, то есть диаметры должны полностью совпадать. Если это правило не будет соблюдено, значительно увеличится гидравлическое сопротивление в месте установки счётчика.
- Условия размещения должны точно совпадать с указанными в паспорте изделия. Запрещается эксплуатация счётчика при влажности более 80% и температуре ниже +5 градусов Цельсия.
- Счётчик должен быть заполнен водой на протяжении всего эксплуатационного периода.
- Вне зависимости от качества подаваемой через прибор жидкости в трубопровод перед устройством должен быть установлен металлический сетчатый фильтр.
- После завершения монтажа включение воды должны быть осуществлено плавно. Это необходимо для того, чтобы исключить вероятность возникновения такого опасного явления, как гидравлический удар.
Кроме перечисленных особенностей установки следует иметь в виду, что счётчик должен быть установлен таким образом, чтобы можно было легко получить информацию о расходе жидкости. Межповерочный интервал всех моделей составляет 6 лет, но если будут обнаружены неполадки в работе устройства, необходимо незамедлительно произвести ремонт или замену устройства.
Как подобрать подходящую конструкцию
Схема монтажа
Первое, что нужно для установки счетчика на воду, это разрешение и технические условия. Их можно получить в организации, которая отвечает за водоснабжение. Зачастую это является обычной формальностью и не создает никаких трудностей.
В случае замены прежнего счетчика новым важно, чтобы его длина (в характеристиках – строительная длина) совпали, иначе придется либо обрезать, либо дотачивать трубу в месте монтажа водомера. Как отмечают дилеры и производители, нет смысла покупать сверхдорогой прибор. Если на него есть паспорт, документы о поверке и соответствии государственным стандартам, этого достаточно, чтобы поверить в надежность устройства, даже если оно стоит в 2-3 раза дешевле, чем у соседа
Если на него есть паспорт, документы о поверке и соответствии государственным стандартам, этого достаточно, чтобы поверить в надежность устройства, даже если оно стоит в 2-3 раза дешевле, чем у соседа
Как отмечают дилеры и производители, нет смысла покупать сверхдорогой прибор. Если на него есть паспорт, документы о поверке и соответствии государственным стандартам, этого достаточно, чтобы поверить в надежность устройства, даже если оно стоит в 2-3 раза дешевле, чем у соседа.
Эксплуатация счетчиков настолько проста, что выйти из строя он может только из-за производственного брака (который составляет до 0,1% случаев). Если же такое случается в пределах гарантийного срока, производитель или продавец обязан заменить устройство. В остальном нет никакой разницы между дорогими и дешевыми моделями.
Лучшие универсальные счетчики воды
Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.
Valtec VLF-15U-L.110
Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.
Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.
Достоинства:
- Высокая точность данных;
- Легко снимать показания;
- Низкая цена;
- Неприхотлив к условиям эксплуатации.
Недостатки:
Жёсткие прокладки, идущие в комплекте.
Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.
ЭКО НОМ-15-80
Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.
Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.
Достоинства:
- Качественное изготовление;
- Точность измерений;
- Межповерочный интервал – 6 лет;
- Гарантия на 5 лет;
- Не протекает;
- Устойчивость к коррозии.
Недостатки:
- Комплект монтажных частей нужно покупать отдельно;
- Длина в 80 мм.
Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.

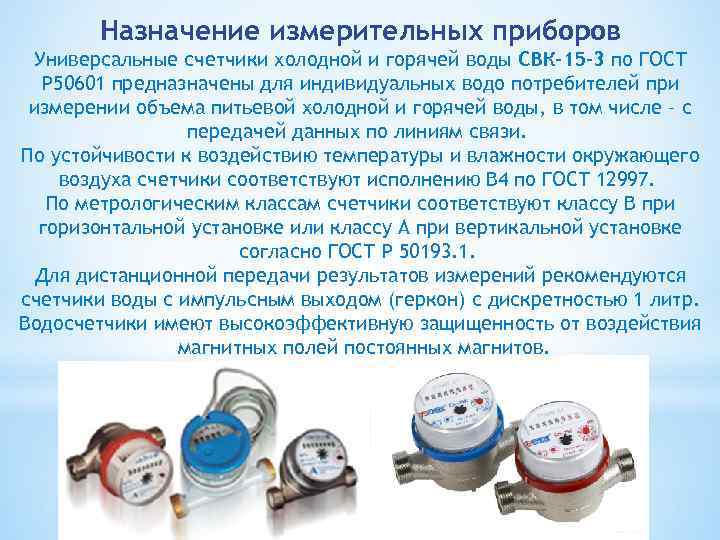

Арзамасский приборостроительный завод СВК 15-3-8
Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.
Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.
Достоинства:
- Межповерочный интервал 6 лет;
- Удобно считывать показания;
- Увеличенный ресурс всех компонентов;
- Низкая цена.
Недостатки:
Обратный клапан приобретается дополнительно.
Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.
Декаст ВСКМ-15
Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.
Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.
Достоинства:
- Хорошая антимагнитная защита;
- Гарантия 6 лет;
- Хорошая комплектация;
- Небольшой размер.
Недостатки:
Не обнаружены.
Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.
Одноструйные счетчики
В этом устройстве подсчет количества воды происходит за счет вращения крыльчатки или турбины, вращающих общий поток воды в трубе, а далее, через магнитную муфту, осуществляется передача на корпусный индикатор. Сам механизм, предназначенный для подсчета воды непосредственно от нее изолирован, так называемый «сухой метод», что позволяет получать достаточно точные данные. Часто данные устройства снабжаются специальной защитой от магнитного влияния, а кроме того, допускается их монтаж с возможностью вывода данных с импульсного модуля на дистанционное устройство, что облегчает (о чем свидетельствуют положительные отзывы потребителей) процедуру снятия показаний для ведения учета и оплаты услуг.
На фото показано какие бывают счетчики
Виды, устройство, принцип работы
Электронные водные счетчики могут быть нескольких видов.Независимо от модели и конструкции устройства, отличительной особенностью таких водомеров является электронное табло. Оно показывает данные о количестве потребляемой жидкости.
Некоторые обладают дополнительными опциями, такими как календарь и время. С их помощью можно отслеживать расход воды за определенный временной промежуток.
Понять принцип работы электронного водосчетчика можно, если ознакомиться с устройством механического. Чаще всего в квартирах устанавливаются тахометрические водомеры. Основной их деталью является турбина, которая называется крыльчатка.
Поскольку она находится в воде, поток заставляет ее крутиться. Количество потребляемой жидкости высчитывается по количеству оборотов, которые производит эта крыльчатка.
В зависимости от варианта исполнения водосчетчика, внутреннее устройство и принцип работы его меняется.
Тахометрические водосчетчики с импульсным выходом. Имеют стандартный экран, как у механической модели, и дополнительный выход, который передает электрические импульсы. Их создает геркон, который находится рядом с крыльчаткой. Геркон преобразует вращательные движения крыльчатки в электрические импульсы.Через импульсный выход сигнал передается на принимающее устройство — сумматор (или блок суммирования). Цена импульса может варьироваться от 1 до 1000 литров. Это зависит от размера счетчика и потребности. Сумматор может находиться на водомере, или выведен отдельно, для удобства снятия показаний. Цифровой водомер с импульсным выходом, оборудованный электронным жидкокристаллическим экраном. Датчик состоит из 2 частей: патрубка с измерительной капсулой и электронного (или механического) счетного блока. Датчик этого блока в момент прохождения мишени (закрепленной на крыльчатке) формирует импульс.Он передается в микропроцессор, подсчитывающий объем потребляемой воды. Отличаются такие приборы более точным измерением показаний, но нуждаются в постоянной подаче электрического тока. В приборе возможно архивирование данных за последние 45 суток. Беспроводные водомеры. Устройство не оборудовано дисплеем, но оно передает показания по беспроводной сети на табло, которое можно установить в любом месте в пределах доступности (расстояние указано в паспорте водомера). Цифровой водомер с термодатчиком. Данный счетчик измеряет не только холодную, но и горячую воду. Он бывает двух- и четырехтарифной модели. Двухтарифный считает воду по тарифу холодной (ниже 40оС) и горячей (выше 40оС) воды. Четырехтарифный распределяет воду на 4 категории.
Остановка
Продавцы магнитов(неодима) активно предлагают экономить, устанавливая неодимовый магнит для счетчика воды: расходомеры останавливаются или замедляются, ресурс можно использовать бесконтрольно, не нужно ничего оплачивать. Реализаторы предлагают просто выбрать магнит для остановки счетчика воды и забыть о материальных расходах. На самом деле ситуация выглядит несколько иначе.
Остановить магнитом счетчик воды на некоторых моделях может получится, но любой инспектор без труда узнает о данном факте во время проверки. Есть масса способов выявить несанкционированное вмешательство, и обычный обыватель не знает всех способов диагностики работниками ЖКХ. Как результат, пользователь должен будет выплатить штраф и оплатить немалый промежуток времени за потребленный ресурс не по счетчику, а намного дороже. Но если это не останавливает от противозаконных действий, стоит подумать еще об одном.
ZENNER ETWI-N DN
В результате воздействия магнитного поля на устройство, оно получает серьезные повреждения. Неудивительно, что расходомер быстро выходит из строя, показывает неточные данные. Останавливать магнитом прибор расхода – действие, которое повлечет за собой рано или поздно массу неприятных последствий.
Где и как устанавливается
В зависимости от того, где и как работает аэратор канализационный, монтаж выполняется на вертикальные или горизонтальные трубопроводы. Основным требованием является эксплуатация при температуре не ниже 0°. Холодные мембраны теряют эластичность, внутренние полости покрываются инеем и наледью. Обычными местами установки являются:
- участки примыкания горизонтальной линии к стояку в квартире;
- места окончания труб на чердаках;
- подвальные помещения.
Все варианты установки требуют качественного воздухообмена в местах использования приборов. Скопления биогаза взрывоопасны, поэтому правильная вентиляция играет важную роль. Кроме этого, должны выполняться дополнительные требования:
- легкий доступ к точке установки прибора;
- аэратор монтируют на вертикальном отводе. Для горизонтальных линий нужен тройник, центральная часть которого будет присоединительным патрубком;
- высота установки должна на 10 см превышать уровень самого высокого гидрозатвора системы.
Для монтажа в горизонтальной линии подходит аэратор для канализации 50 мм, схема установки которого определяется типом трубопроводов и патрубков. Чаще всего в разрыв линии ставят тройник, на который монтируют прибор. Если присоединительные элементы тройника и аэратора не подходят, используются соответствующие переходники. Некоторые разновидности устройств сразу выпускаются в виде тройника, который надо встроить в линию трубопроводов. Перед началом монтажных работ необходимо проверить работоспособность клапана и внимательно проследить за расположением прибора. Если высоты недостаточно, патрубок следует нарастить дополнительным отрезком трубы.
Как правильно выбрать счетчик для воды. Основные принципы и критерии
Качество любого товара подтверждается соответствием определенным стандартам. Для счетчиков воды таким индикатором является наличие ГОСТов 50193 и 50601. Это самый первый и основной критерий выбора водомера, который необходимо учесть при покупке.
Гарантийный срок. Чем он продолжительнее, тем больше вероятность бесплатно отремонтировать прибор в случае его поломки, и тем больше производитель уверен в качестве своего товара.
Определиться с типом счетчика. Крыльчатые устройства возможно установить для труб, диаметр которых не превышает 40 мм., а турбинные подойдут для труб большого размера. Если прибор нужно установить в обычной квартире, наилучшим вариантом будет механический крыльчатый водомер.
Понять, в каком положении лучше установить счетчик. Для горизонтальных и вертикальных участков лучше всего выбрать соответствующие агрегаты.
Производитель. Наилучшим вариантом для покупки будет счетчик, сделанный на предприятии, специализирующимся на производстве подобной аппаратуры.
Температура водного потока. Данный параметр необходимо учитывать в домах с центральным водоснабжением и небольшим диаметром труб (15-20 мм.). Для трубопроводов большого размера, в большинстве случаев, используются универсальные приборы, способные выдержать высокие температуры. Механические крыльчатые счетчики выпускаются отдельно для горячей и холодной воды.
Расход воды. Один из основных критериев для выбора механического водомера. Данный показатель является расчетной величиной и указывается в паспорте или других документах на прибор.
Диаметр условного прохода зависит одновременно от количества потребляемой воды и диаметра водопровода
Для многоквартирных домов подходит устройства с показателем в 15 мм., а для частного дома следует обратить внимание на счетчики с диаметром не менее 20 мм.
Необходимость дистанционного снятия показаний. Для этих целей производители придумали приборы и импульсивным выходом.
Сервисная поддержка от производителя
Лучше заранее узнать имеется ли сервисный центр фирмы-производителя в вашем городе или в близлежащих населенных пунктах.
Размер счетчика необходимо учитывать при его установке.
Срок интервалов между проверками. Наиболее подходящий вариант – счетчики, которые не нужно проверять постоянно.
Стоимость.
Обязательным условием при покупке устройства, является наличие технического паспорта, в которым перечислены все основные характеристики счетчика. Его необходимо внимательно изучить и проверить соответствует ли номер на приборе, указанному в техническом паспорте.
Перед покупкой стоит посоветоваться со специалистами Водоканала. Они расскажут о том, какой тип счетчика лучше всего приобрести в вашем случае, особенностях его эксплуатации и установки. После правильного и профессионального монтажа прибора, его можно будет зарегистрировать и поставить на учет.
Какой выбрать, популярные модели
Среди водоизмерительных устройств можно выделить расходомеры, отличающиеся надежностью, точностью учета и длительным, безаварийным сроком эксплуатации:
- Механический счетчик холодной воды «Бетар СХВ15». Отличается возможностью горизонтального и вертикального монтажа. Гарантийный срок эксплуатации изделия 6 лет. По отзывам потребителей, прибор отрабатывает без аварии 3 гарантийных периода. Лучший по рейтингу.
- Универсальный прибор «Метер СВУ-15». Работает с температурой воды от +5 °С до + 90 °С. Счетчик российского производства. Корпус изделия защищен от влияния внешнего магнитного поля. Расходомер в короткий промежуток времени выдерживает кипящую воду.
- Счетчик, выпускаемый в Германии, ITELMA WFW20 D080. Отличает качество сборки, защита от магнитных полей, срок эксплуатации более 6 лет. Для передачи данных на удаленный офис подключаются импульсные датчики.
- Еще одна популярная модель из Германии – ITELMA WFW24 D080. Прибор отличает износостойкость пластиковых деталей, продолжительность работы, устойчивость к гидроударам. Может работать без фильтра от загрязнений в воде.
Изучив конструкции приборов учета и монтаж, используя видео-материалы и фото-схемы, можно самостоятельно выполнить установку.
Выводы и полезное видео по теме
Ролик наглядно представит процесс сборки узлов для монтажа приборов измерения холодной и горячей воды:
Однозначный вывод — установка счетчиков выгодна для каждой семьи, так как вода с каждым кварталом становится всё дороже, а запасов чистой пресной воды становится всё меньше.
Ставить прибор учета своими руками или вызывать специалиста – дело личное. Как видно из пошаговой инструкции, приведенной в нашей статье, выполнить монтаж можно и самостоятельно, внимательно изучив общие рекомендации и купив счетчик и комплектующие, которые пригодятся в процессе установки.
И хотя представитель водоснабжающей компании при опломбировке не имеет права интересоваться квалификацией мастера, выполняющего монтаж прибора учета, но на практике пользователи сталкиваются с разными ситуациями.
Если у вас возникла какая-то проблема при опломбировке или вы хотите поделиться своим опытом установки, оставляйте, пожалуйста, свои комментарии под этой статьей.
