Как сделать шатровую крышу своими руками

Виды и типы конструкций крыш

Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).

какие бывают крыши – конструкции, формы и устройство

На фото цифрами:

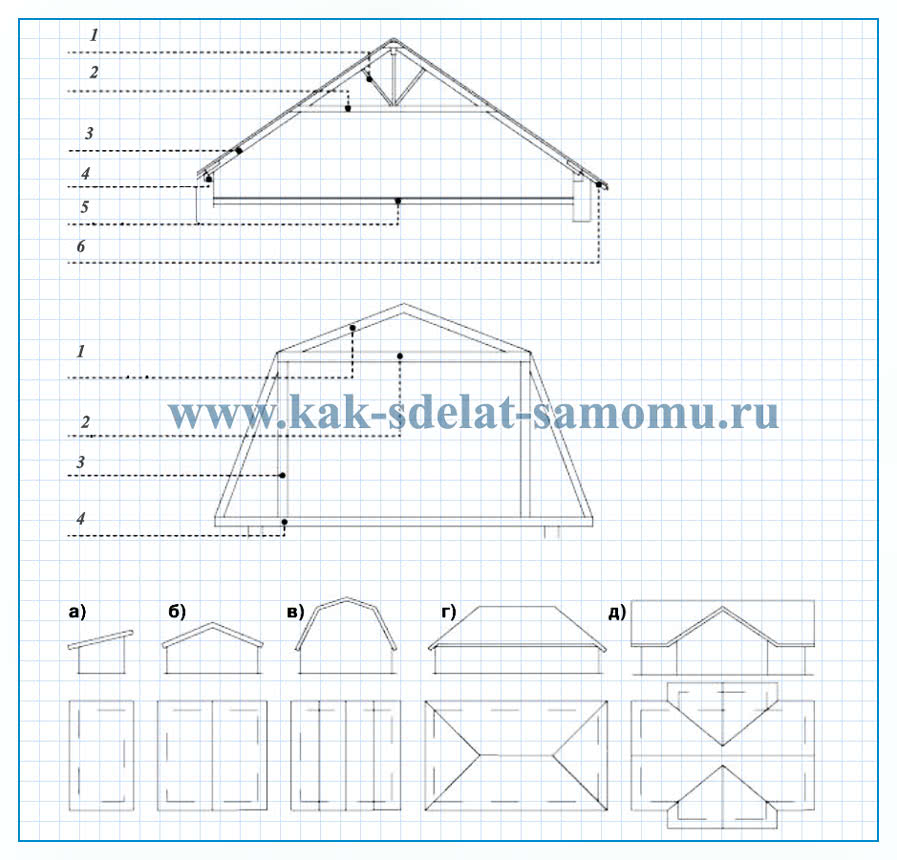

СХЕМА ДВУСКАТНОЙ КРЫШИ

1. Подкосы
2. Затяжка
3. Наклонная стропильная нога
4. Мауэрлат
5. Перекрытие верхнего этажа
6. Кобылка

СХЕМА ЛОМАНОЙ КРЫШИ

1. Стропила верхнего пояса фермы
2. Затяжка верхнего пояса
3. Стойка
4. Балка нижнего пояса

Типы скатных кровель:

а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая

Меряй понизу.

В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.

Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.

Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.

Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.

В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.

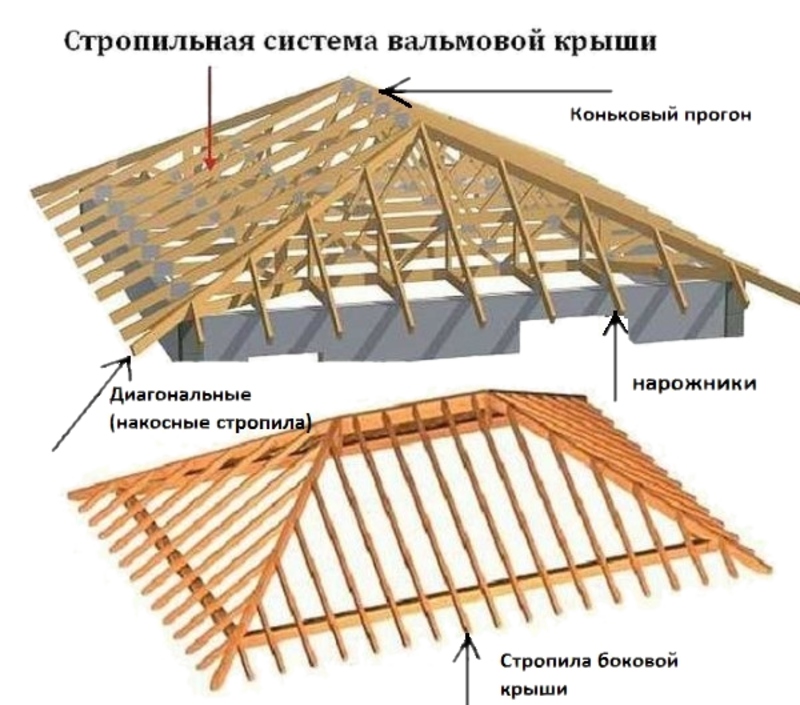

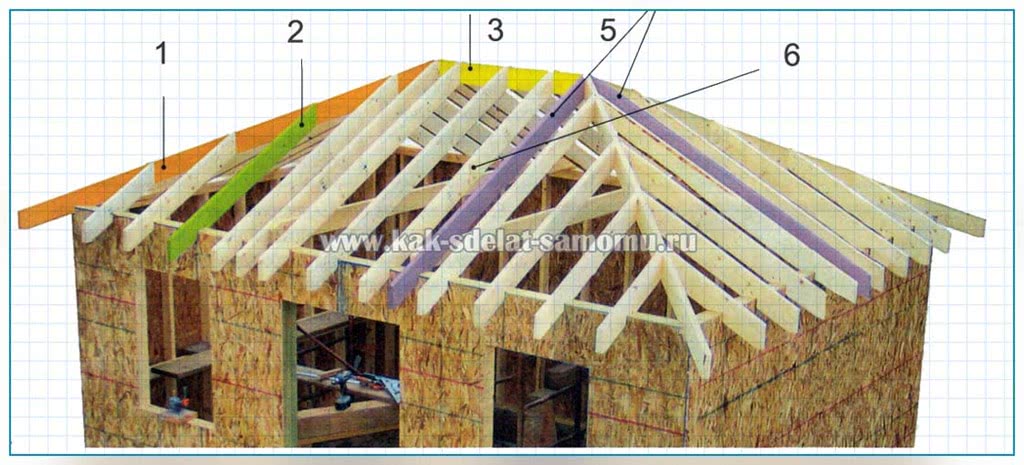

Фото 1.Конструкция вальмовой четырехскатной крыши

1. Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
2. Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
3. Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
4. Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
5. Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.

Ссылка по теме: Строительство крыши своими руками-из чего и как?

Мерная рейка и таблица коэффициентов.

Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).

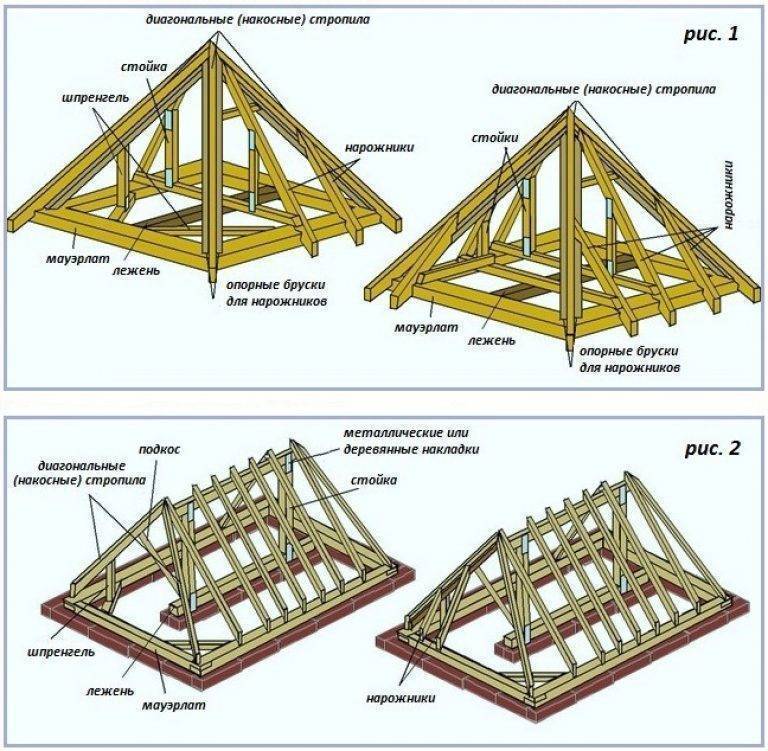

Рисунок. 1. Разметка центральных промежуточных стропил.

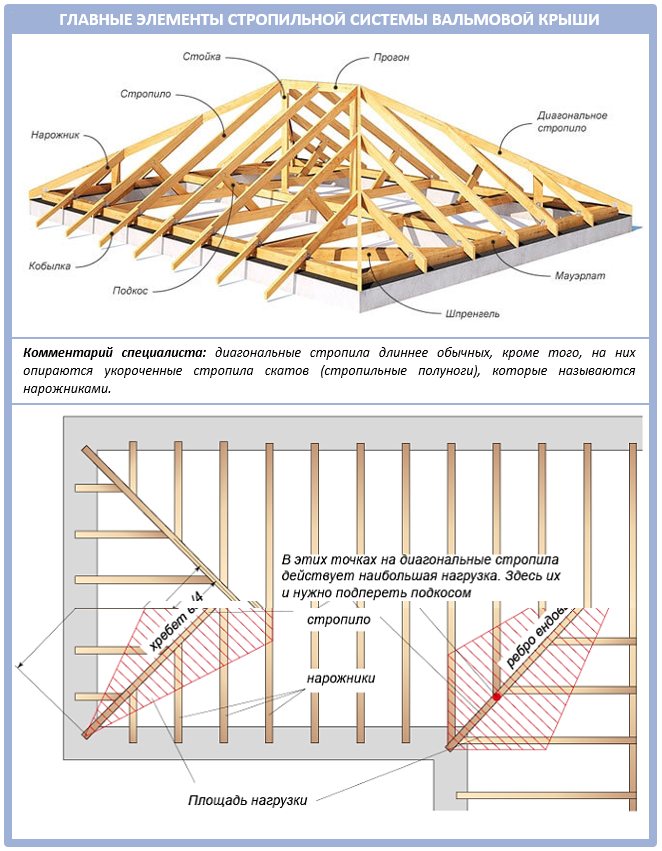

На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.

Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.

Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство

Достоинства и недостатки шатровой кровли

Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:

• оригинальный и привлекательный внешний вид;
• кровля отличается меньшим весом, благодаря своей конструкции, то есть оказываемая на элементы строения нагрузка будет минимальной, по сравнению с другими типами крыш;
• отличная аэродинамика, то есть способность противостоять ветровым нагрузкам, в том числе ураганным или шквалистым порывам, находится на высоком уровне;
• высокая прочность конструкции, за счет того, что ребра кровли дополнительно поддерживают каждый скат;
• равномерное распределение любых нагрузок, включая такие внешние факторы, как снежные наносы или ледяные массы;
• осадки не доставят проблем пользователям, так как при выборе правильного угла наклона и финишной отделки снежные и водные массы будут легко скатываться с кровли;
• высокое энергосбережение, то есть при грамотном подходе к теплоизоляции именно крыша такой формы способствует наибольшему удержанию тепла в помещениях.

Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.

1. Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
2. Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: стропильная система вальмовой крыши.

Монтаж кровли

Каркас крыши шатрового типа содержит следующие элементы:

• стропила диагональные;
• опорный брус (мауэрлат);
• боковые и коньковые прогоны;
• подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

• стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
• наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра. После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)

При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.

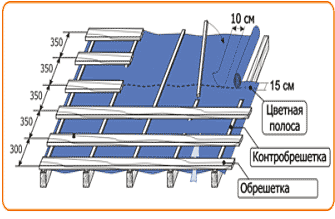

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

На фото представлены различные варианты строительства шатровой кровли:

Сложная форма шатровой крыши

Крыша загородного дома

Крыша срубного дома

Процесс строительства шатровой конструкции

Шатровая крыша из черепицы

Для старого дома

С элементами стекла

Устройство стропил шатровой крыши

На предоставленных чертежах указываются различные конструкции шатровой крыши. Их можно взять за основу будущей новой кровли:

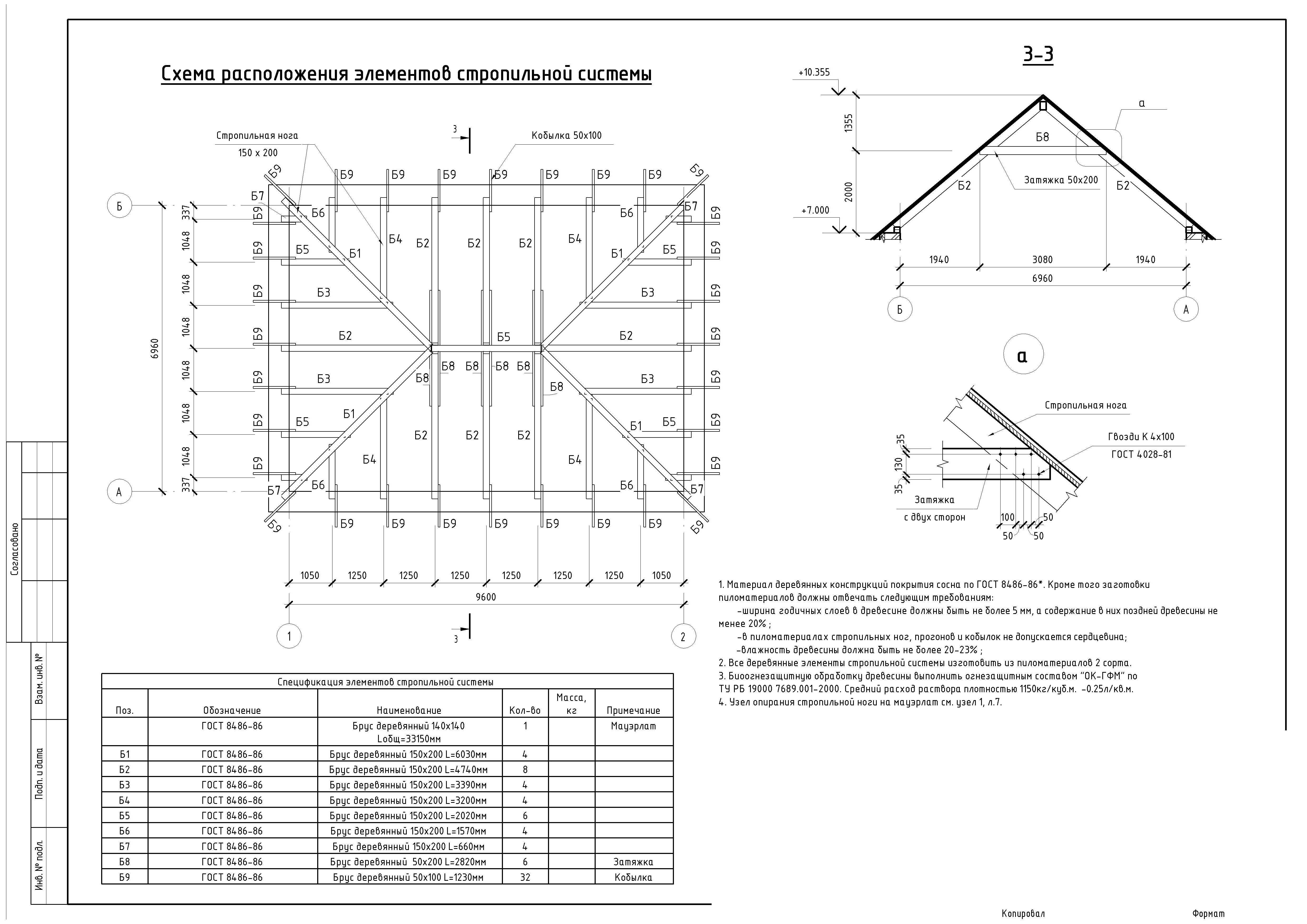

Чертеж шатровой кровли

Монтаж стропильной системы

Примерная схема шатровой кровли

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород

Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил

Вторая колонка содержит информацию о весе стропил с указанным сечением

Здесь указан общий вес стропил для рассчитываемой крыши. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

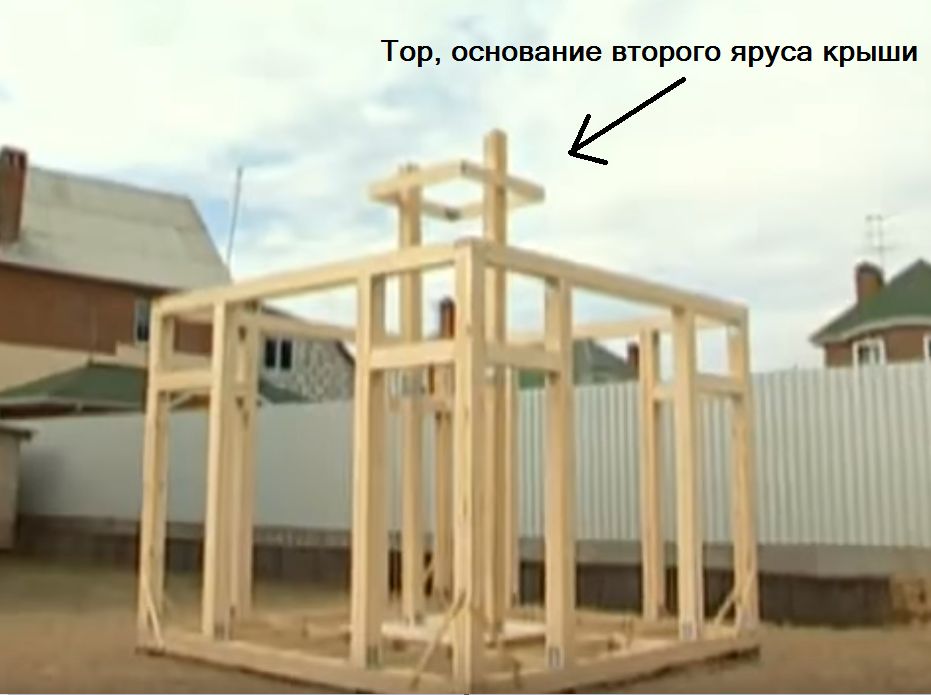

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

Крепление стропил на тор

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Необходимо грамотно рассчитывать пазы для стропил и углы наклона, после чего «намертво» их скрепить. Для вальмой крыши оптимальным углом наклона можно считать 30 градусов. Подобную крышу использует Тарас Ходорчук в своём строительстве беседки из бруса.

Установка затяжки

Монтаж двускатной кровли требует установки стропильной системы наслонного или висячего типа. Чтобы смонтировать жесткую висячую стропильную ферму, не передающую распорные нагрузки на стены, требуется правильно выполнить узлы крепления горизонтальных перемычек – затяжек и ригелей.

В зависимости от того, какая была выбрана конструкция крыши, затяжка может монтироваться у основания стропил и выполнять функцию балки перекрытия. Стропильную ферму, которая крепится к мауэрлату, для придания жесткости оснащают ригелем – перемычкой, расположенной ближе к коньку. В мансардных крышах ригели служат основой для обшивки потолка.

Узел соединения при установке затяжки рекомендуется выполнять методом «врубки в стропило полусковороднем» с использованием крепежного винта. Данный способ монтажа требует точной подгонки элементов, так как при больших зазорах, в местах сопряжения, узел крепления под нагрузкой может разрушиться.

Более простой способ – монтаж внахлест. В этом случае перемычка выполняется из доски либо двух досок, установленных с обеих сторон стропильной ноги. В качестве крепления используются гвозди. Узел может представлять собой и болтовое соединение, но это снизит несущую способность стропил на 20%.

Еще один вариант – установка ригеля враспор. Монтаж узла такого типа стал возможен после изобретения гвоздевых пластин. Конструкция способна выдержать высокие нагрузки – надежность обеспечивается за счет плотного примыкания деталей и прочной фиксации с двух сторон благодаря большому количеству зубьев на пластине.

Сборка крыши шатрового типа: пошаговая инструкция

Прежде чем взяться за такое непростое дело, как постройка шатровой крыши, нужно получить детальное представление о принципе её сборки. Стропильная система должна быть установлена до того, как в помещении будет смонтирован потолок. Последовательность выполнения работ:

Проектируются и рассчитываются все размеры и количество материалов.
Приобретаются комплектующие нужного размера и характеристик. Все коньковые элементы должны быть выполнены из одной породы дерева. Стропилам промежуточного типа предстоит выдерживать солидную нагрузку, поэтому они должны быть прочными. В качестве материала подойдут хвойные породы дерева, так как они более устойчивы к внешним воздействиям.
В случае кирпичного или каменного дома по верхней части стен заливается стяжка, в которую монтируются шпильки для крепления мауэрлата.
На подсохшую стяжку укладывается рубероид.
Предварительная сборка основания всей конструкции происходит ещё внизу. К мауэрлату прикрепляются лежни. Элементы проверяются на соответствие всем размерам, затем опять разбираются и тогда уже поднимаются наверх, где и собираются заново. К верхней части стен мауэрлат крепится к укреплённым в стяжке шпилькам цангами и гайками. После сборки поверх укладываются трапы для перемещения. Врезки непосредственно в мауэрлат делать не рекомендуется – чтобы его не ослабить.Стропила к мауэрлату могут крепиться жёстким и скользящим способом

Укладываются затяжки – сначала устанавливаются центральные, а потом по сторонам от них все остальные. Далее монтируется вертикальная стойка, которая должна располагаться строго по центру. Фиксируется она двумя укосинами. После монтажа стойки приходит черёд диагональных стропил.Диагональные ноги опираются на опорный столб или вершины соседних стропилин

Центральные стропила крепятся к стойке сверху, а к мауэрлату снизу с помощью накладок и уголков из металла. От верхушки опоры к углам опорного бруса натягивается шнур, по которому устанавливаются накосы. Крепление у пика должно быть выполнено двойной врезкой. В процессе монтажа стропил к их нижнему краю закрепляется рейка, которая будет выполнять роль упора и не даст им съехать вниз до соединения. По бокам стропил набиваются крепления для нарожников или квадратный брус. После подготовки стропила упираются в торец центральной опоры и подпиливаются по диагонали. Обычно это делается электропилой. Таким же образом происходит монтаж остальных стропил. Если их длина больше 4,5 м, то они дополнительно усиливаются стойками

Важно хорошо прикрепить их к несущим стенам дома. Для этого в стены вбивается арматура, а стропила прикручиваются толстой 5–6 мм проволокой (для деревянного дома используются металлические скобы)

Стропила и нарожники должны выходить за пределы строения на 300–500 мм. Такой карнизный свес обеспечивает хороший отвод осадков. На свесы набивают ветровую доску.Для лучшей защиты от осадков карнизные свесы должны выступать не менее чем на 30 сантиметров

Осталось смонтировать опорные стойки – для придания конструкции жёсткости. Они крепятся под нарожниками (посередине). Рекомендуется установить опорную стойку под каждый нарожник, длина которого больше метра. Диагональные связи выполняются из досок 25–45 см. Подшивка карниза выполняется досками, влагостойкой фанерой или другими материалами.Карниз можно подшить досками, фанерой, вагонкой, профлистом

После установки стропильной части можно набивать обрешётку, устраивать гидроизоляцию и монтировать предполагаемое кровельное покрытие.Монтаж верхнего кровельного покрытия на деревянную обрешётку

Особенности возведения

Как и любые другие кровельные конструкции, шатровые кровли имеют свои особенности каксательно монтажа основных и дополнительных опор, нарожников, вариантов решения «конькового» узла.

Способ монтажа стропильной системы шатровой крыши во многом зависит от габаритов самого деревянного каркаса. Например:

• Для садовой беседки размером в плане 3х3 м шатёр собирают на земле, а затем с помощью тали либо другого подъёмника устанавливают его сверху на стены беседки.
• При средних размерах здания в плане застройщик может заказать изготовление вальм в заводских условиях. Изделия доставят на место строительства и соединят в единый шатровый каркас на стенах дома.

Накосные (диагональные) стропила изготавливают из бруса сечением 100х100 мм или 100х50 мм. Также в дело идут сдвоенные доски 120 х 50 мм. Конечно, это не догма.

В каждом конкретном случае вид пиломатериала и его сечение уточняется при расчёте несущей способности накосных балок. В большинстве случаев диагональные рёбра вальм делают висячими. То есть вершины треугольных скатов сводятся в один коньковый узел, а нижние концы запилами врезаются в балки мауэрлата (о том, что такое запилы читайте ниже).

Что касается нарожников, то они выполняют функцию опорной решётки для кровельного покрытия между диагональными стропилами. Центральный нарожник вверху упирается в коньковый узел, остальные балки по его сторонам становятся короче по мере удаления от него.

Если внизу нарожники опираются на балку мауэрлата запилами, то к накосным стропилам крепятся боковой стороной. Для этого делают специальные спилы, чтобы нарожники плотно прилегали к боковой стороне диагональных стропил.

Все нарожники крепят к стропилам и мауэрлату гвоздями. Для более надёжного крепления прибивают черепные бруски и привинчивают шуруповёртом металлические уголки.

При наличии внутренних стен на их поверхность укладывают лежни (так называют мауэрлат внутри домов). На лежнях устанавливают стойки и подкосы, которые разгружают накосные стропила, передавая нагрузку от кровли на внутренние стены. Подкосы и стойки крепят нагелями и металлическими скобами.

Узлы крепления дополнительных опор для накосных стропил:

В углах мауэрлата дополнительно встраивают разгрузочные фермы – шпренгели. Шпренгель — это деревянная конструкция, позволяющая разгрузить диагональную балку и передать нагрузку через мауэрлат на стены здания. По внешнему виду он напоминает перевёрнутую букву «Т», где горизонтальная балка опирается на мауэрлат, а стойка подпирает накосное стропило. Сам шпренгель могут усилить подкосами (смотрите рисунок выше).

Их скрепляют между собой или опирают на своеобразный венец в виде кольца. Это может быть металлическая конструкция или деревянная рама. При наличии центральной стойки накосные стропила крепят к ней с помощью нагелей, скоб, болтов и пр.

Особенностью этого вида стропил является то, что все они попарно имеют разную длину. Длина меняется из-за того, что верхние концы балок опираются на диагональные стропила под наклоном.

К накосным балкам нарожники прибивают гвоздями. Для плотного примыкания их концы запиливают, делая вверху боковой и вертикальный, а внизу пяточный срез. Нюансы этих соединений видны на нижнем рисунке.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.

По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.

Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.

Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.

Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала

Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки. Материал идет в отходы

Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Формирование кровельного пирога

Кровельный пирог для шатровой крыши устраивается так же, как и для любой другой. Если крыша будет холодной, то её пирог выглядит так:

• стропила;
• обрешётка;
• фанера или ОСБи;
• подкладочное покрытие;
• внешнее покрытие.

Теплоизоляция нужна, если под кровлей будет устроено мансардное помещение. После утеплителя крепится мембранная пароизоляционная плёнка. Сверху материалы фиксируются рейками, чтобы избежать провисания, а поверх реек прикручивается гипсокартон или любой другой отделочный материал.

Когда каркас полностью готов, его можно обшивать. Снизу вверх по стропилам внахлёст раскатывается рулонная гидроизоляция. Её пристреливают строительным степлером и прибивают рейками контробрешётки к стропильным ногам. Выбор обрешётки зависит от покрытия – под мягкую кровлю нужна сплошная из фанеры или доски, а под жёсткую годится и разреженная компоновка элементов. На обрешётку укладывается кровельное покрытие, монтаж которого согласуется с выбранным материалом.

При устройстве кровельного пирога важно соблюдать последовательность слоёв

Выбор внешнего покрытия для шатровой крыши

Внешняя отделка крыши может быть любой, но при выборе учитывается крутизна скатов:

• от 12 и до 80 градусов – металлопрофильные покрытия, ондулин, гибкая черепица;
• от 30 градусов – керамическая черепица.

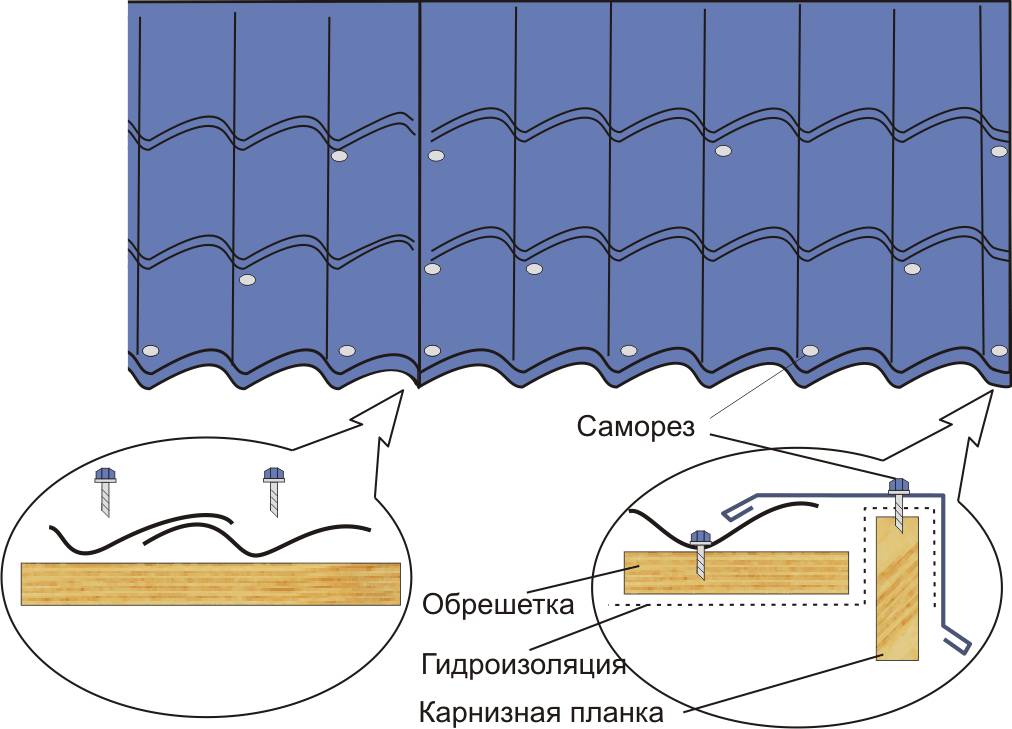

Верхнее покрытие на шатровые кровли укладывается особым образом – с середины. Для определения середины от пика к мауэрлату прокладывают маркировочный шнур. При расчётах нужно добавить не менее 15% запаса для материалов, что ложатся внахлёст, и 20% запаса на отход.

Выбор внешнего покрытия достаточно широк

Доборные элементы для шатровой крыши

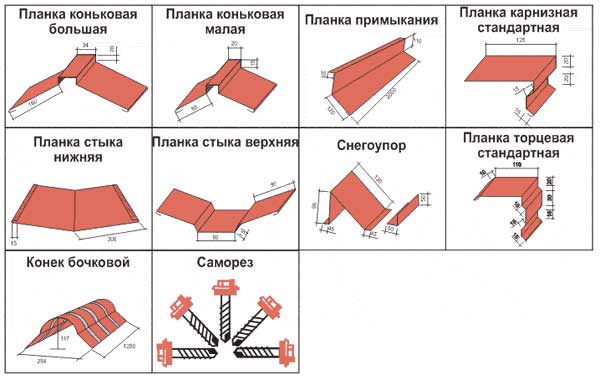

Кровельный конёк – это верхняя деталь кровли, располагающаяся по рёбрам пересечения скатов.

Конёк выполняет как защитную, так и декоративную функцию

Основное назначение конька – перекрывать зазоры между скатами и обеспечивать защиту межкровельного пространства от влаги, мусора и насекомых. Второстепенная функция – декоративная. Грамотно смонтированная коньковая планка также будет залогом хорошей подкровельной вентиляции, ведь именно через конструктивный зазор между кровлей и плоскостью конька осуществляется воздухообмен.

Крепёжные элементы

Помимо большого количества элементов из древесины, понадобятся металлические крепления – анкерные болты, саморезы по дереву и гвозди. Профессионалы советуют выбирать плавающие крепления. Это касается соединений стропил с мауэрлатом. Таким образом, крыше не будет страшна естественная усадка дома из дерева или брёвен.

Для устройства шатровой крыши кроме деревянных потребуются металлические крепления

Установка аэраторов

Отсутствие кровельной вентиляции может привести к печальным последствиям. Под крышей накапливается сырость, кровельный материал начинает разрушаться и протекать. Чтобы избежать подобных проблем, на кровле устанавливают специальные вентиляционные каналы, или аэраторы. Благодаря им воздух свободно циркулирует под кровлей, избыточная влага испаряется, и кровельный пирог остаётся сухим.При обустройстве мансарды аэраторы не только рекомендуются, но и необходимы. Обычно они сделаны из прочного пластика. Аэраторы бывают коньковые (непрерывные) или точечные.

Коньковый устанавливается по всей протяжённости конька и выглядит как угловой элемент с отверстиями, прикрытыми барьерами от мусора и насекомых. Установка его достаточно проста и рекомендуется для кровель с уклоном 12–45 градусов.

Коньковый аэратор устанавливается по всей длине конька

Точечный аэратор монтируется на отдельных участках – на скатах или коньках на расстоянии 0,5–0,8 м от горизонтальных рёбер. Он напоминает вентиляционную трубу с защитным колпаком. С кровлей его соединяет плоское основание или юбка.

Строительство шатровой крыши – задача не из лёгких. Неточности в расчётах или нехватка знаний станут фатальными при постройке столь сложной конструкции. Поэтому перед началом работ следует трезво оценить свои возможности и тщательно изучить матчасть. И тогда результат будет удовлетворительным.

1.
2.
3.
4.
5.
6.

При этом сразу выделим недостаток – сложный каркас и его монтаж. Конструкция шатровой крыши – это пирамида квадратным или прямоугольным основанием. В первом случае речь идет о скате, имеющим 4 треугольника. Во втором случае – о 2-х треугольных и 2-х трапециевидных скатах. Треугольные скаты еще называют вальмой. Они, вместе с трапециевидными скатами, опираются или выходят за стены дома.

Порядок монтажа крыши

Процесс обустройства шатровой кровли включает несколько этапов.

Первый этап

Составьте проект конструкции и сделайте необходимые расчеты в соответствии с приведенными ранее рекомендациями.

Проект крыши

Третий этап

Уложите мауэрлат по всей длине строения. На него будут установлены стропильные ноги.

Уложите мауэрлат

Если дом построен из кирпича, мауэрлат лучше всего укладывать по внутренней части стен. В данном случае между мауэрлатом и стеной необходимо проложить влагоизоляционный материал. Для гидроизоляции достаточно часто применяется рубероид. Чтобы стропильные ноги не провисали, нужно смонтировать решетку с соответствующими параметрами.

Если дом построен из дерева, с функциями мауэрлата в большинстве случаев сможет справиться верхняя часть сруба.

Четвертый этап

Установите опорную балку для стропил (прогон) вверху стропильной конструкции. Опорная балка должна быть размещена параллельно по отношению к мауэрлату. Рекомендованное расстояние между двумя упомянутыми элементами – до 450 см.

Пятый этап

Выполните монтаж диагональных связей, раскосов и подкосов.

Для изготовления диагональных связей обычно используются доски 250-450 мм. Их необходимо прибить к основе стропильной ноги.

Вам нужно обустроить запланированное количество скатов (обычно их 4). На этом этапе работайте в соответствии с имеющимися у вас чертежами.

Шестой этап

Утепление крыши

Утеплите крышу. Сначала крепится гидроизоляционный материал, под ним размещается утеплитель, а под утеплителем – мембранная пароизоляционная пленка.

Пирог кровли

Обрешетка на ендовах и хребтах кровли

В завершение вам останется лишь уложить желаемый финишный кровельный материал и установить разного рода дополнительные элементы вроде водостоков и пр.

Монтаж металлочерепицы

Монтаж металлочерепицы

Монтаж металлочерепицы

Теперь вы осведомлены в основных особенностях шатровой кровельной конструкции, знаете, в каком порядке выполняется расчет системы, какими должны быть ее основные элементы и в какой последовательности выполняется непосредственно обустройство крыши. Следуйте инструкции, одновременно ориентируясь на положения имеющегося проекта, и все обязательно получится.

Удачной работы!

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
2. Приобретение требуемых материалов и приготовление инструмента.
3. Крепление мауэрлата по всему периметру основания строения.
4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
6. Утепление крыши.
7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

• не использовать древесину разных пород;
• не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
• не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
• обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

   Мауэрлат укладывается по периметру строения и крепится на шпильки

2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

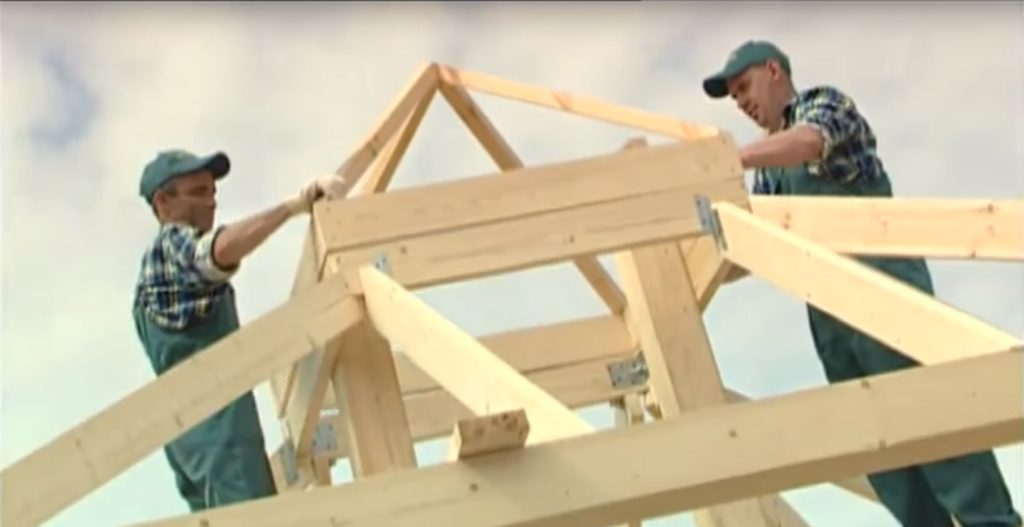

   На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

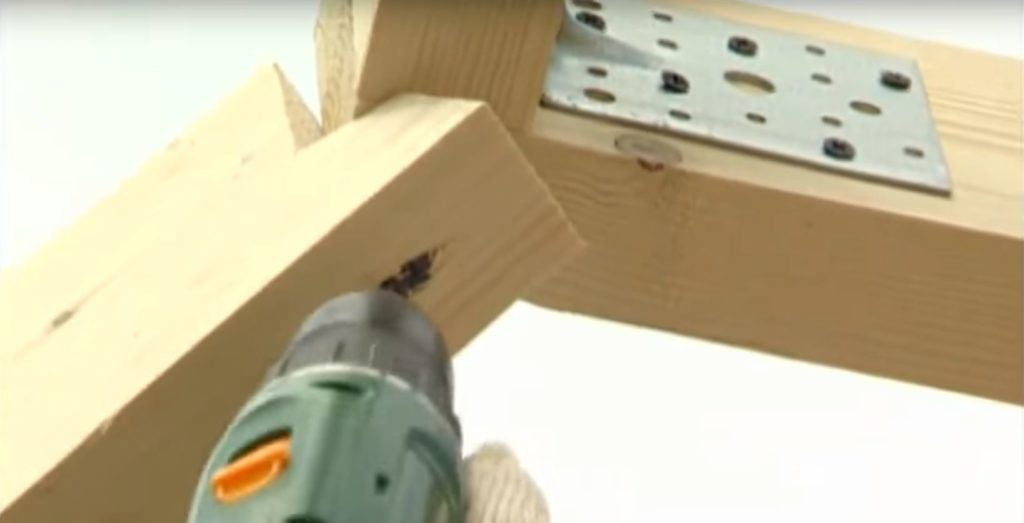

4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

   Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
9. Укладываем материалы для тепло- и гидроизоляции.

   Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

    Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли
