Как установить электромеханический замок на калитку своими руками

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

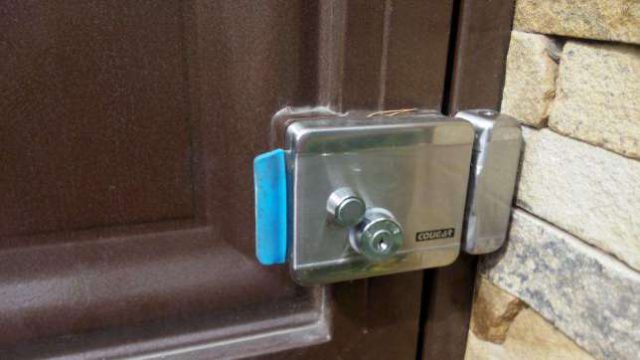

Монтаж накладного запора

1. Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
2. Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
3. Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
4. Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
5. Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
6. Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки

Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

1. Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
2. Рабочее напряжение домофона и замка должно совпадать.
3. Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
4. Если мощности не хватает, устанавливается дополнительное реле.
5. Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

Выбираем замок для калитки правильно

Установка замка пройдет «гладко», а прослужит он долго, если вы выберете его правильно. Чтобы правильно подобрать замки электромеханические для уличной калитки, потребуется собрать информацию о том, какими вообще бывают подобные запирающие устройства. В этом вопросе можно столкнуться с некоторыми сложностями, ведь классифицируют замки по различным основаниям и во всем этом легко запутаться. Если говорить в максимально доступной форме о разновидностях электромеханических замков все сводится к следующей информации.

1. По конструкционной составляющей электромеханические замки делятся на врезные и накладные. Врезные замки монтируются вовнутрь дверного полотна калитки, а накладные устанавливаются на его поверхности. Номинально врезной электромеханический замок делает дверное полотно более эстетичным. На практике же если устанавливать подобное запирающее устройство на металлическую калитку с уголком, то, что врезной, что накладной замки будут одинаково видны – разница невелика.
2. В зависимости от принципа управления механическим засовом выделяют запирающие устройства моторные, соленоидные и с электроблокировкой. Моторный электромеханический замок называется так потому, что его ригелем управляет маленький моторчик, который располагается в корпусе запирающего устройства. В соленоидном замке ригель двигает магнитное поле, а в электроблокирующем механическое запорное устройство регулируется электрической защелкой, позволяющей воздействовать на механизм, открывая или закрывая калитку.
3. В зависимости от реакции на отключение электропитания замки подразделяются на остающиеся запертыми при отключении электричества и запирающие устройства, автоматически открывающиеся при перебоях с электричеством. В зависимости от конкретной ситуации и потребностей, может быть выгоден как первый, так и второй вариант.

Процесс установки электромеханического замка и системы управления им

Установка электромеханического замка на калитку включает в себя не только монтаж самого запирающего устройства, но и системы управления им, ведь без такой системы от подобного замка нет никакого толка. Чтобы правильно установить замок на калитку, потребуется некоторый набор инструментов, желание поработать и некоторый запас терпения. Для производства работ потребуется следующий инструмент:

• дрель с набором сверил по металлу;
• электропила «болгарка»;
• плоский и круглый напильник;
• рулетка, линейка, штангенциркуль;
• карандаш, тонкий маркер;
• плоскогубцы и кусачки;
• плоская и крестообразная отвертка.

Набор инструментов может меняться в зависимости от специфики монтажа в каждом конкретном случае. Опишем кратко ход работ по установке электромеханического замка. Данное описание мы представляем в самом общем виде, не претендуя на 100% точность.

1. Прикладываем замок к дверце калитки. Запирающее устройство лучше располагать посредине, не слишком низко, но и не слишком высоко, с тем, чтобы у злоумышленника было меньше возможностей отогнуть верхний или нижний угол калитки. Убедитесь, что длинны «языка» электромеханического замка хватает для надежного запирания калитки.
2. Сделайте необходимые отметки в местах, где нужно сверлить отверстия для креплений замка.
3. Просверлите отверстия для крепления замка, не забывая о замочной скважине. Ведь иногда придется открывать электромеханический замок с помощью обычного ключа.

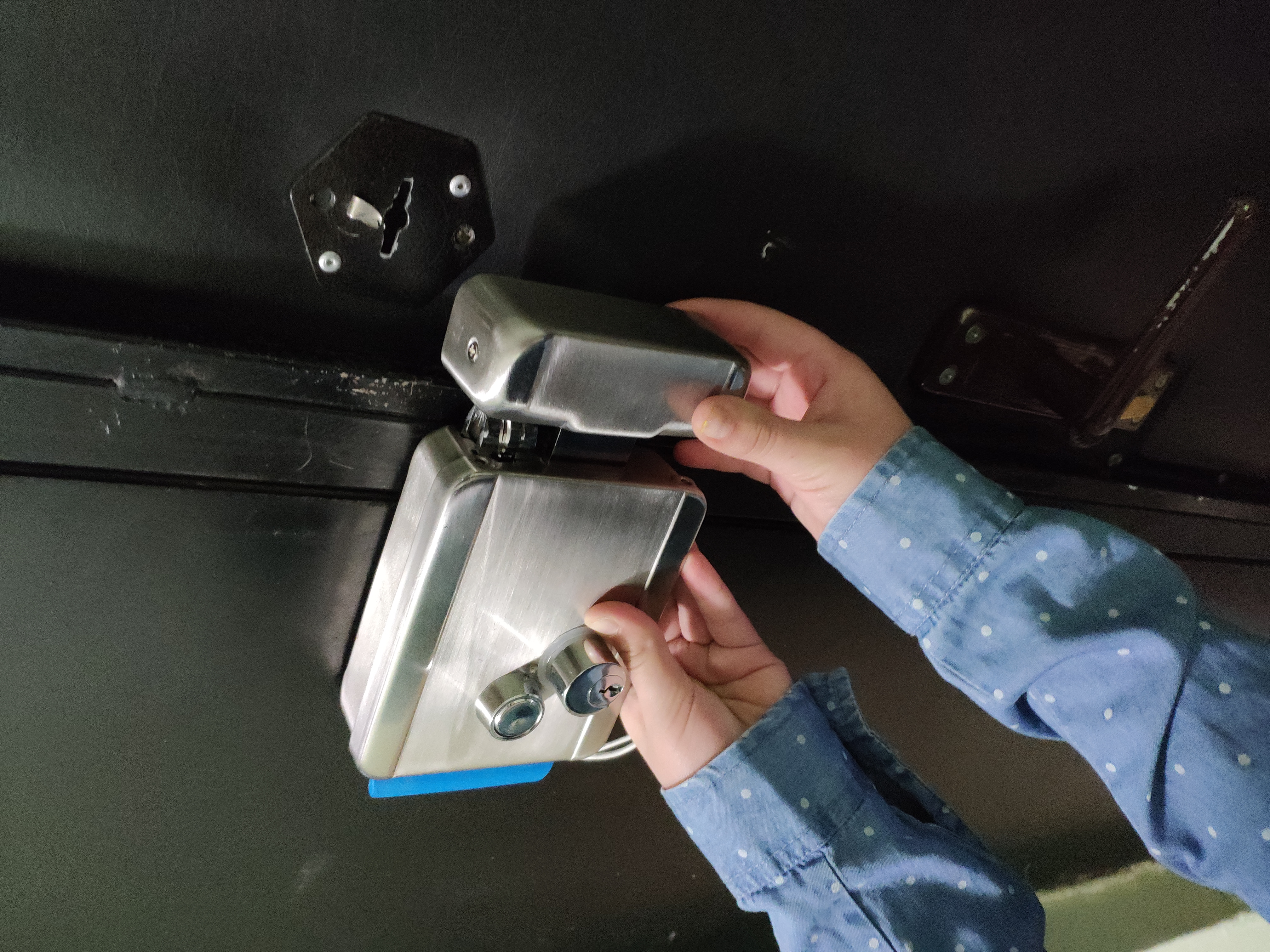

4. Установите корпус замка со снятой крышкой, до конца не затягивая крепежные элементы.
5. Попробуйте обычным ключом открыть и закрыть замок.
6. Теперь снаружи калитки просверлите отверстия для крепления вызывной панели, в которую обычно встраивается считыватель данных с электронных ключей.
7. С помощью проводов соедините замок с вызывной панелью в соответствии со схемой.
8. Далее тянем один провод от замка к блоку питания, а второй к трубке домофона.
9. Подключаем блок питания к сети, не забывая подключить к сети и трубку.
10. Включаем систему, проверяем ее работоспособность, если все хорошо возвращаемся к замку, устанавливаем на него крышку и приделываем над ним небольшой козырек для дополнительной защиты от влаги. Работа окончена.

Подводя итог, отметим, что установка электромеханического запирающего устройства на калитку включает в себя несколько этапов работы. Подготовительный этап — анализ места установки и тех «подводных камней», которые могут встретиться вам в процессе работы. Второй этап, связан с выбором замка, на основе данных полученных на предыдущем этапе. Третий этап – подбор инструментов и монтаж самого замка. Четвертый этап – это монтаж электрических коммуникаций управляющих запирающим устройством.

Монтаж замка врезного типа на калитку

Не на все калитки можно смонтировать врезные замки. Когда конструкция имеет дверную коробку, тогда только в этом случае предоставляется возможность закрепить такие механизмы. Сам установочный процесс выполняется путём вырезания отверстия, которое должно соответствовать установочным размерам замка. Профессионалы монтаж врезных запорных механизмов тоже выполняют поэтапно, что позволяет быстро и качественно провести работать.

Подготовительные работы

Во время подготовки выполняется разметка места, где будет сделано отверстие, позволяющее выполнить торцевое крепление замка. Именно в него вставляется запорный механизм. Это отверстие обычно имеет прямоугольную форму. Его вырезают в боковом вертикальном элементе каркаса из профильной трубы.

Посмотреть пример монтажа замка с созданием дополнительного металлического короба можно в следующем видеоролике:

Монтажные работы

Если нужно узнать, как установить замок на калитку из профнастила своими руками, требуется сначала познакомиться с действиями, которые профессионально выполняют опытные мастера. Однако лучшим вариантом является обращение к специалистам. Это не позволит совершить никаких ошибок.

Профессиональный монтаж врезного замка в калитку из профилированного листа выполняется в следующей последовательности:

Вырезают паз при помощи болгарки, чтобы вставить корпус замка вовнутрь калитки.

Для этого делают на торце необходимое количество надрезов в профильной трубе каркаса калитки в соответствии с разметочными линиями.

• Подгоняют размер выемки под габариты запорного механизма, чтобы устройство плотно вставлялось в созданный паз.
• Отмечают на профильной трубе крепёжные отверстия, которые затем просверливают.
• Намечают и вырезают в профлисте и при необходимости в защитном металлическом коробе отверстия под личинку, накладки и ручки.
• Закрепляют устройство в калитке вместе с личинкой, ручками и декоративными накладками. Операцию выполняют в соответствии с инструкцией, входящей в комплект устанавливаемой модели замка.

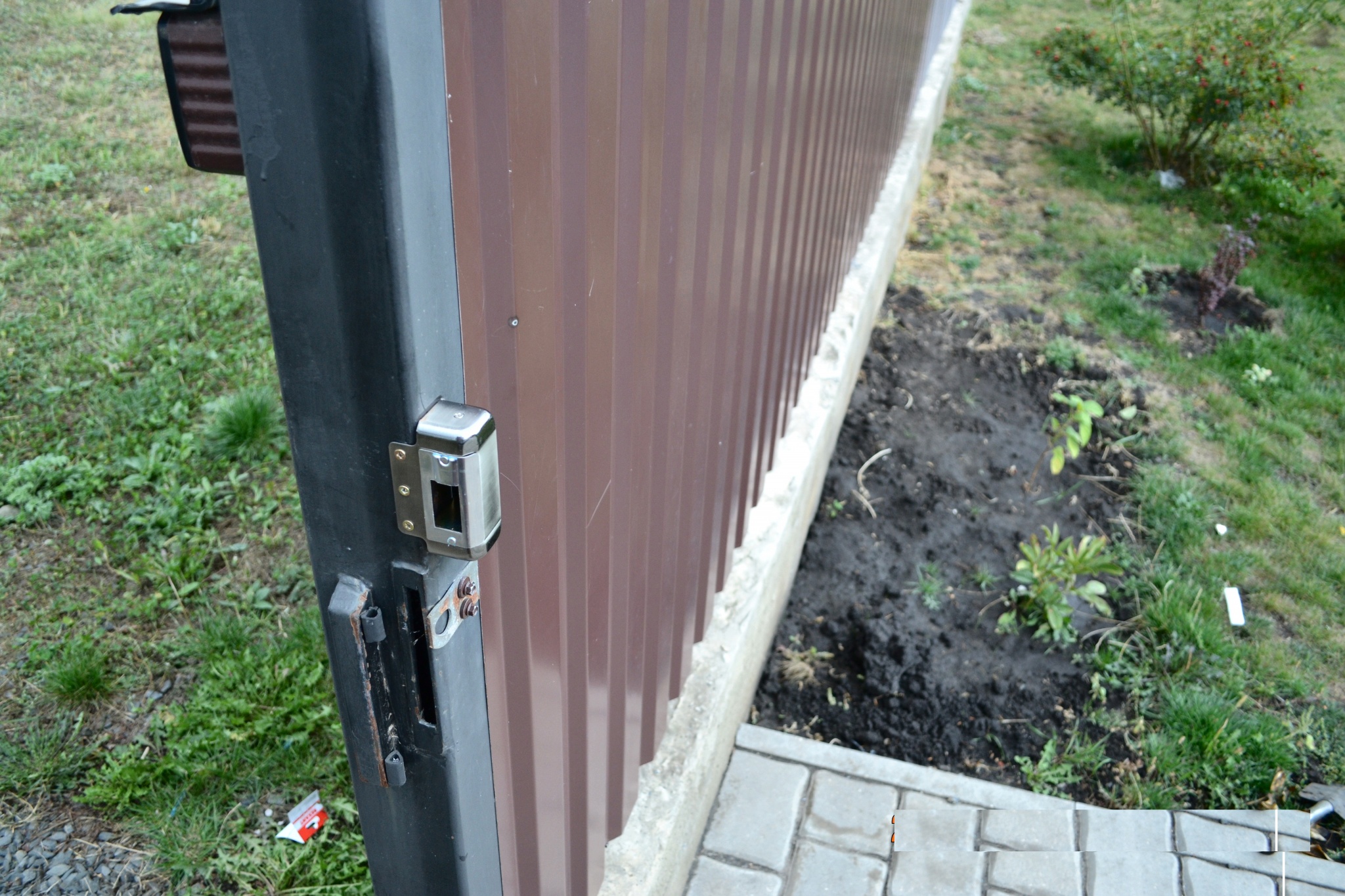

Установленный врезной замокИсточник krovlya777.ru

Делают отверстие в столбе ограждения.

Для определения его границ используют солидол или мел, который наносят на язычок запорного устройства. Затем нажимают ручку, закрывают калитку и отпускают рукоять. Последнее действие повторяют несколько раз. В результате на столбе остаётся отметка, в границах которой вырезают отверстие под язычок замка.

Штыри и защелки для откатных ворот

Как выбрать хороший электромагнитный замок на калитку

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Особенности выбора

Если вы все-таки решили ставить ЭМЗ, нужно правильно подобрать модель

Особое внимание уделите условиям, в которых замок сможет четко работать. Если вы планируете ставить его на калитку, тогда покупайте модель, пригодную для наружного использования. Уточните, как выбранная модель реагирует на перепады температуры и осадки

Чтобы усилить устойчивость ЭМЗ к этим факторам, производители начали закрывать их корпусом из нержавейки

Уточните, как выбранная модель реагирует на перепады температуры и осадки. Чтобы усилить устойчивость ЭМЗ к этим факторам, производители начали закрывать их корпусом из нержавейки.

Проверьте наличие электронного и механического ключа в комплекте к замку. Этот момент очень важен, поскольку правильная функциональность ЭМЗ зависит от этих двух процессов. Электронный ключ может напоминать таблетку или карту. Если у вас возникнут проблемы с электричеством, открыть замок можно обычным ключом.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Что необходимо для установки электромеханического замка

Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне. После отключения подачи напряжения, защёлка под действием пружины возвращается в исходное положение, закрывая дверь.
Вариант из магазина для нормального функционирования требуется постоянная подача электричества; электрический замок на калитку сложней в монтаже в отличие от механического; у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться; уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе; цена электрического замка выше в отличие от механического.
Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма

Электромагнитный замок.
Накладные устройства более просты в установке, а врезные несколько сложнее.
Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.
Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ.
Важно выполнить все замеры правильно. Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом.
Совместная работа домофона с электромеханическим замком и системой доступа , Магазин «Наблюдатель»

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5

Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

4)

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Особенности запоров электромеханического типа

Электромеханический замок отличается от классических моделей тем, что содержит в своем составе части, что регулируются воздействием электрического тока. Эти составляющие позволяют управлять механизмом, находясь вдали от него. Открывать, закрывать проем, можно при помощи карт, ключей, набора особого кода.

После получения электронной части сигнала, происходит разблокировка механической части замка.

Запорное устройство открывается в любую из сторон, либо внутрь, либо наружу. В процессе выбора и приобретения подходящей модели, внимательно подбирают модификацию. Корпус тоже способен обладать разнонаправленной ориентацией (направо, либо налево).

Замки отличаются принципами блокировки:

• защелка электрического типа;
• электроблокировка;
• блокировка моторного вида;
• соленоидная блокировка.

Электрическая защелка

Электромеханические замки, имеющие защелку, удобны, когда дверца часто остается открытой. Даже под воздействием ветра, калитка закрывается, прикоснувшись к механизму.

Модели монтируют на территории садовых товариществ, когда, во время активных огородных работ, отпирать и запирать дверцу, не удобно.

Деблокировать систему можно посредством подачи напряжения к защелке.

Электроблокировка

Электромеханический замок, оснащенный электроблокирующим запором, фиксирует дверцу в закрытом состоянии. Путем подачи электрического напряжения, фиксирующая пружина теряет нажим, защелка входит в корпус. Нужное движение детали дает применение магнитной карты или особого ключа.

Моторная блокировка

Электромеханические замки могут иметь моторный тип запирания, с электродвигателем. Когда агрегат закрыт, ригель не поддается усилиям по отжатию. Это возможно потому, что закрытое положение оказывает на защелку давление сильного уровня.

Некоторые замки, оснащенные блокировкой такого вида, сочетают несколько защелкивающихся деталей. Одни люди используют единичную планку, другие предпочитают пользоваться сразу всеми (особенно по ночам).

Соленоидная блокировка

Электромеханический замок соленоидной блокировки предполагает использование электромагнитного поля для управления движениями ригелей. Этот запор подходит для входных групп, оснащенных встроенной калиткой.

Соленоидная блокировка функционирует, пока сеть подает к модели электричество.

Типы электромеханических замков

Имея практически одинаковый принцип работы, засовы отличаются по своей конструкции и исполнению запорного механизма.

Электромагнитные замки с контроллером

Это простая защелка, которая приводится в действие электрическим приводом. Но дополнительно она оснащается специальным устройством – контролером, монтируемом внутри жилого помещения, как правило, в коридоре.

Это устройство содержит в пластиковом корпусе реле включения и отключения, которые передают сигнал на две индикаторные лампочки снаружи – красную (закрыто) и зеленую (открыто). Это позволяет отслеживать состояние калитки.

Электрическая защелка

Под воздействием электромагнитного поля защелка остается в закрытом положении. Как только к специальному магнитному слоту подносится замок, нейтрализующий магнитное поле, – защелка втягивается в корпус запора.

Электроблокировка

Замок постоянно электроснабжается, создавая магнитное поле вокруг контактного магнита. Он взаимно притягивается к ответному магниту. Как только ключ снимает магнитное поле, прерывая подачу электричества, магниты теряют способность притягиваться – калитку можно открыть.

Моторная блокировка

Замок электромеханический уличный для калитки со специальной ответной частью, в которой смонтирован подвижный контакт. Движение язычка к мотору производится вручную, он попадает в мотор, где блокируется магнитным полем. Ключ воздействует на мотор, и калитка открывается.

Соленоидная блокировка

Соленоид – это катушка индуктивности, которая создает магнитное поле. Она монтируется в механизме замка и удерживает движение защелки.

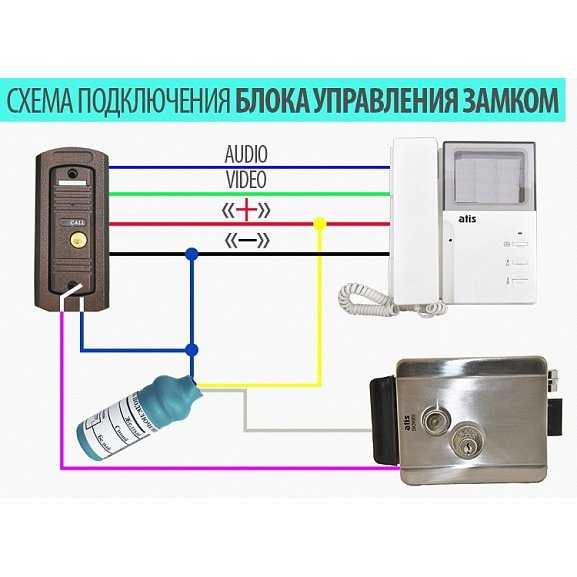

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.
