Как выбрать саморегулирующий кабель для обогрева водопроводной трубы

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Как подключить к сети и выполнить проверку

Подключение греющего кабеля делают к сети с напряжением 220 Вольт. Это делают с применением холодного кабеля. Он состоит из 3 многожильных проводов и вилки. Перед тем как подключить саморегулирующий нагревательный кабель, его необходимо уложить и тщательно зафиксировать. Процесс подключения:

1. Чтобы оголить оплетку, с кончика провода удаляют 70 мм внешней изоляции.
2. Оплетку разматывают и скручивают жгутом, затем загибают в сторону.
3. Для оголения провода снимают 30 мм внутренней изоляции.
4. Чтобы найти жилы, греющую полупроводниковую матрицу немного подрезают, нагревают и снимают. Для нагрева можно использовать фен.
5. На конце нагревательного провода и жгута фиксируют гильзы. Их обжимают. Каждый провод изолируют и закрепляют с помощью нагрева.
6. Чтобы замкнуть кончик внутренней изоляции, надевают термоусадку. Ее зажимают плоскогубцами после того, как она нагреется и даст усадку. Чтобы разделить провода, ее прижимают посередине.
7. Большую термоусадку надевают на шнур питания. Термоусадку маленького размера натягивают на каждый провод по отдельности.
8. В обжимные гильзы вставляют кончики проводов питающего кабеля и обжимают. На оголенный провод с гильзой надевают термоусадку и нагревают.
9. Заземление делают по такому же принципу и соединяют с оплеткой.
10. Предварительно надетую на провод большую гильзу термоусадки продвигают на соединительный участок и фиксируют.

С помощью измерения омического сопротивления проверяют резистивный кабель на работоспособность. Итоговое измерение должно совпадать с паспортными данными. Допускается небольшая погрешность. Подключение нагревательного кабеля саморегулирующегося проверяют, подключив его к сети. Если подключение было сделано правильно, то он начнет греть. Еще один способ проверки — измерением тока. Его показатели должны соответствовать техническим характеристикам этой модели.

Как выбрать греющий кабель для обогрева крыши и водостоков?

Какие провода бывают — все разновидности кабелей и проводов

Как выполнить укладку электрического теплого пола под плитку?

Как рассчитать необходимое сечение провода по мощности нагрузки?

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Зачем нужен греющий кабель

В средней полосе прокладка труб на глубине 1600-1800 мм позволяет отказаться от установки системы электрического обогрева. Но размещение трубопроводов на большой глубине обходится дорого, на некоторых участках прокладка веток водоснабжения становится невозможной из-за близкого соседства с магистральными газовыми каналами или городским водопроводом или ливневой канализацией.

В этом случае необходимо проложить магистрали на разрешенной глубине, покрыть внешнюю поверхность специальным защитным материалом и уложить кабель для обогрева водопроводной трубы.

Дополнительные обогревающие элементы располагаются на точках ввода труб в помещение (используется для зданий, построенных на свайно-винтовом фундаменте). Питание подключается через специальный блок управления, обеспечивающий автоматический прогрев элементов водоснабжения.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

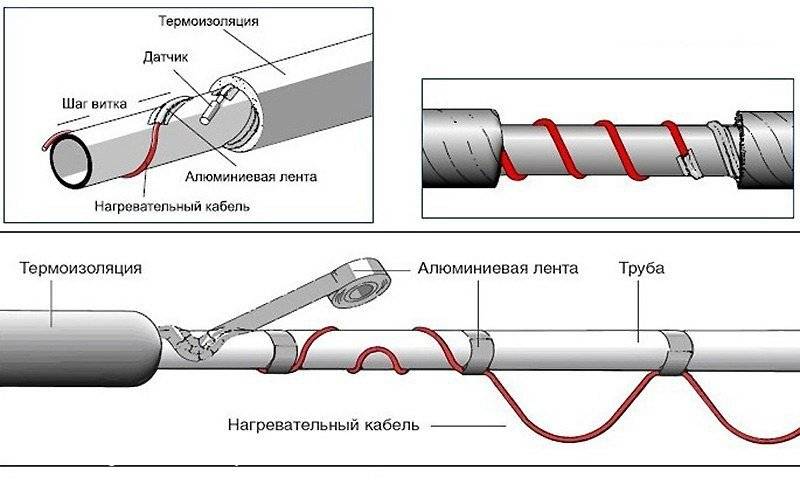

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

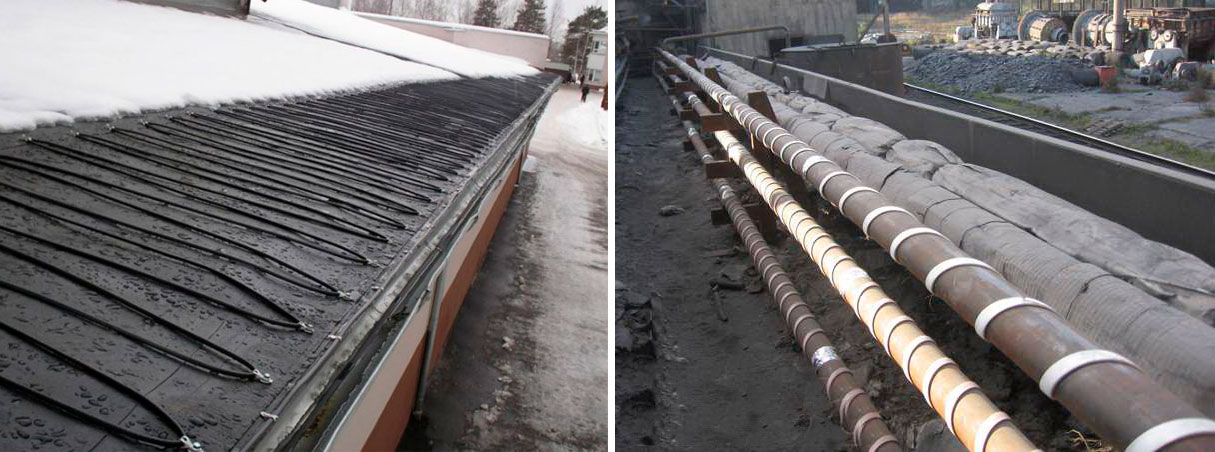

Сферы использования

Греющие кабели применяют для различных нужд:

• в строительстве – для прогрева бетонного раствора;
• в промышленности – с целью подогрева цистерн с соляркой, химическими жидкостями;
• в быту – для предотвращения обледенения крыш, лестниц, дорожек.

Возможна прокладка внутри теплиц – так можно сохранить постоянную плюсовую температуру почв. Трубопроводы также нередко оборачивают греющими проводами, особенно те части, которые проходят на улице – небольшой подогрев уменьшает теплопотери.

Рекомендуется кроме кабелей использовать утепление с применением минеральной ваты, других материалов. В этом случае эффективность подогрева будет намного выше. А затраты на оплату электроэнергии – ниже.

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

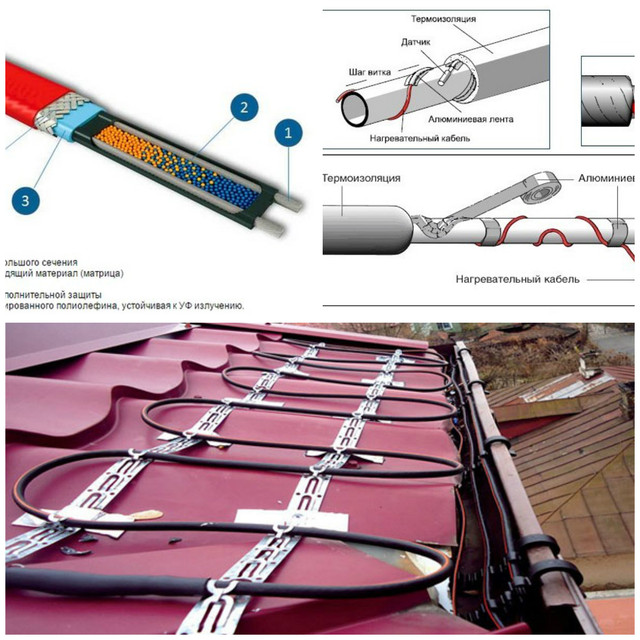

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Лучшие греющие кабели для водопровода (ТОП-8)

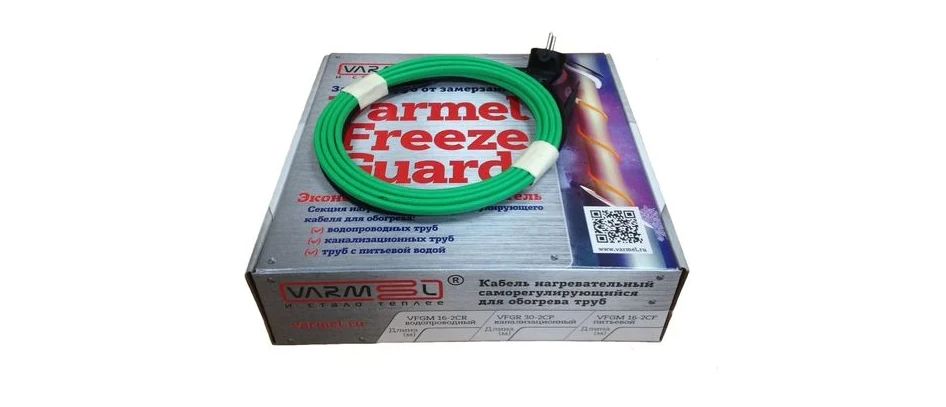

Varmel 16VSRL 160 Вт

Кабель для систем водоснабжения с диаметром трубы от 20 до 32 мм. Длина изделия 10 метров. Кабель саморегулирующийся, способен самостоятельно менять нагрев в зависимости от температуры окружающей среды. Оболочка из ПВХ. Используется при прокладке снаружи трубы и нагревает ее до температуры 85 градусов.

ДОСТОИНСТВА:

• Удобный монтаж
• Приемлемая цена
• потребление электроэнергии по минимуму
• Качество

НЕДОСТАТКИ

не обнаружены

Varmel 16VSRL 160 Вт

Обогрев Люкс Lite в трубу 16 Вт

Саморегулирующийся нагревающий кабель для прокладки внутри водопроводной трубы. Оболочка выполнена из фотополимера. Мощность 16 вт. Выпускается с длиной от 1 до 10 метров. Отличается простой монтажа. Кабель можно поместить в систему даже в уже уложенные под грунт трубы.

ДОСТОИНСТВА:

• Легкий и понятный монтаж
• Цена и качество
• прочный и надежный

НЕДОСТАТКИ

• Рабочая часть кабеля, та что греет достаточно толстая и не гибкая
• Некачественная заглушка на конце кабеля

Обогрев Люкс Lite

Nunicho готовый комплект на трубу 48 Вт 3 м

Предназначен для использования в системах водопровода и канализации. Монтируется снаружи трубы. Мощность саморегулирующегося кабеля этой марки 18 Вт. Максимальная температура нагрева 65 градусов. Имеет экран и систему заземления. Отличается простотой подключения.

ДОСТОИНСТВА:

• Прекрасно греет
• Качество
• Гибкий
• Легко монтируется

НЕДОСТАТКИ

Плохо прокладывается из-за того, что толстый

Nunicho готовый комплект

Греющий кабель в трубу 10 вт/м, 40 вт

Саморегулирующийся греющий кабель для укладки внутри трубы. Оболочка выполнена из безопасного фотополимера. Толщина изделия 5 мм, подходит для труб любого диаметра. Снабжается системой заземления. Для прочности оснащен экраном.

ДОСТОИНСТВА:

• быстро нагревается
• можно в питьевую трубу
• небольшое потребление на метр
• комплектация
• цена

НЕДОСТАТКИ

не обнаружены

Греющий кабель в трубу

Комплект греющего кабеля в трубу Теплайнер 5 метров с муфтой

Изделия предназначено для установки внутри водопроводных труб. Оснащается экраном и системой саморегулирования температурного режима. Имеет мощность 10 Вт. В комплект входит все необходимое для монтажа.

ДОСТОИНСТВА:

• Комплектация
• Качество
• надежность
• греет

НЕДОСТАТКИ

не обнаружены

Комплект греющего кабеля

REXANT 15MSR-PB 4M 60 Вт 4 м

Универсальный саморегулирующийся греющий кабель. Может использоваться как внутри, так и снаружи трубы. Максимальная рабочая температура 60 градусов. Используется для нагрева как пластиковых, там и металлических труб.

ДОСТОИНСТВА:

• Хорошо справляется со своей задачей
• надежный
• качество

НЕДОСТАТКИ

не обнаружены

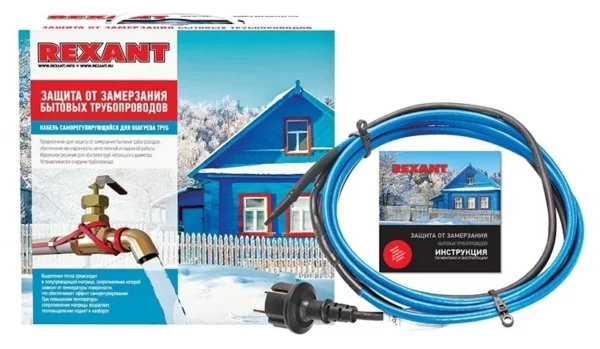

REXANT 15MSR

Теплософт Греющий кабель в трубу саморегулирующийся 6м 60Вт

Нагревающий кабель, с системой саморегулирования предназначенный для монтажа внутри трубы. Нагрев происходит за счет двухжильного внутреннего сердечника. Линейная мощность 10 Вт. Может использоваться в любых трубопроводах.

ДОСТОИНСТВА:

• Хорошее качество
• Кабель соответствует заявленным характеристикам
• оптимальная длина

НЕДОСТАТКИ

не обнаружены

Теплософт Греющий кабель в трубу

Samreg PipeWarm (7м) для обогрева труб снаружи

Резистивный кабель для использования как внутри, так и снаружи трубы. Нагревается до максимальной температуры в 65 градусов. Толщина кабеля 9 мм. Обмотка из ПВХ. Кабель оснащен экраном и заземлением, также имеется датчик контроля работы.

ДОСТОИНСТВА:

• работает на 5+
• эффективность
• надежность
• качество

НЕДОСТАТКИ

не обнаружены

Samreg PipeWarm

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

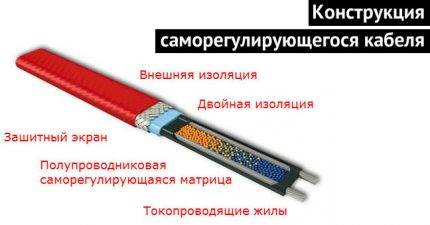

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Варианты монтажа греющего кабеля саморегулирующегося для обогрева труб

Для установки обогревающего кабеля для водопровода (саморегулирующегося) есть два основных варианта:

• Наружное закрепление;
• Размещение внутри трубы.

Рассмотрим каждый вариант более подробно.

Наружное закрепление обогревателя труб

Для закрепления снаружи также можно использовать два способа:

Линейный;

Линейное размещение

По спирали.

В первом случае вам потребуется столько же кабеля по длине вашей трубы. Обычно этот метод выбирают для труб с небольшим диаметром. Во втором случае ветку коммуникации обматывают проводом обогревающим, распределяя тепло равномерно со всех сторон.

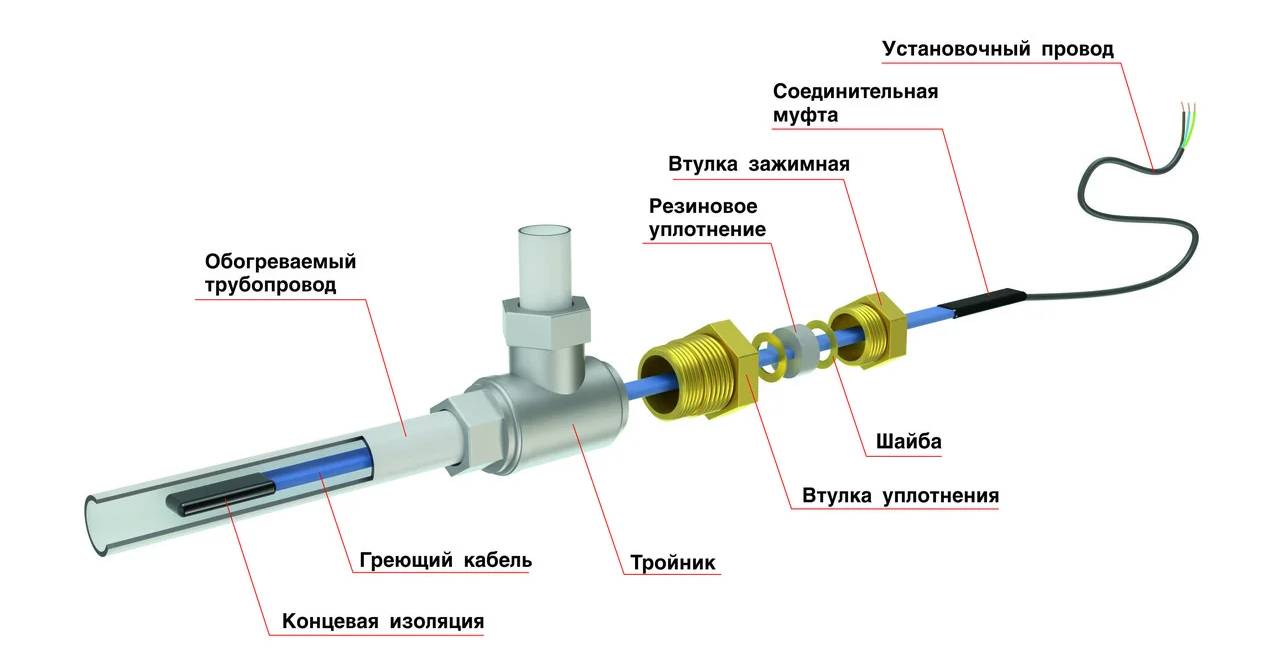

Внутреннее подключение

Если вы планируете помещать систему обогрева внутрь, то не забудьте обмотать провод дополнительным слоем алюминиевого скотча, а также выбирая модель, обращайте внимание, на ее допуск к контакту с продуктами питания. Ввод в систему водопровода

Ввод в систему водопровода

Следует вводить кабель при помощи сальника. Такой вариант не требует фиксации, однако, если вы будете подводить обогрев снизу, то лучше все же закрепить провод.

Какой вид выбрать

Выбирая саморегулируемый кабель, надо учитывать характеристики и параметры изделия, принцип работы, условия его эксплуатации — длину участка требуемого для обогрева, максимум низких температур.

Моменты, на которые нужно обращать внимание при покупке греющего провода:

• наличие защитной оплётки — она придаёт надёжность, обеспечивает заземление;
• тип наружной изоляции;
• мощность изделия.

От области применения греющего проводника так же зависит его выбор. Если провод нужен для обогрева канализации — то подойдёт изделие из полиолефина, для водопроводных систем рекомендована защита фторпластовая.

Для наружного монтажа лучше взять модель с изоляцией из фторполимера, она защищает от влаги и ультрафиолета.

При необходимости обогреть трубы с маленьким диаметром, подойдёт низкотемпературный проводник с напряжением 15 Вт/м. Предназначение среднетемпературных (до 30 Вт) — трубопровод большого диаметра. Виды с высоким напряжением в быту практически не применяются.

Кабель без экрана рекомендовано устанавливать в трубы, которые укладываются в землю, так как он не оснащён заземляющей оплёткой. Экранированный безопасней, но стоит больше, а нагревательная матрица у них одинакова, поэтому нет смысла в землю закапывать более дорогую модель.

Покупая саморегулирующий греющий нагреватель надо его сжать пальцами, затем провести так по всей длине. В некачественном изделии внутри будут нащупываться воздушные полости.

Укладка греющего кабеля

«Теплый» провод внутри трубы проталкивают благодаря специальной термоусадочной муфте. Однако при наличии вентилей или другого запорного оборудования нагревательный элемент прокладывать внутри трубы нельзя, иначе это непременно приведет к его поломке. Такую работу следует доверять лишь профессиональным электрикам.

Снаружи все проще — нужно всего лишь обмотать трубу. Есть два основных способа — линейный и круговой. Линейный способ предполагает прокладку провода параллельно трубе и максимально плотно к ней. Круговой метод крепления подразумевает обмотку равномерными витками с определенным шагом (5-6 см). Иногда обмотку производят спиральным способом (например, на крыше).

Кабель надежно закрепляют алюминиевым скотчем, монтажной лентой или стяжками. Если нужно, дополнительно прокладывают теплоизоляцию. Укладка проводится без сильного натяжения. Пластиковый скотч строго запрещен при подобных работах, поскольку неустойчив к высоким температурам.

Для водостоков и крыш устройство нагревательной системы монтируют вдоль периметра кровли, в желобах и трубах водостока, закрепляют с помощью зажимов, подвешивают на тросы. Если крыша имеет сложное устройство с большим количеством желобов, выбирается древовидная схема прокладки. Разветвленные отрезки могут соединяться в 3-4 узла.

Все работы должны проводиться в благоприятных условиях, когда сухо и тепло. Если монтаж осуществляется зимой или в ненастье, лучше делать все в закрытом помещении, где температура воздуха будет не ниже -5 градусов. При более низких температурах есть риск повреждения устройства. Также запрещается подключать к сети неразмотанный провод.

Одной из гарантий работы системы является приобретение качественного материала. Поэтому перед покупкой не следует забывать об изучении технических характеристик саморегулирующего греющего кабеля, а также о проверке наличия необходимых сертификатов.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Прокладывая греющий кабель, как подключить его к сети правильно

Для включения греющего кабеля для водопровода внутри трубы или снаружи требуется доступ к сети 220 Вт. А также необходимо провести изоляцию второго конца провода, чтобы между токопроводящими жилами отсутствовал контакт.

Вид кабеля в разрезе

Однако схема подключения одинакова, чтобы вам было понятнее, предлагаем посмотреть видеоматериал.

Саморегулирующийся греющий кабель (видео)

А также вот несколько советов для самостоятельного подключения к сети:

Если модель без оплетки, возможно просто запитать ее от сети, при этом важно заизолировать второй конец провода. Проверяйте отсутствие контакта между жилами.
Если у вас вариант с заземленным экраном, то подключаете его к земле, если некуда подключать, можно просто отрезать.
Присоединяете к обычной розетке и все готово.

Рассмотрев, как можно монтировать и подключать саморегулирующийся кабель, обратим внимание на особенности выбора

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Греющий кабель саморегулирующийся Varmel 16VFGM2-CR-4m

Фото: pokupki.market.yandex.ru

Кабель для труб VARMEL Freeze Guard 16VFGM2-CR-4м саморегулирующийся, комплект водопроводный может устанавливаться внутри и снаружи труб. Кабель предназначен для защиты водопроводных труб от замерзания. Оболочка выполнена из пластиката.

Греющий кабель саморегулирующийся Varmel 16VFGM2-CR-4m

Преимущества:

• Специально разработан для обогрева бытовых труб
• Диаметр до 32 мм
• Устанавливается вдоль трубы снаружи или внутрь
• Закрывается теплоизоляцией
• Изменяет свою мощность в зависимости от температуры
• Не перегорает
• Минимальная температура монтажа -5°С
• Минимальный диаметр однократного изгиба при монтаже 50 мм
• Есть защитный экран
• Мощность – 16 Вт/м
• Наружная оболочка выполнена из пластиката
• Подходит для водопроводных труб
• Температурная группа – Т6
• Предназначен для защиты труб от замерзания
