Вибропресс для тротуарной плитки своими руками – экономия на ремонте

Как сделать вибростол своими руками с горизонтальной вибрацией

Дабы изготовить самодельный вибростол для тротуарной плитки, вам необходимо подготовить необходимые материалы и инструменты. Количество деталей нужно просчитать, взяв в руки чертёж. Ознакомление со схемой и является первым пунктом в реализации задуманного.

Далее вам необходимо запастись:

• листом металла, выполняющего функцию столешницы, подходящего размера толщиной от 3 мм;
• металлической трубой, уголком/швеллером, служащим основой опоры;
• электромотором мощностью от 250 Вт (в зависимости от размера стола);
• пружинами из прочной калёной стали.

Из инструментов следует озаботиться наличием:

• сварочного аппарата;
• дрели;
• болгарки/ножниц по металлу.

Это тот минимум, который вам понадобится, чтобы сделать вибростол своими руками для тротуарной плитки.

Далее переходим непосредственно к сборке запчастей и приданию надлежащего вида.

Направление зависит от того, как будет установлен ротор

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

• Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
• Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

• Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
• Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

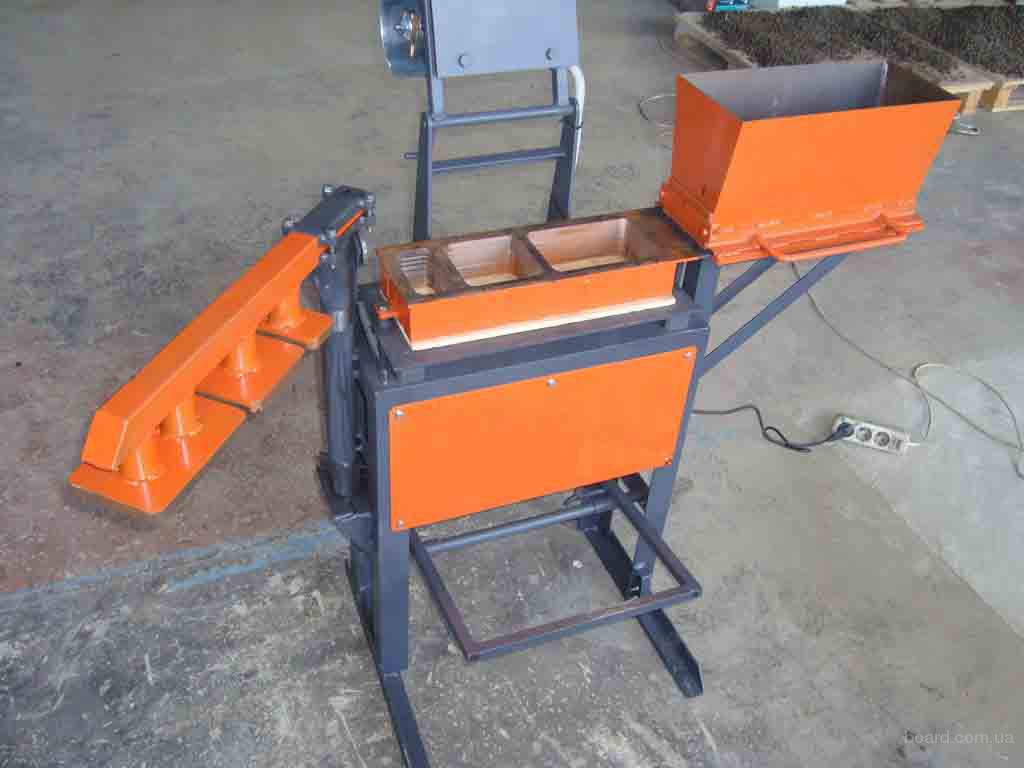

Изготовление вибропресса для тротуарной плитки своими руками – чертежи

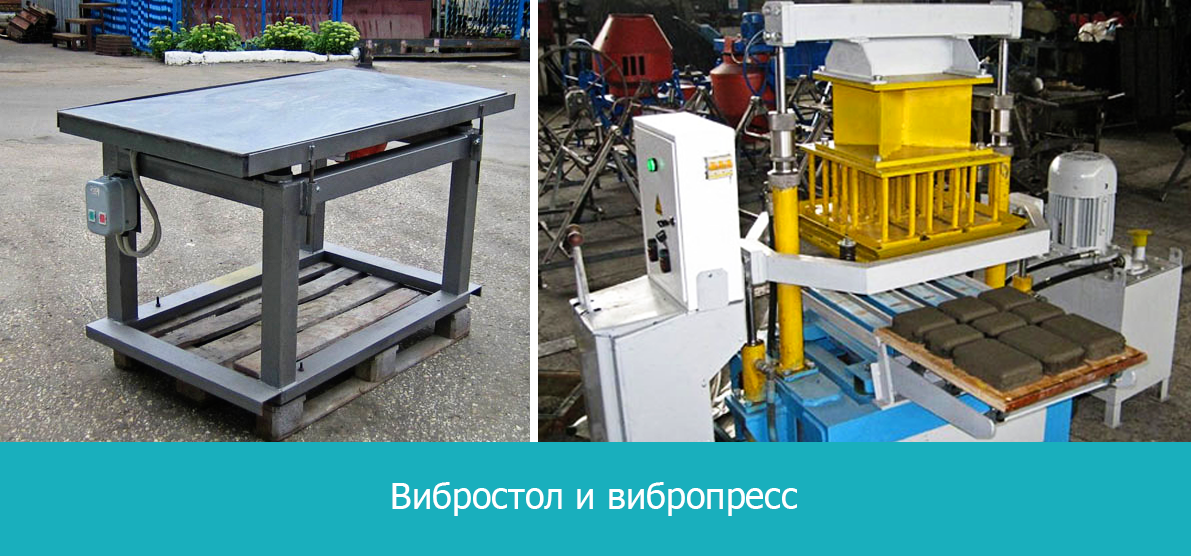

Вибропресс для производства тротуарной плитки – основное оборудование, использующееся в процессе создания качественного и прочного покрытия.

Современные производители выпускают станки разной мощности, для определенных масштабов производства, с теми или иными функциями, но все они стоят немало.

Если есть необходимость в самостоятельном создании тротуарной плитки, можно попробовать сделать вибропресс своими руками.

Вибропресс для тротуарной плитки позволяет делать элементы из двух слоев: базового и фактурного (лицевого). Базовый слой создается из песка, цемента и щебня, получается прочным и качественным. Второй слой готовят с добавлением специального пигмента, который позволяет получать любые оттенки и цвета плитки.

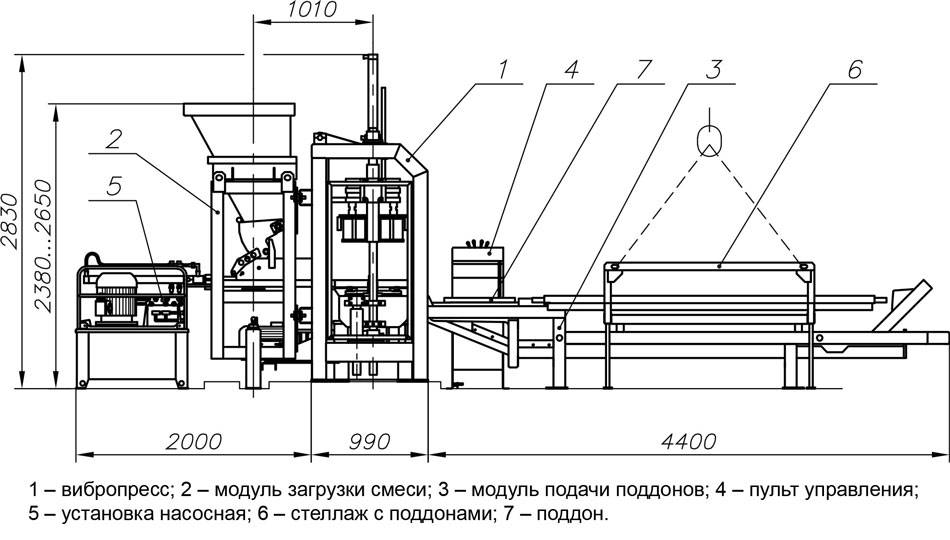

Производство тротуарной плитки с помощью вибропресса:

• Загрузка смеси в один или два бункера (большая емкость предназначена для основной смеси, малая – для бетона с пигментом для формирования лицевого слоя).
• Поступление смеси из первого бункера в пресс-форму, которая находится на вибростоле. Включение вибратора на 1-2 секунды для распределения смеси в матрице равномерным слоем.
• Загрузка цветного бетона в пуансон, включение режима вибропрессования на 35-40 секунд для уплотнения.
• Снятие матрицы и пуансона, перемещение готовых изделий в место, где они будут набирать прочность. Если используется технология ускоренного набора прочности, может выполняться термовлажностная обработка.
• Отправка готовых плиток на склад, потом в транспортировочные поддоны, доставка к потребителю.

Особенности вибропрессования

Метод вибропрессования достаточно прост – бетонная смесь, из которой изготавливается плитка, заливается в жесткую матрицу, установленную на постоянно вибрирующей станине.

Сверху на смесь давит также непрерывно вибрирующий пуансон (деталь, которая является обратной для матрицы и точно входит в нее по аналогии с поршнем и цилиндром) до полного уплотнения смеси.

Потом пуансон и матрица поднимаются, а с поддона забирают уже готовые изделия.

Составные части вибропресса

Оборудование для создания плитки предполагает определенную конструкцию и составные элементы. Вибропрессовальный мини-станок вполне можно сделать своими руками, главное – все тщательно изучить, просмотреть и сделать чертежи, продумать и следовать инструкции.

Конструкционные элементы вибропресса:

• Стол
• Столешница
• Специальное устройство для прессования
• Механизм для вибрирования

Каждая часть делится еще на несколько узлов и предполагает определенное крепление с другими элементами.

До того, как начать делать вибропресс для тротуарной плитки своими руками, чертежи нужно подготовить обязательно.

Их можно скачать в сети или нарисовать самостоятельно, со своими доработками и конструкционными решениями. Так или иначе, но за основу лучше брать уже готовую схему, созданную профессионалами.

Изготовление стола вибропресса

Стол для вибропресса состоит из таких конструкционных элементов: ножки, рама размером 70х100 или 50х70 сантиметров (приваренная к ножкам).

Величина стола напрямую зависит от размера столешницы, который определяют, исходя из планируемых объемов производства: чем больше форм будет использоваться в процессе прессования одновременно, тем большей должна быть столешница.

Длину ножек (и высоту стола, соответственно) подбирают, исходя из комфорта для работника (обычно в диапазоне 80-110 сантиметров).

Ножки вибростанка

Если планируется устанавливать вибропресс стационарно, в процессе проектирования можно добавить по 25 сантиметров к длине ножек, чтобы их можно было забетонировать в основание.

Есть и другое решение – приварить стойки к закладным деталям, которые уже были забетонированы.

Для переносного станка на нижние торцы стоек приваривают опорные пластины прямоугольной формы из 3-4-миллиметровой стали, чтобы вес оборудования распределялся равномерно.

Рама вибропресса

Верхнюю рамную часть стола делают из швеллера №10-12, уголковой стали 10х10 сантиметров либо двутавра №10-12.

Заготовки режут по размерам в чертеже, выкладывают горизонтально на ровной поверхности, соединяют методом электросварки.

Потом сварочные швы нужно очистить от шлака, аккуратно зашлифовать болгаркой и покрыть антикоррозийной краской. После того, как рама сварена, нужно проверить конструкцию на предмет плоскостных отклонений.

Сборка стола

На данном этапе изготовления вибропресса для производства тротуарной плитки необходимо собрать стол в единую конструкцию. Раму кладут на горизонтальную поверхность вверх нижней частью, к углам приваривают ножки.

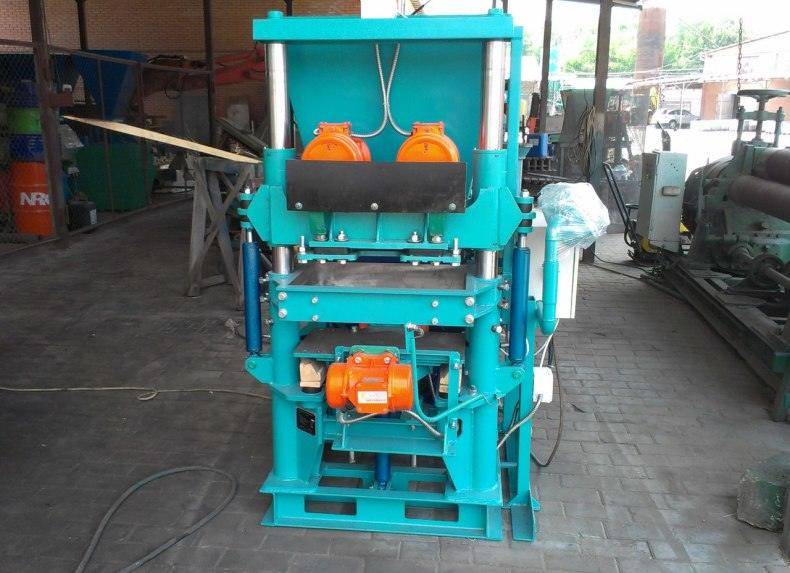

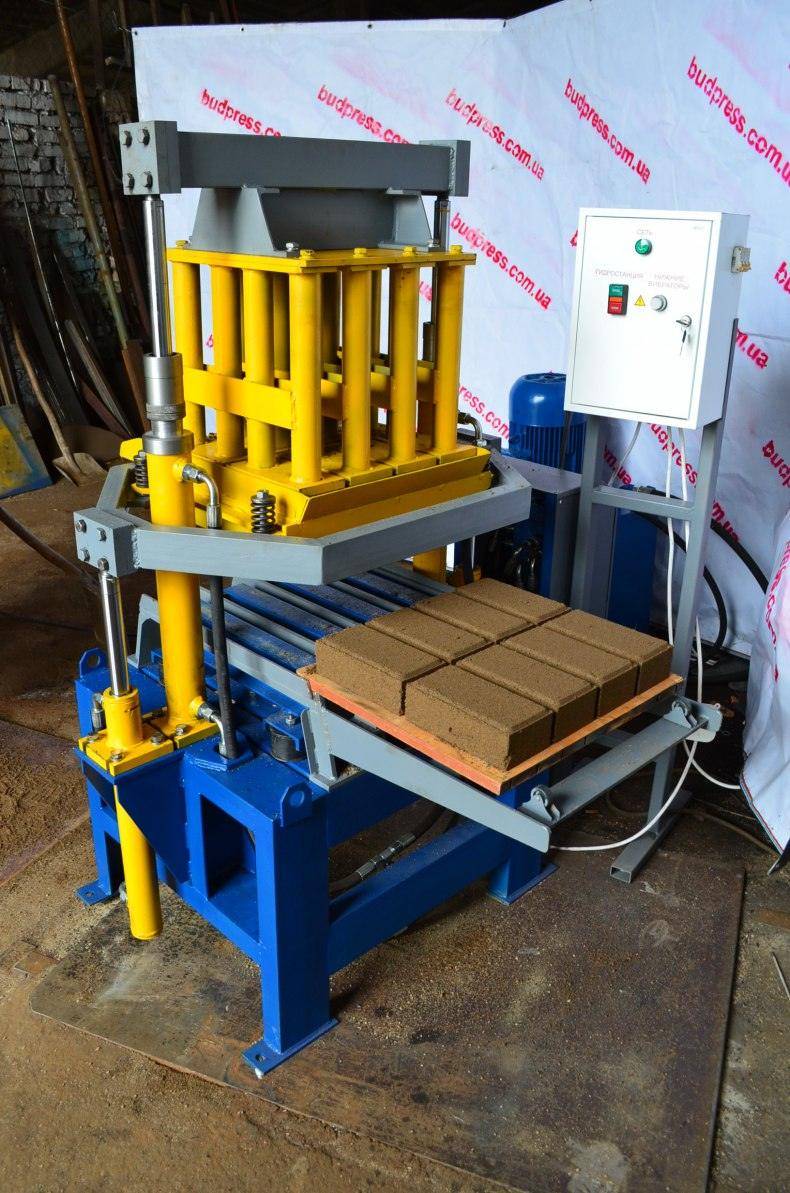

Что собой представляет профессиональный станок

Стандартное устройство имеет вид комплексной установки. Несмотря на скромные габариты, с его помощью организуют не только производство уличной плитки, но и налаживают массовый выпуск, то есть открывают свой бизнес. Во втором случае целесообразнее купить уже готовое устройство. Такой станок имеет пять основных частей:

• матрица;
• платформа;
• емкость под раствор;
• виброустановка;
• пресс.

Принцип работы организован следующим образом:

1. В резервуар закладывается смесь. Она перемещается к формам и через дно бетон подается в матрицы.
2. После этого сверху накладываются пластины и прижимают массу к платформе.
3. С целью лучшей утрамбовки и удаления пустот подается вибрация. Колебания в сочетании с большим давлением мгновенно уплотняют раствор.
4. После формы приподнимаются, а на платформе остаются готовые элементы.
5. Далее их забирают вместе с подставкой и сушат.

Профессиональный станок предназначен для изготовления прочной уличной плитки в больших объемах

Подобную конструкцию делают и своими руками, однако, её мощность будет значительно меньше по сравнению с профессиональным оборудованием.

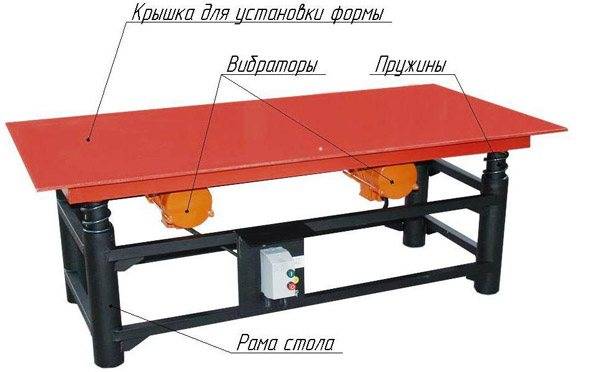

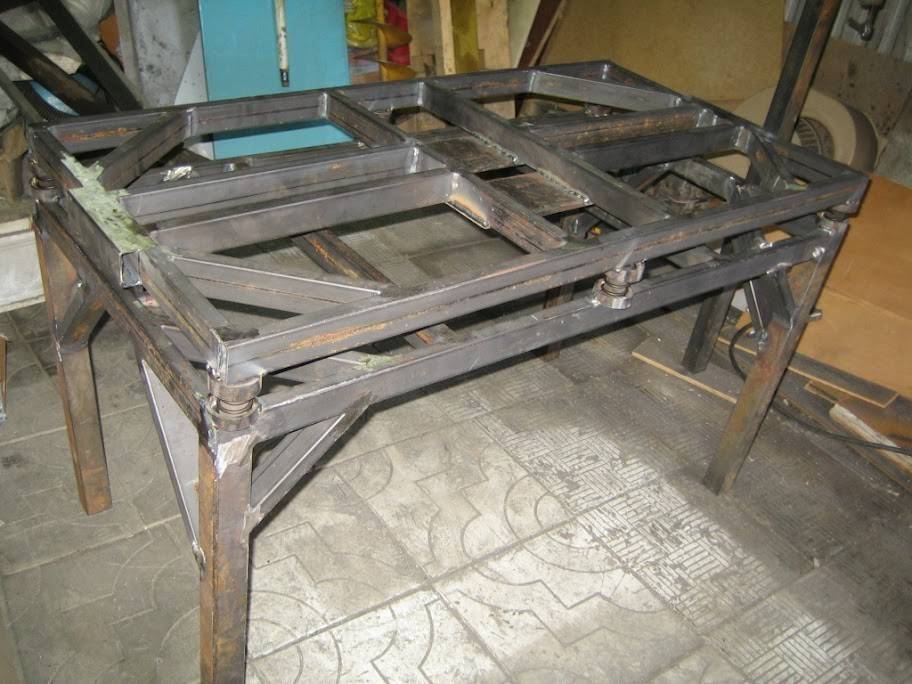

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть.

Процесс ее изготовления сводится к следующим действиям:

1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
2. Для рамы используется стальной уголок не меньше 50×50 мм.
3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
4. Для резки используется болгарка с диском по металлу.
5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
6. Для ножек применяется труба Ø50 или 80 мм.
7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы.

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин

Они вставляются в специальные монтажные стаканы.

Совет!
Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница.

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух.

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление. Что касается кнопки запуска, то она должна располагаться в удобном месте для рабочего.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Видео инструкция по сборке вибростола своими руками

https://youtube.com/watch?v=OfWwMwCc6G8

Еще один вариант изготовления самодельного вибростола — видео

Как сделать стол для вибрационного пресса

Конструкция стола для такой разновидности устройств как вибрационный пресс, использующийся при изготовлении этого типа плитки, включает в себя два элемента. А именно раму и ножки к ней.

Что же касается величины стола вибрационный пресса, предназначающегося для изготовления данной разновидности плитки, то он будет определяться размером столешницы. А он определяется на основе объемов производства данной разновидности плитки.

Чем большее количество форм для прессования будет задействовано в производстве данной разновидности плитки одновременно, тем большим размером должна обладать столешница.

Ножки вибрационного пресса для тротуарной плитки

Для изготовления ножек вибрационного пресса вполне подойдет обычная уголковая сталь размером десять см на десять см, швеллер десятого типа, а также труба, которая имеет сечение от восьми до десяти см.

В процессе изготовления вибрационного пресса для производства данной разновидности плитки стационарного типа допустимым является добавление длине его ножек до 25 см. В таком случае основание может будет забетонировать и приварить стойки к закладным элементам.

В случае же самостоятельного изготовления вибрационного пресса, предназначающегося для этой разновидности плитки, переносного типа, к нижним торцам стоек можно приварить пластины, изготовленные из стали толщиной от трех см до четырех см.

Это самым активным образом поспособствует равномерному распределению веса.

• Что же касается рамы стола вибрационного пресса, предназначающегося для изготовления этой разновидности плитки, то верхнюю ее часть делают из швеллера No10-12. Заготовки выкладывают горизонтально.
• Далее швы тщательным образом шлифуются и покрываются краской, которая обладает повышенным уровнем устойчивости к воздействию коррозии. Когда рама будет полностью готова ее необходимо будет проверить на предмет отклонений по плоскости.

Сборка стола для вибрационного пресса

Для того, чтобы собрать стол для вибрационного пресса раму необходимо будет положить нижней частью на горизонтальную поверхность. После чего к углам необходимо будет приварить ножки.

Для обеспечения правильной работы вибрационного пресса надо будет сделать соединение стола со столешницей не слишком жестким, но с некоторым ограничением амплитуды вибрирования.

В качестве мотора вибрационного пресса для производства данной разновидности плитки идеально подойдет ВИ-99/Е.

Этапы рабочего процесса

Самое важное, с чего специалисты рекомендуют приступить к рабочему процессу, это изготовить детальные чертежи будущего пресса

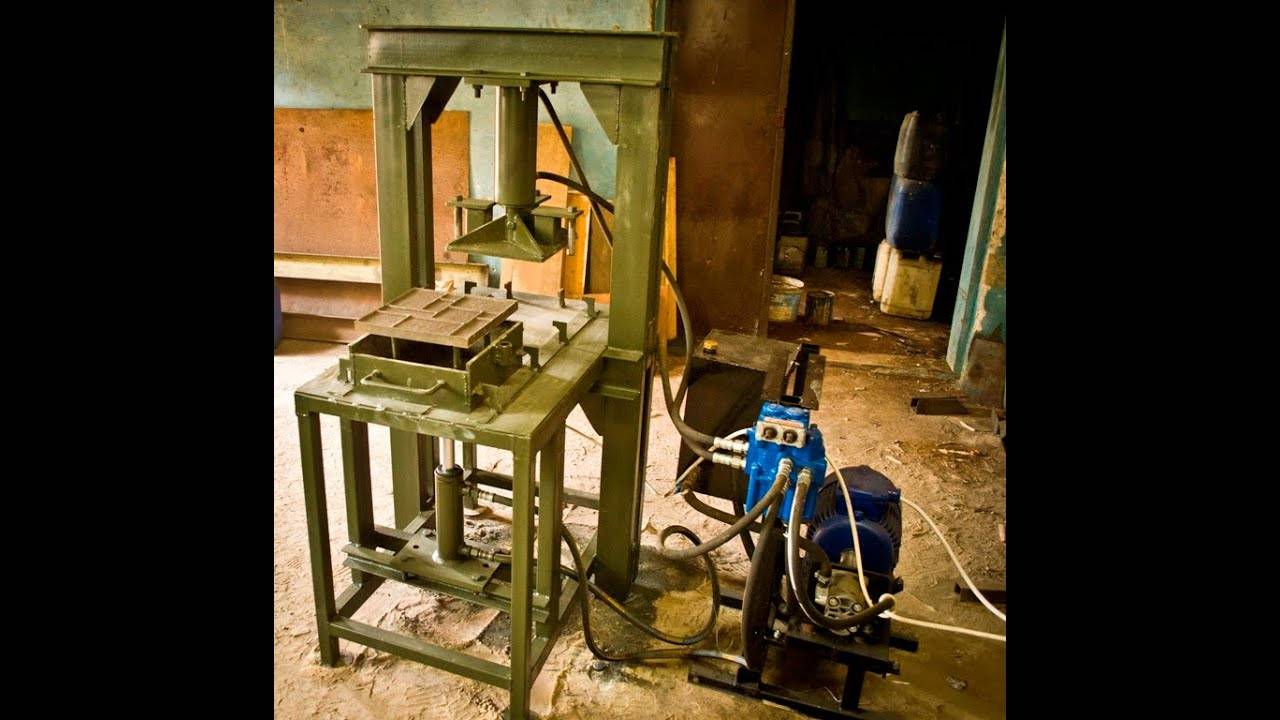

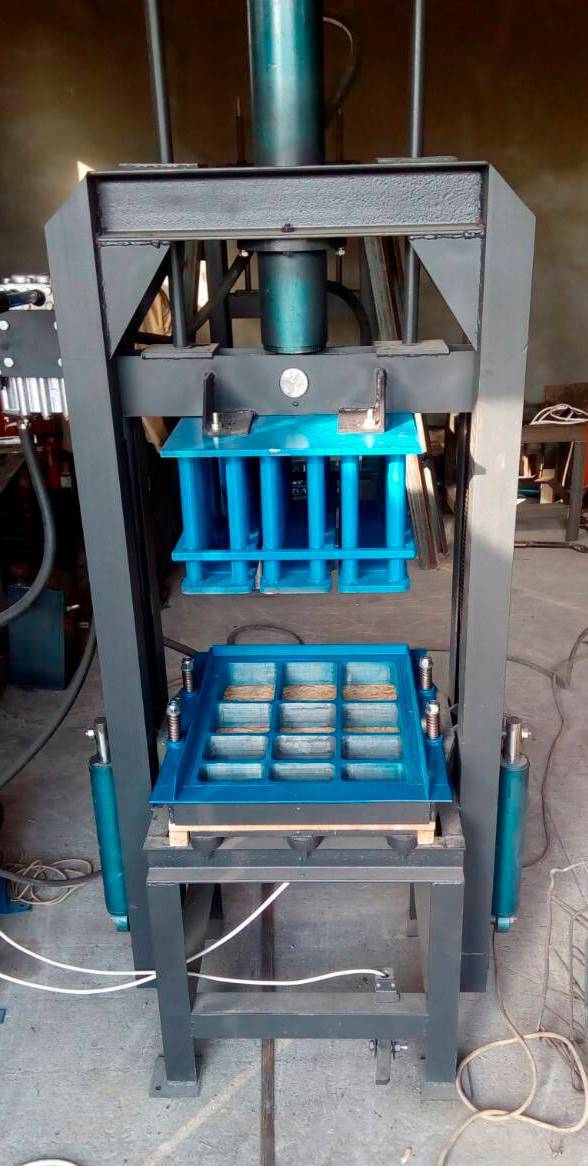

Самодельный вибропресс для тротуарной плитки

Теперь, согласно чертежам, необходимо постепенно изготовить каждую часть будущего станка:

• Ножки. Для работы необходимо приобрести швеллер 10 номера и трубу от 80 до 100 мм диаметра. При помощи болгарки отрезаются 4 заготовки нужной длины. Нельзя забывать о торцовке всех краев заготовок. При изготовлении стационарного станка, к длине ножек необходимо сделать припуск на 26 мм. Это необходимо для того чтобы иметь возможность заглубить ножки вибропресса в основание. Если оборудование будет переносного типа, то на нижние края ножек необходимо приварить стояночные пластины. Благодаря этому станок будет более устойчивым. Для их изготовления используется сталь в 3 мм толщиной.
• Рама. Верхняя часть рамы выполняется из швеллера и двутавра. Все части рамы вырезаются при помощи болгарки и размещаются на ровной горизонтально расположенной поверхности. Это необходимо для того чтобы иметь возможность быстро сварить все части заготовок между собой. После завершения сварочных работ все швы тщательно зачищаются и покрываются специальной краской, обладающей антикоррозийными свойствами.
• Столешница. Эта деталь должна быть устойчивой и прочной. Для этого используются поперечные распорки. Каркас столешницы и распорки выполняются посредством использования стали уголкового типа. Рекомендуемый размер материала 70 мм. Форма и размеры каркаса столешницы должны быть аналогичны таким же параметрам рамы. В случае возникновения разницы в вышеуказанных параметрах, она не должна превышать 7 см. после нарезки заготовок болгаркой и зачистке краев их срезов, они выкладываются на ровную плоскость. После сварки всех заготовок и зачистки сварочных швов, по размеру каркаса вырезается заготовка прямоугольной формы. Для этого используется листовая сталь 8 – 10 мм толщиной. Прямоугольник укладывается на верхнюю часть каркаса и приваривается к нему.

Применение стали в качестве рабочего материала обеспечивается прочность и устойчивость вибропресса во время эксплуатации. Это необходимое условие, так как во время работы оборудование испытывает довольно сильную вибрацию.

Как изготовить стол

Стол представляет собой ножки, приваренные к стальной раме. Рама должна быть прямоугольной. Обычно параметры рамы составляют пятьдесят сантиметров в ширину и семьдесят сантиметров в длину. Более обширные варианты предполагают семьдесят сантиметров в ширину и сто сантиметров в длину. То, насколько большой должна быть рама стола напрямую зависит от размера столешницы, размер которой, в свою очередь должен зависеть от размера брусчатки, которая будет изготавливаться на станке. Стоит учесть, что механизм может создавать плитку толщиной от двух до десяти сантиметров. Высота стола, а, следовательно, и длина ножек, может составлять от восьмидесяти до ста десяти метров.

Первым делом, для изготовления стола нужно изготовить ножки. Для этого потребуется труба диаметром восемьдесят – сто миллиметров. Потребуются четыре заготовки. Отрезаются они простой болгаркой. Все срезы ножек торцуются.

В том случае, если вы собираетесь делать переносной агрегат, на края ножек нужно приварить маленькие пласты стали, по диаметру стоек. Толщина пластин стали должна составлять три – четыре сантиметра. Эти пластины способствуют равномерному распределению веса конструкции.

Для создания рамы потребуется уголковая сталь сто на сто миллиметров. Заготовки из стали нужно нарезать нужными размерами. Вырезанные пласты стали горизонтально укладываются и соединяются при помощи сварки. Чтобы покрыть конструкцию антикоррозийной сваркой, все швы, образованные в результате сваривания, прочищаются и шлифуются при помощи обычной болгарки. После завершений обработки, на раме не должно быть никаких отклонений от общей плоскости, так что пласты нужно устанавливать аккуратно и ровно.

Рама и ножки – это, по сути, единственные элементы стола. Когда они изготовлены, настает время собирать стол. Раму нужно положить вверх ногами и в таком положении приварить к ней ножки. Опоры должны располагаться строго вертикально. Как уже говорилось ранее, все детали станка подвергаются большой нагрузке во время работы, поэтому ножки стоит дополнительно укрепить, чтобы конструкция не сломалась. Для этого используются специальные вставки – косынки. Они изготавливаются из листовой стали, толщина которой должна составлять три – четыре миллиметра. Вставки косынки вырезаются прямоугольными треугольниками. Приваривают их между ножками и столом. Это придает конструкции дополнительную жесткость, а, соответственно, увеличивает ее надежность.

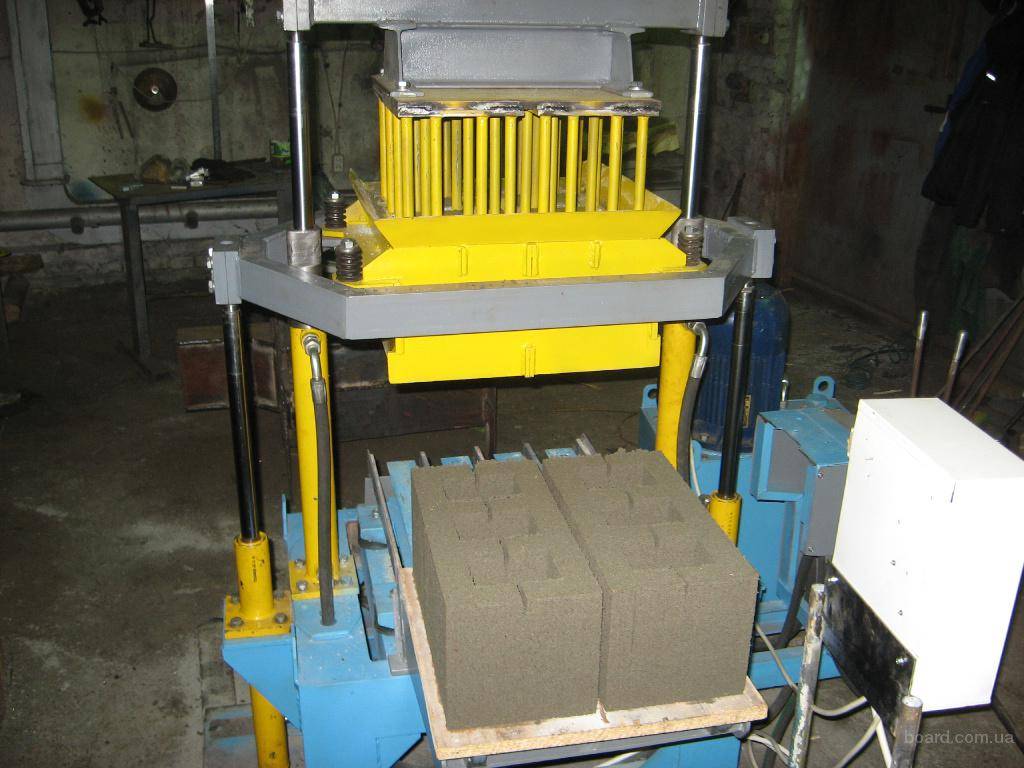

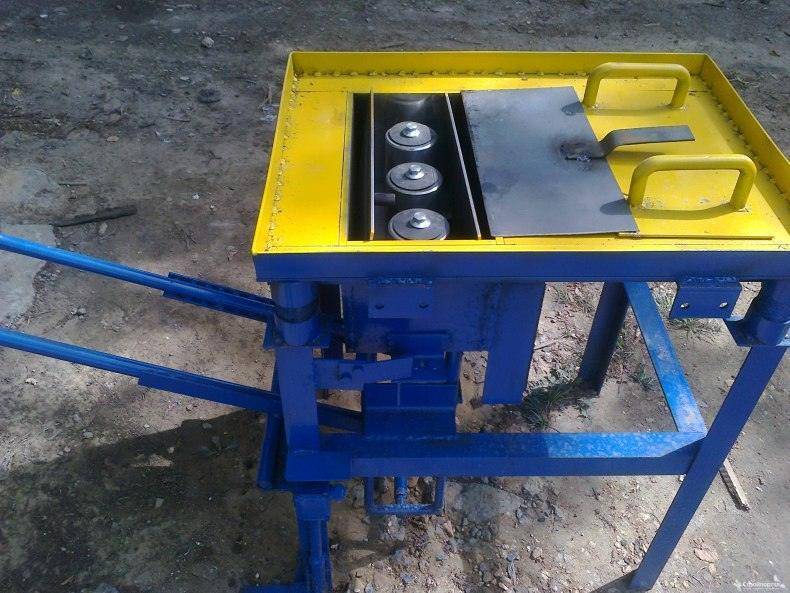

Как сделать шлакоблок своими руками

При необходимости можно самостоятельно при минимальных затратах изготовить шлакоблок . Процесс технически несложный, однако достаточно трудоемкий. Вам понадобится наполнитель – в его качестве можно взять смесь песка, щебня, керамзита или граншлака. Можно ограничиться и единственным доступным материалом.

• Первое, что необходимо сделать – выбрать подходящую форму шлакоблока, которую можно купить, а можно и сделать своими руками. Наиболее экономично выгодный процесс производства предполагает наличие максимально возможного количества пустых образований. Лучше всего выбирать форму шлакоблока с двумя пустыми квадратами – это дает возможность до 60 % сэкономить на наполнителях по сравнению с другими вариантами. Далее следует купить станок для производства (вибропресс) небольшой производительности – достаточно ограничиться одним-двумя шлакоблоками за цикл. Можно и сделать самодельный станок для изготовления шлакоблоков, прилично при этом сэкономив. Необходимо обзавестись чертежом станка, сваркой, электродвигателем (который будет служить в качестве вибропресса) и стальным листом. С помощью досок нужно изготовить форму для шлакоблоков (кстати, покраска формы значительно облегчит последующие извлечение шлакоблока). Сначала варятся основание и фундамент, а потом к углам присоединяются пружины. На основание приваривается лист из стали.

В вопросе, как сделать данные формы, вам помогут опубликованные ниже чертежи и схемы:

схема формы для изготовления шлакоблока схема заливки шлакоблока делаем форму для шлакоблока самодельные формы для изготовления шлакоблоков

А как осуществляется сам процесс производства шлакоблоков при помощи домашних станков можно посмотреть на видео:

Вибростолы

Когда используется технология производства брусчатки методом сухого прессования и вибропрессованием обязательно применяются вибростолы.

Вибростолы – это оборудование, позволяющее получить тяжелый литой бетон, который необходим для получения качественного и долговечного продукта.

Различные модификации этого оборудования могут существенно отличаться друг от друга. Вибростолы могут быть формовочными и распалубочными, а также, могут отличаться по виду вибрации – вертикальной или горизонтальной.

Формовочные вибростолы

Такой станок для изготовления брусчатки обеспечивает достаточную плотность бетона. На столешнице самого стола размещают специальные формы и заливают в них бетонную массу. При вибрации из нее выходит весь воздух, а частички компонентов плотно связываются между собой, благодаря чему достигается максимальная плотность и прочность.

При выборе вибростола следует обратить внимание на несколько элементов:

• Столешницу;
• Вибратор;
• Возможную нагрузку.

Столешница должна быть достаточно толстой, и изготовленной из прочного и качественного материала, чтобы прослужить долгое время.

Вибратор стола должен быть достаточно мощным, для того, чтобы получить высокую плотность даже в крупных изделиях. А регулирование мощности вибрации позволит контролировать ее для изделий разной величины.

Значение максимальной нагрузки также является важным аспектом. Чем больше максимальная нагрузка, тем большее количество изделий можно производить за одно литье. Однако здесь не стоит полагаться на авось, лучше четко знать, какое количество брусчатки будет производиться за один раз, и уже исходя из этого, выбирать вибростолы.

Выбор же направления вибрации напрямую зависит от формы изделия, хотя специалисты рекомендуют использовать при изготовлении и горизонтальную, и вертикальную вибрации. Технически это довольно сложно, поскольку для этого необходимо будет использовать сразу два вибростола. Поэтому не стоит переусердствовать, а использовать один вид направления вибрации.

После процесса заливки и прохода через формовочный вибростол, изделия подвергают сушке. Сушка брусчатки должна происходить в естественных условиях. Ее выдерживают в течение 2-3 суток, в зависимости от погодных условий. Не рекомендуется передвигать поддоны с изделием до 36 часов после формовки, чтобы не нарушить форму изделия и не допустить растрескивания.

Распалубочные вибростолы

Их используют для извлечения готового изделия из формы, после прохождения сушки. Для более качественного изъятия брусчатки, форму рекомендуется нагреть в ванне с горячей водой до температуры от 40 до 70 градусов. Ванна может быть как специально оборудованная, так и обычная. После чего ее помещают на распалубочный стол. При помощи вибрации, готовая брусчатка легко извлекается из формы.

Использование распалубочного стола позволяет изъять изделие из формы без образования сколов на углах и трещин, что может происходить при ручной выемке. Также, чтобы изделие более качественно извлекалось, специалисты рекомендуют перед заливкой смазать формы специальными составами. Однако это не относится к силиконовым и резиновым формам, они прекрасно позволяют извлечь изделие без дополнительных средств.

Популярные модели вибростолов

Вибростол формовочный Вибромастер-ВФ-0,55 – имеет качественную столешницу, изготовленную из металла, толщиной 8 мм. На этом столе, установлен вибратор промышленного типа, с высокой мощностью, которая позволяет более качественно уплотнять бетонную массу.

Вибростолы KNAUER Engineering – это целый модельный ряд вибростолов . Он включает в себя различные по размерам и производительности вибростолы. Изготовитель зарекомендовал себя, как производитель качественной и надежной продукции.

Вибростол расформовочный Вибромастер-ВР-0,55 – как и формовочный стол этой модели, имеет качественную столешницу 8 мм и вибратор промышленного типа. Однако этот стол имеет столешницу меньшего размера. Одновременно можно установить до четырех расформовочных насадок. Укомплектован насадками для выбивания некоторых форм.

Вибролитье

Чтобы запустить такое производство, необходимо иметь несколько устройств, выполняющих технологические функции:

• бетоносмеситель – с помощью этого агрегата происходит замешивание рабочей смеси. В случае производства двухслойной плитки, понадобится несколько установок;
• специальные формы – в них формируется вид плиточного изделия, поэтому они могут отличаться своими габаритами и формой.

Такие пресс-формы могут изготавливаться из самого разного материала:

• дерева;
• стали;
• пластмассы.

Форма должна быть изготовлена так, чтобы специалист мог ее легко эксплуатировать долгие годы

Поэтому прочности такого изделия уделяется большое внимание
