Варианты русских печей с лежанками и как сложить самому

Пуско-наладочные работы

После завершения сборки русской печи начинаются пуско-наладочные работы. Это важный этап, который позволяет убедиться в правильности установки и соответствии печи требованиям безопасности.

Во время пуско-наладочных работ осуществляется тщательная проверка всех компонентов печи: дымохода, камеры сгорания, воздухозаборника и дверцы. Проверяется герметичность соединений, правильность установки и закрепления элементов печной конструкции.

Также проводится испытание работы печи на различных режимах нагрева. Проверяется равномерность нагрева, достижение требуемых температур, работа дымохода и вывода газов из помещения.

При необходимости выявляются и устраняются возможные дефекты: небольшие трещины, неплотности соединений, неправильная работа заслонок. Также проводится регулировка параметров сгорания и направления выпуска дыма.

Важно отметить, что пуско-наладочные работы должны проводиться специалистом с соответствующим опытом. Только после успешного завершения этих работ можно считать печь полностью готовой к эксплуатации

Запуск печи в первый раз

После тщательной сборки и установки русской печи своими руками, наступает момент первого запуска

Чтобы все прошло гладко и безопасно, важно следовать определенной последовательности действий

Перед запуском печи необходимо провести осмотр и проверку всех элементов конструкции. Убедитесь, что все детали установлены правильно и надежно закреплены. При необходимости, произведите корректировку и исправление недочетов.

Далее, перед началом работы предварительно просушите печь. Зажигайте маленький костер, чтобы обеспечить естественное высыхание материалов и избежать возможных трещин и деформаций.

Первый запуск печи должен проходить медленно и постепенно. Не заряжайте сразу большое количество дров, чтобы избежать резких изменений температуры и возможных повреждений материалов. Сначала разожгите маленький костер и дайте печи прогреться медленно.

Важно следить за температурой печи в процессе запуска. Используйте термометр, чтобы контролировать рост температуры

Постепенно добавляйте дрова и увеличивайте горение, поддерживая плавное и равномерное нагревание печи.

При обнаружении каких-либо неполадок или нештатных ситуаций, немедленно прекратите работу и проконсультируйтесь с профессионалами. Не рискуйте своей безопасностью и здоровьем.

Грамотное регулирование тяги

Правильное функционирование русской печи напрямую зависит от грамотного регулирования тяги. Тяга — это естественное движение воздушных масс в дымоходе, которое обеспечивает подачу кислорода в печную камеру и отвод продуктов сгорания. Регулирование тяги необходимо для оптимальной работы печи, а также для предотвращения обратного тяги.

Оптимальная тяга обеспечивает равномерное сгорание дров и эффективное нагревание помещения. Для достижения этого момента необходимо установить дверцу печи правильно, чтобы не было никаких зазоров и было обеспечено герметичное закрытие. Когда дверцу открывают, тяга увеличивается, и воздух активно поступает в печь. При закрытой дверце тяга должна оставаться стабильной, чтобы продукты сгорания покидали печь и не задерживались внутри.

Для регулирования тяги также используют дымоходы с различными сечениями, высотой и диаметром. Возможно использование пружинных клапанов и других устройств, которые помогают регулировать тягу в зависимости от текущих условий

Важно помнить о надежной вентиляции помещения, чтобы избежать нарушений в работе печи

Грамотное регулирование тяги — это неотъемлемая часть процесса установки русской печи. Следуя правилам и обеспечивая правильное открытие и закрытие двери, установку соответствующих устройств и осуществляя контроль за работой печи, вы обеспечите комфортное отопление вашего дома и повысите эффективность печи.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Конструкция русской печи

Чертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

Схема устройства традиционной русской печи состоит из следующих отделов:

• подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
• холодная печурка – в ней хранят посуду. Также сооружается не всегда;
• шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
• под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
• горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
• перетрубье – это ниша, над которой начинается труба дымохода;
• вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
• лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

https://youtube.com/watch?v=BbvQPy55lgQ

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

1. Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
2. Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
3. Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
4. Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
5. Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
6. Простые отопительные приборы.
7. Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
8. Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

• «Дом»;
• «Сам»;
• «Делаем сами»;
• «Советы профессионалов»;
• А.М. Шепелев «Кладка печей своими руками»;
• Я.Г. Порфирьев «Печные работы»;
• П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

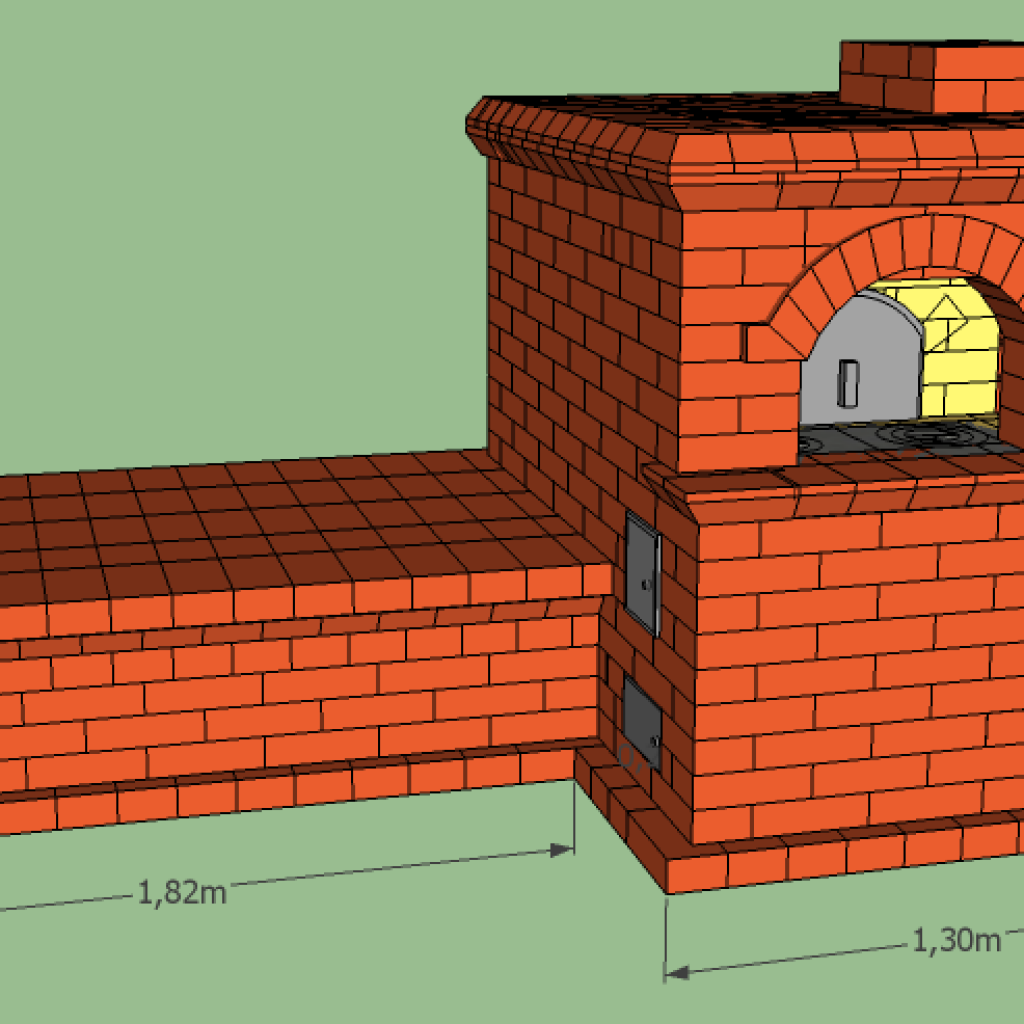

Конструкция русской печи с лежанкой

Конструкция русской печи с лежанкой

Деревенская русская печка с лежанкой в своем корпусе имеет углубленное горнило (топочную камеру) с глухим подом. В старых деревнях оно было со сводчатым потолком. В нем после прогорания дров долго сохранялась высокая температура, что позволяло готовить хлеб и пироги, топленое молоко среди углей и другую пищу.

Новости СМИ2

Современные модели отличаются от старинных печных конструкций, но весь функционал и архитектура повторяются. Подобные сооружения актуальны для российских, украинских, белорусских, молдавских и румынских сельских домиков. Схема и описание конструкции печи представлены следующими элементами:

• опечье – фундамент;
• подпечье – пространство внизу печи для просушки дров и содержания животных (например, цыплят);
• горнило (топливник) – топочная (варочная) камера;

• щека – передняя стенка топки;

• устье (чело) – вход в горнило;
• свод – верхняя арочная часть горнила;
• под – дно топливника (горнила) с небольшим уклоном для удобства закладки дров и посуды с продуктами;
• шесток – площадка перед устьем для посуды с пищей, вместо него может быть чугунная плита с дополнительной топкой – подтопком;
• подшесток – холодная печурка для хранения посуды;
• печурки (горнушки) – мелкие ниши в корпусе для увеличения теплоотдающей поверхности и сушки трав, грибов, посуды, одежды, обуви и проч.;
• хайло – суживающееся кверху отверстие над шестком для отведения дыма.

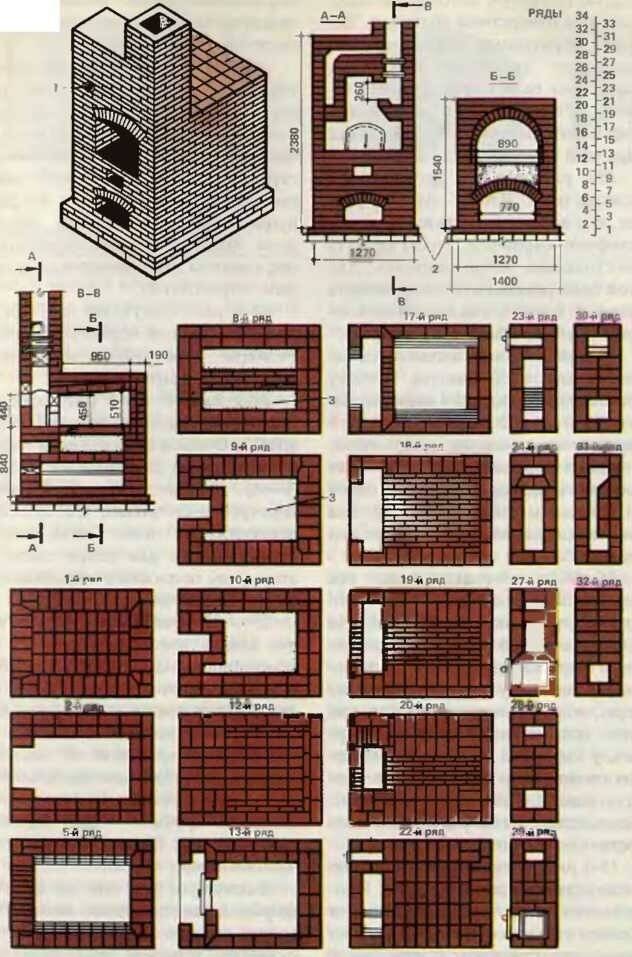

Порядовка и описание кладки

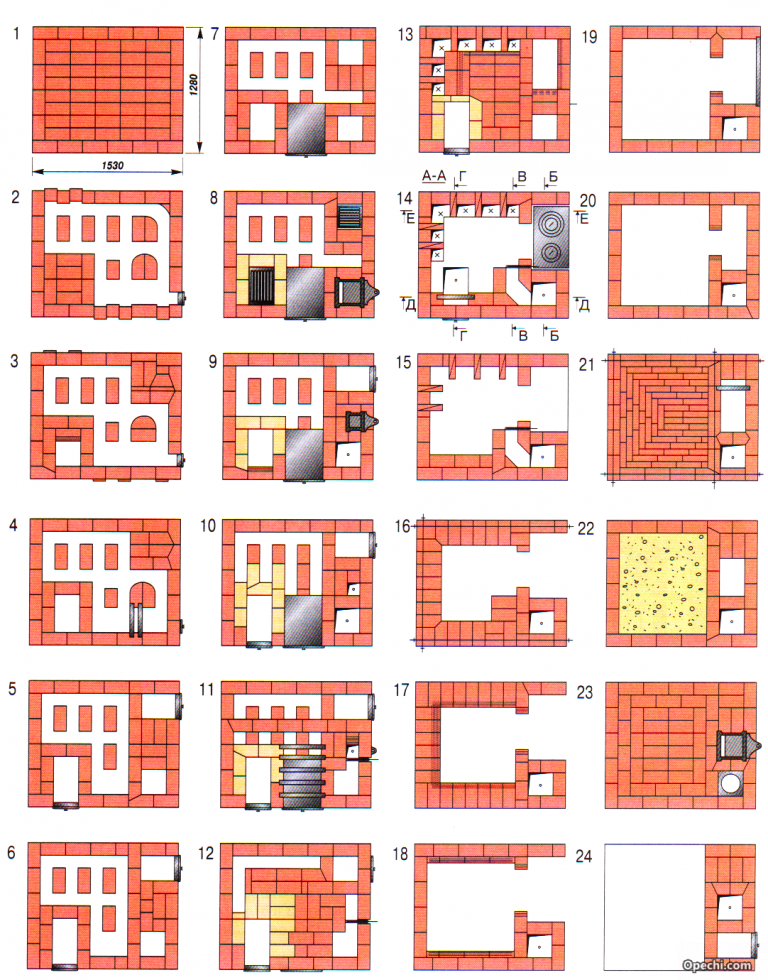

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

• 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

• во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

• в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

• кладка 4-го ряда аналогична 2-му;

• 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

• 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

• 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

• с 9-го по 11-й ряд — формирования топки, установка плиты;

• с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

• 17-й и 18-й ряды — сужение сводов ниши;

• с 19-го по 21-й ряд — завершение кладки лежанки;

• 22-й ряд — формирование хайла;

• с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.

Отопление

Для начала, скажем, что традиционная русская печка – это отопительная конструкция, в качестве теплоносителя использующая дрова и различные древесные материалы. Строительство русской печи производится посредством обычной кирпичной кладки, впрочем, ее конструкция довольно сложна и подразумевает наличие целого лабиринта ходов, через которые выходит дым и проходит тепло, согревая внутренние помещения дома. Для регулировки подачи тепла и вывода дыма, а также контроля силы тяги в русской печи используются две специальные заслонки.

Русская печка с подтопком (Полный прогрев) №01 Размер 1,30 на 1,45. Предназначена для обычного крестьянского дома. Кирпич ручной формовки «Донские зори»

Подобные печи не должны располагаться вблизи газовых и электрических котлов. Данное отопительное устройство необходимо оборудовать дымоходом, чтобы удалять остатки продуктов сгорания наружу. Эта печка должна стоять в таком месте (центр дома), чтобы обогревать всю площадь помещения. В небольшом доме печь строится на кухне, где в ней готовят еду и пекут пироги.

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

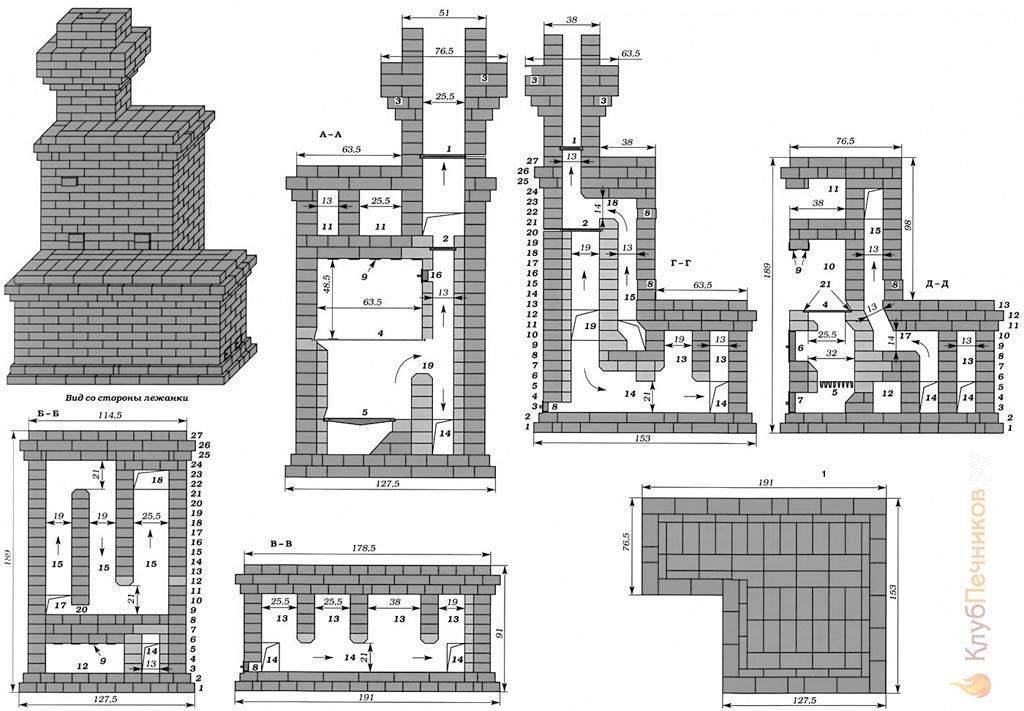

Схема

Благодаря особой конструкции в русской печи обеспечивается встречное движение потоков дыма и поступающего в топку холодного воздуха. Перемешивания почти не происходит, но при этом входящий воздух подогревается, чем обеспечивается максимально эффективное горение топлива.

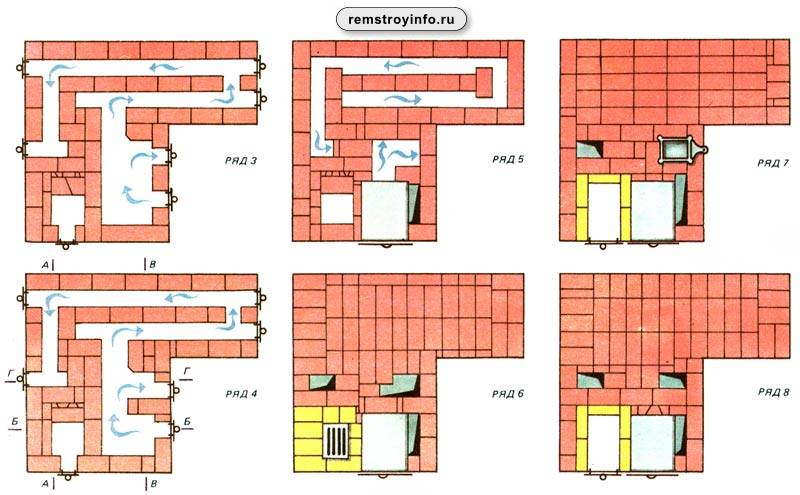

Схема кладки печи

Дым через устье и хайло следует в дымоход. Но благодаря наличию наклонных поверхностей и порожка движение его является сложным: дым несколько раз оборачивается, за счет чего успевает догореть имеющийся в нем пиролизный газ (этот процесс называется дожиганием). Кроме того, дольше оставаясь в пути, дымовые газы успевают отдать больше тепла телу печи.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

• Огнеупорный кирпич 1100 шт.
• Дверки, колосниковая решетка, чугунная плита, ревизия.
• Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.
• Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

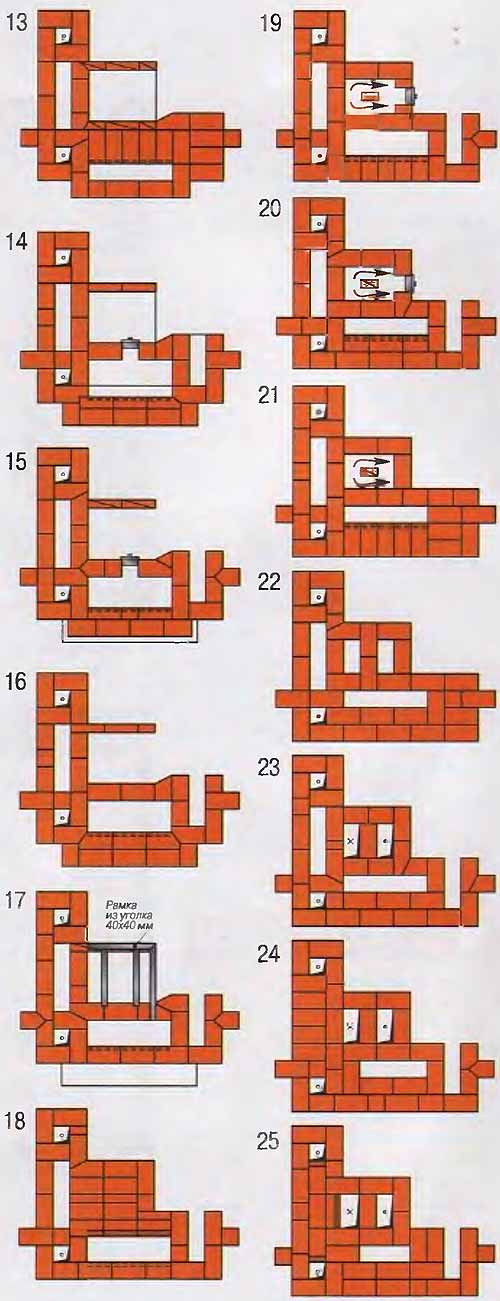

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

• 1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.
• 2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.
• 3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.
• 4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.
• 5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал.
• 6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.
• 7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.
• 9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.
• 10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.
• 12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.
• 17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.
• С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.
• 22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.
• С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

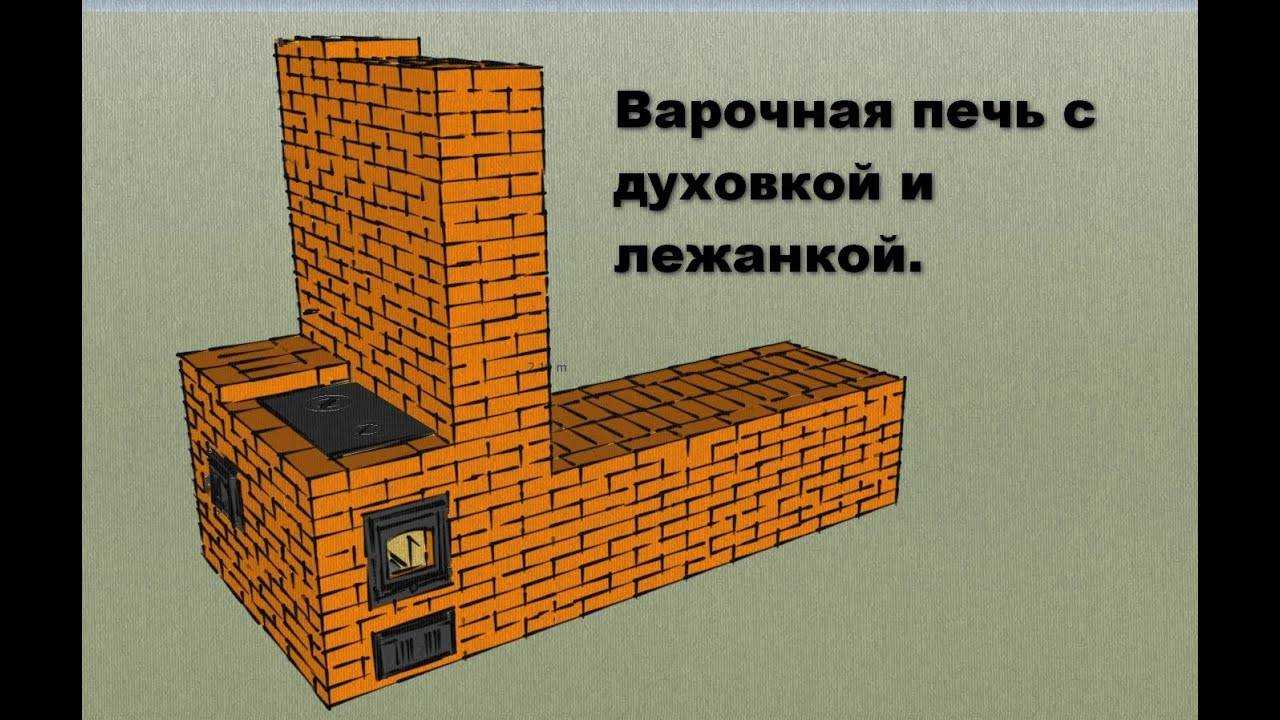

Схема русской печи с варочной плитой

На Руси готовили прямо в печи, оставляя блюда томиться в остывающем горниле порой на много часов. В современных моделях часто встраивается дровяная плита, дающая возможность готовить на открытом огне. Её располагают прямо над дверцами топочной камеры.

Варочную поверхность чаще всего делают из чугуна — это теплоёмкий и долговечный металл, который имеет особенность не отдавать жар непосредственно в окружающее пространство, а удерживать в себе. Это позволяет создать комфортные условия для готовки — вокруг плиты не образуется зоны с перегретым воздухом.

Фото 3. Схема русской печи с лежанкой и плитой из чугуна. Также указаны размеры готового устройства.

Успешное приготовление блюд обеспечат специальные отверстия в плите, дающие открытому пламени прямой доступ к стенкам посуды. Чтобы увеличивать или уменьшать интенсивность нагрева предусмотрены съёмные чугунные круги, изменяющие диаметр конфорки.

Внимание! При всех положительных свойствах чугун — очень хрупкий материал

Если неосторожно облить водой раскалённую варочную поверхность, она растрескается. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены

Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены.

Схема дымохода

Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:

Печной дымоход помимо самой трубы имеет следующие элементы:

• разделка. нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
• выдра: это узел прохода дымохода сквозь кровлю;
• оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.

Важной! Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи

Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

Старинная русская печь в избе

К достоинствам таких печей относят:

• долгий срок службы при правильном уходе;
• способность часами удерживать тепло;
• множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
• способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

• печь в доме отнимала много полезной площади;
• из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
• требовала большого количества топлива;
• топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).
