Заземление в розетке: для чего нужно и как работает

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

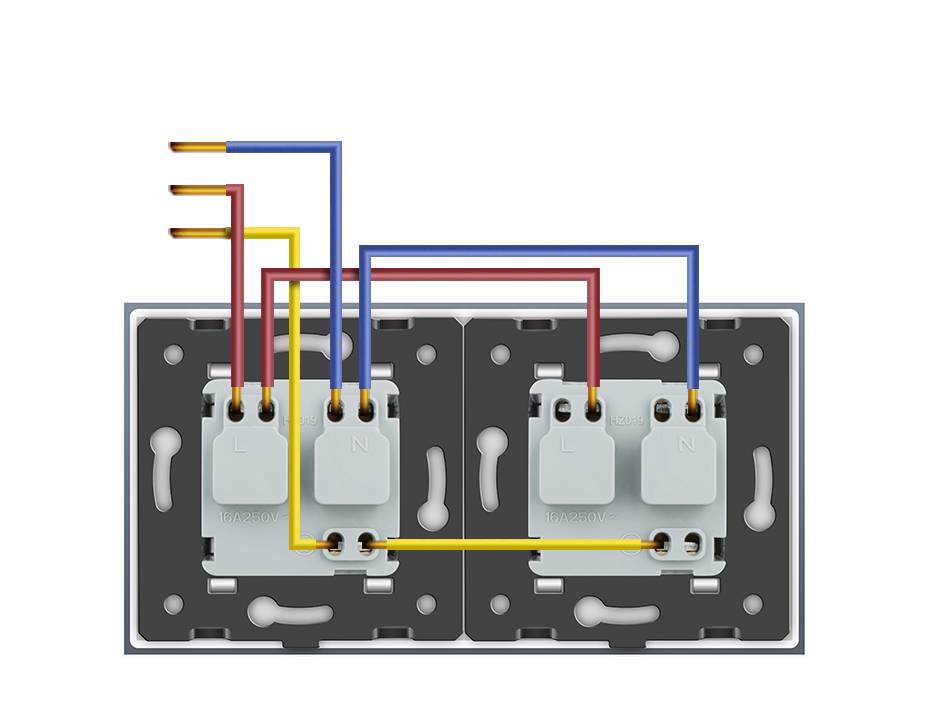

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам. Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами

Главное, чтобы заземление было установлено верно

Их можно свободно менять местами. Главное, чтобы заземление было установлено верно

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

https://youtube.com/watch?v=YZ–N5Zr0GI%23t%3D132

Важность заземления розетки для электробезопасности

Заземление розетки является одним из основных мероприятий по обеспечению электробезопасности в доме или офисе. Оно необходимо для правильного распределения и отвода электрического тока из электрической сети.

Заземление выполняет следующие функции:

1. Предотвращает возникновение электрического удара при случайном контакте с проводящими элементами устройств.
2. Защищает оборудование от повреждений при возникновении разности потенциалов.
3. Улучшает качество электросигналов, устраняя помехи.
4. Снижает риск возникновения пожара и короткого замыкания в электрической сети.

При отсутствии заземления электрический ток может пойти по непредназначенному пути, например, через человека, что может привести к серьезному поражению электрическим током и даже к летальному исходу.

Помимо предотвращения утечки электричества, заземление выполняет еще одну очень важную функцию — защиту оборудования от повреждений при возникновении разности потенциалов. Разность потенциалов может возникнуть, например, при неисправности электроприбора или при пробое изоляции. Заземление обеспечивает отвод тока в землю, предотвращая такую разность потенциалов и защищая оборудование от повреждений или полного выхода из строя.

Заземление также улучшает качество электросигналов, устраняя помехи. Помехи могут возникать из-за внешних или внутренних источников, таких как оборудование, устройства передачи данных или электромагнитное излучение. Заземление предоставляет «электрическое убежище» для электросигналов, позволяя им пройти более короткий и безопасный путь до земли.

Наконец, заземление снижает риск возникновения пожара и короткого замыкания в электрической сети. При неисправности с проводкой или электрооборудованием может возникнуть искра, которая может привести к возгоранию. Заземление обеспечивает контролируемый путь для тока в случае короткого замыкания, минимизируя возможность возникновения пожара.

Таким образом, заземление розетки играет ключевую роль в обеспечении электробезопасности и защите оборудования от повреждений. Необходимо всегда убедиться в правильном подключении заземления в розетку и регулярно проверять его функционирование для обеспечения безопасного использования электроустройств.

Что делать не рекомендуется

Запрещено использовать качестве заземлителей водопроводные и газовые трубы

Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Как узнать, есть ли заземление в розетке

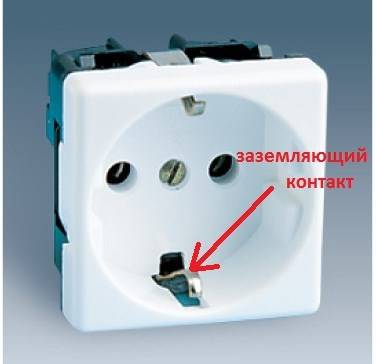

1. Визуально проверить розетку. Розетки с заземлением имеют 3 отверстия – для контакта фазы, нуля и заземляющего провода. Если отверстий два, то ваша розетка не имеет заземления. Также на корпусе розетки может быть обозначение символа земли (пример: ).

2. Использовать тестер. Тестер или измеритель напряжения позволит быстро и точно определить, есть ли заземление в розетке. Для этого нужно вставить один щуп тестера в отверстие для контакта земли, а второй щуп – в отверстие для контакта фазы. Если тестер покажет напряжение, то заземление не работает, если нет – заземление функционирует.

3.Обратиться к электрику. Если у вас нет необходимых инструментов или вы не уверены в своих силах, то лучше обратиться к профессиональному электрику. Он сможет быстро проверить заземление в розетке и принять меры, если заземление не работает.

Не забывайте, что наличие заземления в розетке – это основа безопасности. Правильно работающее заземление защищает от возникновения опасного контакта с электричеством.

Бытовые методы проверки наличия заземления

Если понятно, зачем нужно заземление в розетке, остается вопрос, как узнать, работает ли оно — ведь на практике ноль в сети заземлен всегда, а по факту подключение идет по одному и тому же проводу. Здесь надо понимать, что в некоторых случаях заземление является дополнительным нулем, но по возможности с меньшим сопротивлением провода.

Также следует учитывать, что электропроводка в квартире может быть выполнена правильно, но при отсутствии отдельных заземляющих клемм на лючке провод можно оставить без подключения до тех пор, пока в доме не будет установлена ​​отдельная заземляющая шина.

Для самой простой проверки вам понадобится индикатор или тестер напряжения, контрольная лампочка и отвертка.

Визуальный осмотр

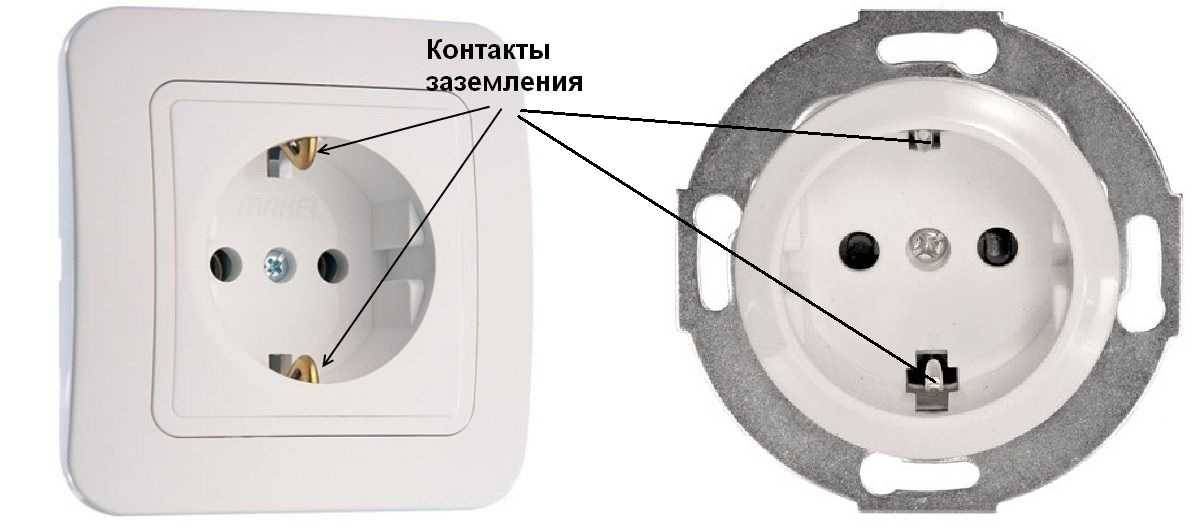

Первым делом нужно посмотреть на конструкцию розеток в доме — они могут быть только с двумя отверстиями под вилку или с дополнительными контактами.

В первом случае понятно, что сама по себе конструкция розеток заземления не предусматривает. Во-вторых, что наложение на них охраны в принципе возможно, но есть ли она на самом деле, надо проверить дополнительно.

Затем демонтируется сама розетка — здесь надо смотреть, сколько проводов выходит из стены и какого они цвета. По стандартам фаза подключается коричневым (черным, серым, белым) проводом, нулевой — синим, а заземление — двухцветным желто-зеленым.

В старых домах это может быть просто двух- или трехжильный провод сплошного цвета. Если используются только два провода, это явно свидетельствует об отсутствии заземления. Если выходят три провода, потребуется дополнительная проверка.

Кроме того, нужно осмотреть щит возле электросчетчика – если в квартиру входит всего два провода, это тоже говорит об отсутствии заземления в первую очередь.

Зануление при отсутствии заземления

Удаётся обнаружить только два провода, входящие в квартиру, но в то же время при осмотре розеток видно, что контакты на заземление и нулевой провод закорочены друг на друга перемычкой.

Такой вариант подключения называется занулением, но применять его по правилам ПУЭ запрещено, так как в случае короткого замыкания напряжение сразу высвечивается на приборных коробках и велика вероятность поражения человека электрическим током.

Даже без короткого замыкания такое соединение опасно довольно распространенной поломкой — перегорает нулевой провод на вводном автомате. При этом фаза через контакты приборов находится на нулевом проводе, который после перегорания не подключается к земле. Индикатор напряжения покажет фазу во всех розетках.

О том, что такое обнуление и чем оно опасно, смотрите в этом видео:

Как определить наличие заземления

Если к розетке подключено три провода и все они подключены к ней, проверить работоспособность заземления можно с помощью тестера или обычной лампочки.

Для этого необходимо определить, на каком проводе находится фаза, что и делается индикатором напряжения. В этом случае, если фаза обнаружена на двух проводах, сеть неисправна.

Когда фаза найдена, к ней прикасаются одним проводом лампочки, а другим прикасаются попеременно к нулю и земле. При прикосновении к нулевому проводу лампочка должна загореться, но при наличии заземления нужно смотреть на поведение — возможны следующие варианты:

• Лампочка не загорается. Это означает, что заземления нет — скорее всего провод никуда не подключен в распределительном щитке.
• Лампочка загорается так же, как и при подключении к нулевому проводу. Значит есть заземление и в случае короткого замыкания току будет куда деваться, но нет защиты реагирующей на ток утечки.
• Лампочка начинает загораться (в некоторых случаях загорается недостаточно), но потом отключается электричество во всей квартире. Это означает, что заземление подключено и работает исправно – на вводном экране квартиры есть УЗО, отсекающее напряжение при возникновении тока утечки, идущего на заземляющий провод.

При проверке обращайте внимание на яркость лампочки или на то, какие значения показывает вольтметр. Если лампочка по сравнению с подключением к нулевому проводу светится тусклее (или напряжение ниже), то сопротивление заземляющего провода выше и КПД низкий

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если у вас нет заземления или зануления корпус поврежденного устройства для электрической цепи ничего собой не представляет, пока вы его не коснетесь, конечно. Вы подходите к прибору, стоите на полу, пол имеет хоть и слабый, но какой-то контакт с землей. При прикосновении к корпусу ток начинает протекать через вас в землю. Для протекания тока нужна разность потенциалов, а потенциал фазного провода всегда больше потенциала земли. Получается, что вы замыкаете фазный провод на землю своим телом.

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Действительно ли вам нужна земля?

Как мы уже узнали, каждой электрической схеме нужна хотя бы одна цепь возврата тока к источнику, в этом смысле всем схемам нужна «земля». Обычно, эта «земля» также выступает в качестве базисного узла, относительно которого могут быть измерены все напряжения, присутствующие в схеме. Тем не менее, не все цепи подключаются к сети питания (например, устройства с питанием от батарей), поэтому им не нужно «заземление на землю», или, если точнее, цепь возврата тока через землю. Подобно им, устройствам в корпусах из неэлектропроводящих материалов также не нужна цепь возврата тока через шасси для обеспечения безопасности. Что им нужно – это лишь иметь возможность как-то по другому назвать цепь возврата тока, чтобы избежать путаницы с заземлением, однако эта проблема выходит за рамки данной статьи.

Теперь вы знаете о каждом из этих типов «земли»

Важно также уметь узнавать их на схеме, чтобы ваши электронные устройства могли работать правильно и безопасно. Ниже вы найдете наиболее часто используемые обозначения сигнальной земли, заземления на шасси и заземления на землю

Поскольку это стандартные символы, вы можете также столкнуться со схемами, в которых символы будут другими. Если это произошло, обязательно проверьте их значения – это поможет обеспечить вашу безопасность.

Мы надеемся, что эта статья помогла прояснить некоторую путаницу в том, что такое «земля». Термин многозначный и, в зависимости от контекста, может означать цепь возврата тока, базисный узел или и то, и другое. Помните, что это лишь вершина айсберга. О «землях» написаны целые книги, и о том, как следует организовывать цепи возврата сигнала в различных устройствах.

Теперь у вас есть базис для понимания этих книг, а также принятия правильных конструктивных решений при разработке собственных схем. Тщательно продумывая пути возврата сигнала, вы можете минимизировать перекрестные помехи различных участков цепи и сделать эксплуатацию вашего изделия безопасным, что поможет вам хорошо спать по ночам. Получайте удовольствие от разработки схем и помните, что земля – для картошки и морковки!

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

• зачистите провода, которые подводят электропитание к розетке;
• удалите декоративную крышку;
• ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

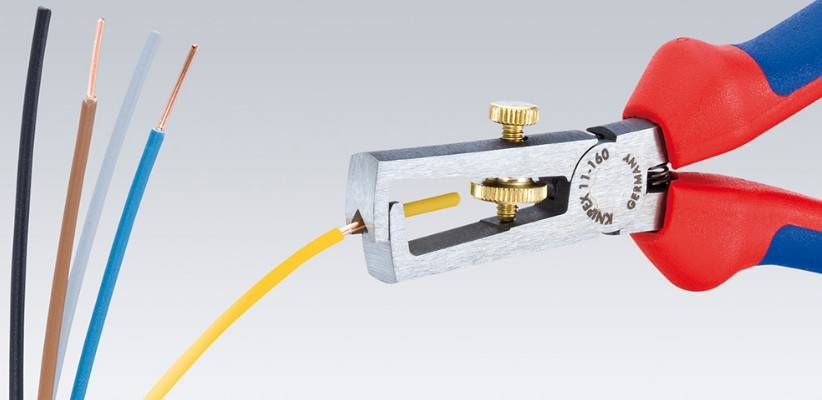

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Способы проверки заземления

Проверка заземления в розетке становится актуальной, когда человек приобретает или арендует новую квартиру или дом. Узнать, есть ли заземление, для начала можно по внешним признакам.  Для этого надо проверить наличие биметаллических пластин в прорезях на корпусе.

Затем можно вскрыть корпус розетки. Необходимо обесточить помещение, выключив ввода электроэнергии, и открутить винт, на который крепится крышка. К клеммам розетки должны быть подключены три проводника: фазный, нулевой и заземляющий. Определить, какой провод идёт на заземление в розетке, можно по цвету и сечению. Он должен быть зелёным, с увеличенным сечением. Проводник подсоединяется к контакту шины, связанной с биметаллическими пластинами. После проверки корпус необходимо собрать.

Наиболее точный способ определения рабочего состояния заземляющей шины – воспользоваться специальными приборами, например, вольтметром или мультиметром. Выполнять такую проверку можно при наличии соответствующих знаний и подготовки, так как при тестировании напряжение бывает подключено.

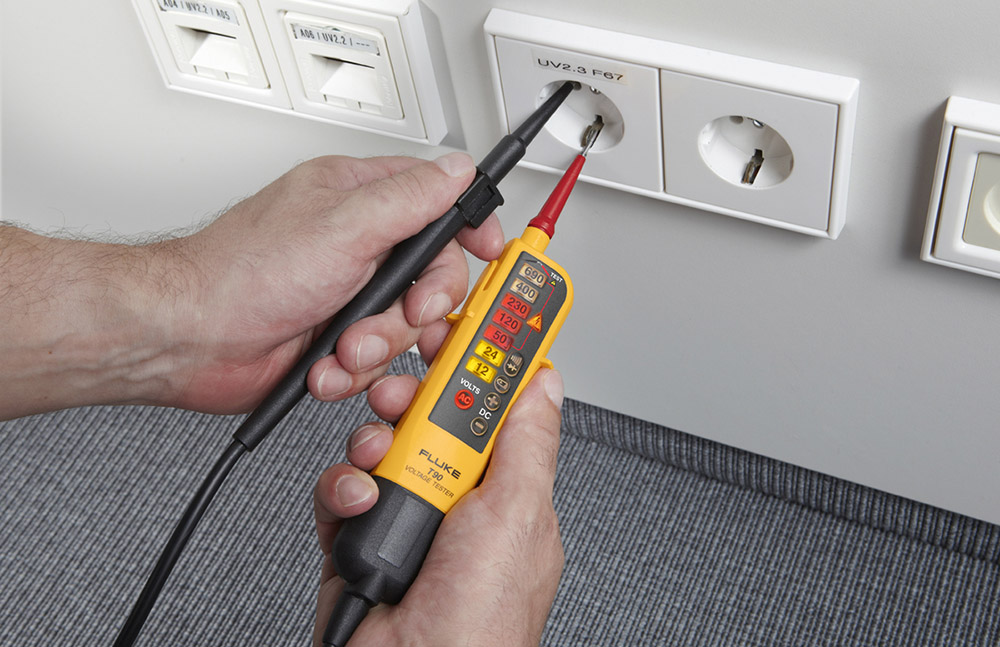

Тестируют розетку вольтметром следующим образом:

1. Выбирают режим переменного напряжения с диапазоном измерения 600 В.
2. Щупы вольтметра подключают на контакты розетки, записывают показания в первую колонку.
3. Один щуп подключают на контакт заземления.
4. Второй щуп по очереди подключают на контакты розетки, делают и записывают измерения во вторую колонку.
5. Записи сравнивают. Если показатели во второй колонке равны или меньше показателей в первой колонке, значит, заземление присутствует.

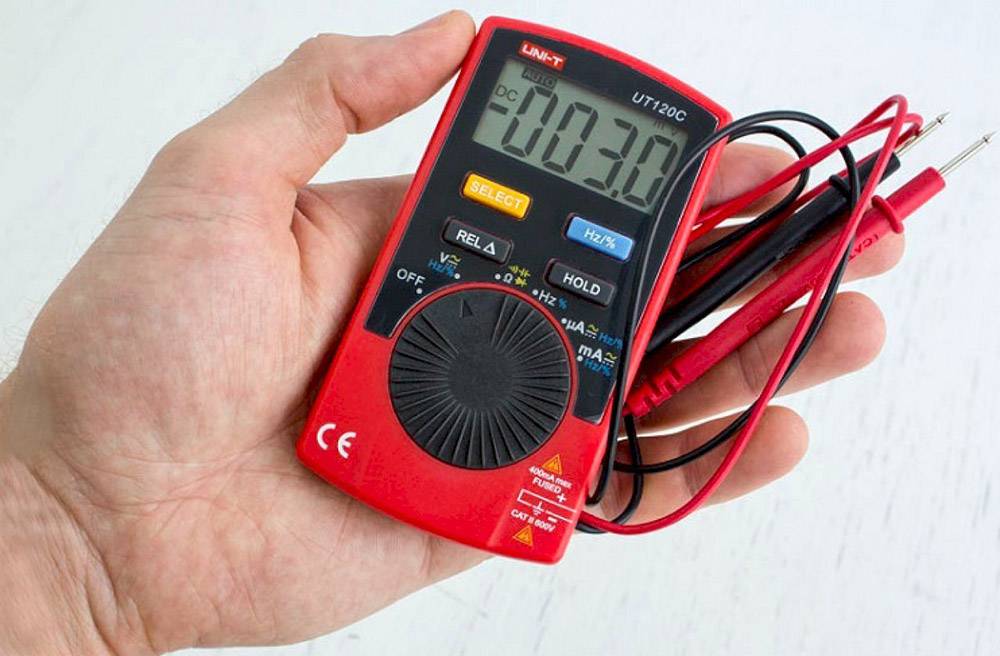

Аналогично можно проверить розетку при помощи мультиметра, который удобен тем, что позволяет сразу видеть цифровые показатели на дисплее.

Заземление в розетке: для чего нужно и как работает

Популярный материал: золото или медь?

Один из важных вопросов, касающихся заземления в розетке — это материал, из которого изготавливается заземляющий провод. Раньше наиболее популярен был использование меди, однако в последнее время все большую популярность приобретает золото.

У золота и меди есть свои преимущества и недостатки. Золото коррозионностойкое, что означает, что оно не окисляется под воздействием окружающей среды, а медь легко подвергается коррозии, что ухудшает качество заземления. Однако медь более проводима, что позволяет получить более стабильное и надежное заземление.

• Для большей надежности заземления необходимо использовать провода медь, до 35 мм²;
• При малой площади жилы, наводки могут дать ложный импульс на вход «нуля» и «фазы», что может повредить электроприбор. Поэтому, используется медь;
• Если заботиться о прочности и износостойкости заземления, то следует использовать золото;

В целом, можно сказать, что материал заземляющего провода выбирается в зависимости от потребностей и условий эксплуатации техники и оборудования.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

• Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
• Обеспечивает стабильную работу системы автоматического отключения.
• Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

• Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
• При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Основные правила подключения розетки с заземлением

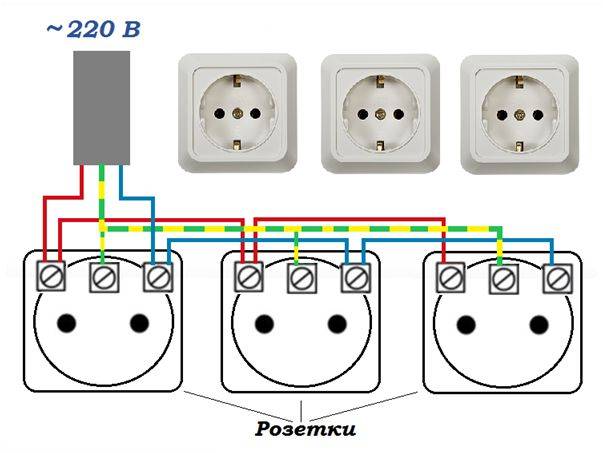

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то вытекает соединить специальные клеммы-перемычки между устройствами. Не стоит слишком мощно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в дыра в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

В этом случае существует два выхода из ситуации: монтаж энергоснабжающим и организациями добавочного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже добавочного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то пуще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие рослую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предупредит смертельную травму.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Как подключить розетку с заземлением – простые рекомендации для установки

Мнение эксперта Стребиж Виктор Павлович, эксперт по освещению и электрике Любые вопросы задавайте мне, я помогу!

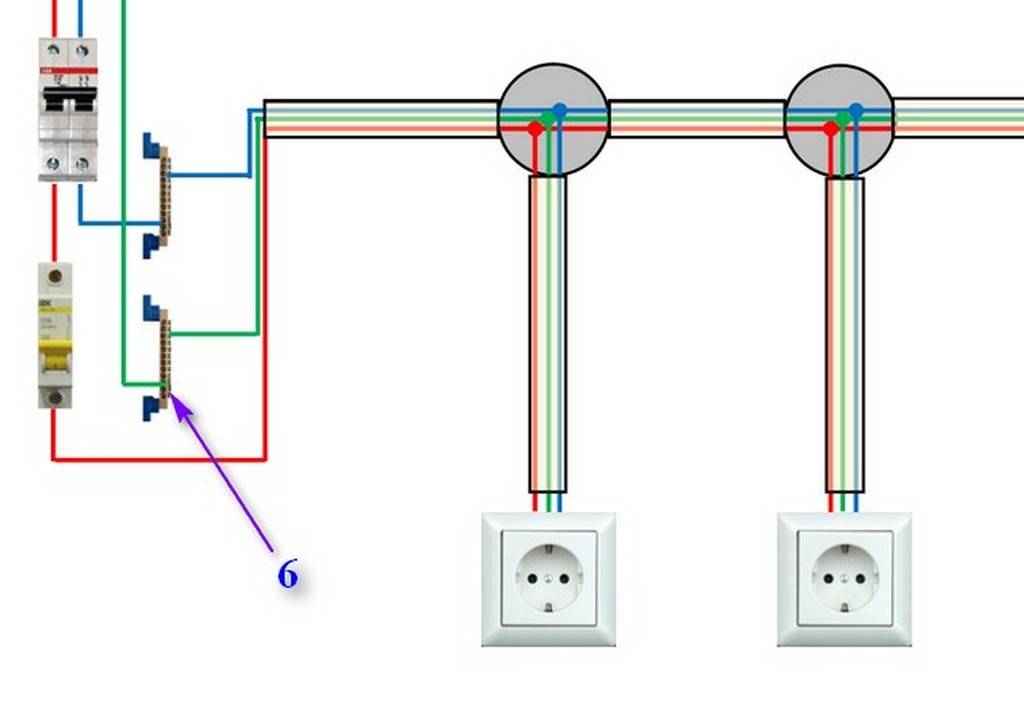

По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки. Если же вам что-то непонятно, пишите мне!

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.
