Розетка с пультом дистанционного управления: виды управления и самостоятельная сборка

Как управляют розетками с пультом

Существует несколько способов связи приемника и пульта управления. Перечислим их, описывая достоинства и недостатки.

Механическое управление

Что-то по типу — «Красная Шапочка, дерни за веревочку дверь и откроется». К нему можно причислить даже простое выдергивание вилки за шнур (не рекомендую, опасно).

Из-за примитивности даже не будем рассматривать. Хотя надо отметить, что первые пульты дистанционного управления телевизоров использовали именно этот способ.

Пример механического ДУ — тросик для спуска затвора фотоаппарата

По проводному каналу

Один из самых надежных каналов абсолютно защищенный от помех. Многие ракеты и торпеды небольшой дальности управляются именно по проводам, но для розетки это не дистанционное управление (получаем дополнительные провода для управления проводами). Поэтому тоже не рассматриваем.

Проводное дистанционное управление (тоже для фотоаппарата)

Акустическое управление

Способ не самый лучший, так как очень боится помех, а речь и музыка могут быть источником ложного срабатывания. Даже если фильтровать звук, все равно могут быть ошибки (на смартфонах команда «О’кей, Гугл» иногда включается сама по себе, при разговоре).

Пульт ДУ телевизора с управлением инфразвуком, работает вечно и без батареек

Эту тему тоже не будем разрабатывать подробно, чтобы не отдалится от розеток, но, возможно, стоит к ней обратиться серьезно по двум причинам.

Для управления лестничным освещением — это наилучший вариант, так как акустическое управление экономит электроэнергию. То есть, даже если датчик не сработает на звук открываемой двери и шаги можно включить освещение голосом или хлопком ладоней.
Почему мы обратились подробнее к конструкции этого канала — дело в том, что лестничное освещение это общие коммуникации, и их эксплуатацией занимается ЖЭС или другая подобная структура. Обычный жилец не имеет права вносить изменяя. Но если темно, то никто не мешает установить в розетку переходник с ДУ, которая реагирует на звуки и подключить к ней дополнительный светильник. В этом случае проводку вы не трогаете.

ИК канал

Управление розеткой происходит с помощью невидимого инфракрасного излучения. По этому принципу работает большинство систем дистанционного управления бытовых приборов (телевизоров, музыкальных центров, кондиционеров). Система управления по ИК каналу проста, для нее имеется богатая элементная база.

В некоторых случаях, собирая такую розетку самостоятельно, можно даже не изготавливать пульт, а приспособить покупной универсальный или пульт от другого электрооборудования.

Но есть и недостатки:

Управление возможно только при прямой видимости (в некоторых случаях получается достичь срабатывания датчика излучением, отраженным от стен). Включить розетку на большом удалении или из соседней комнаты при закрытых дверях невозможно.
Возможны ложные срабатывания от источников света, чей спектр захватывает и ИК область (например, розетка с дистанционным управлением по инфракрасному каналу может сработать при вспышке молнии) или от команды постороннего пульта.

Розетки с ИК управлением

Радиоканал

Один из старейших (не считая проводного) способов дистанционного управления. Позволяет включить прибор (при достаточной чувствительности приемника и мощности передатчика) не только на удалении, но и, находясь за несколько километров.

Однако радиус действия все равно ограничен. Самые несложные схемы таких приборов могут быть чувствительными к помехам, поэтому желательно внедрить систему шифрования сигнала.

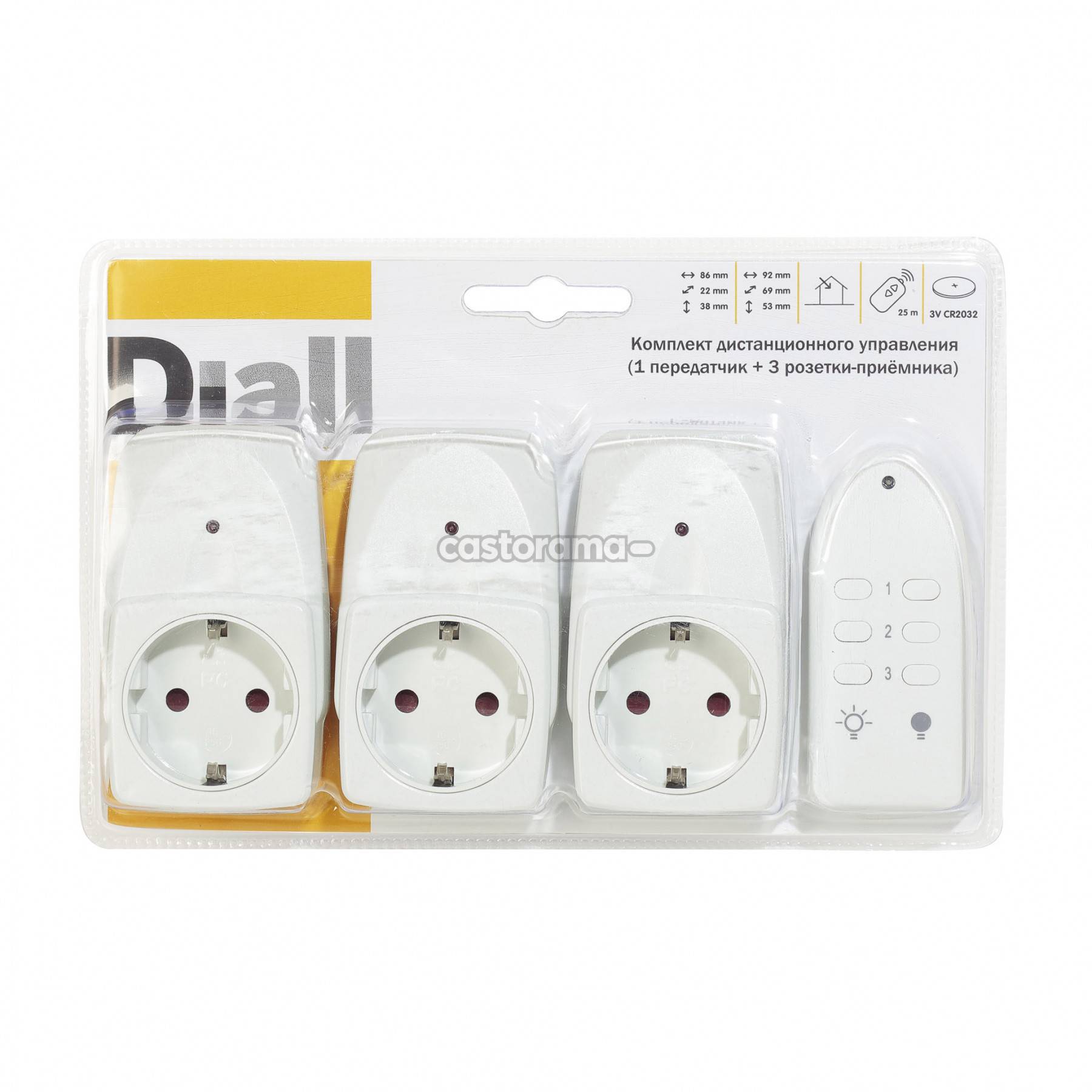

Розетка с радиоуправлением

Отметим, что часто используют приемники и передатчики Wi Fi и Bluetooth. Такой подход позволяет управлять розеткой не только с помощью отдельного пульта, но и подавать команды мобильным телефоном или планшетом.

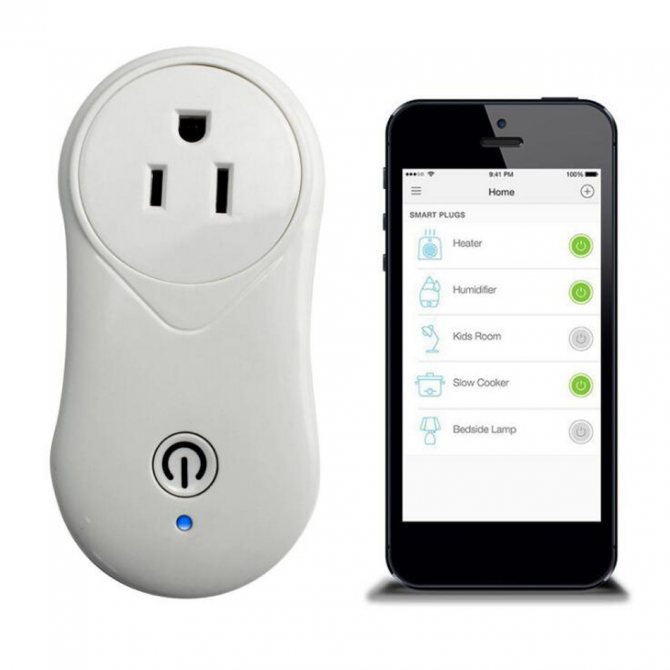

Если использовать Wi Fi, то пультом может быть смартфон

GSM канал

В принципе то же самое что и радиоканал, но такое управление удобнее, так как можно управлять розеткой из любой точки земного шара, где есть покрытие сотовой сети. Чтобы упростить сборку, в качестве приемников используют либо специальные модули, либо дешевые (старые) мобильные телефоны.

Например, находясь в другом городе, с помощью такой розетки вы можете включить отопление в доме или аэратор для аквариума. Недостаток один — нужно платить оператору связи за пользование SIM картой.

Розетка, управляемая по GSM

Как выбрать?

В первую очередь вам нужно примерно понять, что именно вы будете подключать в розетку. От этого будет зависеть нагрузка и мощность тока. Если вы будете использовать розетку в гараже или там, где могут быть минусовые температуры, то стоит задуматься купить модели с IP защитой от влаги и пыли. Ну конечно же рабочая температура должна быть соответствующая.

Для постоянных устройства, лучше взять встраиваемую розетку, но и обычная блочная не будет плоха. Ну и в самом конце отталкивайтесь от цены. Моделей очень много. Если вам не нужны навороты с датчиками движения и температуры – то берите обычную Wi-Fi розетку.

Способ управления

Мы уже разобрали основные способы управления, это:

Wi-fi смарт-розетка которые управляются при помощи программы на телефоне;

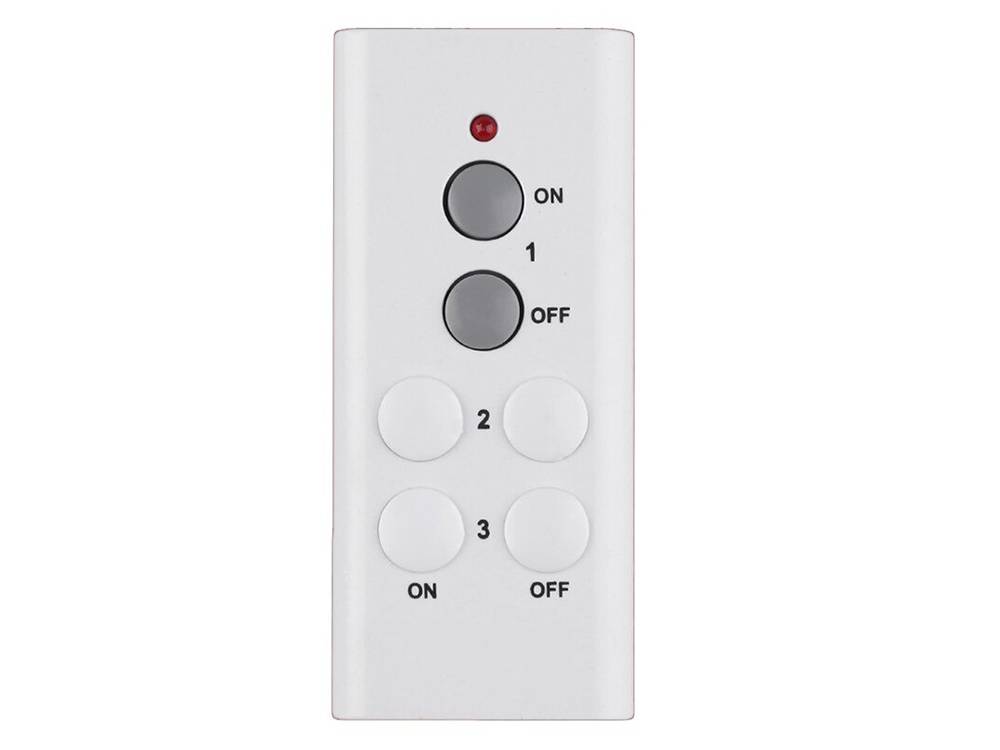

Для радио розеток применяется пульт дистанционного управления;
У GSM розетка, принимает команды благодаря Sms и звонков с телефона.

Например, для дома лучше подойдёт wi-fi розетка, для дачи GSM, а в местности без доступа к различным сетям. Остаётся только радиоаппараты.

Максимальная мощность

У розетки есть ограничения, сколько она может пропускать через себя электричества. И если потребление будет слишком большим, аппарат может выйти из строя.

Стандарт вилки

Тут всё просто, если у вас устройство с нестандартной вилкой, а вы не хотите делать конструкцию более громоздкой и использовать переходники. То следует заранее выбрать розетку с подходящей вилкой.

Функциональность

У смарт-розеток существует множество дополнительных возможностей, например:

Умная розетка с термодатчиком
Защита от скачков напряжения;
Наличие защиты от пыли и влаги;
Возможность записывать различные алгоритмы работы;
Наличие уведомлений при неполадках;
Отслеживание количества потребляемого электричества.

Какие виды умных розеток являются самыми популярными?

По принципу монтажа

Накладные. Представляют собой переходники и довольно популярны на рынке, так как их использование не требует специальных навыков: достаточно включить такой переходник в обычную розетку, произвести настройку необходимых функций, а затем подключить желаемое оборудование.
Монтируемые. Этот тип умных розеток устанавливается вместо обычной розетки, поэтому необходимо заранее продумать и выбрать наиболее удобное для него место, чтобы обеспечить комфортное использование девайса. Такой вид розеток также имеет разные показатели мощности, поэтому при покупке необходимо учесть этот параметр.

По способу управления

Радиоуправляемые. Это розетка, управляемая при помощи пульта ДУ, сигнал которого распространяется на расстояние до 30 метров. Подключается к обычной розетке, как переходник, оснащена кнопкой-индикатором на внешней панели, показывающей активность устройства и реакцию на прием сигнала. Также имеется кнопка, позволяющая найти пульт ДУ в случае его утери. Модели, предназначенные для улиц, защищены от влаги и пыли.
SMS-управляемые. Данный вид розетки оборудован специальным разъемом для сим-карты, а также оснащен индикаторами, показывающими получение сигнала и наличие питания в сети. Для управления такой розеткой достаточно отправить сообщение на устройство, которое послужит командой включить тот или иной прибор. Например, можно отправить SMS-сообщение и включить сплит-систему, электрочайник или освещение перед своим возвращением домой. Существуют модели, отправляющие SMS-сообщение владельцу в случае перебоев с электросетью. Для данного типа розеток также можно приобрести дополнительные индикаторы – например, датчики температуры и влажности. Многие модели имеют настройку режима включения и выключения устройств по времени, оснащены таймером.
Internet-управляемые. Данный тип управления не зависит от расстояния, так как использует интернет (Wi-Fi или мобильный). Контролировать умную розетку можно находясь в любой точке земного шара, где есть доступ к Сети. Такие гаджеты могут оснащаться дополнительными функциями, такими как встроенная видеокамера, датчик движения, температуры и влажности, таймер.

По особенностям конструкции

Одиночная розетка на дистанционном управлении.
Одиночная модель с несколькими независимыми выходами управления, каждый из которых принимает отдельную команду.
Розетка, управляющая группой зависимых от нее устройств.
GSM-сетевой фильтр, который принимает команды как сразу для нескольких выходов, так и для каждого в отдельности.

Рейтинг лучших умных розеток

Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

1. Xiaomi Mi Smart Power Plug

С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.

Страна-производитель – Китай;
Материал корпуса – термопластик;
Масса – 65,5 г;
Способ управления – Wi-Fi;
Средняя стоимость – 1000-2000 руб.

2. TP-Link HS100

Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.

Страна-производитель – Китай;
Материал корпуса – поликарбонат;
Масса – 135 г;
Способ управления – Wi-Fi;
Средняя стоимость – 2000 руб.

3. Redmond RSP-103S

Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.

Способ установки – накладная;
Входное напряжение – 220-240В;
Максимальная сила тока – 10А;
Тип управления – Wi-Fi;
Средняя стоимость – 1000 руб.

4. SENSEIT GS4

SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.

Максимальная мощность – 3500 Вт;
Максимальная сила тока – 16А;
Разъемы для подключения дополнительных датчиков – 2 шт.;
Способ управления – 2G, 3G и 4G/LTE;
Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).

5. Rubetek RE-3301

Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.

тип – накладная;
тип управления – Wi-Fi;
входное напряжение – 230В;
максимальная сила тока – 11А;
средняя стоимость – 3200 руб.

6. Sonoff S26

Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое – необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.

входное напряжение – 100-250В;
частота переменного тока – 5,-60 Гц;
тип управления – Wi-Fi;
предельная мощность – 2 кВт;
средняя стоимость – 1200 руб.

7. Телеметрика T40

Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.

производитель – Китай;
материал корпуса – термопластик;
масса – 90 г;
удаленное управление – через GSM;
средняя стоимость 6500 руб.

8. Умная розетка «Яндекс»

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.

способ размещения – накладная;
тип управления – Wi-Fi;
входное напряжение – 230В;
максимальная сила тока – 16А;
средняя стоимость – 1200 руб.

Область применения аппаратов

Сфера использования беспроводных приборов очень широка. Модели ставят в квартирах, где возникает потребность в установке перекидного выключателя или в переносе старого традиционного выключателя, но этому мешают конструкционные особенности помещения, бытовая техника и предметы мебели.

В случае острой необходимости выключатель беспроводного типа можно установить не только на стене, но и на зеркале или внутри одной из полок шкафа. Независимо от места расположения, модуль будет качественно функционировать и обеспечит комфортное управление осветительными приборами

Для исправления погрешностей некорректно сделанной проводки больше не нужно демонтировать внешнюю отделку стен и пробивать новые штробные каналы. Проблему мгновенно решит монтаж беспроводного выключателя. Его можно разместить в любом удобном месте, навсегда забыв о сложностях, связанных с домашней осветительной системой.

Установка беспроводного прибора – наименее трудозатратный и самый дешевый способ обеспечения комфортного управления системой освещения. Выключатель можно поставить даже в помещениях с повышенной влажностью и резкими температурными перепадами

Нехватка свободного пространства в жилом помещении – еще одна причина для установки беспроводного модуля. Прибор можно расположить на минимальной площади и даже встроить в любой предмет мебели.

Для деревянных строений, где оборудование электропроводки связано с обеспечением повышенных мер безопасности, беспроводные элементы более чем актуальны. Конечно, можно организовать внешнюю проводку, однако, это не всегда согласуется с интерьером и часто портит привлекательность помещения.

Кроме того, открытые электрические провода проявляют уязвимость к механическим повреждениям со стороны жильцов, детей и животных. Чтобы обезопасить себя и жилище, разумнее установить модули беспроводного типа и больше не переживать о том, что в результате повреждения провода может возникнуть форс-мажорная ситуация (пожар, короткое замыкание и пр.)

Организовать в деревянном строении скрытую проводку проблематично и небезопасно. Палочкой-выручалочкой для хозяев здесь станет накладной беспроводной выключатель. Для его установки не нужно вызывать электрика. Работа проста и с ней справится даже малоопытный домашний мастер

Если комната разделена на локации, в каждой из которых требуется свой собственный тип освещения, совсем не обязательно проделывать колоссальную работу и тянуть проводку ко всем выключателям.

Достаточно просто установить беспроводное устройство, способное управлять несколькими источниками света и при помощи пульта включать или выключать осветительные приборы по мере надобности.

Когда в помещении полностью завершены все ремонтные работы и стены декорированы финишным покрытием (обои, ткань, покраска, плитка, ламинат и пр.), но срочно требуется оборудовать еще один выключатель, нет смысла демонтировать отделку и пробивать дополнительные штробные каналы.

Лучше установить практичный прибор беспроводного типа. На это уйдет минимум времени, а внешний вид комнаты никак не пострадает.

Для управления осветительной системой в крупногабаритных коттеджах, конференц-залах, длинных коридорах и прочих масштабных пространствах беспроводные модули просто созданы. Они позволяют включать свет, находясь на большом расстоянии от помещения или даже с улицы.

Если здание имеет историческую ценность (старинные дома, музеи и пр.) и внесение изменений в интерьерные решения считается недопустимым, стоит использовать беспроводные выключатели. Они обеспечат полноценный контроль осветительной системы и легко «спрячутся» в предметах мебели, ничем не выдавая своего присутствия и принадлежности к современной жизни.

Повышение комфортности жилища – прекрасный повод для установки беспроводной системы. Она позволит хозяевам управлять освещением комнат и подсобных помещений, буквально, одним нажатием кнопки и регулировать интенсивность светопотока согласно личным потребностям и предпочтениям.

Немного общей информации

Сразу же стоит отметить, что для управления светом или любым другим электроприбором нам потребуется специальная станция или реле. Они бывают разных типов, с разными функциональными способностями, а также наборами возможностей. Например, самые дешевые устройства имеют вид розетки с пультом дистанционного управления. То есть, вы вставляете «Беспроводную розетку» в обычную розетку (для подключения к сети электропитания). В беспроводной девайс включаете, например, лампу и при помощи пульта ДУ можете выключить или включить свет. Все очень и очень просто.

Но есть более дорогие и продвинутые гаджеты, которые позволяют управлять бытовыми приборами через специальные приложения на планшетах и смартфонах. При этом подключение может происходить как в локальной сети, так и через интернет. Как вы понимаете, всего описать в одной статье просто невозможно, поэтому мы разберем только два типа устройств «Умный дом».

«Беспроводная» розетка

Слово «беспроводная» здесь означает, что вы можете подключаться к ней по Wi-Fi и регулировать ее работу. Рассмотрим, как действуют подобные гаджеты, на примере устройства от компании Edup. Это китайская компания, но производит довольно качественную продукцию.

Итак, как пользоваться такой розеткой:

Подключаем устройство в сеть электропитания (в обычную розетку).
Сверху девайса есть кнопка. Нажмите и удерживайте ее до тех пор, пока не начнет мигать индикатор Wi-Fi (если вы держите кнопку, но постоянно мигает другой значок, то отпустите кнопку и еще раз нажмите кратковременно). Таким образом мы перевели девайс в режим поиска Wi-Fi сетей, чтобы привязаться к роутеру.

Теперь переходим к планшету или смартфону (с помощью которого будет происходить удаленное управление). В нашем случае приложение называется Edup Wi-Fi. После установки приложения на планшет вам придется зарегистрироваться.

Теперь открываем настройки смартфона (планшета) и переходим в раздел «Wi-Fi». Включаем адаптер. Когда система предложит список доступных для подключения устройств, найдите свою «беспроводную» розетку и подключитесь к ней. Нужное нам подключение имеет название «Wifino1». После того как мы подключились к устройству, возвращаемся в приложение Edup WiFi.

Здесь нужно нажать кнопку «Settings», которая находится в самом низу экрана справа. Далее нажимаем «Initialize Device». Сверху будет выводиться информация о подключенном устройстве: MAC-адрес и название.

Ниже потребуется ввести в поле SSID название своей Wi-Fi сети. Вводить нужно в точности так, как это указано в роутере, со всеми символами, заглавными или прописными буквами и так далее. Название должно совпадать абсолютно. И, соответственно, вводим пароль от вашей Wi-Fi сети.

После этого жмем кнопочку «Старт». Телефон начнет отправку нужных команд на Wi-Fi розетку. Вам же остается только ждать, когда сопряжение будет выполнено. Когда это произойдет, на самой розетке индикатор, который до этого мигал, перестанет мигать и будет постоянно гореть.

Теперь, когда вы снова войдете в приложение Edup WiFi, в разделе «Devices» будет ваша подключенная к роутеру беспроводная розетка. Напротив названия будет кнопка, при нажатии на которую устройство будет включаться или отключаться. Как видите, управление через Wi-Fi своими бытовыми приборами – достаточно простой и быстрый процесс.

Стоит отметить, что в розетку вы сможете включить любой бытовой прибор. Главное, чтобы его мощность не превышала номинальную мощность гаджета. Также приложение, при помощи которого происходит управление девайсом, достаточно сильно «тупит». То есть, его еще дорабатывают и совершенствуют, поэтому вы можете испытывать некоторые трудности при входе в свой зарегистрированный аккаунт, а также в работе с программой.

«Беспроводное» реле

Вторым гаджетом, который позволит управлять светом в доме через Wi-Fi, является реле. Это оборудование помощнее, которое выдерживает более высокие нагрузки. При этом работает все напрямую. То есть, само реле раздает Wi-Fi, к которому вам нужно подключиться и после этого запустить соответствующее приложение и уже в программе контролировать работу реле.

Никаких особых настроек делать не нужно. К реле в комплекте поставляется инструкция по настройке и диск с необходимым софтом. По сути, реле практически не отличается от розетки. Но если управлять розеткой вы сможете через интернет, то реле требует прямого подключения по Wi-Fi или Bluetooth.

Достоинства, недостатки

Силовой блок требует подключения к имеющейся электросети

К преимуществам подобных систем можно отнести:

Простой быстрый монтаж. Это может сделать человек, абсолютно не знакомый с электротехникой. Для установки не придется портить стены для прокладки кабеля.
Безопасность, особенно если в доме находятся маленькие дети. Сила тока, которую вырабатывает генератор, настолько мала, что не причинит вред ребенку, если тот разберет устройство.
Возможность подсоединять к силовому блоку сразу несколько приборов.
Есть возможность подобрать устройство по радиусу действия в зависимости от размеров помещения.

Самый большой недостаток – стоимость системы. Если учесть, сколько в квартире ламп, люстр и точечных групп светильников, дистанционное управление светом может стать недоступным по финансовым соображениям.

Управление выключателем может быть проблемным из-за пальчиковой батарейки, которая внезапно разрядилась. Такие системы стоят дешевле, но требуют периодической замены элементов питания. Выключатели с собственным генератором тока обычно дороже, но служат долго и стабильно.

Схемы для самостоятельной сборки

Изготовить розетку с пультом вполне можно своими руками. Мастера используют одну из популярных схем.

С применением готовых модулей

Это самый простой метод. Изготовить точку питания можно всего за 2-3 часа. Для этого нужно лишь купить готовые модули через интернет или у проверенного продавца. Качественной считается продукция «Мастер Кит». Для сборки нужно подготовить:

ПДУ MP910.
Принимающий модуль MP912.
Блок питания WP1245. Некоторые умельцы собирают его самостоятельно, но лучше купить.

Схема подключения приемника

Работу выполняют в такой последовательности:

На основание платы наносят каплю припоя и тем самым перемыкают два так называемых пятачка. Это позволяет выбрать вариант кодировки посылаемого сигнала.
Разбирают передатчик и на его плате замыкают пятачки по аналогии выше. Корпус собирают обратно.
Выполняют подключение блока питания к приемнику.
На этом этапе соединяют реле приемника и блок питания к сети 220 В. Если розетка работает по принципу переходника, её подводят к вилке или шнуру. Если она встроенная — прямо через выключатель.
Готовую конструкцию испытывают. При воздействии на кнопку у работающей точки питания слышны щелчки реле.
Осталось поставить блок питания и приемник в корпус.

Собрать такой элемент может даже мастер без опыта.

Сборка без применения готовых модулей

С работой справится только опытный мастер, знающий и разбирающийся в радиотехнике. Полностью собранная с нуля управляемая розетка реагирует на команды с расстояния до 5 км. Подобное устройство особенно удобно, если пользователь работает неподалеку от дома. Достаточно иметь при себе пульт управления, чтобы контролировать работу техники дистанционно.

Схема и печатная плата приемника c наименованиями и номиналами деталей

Розетка с управлением по GSM каналу

Самодельная GSM розетка

Для сборки такой смарт розетки используют любой старый мобильный телефон. Главное, чтобы работал чип приема сигнала. В качестве передатчика команд тоже выступает сотовый аппарат. Удобство такой схемы в том, что она не требует разборки телефона. Принцип управления выглядит так:

Нужно набрать номер принимающего модуля.
Как только соединение произошло, нужно при помощи клавиш 1-7 задать состояние розетки, подключенной к реле. Посредством клавиши 0 точки питания отключаются.

Устройство

Если рассмотреть корпус радиоадаптера более детально, то здесь можно заметить исполнительный блок. Многие модели также могут иметь функцию электронного таймера. Его программирование также осуществляется с помощью пульта ДУ. Также внутри располагаются световые индикаторы и штепсельный разъем для подключения разнообразного электрооборудования. Главной частью любого пульта является радиопередатчик, который будет формировать сигнал.

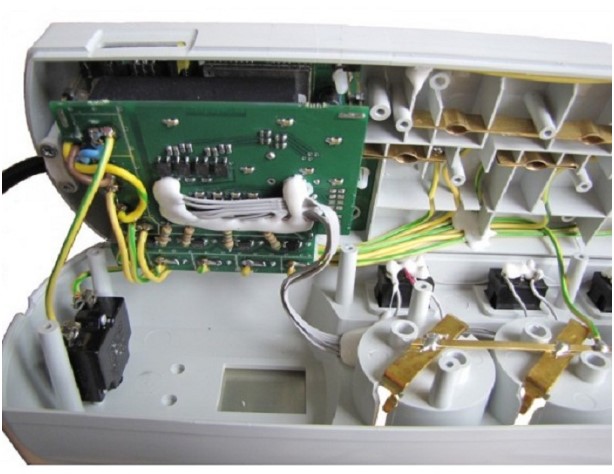

Разобранная розетка с пультом

В исполнительном блоке этот сигнал может вызывать замыкание или размыкание электрической цепи штепсельного разъема. Принцип работы подобных радиоадаптеров достаточно прост. Такие розетки удобны в эксплуатации. При необходимости ее можно перенести в любое удобное место и при этом не нужно ничего переоборудовать.

Как розетки становятся «умными»?

Что такое «умная» розетка? Она представляет собой переходник (адаптер), выглядит как обычная вилка с розеткой, но она подключается к домашнему Wi-Fi и делает любое подключенное к ней устройство умным. Это означает, что им можно управлять, даже если вас нет дома, плюс вы можете запланировать его автоматическое включение или выключение в определенное время дня, как это сделал бы таймер.

Владельцу нужно установить приложение для управления и подключиться к девайсу. Потом вставить устройство в бытовую розетку и пользоваться. Гаджет автоматически появляется в приложении. Через него можно удалённо включать и выключать бытовые приборы, настроить запуск в определённое время или выключить устройство подключённое через умный гаджет.

Принцип работы «умной» розетки основан на работе двух элементов — соленоид и контроллер. Контроллер принимает сигналы и передает их на соленоид, который, в свою очередь, отвечает за положение электрической цепи — включённое или выключенное состояние. Подключение команд происходит по SMS, GSM каналам и локальной сети Wi-Fi

Поэтому важно обеспечить постоянный доступ к интернету, иначе команды не достигнут конечной цели и девайс не сработает

Как работают

Перед началом проведения работ необходимо совместить код сигнала передатчика, а также приемно-исполнительного устройства. Для этого следует одновременно зажать кнопки на пульте ДУ и розетке. Блоки в процессе работы запоминают частоту и код радиосигнала. В дальнейшем частота будет использовать для подачи команд на дистанционно управляемую розетку. О завершении операции по синхронизации будет свидетельствовать световой индикатор. При необходимости код можно будет сбросить и установить его повторно.

Подключение радиоуправляемой розетки

Перед использованием подобных устройств, вам потребуется ознакомиться со следующими правилами использования:

Мощность потребителей не должна превышать значения, которые указано в паспорте устройства.
Условия эксплуатации, а также климатическая зона должна полностью соответствовать конструктивному исполнению розетки с радиоуправлением.
При установке определенных приборов следует учитывать ослабление командного сигнала. При прохождении через стены сигнал постепенно может теряться.
Эксплуатация таких розеток в больницах или возле людей кардиостимуляторами запрещается.

С осторожность подобные розетки также необходимо использовать и на территории бензоколонок

7 место: Nous A2

Nous – это современная польская компания, которая производит смартфоны, видеорегистраторы и многое другое. Хоть эта умная розетка Nous A2 и расположилась на последнем месте в нашем топе, у неё очень неплохой потенциал. Производитель – Польша. Благодаря тому, что это устройство имеет 2 USB порта, вы помимо использования основного гнезда, можете заряжать свой смартфон. Вес этого устройства составляет 125 грамм и размеры 81x70x78. Формат роботы – ведущая. Материал розетки – термостойкий пластик. Максимальная мощность составляет 2100 Вт, а нагрузка – 16 А. Присутствует голосовой ассистент, который может выполнять простые команды. Температура, при которой розетка работает -10 ºC ~ +40 ºC. Управление выполняется через Wi-Fi. Имеются шторки для защиты детей. Основные функции устройства – таймер, который можно настраивать через мобильное приложение, защита от перегрузки по току, в критической ситуации розетка отключит питание и статистика энергопотребления, с помощью которой вы сможете проанализировать расход энергии. Помимо всего перечисленного Nous A2 имеет не бросающуюся в глаза подсветку.

Описание:

Производитель: Польша
Материал – термостойкий пластик
Вес – 125 г
Размеры – 81x70x78 мм
Формат роботы – ведущая
USB порт – 2 шт.
Максимальная мощность – 2100 Вт
Максимальная нагрузка – 16 А
Рабочая температура – -10 ºC ~ +40 ºC
Управление – через Wi-Fi
Голосовой ассистент – есть
Шторки – есть

Функционал:

Таймер.
Статистика энергопотребления.
Робота по расписанию.
Защита от перегрузки по току.
Подсветка.

Цена: 2700 – 2900 руб.

Отзыв одного из довольных покупателей:

«Купил аж две штуки. Подключились к Google Home, голосовые команды выполняются исправно, включаю-выключаю удаленно (через интернет), что-то там считают по расходу электроэнергии. Единственный недостаток – обычный смартфон заряжают неохотно, вплоть до отключения. Смартфон жены (Samsung, ему два года) жалуется на слабый источник заряда и отключается, хотя заявлено 2.1А. В то же время старая слабая зарядка 850мА наши смартфоны прекрасно заряжает. Что тогда говорить о C-USB?»

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт “В”. При его использовании выключатель будет работать в инверсном режиме.

Производители и модели

Смарт розетки управляемые по Wi-Fi представлены на российском рынке довольно широко. Среди продукции можно встретить изделия из Китая, России, Украины, Европейских стран, США. В основном это фирмы, которые уже давно работают на рынке радиоэлектронных изделий в России. Ниже приведены характеристики пяти популярных и недорогих моделей.

Производитель	Модель	Параметры электрической сети	Максимальная мощность,	СтандартWi-Fi	Особенности
TP-LINK, Китай	HS100	100-240 В, 16А	3500 Вт	IEEE 802.11 b/ g/ n	Самая популярная в России
Digma, Китай	DiPlug 100	110-240 В, 11 А	2500 Вт	IEEE 802.11 b/ g/ n	Невысокая цена
RUBETEK, Россия	RE-301HS100	230В, 11 А	2500 Вт	IEEE 802.11 b/ g/ n	Считает потребление энергии
Телеметрика, Россия	Т41	230 В, 16 А	3500 Вт	IEEE 802.11 b/ g/ n	Есть датчик температуры
REDMOND, США	RSP-103S	220-240, 10А	2300 Вт	IEEE 802.11 b/ g/ n	Высокое качество материалов

Еще несколько лет назад представить, что в продаже появится розетка, управляемая через интернет, было также трудно, как и поверить в летающие доски, телепорты и прочие фантастические девайсы будущего. Систему «умный дом» можно было увидеть только в фантастических фильмах. В реальности эта технология была доступна ограниченному кругу людей. Умные розетки — это относительно недорогой способ сделать свое жилище чуть «умнее».

Умные розетки с дистанционным управлением: назначение и принцип работы
