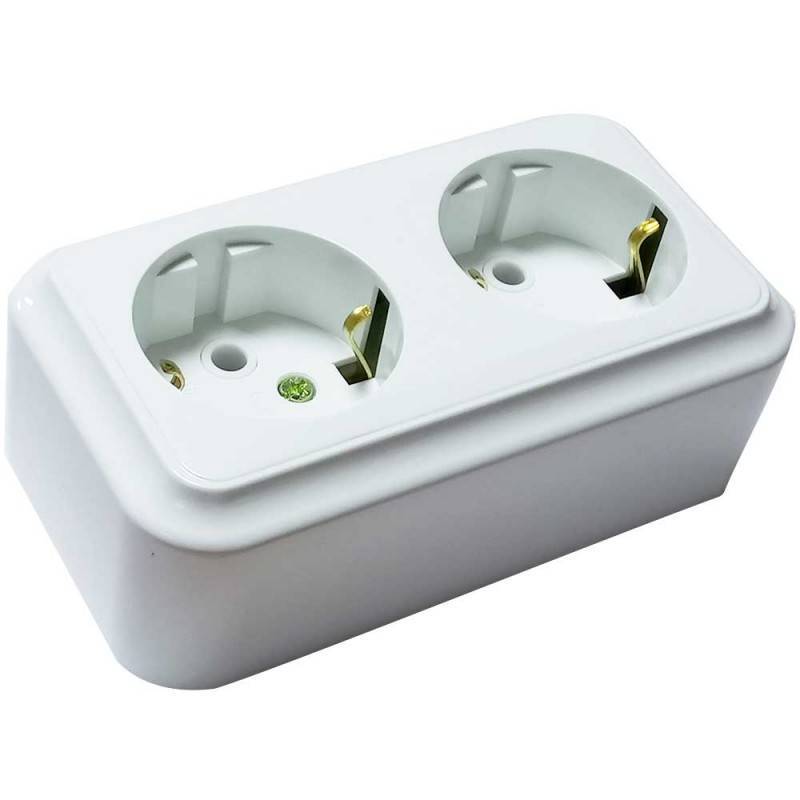

Розетки для наружной проводки: особенности и виды

Структура электрической розетки

Наружное устройство розетки имеет не сложное строение, а именно состоит из таких  деталей:

• Керамический, пластиковый или поликарбонатный корпус, называемый еще основанием. К нему подсоединяются элементы проводящие ток.

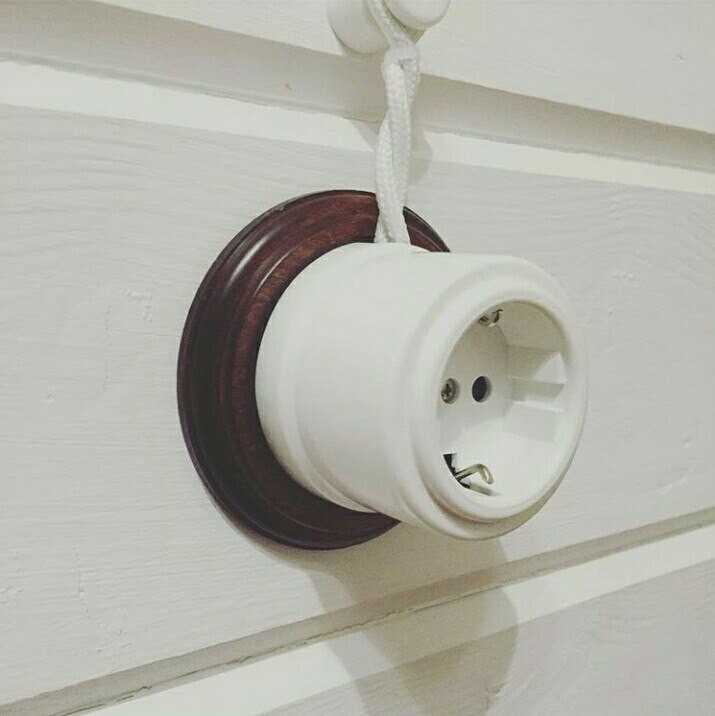

• Механизм или контактная группа. Ретро-розетки снабжены токопроводящим механизмом, который может быть латунным или бронзовым. Механизм из бронзы считается самым качественным, хотя его довольно таки сложно найти. Обязательным элементом    является наличие заземляющего контакта.
• Крышка — это лицевая панель розетки, ее внешний вид. В основном она бывает  поликарбонатная, но также бывают деревянные, стеклянные и металлические.

Установка подрозетника и монтаж розетки при скрытой проводке

Подрозетник – коробка из пластмассы, которая фиксирует розетку в стене с диаметром 68 мм и глубиной 45 мм.

Монтаж подрозетника производится в бетонную стену или в гипсокартон.

При монтаже в гипсокартон необходимо учитывать, то, что подрозетник фиксируется с помощью пластиковых зажимов или саморезов. Провода должны быть протянуты до начала работ по монтажу гипсокартона. Отверстие высверливается с помощью дрели с насадочной коронкой или высверливая по кругу отверстия с помощью обычного сверла.

Действия при установке подрозетника в бетон (кирпич, блок):

• штробление стен. Штробу делают строго горизонтально или вертикально с помощью перфоратора или болгарки. Глубина и ширина штробы не боле 25 мм;
• высверливание отверстия под подрозетник;
• прокладка и фиксация электропроводки;
• установка подрозетника и распределение проводов. Подрозетник фиксируется (вмораживается) в отверстии с помощью штукатурного состава.

Перед монтажом розетки необходимо снять изоляцию с проводов (примерно 1 см). Следующим этапом необходимо взять основание розетки и зафиксировать провода к клеммам. Провода могут быть только входящие или входящие и выходящие. В первом варианте имеются только три жилы. Если есть входящие и выходящие провода, то жилы обязательно присоединяются попарно. Провода и основание розетки укладываются в подрозетник. Основание фиксируется винтами. Декоративная рамка устанавливается после проведения отделочных работ (поклейка обоев, покраска и т. д.).

Правильное подключение проводов

Правильное подключение проводов при установке розеток для наружной проводки является одним из главных условий безопасности и надежности работы электрической сети.

Для подключения проводов необходимо:

• Использовать провода подходящего сечения. Учитывайте общую мощность потребляемых приборов и длину провода. Чем больше мощность и длина, тем большее сечение провода нужно использовать.
• Очистить провода от изоляции на необходимом участке. Для этого можно использовать специальные инструменты, например, пассатижи с режущими кромками или нож для разделки кабелей.
• Правильно изолировать провода. Для этого используются изоленты, трубки термоусадочные или другие средства, которые надежно защищают провода от короткого замыкания.
• Соблюдать правильную положительную и отрицательную полярность при подключении проводов. Обычно, провода одной полярности окрашены в одинаковый цвет, что помогает правильно их подключить.
• Использовать специальные соединители или клеммники для надежного и безопасного подключения проводов. Не допускайте самопальных и ненадежных соединений.

Если вы не уверены в своих навыках подключения проводов, рекомендуется обратиться к специалисту, который сможет выполнить эту работу качественно и соблюдая все необходимые правила безопасности.

Как вставить вилку в розетку с защитой

Установка защитного механизма в розетку осуществляется родителем, и в зависимости от типа защиты, обеспечивается доступ к электросети в нужное время. Сложностей с таким применением у взрослого человека возникнуть не должно. К примеру, если это накладные шторки с открытием от нажатия, то после того как взрослый нажмет на основание, откроется и доступ к розетке.

С поворотными механизмами также все просто: при повороте в нужную сторону (как правило, вилкой от электротехники) обеспечивается и доступ к сети.

Если же защита с поворотным ключом безопасности, то все, что нужно – это открыть ключиком защитную панель из пластика.

Если нет возможности купить заглушку на розетку, ее можно сделать из подручных средств. Из любого пластика (толщина стенок не менее 2 мм) или карболита вырезать круг, диаметром с внутреннюю сторону розетки. Просверлить три дырки, две из которых будут совпадать с вилкой. Третье отверстие по средине, чтобы закрутить заглушку винтиком из розетки. При послаблении такой механизм поворачивается и включается электробприбор, при затягивании и повороте – блокируется доступ.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

• не рядом с плитой, отопительными приборами;
• не вблизи прямых источников воды;
• на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

• фаза — красный (реже черный, коричневый);
• ноль — сине-белый или голубой;
• заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

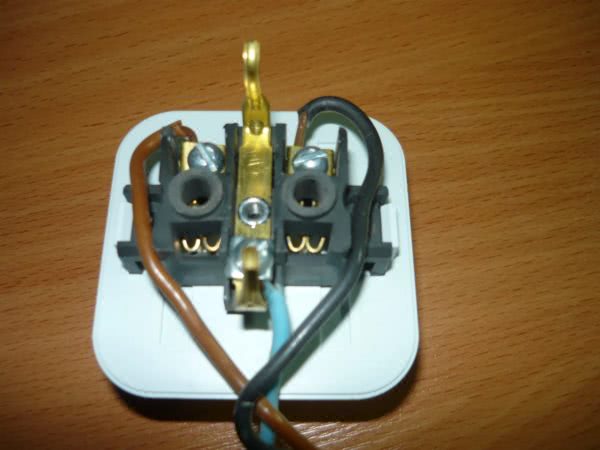

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

https://youtube.com/watch?v=1itKqYoEQIY

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Выбор розетки для наружной установки

Электроустановочные изделия для наружной установки должны отвечать целому ряду параметров. Прежде всего это степень защиты от проникновения влаги и пыли, но и электрические параметры должны соответствовать нагрузкам, подключаемым к розетке.

Номинальные параметры розеток для наружной установки

Начнем наш обзор с выбора номинальных параметров розеток. Их вы можете увидеть на коробке изделия или на его корпусе. Данные параметры позволят вам без внешнего осмотра составить представление о изделии.

Розетка с выключателем для наружной установки

Итак:

Одним из важнейших параметров является уровень защиты от влаги пыли. От этого параметра напрямую зависит цена розетки и варианты ее установки:

1. Уровень защиты обозначается аббревиатурой «IP». После нее идет две цифры. Первая обозначает уровень защиты от пыли, а вторая уровень защиты от влаги.
2. Уровень защиты от пыли измеряется от 0 до 6. Нуль обозначает полное отсутствие защиты от пыли. 6 означает полную пыленепроницаемость. Для наружной установки рекомендуется устанавливать розетки с пыленепроницаемостью в 4, что значит проникновение предметов размером до 1 мм, либо 5, что означает вероятность попадания пыли внутрь розетки, но при этом исключается вероятность нарушения пылью работоспособности устройства.
3. Уровень защиты от влаги измеряется от 0 до 8. Нуль означает полное отсутствие защиты, а 8 возможность работы устройства на глубине более 1 метра более 30 минут.
4. Инструкция рекомендует для наружной установки применять розетки с уровнем защиты не меньше 4, что означает защиту от брызг, попадающих с любой стороны. В некоторых случаях следует применять розетки с уровнем защиты в 5, что значит защиту от струй воды. Более высокие степени защиты будут актуальны для розеток переносок, которые могут оказаться в луже или быть частично затоплены.

Следующим важным параметром являются электрические характеристики розетки. Прежде всего это количество фаз, для которых она предназначена. Обычные розетки для бытовых приборов предназначены для однофазной сети и напряжения в 220В. Обычно они имеют 2 или 3 контакта.

На фото розетки для одно и трехфазной сети

Кроме того, на рынке достаточно широко представлены розетки для трехфазной и двухфазных сетей с напряжением в 380 или 660В. В первом случае розетка должна иметь пять контактов, а во втором четыре контакта.

Так же важным электрическим параметром является номинальный ток розетки. Изделия для однофазной сети обычно имеют параметры в 10, 16 и 32А. Изделия для трехфазной сети выпускаются номиналом в 10, 16, 32 и 64А. Выбор следует осуществлять исходя из нагрузки наиболее мощного потребителя, подключаемого к розетке.

Виды розеток для наружной установки

Следующим важным параметром для выбора является ее назначение, место и способ установки. Ведь водонепроницаемые розетки выпускаются для различных целей и исходя из целей может варьировать как их внешний вид, так и конструкция.

Розетка для скрытой проводки

Итак:

• Прежде всего розетки делятся по способу монтажа на предназначенные для открытой и скрытой проводки. Наиболее часто применяются изделия для открытой проводки. Это обусловлено их ценой, а также выбором способа монтажа проводки (см. Правила монтажа электропроводки: рассмотрим подробно). Ведь для наружных работ зачастую применяется именно открытые типы проводок.
• Если же вам необходима наружная розетка скрытого типа, то и такую можно найти. Но цена таких изделий несколько выше, а монтаж сложнее.
• Но розетки делятся не только исходя из способа монтажа. Многое зависит и от способа их эксплуатации. Есть стационарные и передвижные изделия. Стационарные розетки имеют крепление для монтажа к стене или другим поверхностям.
• Розетка водонепроницаемая предназначенная для переносок не имеет креплений. В лучшем случае это будет крючок.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

Что собой представляет штепсельная розетка с заземляющим контуром

В новостройках применяются новые требования к электрической проводке. Сегодня в нее обязательно введены заземляющие контуры. Это связано с тем, что некоторые бытовые приборы – это электроустановки с большой мощностью и металлическим корпусом. А всегда есть вероятность образования короткого замыкания, которое может негативно воздействовать на человека. Поэтому такой прибор, как штепсельная розетка с заземляющим контуром, в настоящее время один из основных элементов электрической сети зданий (жилых и нежилых).

Чем она отличается от традиционных? В конструкции розетки присутствуют три контакта (если сеть однофазная) или пять контактов (если сеть трехфазная). Во всем остальном отличительных особенностей нет. Поэтому розетки данного типа могут быть:

• Одинарными.
• Двойными.
• Тройными.
• Скрытыми.
• Накладными.

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток

Вмонтированный плинтусный блок розеток

Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

• С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
• Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
• Плинтус крепят дюбель-гвоздями к стене.
• Монтируют мультибокс.
• Прокладывают кабель и выводят жилы к розетке.
• Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену

Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.

Степень защиты оболочки

Защита оболочки или корпуса любого устройства, которое имеет внутри себя электрические детали/элементы, является одной из главных характеристик готового изделия согласно международных стандартов IEC60529 (DIN40050, ГОСТ14254).

В любом случае, каждый бытовой электрический прибор и промышленное оборудование должно иметь определённую степень защиты оболочки, которая определяется стандартизированным 4-символьным кодом IPХХ, где:

• IP – означает само понятие уровня защиты оборудования;
• первый числовой символ Х устанавливает степень защиты от проникновения пыли и частиц;
• второй числовой символ Х устанавливает степень зашиты от проникновения влаги и воды.

Кроме того, в маркировке оборудования существует ещё один буквенный дополнительный символ, который говорит о степени зашиты человека от доступа к опасным деталям и частям этого же оборудования. Но в отношении влагозащищенный розеток он не используется.

Таблица маркировки уровня защиты оболочки является практическим руководством для выбора уровня IP. Достаточно определить, какой тип защиты оболочки нужен (+)

Для первого числового символа имеем 7 уровней защиты:

• 0 – защита отсутствует;
• 1-4 – защита от больших тел (кусков провода, частей кабеля, остатков изоляции, гаек, шайб, болтов) и органических частиц (камней, земли, песка) диаметром свыше 1 мм;
• 5 – защита от пыли, существует вероятность проникновения частиц внутрь устройства, которая не нарушает его нормальную эксплуатацию;
• 6 – защита от пыли, частицы не проникают внутрь устройства.

Для второго числового символа имеем 9 уровней защиты, но нас интересуют только варианты с 3 до 6:

• 3 и 4- защиты от брызг и капель дождя;
• 5 – защита от водяной струи, которая не нарушает его нормальную эксплуатацию;
• 6 – защита от сильной водяной струи, которая не нарушает его нормальную эксплуатацию.

Для влагоустойчивых розеток, которые монтируются в помещении, существует несколько типичных маркировок защиты оболочки, например, IP44 или IP45.

Для уличных влагоустойчивых розеток открытого типа – IP54/55, но наиболее распространёнными и широко использованным являются маркировки класса IP65/66, которые и рекомендуется приобретать для внешнего применения.

Установка и подключение

Установка одноместной розетки с заземляющими контактами для открытой проводки требует определенных действий и инструментов.

Перед началом установки розетки, необходимо отключить электропитание в помещении или на участке, где будет производиться установка. Для этого можно отключить соответствующий автомат или выключатель в распределительном щитке.

Далее следует выполнить следующие шаги:

1. Выбрать место установки розетки. Обычно розетки устанавливают на высоте около 30-40 см от пола.
2. С помощью отвертки или другого инструмента открыть крышку распределительной коробки или просто открыть доступ к проводам.
3. Осмотреть провода и убедиться, что они в исправном состоянии. При необходимости заменить старые провода на новые.
4. Снять изоляцию с концов проводов на необходимую длину с помощью специального инструмента для снятия изоляции.
5. Произвести подключение проводов к розетке. Обычно провода подключаются к соответствующим зажимам на задней стороне розетки.
6. Закрепить розетку в распределительной коробке с помощью винтов или других фиксаторов. Убедиться, что розетка надежно закреплена и не болтается.
7. Закрыть крышку распределительной коробки или соединить части розетки, чтобы скрыть провода.
8. Проверить правильность установки и подключения розетки путем включения электропитания и проверки работоспособности розетки.
9. После проверки установленную розетку можно закрыть защитной крышкой или декоративной пластиковой панелью.

Установка и подключение одноместной розетки с заземляющими контактами для открытой проводки является достаточно простой операцией, которую можно провести своими руками без использования специальных навыков или инструментов. Однако, если у вас возникнут сложности или сомнения, лучше обратиться к специалисту для проведения работ с электричеством.

Разнообразие устройств

При приобретении розетки с заземлением, стоит учитывать марку производителя и качество изготовления. Для монтирования в квартире либо доме отлично подходит двухполюсная розетка внутреннего (скрытого) способа монтажа. Встраиваются узлы питания в специальные короба (подрозетники), вмурованные в стену в места подвода электрической проводки.

Короб встраивается внутрь толщи стены в специально сделанной выемке. Подрозетники подбираются исходя из типа возведенной стены. Сделать подбор коробки нужно относительно использованного материала при строительстве:

• Для деревянных, пластиковых и гипсокартонных стен используют специальные подрозетники для гипсокартона.
• Для кирпичных, пенобетонных, бетонных стен стоит подбирать коробки, предназначенные для монтажа в бетоне.

Закрепление коробок в стене делается с использованием алебастрового либо гипсового раствора.

Типы защиты:

От перегрузок.

Внутри изделий встроен специальный предохранитель, перегорающий при проявлении коротких замыканий.

От утечки электрического напряжения.

Благодаря специальному устройству, при обнаружении утечки тока, совершается отключение.

Для детских комнат идеально использовать розетки с типовой защитой. Стоит малышу что-либо засунуть в одно из отверстий, сразу срабатывает защита.

От перенапряжения.

При скачке напряжения в сети, розетка отключается.

Устройства с механической внешней защитой.

Специально встроенные шторки предохраняют от соприкасания с контактами.

• Электрические узлы питания с защитой от молний.
• Для аппаратуры высокой мощности потребления энергии.

В заводских условиях создаются устройства, рассчитанные на ток от 20А. В комплектации фактически всегда имеется специальная вилка.

Универсальные узлы подключения к электропитанию.

Такого типа приборы комплектуются разъемами для разнообразных видов вилок.

Среди всех без исключения устройств с заземлением, наделенных различными типами защиты, допустимо выбрать, как одинарную либо двойную розетку, так и с большим количеством ячеек под вилки.

Конструктивные особенности

Бытовая розетка без заземления имеет два провода. Устройство с землей отличается наличием третьего контакта. Делая монтаж прибора, не стоит игнорировать третий контакт, который и является заземлением.

Что касается способов установки, узлы питания подразделяются на две категории:

1. Устройства внутреннего размещения.
2. Приборы открытой установки (накладные розетки).

Для установки в квартире либо частном доме, как правило, используется двухполюсная розетка внутреннего монтажа. Поясняется это тем, что в строениях частного типа использования проводка закладывается в толщь стен. Контакты к розеткам выводятся в специальный короб.

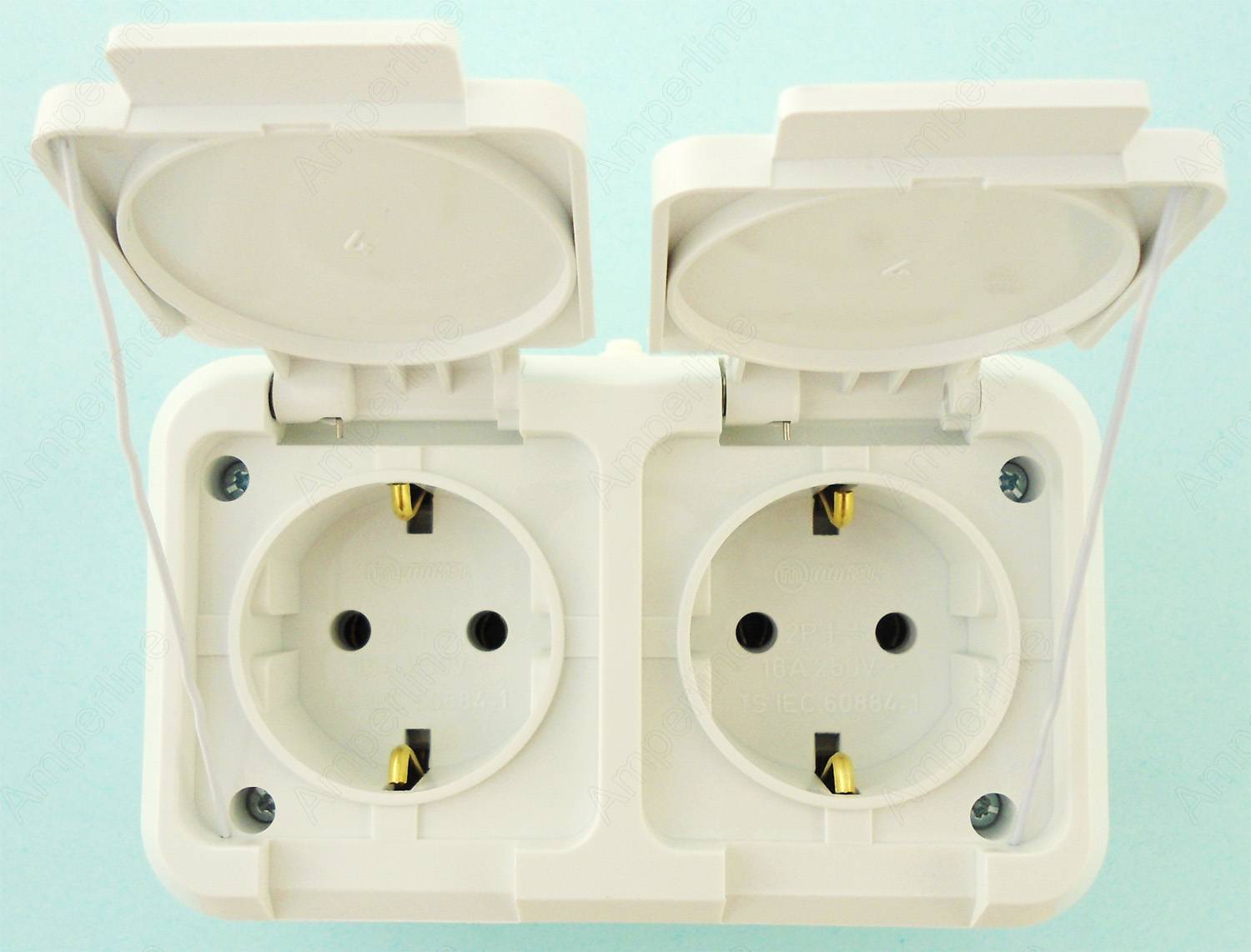

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка. На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

• Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
• Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
• Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

• Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
• Как минимум – двойная оболочка, например АВВГ;
• Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66

Выбор правильного местоположения

Лучшим местом для установки этих розеток считается место под крышей или козырьком дома. Это необходимо учитывать для того, чтобы ваш прибор не попал под прямую струю воды и не пострадал при сильном дожде. Все системы обязательно должны устанавливаться в специальных боксах или защищенных щитках. Также вам необходимо помнить, что необходимо подобрать правильную высоту ее установки.

Розетка в металлическом столбике

Практически все розетки, которые устанавливаются на улице, имеют два выхода под кабель. Если вы желаете избежать неполадок в сети тогда лучше устанавливать кабель через нижний проем. Это необходимо для того, чтобы сверху кабель не намочило водой.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Виды наружных розеток

Принято выделять следующие группы:

• стандартные розетки наружные одинарные,
• стандартные розетки наружные двойные,
• стандартные наружные розетки с защитой,
• декоративные наружные розетки.

Все они бывают как с заземлением, так и без него. По факту, заземление необходимо только в двух случаях:

• если наружная розетка монтируется в металлическом гараже,
• если монтируется декоративная наружная розетка.

Далее подробно рассмотрим каждый из видов:

1. Стандартные наружные розетки представляют собой пластиковый контейнер в который вмонтированы корпус, контакты и пластины обжима штепселя. Так как механизм розетки имеет стандартную высоту в 5-7 см и ширину 4-5 см, итоговые размеры наружной розетки, с учетом защитной гарды под вилку электроприбора, составляют от 10 до 15 сантиметров в высоту и около 10 см в ширину. Обычно имеют форму параллелепипеда.
2. Двойные наружные розетки отличаются от одинарных только наличием нескольких разъемов под штепсель.
3. Розетки с защитой бывают как одинарные, так и двойные. Основная отличительная черта – наличие закрывашки, которая препятствует свободному доступу к разъему. Используют их либо на садовом участке, чтобы насекомые не залазили, либо для защиты здоровья маленьких детей.
4. Декоративные наружные розетки появились сравнительно недавно. Их главное достоинство – высота, всего 1,5-2 см, что аналогично внутренним розеткам. Из-за особенностей устройства такие приспособления пригодны для монтажа в жилых помещениях. Разнообразие расцветок и форм вкупе с простотой монтажа делает их серьезными конкурентами внутренним розеткам. Но это только на первый взгляд. Крепление по средствам двухсторонней клеящей основы или даже болтами к стене не является надежным. Клей и дюбеля достаточно устойчивы к постоянным нагрузкам, но резкие усилия по высовыванию вилки из розетки, расшатывают конструкцию и приводят к тому, что розетка отваливается. Поэтому лучше не экспериментировать и устанавливать наружные розетки в соответствующих местах.

Срок службы розетки во многом зависит от ее качества

Поэтому при выборе лучше обратить внимание на проверенные фирмы. В их числе:

• Simon, Испания,
• Jung, Германия,
• Gira, Германия.

При выборе наружной розетки необходимо учитывать следующие характеристики:

1. Степень защиты оболочки от проникновения внутрь розетки воды и внешних твердых элементов. Маркировка степени защиты отображается на самой розетке двумя цифрами. Первая цифра отображает степень защиты от проникновения внешних предметов и ранжируется от ноля до шести. Где шесть — максимальный уровень защиты. Вторая цифра отображает степень защиты от воды, и ранжируется от нуля до девяти. Где девять обозначает полную водонепроницаемость под давлением.
2. Показатели номинального тока и номинального напряжения.
3. Материал основы корпуса наружной розетки. Желательно приобретать розетки белого или бежевого цвета, что говорит об использовании полноцветного пластика без красителя.
