Плинтусные розетки: особенности крепления и преимущества

Установка плинтусов с кабель каналом

Стусло Перед тем, как начать монтаж декоративных панелей, надо подготовить необходимый инструмент:

  • ножовка;
  • стусло;
  • карандаш;
  • дюбели;
  • шуруповёрт;
  • перфоратор;
  • отвёртки;
  • рулетка;
  • свёрла по бетону;
  • молоток.

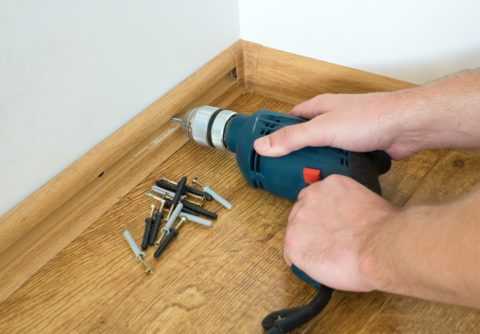

    Инструкция по установке плинтуса

Кто не знает, что такое стусло, объясним. Стусло – это жёсткая форма, в которую укладывают плинтус. Поместив ножовочное полотно в выемки тела формы, делают идеально ровный поперечный разрез панели. Также с помощью этого приспособления деталь можно распилить под углом 45о.

Перед монтажом плинтуса профиль кабель-канала вынимают

Монтаж плинтусов осуществляют в несколько этапов:

  1. Места примыкания стен к напольному покрытию очищают от пыли и грязи.
  2. Заготавливают отрезки плинтусов нужной длины.
  3. Вынимают из панелей профиль.
  4. Панель прижимают к стене и делают карандашом разметку будущих креплений.
  5. Перфоратором сквозь дно канала просверливают отверстия в бетоне глубиной равной длине дюбеля.
  6. Расстояние между отверстиями выдерживают длиной 300 – 400 мм.
  7. В местах с неровной поверхностью стены отверстия сверлят чаще.
  8. Монтаж дюбелей производят от углов помещения.
  9. В боковой стенке канала делают отверстия для ввода кабеля.
  10. В канале плинтуса протягивают кабель.
  11. Вывод кабеля укладывают в заранее приготовленную штробу в стене.
  12. Кабель подключают к розетке.
  13. В углах, соединениях и на концах плинтусов производят монтаж соединительных деталей.
  14. Кабель каналы закрывают профилем. Подробнее о том, как смонтировать плинтуса , смотрите в этом полезном видео:

При возникновении потребности в установке дополнительной проводки или замене кабеля панели легко демонтируют. Вынимают сердечник. Шуруповёртом вывинчивают саморезы из дюбелей. Панель приподымают и под него подкладывают новую проводку или меняют старый кабель на новый провод. Затем все действия повторяют в обратном порядке.

Оценка решения

Первый и главный вопрос: что лучше — скрытая проводка в штробах, или номинально открытая в плинтусе с кабель-каналом?

Расходы

При монтаже проводки, штробление стен  — отдельный пункт в смете. Погонный метр штробы стоит от 100 до 200 рублей в зависимости от материала стен: более простой в обработке газобетон оценивается дешевле, прочный керамический кирпич — дороже.

Штробление стен: долго, пыльно, дорого

Плинтус из поливинилхлорида с кабель-каналом стоит в Севастополе, где живет автор этих строк, от 70 рублей за планку длиной 2,5 метра. При этом его цена практически равна стоимости планки плинтуса без короба для проводов, который в любом случае используется для отделки примыкания стены к полу.

Автор должен признаться в некоторой предвзятости: разводка электричества в плинтусе кажется ему исключительно практичной и удобной. Именно таким образом она была выполнена во всех помещениях, до которых добрался «Его Величество Ремонт». Тем не менее, попробуем соблюсти хотя бы видимость объективности, и постараемся взвесить доводы «за» и «против».

Восторг и обожание

Проводка электрики в плинтусном коробе требует минимального количества пыльных работ. Его крепление дюбель-шурупами на порядок проще штробления стен, и не сопровождается чудовищным количеством грязи в доме или квартире;

Монтаж плинтуса с проводкой занимает гораздо меньше времени, чем прокладка проводов в штробах

Висящие провода? Не, не слышали

Ложка дегтя

При всей симпатии к плинтусной разводке электричества, автор должен признать, что у нее есть несколько довольно серьезных недостатков.

  • Теплоотвод при укладке провода (тем более — нескольких проводов) в плинтус заметно хуже, чем при скрытом монтаже проводки в штробах;
  • Уложить в кабель-канал плинтуса несколько трехжильных проводов с сечением каждой жилы в 2,5 мм2 довольно проблематично. В штробу — куда проще;

Перегрузка проводки грозит коротким замыканиям и пожаром

  • Найти в продаже розетки с установкой на плинтус… Скажем вежливо, задача нетривиальная. По крайней мере, в Севастополе, где живет автор. Подключение к скрытой в плинтусе проводке обычной настенной розетки возможно, но требует того самого штробления, которого мы хотели избежать (в случае скрытого монтажа) или выполняется путем несколько «колхозной» подрезки плинтуса (при установке наружной розетки);
  • Плинтус волей-неволей придется монтировать по всему периметру комнаты. В том числе там, где он помешает установке мебели вплотную к стенке;
  • Проводка должна будет огибать дверные проемы. Ее придется укладывать под наличник по периметру дверной коробки или… да-да, в те самые ненавистные штробы.

На фото проводка огибает дверной проем по закрепленному рядом с наличником кабель-каналу

https://youtube.com/watch?v=2Dc3LcS2csQ

Это интересно: Провод ПВ-1 — технические характеристики, назначение, таблица сечений

Розетки на плинтус: 7 вопросов по оценке решения и технологии монтажа

Сегодня нам с уважаемым читателем предстоит разобраться, насколько практичны плинтусные розетки. Мы взвесим плюсы и минусы решения, узнаем, когда оно может применяться, а когда лучше отдать предпочтения другим способам разводки электричества, и познакомимся с технологией монтажа проводки. Итак, в путь.

Что это такое

  1. В каких случаях нужны розетки в плинтус?

Они используются, если разводка электричества выполняется внутри плинтуса с кабель-каналом. Розетки могут монтироваться как над плинтусом, так и непосредственно на него.

Плюсы

  1. Чем удобна установка розетки в плинтусе или над ним в сочетании с плинтусной разводкой электричества?

Вот аргументы в пользу проводов в плинтусах:

Под проводку не нужно штробить стены. Количество пыльных работ сводится к минимуму (собственно, из их списка остается только бурение перфоратором отверстий под дюбель-гвозди). «Мокрые» работы (со строительными смесями) отсутствуют полностью;

  • Вы не рискуете наткнуться на старую проводку или провода к радиоточке при установке розеток. Непосредственно над полом инженерные коммуникации не разводятся;
  • Если вам нужна дополнительная розетка в плинтус — ее установка займет не больше получаса и, опять-таки, не будет сопровождаться пыльными или мокрыми работами. При этом вы не ограничены в выборе места ее монтажа: плинтус монтируется по всему периметру помещения;
  • Провода бытовой техники не будут портить вид стен, как это бывает при монтаже розеток на стандартной для домов советской постройки высоте 90 см.

Минусы

  1. Чем неудобна розетка в плинтусе и проводка в кабель-каналах?

Автор является искренним поклонником этого решения и монтировал проводку в своем доме именно таким способом; однако он должен признать, что несколько проблем плинтусная разводка все же создает.

Провода более уязвимы по отношению к механическим повреждениям. Тонкий поливинилхлорид защищает их от случайных ударов куда хуже, чем слой штукатурки;

  • При затоплении квартиры (например, при порыве водопровода) плинтус с розетками и проводами может стать серьезной угрозой для вашего здоровья и даже жизни: соединения проводов с колодками негерметичны;
  • Наконец, плинтусная розетка становится доступной для ребенка с того момента, как он начал ползать. Высота от пола в 90 сантиметров отодвигает момент плотного знакомства с электроэнергией как минимум на год.

Ограничения

  1. Всегда ли можно разводить проводку в плинтусах?

Нет. Правила эксплуатации электроустановок (ПУЭ) запрещают прокладку проводки в пластиковых гофрах и кабель-каналах внутри деревянных домов. В них можно использовать только металлические трубы (стальные или медные), а также металлорукава.

Почему? Видите ли, при замыкании внутри пластикового короба его стенки мгновенно прогорают, что зачастую приводит к последующему возгоранию примыкающих деревянных конструкций. А вот металлические стенки способы выдержать температуру замыкания на время, достаточное для срабатывания автомата.

Советы по монтажу

Теперь давайте выясним, что необходимо, чтобы выполнить плинтусную разводку электричества своими руками.

Инструмент

  1. Какие инструменты нужно подготовить к началу работ?

Автор использует при монтаже следующий набор:

  1. Чем монтируется плинтусная проводка?

Технология

  1. Есть ли у монтажа плинтусной проводки какие-то особенности?

Вот основные правила монтажа:

Крепите плинтус с шагом не больше полуметра. На неровностях стен шаг стоит уменьшить, иначе на примыкании останется зазор;

Бурите отверстия в стене и вбивайте пластиковые дюбели прямо через плинтус со снятой крышкой кабель-канала. Эта инструкция позволит вам избавиться от затрат времени на разметку отверстий;

Не заполняйте кабель-канал проводами более чем на 40% сечения, иначе получите перегрев проводки в пиках потребления;

  • Укладывайте кабель с излишками (со слабиной как минимум в 5 сантиметров на каждую стену). Запас пригодится вам при монтаже дополнительных розеток, не предусмотренных первоначальным проектом;
  • Если используются обычные накладные розетки, сделайте в плинтусе с помощью болгарки вырезы под них до верха кабель-канала. Так вы сможете полностью спрятать провода и сделать примыкание достаточно опрятным.

Надеемся, что этот материал будет полезен вам при выборе способа прокладки проводки в собственном жилье. Узнать больше о том, как монтируется розетка на плинтус и в каких случаях оправдан ее монтаж, поможет прикрепленное к статье видео. Успехов!

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

  • Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
  • Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
  • Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Планировка проводки

Стандарты размещения

Итак, мы приступаем к разводке проводов по помещению. На какие нормативы нам следует ориентироваться, выбирая расположение розеток?

Схема разводки

На самом деле единого стандарта в размещении данных элементов нет, и чаще всего их устанавливают на месте старых подрозетников, вмурованных в стены дома и капитальные перегородки.

Но если есть возможность выбора, то все же лучше придерживаться достаточно простых рекомендаций:

При прокладке скрытой в стенах проводки розетки монтируются на высоте либо 90 см, либо 30 см от уровня напольного покрытия

Первый вариант является традиционным для отечественного строительства, второй относится к «евростандарту»

Отдельно стоит уделить внимание розеткам над столешницами. Их следует устанавливать таким образом, чтобы поверхность стола не перекрывала контакты и давала возможность беспрепятственно использовать устройство

Это же касается точек электропитания над столами в кабинете и детской. Также не лишним будет предусмотреть вывод проводов для подключения компьютера или телевизора. Современные модели этих устройств отличаются достаточно высоким уровнем энергопотребления, а потому надеяться, что хватит обычного «тройника», не стоит.

Напольные электроприборы и стационарную электронику удобнее всего включать в розетки в плинтусах. Нижнее размещение позволяет существенно сэкономить место в квартире и минимизировать объем работ по штроблению стен для закладки скрытых кабель-каналов.

Таким образом, мы видим, что источники электричества в квартире могут размещаться в самых разных местах. Более того, единственно правильного варианта нет, и оптимальным выбором будет комбинация точек с высоким и низким размещением розеток.

Зачем нужны розетки, установленные у пола?

И все же, предметом обсуждения в нашей статье является именно плинтус с розетками. В жилищном строительстве такая конструкция получила распространение сравнительно недавно, и потому многие не принимают ее в расчет, планируя систему электроснабжения дома или квартиры.

Плинтусная розетка: типовая промышленная модификация

Как следует из названия, розетка в плинтусе применяется тогда, когда проводка проходит по кабель-каналу в техническом или декоративном пластиковом коробе:

  • Чаще всего данная технология используется при расширении сети электропроводки. Если вы делаете косметический ремонт в доме старой постройки, и не хотите вскрывать стены, то новые провода для бытовой техники, не предусмотренные предыдущей схемой электроснабжения, стоит проложить именно так.
  • Также прокладка проводки и размещение установочных коробок в плинтусах оправданы в ряде других случаев. Например, если перестановка мебели приводит к ситуации, когда для подключения бытовой техники и электроники необходимо тянуть кабель практически через всю квартиру.

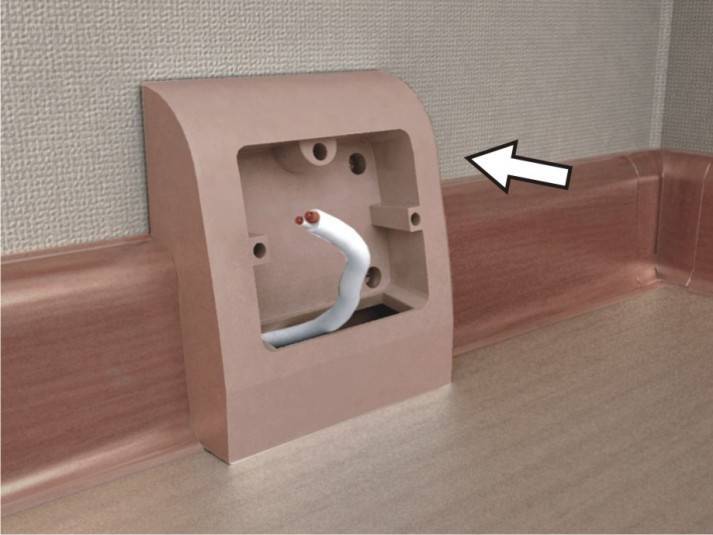

Вариант установочной коробки

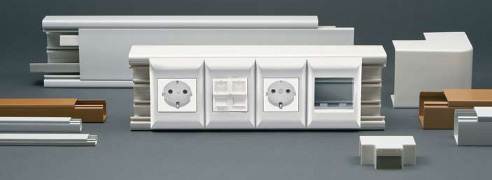

Отдельно стоит упомянуть и о телефонных и сетевых шнурах: для них встраивание розетки в плинтус является чуть ли не единственным приемлемым решением.

Преимущества и недостатки такого решения

Установка подрозетников на плинтуса имеет ряд плюсов:

  • Во-первых, как мы отметили выше, так можно проложить проводку в тех уголках квартиры, где ранее она не была предусмотрена.
  • Во-вторых, низкое размещение делает розетки практически незаметными, и потому является предпочтительным с точки зрения дизайна. Также следует отметить, что современная промышленность выпускает плинтусные подрозетники в самых разных формах и окрасках, а потому подобрать вариант, гармонирующий со стилем и цветовой гаммой помещения, можно практически всегда.

Внешний вид устройства гармонирует с дизайном помещения

В-третьих, при такой установке подключенные провода не свисают вдоль стены, а это обеспечивает значительно больший уровень безопасности.

Что касается минусов, то главным является риск попадания жидкости на контакты при влажной уборке. Выходом из ситуации является покупка и установка моделей, которые снабжаются специальными защитными шторками. Такие шторки надежно закрывают отверстия в розетке, и риск замыкания снижается до минимума.

Дизайнерский вариант

Кабельные розетки для плинтусов

Что представляет собой монтажный бокс для розетки на плинтусе?

Установка розетки на плинтус

1. Измерьте стены и отметьте места, где будут располагаться розетки. При расчетах длины плинтусов необходимо учесть то, что их концы должны входить в монтажный бокс.

2. Нарежьте планки плинтуса необходимой длинны и прикрепите его к стене. Для установки монтажного бокса между планками плинтуса оставьте зазор 60-85 мм (в зависимости от модели). Выполните укладку кабеля и вывод контактов;

3. Приложите монтажный бокс к месту монтажа и отметьте точки крепления на стене. Просверлите отверстия и забейте в них пластиковые дюбели (для обеспечения наиболее плотного прилегания монтажного бокса к стене, лучше использовать дюбели без бортиков). Поставьте монтажный бокс на место и закрепите его саморезами в установленные в стене дюбеля. Следите, что бы нижняя часть бокса плотно прилегала к полу, а кабель был выведен без загибов, скручиваний и повреждений.

4. После установки монтажного бокса производится подключение механизма розетки. Открутите клеммы на механизме розетки и присоедините к ним провода с зачищенными концами. Затяните винты (избегайте большого усилия при закручивании, т.к. это может повредить шлицы винтов).

5. Вставьте механизм розетки в направляющие в монтажном боксе. При необходимости уложите провод, что бы избежать его загибов. Подключите напряжение, и проверьте работоспособность розетки с помощью мультиметра. Если все работает, закрепите механизм розетки в монтажном боксе с помощью винтов и защелок и наденьте декоративную панель.

  • В соответствии с техникой безопасности, все электротехнические работы должны производиться при отключенном напряжении.
  • Покупайте плинтуса и монтажные боксы от одного производителя. Этим Вы гарантируете себе их полную совместимость.
  • Не рекомендуется крепить монтажный бокс с помощью герметика или клея.
  • Большим минусом розетки в плинтусе является вероятность попадания внутрь воды при влажной уборке. Поэтому лучше всего ставить розетки со специальными защитными шторками, которые препятствуют попаданию влаги на контакты.

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет монтаж открытой электропроводки в плинтусах с кабель каналами и установит все необходимые розетки в Вашей квартире или доме.

Материалы, близкие по теме:

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Преимущество заключается в следующем:

  • поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);

  • более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);

  • удобно добавлять новые точки разветвления.

Недостатки данного способа монтажа:

  • очень часто не вписывается в общий интерьер комнат (кабельные каналы имеют не слишком привлекательный вид);

  • открытый электромонтаж больше подвержен механическому повреждению и, как правило, имеет меньший срок службы.

Скрытая электропроводка в доме пользуется большей популярностью. Этот вариант предполагает монтаж провода в специально созданных канавках в стенах и потолке (штробы), а также в подвесном потолке, под пластиком, в специальном плинтусе.

Преимущество:

  • не портит интерьер комнат своим видом;

  • является пожаробезопасной (за исключением деревянного дома);

  • более дешевая (по сравнению с открытым способом прокладки электропроводки);

  • вероятность повреждения значительно меньше;

  • высокая долговечность всех элементов.

Среди недостатков выделяют:

  • сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, необходимо повредить отделочный материал);

  • при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;

  • более сложные электромонтажные работы.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Преимущества и недостатки данной методики монтажа

Как и любое техническое решение, укладка проводов в плинтусах имеет положительные и отрицательные стороны. Положительными сторонами считаются:

  • Значительное уменьшение или полное исключение штробления стен;
  • Возможность закрыть провода, которые укладывать под штукатурку не рекомендуется, телефонные, телевизионные кабели, интернет сети и другие;
  • Остается возможность быстрого доступа к сетям, с целью ремонта или замены, вскрытие панели не требует больших трудозатрат и специальных инструментов;
  • Большой выбор для потребителя по интерьеру цвет и форма, по техническим характеристикам. Производители предлагают различные варианты для малого и большого объема укладки проводов. С отдельным кабельканалом или раздельными полками, что позволяет разделить элементы по функциональному значению, информационные кабели от силовой проводки.

Как недостатки можно рассматривать следующие факторы:

  • Плинтуса с алюминиевыми укладочными планками надежные, но дорогие, пластиковые изделия дешевые, но не достаточно прочные и могут треснуть в процессе монтажных работ;

  • При изменении влажности и температуры между плинтусом и деревянным напольным покрытием иногда появляется щель. Туда попадает пыль и посторонний мусор;
  • Как и большинство пластиковых изделий, напольный плинтус выцветает от воздействия ультрафиолетовых лучей. При сильном нагреве может подвергаться деформации.

Принципы монтажа

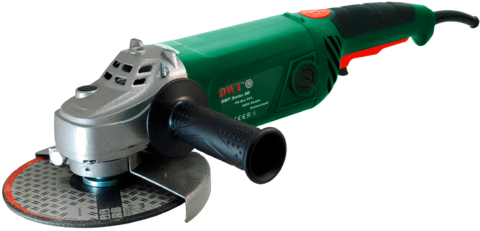

Болгарка для резки плинтуса

Для проведения работ мастеру понадобятся:

  • Перфоратор для формирования отверстий под дюбели.
  • Ножовка или болгарка для резки плинтуса. Шлифмашина делает более ровный срез.
  • Молоток, оснащенный добойником.
  • Рулетка/линейка и строительный карандаш.
  • Бокорез для снятия оплетки с кабеля.
  • Отвертка.

Также для устройства скрытой проводки мастеру придется заготовить такие материалы:

  • Пристенный бордюр (он же плинтус), оснащенный кабель-каналом. Его цвет и высота могут быть произвольными.
  • Торцевые заглушки в нужном количестве.
  • Кабель (трехжильный для заземления или двухжильный — без него).
  • Плинтусная розетка (мультибокс).

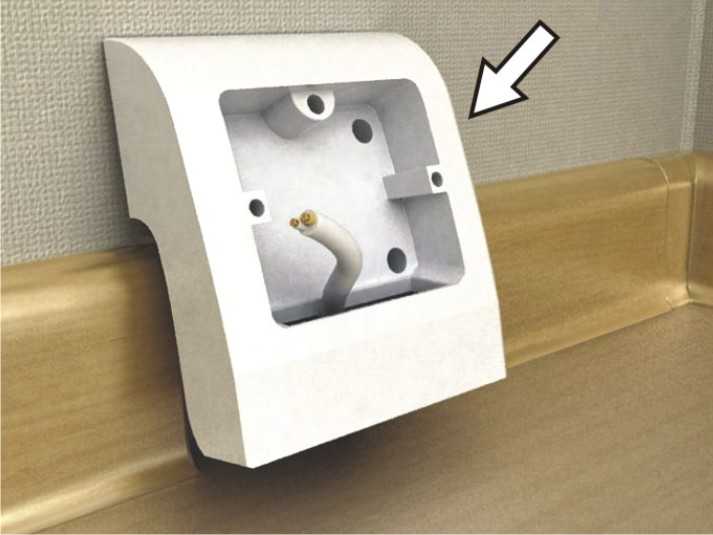

Мультибокс

Подрозетник представляет собой короб с переходником внизу

Это специальная плинтусная накладка, которая имеет вырезы под профиль пристенного бордюра. Укладывается на него вплотную. В продаже есть разные модификации профилей, так что можно выбрать любой мультибокс под всякий плинтус.

Чаще накладку используют для установки обычной розетки. Но в ней можно размещать выходы под кабели телефона, интернета и пр. Монтируется мультибокс максимально просто и быстро.

Кабель-канал

Несмотря на то, что часто в ПВХ-плинтусе уже есть встроенный канал, некоторые мастера предпочитают использовать отдельные пластиковые П-образные короба под укладку кабеля. Внешне каналы различаются по глубине и высоте, что позволяет проложить в них одновременно от 2 до 5 проводов. Сверху короб закрывается декоративной крышкой. Кабель канал укладывают под плинтус (кроме деревянных или каркасных домов).

Розетки внутренние и внешние

Встроенные точки питания монтируют в мультибокс, а наружные используют в тандеме с кабель-каналом при укладке проводки в деревянных домах. Если внутреннюю точку питания можно использовать по любым стенам, кроме древесины, то для применения внешней розетки ограничений нет.

Плюсы и минусы

Рассмотрим преимущества и недостатки плинтусной электропроводки.

Плюсы:

1. Несложность монтажа, отсутствие при работах большого количества пыли. Существующая отделка стен не нарушается; 2. Кроме электрических проводов в таком плинтусе можно разместить телевизионные, телефонные и сетевые коммуникации; 3. Легко подобраться к каждому из кабелей в любом месте. Для этого придется просто снять незаметную крышку. Также можно убрать или добавить проводку на нужном участке; 4. Скрытую проводку можно провести не везде, в отличие от открытой, которая легко закрепляется в любом месте; 5. Существует большой ассортимент плинтусов, многообразие расцветок и форм, можно подобрать подходящую к каждому интерьеру модель; 6. Плинтусную проводку несложно смонтировать самостоятельно.

Минусы такого приема:

1. В случае затопления помещения высока опасность удара электрическим током; 2. Плинтусную проводку нельзя использовать в ванных и других помещениях с высокой влажностью; 3. Недорогие плинтуса, изготовленные из пластика низкого качества, со временем могут растрескаться и выйти из строя при проведении ремонтных работ. Изделия белого цвета желтеют от воздействия ультрафиолетовых лучей; 4. Если в комнате будет одновременно находиться много людей в уличной обуви, велика вероятность, что пластиковый плинтус поломают (в таких помещениях целесообразно использовать электротехнический профиль, изготовленный из алюминия или дерева, но он дороже стоит).

Такой вид размещение проводки является удобным недорогим вариантом проведения коммуникаций, как для дома, так и для офиса. Несложность монтажа, незаметное расположение по полу, универсальность (можно пробрасывать кабеля разных типов), легкость ремонта и обслуживания – несомненные достоинства данного способа. Недостатки также присутствуют, но многих из них можно избежать правильным выбором плинтуса.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
