Розетка для вытяжки на кухню: выбор и место установки

Установка электророзеток в соответствии с ПУЭ

При работе с электричеством на первом месте должна быть безопасность. Поэтому установить розетку нужно в соответствии с правилами устройства электроустановок. Некоторые из этих правил касаются непосредственно вытяжек:

Электророзетку для воздухоочистителя разрешено устанавливать неподалеку от вентиляционной шахты или навесных шкафчиков. При этом расстояние до вентиляции должна быть не меньше 20 см, а до шкафчиков – не менее 5 см.
Высота электроточки от пола должна составлять не меньше 200 см.
Пропускная способность электророзетки – 15А и более.
Все розетки, которые устанавливаются на кухне, должны иметь степень защиты IP 62 и более. Данная маркировка означает, что у электророзетки самая высокая степень защиты от проникновения пыли, а также имеется защита от капель воды, падающих под углом 15 градусов.
Обязательно должны присутствовать заземляющие контакты с силой тока не меньше 15А.
Суммарная мощность всех приборов, подключаемых к линии, не должна превышать 4 кВт. Если она будет выше данной цифры, то может произойти перегрузка проводки при одновременном включении оборудования в сеть. Если суммарная мощность приборов больше 4 кВт, то для подключения вытяжки необходима отдельная линия
. Однако в старых домах проводить такую линию проблематично, так как проводка спрятана внутри стен. В таком случае можно проложить дополнительную проводку по поверхности стены, подключив ее к основной проводке методом шлейфа. Чтобы эта проводка не портила внешний вид помещения, ее можно закрыть декоративными коробами или каналами для кабеля.

При монтаже вытяжки некоторые мастера предлагают вариант подключения конструкции напрямую к линии, без использования розетки. В этом случае соединение проводов осуществляется с помощью клеммников. При таком типе подключения отсутствует возможность самостоятельного включения и выключения прибора, поскольку не используется вилка. Данный способ подключения считается небезопасным, особенно на кухне, поэтому от него лучше отказаться.

Кухня – это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними , чтобы потом не возникало разногласий.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

Настенный
вариант – большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
– считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
– они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
– устанавливаются внутрь гарнитура.
– универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Мощность электроприборов на кухне

Чем больше семья и чаще готовят на печке, тем мощнее нужна вытяжка. Какая мощность нужна, можно рассчитать, зная параметры кухни (объем помещения умножают на 12). К самым мощным приборам на кухне относятся:

Духовой шкаф 2,5 – 4 кВт.
Варочная поверхность 1 – 6 кВт.
Стиральная машина 1 – 3 кВт.
Посудомоечная машина 0.5 – 2,8 кВт.

Меньше потребляет энергии такая техника:

Микроволновая печь 1,5 – 3 кВт.
Кофеварка до 1,5 кВт.
Электрочайник 1 – 2 кВт.
Электрогриль 1 – 2 кВт.
Холодильник 0,15 – 0,2 кВт.
Вытяжка до 0,5 кВт.

Также на кухне имеется множество мелких приборов, которыми пользуются время от времени, редко включают вместе. Мощность большинства из них не превышает 1 или 2 кВт.

тостер;
миксер;
блендер;
вафельница;
бутербродница;
электросушилка.

При расчете количества фаз необходимо учитывать суммарную нагрузку на кухню. Если она менее 4 кВт, допустимо использовать один источник. Если больше – в целях безопасности необходимо как минимум 2 источника. Для каждой группы должен быть свой автомат УЗО. Он обеспечивает экстренное автоматическое отключение при утечке тока.

Изображение взято с https://www.youtube.com/watch?v=8fR-51jk4cs

Для всех жилых помещений используют медную проводку толщиной не меньше 1,5 мм кв. Чтобы провод точно подошел, можно выбирать с запасом – сечением 2,5 мм кв. При напряжении сети 12 В нужен трансформатор.

Какая розетка подойдет для кухонной вытяжки: правила выбора

Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, при выборе самой розетки и ее расположения необходимо учитывать несколько нюансов.

IP-код состоит из 2 цифр. Первая цифра указывает на размер частиц, которые может пропустить продукт. Второй указывает, от чего защищена розетка.

Коды декодируются следующим образом:

Диаметр частиц, которые могут пройти	Уровень защиты
0: нет защиты	0: нет защиты
1: более 50 мм	1: защита от капель, падающих сверху
2: 12-50 мм	2: защита от капель, падающих под углом до 15º
3: 2,5 — 12 мм	3: защита от капель, падающих под углом от 15º до 60º
4: 1 — 2,5 мм	4: защита от брызг
5: частично защищен от проникновения пыли	5: Защита от воды
6: полная защита от проникновения пыли	6: Защита от мощных струй воды
	7: Защита от кратковременного проникновения воды
	8: защищен от полного и длительного воздействия воды

Помимо степени защиты, необходимо учитывать и другие соображения:

Материал. Слишком дешевые изделия изготавливаются из низкокачественного пластика

Такой материал быстрее изнашивается и легче плавится (важно, если розетка будет находиться рядом с плитой).
Качество сборки. Необходимо, чтобы изделие было собрано правильно, надежно, без люфта и вибрации

В противном случае внутрь могут попасть пыль, жир и копоть с варочной панели или влага.
Розетка оснащена «заслонкой», которая предотвращает попадание в розетку чего-либо, кроме вилки. На кухне эта функция практически незаменима.
Хорошо выглядит. Проектирование розеток для кухни не является главным критерием
Однако если вы планируете кухню, оформленную в определенном стиле — стоит обратить внимание и на внешний вид розетки: чтобы она не выделялась на общем фоне. В качестве альтернативы можно спрятать точку питания в шкаф.

Основные виды кухонных вытяжек

На сегодняшний день существует довольно много различных типов вытяжек, включая настенные, встраиваемые, пристенные, угловые и островные вытяжки.

Как видите, вытяжки значительно различаются по конструкции и способу установки, поэтому не всегда легко, но все же возможно правильно расположить вытяжку, чтобы она подходила практически ко всем возможным вариантам.

Большинство вытяжек, устанавливаемых сегодня, либо присоединяются к навесному шкафу над варочной панелью (настенные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (настенные или встраиваемые вытяжки) удобнее всего расположить розетку в шкафу или непосредственно над ним.

Во втором случае (настенные вытяжки) лучше всего разместить его в кожухе воздуховода над вытяжкой.

Однако если электрическая розетка для кухонной вытяжки должна быть установлена на высоте 110 см (от столешницы до центра розетки), это позволит охватить оба этих варианта вытяжки, а также многие другие.

Какого производителя и какую модель лучше выбрать?

Основным критерием при выборе кухонной вытяжки является степень защиты.

В помещениях с периодически повышенным уровнем влажности требуется розетка со степенью защиты IP62 или выше. Согласно классификации, такие изделия являются пылезащищенными и защищены от сильных струй воды.

Рекомендуется покупать розетки у надежных производителей, специализирующихся на электротехнической продукции. У них хорошая репутация:

На что обратить внимание при выборе?

Помимо производителя, при выборе розетки учитывайте несколько параметров.

Материал изготовления. Оптимальное решение — термостойкий пластик. Бюджетные модели изготовлены из низкокачественных материалов. Такой пластик быстро темнеет и желтеет, легко плавится.
Качество сборки. Недопустимые зазоры в соединениях компонентов розетки.
Желательно, чтобы отверстия для дюбелей были защищены специальными раздвижными шторками.
Дизайн изделия должен соответствовать стилю интерьера.

Какие бывают типы розеток для кухни

Удобство эксплуатации, функциональность, безопасность работы кухонного оборудования обеспечивается разнообразием моделей электророзеток. Они имеют разную степень влагозащиты, выпускаются в пластиковых, карболитовых, керамических, каучуковых корпусах. По конструкции различают три вида.

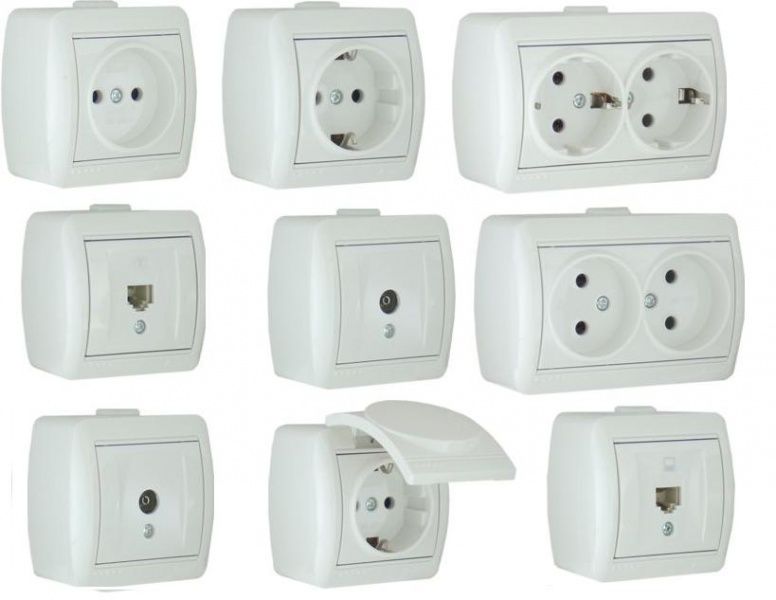

Накладные

Накладные легко устанавливаются, их монтаж не требует дополнительных трат не нужно штробить стену для заглубления подрозетника, при необходимости они легко демонтируются. Они применяются при монтаже кабельной системы открытым способом. Их удобно использовать, когда на уже отремонтированной кухне появляется новая техника, требующая оборудования дополнительной точки.

Накладные используют для открытых кабельных сетей

Скрытые

Встраиваемая, или скрытая розетка — один из лучших вариантов для мелкой кухонной техники. Она не мешают на рабочем столе, не портят интерьер. Для монтажа розеток этого типа можно выбрать любое удобное место. Ее размещают в столешнице, под ней (выдвижной вариант) или в стенке шкафа.

Поворотные удобно крепить на столешнице

Скрытая розетка обладает несколькими достоинствами:

они безопасны, так как защищены от попадания влаги;
экономят полезную площадь;
имеют специальные разъемы для подключения телевизора, смартфона или планшета;
их легко смонтировать самостоятельно.

Конструктивно скрытые точки питания бывают выдвижными, горизонтальными, вертикальными, двойными, одинарными.

Вертикальный блок выдвигается нажатием на крышку

Недостатки встраиваемых розеток – постепенное расшатывание блока при постоянном использовании, неудобство подключения боковой вилки, что может привести к перегибанию сетевого шнура. Они устанавливаются на поверхностные и скрытые кабельные сети.

Угловые модели

Угловая розетка удачно вписывается в незанятое пространство на стыке стены с навесным шкафом или поверхностью стола. Они бывают одиночными или имеют несколько точек подключения. Способ установки аналогичен накладным моделям.

Угловые экономят рабочее пространство

Элегантный дизайн позволяет вписать их в любой кухонный интерьер. Недостатки:

высокая стоимость;
не все модели годятся для установки в домах старой постройки;
неудобство одновременного использования больше двух гнезд (вилки с боковым проводом мешают друг другу, а шнур заламывается);
невозможность подключения осветительных приборов.

К достоинствам относят надежную защиту от влаги, дополнительный функционал, соответствие одновременно российским и европейским стандартам.

Дополнительные встроенные опции

Современные модели розеток снабжены дополнительными функциями. Подсветка позволяет легко сориентироваться в темном помещении. Чтобы обезопасить маленьких детей, производители устанавливают внутри устройства шторки, заслоняющие входные отверстия для штепселя. Крышкой, защищающей контакты от воды, и устройством защитного отключения электроприборов оснащены мощные розетки для мокрых помещений.

Розетка с УЗО ставится для бойлера стиральной и посудомоечной машины

С помощью таймера программируется время работы прибора с последующим автоматическим отключением. Выключатель удобен тем, что не нужно выдергивать вилку, техника обесточивается нажатием кнопки.

Встроенный ваттметр в розетку дает возможность контролировать, сколько электроэнергии потребляет подключенный бытовой прибор. Индикатор оборудован подсветкой, меняющей цвет в зависимости от объема потребляемого электричества. Опция дает возможность более рационально использовать технику и экономить деньги. Розетка с USB-разъемом удобна, когда надо одновременно включить прибор и подзарядить гаджет.

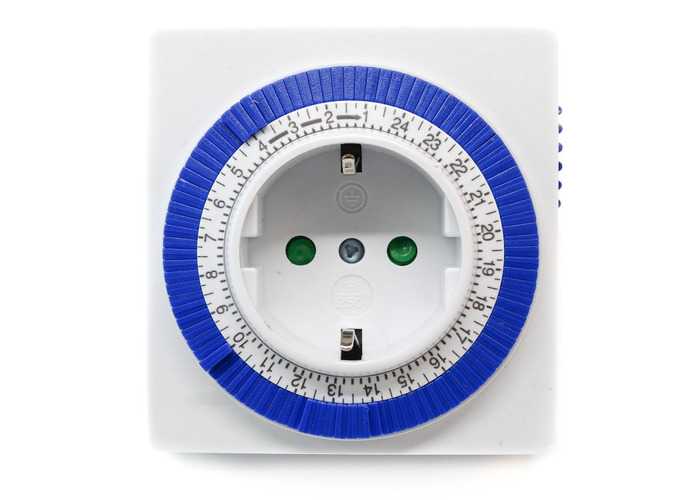

Розетка с таймером позволяет программировать время работы прибора

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

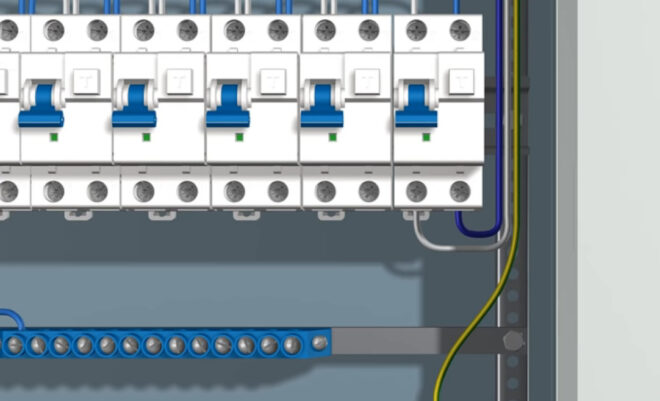

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

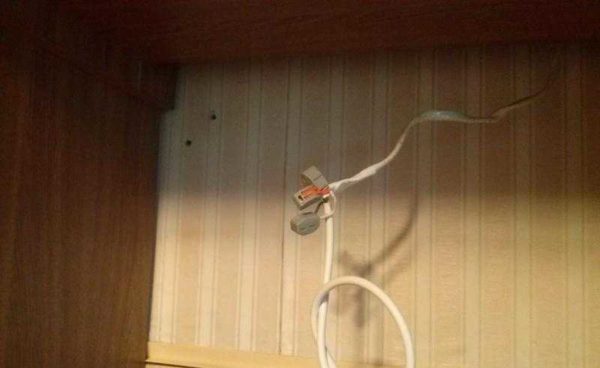

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

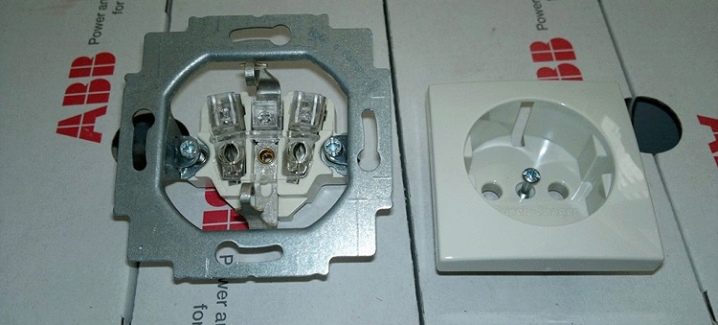

Выбираем лучшую розетку

Разнообразие предлагаемых магазинами моделей велико. Они отличаются дизайном, ценой, качеством

Так на что же обращать внимание при покупке этого маленького, но такого важного предмета? Приведем основные критерии:

все внимание – производителю. Цены на товары известных производителей высоки, качество, зачастую, тоже

Но и нередки подделки. Поэтому покупать брендовые, дорогие розетки стоит лишь в проверенных магазинах;
материал. Чем дешевле готовое изделие, тем хуже материал использовали для его производства. Пластмассы низкого качества повышают риск быстрого износа, искрений, плавки внешних оболочек;
качественная розетка отличается крепостью сборки, не распадается, в ней нет шатающихся, двигающихся элементов;
керамический блок для контактной группы. В дешевых вариантах тоже может быть керамика, но она значительно мягче и хуже, нежели в более дорогих. Блок на вид должен быть целым, без видимых и еле заметных сколов и трещин;
лепестки для крепления обязательно жесткие, не короткие. От них зависит насколько крепко она будет держаться в стене;
тип конструкции контактной группы. Видов много, отличаются они степенью скрытости контактов. Чем более они открыты, тем проблематичнее монтирование и хуже крепление. Наиболее удобны в работе розетки со скрытыми контактами.
дизайн. Красивую розетку, подходящую под общий стиль кухни, не нужно декорировать.

Выбор розетки и кабеля

Схема расположения электрических приборов на кухне и их подключение к сети

Если для вытяжки на кухне предусмотрена отдельная розетка, ее выбор зависит от электрической мощности, потребляемой устройством от домашней сети. Для большинства современных моделей этот показатель не превышает 1,0 кВт, что позволяет устанавливать типовое изделие, рассчитанное на ток до 10-ти Ампер.

При больших значениях потребляемой мощности возможна установка специальной силовой розетки, которая выдерживает значительные по величине токи (до 25-ти Ампер). В этом случае для нее потребуется прокладка отдельного силового кабеля со следующим техническими показателями:

марка провода: ВВГ или подобный ему;
количество медных жил – 3 или 4;
сечение – не менее 2,5 мм квадратных.

Подключаются такие розетка и кабель через установленный в распределительном шкафу защитный автомат, рассчитанный на ток отсечки 25 Ампер.

Виды вытяжек и их особенности при подключении к электросети

На кухне монтируется отдельная розетка для вытяжки

С точки зрения подключения к бытовой электрической сети представленные на отечественном рынке модели вытяжек различаются по следующим признакам:

конструктивное исполнение;
способ установки;
мощность, потребляемая агрегатом от сети.

В соответствии с первым признаком кухонные вытяжки бывают куполообразными, с наклонными плоскостями или горизонтальными. Большинство известных конструкций не создают особой помехи для установки сетевой розетки. По второму признаку выбор вариантов также многообразен. Приборы имеют следующие исполнения:

подвесные;
встраиваемые в навесной шкаф;
настенные;
угловые и островные.

Розетку для встраиваемой вытяжки на кухне удобнее всего поместить в навесном шкафу или непосредственно над его верхней панелью. Если в кухонном помещении имеется настенный вытяжной агрегат, она устанавливается в кожухе воздуховода. Оптимальный вариант расположения электрической розетки – на высоте 110 см от столешницы кухонного гарнитура. В этом случае место установки подходит практически для любых моделей вытяжных устройств. От мощности монтируемой на кухне модели зависит выбор типа розеточного изделия и питающего кабеля для его подключения.

Место установки розетки: основные правила

При работе с электричеством важнее всего безопасность. Вследствие чего приоритетным является строгое выполнение Правил устройств электроустановок (ПУЭ). Основные из них, касающиеся вытяжек, таковы:

разрешается размещение розетки для вытяжки на кухне над навесными шкафами или недалеко от вентиляционной шахты. При этом допустимые минимальные расстояния к шкафчикам – 5 см, к вентиляции – 20 см;
минимальная высота от пола – 2 м;
обязательно наличие заземляющих контактов с силой тока не менее 15А;
пропускная способность розетки под вытяжку от 15А;
подключая на линию дополнительную розетку, просчитайте суммарную мощность всех приборов. Она не должна превышать 4 кВт. Это позволит избежать перегрузки проводки в случае одновременного включения их сеть. При превышении этой мощности, вытяжка на кухне должна быть на отдельной линии.

Вытяжка – вещь полезная, поэтому использование ее должно быть максимально комфортным. А правильно подобранная розетка и ее расположение как нельзя лучше этому способствуют. Для большего удобства не стоит располагать розетку за массивными шкафчиками, столешницами и прочей кухонной мебелью. Лучше разместить ее на видном месте, визуально посередине вытяжки. Многим хозяйкам это может не понравиться. Проблема решается довольно быстро. Потратив немного времени и фантазии, можно легко сделать декоративный предмет, закрывающий ее. Например, отлично смотрятся ящичек, кофейное панно, маленькая картина.

Как и любое другое электрооборудование – кухонная вытяжка требует подключения к электросети.

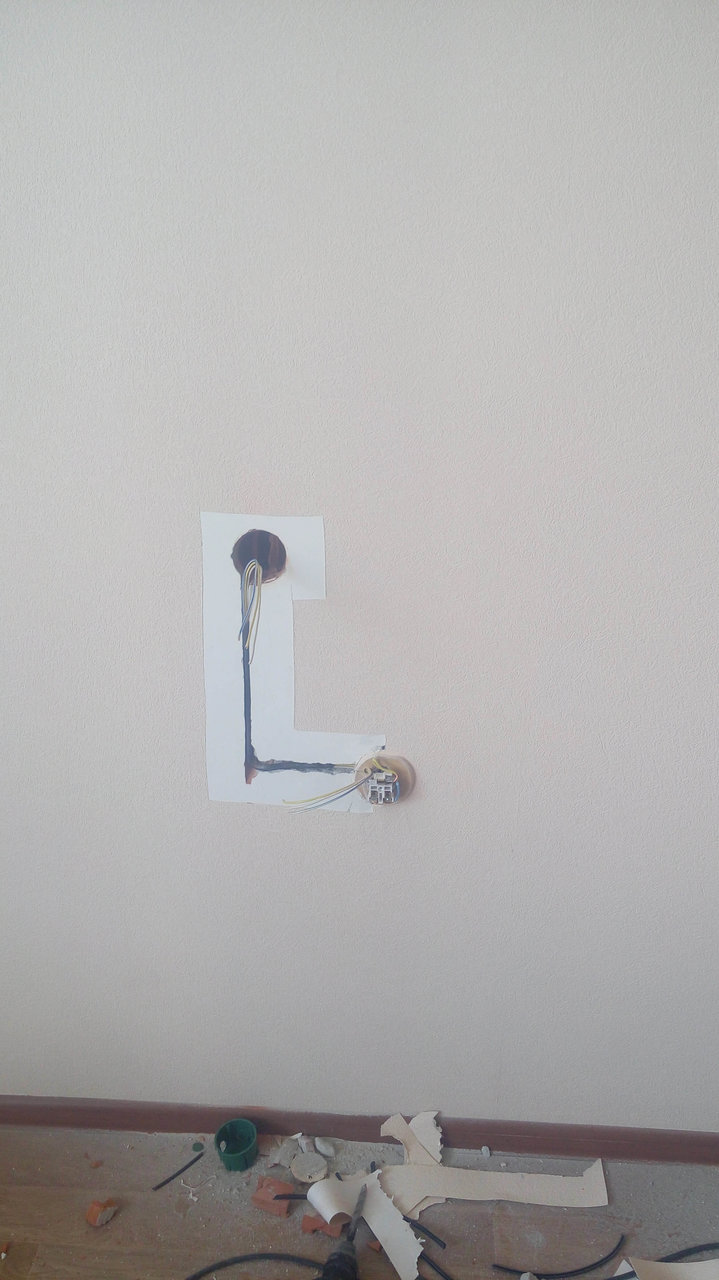

Если розетка в подходящем месте уже имеется – вопрос отпадает. Если ее нет, и нужно сделать – то необходимо знать определенные правила установки. Ниже мы разберемся, куда ее можно устанавливать.

Сразу оговоримся: в идеале решать вопрос с созданием точки питания нужно тогда, когда место под плиту и вытяжку уже точно определено, выбрана (а в идеале куплена и установлена) кухонная мебель, а также выбрана точная модель вытяжки.

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

проведен кабель;
определено место, где установить;
произведен монтаж подрозеточных коробок (монтажных установочных коробок);
приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.

Подключить новую розетку. Вначале требуется подсоединить подводящий провод к контактам. Для этого приблизительно на 5-10 миллиметров удаляется изоляция с проводящих ток жил кабеля. Обнаженная часть кабеля запускается в клемму и крепко фиксируется винтом. При закручивании винта не надо прикладывать неимоверных усилий, иначе можно пережать кабель. Если осуществляется подсоединение розеток с «землей», жила заземления подсоединяется к надлежащему контакту (заземляющему контакту). Данный контакт связывается с заземляющими «усами». Перед подсоединением заземляющей жилы кабеля надо удостовериться, что как раз эта жила и есть «земля».
Поставить розетку в установочную коробку. После подключения всех подводящих проводов следует поставить рабочую часть (токопроводящие элементы) розетки в установочную коробку. Монтировать ее надо ровно, без перекоса вровень со стенкой. Подводящие провода тщательно прячут в установочной коробке. После выставления розетки в требуемом положении ее надо надежно зафиксировать. Для этого на ней предусмотрены специализированные прижимные «лапки» (или крепежные усики) с винтиками. При вкручивании винтов, крепежные усики расходятся, тем самым закрепляют розетку. В электророзетках нового поколения крепежные усики отсутствуют. Их крепят посредством винтиков, которые размещены в установочной коробке.
Прикрутить лицевую панель. После монтажа токопроводящих элементов можно прикручивать лицевую панель.

О том, как правильно подключить вытяжку на кухне, смотрите в следующем видео.

Источник

От: admin

Эта тема закрыта для публикации ответов.

Возможные ошибки

Важно придерживаться рекомендаций относительно размещения и подключения розеток на кухне. От этого зависит безопасность пребывания в помещении. Ошибки бывают грубыми и незначительными

Вот несколько примеров:

Ошибки бывают грубыми и незначительными. Вот несколько примеров:

Игнорирование техники безопасности. Включает в себя неправильное расположение кабеля, отсутствие изоляции и пренебрежение особенностями материала стен. Использование только одного питающего кабеля. При включении сразу нескольких бытовых приборов линия может не справиться с напряжением. Поэтому подсоединять к сети приходится один мощный или пару маломощных предметов техники, что не очень удобно. Электрическая плита подключена к общей линии. Эта ошибка приведет к тому, что устройство будет работать некачественно. Расположенные под раковиной устройства не имеют необходимого уровня защиты от попадания влаги

Если ставите розетку в этом месте, она должна иметь маркировку IP44 Наличие защиты важно и для тех устройств, которые расположены в зоне свободного доступа маленьких детей. Для бытовой техники, которая работает с использованием воды, не выделена отдельная линия

Розетки для посудомоечной и стиральной машин, а также для электрочайника и кофеварки должны иметь заземление, а сама линия оснащается УЗО Эти меры предосторожности помогут избежать пожара при коротком замыкании. Из незначительных ошибок можно выделить отсутствие запасных розеток, их неудобное расположение, несоответствие цвета декоративной накладки общему дизайну интерьера

Из незначительных ошибок можно выделить отсутствие запасных розеток, их неудобное расположение, несоответствие цвета декоративной накладки общему дизайну интерьера.

К размещению кухонных розеток следует подойти с максимальной серьезностью. От того, насколько точно соблюдены все правила, зависит безопасность домочадцев

Важно строго придерживаться рекомендаций относительно расположения, высоты и подключения розеток
