Осуществление монтажа проводки
Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:
Штробирование
Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.
Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.
Монтаж в гипсокартоне
Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.
Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.
Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.
Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.
Когда могут разрешить «квартиру в квартире»
В каких случаях у владельца комнаты или доли в коммуналке есть шанс легализовать индивидуальную кухню или санузел?
— Квартира располагается на первом либо первом жилом этаже (например, под ней только магазины и офисы). Располагать санузлы и кухни над жилыми помещениями нельзя.
— Есть технические возможности подведения коммуникаций (вытяжная вентиляция, водопровод, канализация).
— Достаточно энергомощностей для подключения электроплиты и бойлера (о том, чтобы легально провести газ — даже не мечтайте).
«Проходной» вариант — комната, граничащая с кухней или санузлом.
Что еще учесть
1. Двери санузлов не должны открываться в кухни и жилые комнаты. Но если это не основной (который для всех соседей по коммуналке), а дополнительный санузел, оформить перепланировку, возможно, получится.
2. Помещение для приготовления пищи должно иметь естественное освещение. Заметьте: мы не называем его «кухней», а обозначаем именно так, как оно обозначено в СНиП 31-01-2003 «Здания жилые многоквартирные» (это основной нормативный документ, на который ссылаются чиновники межведомственных комиссий и жилинспекций). Именно так и должно быть написано в бумагах.
Увы и ах: Даже если у вас есть возможность получить и согласовать совмещение кухни с просторной жилой комнатой и установку дополнительных санузлов (сделать студию из комнаты в коммуналке), квартира на бумаге чаще всего все равно остается коммунальной. А по документам вы по-прежнему владелец комнаты, доли, выделенной части квартиры.
В реальной жизни такие улучшения порождают причудливые сюжеты. Например, соседи разрешили вам сделать ванну в «своем» тупике коридора. Но потом вспомнили, что тоже имеют право в ней мыться.
Варианты монтажа
Розетки ставятся по завершении чистовой отделки пола и стен. К точкам установки прокладывается питающая линия, выводится наружу монтажный конец. С него удаляется изоляционный слой.
Монтаж возможен тремя способами:
- Установка розетки накладного типа.
- Скрытый монтаж.
- Размещение в электрощите.
Накладная розетка
Вследствие своей простоты, наружная установка применяется чаще других вариантов. Розетка разбирается, на стенке намечается расположение отверстий для монтажа. Вертикальность линий контролируется уровнем.
Корпус закрепляется на стене дюбель-гвоздями. Места креплений обрабатываются герметиком для недопущения проникновения конденсата. В отверстие ставится клеммная колодка и соединяется с монтажными концами проводки. Крышка корпуса помещается на свое место и фиксируется винтами.
Скрытая установка
Сложность такого способа обусловлена необходимостью обустройства посадочного гнезда в точке, в которую планируется встраивать розеточный модуль. Для кирпичных стен используется коронка, для сверления панелей из железобетона не обойтись без перфоратора. В отверстие вставляется розеточный стакан, фиксируется дюбель-гвоздями либо раствором алебастра.
Далее работа выполняется по следующей схеме:
- снимается декоративная панель;
- монтажный конец кабеля соединяется с клеммами;
- розетка ставится в подрозетник;
- монтажным винтом в стене фиксируется клеммный блок;
- ставится верхняя декоративная панель.
Монтаж в защитном кожухе
По правилам безопасности в ванной можно ставить розетки, соответствующие степени защиты от влаги не ниже IPх4. Но это условие можно проигнорировать, если монтаж производится в электрощите, уровень влагозащиты которого соответствует IPх4. Кроме точки питания для стиралки, в щитке также можно установить блок для управления встроенной подсветкой или теплым полом.
Щиток закрепляется на стене. Питающий кабель вводится корпус и соединяется с клеммами колодки. Фиксация розетки внутри осуществляется посредством монтажных скоб.
Основные параметры безопасной проводки
Проводка в ванной должна быть не только безупречно функционирующей, но и безопасной.
Выбор типа электропроводки
В старых зданиях, возводимых несколько десятков лет назад, в основном применяли провода с алюминиевыми жилами. Они не подходят для подключения современного мощного оборудования. Стиральную машину допускается подключать только через трехжильный кабель с медной сердцевиной.
Согласно пункту 7.1.40 действующего ПУЭ в помещениях с повышенной влажностью монтаж проводки рекомендуется осуществлять закрытым способом. Для этого идущий от распределительного щитка кабель размещают в выбранной в стене шробе таким образом, чтобы он был скрыт и даже частично не выходил на поверхность.
Такая мера защищает кабель от непосредственного контакта с водой, которая известная своими отличными проводниковыми качествами.
По этой же причине при прокладке в выдобленном в древесине канале, например, не допускается размещать электропровод в металлорукаве или в полости стальной трубы. Провод нельзя фиксировать металлическими скобами, лишенными резиновых прокладок. Сами крепежные скобы должны иметь антикоррозионное покрытие.
Определение сечения кабеля
Чтобы электропроводка выдержала высокую нагрузку от мощного бытового агрегата, следует грамотно рассчитать сечение кабеля. Его определяют по такому же принципу, что и при установке любой другой электротехники, беря в расчет предполагаемую нагрузку. Мощность стиральной машины указана в прилагаемой к ней инструкции.
Для прокладки электролинии используют только лишенный дефектов целостный провод. Все места состыковки тщательно обматывают электроизоляционной самоклеящейся лентой.
Не допускается присутствие в санузле и распределительных коробок, внутри полого корпуса которых по схеме соединяются кабели подключаемых устройств. Распределительные коробки всегда размещают за пределами санузла.
Порядок действий при определении сечения кабеля:
Узнают мощность подключаемого электроприбора. В большинстве случаев она не превышает 3 кВт. В соответствии со справочными таблицами подбирают сечение кабеля.
При подключении блока розеток определяют суммарную мощность «запитываемых» от них приборов после чего, ориентируясь по тем же справочным таблицам, определяют допустимое сечение кабеля.
Даже если машинка потребляет меньшее количество энергии, опытные мастера рекомендуют делать запас по мощности. Ведь не исключено со временем морально устаревший агрегат может быть заменен на более высокомощное новое оборудование.
Для подключения рекомендуется использовать только медный провод. В сравнении с алюминиевым «собратом» он предпочтительнее тем, что имеет лучшие электропроводящие свойства.
Медный провод способен при меньшем сечении выдерживать высокое напряжение: на 1 мм сечения 2 кВт нагрузки. А потому места уложенный в штробе провод будет занимать в два раза меньше. К тому же он устойчив к окислению и по заверению электриков имеет срок службы свыше 30 лет.

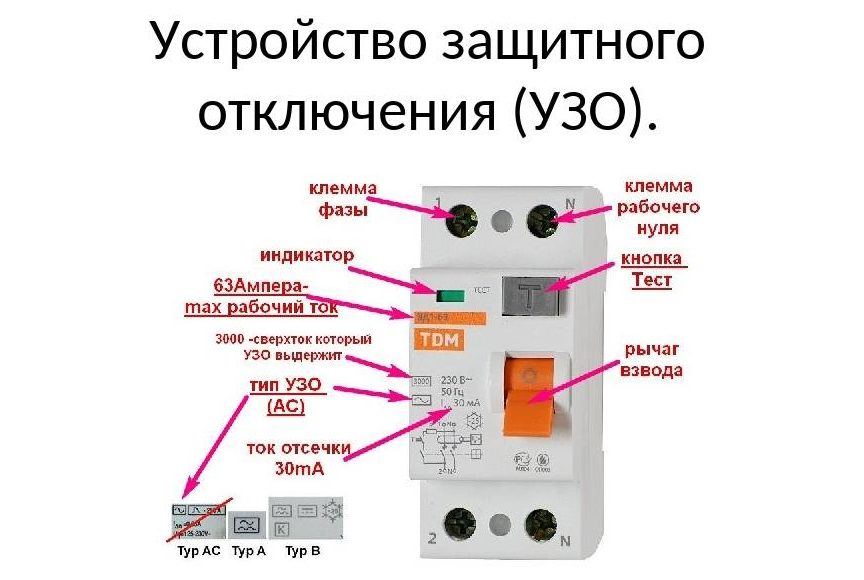

Мощность УЗО и автомата
Кабель, ведущий отдельную линию в санузел, подключают к внутриквартирному распределительному щитку через устройство экстренного отключения (УЗО).
Ток утечки защитного устройства для подключения линий, когда нужна быстрая защита, должен составлять 10 мА. Это обусловлено тем, что санузлу свойственна повышенная влажность, в связи с чем комната относится к числу помещений повышенной опасности.
Раздражающее действие переменного тока человек ощущает уже при величине в 5-7 мА.
Если же санузел «запитывается» групповой линией, максимальный ток утечки для подключения электропроводки должен составлять 30 мА. Такие устройства дешевле, чем 10 мА, но и срабатывают не так быстро.
Для установки частных домах и квартирах чаще всего применяют модели, совмещенные с автоматом для защиты проводки – дифференциальные выключатели.
Модульные устройства обеспечивают защиту по трем «фронтам»: от перегрузки электросети, от превышения допустимой величины утечки тока и от короткого замыкания на линии.
В случае отсутствия в квартире стационарного УЗО в распределительном электрощитке, применяют УЗО переносного типа. Их подключают к существующей розетка, а затем уже производится подключение электрообрудования.
Но само по себе УЗО не является полноценной защитой. Для предохранения проводки и самого агрегата от короткого замыкания устанавливают отдельный автомат защитного отключения.
Традиционно используют автомат на 16А. В любом случае номинал рабочего тока УЗО должен быть на одну категорию выше, чем номинальный ток вводного автомата.
Установка розеток в ванной комнате: нормы
Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:
- Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
- Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
- УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.
Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку
При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

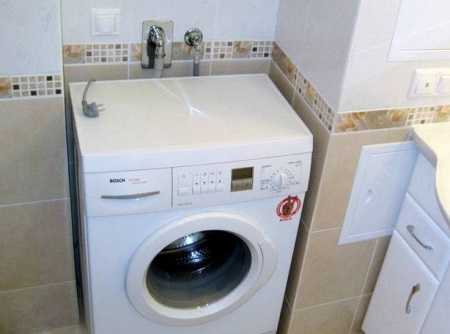

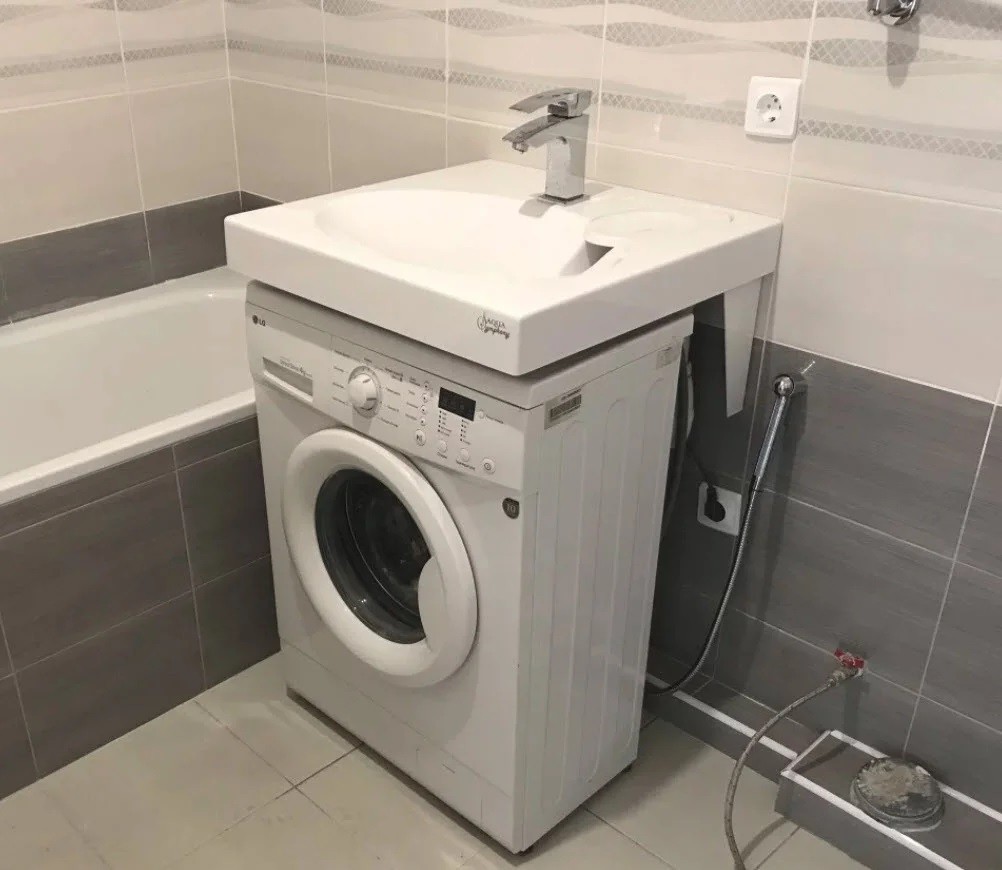

Высота установки для стиральной машины: правильное расположение
Обязательные условия к подключению стиральных машин:
- подключение выполняется только к исправной проводке через трехжильный медный кабель;
- внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
- обязательно нужно соблюдать технику безопасности;
- розетка должна быть с заземлением и со встроенным УЗО.
Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.
В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.
Высота над раковиной для влажных помещений

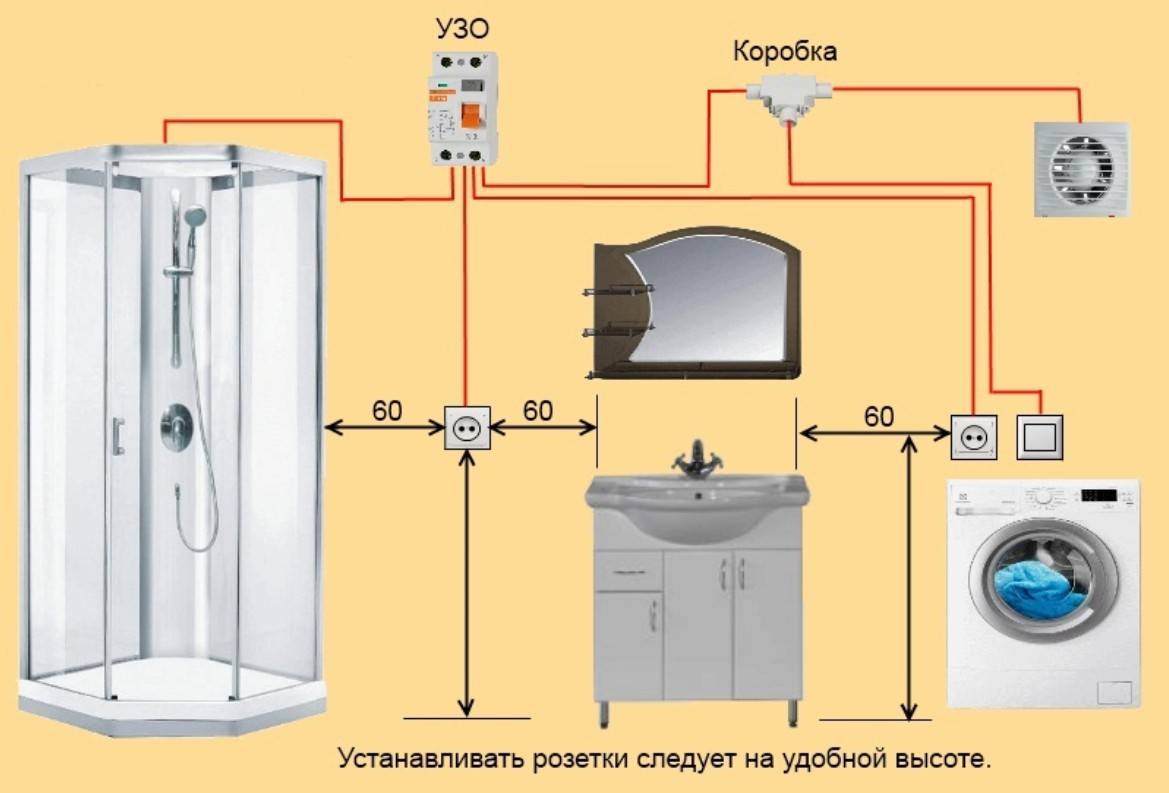

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.
На какой высоте расположить розетку для фена в ванной комнате
Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

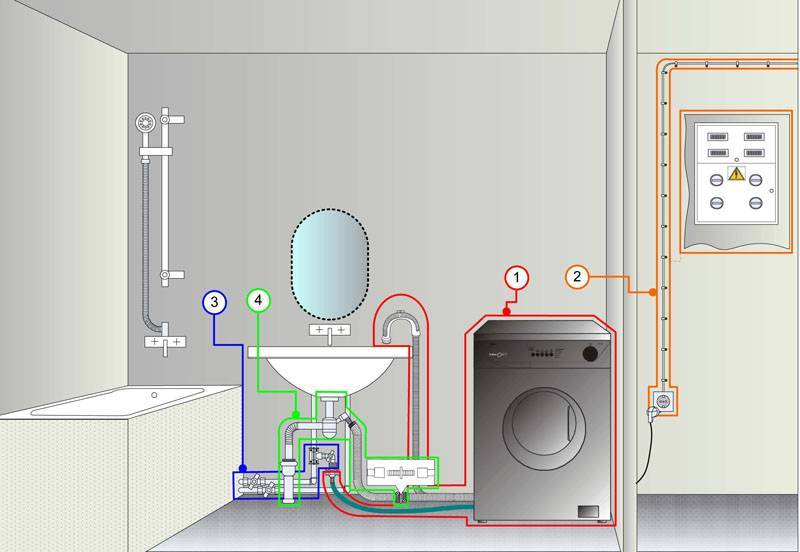

Правила монтажа машины
Рассмотрим правила монтажа машинки.
- После распаковки надо установить технику на выделенное место. На поверхность следует приложить уровень для проверки и регулировки ровного расположения. При выявлении неровности следует подрегулировать ножки. Нельзя ставить машинку плотно к стене и другим предметам, расположенным по бокам. Необходимо оставлять небольшой зазор.
- Для облегчения подключения к коммуникациям агрегат следует выдвинуть вперед.
- Выбрав способ подсоединения, надо произвести монтаж шлангов для слива и забора воды.
- Во избежание заломов рекомендуется заправлять сливной шланг в углубление на задней стенке.
Можно ли делать розетки в ванной
В ходе ремонта квартиры неизбежен вопрос, как провести розетку в ванну комнату. Это помещение с высокой степенью риска для функционирования электроприборов.
Все трубопроводы подключены: с одной стороны – к системе выравнивания потенциалов, то есть заземлены, с другой – к металлическим корпусам электрооборудования.
Если на корпусе стиральной машинки повреждена изоляция, то при попадании на нее воды может передаться напряжение. Если человек прикоснется к такой поверхности, он может пострадать.
Водопроводная вода не очень хорошо проводит ток – все зависит от площади самого пятна. Если она достаточно большая, то влага станет отличным проводником тока.
В идеале в ванной комнате лучше вообще не размещать электрических приборов, питающихся напряжением более 12В. Однако жизненные обстоятельства маленьких ванных комнат диктуют людям необходимость установки розеток для стиральной машинки.
Какие зоны подходят для установки

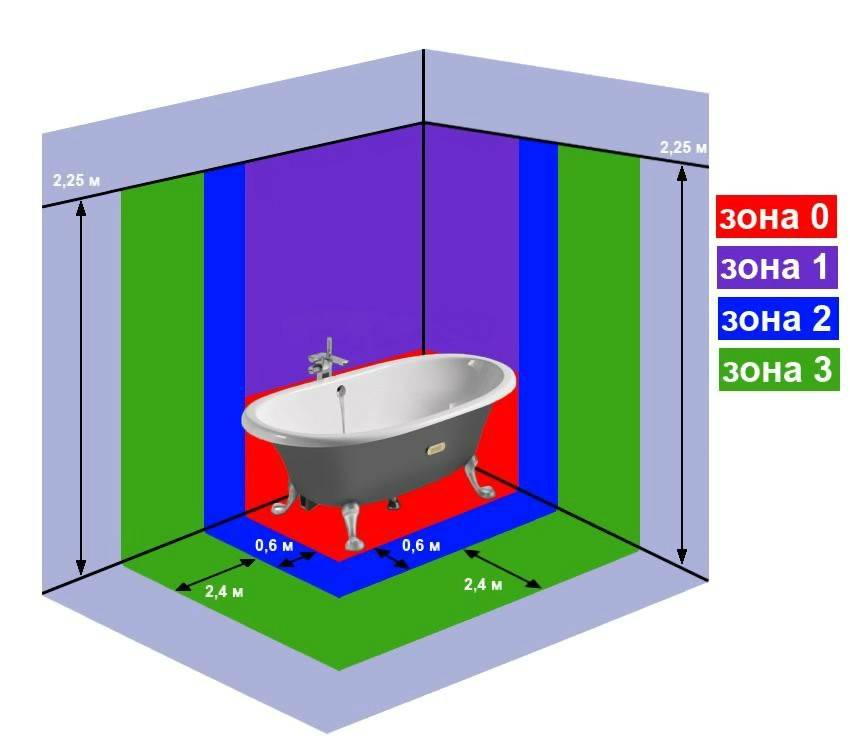

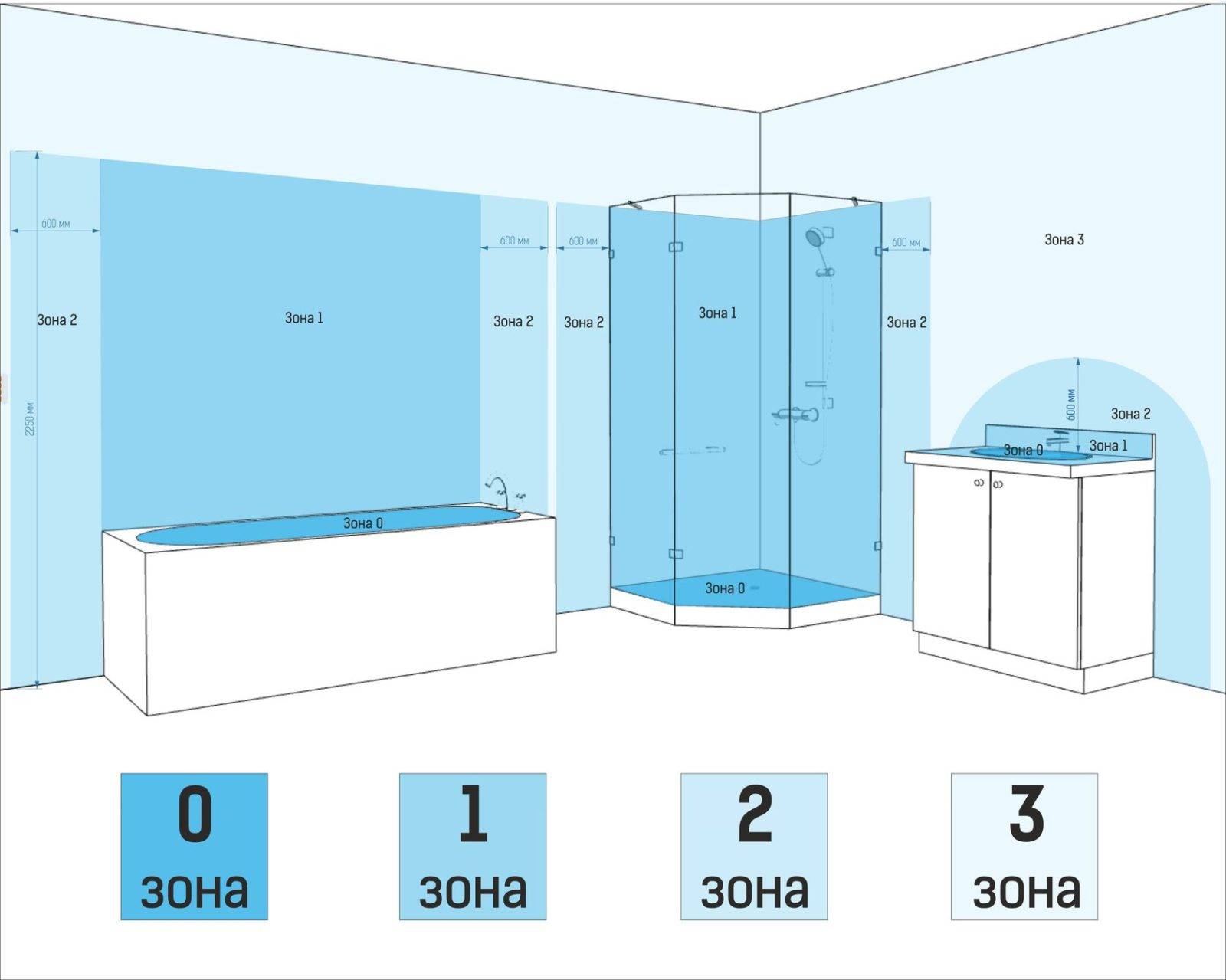

Согласно Правилам устройства электроустановок, весь объем помещения ванной комнаты делится на четыре зоны. Они маркируются цифрами от 0 до 3. Зону «ноль» занимают непосредственные источники воды: ванны, душевые, раковины.
Зона 1 расположена над зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок.
Установка розеток, пригодных для бытового электрооборудования, на 220В не разрешается. Зона 2 – это полоса шириной 60 см, начинающаяся от внешних зон 0 и 1. На границе зон 2 и 3 уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4, то есть, полугерметичные.
Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,5 м от нее. Исходя из этого, светильники, играющие роль освещения, находятся в безопасной зоне. Здесь разрешается устанавливать электрические штепсели с минимальной степенью защиты.
Исходя из ГОСТА, многие профессионалы считают, что в этом стандарте подразумевается раковина, хотя упоминания о ней в ГОСТе нет. А именно: от края раковины начинается зона 2, поэтому влагозащитные розетки необходимо установить на удалении от нее в 60 см.
Главное – выполнить требования защиты от брызг и установки на линию устройства защитного отключения.

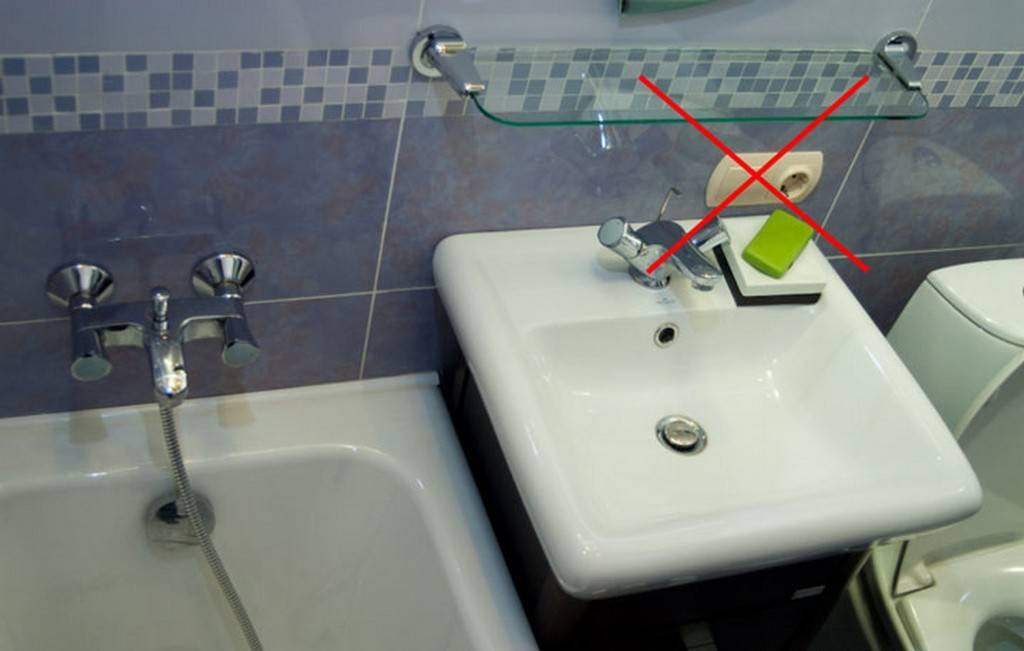

Над раковиной или под ней устанавливать штепсель нельзя. Косвенно об этом говорится в пункте свода Правил СП31.110 – 2003 г. Речь идет о том, что не допускается размещать розетки над и под мойками. Все эти меры безопасности являются страховкой от несчастных случаев и мерой для обеспечения безопасности жилья.
Какое расстояние подойдет

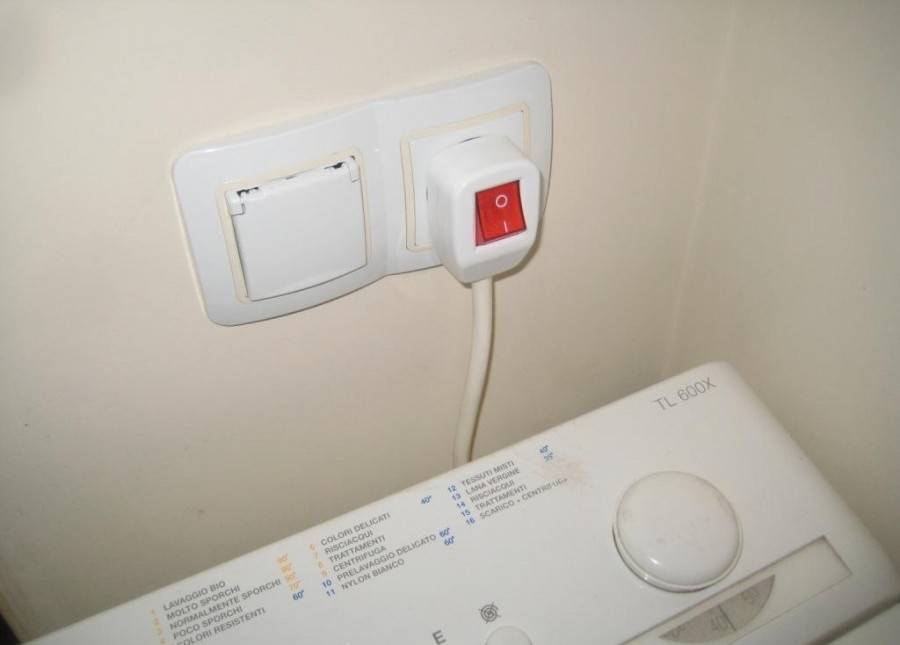

Любая розетка с автоматом должна располагаться в месте, удобном для ее использования и обслуживания. Высота розетки для стиральной машины берется по центру, а не по низу или верху рамки.
Есть ряд нормативных документов, определяющих правила установки влагозащищенных розеток в ванных комнатах.

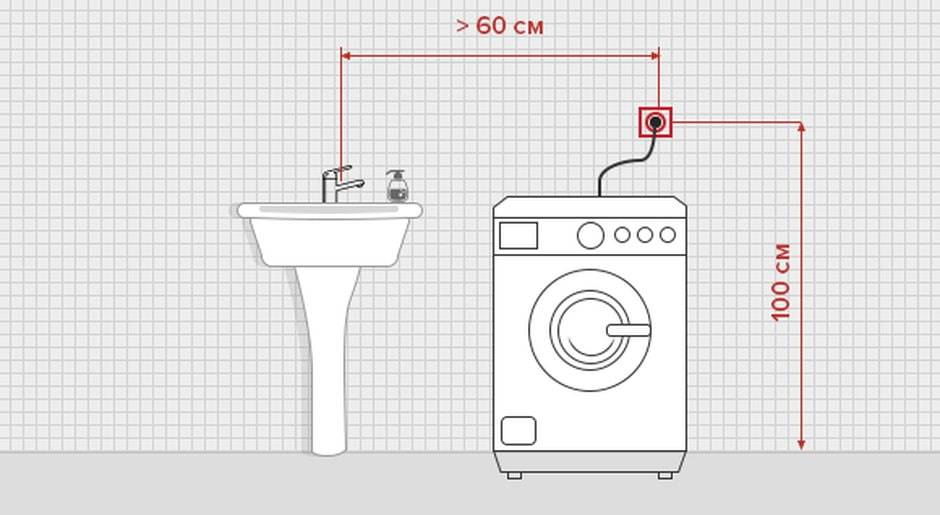

Высота розеток в ванной на стиральную машину должна находиться на расстоянии минимум 60 см от источника повышенной влажности.
С высотой установки дело обстоит несколько сложнее. Должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении.

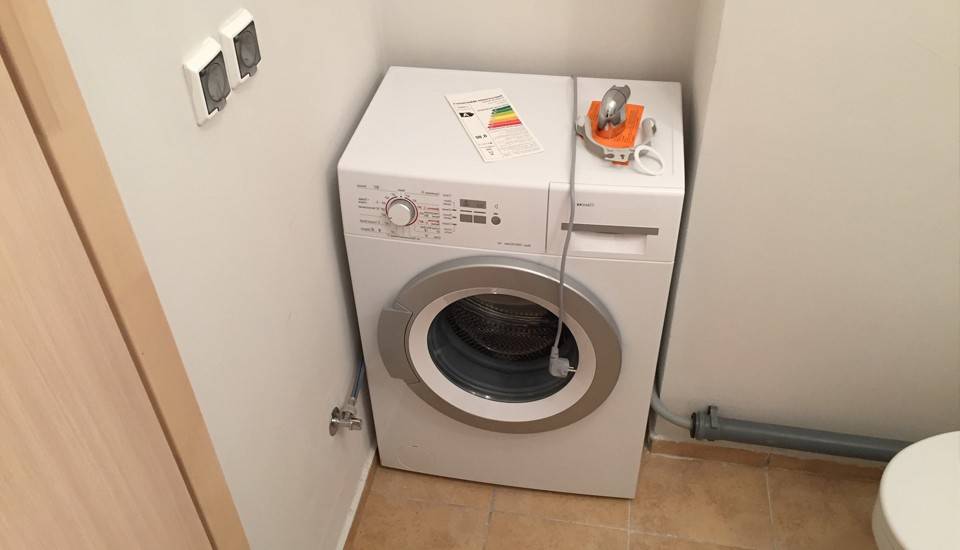

Обычно розетка для стиральной машины монтируются на высоте 40-50 см от уровня пола.
- Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.

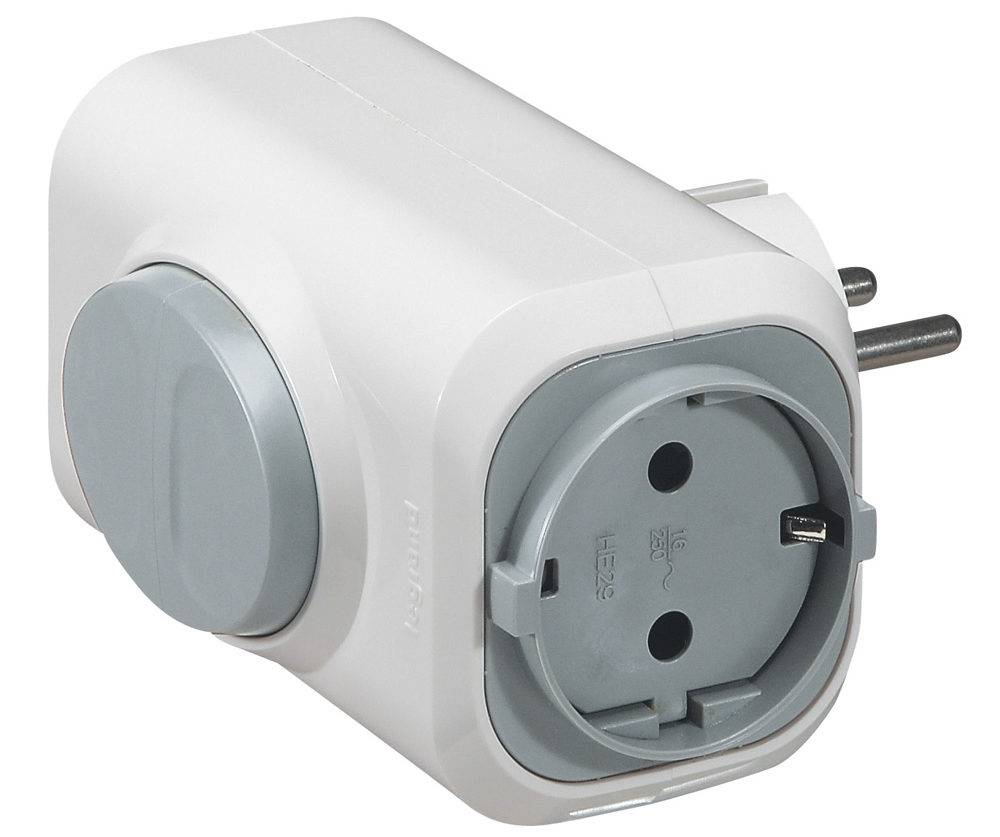

- При необходимости в помещении можно установить тройник для стиральной машины, но он также должен отвечать всем требованиям безопасности.
- В ванной высота столешницы может быть разной, в зависимости от типа раковины и расположения стиральной машинки.
- Расположение розеток в ванной рекомендуется размещать над столешницей на высоте 15 см от поверхности.
Какие розетки можно ставить
Розетки должны иметь степень пыле- и влагозащиты не ниже IPX 4, то есть, защиту от брызг. Линия, питающая розетку, должна быть защищена УЗО с дифференциальным током отключения не выше 30 мА.
Розетки без соблюдения этих требований устанавливать запрещено. Это не только формальные правила монтажа – они обеспечивают разумную безопасность, которой не стоит пренебрегать.
Для ванных комнат рекомендуется использовать розетки с защитными шторками, исключающими попадание брызг на контакты. Также они должны иметь специальные крышки, которые закрывают розетку в то время, когда она не используется.
Этим обеспечивается, в том числе, защита от детей, которые очень любят в ванной плескаться и брызгаться. Количество розеток в ванной комнате может быть различное: строгих ограничений в этом параметре нет.
Монтаж новой розетки
Еще раз повторим, что наладкой новой электролинии должны заниматься только специалисты. «Новичкам» в щиток и к розеткам лучше не лезть – без опыта и знаний техники безопасности можно серьезно пострадать. Рисковать нельзя, ставки слишком высоки. Если сомнений в собственных силах и умениях нет, можно переходить к установке розетки. Первым делом необходимо продумать план прокладки коммуникаций и нанести на стену соответствующую разметку. Определяем высоту будущей штробы и местоположение отверстия под точку. Линии должны быть жирными и заметными.
Дальше действуем так:
- обесточиваем квартиру;
- устанавливаем насадку под подрозетник на перфоратор;
- сверлим «нишу» для будущей розетки;
- болгаркой, перфоратором или зубилом проделываем штробы подходящей глубины;
- в щитке устанавливаем УЗО или автомат под стиральную машину;
- крепим в штробе кабель-канал;
- протягиваем по штробе-каналу провод от щитка до отверстия под подрозетник;
- закладываем отверстие тонким слоем цемента и фиксируем на нем «стакан» под розетку;
- протягиваем проводку в подрозетник (рекомендуется оставить запас, чтобы в будущем не наращивать жилы при замене);
- монтируем в стакан розеточный механизм;
- цепляем проводку к клеммам розетки;
- защелкиваем внешний корпус розетки.
Финальный этап – заделывание штроб цементом и выравнивание стен. Как только строительные работы завершены, можно приступать к проверке. Включать к новой точке стиральную машину слишком рискованно, лучше «пожертвовать» менее ценным электроприбором. Восстанавливаем подачу тока в квартиру и вставляем штекер в розетку. Если все в порядке, то запускаем автомат. УЗО не отреагировало? Тогда монтаж прошел успешно – наладка электролинии завершена.
Особенности эксплуатации
Производители бытовой техники выпускают стиральные машины двух типов:
вертикальная загрузка – большая глубина, малая ширина, стандартная высота, для работы необходимо пространство сверху, не подходит в качестве встроенной техники (хотя есть варианты), часто применяется на кухне;
фронтальная загрузка – необходим доступ к передней панели, технику можно встраивать в два яруса, большая ширина, стандартная высота, малая глубина.
у некоторых производителей есть настенные мини стиральные машинки, подойдет для тех кто живет один.
Панели вертикальных приборов плохо переносят влагу. При установке их возле раковины автоматически снижается ресурс, возникают риски выхода электроники из строя. Дольше всего служит встроенная стиральная машина со штатным крепежом для декоративных дверок.
С другой стороны, в стиральных машинах имеются расходники, качество водопроводной воды в РФ оставляет желать лучшего, в сети 220 В наблюдаются перепады напряжения. Поэтому вызывать мастера владельцу бытового прибора придется неизбежно, не один раз по мере износа прокладок, шлангов и узлов их крепления.
Во время ремонта машинка выдвигается наружу.
Машинку придется выдвигать для частичной разборки. Поэтому при монтаже лучше позаботиться о ремонтопригодности конструкции.
Правила электробезопасности
Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:
- Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
- Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
- Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
- Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
- Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).
Поиск подходящего места
Просто врезать розетку в приглянувшемся месте нельзя – это противоречит технике безопасности. Необходимо, чтобы новая ветка была проложена с соблюдением всех действующих нормативов. Одним из основных подобных документов является руководство ВСН 59 – 88, в котором закреплены все нюансы электрооборудования жилых помещений и зданий. При выборе места под новую розетку необходимо учитывать:
- монтировать розетки под и над раковинами, рядом с водопроводными и канализационными трубами нельзя;
- расстояние между новой электроточкой и любым стояком должно составлять не менее 60 см;
- высота розетки – минимум 60 см от пола (рекомендуется поднимать точку на 1-1,25 м).
Игнорировать установленные нормы нельзя – они помогают сделать эксплуатацию электрооборудования максимально безопасным. Так, удаленность розетки от стояков позволит избежать попадания воды на оголенные провода при прорыве труб. Подъем электроточки над полом исключит замыкание при затоплении комнаты.
К слову, момент с высотой розетки строго не регламентируется. Специалисты рекомендуют поднять точку на 60 см, но при необходимости можно повысить или понизить планку. Особенно, если рост потребителя выше или ниже среднего – тогда удобнее выбрать свой параметр

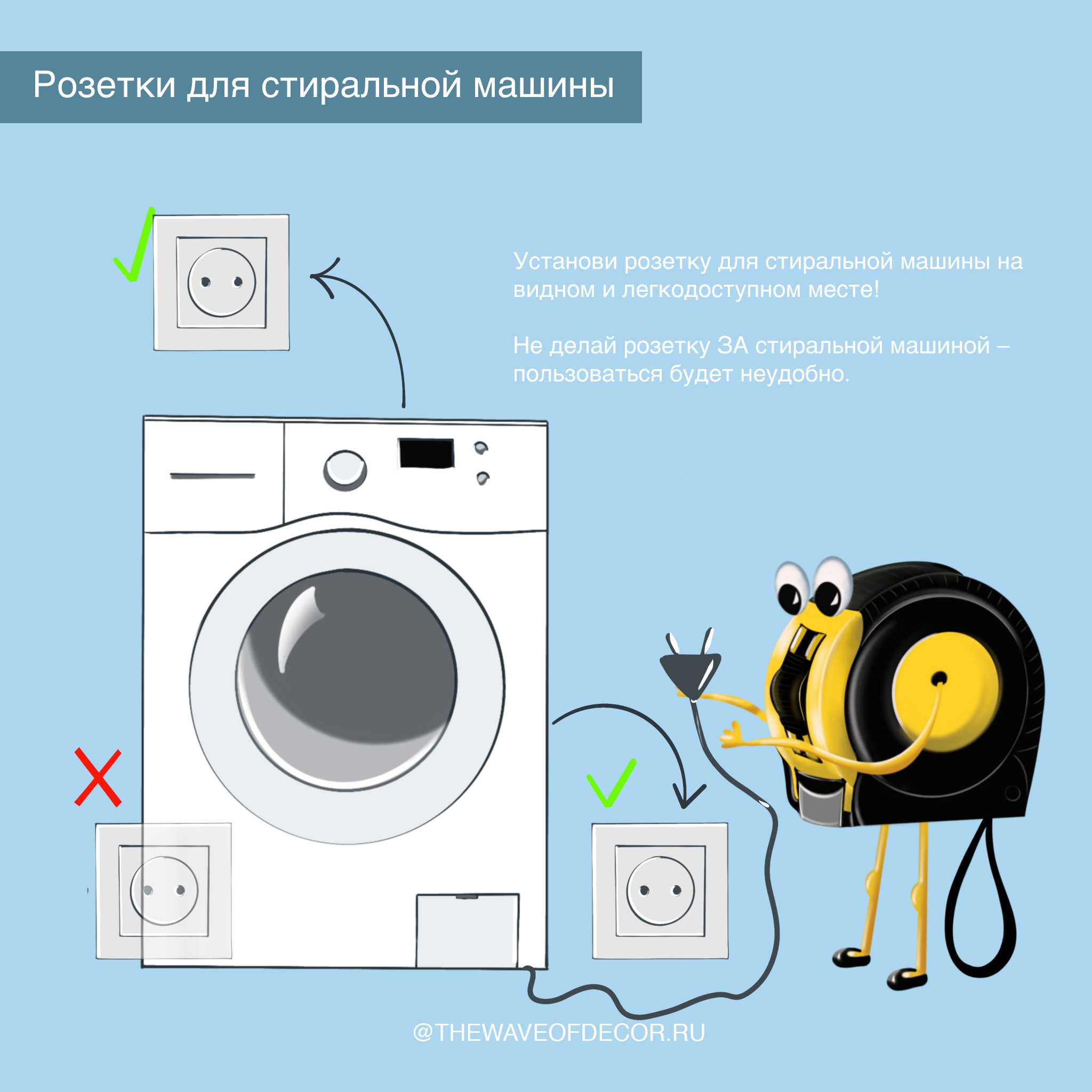

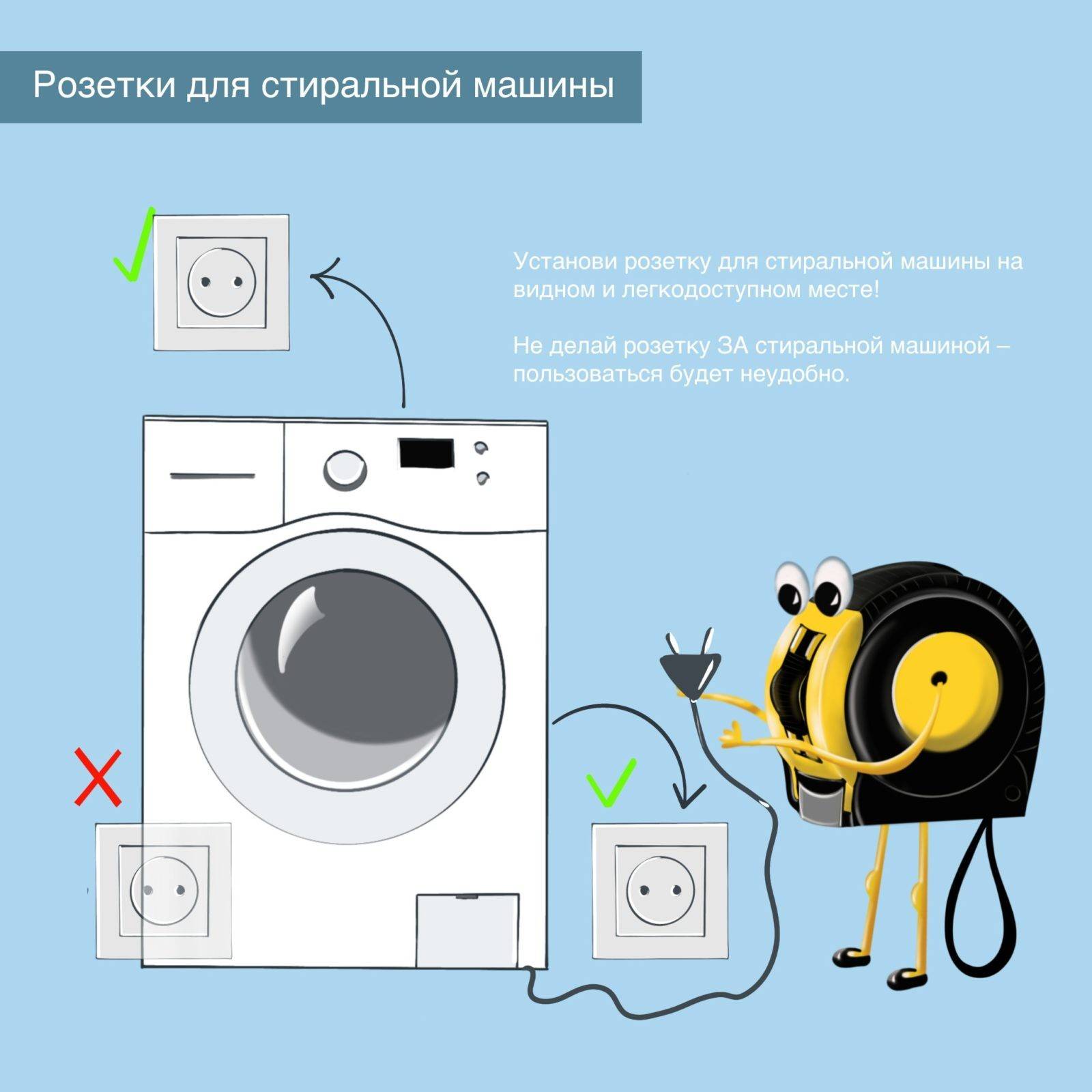

Особое внимание уделяется доступности
При подключении стиральной машины к сети важно помнить, что стандартная длина сетевого шнура у автомата – 1,5-1,7 м. Удалять точку дальше не рекомендуется: придется использовать удлинители или менять заводской кабель
Оба варианта рискованны, поэтому лучше заранее продумать расположение провода
Удалять точку дальше не рекомендуется: придется использовать удлинители или менять заводской кабель. Оба варианта рискованны, поэтому лучше заранее продумать расположение провода.
Как выбрать розетку
Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.
При выборе устройства обращают внимание на такие параметры:
Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй
Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию
Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы
Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов
Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

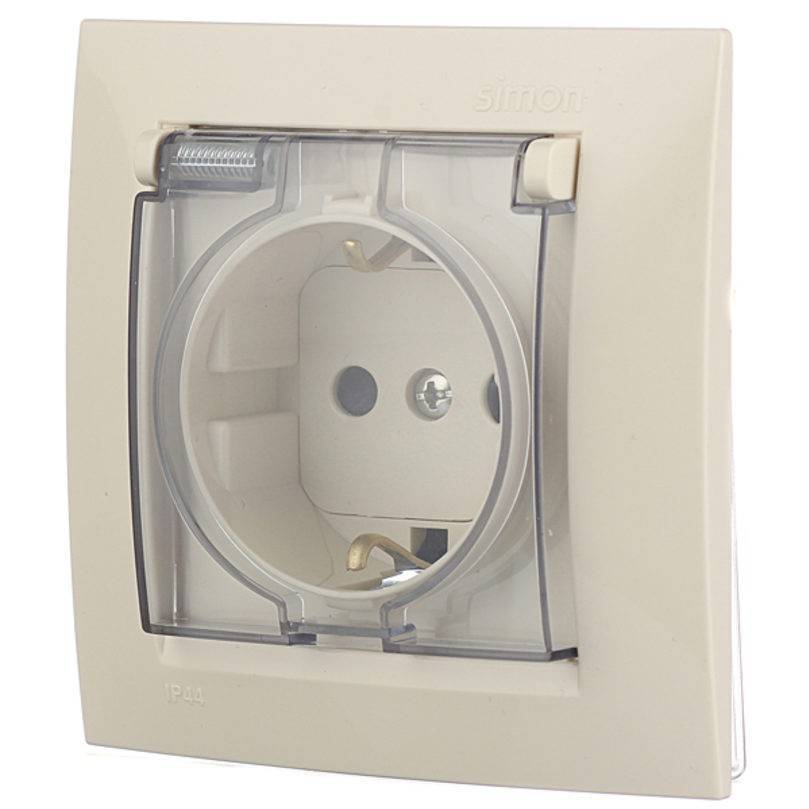

Качественная розетка стандарта IP-54.
Встраиваемая
По типу монтажа выделяют встраиваемые и накладные изделия
Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру
Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.
Накладная
Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:
- Достаточно лишь определить место размещения розетки.
- Просверлить отверстия и закрепить устройство.
С крышкой накладная
Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность
По этой причине важно выбирать проверенное устройство

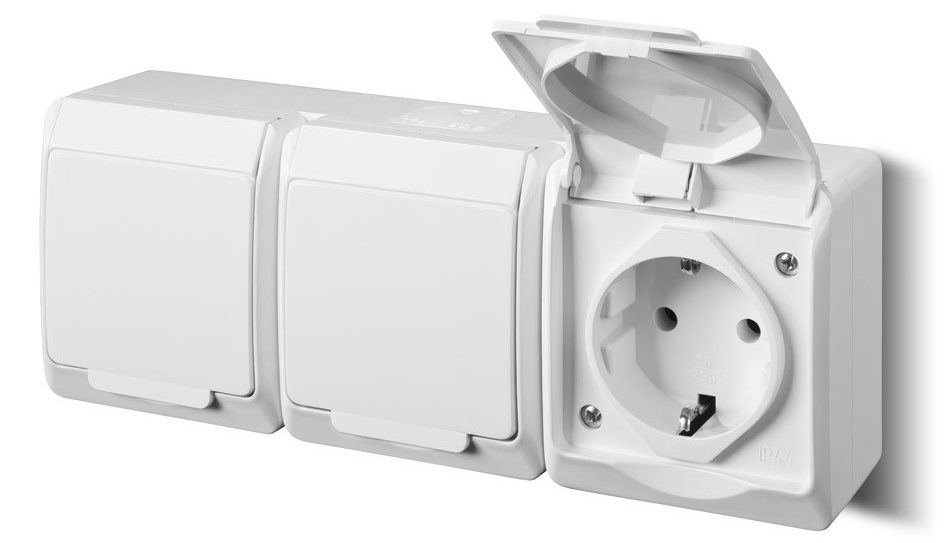

Тройная внутренняя
Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.
Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.
Закрытые для шкафа
Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.
Требования к электропроводке
Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.
Розетка для стиральной машины в ванной комнате
I=P/U,
Читать далее: Розетка с таймером виды устройство лучшие модели выключающихся розеток
где P – паспортная мощность стиральной машины;
К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.
Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.
Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.
Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил
Если такой возможности нет и провода прокладываются открыто, то их необходимо изолировать
Нельзя применять рукав из металла, прокладывать кабели в стальных трубах, использовать для крепления металлические скобы без покрытия
Если такой возможности нет и провода прокладываются открыто, то их необходимо изолировать. Нельзя применять рукав из металла, прокладывать кабели в стальных трубах, использовать для крепления металлические скобы без покрытия.
Розетка для стиральной машины в ванной комнате
I=P/U,
где P – паспортная мощность стиральной машины,
Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.
Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.
Установка розетки в ванной комнате осуществляется с учетом техники безопасности:
- Розетка монтируется на удаленном расстоянии от источника воды. Если же комната маленькая по площади и выполнить условие тяжело, то монтаж проводится с учетом критерия комфортного пользования ею. Расстояние от точки питания до источника воды допускается не меньше 60 см.
- Нельзя устанавливать розетку на низком уровне. Монтаж делается с учетом высоты. Чем ниже будет установлена розетка, тем больше капель воды от конденсата будет стекать по ее поверхности. Если ремонтные работы позволяют, то условие монтажа необходимо выдержать. Минимально допустимая высота установки – 60 см.
Расчет сечения кабеля
Для расчета сечения провода следует учитывать мощность стиральной машинки, которую вы узнаете из прилагающейся к технике документации или из интернета. Обустраивая сеть электроснабжения в ванной, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, после чего устанавливают несколько розеток (для машинки, бойлера, душевой кабины и других целей). Однако специалисты так делать не советуют.
Лучше всего отдельно проложить кабель для стиральной машинки и отдельно установить для такого прибора розетку. Если же хочется сделать блок розеток, то для подбора сечения провода следует подсчитать мощность всех приборов при одновременном включении. Также при определении сечения следует учесть, из какого материала сделан кабель (медные или алюминиевые жилы).
В таблице указаны параметры при напряжении 220 В:
Минимальным расстоянием от пола ванной комнаты до розетки является 60 сантиметров. Такое же расстояние должно быть от розетки до самого близкого к ней источника воды – душевой кабинки или ванны. Вблизи от таких источников обилия брызг допустимо устанавливать лишь водонагреватель и маломощные приборы для функционирования сантехники.
