Установка ревизионного люка-невидимки и пример самодельной скрытой дверцы

Плюсы и минусы

Преимущества и недостатки у потайных дверей:

• Самым главным положительным качеством этой двери является ее невидимость.
• В помещениях с непропорциональными формами она позволит выдержать интерьер в едином дизайне, не раздражая своим видом.
• Блок по технологии монтируется путем накладки на стену и поэтому не требует отделки наличниками.
• Короб поставляется в собранном виде, закрепленный распорками, которые убираются после монтажа, поэтому деформация изделия невозможна.
• Втулки, фиксирующие короб, дают возможность регулировать его в проеме.
• Тихая работа двери-невидимки, установленной в туалете, не привлекает к себе внимания.
• Данный вид изделий не относится к эконом-классу: полный установочный комплект двери обойдется довольно дорого, и сама установка требует затрат на дополнительные отделочные работы.

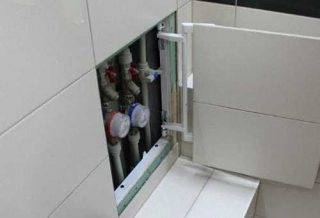

Как оформить люк в ванной. Какие бывают люки под плитку у ванны, их особенности

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

• легкий доступ к системе водоснабжения и приборам учета воды;
• простой монтаж изделия, с которым справится новичок;
• единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
• благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

• распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
• нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
• сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
• откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
• двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
• усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

Обработка шва вокруг люка

Сначала обрабатываются и заделываются все швы между плитками, за исключением тех, которые образованы вокруг люка. Для этого можно использовать силиконовые герметики, но следует учитывать, что их цветовая гамма весьма ограничена: чаще всего – это герметики белого или прозрачного вида. Поэтому, в тех случаях, когда цвет имеет значение, рекомендуется применять силиконовые затирки. Например, цветовая линейка затирки Ceresit CS25 представлена в 16 вариантах, которые полностью идентичны цветам обычных затирок для плитки от этой торговой марки.

И только после полного высыхания затирки или силиконового герметика в швах можно приступать к обработке и герметизации шва люка. Кроме функциональной нагрузки, данный шов является обычной имитацией межплиточного шва, благодаря которому расположение люка на стене становится незаметным при закрытом состоянии.

Следующий шаг – заполнение шва. Если используется герметик, то данная процедура выглядит следующим образом:

• заправленным герметиком пистолетом быстро, из-за высокой скорости образования пленки на поверхности, аккуратными движениями заполняется шов;
• излишки удаляются обычно пальцами, предварительно смоченными в подготовленной заранее мыльной воде;
• при необходимости, процесс повторяется два-три раза, до полного удаления излишков герметика;
• после этого можно приступить к удалению малярной ленты (скотча), при чем рекомендуется освободить сначала внешний край, а затем – внутренний;

За двое-трое суток происходит полимеризация герметика, а после этого – необходимо «прорезать» готовый шов, для этого:

следует вооружиться строительным или канцелярским ножом;
точными, но плавными движениями, держа нож под углом в 45° выполняется прорезание шва;
важно приноровится выполнить эту операцию за одно движение, хотя, даже профессионалам, это удается не всегда;
начинать резать следует после того, как кончик лезвия ножа упрется в гипсокартон – в этом случае есть вероятность того, что все получится с первого раза;
необходимо учесть и тот факт, что силикон склонен к образованию «заусенец», поэтому открытие люка может быть испорчено отрыванием герметика или дверцу совершенно не получается открыть.

Прорезаем шов люка

Если все сделано аккуратно и правильно – то шов на общем фоне совершенно незаметен, а дверца люка легко открывается. После этого потребуется лишь удалить силиконовые остатки с торцов плитки – это необходимо не только с эстетической стороны, но и для исключения явления «залипания» дверцы.

Проблемы при формировании шва

Если все-таки шов не получился, и разница между ним и обычными стеновыми слишком разительна, придется заниматься исправлением проблемы. Для этого надо открыть люк, а на торцы примыкающих стеновых плиток нанести затирку на те участки, на которых зрительно заметны щели. Количество затирки в этом случае определяется исключительно толщиной образовавшейся щели.

Далее, следует выждать минимум несколько часов, а можно и сутки, пока состав затирки полностью высохнет и затем попробовать закрыть дверцу люка. Но, если сразу видно, что затирки было нанесено слишком много – не следует пытаться «в напряг» закрыть дверцу, сначала необходимо удалить излишки и прошлифовать. А после – повторить попытку закрывания, если все удалось, то значит, что все было сделано правильно.

Видео с процессом установки люка невидимки под плитку

Виды и преимущества люков

Говоря о том, как вмонтировать люки в гипсокартон, стоит несколько слов сказать о том, какими они могут быть. Основные отличия здесь будут заключаться в типе запирания дверцы внутри рамки. Так можно выделить:

• Нажимные люки. Такая конструкция предусматривает установку специальной системы запирания, которая включает в себя двухпозиционный замок, работающий посредством нажима.
• Откидные люки. Фиксация дверцы в закрытом положении здесь будет обеспечиваться посредством трения подвижных элементов или через установленные магнитные держатели.
• Распашные люки. При таком варианте сборки конструкции люк открывается аналогично привычным для всех дверям или створкам окон.

Люки из гипсокартона можно сделать самостоятельно или купить готовый, как и любое изделие из гипсокартона его финишная отделка может быть любой: обои, краска, декоративная штукатурка.

Важно понимать, что вне зависимости от типа конструкции люка необходимо будет установить специальный несущий каркас, обеспечивающий возможность крепления петель, а также системы запирания. Рамочную конструкцию можно изготовить своими руками или приобрести готовый вариант

Здесь необходимо ориентироваться, исходя из конкретной ситуации. Самостоятельное выполнение работ позволит проявить себя и сэкономить средства, а покупной люк сократит время работ и позволит рассчитывать на качество в случае недостатка собственной квалификации.

В любом случае люк в гипсокартоне обладает рядом преимуществ:

• В случае необходимости можно изготовить люк необходимых для конкретной ситуации габаритов, что позволяет говорить об универсальности этого типа конструкций.
• Благодаря хорошим эксплуатационным характеристикам гипсокартона и сравнительно простой технологии его монтажа время и трудозатраты на проведение работ будут сравнительно небольшими.
• При аккуратном и правильном выполнении работ ревизионный люк будет размещен практически незаметно. Основной особенностью здесь будет то, что крышка люка будет изготовлена из того же материала, что и основная поверхность стены или потолка, а значит ее отделка может быть проведена аналогичным образом.

Это просто: как самому сделать откосы на окнах из гипсокартона

Вариант отделки при этом ничем не ограничен, то есть при желании можно выбрать обои, декоративную штукатурку или даже керамическую плитку.

Пошаговая инструкция

Монтаж люка-невидимки под плитку выполняется по единому алгоритму. Отличается только способ крепления.

1. Вставляют в подготовленный проем рамку. Люк должен стоять достаточно плотно. Если это модель с нажимной дверцей, она должна возвышаться над рамкой на 2–3 мм.
2. Через высверленные в рамке дырки намечают отверстия в перегородке. Используют дрель с соответствующим сверлом.
3. Снимают рамку и этим же инструментом сверлят отверстия на необходимую глубину и толщину. Если это бетон, можно сверлить дырки под собственно метизы. Если перегородка из пенобетона, сверлят отверстия под дюбели.
4. Вставляют раму на место и закрепляют дюбелями и саморезами. Используют шуруповерт. Затягивают крепеж умеренно, чтобы каркас не перекосился.
5. Вставляют дверцу на петли и регулируют открывание. Нужно добиться симметричного положения перекрытия и плавного открывания.

После установки приступают к облицовке люка. Можно использовать кафель, майолику, керамогранитные панели, мозаику.

Какой лючок выбрать

Когда разобрались с общей конструкцией, возникает вопрос, какой ревизионный люк выбрать под плитку. Существует 3 вида:

• алюминиевый;
• стальной;
• пластиковый.

Алюминий.

Наиболее надежная конфигурация из всех возможных. Обладает высокой устойчивостью к влаге, в связи с чем его используют в помещениях с повышенным ее содержанием.

Сталь.

Немного проще чем предыдущий вариант, обладает более простыми характеристиками, менее устойчив к коррозии. Однако к преимуществам стоит отнести цену, она несколько меньше.

Пластик

. Самая простая конфигурация. Представляет собой вариант только со съемной крышкой. В закрытом состоянии она удерживается благодаря встроенным магнитам. К плюсам стоит отнести высокую устойчивость к влаге, она никак не влияет на пластик. Так же они практически универсальны, если был куплен размер больше, чем было необходимо, его можно уменьшить с помощью ножовки. В прочности значительно уступает предыдущим вариантам, однако является отличным бюджетным решением.

Есть еще одна классификация люков по способу открытия:

• раздвижные;
• распашные;
• съемные;
• нажимные.

Рассмотрим каждый вариант детально.

Распашные дверцы.

Благодаря использованию в конструкции двухзвенных петель он может размещаться совершенно незаметно. За счет особенностей конструкции на люк можно наклеивать материал отделки фактически любого размера, он не будет мешать. Это обуславливается тем, что он открывается параллельно относительно стене, уже потом распахивается. За возможность скрытного расположения заслужил название люк невидимка нажимной.

Вариант скрытого ревизионного люка под плитку очень часто используется в маленьких помещениях, для того чтобы существенно сэкономить место.

Сдвижные дверцы.

Единственное отличие от прошлого варианта в том, что в конструкции этого используется трехзвенная петля. Она позволяет также открывать люк параллельно стене, либо полу, а затем сдвигать его в сторону. Большой популярностью пользуется в ванных комнатах, где инженерная коммуникация располагается непосредственно под ванной.

Съемные дверцы.

Самый простой вариант. Крышка люка удерживается за счет страховочного тросика, либо с помощью магнитов. Также устанавливается в местах, где доступ к коммуникациям затруднителен в силу ограниченного пространства.

Нажимные люки.

Пользуются большой популярностью. Открывается посредством специального замка, однако если он сломан или снят, открытие можно производить с помощью присосок. Они делятся на магнитно-нажимные, и мебельные.

Монтаж скрытого люка

Если примерка показала, что горизонтальность и вертикальность рамки не выдержана, необходимо исправить это до монтажа. Иначе впоследствии люк-невидимка, облицованный плиткой, не закроется.

Смонтированная дверца должна находиться в плоскости стены или гипсокартонного короба для ровной укладки керамики.

Процесс установки ревизионной дверцы зависит от выбранного типа крепления.

Монтаж люка на магнитах

Этот вид изделий отличает удобство открывания: дверцу можно убрать полностью, чтобы она не мешала при ремонте.

1. В оставленных заранее выступах гипсокартона или в деревянном брусе с помощью сверла «перо» сделать углубления диаметром, как магниты, чтобы люк не выступал над поверхностью плитки вокруг.
2. Закрепить неодимовые магниты в углублениях. Можно воспользоваться супер-клеем.
3. На дверце люка разместить ответные части магнитов или небольшие металлические пластины.
4. К нижнему торцу дверцы приклеить 2-3 кусочка пластика толщиной 1-2 мм. Эти детали не дадут люку смещаться вниз. Можно использовать пластмассовые крестики для кафеля.

Монтаж люка на петлях

Мебельные петли – достаточно надежная конструкция, рассчитанная на большое количество циклов работы. Дверца надежно фиксируется в проеме и не перекашивается со временем.

1. Закрепить на раму и дверцу части петель. Сначала на 1 саморез.
2. Отрегулировать петли и ширину зазора под шов.
3. Вкрутить все саморезы и закрепить петли.

Монтаж люка на механизме «push-to-open»

Главное преимущество – отсутствие ручки, люк абсолютно не заметен. Открывается с помощью нажатия на дверцу.

Такие системы открывания бывают разных видов: распашные, раздвижные и откидные. Последние особенно полезны в условиях ограниченного пространства. Механизмы могут отличаться конструктивом и нюансами установки у разных производителей. Поэтому в каждом отдельном случае нужно внимательно ознакомиться с инструкцией в упаковке изделия.

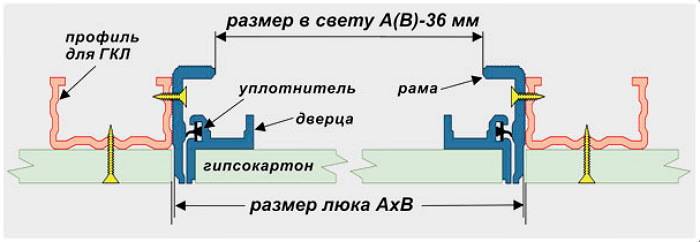

Как правильно устанавливать ревизионный люк-невидимку? Схема установки

Способ установки любого из этих типов люков, в принципе, везде одинаков.

Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем на 50-80мм.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.

Примеряем люк, вставляем его в подготовленный проем.

Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.

Важно, чтобы дверца люка оказалась в плоскости всей стены. Фиксируем люк в проеме к профилям саморезами

Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания и закрывания дверцы люка.

Использование магнитов в крепежной системе

Установка магнитов возможна как в напольных, так и настенных люках-невидимках. Благодаря их немалой силе, они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: на несущую раму прикрепляются магниты и дверцы из металла, являющиеся отдельной составной частью, монтирующейся в несущую раму. Такая рама может быть установлена в подготовленный проем на стене и впоследствии облицована плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея, дверь размещается на положенном месте и удерживается с помощью магнитов.

Разновидности ревизионных люков

Данные изделия делятся на несколько типов пол месту расположения:

• напольные;
• потолочные;
• настенные.

Также их разделяют на два вида по типу открывания:

• нажимные скрытые дверцы в туалете;
• скрытые люки под присоску.

Как это понятно из названия, первый тип данных изделий открывается после нажатия на его поверхность. С одной стороны данный вид довольно удобен в эксплуатации, но он имеет существенные недостатки. К примеру, если речь идет о напольном люке, то его можно случайно открыть и повредить. Такие конструкции более подвержены образованию сколов кафельной плитки и их не рекомендуется устанавливать в домах, где живут дети.

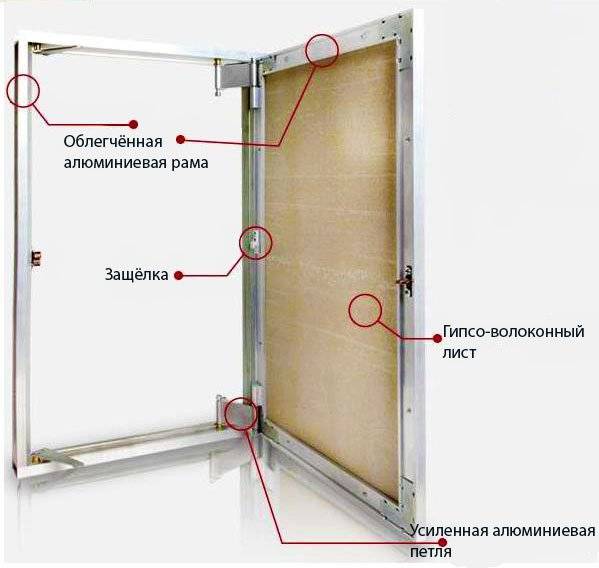

Конструкция нажимного люка

Второй тип ревизионных люков подразумевает наличие специальной рукояти, посредством которой они и открываются. Особенности конструкции данных люков позволяют вполне безопасно открывать их (верхняя поверхность сначала поднимается вертикально, а уже потом движется в сторону).

Если говорить о методах отделки, то скрытые люки делятся на следующие типы:

• изделия под плитку;
• люки под окрашивание и обои;
• напольные люки.

Люки под кафельную плитку в свою очередь делятся на несколько видов:

• усиленные;
• распашные;
• двухъядерные;
• сдвижные;
• откидные;
• под мозаику.

Распашные конструкции можно использовать в просторных помещениях, где не будет посторонних предметов, мешающих люку нормально открываться. Сдвижные изделия отлично подойдут для тесных комнат, поскольку для них не требуется много пространства для открывания. Также для экономии пространства применяют откидные конструкции.

Распашной люк под плитку

Если во время ремонтных работ предполагается установка ревизионного люка, габариты которого превышают 0.7 метра, то лучше использовать двухстворчатый люк. Таким образом решается проблема большой массы одного элементы и последующего его провисания.

Если речь идет о люке под мозаику, необходимо обратить внимание на то, насколько гармонично вписывается изделие в стену. Если вы решили облицевать стену каким-либо типом мрамора, керамогранитом или натуральным камнем, то следует использовать усиленные конструкции способные выдержать значительный вес отделочного материала

Люки, которые потом планируется красить или заклеить обоями делятся на следующие типы:

• лабораторные;
• огнеупорные;
• воздухонепроницаемые;
• обычные.

Данные конструкции устанавливаются, как правило, в гипсокартонную стену. Однако существует возможность их монтажа в обыкновенную стену. Подобные изделия отлично подойдут для организации доступа к элементам вентиляционной системы. Для изготовления люков применяют нажимные конструкции открывания и элементы, которые контролируют степень открывания.

Ревизилнный люк в гипсокартонной стене под покраску

Стандартные ревизионные люки комплектуются дверцей в 1.25 сантиметра толщины, но существуют варианты с толщиной дверцы менее сантиметра. В качестве наполнителя применяется влагостойкий гипсокартон.

Также данные конструкции делятся на виды по материалу производства:

• комбинированные;
• пластиковые;
• невидимые;
• металлические.

Монтаж ревизионного люка из пластмассы отличается простотой. Изделия очень легкие, но в этом кроется их главный недостаток – их нельзя отделывать тяжелыми материалами. Еще одним заметным преимуществом данных конструкций является стойкость к коррозии и биологическому воздействию. Данный тип люков монтируется при помощи крепежных элементов или клеевых составов.

Пластиковый ревизионный люк

Изделия из металла очень прочные и надежные. Их можно устанавливать на улице и внутри помещений. Цены на такие изделия довольно высокие и на порядок отличаются от цен на пластиковые люки.

Так называемые, невидимые люки полностью оправдывают свое название, поскольку они практически не выделяются в интерьере помещения. Их приспосабливают под любой материал отделки. Данный тип изделий является наиболее дорогим, поэтому целесообразнее изготавливать и устанавливать их самостоятельно.

Комбинированные люки имеют прочный металлические каркас, а верхняя поверхность изготовлена из легкого материала.

Существует также разделение ревизионных люков по габаритам, они бывают:

• стандартными;
• нестандартными.

Самым распространенным размером является тот, который соответствует размеру кафеля. При заказе изделий у производителя можно отойти от стандартных размеров, цветовой гаммы и формы. Если говорить о цвете, то самым популярным является белый, но существует возможность подобрать необходимый цвет.

Пример стандартного люка под плитку

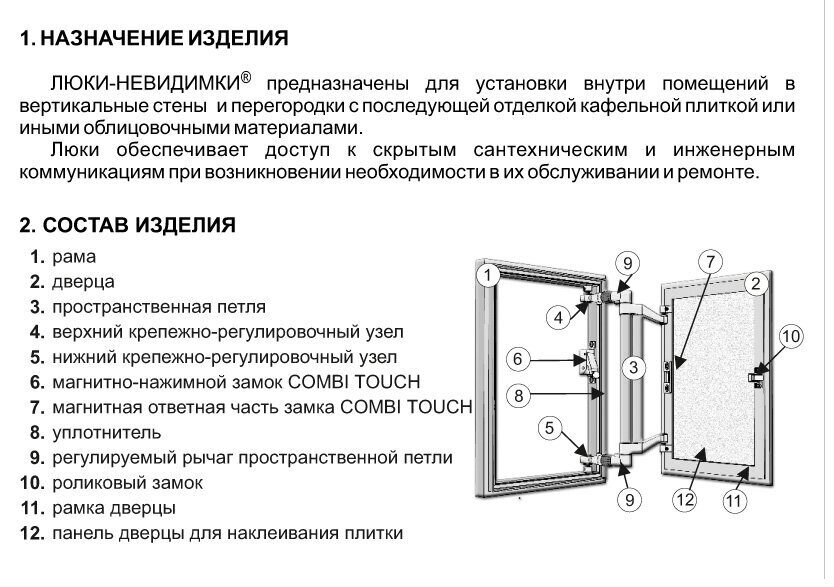

Понятие ревизионный люк под плитку

Люк называется ревизионным потому, что он имеет вид углубления, которое скрыто от посторонних глаз в стене или полу. Благодаря этому к инженерным сетям и электрической разводке обеспечен отличный доступ. Данное изделие может быть со скрытой дверцей, под покраску, с присосками, под плитку или защелками на магните.

Он весьма схож с традиционными ревизионными окнами, однако в случае правильного подбора он может быть установлен в помещении практически незаметно.

В последнее время стало актуальным делать потайной люк. Для этого он подлежит тщательной маскировке от посторонних глаз.

Такой смотровой короб нужен в каждой квартире. Поэтому строители проектирует его еще на первоначальном этапе. Если он будет не предусмотрен, то в случае выхода из строя канализационных труб придется выполнить большой объем работы для их ремонта. Если смотровое окно изготовлено по всем требованиям оно займет минимум места, и не будет привлекать внимания.

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям.

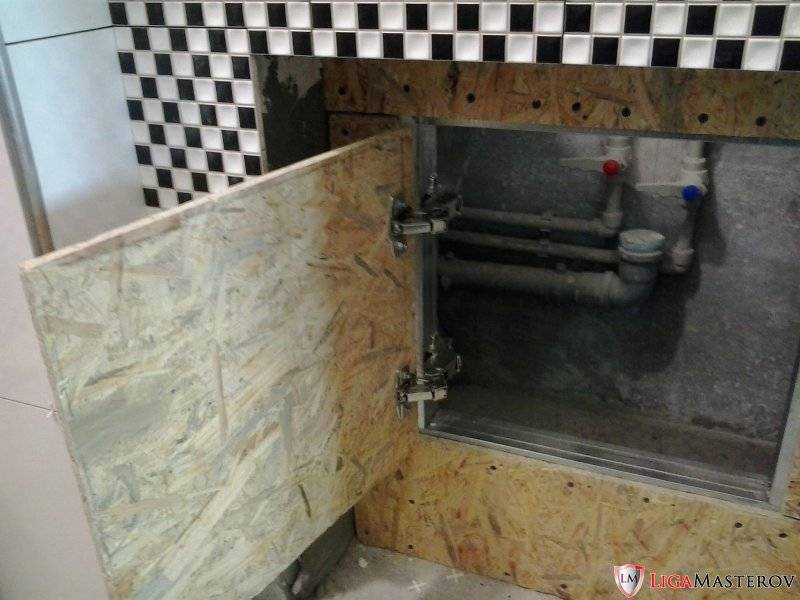

Подготовка к созданию ревизионного люка своими руками

Последовательность действий такая:

• сначала делаем раму;
• после сборки рамы устанавливаем ее;
• крепим дверь;
• крепим отделочный материал.

Размер люка будет зависеть от размера ниши, отведенной для установки устройств для поддержания работоспособности, ремонта и вообще, хранения важных коммуникационных приборов.

Статья по теме: Черный паркет: темный пол в интерьере, фото светлых стен, на кухне ламинат и дизайн спальни, коричневая и белая мебель

Раму делаем из ОСП – стружечной плиты (можно заменить на ДСП). Меряем расстояние между стенками.

Обычно для размещения счетчика воды и гаечных ключей достаточно размера люка 20х30 см, но если ремонт в вашей ванной уже почти готов, а стены покрыты отделочным материалом, размеры будут индивидуальными.

Если нужна реставрация старой ванны, то вполне возможно создать такой люк возле нее, внизу, закрыв нижнюю часть либо распашной, либо выездной крышкой. Распашной вариант окажется проще.

Вспомогательные материалы:

• механизм Push-системы, необходимый для открытия и закрытия двери;
• клей;
• армированная сетка;
• клей для керамики (если у вас не керамическая плитка использовалась при отделке стен, подбирайте клей под ваш материал).

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Установка люка

Что необходимо для правильной установки потайного люка? Мы рассматриваем вариант, когда люк-невидимка устанавливается в короб, обшитый гипсокартоном. Короб закрывает всю дальнюю стену туалета, за которой скрыты коммуникации.

Провести подготовительные работы, сделать разметку. Перед началом работы определиться с типом люка для плитки и его размерами. Перед началом монтажа каркаса нужно закончить разводку электрики, пайку полипропиленовых труб, прокладку канализации, прочее.

Начинается облицовка помещения, так что все черновые работы заканчиваются. Сделать каркас, который потом обшивается гипсокартоном. Между потолком и полом устанавливаются стояковые профили.

Под короб люка сделать раму из стояковых профилей, ширина которых позволит удобно и надежно закрепить люк. Для этого между вертикально расположенными профилями делаются перемычки. Раскройка профилей осуществляется болгаркой или ножницами по металлу.

В каркас устанавливается люк-невидимка. Рама должна быть заподлицо с гипсокартоном. Лучше немного утопить короб, это потом можно выровнять плиточным клеем. А вот выпирающий люк для плитки будет проблемой.

Чтобы убедиться, что это так прикрутите временные полоски гипсокартона на короб. После прикручивания ревизионного люка, полоски снимаются.

Фиксируется люк к металлическому каркасу с помощью саморезов. Достаточно крепления к двум профилям, но лучше сделать жесткий каркас и крепление с четырех сторон.

Обратите внимание Скрытую ревизию можно устанавливать не только в каркас из профилей, но и в проем из блоков. Проем соответствует размерам люка. Люк должен находиться в одной плоскости со стеной из блоков

Люк должен находиться в одной плоскости со стеной из блоков.

Крепление осуществляется за счет дюбелей, щели запениваются монтажной пеной. Дальше принцип работы идентичный с гипсокартонным вариантом.

Установка с помощью магнитов

Люк на магнитах под плитку своими руками сделать достаточно просто. Единственное, чем такой способ фиксации отличается от предыдущих способов – это тем, что вместо сверления отверстий для саморезов на дверцу, как Вы уже сами догадались, приклеиваются магниты.

Подробнее о том, как правильно делается сверление кафельной плитки.

По размерам ниши вырезается лючок, облицовывается кафелем и устанавливается на место. По краям проема клеятся ответные части магнитов, или попросту металлические пластинки, которые при закрывании плотно смыкаются с магнитами дверцы.

Такой способ не обеспечивает полной неподвижности и устройство может под своим весом смещаться вниз. Одна маленькая хитрость поможет избежать подобных проблем. При монтаже, на нижнюю кромку проема (это верхний торец плитки, расположенной под ревизионным окном) достаточно при помощи клеевой смеси закрепить фрагмент крестика для швов, с помощью которого регулируется величина зазора. Дверца будет опираться на него и не нарушит общего порядка рядов облицовки.

Размеры сантехнических скрытых люков (люки-невидимки) под плитку

При проведении ремонтных работ в ванной комнате, санузле или кухне для сокрытия инженерных систем, счётчиков, фильтров, сантехническим узлам и развязкам используются ревизионные люки. Они не только скрывают сантехнические приборы и оборудование, но и обеспечивают к ним простой и быстрый доступ. На сегодняшний день самыми популярными являются скрытые люки под плитку размеры которых могут занять внушительную площадь поверхности стены при необходимости, что обеспечит беспрепятственный доступ к оборудованию для проведения ревизии, ремонта, обслуживания или снятия показаний с приборов.

Так как керамическая плитка, кафель и керамогранит наиболее популярные отделочные материалы для ванных, душевых и туалетов, обеспечение ревизионных и смотровых окон, которые не будут выделяться на поверхности стены поможет осуществить сантехнический люк под плитку размеры которого варьируются от 200*200 мм до 600*1000 мм и более. Таким образом подобрать нужный ревизионный люк не составит труда.

Чтобы добиться целостности интерьера в душевом помещении или ванной, оптимальный вариант – люк невидимка под плитку размеры которого позволят разместить на нём целую плитку или чётное их количество. При облицовке плиточными материалами необходимо оставить выступ плитки за плоскость дверцы люка-невидимки на 20-30 мм. Учитывайте это при выборе плитки и сантехнического люка.

В случае, когда сантехнический люк под плитку размеры имеет средние и большие, после монтажа рамы люка, непосредственно перед укладкой отделочного материала рекомендуется размещать с внутренней стороны дверцы противовес во избежание прогиба плоскости дверцы. Люки под плитку могут также оклеиваться декоративными элементами или зеркалами.

Если скрытый люк под плитку размеры которого намного меньше размера плитки, например, при размере плитки 400*400 мм, люк размером 200*200 мм необходимо оклеивать куском плитки. Не отрезной край нужно расположить со стороны открытия люка, так меньше будут бросаться в глаза срезы плитки.

Если Вам нужен люк невидимка под плитку, размеры в широком ассортименте представлены в нашем каталоге сантехнических люков. Выбрать нужную модель не составит труда, а если возникнут вопросы – Вы можете связаться с консультантами «СанКомф», которые помогут с выбором и предоставят консультацию.

Все размеры сантехнических люков под плитку:

Источник статьи: http://www.sancomf.ru/razmeryi-santehnicheskih-skryityih-lyukov-nevidimok-pod-plitku/
