Эксплуатация устройства
Приспособление предназначено для разъединения электронагрузки в одном источнике и подключения к другой точке. Перекидной переключатель также называют рубильником. Есть модели, гасящие дугу и без этой функции.
Устройство устанавливают только при выключенном напряжении в сети помещения. В противном случае владелец частного дома или работник в процессе монтажа рискует получить серьезную травму в момент поражения током.
Есть два варианта эксплуатации. В первом случае систему оснащают автоматикой, и режим работы происходит по заданному времени. Во втором случае оператор воздействует на рубильник вручную, опуская или поднимая его, тем самым реверсируя систему оборудования.
Возможности пускателей
Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.
Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.
Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

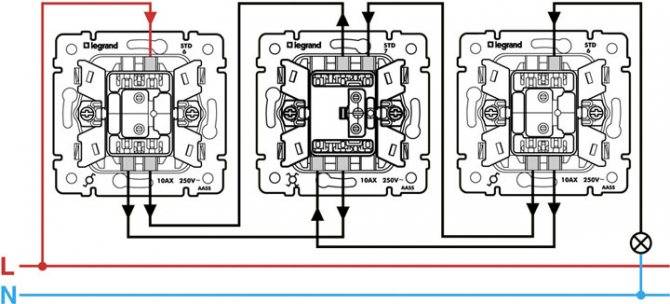

Перекидные выключатели — схема управления освещением из 3-х мест
А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.
Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.
И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.
Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.
Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:
Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.
Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.
Как сделать проходной выключатель своими руками урок труда
Вы, наверное, уже просмотрели электронные каталоги и заметили, что тройной переключатель может стоить больших денег. Что делать? — Древнерусский вопрос, переосмысленный Шекспиром, быть или не быть. Мы бы выбрали первое: точно не каждый может платить такие деньги за проходные коммутаторы.
Представляем нашим читателям первую поделку в рунете, где это будет реально и на фото показано как переделать обычный выключатель, который стоит около сотни (это очень дешевая модель) в дорогую вещь — обзор выключателя про. Причем без особых навыков и особых приемов.
Точнее, он тоже отключен (если можно так сказать), но сейчас не в этом дело. Как видно из рисунка, перед нами типовая схема подключения 2-х кнопок

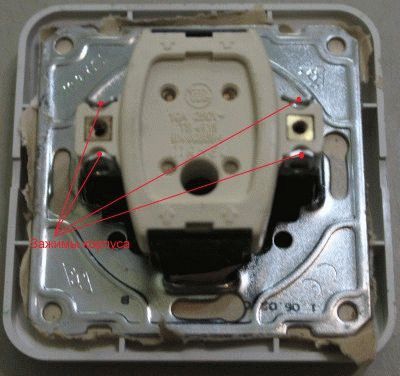

В целях безопасности показаны и подписаны цветными линиями винты распорок розетки и зажимные контакты соответствующих проводов. Все они должны быть значительно ослаблены, чтобы отсоединить выключатель от розетки.
Не забудьте перед этим отключить питание, а также настоятельно рекомендуем проверить щупом, где фаза, и как-нибудь прорисовать эти места прямо на микросхеме кулачка (пластмассовая изоляция жилы). В дальнейшем все это значительно упростит процесс переустановки коммутатора.
Винты для проставок
Теперь смотрим на следующую картинку, на которой изображена спина нашей будущей жертвы. В хорошем смысле этого слова, конечно. Здесь мы видим хомуты на корпусе выключателя, которые необходимо ослабить, чтобы снять электрическую часть. Все это делается обычной отверткой за считанные минуты.
Затем вы должны достать пружинные толкатели из пластиковой рамы. Проще всего это сделать толстой отверткой. Тонкий просто не подходит. Вы быстро это поймете. Спешить не нужно, ведь это место самое сложное во всем процессе переделки обычного выключателя в подъезде. На фото уже сняты пружинные толкатели, и видны подвижные контакты на том месте, где они были.
Подвижные контакты под пружинным поршнем
Мы пропустили момент снятия пластиковой детали с керамической (на картинках), так как на наш взгляд это не требует пояснений. На концах всей снятой части переключателя два слабых зуба. Просто подденьте их отверткой, и приступим к переделке штатного переключателя КПП. Теперь на керамическом основании выключателя мы видим группы контактов:
Три группы контактов
- Контакты блоков в общую группу.
- Отдельные контакты для каждой лампочки.
- Подвижные кулисные контакты.
Теперь у нас есть качелька, которую нужно развернуть на 180 градусов, и срезать одну из контактных площадок общей группы (лучше не изолировать). Полученное положение показано на последнем изображении.
Теперь последний шаг — как все это работает. Берем и приклеиваем китайским пистолетом обе пуговицы, чтобы они стали одной. Теперь при замыкании одного из наших контактов другой будет висеть в воздухе.
Все гениальное просто. Поэтому помимо того, что показано, как сделать проходной переключатель из обычного, добавим, что снимать пружинные толкатели в принципе не обязательно. Вы можете обойтись без.
И две кнопки клеить не надо, если снять ключ с обычного выключателя такой же ширины и того же производителя. Обычно распиновка на ножках там точно такая же. Все это позволит не только сделать проходной выключатель своими руками, но и выпустить действительно полезное и красивое изделие.
Таким образом, мы считаем, что рассмотрели вопросы, которые были заданы в избытке. Показали, как правильно подключить проходной выключатель, как этого делать не надо, и — самое главное — рассказали, как сэкономить кучу денег на всем процессе.
Надеемся, что рекомендации придутся вам по вкусу, и теперь каждый умелый хозяин сможет похвастаться наличием в своем доме такой оригинальной конструкции. Ну, а как еще можно назвать проходной переключатель?
Реверсивный переключатель в электронике
Реверсивный переключатель или также известный как двухполюсный переключатель — это электронный компонент, используемый для изменения направления тока в цепи. Он обладает двуми положениями (включено и выключено) и позволяет менять направление тока в зависимости от положения переключателя.
Реверсивный переключатель состоит из контактов, перемычек и механизма управления. Когда перемычка соединяет контакты в положении «включено», ток может свободно протекать по цепи. При переключении в положение «выключено», контакты разъединяются, и ток прекращает свой путь. Таким образом, реверсивный переключатель позволяет контролировать направление тока в электрической цепи.
Применение реверсивных переключателей может быть различным в зависимости от задачи и области применения. Например, они широко используются в электротехнике для управления двигателями, освещением и другими электрическими устройствами. Реверсивные переключатели также находят применение в автомобильной индустрии, автоматизированных системах и электронике для дома.
Обычно реверсивный переключатель обозначается на электрических схемах специальным символом — стрелкой, указывающей на направление переключения тока. Отличительной особенностью реверсивного переключателя является его положение «выключено», при котором контакты разъединены и ток не проходит по цепи. Это отличает его от обычных однополюсных переключателей, которые могут быть только включены или выключены, но не позволяют изменять направление тока.
В заключении, реверсивный переключатель — это универсальный компонент электроники, который позволяет контролировать направление тока в электрической цепи. Благодаря своей функциональности и простоте использования, реверсивные переключатели нашли широкое применение в различных областях, где требуется изменение направления тока для эффективной работы электрических устройств.

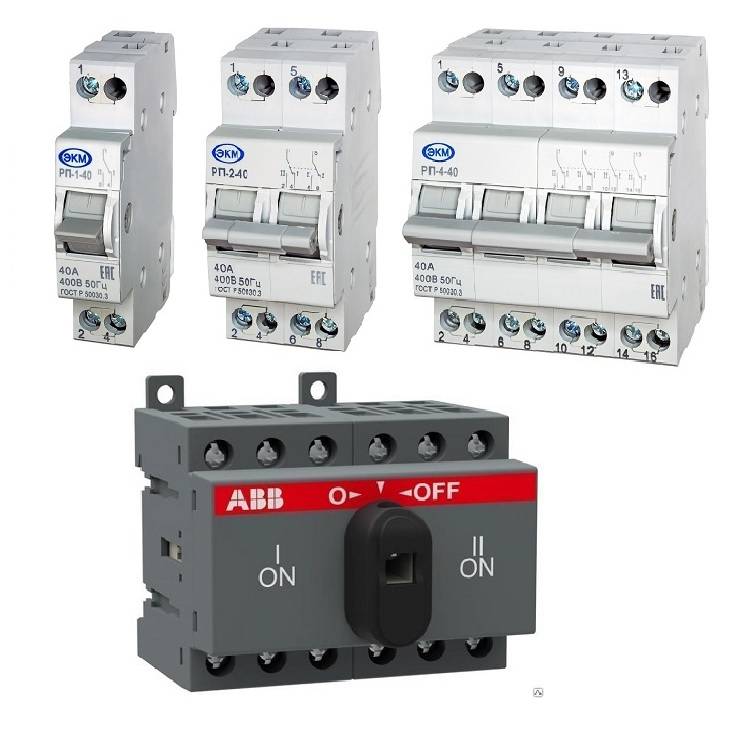

Разновидности рубильников
Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.
- Однополюсные.
- Двухполюсные.
- Трехполюсные.
- Четырехполюсные.
Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.
В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.
Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

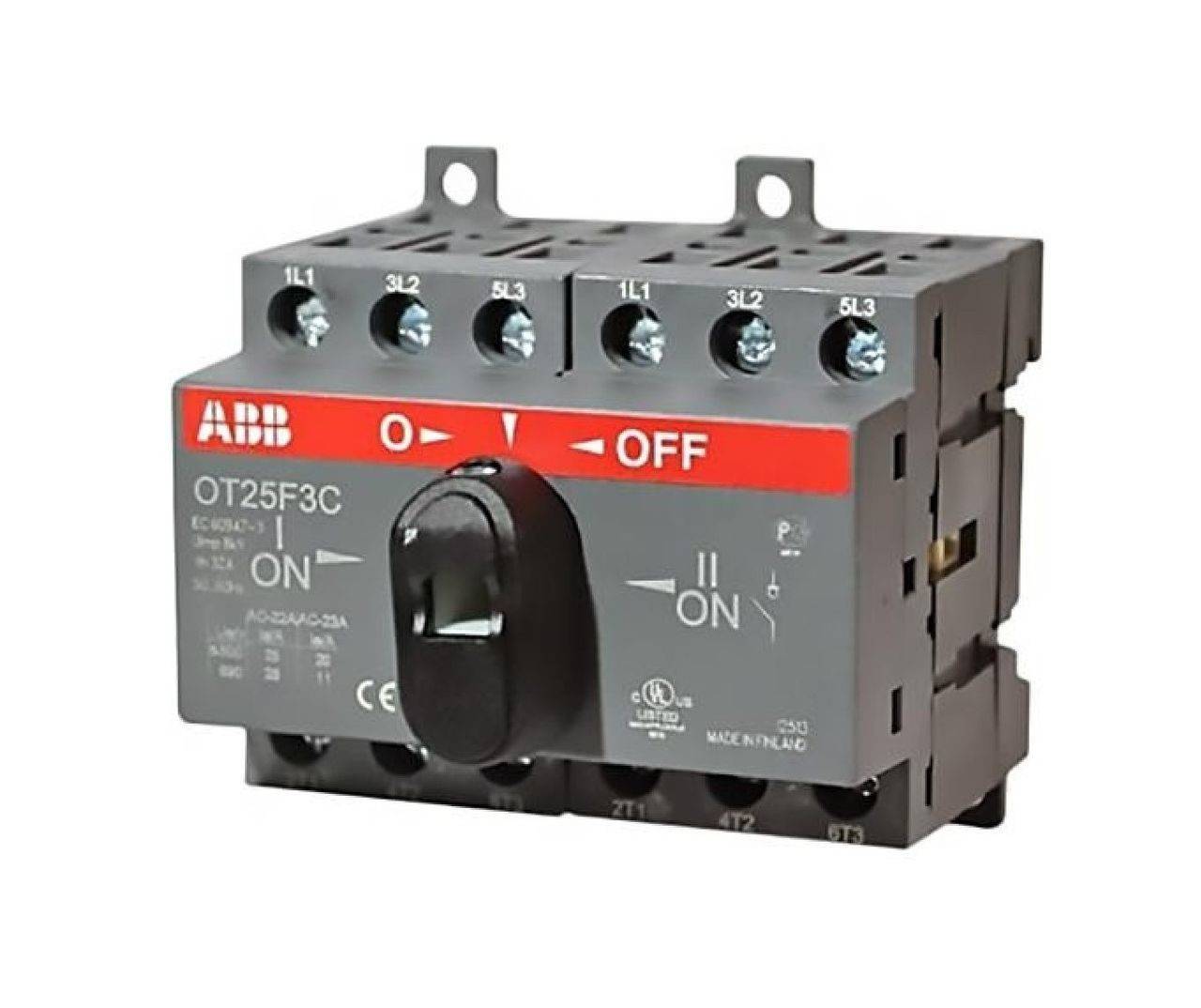

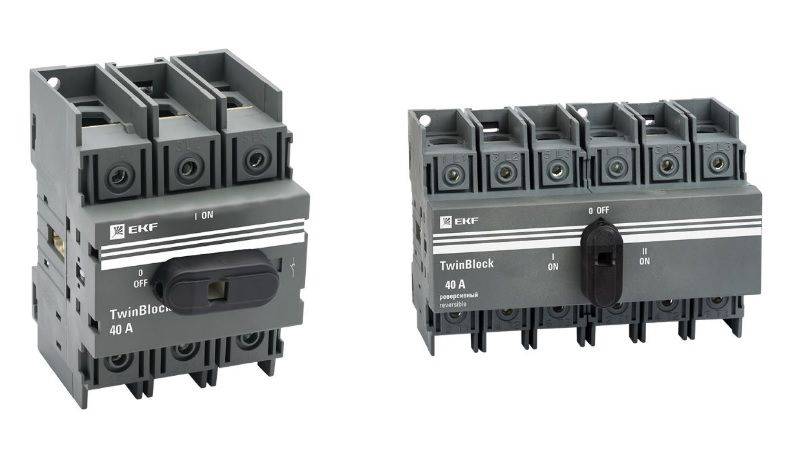

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.
Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.
Двухкондесаторный переключатель
Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.
Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.
Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.
В автомобилях
Учитывая малую потребность передвижения автотранспорта задним ходом, машины оборудуют обратной передачей, которая позволяет транспорту медленно перемещаться при выполнении требуемого манёвра (парковки, въезда на эстакаду и т. п.). Задняя передача является неотъемлемой составляющей коробки передач транспортного средства и не выделяется как обособленный вид вращения.
Существует особый вид автотракторной и погрузочной техники, для которой движение вперёд и назад несёт одинаковую функциональную нагрузку. Этот транспорт оборудуют реверсивным двигателем или муфтой, позволяющей использовать все передачи как в одном, так и в другом направлении.
Использование реверса нашло широкое применение и в газотранспортной системе. По трубам магистрали газ могут направлять как в одну сторону, так и в другую. При прямом назначении поставки трубопровод считают рабочим, а при поставке в противоположном направлении – реверсивным.
Установка и подключение рубильников реверсивных однофазных
Установка и правильное подключение рубильников реверсивных однофазных играет важную роль в обеспечении безопасности электрической сети и электрического оборудования. Правильная установка и подключение рубильника обеспечивает эффективное переключение между источниками электрического питания и предотвращает возможность коротких замыканий и перегрузок.
Шаги установки и подключения рубильника:
1. Планирование расположения: Перед установкой рубильника необходимо определить оптимальное место его размещения. Рубильник должен быть легко доступен и находиться недалеко от источников питания и электрического оборудования, которые он будет контролировать.
2. Подготовка монтажной панели: Подготовьте монтажную панель, на которой будет установлен рубильник. Убедитесь, что размеры панели соответствуют размерам рубильника и что она прочно закреплена.
3. Подключение проводов: Подключите провода к рубильнику согласно схеме подключения. Обычно рубильники имеют три провода для подключения: фазу, нейтраль и заземление. Убедитесь, что провода подключены к правильным клеммам и что соединения надежные и безопасные.
4. Установка рубильника: Установите рубильник на монтажную панель с помощью крепежных элементов. Убедитесь, что рубильник прочно закреплен и не имеет люфтов. Также проверьте, что положение рубильника позволяет легко выполнять переключение между положениями.
5. Проверка подключения: После установки рубильник подключите источники электрического питания и проверьте работу рубильника. Убедитесь, что рубильник правильно переключает между источниками питания и что отключает электрическое оборудование в положении «выключено».
Советы и предостережения:
1. Перед установкой рубильника проверьте электрическую сеть и оборудование на наличие каких-либо повреждений или проблем.
2. В процессе установки и подключения рубильника используйте только качественные материалы и инструменты для обеспечения надежности системы.
3. Если вы не уверены в своих навыках установки и подключения, лучше обратиться за помощью к профессионалам.
Следуя этим шагам и соблюдая рекомендации, вы сможете правильно установить и подключить рубильники реверсивные однофазные, обеспечив безопасность и надежность работы электрической сети и оборудования.
Установка устройств
Независимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:
- Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
- Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
- Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
- Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
- Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.
Разновидности рубильников
Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.
- Однополюсные.
- Двухполюсные.
- Трехполюсные.
- Четырехполюсные.
Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.
В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.
Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.
Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.
Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.
Двухкондесаторный переключатель
Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.
Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.
Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.
Советы по выбору и установке реверсивного переключателя
Реверсивный переключатель — полезное устройство, которое позволяет изменять направление электрического тока в электрической схеме. Этот компонент широко применяется в различных областях, таких как автомобильная промышленность, электротехника, и других
При выборе и установке реверсивного переключателя важно учесть несколько факторов для обеспечения надежной работы и безопасности
1. Тип переключателя
Перед выбором реверсивного переключателя необходимо определиться с его типом. Существует несколько основных типов реверсивных переключателей, включая переключатели с ручным управлением, автоматические переключатели и переключатели с плавным регулированием. Выбор зависит от конкретной задачи и требований вашей электрической схемы.
2. Номинальный ток и напряжение
Определите номинальный ток и напряжение, которые будут использоваться в вашей электрической схеме. Это позволит выбрать реверсивный переключатель с необходимыми характеристиками, чтобы обеспечить надежную работу системы и избежать возможных сбоев.
3. Размер и монтаж
При выборе реверсивного переключателя учтите его размеры и возможности монтажа. Учтите пространство, доступное для установки, и выберите переключатель, который наиболее удобно будет разместить в ваших условиях.
4. Качество и надежность
Приобретайте реверсивные переключатели у проверенных производителей и поставщиков, чтобы обеспечить высокое качество и надежность. Использование некачественных компонентов может привести к неполадкам в работе электрической схемы.
5. Правильная установка
Перед установкой реверсивного переключателя внимательно изучите инструкцию и следуйте указанным рекомендациям. Убедитесь, что переключатель правильно подключен и закреплен для предотвращения отрыва или повреждения соединений.
6. Тестирование перед использованием
Перед использованием электрической схемы с установленным реверсивным переключателем обязательно проведите тестирование. Проверьте работу переключателя для убедитесь, что он функционирует верно и корректно меняет направление тока.
Следуя этим советам по выбору и установке реверсивного переключателя, вы сможете обеспечить надежную работу и безопасность вашей электрической схемы.
Разновидности проходного выключателя
По виду данные выключатели подразделяются на одинарные, двойные, так же встречаются тройные.
По типу включения делятся на:
- клавишные,
- сенсорные,
- с дистанционным пультом управления.
Виды проходного выключателя — схема подключения
Некоторые считают, что дистанционное управление убирает необходимость установки проходного выключателя. Посудите сами — выключатель установлен в одном конце коридора, лестницы, а пульт дистанционного управления в другом конце. Данное сочетание в состояние послужить заменой двух проходных выключателей и будет являться более рациональным и удобным.
Двух- и трехклавишные проходные выключатели рекомендуется использовать в больших помещениях, с несколькими выходами, не одной группой включаемых осветительных приборов. В остальных случаях, даже на лестнице и в коридоре, легко можно обойтись маршевыми выключателями одинарного типа.
Преимущества и применение реверсивного переключателя
- Удобство использования: реверсивные переключатели обычно имеют простой и интуитивно понятный дизайн, что облегчает их использование для пользователей.
- Надежность: эти переключатели обычно имеют прочную конструкцию и долгий срок службы, что делает их надежными и долговечными.
- Универсальность: реверсивные переключатели могут применяться в широком диапазоне устройств и систем, включая электронные, электрические и механические устройства.
- Простота монтажа и подключения: благодаря стандартным размерам и клеммам, реверсивные переключатели легко монтируются и подключаются к схеме или устройству.
- Гибкость: эти переключатели позволяют пользователю быстро и легко изменять направление потока энергии или сигнала, что позволяет регулировать и контролировать работу устройства или системы.
В зависимости от конкретного применения, реверсивные переключатели могут использоваться в различных областях и устройствах, включая электронику, электрику, автомобильную промышленность, судостроение и многие другие. К примеру, они могут применяться для изменения направления движения моторов или электрических цепей, переключения режимов работы, управления механизмами или переключения между различными частями схемы или устройства.
В целом, реверсивные переключатели представляют собой полезное устройство с рядом преимуществ и широким спектром применения в различных отраслях и технических областях.
Принцип работы реверсивного переключателя
Реверсивный переключатель, также известный как двухпозиционный переключатель или тумблер, является устройством, предназначенным для изменения направления потока электрического тока в электрической схеме. Он имеет два положения: включенное и выключенное.
Основной принцип работы реверсивного переключателя заключается в том, что при переключении из одного положения в другое изменяется подключение контактов и, соответственно, направление тока. Включенное положение указывает на то, что контакты замкнуты и ток может свободно протекать через них. В выключенном положении контакты разомкнуты, и ток не может протекать.
Примерно так работает переключатель в сетях переменного тока. Он обеспечивает изменение направления тока, что позволяет управлять работой электрических устройств, таких как лампы или двигатели. Направление тока в сети переменного тока периодически меняется, и переключатель позволяет выбирать нужное направление.
Реверсивный переключатель широко используется в различных устройствах и системах, где требуется изменение направления потока электрического тока. Он может быть простым механическим переключателем или электронным устройством с комплексной логикой. Независимо от типа, принцип работы реверсивного переключателя всегда основывается на изменении подключения контактов для изменения направления тока.
Недостатки реверсивного рубильника
Ограниченность нагрузки
Один из основных недостатков реверсивного рубильника заключается в том, что он имеет ограниченную нагрузку. Реверсивный рубильник не может обрабатывать очень большие нагрузки, что может привести к необходимости установки более крупного рубильника.
Сложность установки и обслуживания
Реверсивные рубильники обычно имеют более сложную систему установки и обслуживания, так как они должны быть подключены к двум направлениям потока электроэнергии. Кроме того, они имеют больше соединений и проводов, что может усложнить их обслуживание и ремонт.
Высокие затраты
В сравнении с обычными рубильниками, реверсивные рубильники стоят значительно дороже. Кроме того, их установка и обслуживание может также потребовать дополнительных расходов, таких как замена проводки или установка специального оборудования.
Ограниченность применения
Реверсивные рубильники не могут быть использованы для всех типов систем электроснабжения. Они наиболее эффективно работают в системах из двух источников питания, где резервный источник может быть подключен в любой момент для замены основного источника.
Сборка схемы
Перед началом проведения работ полностью отключите квартиру от электричества. Сделать это просто необходимо, так как придется работать с оголенными проводами и контактами, которые могут находиться под напряжением. Только после того, как вы убедитесь в полном отсутствии напряжения во всей квартире, можно начинать работу.
Чтобы наша схема заработала необходимо выполнить правильное соединение нескольких элементов: автоматического выключателя, двух проходных переключателей и патрона с лампой.
Обратите внимание на имеющиеся провода. Они разного цвета
Синий – это ноль, белый – это фаза. Еще может быть третий провод желтого цвета с зеленой полоской – заземление. В нашей схеме он пока не будет принимать участие. Его необходимо заизолировать и убрать в сторону.
Подключение проходных выключателей выполняем следующим образом. Сначала делаем зачистку проводов. Для того чтобы соединить провода с контактами выключателя, жилы следует зачистить не менее чем на 1 см. Чтобы ничего не перепутать с обратной стороны выключателя находиться схема правильного подключения. Стрелка вверху указывает на контакт для подключения фазы, а стрелки внизу показывают на контакты переключения.
Подключаем белый провод к верхнему контакту, а синий и желтый к нижним контактам. После того как выключатель подсоединим к проводам, устанавливаем его в подрозетник. Другой проходной выключатель устанавливается точно так же. Осталось подключить электрическую лампочку.
Производим очистку проводов от изоляции и подсоединяем их к патрону. Жилу заземления, желтого цвета с зеленой полосой следует также заизолировать и убрать. При желании кабель заземления можно подсоединить к корпусу светильника. Все элементы схемы подключены, осталось собрать саму схему и подать к ней напряжение.
Вернемся к распределительной коробке и посмотрим на 4 провода, которые в ней находятся. Это провод, идущий к лампочке, питающий провод и два провода от проходных выключателей. Сначала убираем изоляцию с питающего кабеля и ведущего к патрону с лампой. Все провода желтого цвета с зеленой полосой нам не требуются, поэтому изолируем их и прячем в коробке. С жил каждого кабеля следует снимать изоляцию с концов на расстоянии 5 см.
Два синих электропровода объединяем скруткой. Потом берем фазный кабель питания, он белого цвета и скручиваем с одним из белых проводов, идущих от выключателей. Выбирать можно любой из двух переключателей. Осталось соединить жилы переключения. Объединяем два желтых электропровода. Все имеющиеся скрутки проводов нужно тщательно заизолировать. Подключение проходных выключателей выполнено. Осталось проверить работу, подав напряжение.
Если вы все сделали правильно, оба выключателя будут включать и отключать лампы
Ну вот, в принципе, и все. Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
Типы и модификации пусковых устройств
Основными параметрами, по которым выполняется классификация пускателей:
- Величина рабочего тока, коммутируемого главными контактами.
- Значение рабочего напряжения в подключенной нагрузке.
- Параметры тока и напряжения в катушке управления.
- Категория и область применения.
Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.
Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.
Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.
Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.
Заключение.
Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.
И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.
А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта. Продолжение следует. Удачи!
