Как самостоятельно отремонтировать светодиодную люстру

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м

Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения

Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

• Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
• Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
• Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода используют паяльный фен

В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова

Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником

Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

https://youtube.com/watch?v=b3wR-3whmqA

Последствия неисправного драйвера

Неисправность драйвера светодиодной люстры может привести к негативным последствиям и проблемам при ее использовании. Вот некоторые из них:

• Неработающая или мерцающая подсветка: Неисправный драйвер может привести к неправильной работе подсветки, что может создать трудности при освещении помещения. Светодиоды могут перестать светить, мерцать или работать неправильно.
• Повреждение светодиодов: Несоответствующие значения электрического тока или напряжения, поступающего от драйвера, могут повредить светодиоды. Это может привести к их выходу из строя и необходимости их замены.
• Повышение энергопотребления: Неисправный драйвер может потреблять больше энергии, чем обычно, в результате чего вычисленные затраты на использование светодиодной люстры могут увеличиться. Это может негативно сказаться на расходах на электричество.
• Опасность возгорания: Неправильная работа драйвера может привести к перегрузке и повышению температуры, что в свою очередь может привести к возгоранию. Ситуации, когда драйвер начинает нагреваться слишком сильно, требуют немедленного ремонта или замены драйвера.

В случае обнаружения неисправности драйвера светодиодной люстры необходимо принять соответствующие меры для его ремонта или замены. Это позволит избежать опасных ситуаций и гарантировать корректную работу осветительного оборудования.

Установка и подключение

С чего рекомендуем начать. Перед тем как вешать светильник, нужно его проверить. Поэтому возьмите небольшой шнур длиною до 1 м, установите к нему штепсельную вилку, подсоедините его свободным концом к концам проводов люстры и вилку вставьте в розетку. Если все лампы горят нормально, то можно переходить к монтажу. Если есть в комплекте пульт управления, то пощелкайте по его кнопкам, чтобы проверить, все ли работает. А лучше всю эту проверку сделать в магазине.

Теперь, что касается вопроса, как установить люстру и прикрепить к потолку. Есть несколько поверхностей, к которым прикрепляется потолочная люстра:

• Бетонная плита перекрытия.
• Гипсокартонная потолочная конструкция.
• Натяжной потолок.

Виды крепления люстр при монтаже на гипсокартонный потолок Крепление люстры к бетонному потолку производится обычным образом на дюбели и саморезы. То есть, под монтажные отверстия прямо на потолке высверливаются отверстия, куда вставляются пластмассовые дюбеля. В них через металлическую крепежную планку ввинчиваются саморезы. А уже к планке производиться крепление люстры. В том случае, если светильник имеет большой вес, тогда ее крепят к потолку металлическими дюбелями.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно

Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды. Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет

Им удастся аккуратно поддеть край платы и осторожно снять ее целиком

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие инструкции по разборке различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803, фото внешнего вида которого я уже приводил в начале статьи.

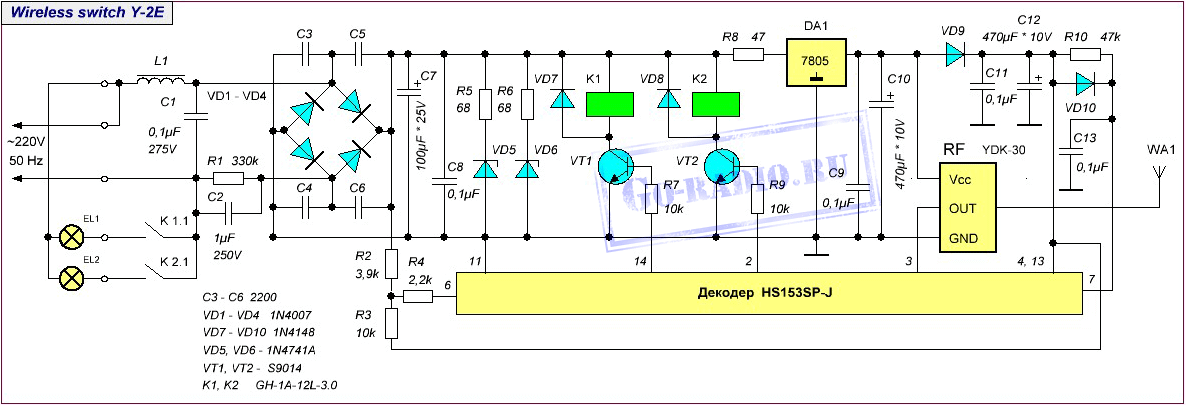

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Внешний вид схемы контроллера

Чуть поближе:

Внешний вид схемы контроллера поближе

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

Детали на печатной плате контроллера

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

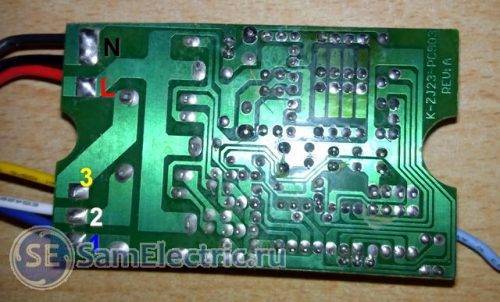

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Печатная плата контроллера. Вид со стороны пайки

Конструкция светильника

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

• электромагнитный, в котором используется дроссель и стартер;
• электронный, собранный на радиоэлектронных компонентах.

Что делать, если светильник не работает совсем?

Если люстра с пультом управления не включается совсем, то ваши действия должны принять следующий порядок:

1. Проверьте, есть ли напряжение в сети (воспользуйтесь мультиметром);
2. Если оно есть, то проверьте, функционируют ли лампы;
3. Проверьте, целы ли предохранители. Если они неисправны, замените новыми;
4. Проверьте, нет ли короткого замыкания, все ли провода целы. Если нет, то исключите замыкание и соедините провода между собой, замотав изолентой оголенные и скрученные между собой концы.

Если все перечисленное выше исправно, то проверьте контроллер люстры с помощью мультиметра. Поменять его – довольно дорого, но это дешевле, чем поменять люстру целиком. Если покупка нового контроллера для вас неприемлема, подключите люстру с помощью выключателя.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Ремонт светодиодных люстр

Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр

Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора. Каждый светодиод проверяют последовательно

Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке

Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.

Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.

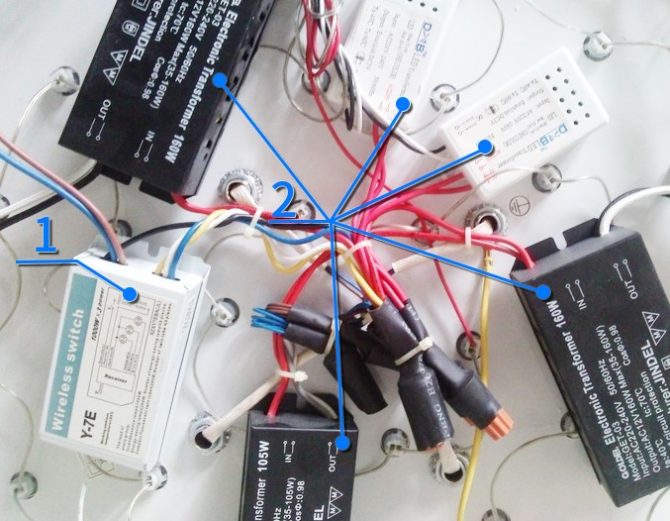

Внутренности и принцип работы люстры с ПДУ

Прежде чем начать ремонт неисправной люстры ознакомьтесь с ее конструкцией, включающей в себя три группы электроники:

1. Светодиодный светильник (подсветка);
2. Галогенный светильник (главное и дополнительное освещение, иногда тоже светодиодное);
3. Реле с приемником сигнала, подаваемого пультом.

В светодиодном светильнике содержатся десятки маленьких диодных разноцветных лампочек, которые служат для переключения режимов подсветки. Они получают электроэнергию из конденсатора, входящего в состав светодиодной конструкции. Он также понижает уровень напряжения до значения, необходимого для работы диодам. Лампочки включаются в цепь последовательно, оттого при поломке одной из них тут же гаснут остальные. Поиск перегоревшего диода затруднителен, легче заменить все.

Галогенный блок питается от нескольких трансформаторов, которые изменяют подаваемое напряжение импульсно. Если галогенки перестали гореть, то причины может быть две: неисправность лампочек или поломка в одном, либо нескольких трансформаторах.

Реле, принимаемое и обрабатываемое радиосигнал, включает в себя несколько электромагнитных реле, коммутирующих ток определенных значений мощности. Оно питается от гасящего конденсатора. Получаемые излишки электроэнергии уходят в конденсатор, играющий роль балласта. Чем больше часов прогорела люстра, тем выше риск того, что реле открепится от платы. Место их соединения является самым слабым в конструкции.

Для каждой люстры нужен пульт, в котором обычно всего 4 кнопки. Электронная схема его немудрена и очень надежна. Поэтому, если люстра не включается с пульта, но исправно работает, если подавать команды с помощью выключателя, просто замените батарейки.

Почему лампы «моргают»?

Не всегда поломка люстры со светодиодами вызвана неисправностью проводки или монтажной платы контроллера. Иногда источник света при включении начинает «моргать» без видимых проблем внутри конструкции.

Причин этого явления может быть две:

1. Подключение осветительного прибора через выключатель с подсветкой. В данном случае при отключении питания сеть остается разомкнутой не полностью. Имеется в виду, что излучатель подсветки замыкает ее через себя. В результате светодиоды люстры с пультом управления будут моргать. Ремонт в данном случае делать не придется, а лишь меняется выключатель.
2. Эффект моргания вызван характеристиками излучателей. Речь о пульсации свечения. Качественные светодиоды характеризуются практически полным отсутствием такого явления. Дешевые аналоги с большой доли вероятности будут «моргать». Чтобы сделать ремонт своими руками, нужно демонтировать осветительный прибор и разобрать блок питания светодиодных излучателей. Наименее затратным способом решить проблему является установка дополнительного конденсатора.

Чтобы не пришлось в дальнейшем делать ремонт люстры, в данном случае рекомендуется изначально обращать внимание на качественные светоизлучающие диоды

Проверка ламп: диодных и галогенных

Определить степень исправности ламп можно, используя мультиметр. При этом необходимо своими руками измерить сопротивление тела накала. Иногда достаточно ограничиться визуальным осмотром. Дело в том, что лампы с нитью накаливания проверяются на работоспособность достаточно легко – посредством оценки состояния тела накала.

Ремонт осветительного прибора с пультом управления придется выполнять чаще, если при замене галогенного источника света не используется салфетка или неворсистый материал, что приведет к быстрому перегоранию лампы.

Обычно рекомендуется менять все диоды сразу, так как после выгорания нескольких излучателей, интенсивность свечения остальных будет заметно ниже. Ремонт осветительного прибора с пультом управления в данном случае обойдется довольно дорого, так как светоизлучающие диоды предлагаются по высокой цене.

Как избежать частого перегорания ламп?

Причины выхода из строя источников света разных типов могут быть различными. Общий негативный фактор для всех ламп – бросок тока при подаче питания. В случае с галогенными исполнениями нить накала попросту истончается со временем в таких условиях работы. И при очередном включении осветительного прибора с пультом управления лампы перегорают.

Еще одна причина – прямой контакт с колбой при установке или замене источника света. Если ремонт люстры будет выполняться своими руками, то выкручивать галогенные лампочки рекомендуется в перчатках из неворсистого материала. Можно использовать салфетку.

Дело в том, что галогенные лампы сильно греются во время работы. И оставшиеся на поверхности частицы или вещества выгорают, что приводит к перераспределению температур на поверхности колбы. В результате источник света быстро сгорит.

Светодиодные излучатели служат намного дольше, однако, и на эти осветительные элементы оказывает негативное воздействие бросок тока при включении. В большей мере это касается дешевых ламп, где часто используются некачественные материалы и элементы. Вина за быстрый выход из строя таких излучателей возлагается на балластный преобразователь.

Еще одна причина, по которой может потребоваться ремонт люстры, заключается в неэффективном охлаждении диодных излучателей. Чтобы избежать таких проблем, рекомендуется устранить вероятные факторы опасности: подбирать светодиоды надежных производителей, обеспечить отвод тепла, производить замену галогенных ламп в перчатках.

Перед тем как приступать к демонтажу прибора, проверяется выключатель, пульт управления, проводка. Затем уже снимается люстра и определяется причина поломки. Чтобы ее отремонтировать, нужно проверить светодиодный и галогенный блоки, контроллер.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

• Не реагирует на пульт;
• Не реагирует на стационарный выключатель;
• Не светятся определённое количество светодиодов или галогенных ламп;
• Выполняются несколько команд с пульта и перестаёт реагировать на команды;
• Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

• Проверка батареек;
• Проверка дорожек платы пульта;
• Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

https://youtube.com/watch?v=svbH6qWe4Fs

Список источников

• zalpstroy.ru
• proprovoda.ru
• encom74.ru
• dpkgroup.ru
• energetika-64.ru
• technika66.ru
• svet202.ru
• sto82.ru
• stroitelstvo-gid.ru
• strop-snab.ru
• int43.ru
• englishpromo.ru
