Диагностика и ремонт системы отопления: восстановление работы труб, радиаторов, циркуляционных насосов и котлов

Ремонт системы отопления в многоквартирных домах: виды и содержание работ

Эта статья излагает исключительно практический опыт бывшего сантехника с многолетним стажем. Вполне возможно, что постоянно меняющиеся законодательство и стандарты сейчас предписывают выполнять ремонтные работы как-то иначе; однако именно так обстоит дело в реальном мире.

• Аварийный. Цель — восстановление функциональности отопительной системы после, как несложно догадаться, аварии: порыва стояка, отрыва подводки радиатора, разморозки подъездного отопления.
• Текущий. Здесь речь идет о выявлении и устранении мелких неисправностей, плановой проверке работоспособности запорной арматуры, ее ревизии и замене. Часть мелких неисправностей выявляется жильцами квартир, часть обнаруживается при плановых обходах, часть — в ходе подготовки системы отопления к отопительному сезону.
• Нет отопления по стояку. Работа начинается с проверки состояния вентилей и сбросов: часто причиной являются несогласованные ремонтные работы, проводимые жильцами и наемными рабочими. Если они в рабочем положении — стояки перегоняются на сброс в обоих направлениях для локализации проблемы.

При необходимости выполняется замена распорного клина между щечками или его наваривание, притирка зеркал в корпусе и на щечках, восстановление штока, замена прижимного кольца на сальнике и многие другие работы. Цена новой задвижки достаточно велика, чтобы затраты времени окупались.

• Свищ в трубе отопления. Если угрозы полного разрушения стояка или подводки нет — аварийная бригада просто накладывает бандаж, устраняя течь. Сварочные работы выполняются бригадой текущего ремонта.
• Течь контргайки перед радиатором. При сброшенном стояке резьба перематывается. Если она разрушена коррозией — выполняется замена сгона на подводке с помощью сварки или ручной нарезки резьбы.
• Сильная течь между секциями батарей отопления. Ее причиной может быть только лопнувший ниппель. После сброса стояков радиатор демонтируется и перебирается.
• Не закрывается после промывки радиатора промывочный кран. Стояк сбрасывается, после чего на кране меняется прокладка.
• Разморожено подъездное отопление, в подъезд поступает горячая вода. После отключения стояка поврежденные секции демонтируются, оставшаяся часть радиатора запускается. При необходимости аварийная служба выполняет сварочные работы по восстановлению подводок, регистров и т. д.

Однако на практике договор зачастую заключается между обслуживающей организацией и ее собственными бригадами аварийного или текущего ремонта, которые выполняет ремонтные работы во время отпусков и выходных. Практику можно только одобрить: у исполнителя есть очень веский стимул делать свою работу хорошо, поскольку решать проблемы некачественного исполнения придется им же.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

• конденсатор на 1-5 микрофарад;
• блок клемм для подключения;
• регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ

При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

https://youtube.com/watch?v=3BWzX-0k1b8%3F

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Механическая или автоматическая подпитка — какую выбрать?

Клапан подпитки может иметь механическое и автоматическое управление. Первый вариант устанавливается там, где функционируют небольшие системы отопления. В них, как правило, любые скачки рабочего давления теплоносителя регулируются при помощи мембранных баков. А потери объема воды легче всего компенсировать, открыв вручную кран подачи в холодном водопроводе. Главное неудобство такого варианта — необходимость опыта для выполнения описываемых операций, а также обладание определенными техническими знаниями и навыками.

Обратите внимание! В этом случае придется самостоятельно контролировать давление внутри закрытой системы отопления. Чрезмерное увеличение объема теплоносителя может привести к возникновению аварийной ситуации. Автоматические клапаны подпитки устанавливаются в больших разветвленных системах

Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла

Автоматические клапаны подпитки устанавливаются в больших разветвленных системах. Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла.

Принцип работы автоматического клапана

Клапан авто подпитки

Принцип работы автоматического клапана предельно прост. Предварительно настраиваются параметры работы. Заранее программируются потери воды — закладываются показатели наименьшего давления. Если объем теплоносителя падает, допустим, на 10%, клапан срабатывает и запускает работу насоса. Последний из магистрали подачи холодной воды закачивает необходимый объем жидкости. Когда происходит восполнение, клапан снова срабатывает и перекрывает подачу в автоматическом режиме.

Монтируется описываемое устройство просто. Сначала на линии подачи холодной воды устанавливается измерительный манометр или любой другой электроконтактный датчик, который позволяет регулировать давление в двух направлениях. Одна его группа настраивается на меньшее рабочее давление. Именно там устанавливается промежуточное реле или контактор. Он при падении объема горячей воды внутри закрытой схемы включает механизм, запускающий вытягивающий насос. Вторая группа отключает все эти звенья, когда объемы воды восполнены. В качестве исполнительного механизма может быть использован электроклапан — вентиль с электромотором.

Обратите внимание! При использовании автоматического клапана подпитки система отопления самостоятельно контролирует давление и так же самостоятельно рассчитывает компенсирующий объем воды. Это главное преимущество данного технического узла

Когда нужно организовывать подпитку при помощи байпасной схемы?

Автоматическая подпитка систем и ее эффективность

Как правило, все закрытые системы отопления могут эффективно функционировать только при большом рабочем давлении теплоносителя. Но здесь решающим фактором становится еще и температура горячей воды.

При ее повышении увеличивается тепловое расширение некоторых технических узлов. Компенсировать его помогает установка экспанзомата — гидроаккумулятора, способного накапливать гидравлическую энергию при ее избытке и отдавать при недостатке. Подключать его необходимо по байпасной схеме. Как это сделать, читайте здесь.

Когда нужен капитальный ремонт системы отопления многоквартирного дома

Капитальный ремонт системы отопления в многоквартирном доме становится актуальным при частых жалобах жителей на неудовлетворительное качество подаваемых услуг, при разнообразных протечках или в связи со старостью оборудования. В зависимости от предполагаемых проблем выполняются различные виды работ, основная задача которых поддерживать устройство теплового узла в надлежащем состоянии. При подготовке к отопительному сезону специалистами жилищно-эксплутационных контор должны проводиться ревизии обогревающих систем ежегодно. Но в силу нехватки кадров и финансирования часто такие мероприятия просто игнорируются.

• проверка работы элеваторного узла здания с последующим сбросом всех вентилей и задвижек. При необходимости эти детали меняются на новые. Также сюда можно включить замену сальников и смазывание штоков;
• в процессе осмотра запорных вентилей меняются стертые прокладки;
• распорные клины при ремонте задвижек восстанавливаются за счет притирки зеркал, замены прижимных колец и восстановления штоков. Приобретение новых задвижек не рационально, они очень дороги, поэтому ремонтировать эту деталь будут до последнего.
• проверка запорных механизмов стояков. Если эти элементы не исправны, то при малейшем повреждении ли течи будет необходимо сбросить весь дом, а это опасно в период зимних морозов и может обернуться замораживанием системы во многих участках подъезда;
• через определенные периоды времени требуется и проверка крепежа контгаек. Такая мера нужна из-за выгорания технического льна, а дома, в которых герметизация выполнялась материалами, не боящимися выгорания, построены еще в прошлом веке.
• нет обогрева стояка. Сначала проводится осмотр запорных механизмов и вентилей, иногда не согласованные действия между жильцами и коммунальными службами приводят к тому, что они просто закрыты;
• нет полноценно подачи воды в систему. Причиной может стать попадание в одну из труб лишнего предмета. Это может быть кусочек ржавчины или шлака застрявший на изгибе трубопровода. После его ликвидирования стравливается воздух с верхних этажей, и система запускается в работу;
• обнаружение течи. Если нет угрозы разрушения, то в обязанности бригады входит задача наложить скрепляющий бандаж чтобы устранить протечку. Далее сварочными работами будут заниматься специалисты по текущему ремонту.

Но чтобы избежать бюрократических проволочек договора обычно заключаются между организацией обслуживания дома и ее собственными бригадами по ремонту. Рабочие при этом выполняют ремонт во время личных выходных либо отпусков. При этом исполнители сами заинтересованы в качественном выполнении работ, потому как при неудовлетворительном ремонте последствия придется ликвидировать им же. Во время капитального ремонта выполняются следующие виды работ:

• первым шагом является объявление тендера для более выгодного предложения по поставке материалов, работ или оборудования. В тендере могут принять участие все предприятия, оказывающие подобный вид услуг;
• после прохождения всех тендерных регистраций происходит заключение договоров с выкладкой полного перечня будущих работ, затрат и гарантий;
• после проведения ремонта в зависимости от удовлетворенности сторон проводится оплата или при плохом итоге дело передается в суд.

Основные неисправности отопительных систем и их устранение

Воздушные пробки

Воздушные пробки возникают в радиаторах, трубах и мешают нормальной циркуляции воды в системе отопления. Они появляются по разным причинам:

• нарушение технологии заполнения системы водой после летнего периода;
• несоблюдение режима деаэрации воды;
• выполнение ремонта с разборкой трубопроводов;
• несоблюдение уклонов при монтаже системы отопления;
• подсос воздуха через негерметичные стыки.

Для удаления воздуха из системы используют кран Маевского, установленный на радиаторе. Следует открыть его, дождаться, когда выйдет воздух, прекратится шипение, вода начнет изливаться спокойно без пузырьков. После этого вентиль закрывают. Не забудьте подставить емкость для слива воды или полотенце.

В старых чугунных батареях кранов Маевского нет. Воздух выпускают, не до конца выкручивая пробки на торцах радиаторов. Лучше доверить эту операцию сантехникам — если выкрутить заглушку полностью, можно затопить квартиру.

Система отопления представляет собой сложную конструкцию, состоящую из нескольких элементов, объединённых в один контур и запускается в работу посредством цепной реакции.

Но бывает, так, что система даёт сбой и вода в батареях становится холодной. Причиной этому могут быть проблемы с обраткой.

Ремонт котлов отопления

Ремонт котла отопления

Котлы отопления являются наиболее сложным элементом теплоснабжения. Восстановить их работоспособность в случае поломки своими силам практически невозможно. Поэтому перед тем, как выполнить ремонт дизельных котлов отопления или их других аналогов следует проанализировать все возможные последствия.

Сначала необходимо проверить – действует ли еще гарантия на оборудование. Если это действительно так – необходимо вызвать специалистов для устранения проблемы. Самостоятельный ремонт электрических котлов отопления может стать причиной преждевременного аннулирования гарантии.

Но первичные знания о причине неисправности помогут специалисту. Можно в телефонном режиме описать аварийную ситуацию. Предстатель компании возьмет с собой оптимальный набор инструментов и комплектующих, необходимых для замены.

Выполнение ремонта электрических котлов отопления может понадобиться в следующих случаях:

• Резкое снижение нагрева теплоносителя;
• Выход из строя блока управления;
• Поломка теплообменника – появление течи;
• Влияние сторонних факторов, приведших к возникновению поломки – резкий скачек напряжения в сети, перегрев теплоносителя.

Ремонт дизельного котла

Нередко причиной ремонт дизельных котлов отопления может стать качество используемого топлива. В этом случае можно самостоятельно прочистить форсунку и проверить блок первичного нагрева топлива. Если эти действия не решили проблемы – придется вызвать специалиста.

Но есть ряд поломок, которые невозможно устранить, выполнив ремонт электрических котлов теплоснабжения. В первую очередь это касается разрушения корпуса и отсутствие ремонтопригодности теплообменника. В этих случаях целесообразнее приобрести новое оборудование, чем выполнить ремонт дизельных котлов теплоснабжения.

Ремонт труб отопления

Порыв отопительной трубы

Благодаря своей удобной конструкции ремонт труб отопления в квартире или доме может осуществляться несколькими способами. Единственным осложнением является временное отсутствие циркуляции теплоносителя. В многоквартирном доме для этого необходимо отключить центральный стояк. Для автономной системы достаточно деактивировать отопительный котел.

Первое, что нужно сделать при формировании порыва трубы отопления – защитить покрытие пола от влаги. Для этого можно использовать ветошь и емкости. Затем можно осуществить ремонт труб отопления без сварки применив подручные материалы и инструменты. Для этого понадобятся следующие компоненты:

• Хомуты. Их диаметр должен соответствовать сечению трубы.
• Резиновая прокладка. Для этого можно использовать старую велосипедную камеру.

Перед выполнением самостоятельного ремонта труб отопления без сварки следует перекрыть поток теплоносителя на этом участке. Затем выполняется зачистка места разгерметизации. Следующий шаг в ремонте труб отопления в квартире – установка резиновой прокладки. Она наматывается в несколько слоев. Прижим должен быть плотным, с натяжкой. Для фиксации используются монтажные хомуты.

Ремонтный набор для труб отопления

Более оперативный ремонт труб теплоснабжения без сварки можно сделать с помощью специального набора. В него входит хомут и прорезиненная прокладка. Он отличается от самодельного быстротой монтажа и сроком эксплуатации.

Он приобретается заранее, так как рассчитан на трубы определенного диаметра. Если сечение магистрали различное — рекомендуется купить несколько разных наборов.

Ремонт полимерных труб отопления в квартире можно осуществить с помощью сварочного аппарата. В наличии должен быть набор монтажных фитингов и отрезок трубы этого диаметра. Для осуществления восстановительных работ выполняются такие действия:

• Участок трубопровода отключается от общей магистрали;
• С помощью специальных ножниц вырезается дефектная область трубы;
• Сварочным аппаратом приваривается новый трубопровод.

Для временного ремонта пластиковых труб отопления без сварки можно использовать специальную замазку

Важно проследить, чтобы она подходила для этого типа труб

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

Нельзя допускать холостой ход насоса в отсутствии воды

Касается насоса и мокрого и сухого типа.
Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
Важно соблюсти требования производителя по номинальному давлению воды в системе.
Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода

При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Причины проблем с обраткой в батареях частного или многоквартирного дома

Причин, по которым обратка недостаточно тёплая или вовсе холодная, несколько. Распространёнными проблемами считаются:

• недостаточный напор воды в системе;
• маленькое сечение трубы, по которой проходит теплоноситель;
• неправильность монтажа;
• завоздушеность или загрязнённость системы.

Если проблема с холодной обраткой возникла в квартире, то первое на что стоит обратить внимание — это напор. Особенно это касается помещений на верхних этажах

Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе

И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются

Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе. И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются.

Ещё одной причиной нарушения работы обратки — загрязнение отопительного контура. Как правило, капитальная чистка систем в многоэтажных домах проводится не часто. Осадок, который со временем накапливается на стенках труб препятствует прохождению жидкости.

Главная причина перебоев в работе отопительной системы в частном доме — неправильная установка. Чаще всего это происходит тогда, когда монтаж осуществляется без участия специалистов. Будучи некомпетентным в этом вопросе довольно просто перепутать трубы подачи и обратки или же выбрать трубы неподходящего размера.

И в квартире, и в частном доме проблема неисправности отопительной системы может быть связана с недостаточной скоростью подачи воды или же завоздушенностью. Аналогичным способом на работу обратки влияет и загрязнённость труб.

Методы устранения неисправностей. Почему чистка необходима?

Чтобы понять, как именно решить проблему для начала необходимо установить её источник. Если батареи стали холодными из-за недостаточно быстрой циркуляции воды в этом случае поможет установка специального насоса. Он будет регулярно под определённым давлением выталкивать воду в контур, тем самым не позволяя системе остановиться или замедлиться.

Фото 2. Маркировка циркуляционного насоса Grundfos позволяет выбрать наиболее подходящий и правильно установить его.

Если причина в засорённости труб, то их необходимо просто почистить. Сделать это можно несколькими способами:

• используя водно-пульсирующую смесь;
• при помощи биопрепаратов;
• посредством пневмогидроудара.

Важно! Проводится подобная чистка регулярно, дабы предотвратить появление новых проблем. В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру

Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки

Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы

Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы

В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру. Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы.

Капитальный ремонт системы отопления в частном загородном доме

Залогом бесперебойной работы системы отопления служит её своевременная ревизия и замена отработавших свой срок элементов. Если больше чем половина отопительного контура изношена, то летом самое время устроить капитальный ремонт.

Особенности

Капитальный ремонт предусматривает полную замену оборудования или большей его части. В отопительной системе выделяют следующие узлы:

Работы

Замена газового котла возможна только по согласованию со службой газа. В большинстве случаев, именно работники этой организации и производят смену оборудования. Новый агрегат к старой системе отопления лучше не подключать. Как минимум контур надо тщательно промыть. В некоторых случаях потребуется полное изменение схемы отопления.

Замена радиаторов — задача попроще, чем смена котла. С таким ремонтом хозяин дома вполне сможет справиться самостоятельно. В случае капитальных преобразований нецелесообразно менять одни только батареи, а старые трубы оставлять. Если менять, то всё сразу. Иначе, грязь из старых батарей и труб очень быстро приведёт в негодность новые изделия.

На рынке продаётся множество изделий для устройства отопления. Мастера отдают предпочтение трубам из полипропилена и радиаторам с высокой теплоотдачей. В новой системе предусматриваются краны аварийного отключения для отдельных батарей. Это кажется накладным, однако выручает в случае экстренной замены.

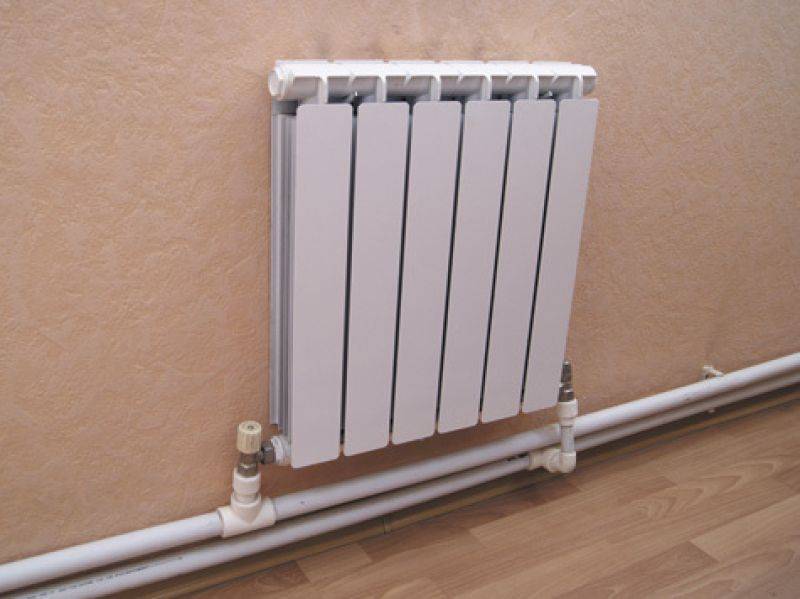

Фото 1. Установленные биметаллические радиаторы и трубы из полипропилена. Дополнительно монтируются краны аварийного отключения.

Во время капитального ремонта отопления, возможно, провести ревизию дополнительных контуров и при технической необходимости — замену. Это касается насоса циркуляции воды и гидрокомпенсатора, при их наличии в системе. Выход оборудования из строя в зимнее время чреват негативными последствиями. У насоса проводится осмотр и контрольный замер давления.
