Как подключить и настроить реле давления воды в системе водоснабжения

Как настроить реле давления для насоса

Теперь поговорим о том, как отрегулировать реле давления. Рассмотрим на примере китайского реле ACR РМ/5. Как уже говорилось выше, реле имеет две регулировочные пружины. Большая пружина предназначена для регулировки давления отключения насоса, т.е., чем больше сжимает пружину, тем самым увеличиваем давление отключения, смотрите пример на рисунке

И наоборот, разжимая пружину уменьшаем давление, при котором разомкнуться контакты реле.

Маленькая пружина предназначена для регулировки диапазона давления при котором будет происходить включения и отключение насоса, т.е. при сжатии пружины или разжатии,  мы уменьшаем разность между давлением отключения и давлением включения.

Например, у нас было давление отключения насоса 3 bar, давление включения 1 bar, при сжатии пружины мы уменьшаем разность давлений, тем самым повышаем давление включения насоса до 2 bar.

Вот такими простыми манипуляциями, с регулировочными пружинами, производится настройка реле давления и мы добиваемся нужных нам значений давления, при которых отключается или включается наш насос.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

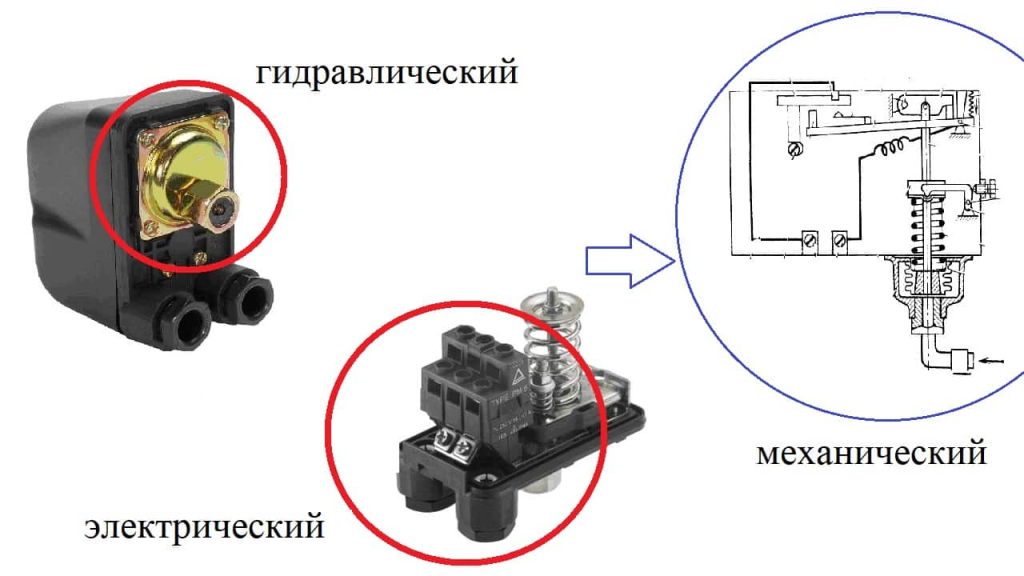

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

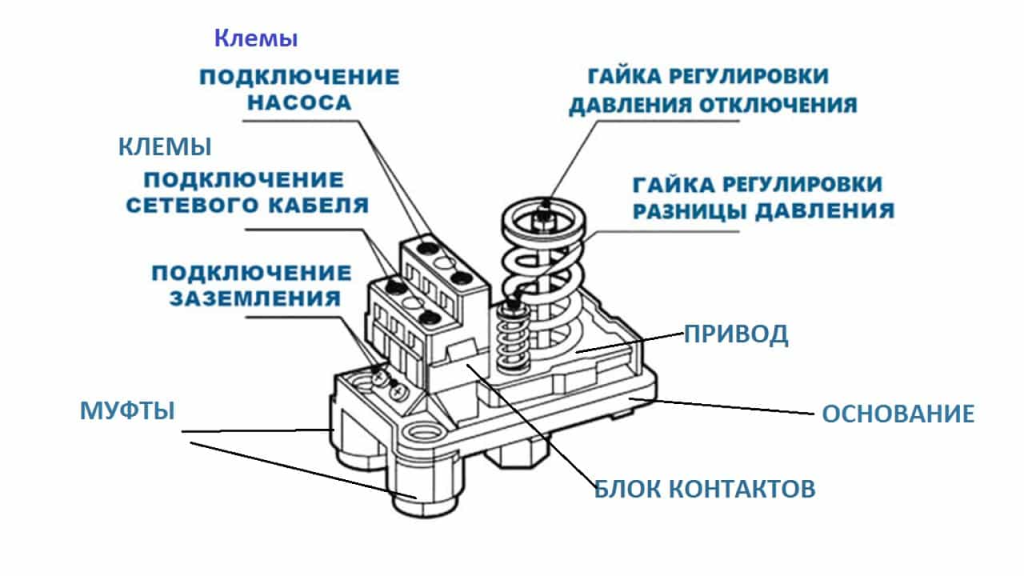

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Полезные рекомендации

Регулярное техническое обслуживание и контроль давления в гидроаккумуляторе стабилизируют работу оборудования насосной установки. Своевременно проведенное ТО выявляет возможные сбои в работе, предупреждает неисправности.

Соединения проводов проверяются на наличие защиты от воды. Попадание на контакты воды приводит к короткому замыканию.

Система после остановки насоса находится под давлением, поэтому монтажные работы производятся без воды — ее надо слить.

В процессе эксплуатации насоса случаются перегрузки двигателя по мощности, то есть значение мощности внезапно становится выше значения активного тока. Подобный случай возможен из-за тяжелых условий эксплуатации насоса, частых перезапусков, нарушения или снижения сопротивления изоляции обмоток электродвигателя или проблем системы электропитания или водоснабжения. Также насос может не справиться с подачей жидкости из-за вредных примесей.

В этом и других случаях предупредить поломки поможет своевременное проведение технического обслуживания.

• https://www.asutpp.ru/rele-davleniya-vody-dlya-nasosa.html
• https://sovet-ingenera.com/vodosnab/nasosy/regulirovka-rele-davleniya-dlya-nasosa.html
• https://www.stout.ru/articles/podklyuchenie-rele-davleniya-k-nasosu/

Установка и подключение

Перед тем ка выбрать место подключения, необходимо учесть при каких условиях может применятся реде давления, так как некоторые рекомендуется использовать в отапливаемых помещениях.

Монтаж должен производиться только специалистом или, по крайней мере, человеком, который знает принцип работы и правила установки таких устройств. Установку (и последующую регулировку реле давления воды для насоса) следует выполнять в точном соответствии с прилагаемой инструкцией.

К электросети

В последние годы стало обычным делом подключать наиболее важные приборы потребления электроэнергии отдельным кабелем. Лучше всего использовать электрический кабель с сечением 2,5 мм кв. Естественно, для таких линий требуется устройство защитного отключения (УЗО) или отдельный выключатель (автомат).

Поскольку именно насос потребляет большую часть электроэнергии, электрический кабель подбирают в соответствии, мощности электродвигателя. Так как вода является проводником электрического тока, необходимо сделать заземление.

Как подключить реле к электросетиЭлектропроводка прокладывается через отверстия в корпусе. Эти отверстия обеспечивают герметичный вход, который защищает места соединения от влаги. На колодке с клемами под крышкой имеется три вида контактов

• Контакт «РЕ» для подключения заземления
• Контакт «N» для подключения «нуля»
• «L» — для подключения «фазы».

Соединение производится стандартным способом: провод зачищается от оболочки, затем вставляется в разъем, который фиксируется зажимными винтами. Потяните за конец провода, чтобы убедиться, что он надежно закреплен.

К водопроводу

Реле давления должно быть установлено как можно ближе к гидроаккумулятору.Монтаж обычно осуществляется с помощью фитингов и установки кранов. Хороший вариант фитинг с пятью выходами (штуцер 5-ти выводной). Если требуется ремонт или замена реле давления, краном перекрывается вода. Затем все можно легко снять, открутив гайки.

Пошаговое описание монтажаБерем 5-выводной штуцер

Трубы присоединяются к выходам фитинга:

• первый выход – подача воды в дом,
• второй — к насосу.
• Самый большой выход, для гидроаккумулятора
• Еще один для измерения давления, нужно установить манометр
• Реле, чаще всего, оснащено накидной гайкой. Накидываем гайку и закручиваем.

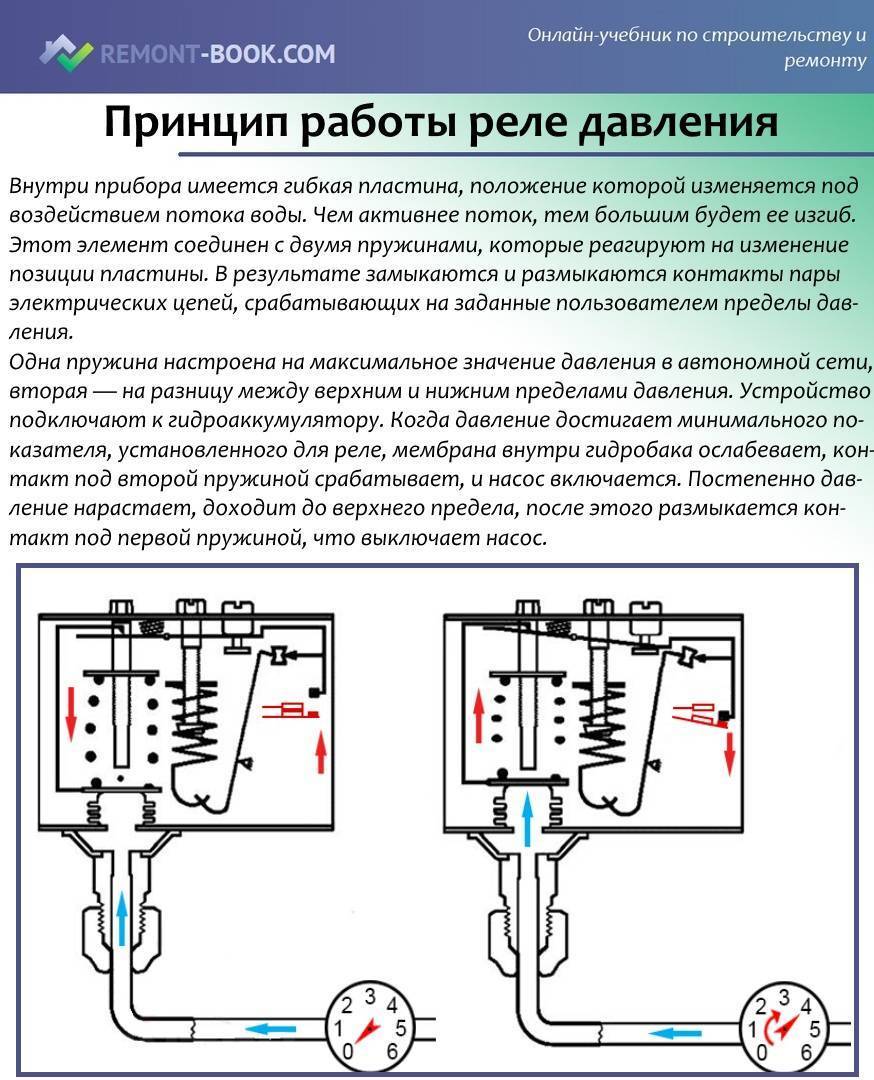

Особенности конструкции и принцип работы

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Принцип действия

Схема работы выглядит следующим образом:

• Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
• После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
• При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

• Недостаточная емкость гидроаккумулятора.
• Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
• Используется глубинный насос, который требуется опускать в скважину.

Перед покупкой и подключением советуем изучить все технические характеристики:

• Диапазон по давлению – от 1 до 4,65 Бар.
• Диапазон температуры – от 0 до +42 градусов.
• Перепад давления (минимальный) – 1 бар.
• Питание – 220 В.
• Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

https://youtube.com/watch?v=Isjc1qSz1fg

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

Изображение	Модель	Габариты в миллиметрах	Цена в рублях
	Джилекс РДМ-5	110х110х70	900
	Danfoss KP1	107х65х105	1 570
	Беламос PS-7	150х80х150	575
	Калибр РД-5	103х65х120	490

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

Производитель	Объем в литрах	Стоимость в рублях
Джилекс	24	1 400
50	3 500
100	6 300
Тополь	24	1 100
50	2 900
100	5 100

Гидроаккумулятор Джилекс, вмещающий 24 л

А нужна ли вообще настройка?

Безусловно, самостоятельно или с помощью специалиста, но настраивать реле давления понадобится всем, кто собрал свою насосную станцию из отдельных элементов.

Бытует мнение, что готовые насосные станции, купленные в собранном виде, оснащены уже настроенным и подготовленным к работе реле давления. На практике это далеко не всегда именно так.

Перед подключением и настройкой реле давления следует внимательно изучить техническую документацию, предоставленную производителем, чтобы выяснить предельно допустимые значения давления

Постоянный напор в системе для дома, в котором имеется лишь душевая кабина, кухонная раковина и ванна, существенно отличаются от потребностей просторного коттеджа с джакузи и гидромассажем. Заводские установки соответствуют реальному положению дел далеко не всегда.

Насосные станции обычно уже укомплектованы реле давления, но все же после подключения его придется настраивать для потребностей конкретной водопроводной системы

Эту же операцию придется повторить, если какая-то часть насосной станции вышла из строя, была отремонтирована или заменена. Порядок регулировки оборудования практически не отличается от процедуры его настройки.

Настройка реле давления

Настройка реле давления воды для насоса необходимо для поддержания напора в системе.

• Во-первых, при плохом напоре, когда низкое давление в системе, вода из крана течет медленно. Такая ситуация не позволяет работать бытовой технике (стиральной и посудомоечной машинам).
• Во-вторых, при сильном уровне напора, все элементы системы водоснабжения быстро изнашиваются и приходят в негодность. Что ведет к аварийным ситуациям и дополнительным затратам.
• В-третьих, при неточной настройке реле давления срабатывает неточно, включаясь в систему не по необходимости.

Имея отвертку и гаечный ключ можно самим произвести настройку реле давления. Реле давления является важным элементом цепи в схеме подключения насосного оборудования.

Проверяется давление в баке. Изготовители, как правило, настраивать реле при следующих уровнях: во включенном состоянии – 1,5 атм., в выключенном – 2,5 атм.

Вся система должна быть отключена от электрической сети, а в баке не должно быть воды. Давление в баке проверяется манометром для автомобилей. Данные манометры являются самыми точными.

При регулировке реле давления воды необходимо совершить следующие действия:

1. Заполнять резервуар до того момента, пока на манометре не покажется необходимое давление.
2. Отключить насос.
3. Для настройки верхнего уровня необходимо внутри реле на маленькой пружине подтягивать или ослаблять гайку.
4. Чтобы настроить нижний уровень необходимо слить небольшое количество воды внизу резервуара и отрегулировать большую пружину, также подтянуть или ослабить на ней гайку.
5. Все показатели необходимо зафиксировать при помощи манометра. Именно по этим данным и настраивается реле.

Регулировку можно проводить большое количество раз, пока не найдете необходимые параметры для себя.

Рейтинг реле давления воды для насоса

Выбирая реле давления для воды необходимо опираться на следующие показатели:

• установка реле должна быть не сложная, чтобы производить ее своими силами;
• настройка и регулировка простая;
• опираясь на отзывы покупателей необходимо выбрать качественный прибор;
• реле давления должно быть гидроизолировано;
• реле должно обладать мощным мотором;
• срок эксплуатации должен быть на высоком уровне.

На сегодняшний день на рынке самыми популярными являются следующие модели:

Виды реле.

Существуют два типа реле давления для водопровода: механические и электронные.

В большинстве случаев используются механические реле, если точнее электро-механические, которые более надежны и ниже по стоимости.

Механические

Механическое реле состоит из группы контактов, расположенных на металлической пластине. Также здесь располагаются пружины для настройки и регулировки реле.

В нижней части находятся мембрана и поршень. Вся конструкция датчика настолько проста, что при самостоятельном демонтаже и анализе повреждений не должно возникнуть никаких серьезных проблем.

Регулируется механическое реле давления натяжением пружины

Электронные

Эти модели более точны чем механические. Они оснащены датчиком холостого хода, который останавливает насос, когда перестаёт поступать вода.Электронные реле, дороже своих электромеханических аналогов, но они вполне оправдывают свою стоимость.

Эти устройства легче настроить, а предельные значения можно отрегулировать более точно.Обычно оснащены небольшим гидравлическим баком объемом всего 400 мл. Который защищает систему от возможности гидроудара.

Если вы применяете дорогие высококачественные насосы для своих скважин, имеет смысл вложить средства в хорошее электронное реле.Эти модели надежны и долговечны. Однако они чувствительны к качеству воды в системе водоснабжения. Следует позаботиться об установке хороших фильтров для очистки воды.

Поскольку пружины для регулировки отсутствуют, нет необходимости периодически регулировать систему. Некоторые модели запускаются с задержкой 10-15 секунд после первого подключения к сети. Это не неисправность, а просто настройка оборудования.

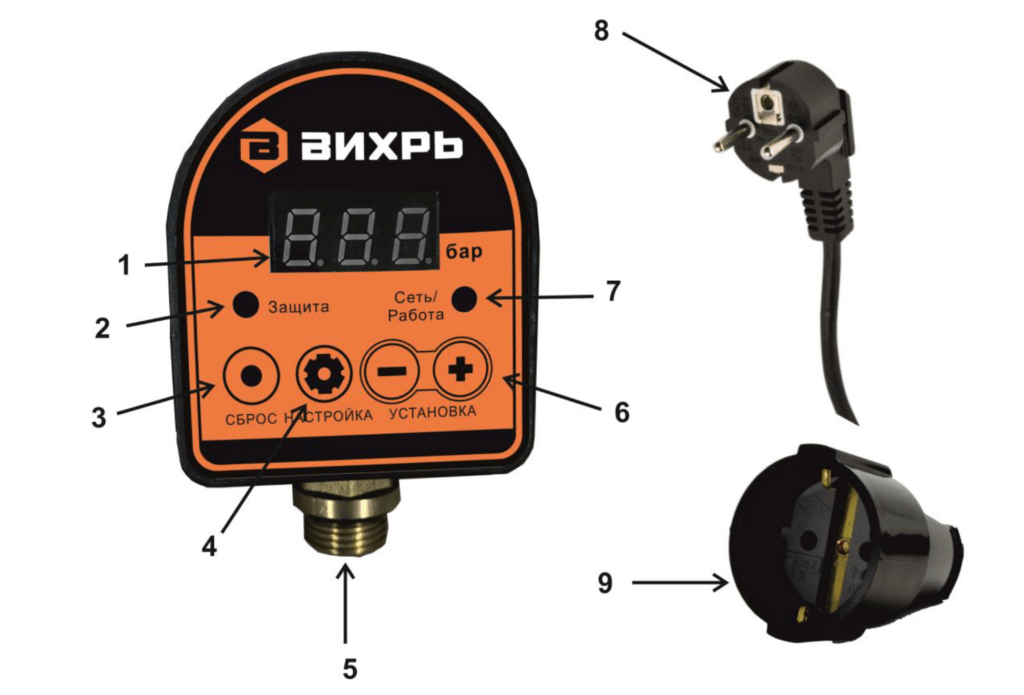

Электронное реле

После этого насос может останавливаться с задержкой примерно на 5-15 секунд. Это делается для того, чтобы уменьшить частоту остановок насоса, если давление снова повысится в течение этого короткого времени. Электронная модель может применятся в сочетании с насосной станцией, которая уже оснащена реле давления.

Настройка облегчается, если к гидроаккумулятору подключено электронное реле. Нижний предел срабатывания устанавливается на реле и должен быть немного выше, чем те же данные в характеристике насоса. Исходя из мощности насоса, подача воды прекращается, когда достигнуто максимальное давление в системе.

Устройство и принцип работы реле давления

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.

Последовательность работы насосной станции под управлением реле давления:

• Насос закачивает воду в бак.
• Давление воды постепенно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
• По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Обзор реле давления

Реле давления ACR РМ/5

Самое дешевое реле представленное на российском рынке, является реле китайского производства ACR РМ/5.  Не имеет защиты от пыли и воды, имеет две группы контактов.

Реле давления Condor MDR5/8

Очень хорошо себя зарекомендовало немецкое реле, под маркой Condor MDR5/8. Имеет пылевлагозащищенный корпус, позолоченные контакты, контактная группа двухполюсная, т.е. размыкается и фаза, и ноль.  Очень простая регулировка, без применения усилий. Имеет две группы контактов: нормально замкнутые и нормально разомкнутые, поэтому может использоваться, как реле давления, так  и в качестве реле защиты от сухого хода. На корпусе есть отверстие для установки манометра.

Реле давления Tival FF4-8

Ещё одно качественное реле Tival FF4-8 (Grundfos), производства страны Германия, имеет индекс защищенности от внешней среды IP52. Имеет качественный корпус и плотный кабель-вывод. Положительным моментом данного реле является регулировка давления без манометра, внутри реле имеется отградуирована шкала давления и шкала дельты давления.

К минусам можно отнести однополюсную контактную группу, размыкает только фазу.

Реле давления Danfoss KPI

Ещё один представитель качественного реле — это реле Danfoss KPI, производится в Дании. Имеет позолоченные контакты, что исключает пригорание контактов. Так же как и предыдущее реле, можно регулировать без манометра по шкале. Может служить как реле сухого хода.

Из минусов — однополюсное.

Реле давления воды для насоса неисправности

Реле давления из-за постоянной работы, несмотря на небольшое количество деталей, подвергается быстрому износу. А зависимости от того какое реле, автоматическое или механическое, различаются следующие неисправности.

Автоматическое реле давления воды для насоса	Механическое реле давления воды для насоса
Не работает мотор
Проверяется, есть ли ток в сети, в каком состоянии проводка до насосного оборудования. Надо открыть крышку у реле и провести визуальный осмотр контактов. При неисправности контактная группа должна быть полностью заменена. Если перегорела обмотка мотора, то данная часть также должна быть заменена.	Проверяется целостность и расположение контактов в реле. Чаще всего контактная группа заклинивается в определенном положении из-за загрязнения. Очищение подвижных частей.
Неравномерная работа станции (включается и выключается)
Нагар на контактах реле	Мембрана и отверстия штуцера загрязнены, пружины в ржавчине. Подвижные части очищаются и смазываются, в последующем производится регулировка реле.

Защита от холостого хода

Реле давления защищает насос от холостого хода и позволит начать работу насосного оборудования только после того, как появиться определенное количество вода в скважине.

Работа в холостую может быть установлена, опираясь на следующие показатели:

• по давлению, отраженном на манометре;
• по количеству воды, поступающей по системе водоснабжения.

Реле давления воды не отключает насос

Нижний уровень давления устанавливается гайкой на большой пружине, а верхний – гайкой на пружине меньшего размера. Необходимо отрегулировать все показатели.

Также одной из причин не отключения насоса является скопившиеся механические частицы в реле.

Для устранения необходимо снять крышку реле, осмотреть внутреннее состояние и о произвести очистку элементов, в случае необходимости.

https://youtube.com/watch?v=eLQcANssNWA

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

• Заземление – требуется подключить соответствующие проводники, который идут от насоса и щитка.
• «Линия», т.е. клеммы «Line» — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
• Клеммы для насосных проводов – как правило, расположены выше на колодке.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут  закрыты.

Дополнительные функции и индикация

Обнуление текущего показания датчика давления можно выполнить, удерживая кнопки «-» и «+», когда находитесь в меню настройки (индикация С-L).

Однако, важно обратить внимание на следующие моменты:

1. Сброс показания датчика давления должен производиться только при полном отсутствии давления в системе. Если в системе присутствует давление, обнуление показания датчика может привести к сбоям в работе насоса.
2. Зеленый светодиод будет гореть постоянно, указывая на включенное питание электросети, и мигать при работе насоса.
3. Красный светодиод будет мигать при полном аварийном отключении насоса, указывая на наличие проблем или аварийной ситуации.

Рекомендуется внимательно следить за индикацией светодиодов и соблюдать указанные инструкции для обеспечения правильной и безопасной работы насоса.

Устройство и элементы индикации

1. Дисплей с индикацией текущего давления в системе и режимов настройки.
2. Система индикации для обнаружения аварийных режимов.
3. Возможность регулировки параметров настройки.
4. Интерфейс для перехода в режим настройки и переключения опций.
5. Подключение к системе водоснабжения с помощью стандартного соединения G1/2″.
6. Регулировка различных параметров настройки, таких как давление включения и выключения.
7. Индикация состояния питания электросети и работы насоса.
8. Вилка для подключения реле давления к электросети.
9. Розетка для подключения насоса к реле давления.

Эти функции и компоненты обеспечивают удобство использования, контроль и настройку работы реле давления в системе водоснабжения.

Технические характеристики

Характеристики	АРД-1
Напряжение сети	220-230 В / 50 Гц
Максимальная мощность насоса	1,5 кВт
Номинальный ток нагрузки	6,5 А
Размер присоединительных патрубков	G1/2”
Степень защиты	IP 65
Защита от сухого хода	есть
Автоматический перезапуск для проверки наличия воды	есть
Защита от утечки	есть
Защита от разрыва трубопроводов	есть
Защита от частого включения	есть
Режим «полив»	есть
Давление включения насоса	от 1 до 9,8 бар
Давление отключения насоса	от 1,1 до 9,9 бар
Пороговое давление сухого хода	от 0 до 9,7 бар
Длительность проверки системы на утечку	от 0 до 99 минут

Таблица характеристик

Настройка реле давления водопровода

Пример HTML-страницы

На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.

Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Настройка давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.

Пример HTML-страницы

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.
