Как подключить реле
В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.
Подключение к трубопроводу
Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.
Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.

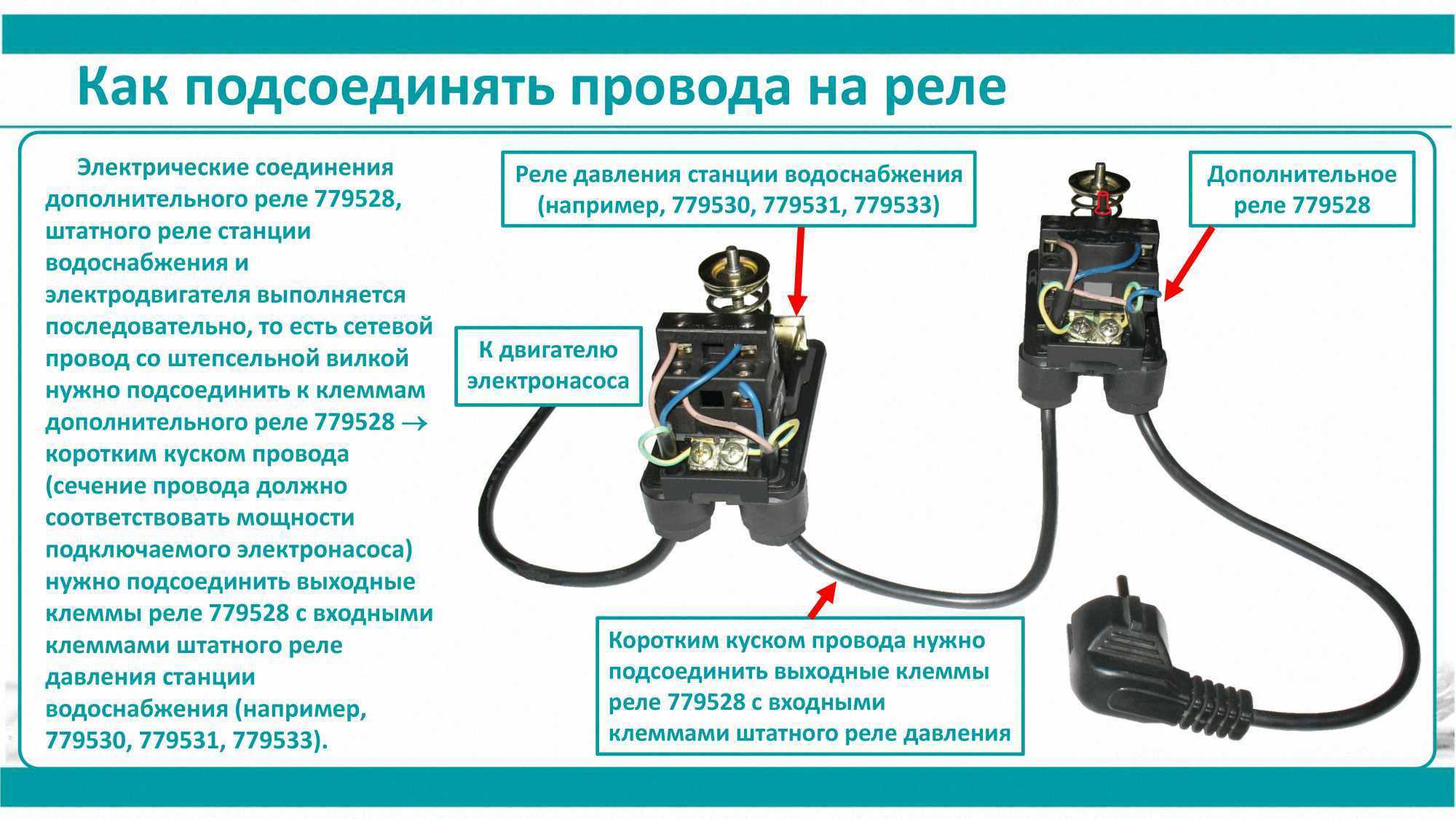

Присоединение к электросети
Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.
Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.
Настройка
Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.
Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.
Настройка РД – работа несложная, ее можно выполнить самостоятельно.
Регулировка реле
При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.
Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.
Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.
- Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
- Краны закрывают и записывают показания манометра, при которых насос отключается.
- Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
- Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.
Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы
Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

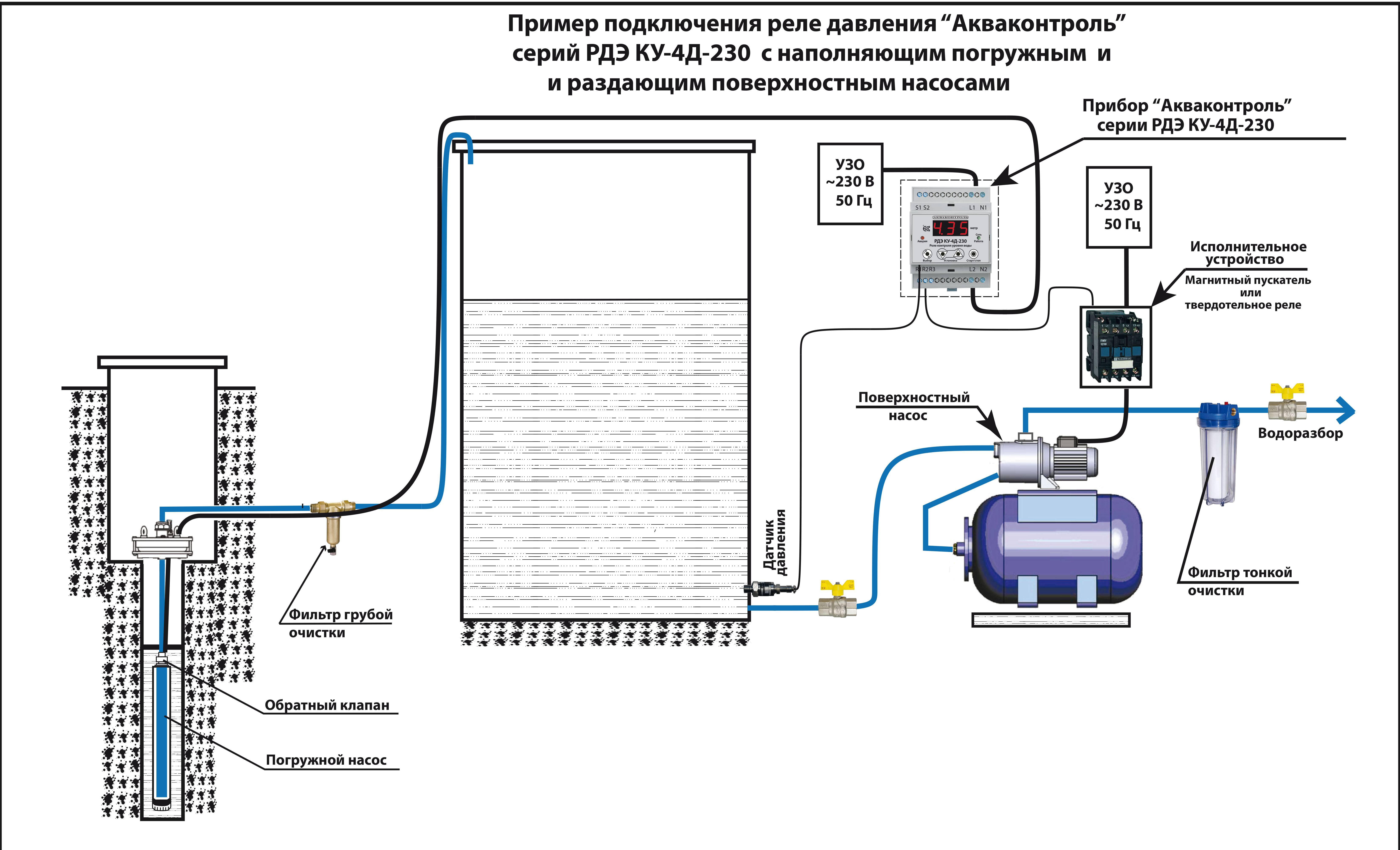

Электронный датчик давления воды насоса
Электронное реле давления (ЭРД или РДЭ) работает на основе электронного (цифрового) датчика, измеряющего напор, основываясь на пъезорезистивном эффекте.
Состав РДЭ:
- узел питания;
- датчик тензорезисторный;
- микроконтроллер (микропроцессор);
- контактная группа.
Датчик в электронном изделии — это полупроводниковый элемент из материала, изменяющего свое сопротивление (Ом) под механическими нагрузками (под давлением). Аналогичный сенсор применяют на электронных весах. Указанное регистрирует микроконтроллер и, в соответствии с выставленными на нем пользователем значениями, отправляет команду на расцепитель контактов.
Преимущества:
- обычно уже с защитой от сухого хода. С РДЭ нет необходимости докупать отдельно такое устройство, а также они чаще имеют интегрированный манометр;
- также часто в комплекте предлагается оптимальный гидроаккумулятор;
- повышенная точность — 5%, что намного лучше, чем у электромеханики;
- простота настройки;
- многофункциональность (опишем в разделе ниже).
Минусы:
- чаще ломается, менее ремонтопригодное. Скачки напряжения могут вывести из строя, поэтому рекомендовано устанавливать стабилизатор напряжения;
- стоимость выше — от 3000–5000 р. и выше (цена механики в среднем — 500–600 р.);
- потребуется дополнительный пускатель при мощности помпы выше 1.5 кВт.
Настройка
Неоспоримый плюс ЭРД для водоснабжения — простая установка порогов срабатывания, дополнительные настройки. Этапов регулировки как таковых нет: требуемые значения просто выставляются кнопками, цифры сразу отображаются на ЖК дисплее прибора.
Второй однозначный плюс по сравнению с механикой – расширенные опции регулировок. Вот, что можно настроить:
Параметр | Возможности стандартных моделей |
Стандартные рамки вкл./выкл. (верхняя/нижняя границы давления) | Вкл. — 0.5–6 или 7 Бар Откл. — 0.8–10 бар |
Пауза между стартами помпы | 0–99 сек. |
Ограничение сухого хода | 0–1,5 бар |
Интервал проверок наличия воды | 1 мин. – 12 ч. |
Длительность проверки разрыва | 0–990 сек. |
Длительность проверки утечки | 0–99 мин. |
Пример параметров ЭРД для среднестатистической квартиры:
Для частного дома:
Давление в гидроаккумуляторе
Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.
Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой — воздух.
Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух
В любом случае работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.
Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.
Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства
На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.
При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.
Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.
Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.
Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации. Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств
Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться
Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.
Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

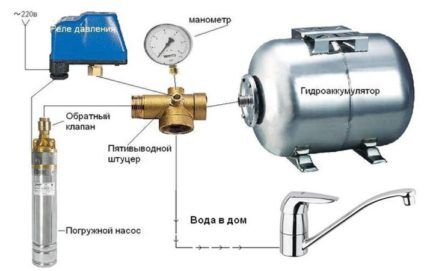

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования.
Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.
Как правильно настраивать реле?

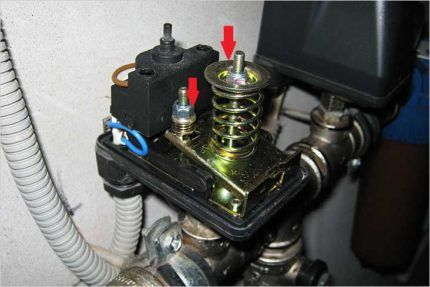

На корпусе реле давления имеется крышка, а под ней — две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.
Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая — разницу между давлением включения и отключения
В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.
Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.
На металлической площадке, где расположены регулировочные пружины, сделаны обозначения «+» и «-», которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель
Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:
- Установить рабочее давление воздуха в пустом гидроаккумуляторе.
- Включить насос.
- Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
- Отключить насос.
- Вращать малую гайку до момента запуска насоса.
- Дождаться заполнения бака и отключения насоса.
- Открыть воду.
- Вращать большую пружину, чтобы установить давление включения.
- Включить насос.
- Заполнить гидробак водой.
- Откорректировать положение малой регулировочной пружины.
Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.
Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.
В отношении показателей при регулировке реле полезно будет помнить следующие моменты:
- Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
- Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
- Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
- Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
- В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.
Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.
Назначение реле давления и принцип работы
Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.
Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).
Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.
Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.
Какие бывают реле
Различают следующие виды:
- электромеханические;
- электроконтактные (стрелочные);
- электронные.
Рассмотрим их устройство и принцип действия.
Электромеханические
Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.
Достоинствами таких устройств являются:
- Простота конструкции;
- Надежность;
- Доступная цена.
К недостаткам относятся:
- Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
- Трудности с точной настройкой.
Стрелочные
В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:
- Простая настройка;
- Визуальное наблюдение значений параметров;
- Точность выше, чем у электромеханических РД.
Недостатками являются:
- Стоимость выше, чем у электромеханического аппарата;
- Сложность электрического подключения (ЭКМ подключается через дополнительное реле).
Электронные
Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.
Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.
Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».
И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.
Среди прочих достоинств нужно отметить следующие:
- Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
- Возможность дополнительной функции полива.
Однако есть и недостатки:
- Высокая стоимость;
- Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.
От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.
Настройка реле давления
Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.
Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.
- Запишите показатели манометра при включении и отключении агрегата.
- Выдерните шнур питания станции из розетки или отключите автоматы.
- Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
- Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
- Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
- На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.
Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.
Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.
Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.
Советы от экспертов
- Рекомендуется, чтобы реле давления воды было подключено к электросети дома отдельным кабелем с УЗО (устройство защитного отключения.Также необходимо, чтобы этот датчик был заземлен, для этого предусмотрена специальная клемма.
- Не нужно затягивать регулировочную гайку на реле до упора. Устройство с затянутыми пружинами может выйти из строя за короткое время.
- Если в корпусе или внутри реле видна вода, устройство должно быть немедленно обесточено. Появление воды является прямым признаком разрыва резиновой мембраны. Устройство следует немедленно заменить и не проводить дальнейший ремонт.
- В системе водоснабжения должны быть установлены фильтры для очистки воды.
- Реле давления следует чистить раз в квартал или полгода. Для этого снимите колпачок с устройства с нижним впускным патрубком. Затем полость и находящаяся в ней мембрана очищаются.Воздух, песок и другие примеси в трубопроводах являются основными причинами отказа реле. Резиновая мембрана разорвется, и в конечном итоге устройство придется заменить.
- Если стрелка манометра при регулировке прыгает, это прямой признак неисправности реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать полную проверку.
- Рекомендации от специалистов. Для того что бы насосная станция нормально работала, желательно раз в три месяца измерять давление в гидроаккумуляторе.
- Для того чтобы получить быстрый обзор состояния системы, стоит просто время от времени записывать показания манометра давления воды при включенном и выключенном насосе. Если это значение совпадает со значением, определенным на момент установки оборудования, то систему можно считать исправной.
- Заметная разница может потребовать проверки давления воздуха в баке и перенастройки реле давления. Иногда значения можно восстановить, просто подав воздух в гидроаккумулятор.
- Существует определенная степень погрешности в точности показаний манометра. Это частично объясняется трением движущихся частей во время измерения. Для повышения точности измерения рекомендуется смазать манометр перед началом измерения.
- Реле давления, как и любой другой механизм, со временем подвержены износу. С самого начала выберите надежный продукт. Важным фактором долговечности реле давления является правильная настройка. Не используйте его при максимально допустимом верхнем пределе давления.Если обнаружено, что реле давления неисправно или работает ненормально, возможно, потребуется его демонтаж и очистка
- Дополнительное время позволит уменьшить износ элементов устройства. Однако, если необходимо установить максимальное давление в системе достаточно высоким, например, 5 атмосфер, лучше приобрести реле с максимально допустимым рабочим значением 6 атмосфер. Найти такие модели сложнее, но возможно.
- Реле давления может быть серьезно повреждено из-за грязи в водопроводных трубах. Это обычная ситуация для старых металлических водопроводных труб. Перед установкой насосной станции рекомендуется тщательно очистить водопроводные трубы. Также, если есть возможность, неплохо полностью заменить металлические трубы на пластиковые.
- При регулировке реле давления необходимо быть очень осторожным с регулировочной пружиной. Если во время регулировки они сильно сжаты или перекручены, вскоре станет очевидна неточность работы. В ближайшем будущем сбои реле почти наверняка произойдут.
- Если осмотр насосной станции показывает постепенное увеличение давления отсечки, возможно, устройство засорено. Нет необходимости менять его сразу.
- Необходимо открутить четыре крепежных винта в корпусе реле давления, снять мембранный узел и, по возможности, тщательно очистить внутреннюю часть реле давления и все небольшие отверстия.
- Иногда достаточно снять реле и прочистить отверстие снаружи, не разбирая его. Также не помешает очистка всей насосной станции. Если вода вдруг начнет вытекать непосредственно из самого реле, значит, в мембрану попал мусор. В этом случае необходимо заменить весь блок.
Конструкция и принцип работы реле давления
Реле давления ACR РМ/5 представляет собой простую конструкцию состоящую из: основания, двух регулировочных пружин, ниже рассмотрим для чего они и как регулировать, группа контактов и защитная крышка.
Принцип работы реле давления для гидроаккумулятора состоит в следующем, мы выставляем необходимое давление включения и отключения. Когда давление воды в системе уменьшается до давления установленного на реле, в этот момент контакты реле замыкаются и насос включается в работу, тем самым закачивает воду в гидроаккумулятор, давление в системе повышается до уровня, установленного на реле, при котором реле разомкнет контакты и обесточит наш насос.
Основные виды реле давления для насоса
Популярность систем водоснабжения с использованием реле давления вышла на тот уровень, что без использования автоматики такого вида сложно представить слаженную систему водоснабжения. Системами автоматического включения, выключения насосов пользуются не только при организации водоснабжения домов, но и используют для других целей.
Например, такие реле устанавливают в системах орошения, инженерных сооружениях, при организации полива и других сферах. Наличие на рынке изобилия моделей позволяет выбрать наиболее удачные функциональные системы для выполнения поставленных задач.
Выделяют следующие виды реле давления:
- Электромеханические модели – работают с помощью специальных встроенных пружин. Они фиксируют минимальное и максимальное давление. Подключают к сети насос через специальные контакты. Контакты реагируют на достижении отметки водоснабжения. Таким образом происходит включение и выключение системы. К минусам такого процесса относят низкую точность. Электромеханические модели предусматривают обязательную настройку параметров в зависимости от температуры и продолжительности работы реле. Выбирают такие модели преимущественно из-за относительно низкой стоимости и практичности. Перед использованием реле настраивают, иначе не удастся достичь оптимального использования насосного оборудования.
- Электроконтактное реле. В таких моделях контакты уже встроены в механизм. Настраивать его намного удобнее чем предыдущий тип, работает реле точнее, что определяет его преимущества. К недостаткам относят высокую стоимость. Для использования такого типа оборудования понадобится дополнительно установка реле, поскольку напрямую электроконтактное реле не присоединяют к насосам.
- Электронные системы. Считаются самыми точными среди всех перечисленных видов оборудования. В них предусмотрена цифровая индикация давления, благодаря которой удобно отслеживать параметры давления и применять настройки для достижения разных задач с регулированием функций.
Электронное реле представляет собой комбинацию стандартного и реле протока. Увеличивается спектр выполняемых им функций: насос защищен от работы вхолостую. Даже если по какой-либо причине вода не поступила в систему, вы можете не беспокоиться за функциональность насоса. Он автоматически выключается. После возобновления потока воды система перейдет в рабочее состояние. В реле встроена функция контроля утечек, неисправности гидроаккумулятора. Такой подход включает риски выхода из строя всей насосной системы. В случае бесперебойной длительной работы насоса предусмотрена возможность автоматического выключения для сохранения целостности устройства.
Регулировка реле
Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:
- Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
- Производится отключение насоса;
- Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
- После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
- Закрывается кран.
- Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.
При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.
