Какое давление должно быть в гидроаккумуляторе и как его регулировать

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

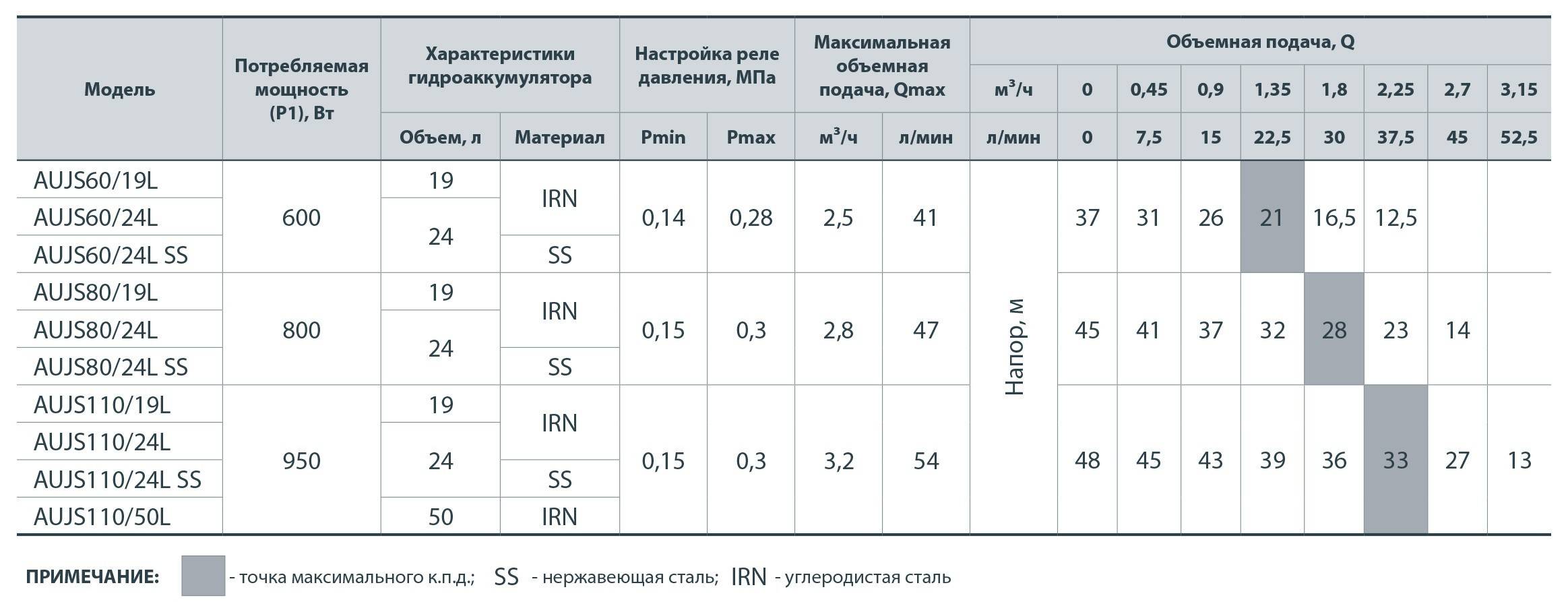

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (Pвкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (Pвыкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давления выключения: 5 бар

Как все это работает: Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например:на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Конструкция

В большинстве случаев реле давления состоит из металлической основы, к которой внизу присоединяется крышка мембраны (она, в свою очередь, скрывает мембрану и поршень). Также на крышке есть быстросъемная гайка для соединения с переходником насосного оборудования, а в верхней части реле установлена контактная группа и клеммная колодка (для подключения насосной станции, заземления и т.д.), а также пара пружинных регуляторов. Все эти рабочие детали прикрываются сверху пластмассовой крышкой, она прикрепляется к винту крупного регулятора. Снять крышку при необходимости можно самостоятельно, для этого понадобиться лишь отвертка или гаечный ключ.

Разные модели реле давления могут отличаться между собой по форме, расположению деталей, размерам, но практически все они имеют вышеописанную конструкцию. Правда, некоторые производители оснащают свою продукцию еще и дополнительными деталями, такими, как рычаг защиты от «сухого хода» и т.д.

Как правильно отрегулировать давление в гидроаккумуляторе

Настройка реле давления

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

Виды гидроаккумуляторов

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

• для горячей воды (красного цвета);

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

• вертикальные модели – применяются для ограниченного пространства;

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

Влияние на работу отопления

Оптимальное давление в гидроаккумуляторе играет важную роль в работе отопления частного дома. Неправильно настроенное или низкое давление может привести к некачественному функционированию системы отопления, а также повредить оборудование.

Одним из основных негативных последствий низкого давления в гидроаккумуляторе является недостаточная подача тепла в помещение. При отсутствии достаточного давления в системе отопления необходимое количество горячей воды не сможет пройти через радиаторы и обогреть комнаты. Итогом этого являются неприятные ситуации, когда помещение остается холодным и неудобным для проживания.

Кроме того, низкое давление может привести к неконтролируемому притоку холодной воды в систему отопления. Это может произойти, например, при сильном расширении воды, когда подача горячей воды останавливается. В таком случае оборудование может пострадать, а отопление может прекратить работу.

Повышенное давление в гидроаккумуляторе также может негативно сказаться на работе отопления. Прежде всего, это может привести к излишнему давлению в системе, что может привести к истечению теплоносителя или даже к разрыву труб. Кроме того, излишнее давление может вызвать неправильное функционирование отопительных приборов, таких как радиаторы или котлы.

Важно отметить, что качественная работа отопления возможна только при правильной настройке гидроаккумулятора и поддержании оптимального давления в системе. Для этого необходимо правильно подобрать параметры и настроить оборудование в соответствии с требованиями производителя

Все вышеупомянутые факторы подчеркивают важность поддержания оптимального давления в гидроаккумуляторе для эффективной работы системы отопления частного дома. Регулярное контролирование и настройка давления в гидроаккумуляторе поможет избежать проблем с отоплением и обеспечит уют и комфорт в вашем доме

Принцип работы агрегата

Ключевой задачей аппарат является обеспечение необходимого давления тогда, когда ваш насос находится в выключенном состоянии.

Давайте детально разберемся в особенностях работы, чтобы при необходимости иметь возможность самостоятельно провести мелкий ремонт или регулировку.

Когда жидкость попадает в гидробак, размеры мембраны увеличиваются. А это значит, что весь объем находившегося там воздуха планомерно сокращается, увеличивая в тоже время давление в системе.

Как только запланированный уровень давления достигнут, срабатывает и отключает насос.

В то же время давление в системе снижается в зависимости от того, сколько воды уже израсходовано. Только когда оно упадет до определенной заранее отметки, контакты соприкоснутся, и прибор опять приступит к работе.
Возьмите на заметку: обязательно проверяйте, как минимум раз в 10-12 месяцев, давление воздуха в гидроаккумуляторе в то время, когда в нем отсутствует вода. Если давление в системе ниже установленной нормы, его обязательно следует поднять. На помощь придет самый обычный автомобильный насос.

Видео

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче. Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора – как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения – как накачать воздух в гидроаккумулятор и отрегулировать реле давления.

Давление в гидроаккумуляторе 24 литра

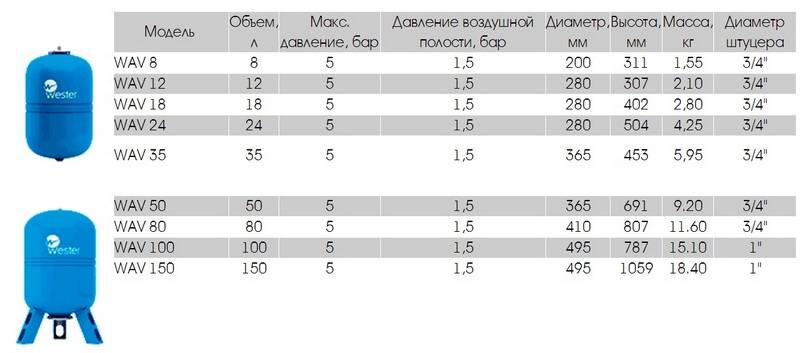

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=»1.8″ бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=»(Hmax+6)/10,» где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=»(7+6)/10=1,3″ атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

Изображение	Модель	Габариты в миллиметрах	Цена в рублях
	Джилекс РДМ-5	110х110х70	900
	Danfoss KP1	107х65х105	1 570
	Беламос PS-7	150х80х150	575
	Калибр РД-5	103х65х120	490

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

Производитель	Объем в литрах	Стоимость в рублях
Джилекс	24	1 400
50	3 500
100	6 300
Тополь	24	1 100
50	2 900
100	5 100

Гидроаккумулятор Джилекс, вмещающий 24 л

Важность правильного давления в расширительном бачке

Расширительный бачок является важным элементом системы горячего водоснабжения, который отвечает за поддержание оптимального давления в системе.

Правильное давление в расширительном бачке играет решающую роль в обеспечении надлежащей работы системы горячего водоснабжения и предотвращении возможных поломок или аварийных ситуаций.

Если давление в расширительном бачке слишком низкое, то это снижает его эффективность и способность выполнять свои функции. В результате, в системе может возникать перебои с подачей горячей воды, длительное время нагрева воды или даже повреждение самого бачка.

С другой стороны, если давление в расширительном бачке слишком высокое, то это может привести к повреждению бачка или других элементов системы. Высокое давление ведет к излишнему напряжению на узлы оборудования и может вызвать их неисправность или преждевременный износ.

Поэтому необходимо следить за правильным давлением в расширительном бачке и при необходимости проводить регулировку или замену бачка.

Рекомендуется регулярно проверять давление в расширительном бачке с помощью манометра и убедиться, что оно находится в пределах нормы. Предельное давление может различаться в зависимости от типа системы и различных факторов, поэтому рекомендуется обратиться к профессиональному специалисту для получения конкретных рекомендаций.

Если вы замечаете какие-либо изменения в работе системы горячего водоснабжения, такие как скачки давления, утечки воды или другие неисправности, то следует обратиться за помощью к профессионалу, чтобы оперативно устранить возможные проблемы.

Какое давление выбрать для гидроаккумулятора?

Выбор оптимального давления для гидроаккумулятора в системе отопления вашего частного дома является важным шагом для обеспечения его эффективной работы и долговечности. Давление в гидроаккумуляторе зависит от особенностей системы отопления и рекомендаций производителя оборудования.

Изначально стоит обратиться к инструкции к вашей системе отопления и гидроаккумулятору. В большинстве случаев производитель рекомендует конкретные значения давления, которые следует соблюдать.

Обычно давление в гидроаккумуляторе для системы отопления частного дома составляет 1,5-2,5 атмосферы

Однако, важно понимать, что оптимальное значение может отличаться в зависимости от особенностей вашей системы отопления

Если в инструкции или рекомендациях производителя нет конкретных значений давления, то можно воспользоваться следующими рекомендациями:

• При установке новой системы отопления, начните с давления 1,5 атмосферы и тщательно наблюдайте за ее работой.
• Если система отопления хорошо функционирует при этом давлении и отопление равномерно распределяется по всему дому, то можно оставить это значение.
• Если же система отопления имеет проблемы, такие как шумы в трубах или неравномерное распределение тепла, то можно постепенно увеличивать давление в гидроаккумуляторе на 0,2-0,3 атмосферы до тех пор, пока эти проблемы не прекратятся.
• Не рекомендуется устанавливать слишком высокое давление в гидроаккумуляторе, так как это может привести к поломке системы отопления и повреждению оборудования.

Важно помнить, что правильно подобранное давление в гидроаккумуляторе позволит обеспечить стабильное и эффективное функционирование системы отопления в вашем частном доме
