Советы и рекомендации по эксплуатации
Установленный редуктор
Монтаж редуктора давления воды выполняется квалифицированным сантехником. В том случае, если по какой-либо причине пригласить специалиста невозможно, сделать установку реально собственными силами, следуя приведенной инструкции. Для этих целей понадобятся:
- непосредственно редуктор;
- фильтр грубой очистки;
- ключи (газовый и разводной);
- запорные краны шарового типа;
- уплотнители, например, нить, пакля, ФУМ-лента.
Чтобы упростить процедуру замены редуктора либо его обслуживание, вентили устанавливаются по обе его стороны. Производители приборов требуют их установку на горизонтальных участках трубопровода, но в реальности допускается и вертикальный монтаж.
- До начала работ перекрывается вода. Когда планируется перекрыть жидкость по стояку, об этом заблаговременно предупреждаются соседи.
- Если требуется, производится монтаж входного вентиля и фильтра механической очистки.
- Прибор устанавливается таким образом, чтобы показания манометра были легко читаемы. На корпусе всегда указано направление движения жидкости для правильной установки относительно потока.
- К редуктору присоединяется шаровой кран.
- Все соединения надежно герметизируются. Для этих целей лучше всего подходит пакля (сантехнический лен).
В процессе работы редуктор может выйти из строя, что приведет к его неспособности выполнять прямые функции. По этой причине прибор требует регулярного обслуживания, которое заключается в периодической проверке давления воды в магистрали. Если выходные параметры не поддаются настройке, это прямое свидетельство повреждения мембраны. Также возможно образование подтеков из посадочного места самого регулятора или любых элементов корпуса. При неисправности устройство демонтируется и разбирается.
В большинстве случаев проблемы возникают из-за поврежденной диафрагмы, что приводит к разрушению внутренних элементов. Все запчасти можно купить в наборе ремкомплекта, стоимость которого, включая уплотнители, невысока. После замены изношенных частей, редуктор снова устанавливается на свое место. На заключительном этапе необходимо его повторно отрегулировать. Если все манипуляции выполнены верно, прибор снова заработает в штатном режиме.
Установка и подключение
АРД-1 должно быть установлено в подходящем месте в вашей водопроводной системе. Перед установкой АРД-1, убедитесь, что вода полностью сливается из водопроводной системы в месте предполагаемой установки. Затем подключите патрубок АРД-1 к соответствующему фитингу водопровода, используя сантехнические фторопластовые ленты или лен вместе с специальными пастами и герметиками.
Обратите внимание! Если АРД-1 используется для управления насосом мощностью более 1,5 кВт, то насос должен быть подключен через контактор (магнитный пускатель) или твердотельное реле. Также рекомендуется установить фильтр очистки воды перед точкой установки АРД-1 в системе, чтобы защитить его от проникновения частиц и загрязнений
Также рекомендуется установить фильтр очистки воды перед точкой установки АРД-1 в системе, чтобы защитить его от проникновения частиц и загрязнений.
При первом включении АРД-1 следует убедиться, что в источнике имеется вода. Если вы используете АРД-1 с поверхностным насосом или насосной станцией, следуйте инструкциям по эксплуатации соответствующего оборудования. Перед первым включением дайте АРД-1 прогреться в течение 1 часа при температуре окружающей среды в месте установки.
Если после включения в сеть дисплей АРД-1 показывает значение, отличное от нуля, необходимо обнулить показание датчика давления в соответствии с инструкциями.
Подключите электронасос, вставив его штепсельную вилку в розетку кабеля, предназначенного для подключения насоса АРД-1. Затем вставьте штепсельную вилку сетевого кабеля АРД-1 в розетку электросети. АРД-1 будет запущено в рабочем режиме с заводскими настройками.
Если давление в системе составляет менее 1,4 бар, то насос начнет подкачивать воду. При достижении давления 2,8 бар АРД-1 автоматически отключит насос. В рабочем режиме АРД-1 будет отображать давление воды в точке установки в формате X.X бар на цифровом дисплее.
Теперь АРД-1 установлено, настроено и готово к работе в вашей системе.
Что это
Там, где отсутствует централизованное водоснабжение, владельцам частных домов волей-неволей приходится организовывать автономную подачу воды из скважины или колодца. Эту функцию выполняет насос (погружной или поверхностный). Однако насос не может работать непрерывно: в отсутствие водоразбора он просто-напросто перегреется.
–>
В так называемых повышающих насосах эта проблема решается датчиком протока: питание мотора, вращающего крыльчатку, включается только при расходе воды через любой сантехнический прибор. Однако частые включения и выключения насоса не лучшим образом отражаются на его ресурсе.
Так работает датчик протока жидкости
Именно поэтому обвязка насоса обычно включает два обязательных элемента:
- Гидроаккумулятор. Он исключает запуск электромотора при незначительном расходе воды, поддерживая ее напор за счет давления сжатого в воздушном отсеке мембранного бака азота или воздуха;
Устройство мембранного бачка
- Пресловутое реле. Его текущее состояние (включено/выключено) определяет датчик давления в системе водоснабжения. При падении напора до нижнего заданного владельцем или производителем уровня прибор включает питание, при достижении верхнего порога — выключает.
Автономное водоснабжение с реле давления: схема с погружным насосом
Устройство поставляется как отдельно, так и в виде элемента так называемой насосной станции — готового решения для автономного водоснабжения.
Вскрытое для настройки реле давления станции водоснабжения
Схема водоснабжения с реле давления на насосной станции
Выбор датчика давления воды для насоса (блока управления)
При выборе блока управления для водоснабжения обращают внимание на следующее:
- значение рабочего давления должно быть равным, но лучше должно несколько превышать таковое в системе;
- пороговые величины сработки должны укладываться в диапазон (мин./макс.) мПа трубопровода с запасом;
- параметры тока, напряжения должны соответствовать сети. Обычно потребуется только учесть фазность;
- температурный режим. Есть изделия, не работающие при t° ниже +5° C и при превышении влажностью 70%;
- есть модели с обратным клапаном, манометром, встроенным датчиком холостого хода (в ЭРД почти всегда, в электромеханике — не во всех моделях). Конечно же, такие экземпляры лучшие, более продвинутые;
- второстепенные параметры: пыле- и влагозащищенность (минимум IP 44, а лучше 54, 65), тип резьбы (впрочем, можно подобрать переходники), вес и габариты.
Пример параметров электронного контроллера давления воды:
Ниже несколько советов по выбору:
Изменение давления в автономной системе водоснабжения ↑
Прежде чем выявлять отклонения давления в трубопроводе, необходимо узнать об оптимальных величинах.
Считается, что для комфортного потребления воды в частном доме достаточно 2,5-4 бар. Допустимо повышение давления до 6 бар. В характеристиках к каждому сантехническому изделию указывают минимальную и максимально допустимую величину этого показателя. Слишком высокое давление может привести к быстрому износу и выходу из строя особо чувствительной сантехники.
Если насос создает на выходе давление в 2 бара, то этого вполне достаточно для привычных процедур: принятия душа, умывания, мытья посуды, стирки и т. д. Но вот для джакузи или полива больших участков, понадобится 4 бара.
Точки водоразбора в системе водоснабжения дома
Учтите и тот момент, что домочадцы и гости могут использовать одновременно несколько точек водоразбора. По этой причине в каждой из них рекомендуется поддерживать значение в 1,5 бара.
Давление может понизиться по многим причинам. Некоторые из них:
- Активное водопотребление в жаркое время года.
- Малый дебит скважины. В этом случае не происходит своевременного восполнения в ней запасов воды.
- Использование слишком мощного насоса.
Способов решения проблем несколько. Это может быть замена имеющегося насоса (коррекция его мощности), установка повысительного насоса, установка насосной станции с гидроаккумулятором. Первые два способа не решат проблему, если она заключается в малом дебите скважины. В этом случае рекомендуется использовать расширительный мембранный бак.
Насос для повышения давления
Мембранный бак (гидроаккумулятор) предназначен для поддержания оптимального давления в напорной системе водоснабжения загородного дома. Добавьте к нему реле давления – вот вам и насосная станция
Обратите внимание, гидроаккумулятор не создает, а именно поддерживает давление, создаваемое насосом
Что представляет собой мембранный бак? Это емкость, внутреннее пространство которой разделено на две части мембраной. Одна часть заполнена воздухом, а в другую подается вода.
Заполнение бака водой
Когда вода заполняет предназначенную для нее половину, то имеет место сжимание воздуха во второй камере. Это продолжается до тех пор, пока на определенном значении не сработает реле давления и не отключит насос. Контролировать состояние системы можно с помощью манометра.
Работа мембранного бака
Когда в точке водоразбора открывается кран, воздух начинает давить на мембрану бака, выталкивая из него имеющуюся воду.
Использование гидроаккумулятора позволяет накапливать запас воды до тех пор, пока ее уровень в скважине не восстановится до рабочей отметки, когда насос беспрепятственно сможет ее выкачивать. В связи с этим мембранный бак имеет различные объемы. Выбирая изделие, ориентируйтесь на свои потребности в воде, мощность установленного насоса и данные в паспорте скважины.
Расширительные мембранные баки различного объема
Иногда давление в системе может быть слишком сильным. Такая ситуация возникает в случаях, когда при мощном насосе потребление воды скудное, точек ее забора мало. Решить проблему помогут редукционные клапаны или, как их называют в простонародье, редукторы. Путем снижения давления в трубопроводе они предотвращают возникновение гидроударов и существенно продляют срок эксплуатации установленной сантехники.
Редукторы врезаются в систему соответственно направлению движения воды. Они имеют два патрубка – входной и выходной. К первому вода поступает под большим давлением, а из второго – выталкивается с меньшей силой. Такой эффект достигается за счет выравнивания усилий установленной внутри редуктора надстроечной пружины и мембраны.

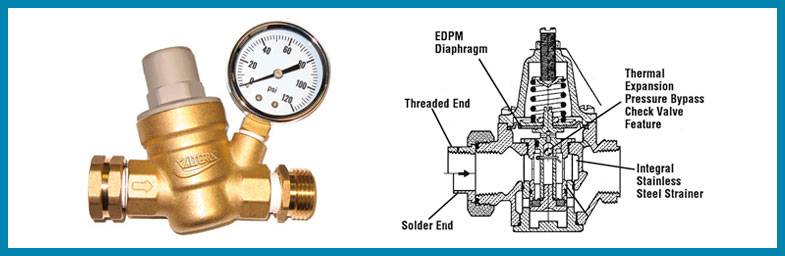

Редуктор давления воды
Таким образом, приобретая насос или устанавливая целую насосную станцию, необходимо тщательно производить расчеты. Учтите объем потребления воды, количество точек водопотребления, глубину скважины, ее дальность от дома и т.д. Неправильные или несвоевременные подсчеты приведут вас к незапланированным и в большинстве случаев необоснованным тратам.
Не можете справиться самостоятельно? Пригласите специалистов. Они выполнят не только все расчеты, но и помогут подобрать гидротехническое оборудование, установят его должным образом.
Виды регуляторов
По особенностям строения и характеру функционирования редукторы подразделяются на следующие типы: поршневые, мембранные, проточные, автоматические и электронные.

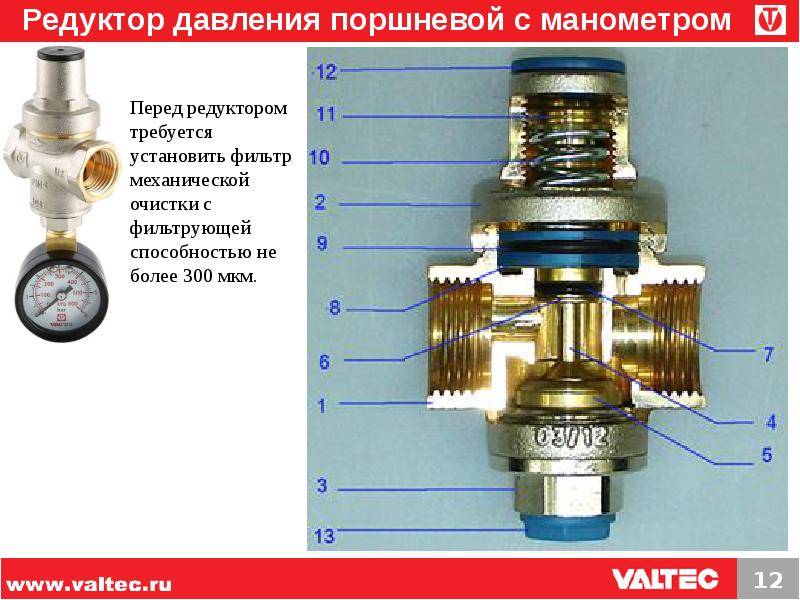

Поршневые
Регулировка давления происходит с помощью оснащенного пружиной и уплотнительным кольцом механического поршня, который регулирует размер проходного канала. На одном конце имеется специальный вентиль, с помощью которого можно сжимать или ослаблять пружину, что способствует уменьшению или увеличению напора воды. Поршневые редукторы могут выйти из строя, если в воде имеется мусор. Это является отрицательной стороной этих устройств.
Мембранные
Регуляторы этого типа состоят из пружины и мембраны, помещенной в специальную камеру во избежание засорений. Регулировка давления осуществляется благодаря сокращению или растягиванию пружины, работа которой передается в специальный клапан, отвечающий за размер проходного канала. Из недостатков можно отметить высокую стоимость устройства и сложность установки.
Проточные
Такие редукторы давления долговечны по сравнению с устройствами других типов. Это объясняется отсутствием подвижных элементов внутри регулятора. В устройстве имеется сеть разветвленных канальцев, понижающих давление воды. Проходя через эти каналы, водный поток разделяется на несколько мелких, которые на выходе снова соединяются в один поток, но более медленный. Из недостатков проточных регуляторов давления можно отметить необходимость установки дополнительных регуляторов на выходе.
Автоматические
Регуляторы этого типа представляют собой компактные устройства, главными рабочими элементами в которых являются мембрана и две пружины. Когда в трубопроводе давление воды возрастает, пружины, поддерживающие мембрану, сжимаются. А если вода входит в устройство под меньшим давлением, то пружина ослабевает. Эти воздействия, оказываемые на мембрану, а значит и на пружины, способствуют автоматическому замыканию и размыканию контактов, которые включают и отключают циркуляционный насос.
Автоматический контроллер давления.
Электронные
Такие стабилизаторы имеют электронную схему и дисплей, на котором отображаются все характеристики протекающей воды. Это достигается за счет использования специальных датчиков движения в трубопроводе. Электронный регулятор может как приостановить, так и возобновить работу насосной станции в зависимости от показателей давления. Основными преимуществами таких устройств являются защита малых насосов от срабатывания при отсутствии воды в системе и бесшумность, что позволяет установить такой редуктор в квартире или в частном доме.
