Обзор регистров для отопления: выбор конструкции, материала изготовления и правила монтажа

2 Монтаж регистра отопления

Все виды регистров, за исключением алюминиевого, предполагают установку в систему путем сварки. Установка его проводится как можно ближе к полу, чтобы базовые характеристики конструкции могли проявиться по максимуму.

Для увеличения теплоотдачи желательно установить дополнительные отражающие экраны за прибором. При этом рекомендуется делать уклон не менее 0,05% по движению теплоносителя, и ваш расчет это должен учесть.

Правильная и быстрая установка регистра возможна при предварительной подготовке схемы деталей. Вам в дальнейшем нужно будет просто последовательно сваривать части конструкции или крепить их фланцевым соединением, чтобы получить нужную систему. Перед запуском ее нужно будет тщательно проверить все соединения, и только после этого проводить подключение к сети.

Пример установки регистра отопления

Обратите внимание: производство всех ныне на рынке представленных регистров позволяет подобрать различные варианты практически для каждой системы отопления. Однако их разумное использование будет возможным только в том случае, если пользователь учтет все технические характеристики, которые имеет теплообменник, и сможет подобрать их оптимальные вариации для каждого конкретного случая. Для этого ему нужно учесть в первую очередь особенности предварительного расчета конструкции и дальнейшего монтажа

Для этого ему нужно учесть в первую очередь особенности предварительного расчета конструкции и дальнейшего монтажа

Однако их разумное использование будет возможным только в том случае, если пользователь учтет все технические характеристики, которые имеет теплообменник, и сможет подобрать их оптимальные вариации для каждого конкретного случая. Для этого ему нужно учесть в первую очередь особенности предварительного расчета конструкции и дальнейшего монтажа.

2.1 Расчет регистра отопления

Базовый расчёт под теплообменник и для тех, кто осуществляет монтаж системы своими руками, и для тех, кто готовит монтаж фабричных заготовок, очень прост. Элементарный расчет можно будет сделать таким образом: учитываем, что для комнаты площадью примерно 20 квадратных метров и высотой потолка не более 3-х метров для качественного обогрева нужно 20 метров стальной трубы.

Диаметр лучше выбирать в 60 мм, он прост для работы и позволяет проводить установку даже самостоятельно, делая расчет максимально простым.

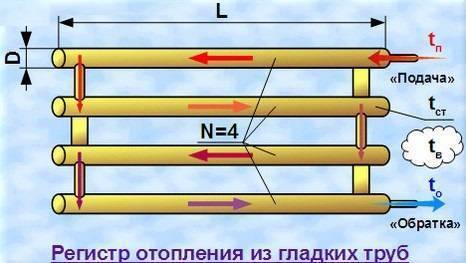

Схема движения в регистре отопления

Далее задаем количество помещений, в которых нужен подобный теплообменник. Поскольку приведенная основная формула справедлива для всех этажей, а также помещений с окнами и дверями, для получения конечного результата будет достаточно просто перемножить их количество. Расчет готов. Останется только сварить трубы и провести монтаж.

2.2 Создание своими руками

Если монтаж готовой конструкции кажется вам делом достаточно дорогим, вы вполне можете сварить теплообменник своими руками. Сделать это не сложно, однако же потребуется определенный опыт работы со сварочным оборудованием.

Кроме того, нужно приобрести трубы-заготовки, работать проще всего будет со стальными. Действовать при работе нужно так:

Делаем расчет для единицы системы.
Нарезаем трубы нужного размера из заготовок. Проверяем их изнутри, если нужно – зачищаем.
Далее нужно сварить трубы с заглушками.
Готовим более мелкие трубки-соединители, а также краны для спуска воздуха.
Далее нужно последовательно сварить элементы конструкции, проверяя качество соединения.
Готовую систему окрашиваем. Устанавливаем на стену специальные экраны, затем монтируем сам теплообменник.

Такую конструкцию, созданную своими руками, можно установить и на даче, и в загородном доме, и в рабочем цеху. Срок службы ее, если вы все элементы при работе своими руками выполнили правильно, составит не менее 25 лет.

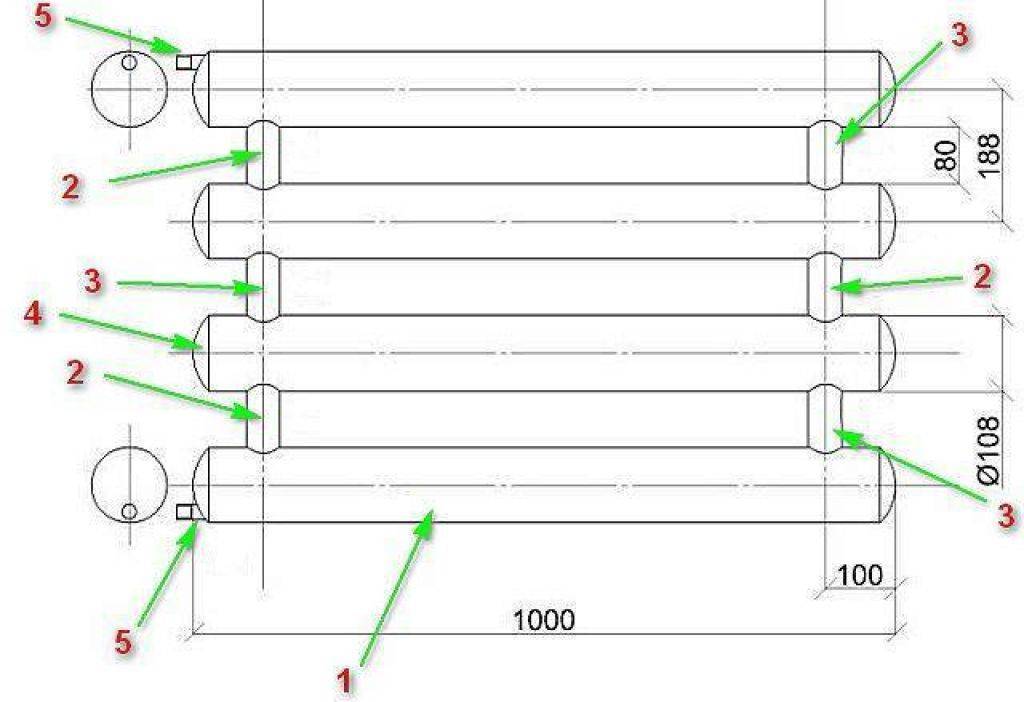

Самодельный регистр отопления

Регистр отопления — это достаточно простая конструкция из нескольких трубопроводов, идущих горизонтально или вертикально. Между собой они соединяются перемычками. Изготавливаются регистры из гладких стальных труб, которые могут быть круглыми, прямоугольными и квадратными. Иногда они комбинируются между собой, но обычно для одного регистра выбираются трубы одной формы.

Трубы для отопительных регистров могут быть не только из углеродистой стали. Используются также оцинкованная, нержавеющая стать, алюминий, латунь и медь. Однако трубы из таких металлов стоят дороже, кроме того, их куда сложнее собирать и обрабатывать своими руками.

Самые простые регистры, которые можно сделать самостоятельно из профильной стальной трубы — секционные, причём секций может быть всего две, а также змеевиковые, в виде буквы S.

В секционных регистрах отрезки профильных труб с заглушками на торцах располагаются параллельно друг другу. Между собой они соединяются трубками меньшего сечения, что обеспечивает заполнение регистра теплоносителем с двух сторон.

Важно! Чем ближе к краю профильной трубы устанавливаются переходные перемычки, тем более высокой будет теплоотдача секционной конструкции. В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты

Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев

Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев

В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев.

Для начала вычисляем объём комнаты, помните формулу из школьного курса: V=L*W*H, перемножаем длину, ширину и высоту помещения.

Теперь нам нужно узнать, сколько тепла в Вт нам нужно для этой комнаты:

Qп.т=V*k*(Tвн–Tнар)

В этой формуле V у нас объём помещения, k — коэффициент теплопередачи стен, Tвн — температура внутри здания, а Tнар — температура на улице.

Рассчитываем, сколько тепла будет выделять один регистр:

Qр=q*L*(1–n)

Здесь q обозначает тепловой поток от каждой трубы, идущей вертикально или горизонтально. Это значение примерно составляет 20–30 Вт/м. Под L понимаем длину труб регистра в метрах, а под n — коэффициент неучтённых тепловых потоков. Для металлических труб этот показатель составляет 0,1.

Теперь просто вычислить количество регистров: N=Qп.т/Qр.

Важно! Расстояние между трубами регистра оказывает влияние на его теплоотдачу. К высоте профильной трубы прибавьте 50 миллиметров, чтобы получить оптимальное расстояние между рядами конструкции. Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы

Не забудьте о кране Маевского!

Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы. Не забудьте о кране Маевского!

Для нарезки кусков трубы нужного размера советуем использовать дисковую пилу. Не забудьте, что вам нужно будет вырезать в секциях отверстия для соединительных перемычек, заранее отметьте, где они будут располагаться.

Между собой все металлические детали соединяются с помощью сварочного аппарата, для придания регистру более эстетического вида его нужно покрасить специальной краской для радиаторов.

Признаем, что чаще всего самодельные отопительные регистры используются для обогрева гаражей, домашних мастерских, теплиц и других хозяйственных помещений. Такие конструкции позволяют сэкономить, но для жилых помещений всё же чаще используются заводские радиаторы. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Главные показатели батарей для водяного отопления

Тепловая мощность измеряется в киловаттах.
Размеры.
Внешний вид.
Срок эксплуатации.

Определите самостоятельно потребность в количестве радиаторов исходя из тепловой мощности каждой единицы. Рассчитайте её по формуле: количество квадратных метров умножьте на 100 Ватт = 1 Квт.

Для комнаты средних размеров в 20 квадратов вам необходимо запастись 2 кВт. В угловой комнате к этому показателю добавьте 20%.

Показатели тепловой мощности ищите в техническом паспорте изделия, которая указана в киловаттах. В европейских моделях часто обозначен расход теплоносителя: литр в минуту. В приблизительных значениях 1 л/мин соответствует 1 Квт.

Как улучшить теплоотдачу

Эффективность работы зависит от поверхности системы. Площадь устройств невелика, поэтому их часто дополняют металлическими пластинами. Последние приваривают вертикально, делая трубы искусственно ребристыми.

Другой вариант подразумевает приварку профильных элементов к передней части устройства. Их оставляют полыми: воздух, попадая снизу, будет нагреваться и подниматься наверх.

Трубчатый электрический генератор также способствует увеличению мощности. Он работает, если основная система остановилась. Таким образом, поддерживается постоянная эксплуатация отопления.

Расчет мощности электрических тэн

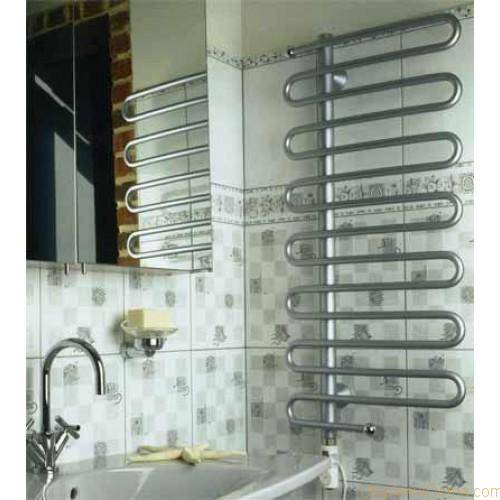

Супер полотенцесушитель (тоже регистр)

Отдельно рассмотрим регистры со встроенными электрическими тэнами. Это может быть как дополнительным источником подогрева, так и основным. В последнем случае теплообменник работает, только если есть электроэнергия. Чтобы правильно определить параметры работы теплообменника, нужно помимо его тепловой мощности, рассчитать мощность нагревательного элемента

Ведь важно сколько киловатт в тэне или нет?

Такие электрические нагреватели вкручиваются в торце регистра. Их мощность может варьироваться от 0,8 до 2 кВт. Включение/выключение прибора контролируется термостатом, температура в теплообменнике регулируется вручную. Получается, что можно выставить 50 градусов, которые всегда будут поддерживаться тэном. Только менее мощный будет работать чаще. Естественно, чем больше нагреватель работает, тем больше сокращается его ресурс службы. Поэтому лучше, когда тэн работает не на пределе, а с небольшим запасом.

Наблюдения показали, что по итогу эксплуатации особой разницы в потреблении электроэнергии не наблюдается. Мощный тэн нагреет быстрее, потратив больше энергии, а менее мощный будет греть дольше, при этом потребление будет примерно таким же.

Автономность регистра от контура отопления требует внесения изменений в его контракцию:

наличие расширительной емкости;
соединительный патрубок сразу над тэном;
соблюдение углов наклона.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

Вычислить площадь помещения.
Узнать о свойствах теплопередачи стали.
Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м3. Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Сваренные своими руками регистры отопления – блоки, состоящие из шести стальных труб диаметром свыше 100 мм. Такие батареи, сделанные без надлежащего расчёта, способны перегреть обслуживаемое помещение

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.
