Что включает в себя разводка труб водоснабжения в новостройке

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

• Сначала перекройте воды в здании, в квартире (доме).
• Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
• Фильтры грубой очистки.
• Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
• Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

• Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.
• Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

1. при необходимости трубы нарезают по размеру;
2. сваривают в соединения.

Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Пошаговый алгоритм работ

Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.

Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.

Установка шаровых кранов

Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.

Надо выбирать устройства, руководствуясь следующими требованиями:

• рабочее давление должно быть до 60 атмосфер;
• допустимая температура воды — до +150°;
• корпус крана должен быть изготовлен из бронзы.

Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей

Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью

Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.

Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.

Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».

Установка счетчиков для горячей и холодной воды

Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками

При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды

Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.

Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.

Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.

Монтаж редукторов

Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.

Пошаговый алгоритм работ

Для монтажа разводки водоснабжения в квартире не обязательно проходить специальное обучение. Достаточно понимать принцип ее действия, и какие устройства эту работу выполняют. Начинается работа с монтажа аварийного крана.

Установка шаровых кранов

В качестве пропускного устройства применяются шаровые краны, которые позволяют сделать разводку труб безопасной.

https://youtube.com/watch?v=d6hbpRwzlok

По одному такому крану устанавливают на горячее и холодное водоснабжение сразу после центрального стояка. С их помощью регулируется подача воды в квартиру и выполняется аварийное отключение всей сети водоснабжения.

Установка счетчиков для горячей и холодной воды

После шаровых кранов комплектуются узлы для учета расхода горячей и холодной воды. Каждый из них состоит из фильтра грубой очистки, обратного клапана и счетчиков ГВС и ХВС.

Монтаж редукторов

Редуктор нужен для стабилизации давления. Используют механические и электронные устройства. Последние предотвращают гидравлические удары, вызывающие повреждения стиральных и посудомоечных машин, другой сантехники.

В случае подключения бойлера требуется установка обратного клапана, который тоже относится к регулирующим приборам. Он предотвратит обратный ток воды из бака бойлера в стояк. Редукторы и обратные клапаны монтируют после узлов учета воды.

Установка коллектора

Если система разводки лучевая, то следующим шагом станет монтаж сантехнических коллекторов. Эти устройства нужны для распределения воды между потребителями. Коллекторы подбирают с числом выходов, соответствующим количеству точек водоразбора.

Для аварийных отключений веток в начале каждой из них устанавливают шаровый кран. Если есть потребность, то здесь же размещают манометры для измерения давления и устройства для защиты от протеканий.

Монтаж водопроводных труб

Заключительным этапом устройства разводки является монтаж отдельных участков труб, по которым вода подается к потребителям. Их укладывают согласно ранее составленному проекту.

Соединение выполняется по технологиям, предусмотренным для каждой разновидности труб.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

• Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
• Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;

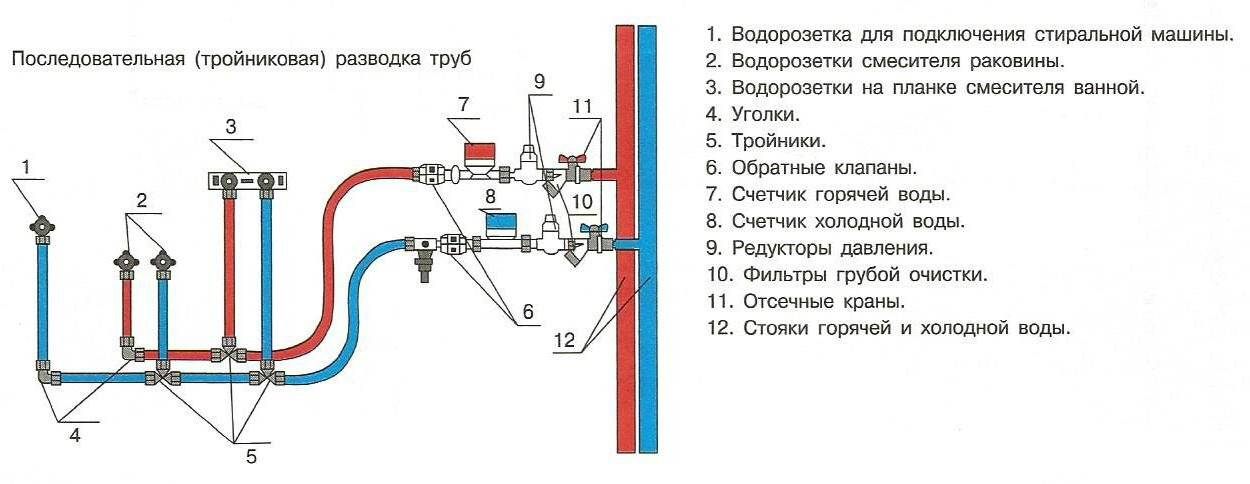

• тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей  имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат  приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6  кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней  давление поднимают  примерно до 6  кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны.   При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем  давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

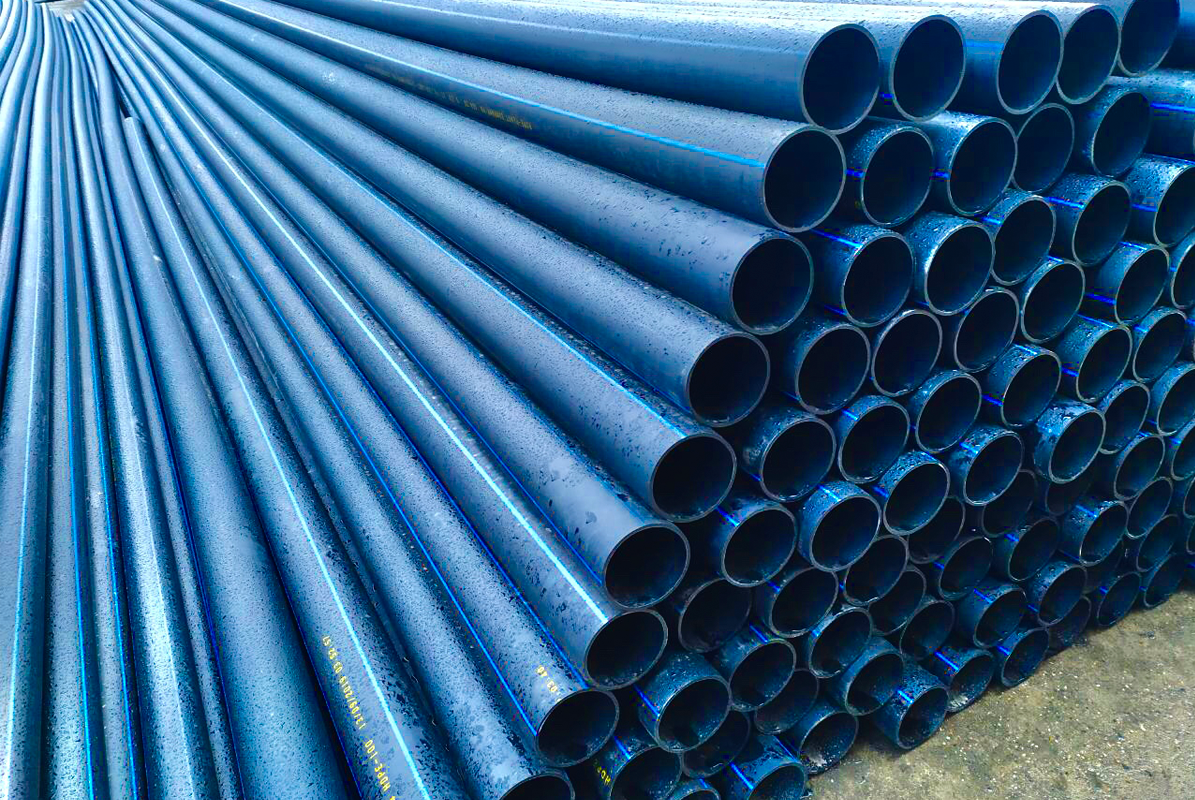

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Почему нужно менять водопровод – основные причины

Рассмотрим основные причины, по которым меняется водопроводная система. В старых коммуникациях установлены стальные трубы, на которых внутри накапливаются отложения, песок, окалина и другие загрязнения. Со временем они засоряются, нарушается их проходимость, возникают пробки, поэтому требуется их замена. Можно обойтись меньшими потерями, если регулярно прочищать трубы с помощью стального троса. Но полностью избавиться от проблемы можно только полной заменой водопровода.

Одной из причин замены является протечка. Она возникает при использовании изделий шовного типа. Устранить течь можно путем сварки. Но это временный выход из ситуации, со временем трубопровод лучше заменить. Неэстетичный вид старых труб (облупившаяся краска, следы ржавчины) также требует их замены на современные пластиковые аналоги, которые хорошо вписываются в интерьер. При капитальном ремонте обычно обновляют все коммуникации: водопровод, канализацию, отопление. Замена водопровода может понадобиться, если была неправильно выполнена разводка.

Инструменты, необходимые для установки водопровода из пластика

Если вы задались вопросом о том, как сделать пластиковый водопровод в квартире своими руками, то для начала придётся подобрать необходимые для монтажа инструменты.

Монтаж пластиковых труб часто требует применения специального инструмента — паяльника

Для того, чтобы установить пластмассовый водопровод потребуются следующие инструменты и оборудование:

• специальный паяльник, посредством которого будет осуществляться стыковка отдельных элементов трубопровода (труб, фитингов);
• ножницы для труб. Лучше резать трубы специальными ножницами, потому что от обычной ножовки остаётся большое количество заусенцев;
• дрель для сверления отверстий под специальные клипсы;
• болгарка (для демонтажа старой коммуникации);
• фитинги.

В случае если конструкция будет закрытого типа — понадобится специальный штроборез для выполнения каналов в стене.

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

• Расположение труб холодной и горячей воды.
• Точку ввода с коренным краном.
• Направление движения жидкости.
• Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
• Аварийный слив и клапаны.
• Фильтрующие элементы.
• Запорную арматуру.
• Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.
