Как правильно развести водопровод в квартире

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

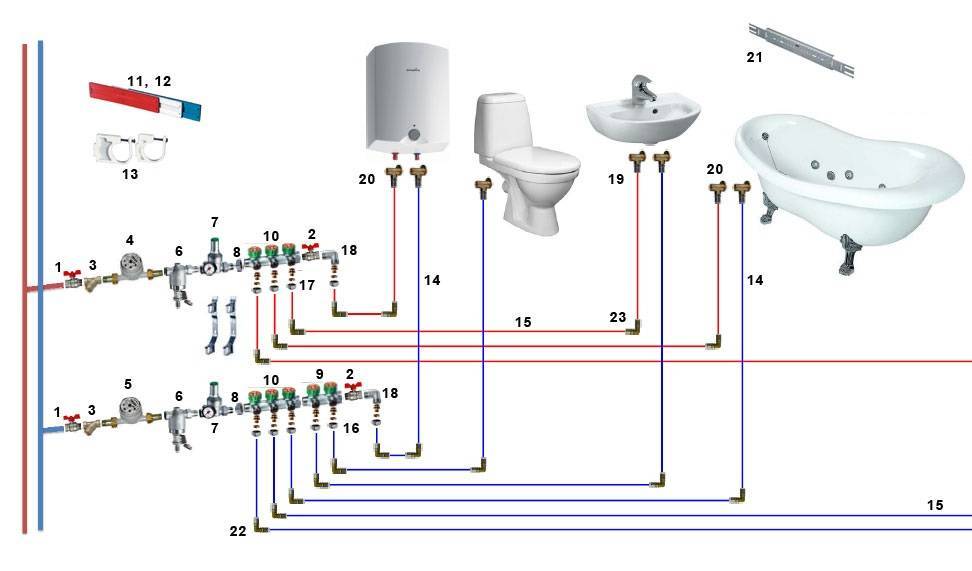

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Характеристики изделий из полимеров

Самым подходящим решением станет разводка труб в ванной своими руками полипропиленом, поскольку этот материал своими эксплуатационными качествами отвечает всем требованиям к такой конструкции. Он является универсальным и подойдет в одинаковой степени как для монтажа водопровода, так и для канализации.

Изделия из полиэтилена и полихлорвинила очень гибкие и крепкие. Они прекрасно выдерживают низкие температуры, однако не годятся для подключения горячей воды или ее стока. Их можно соединить между собой с помощью специальных раструбов или склеить.

Основным достоинством труб из полимеров является легкость монтажа

Металлопластиковые системы имеют самую низкую стоимость и отличную эластичность. Однако они выдерживают гораздо меньшее давление жидкости, чем экопласт. Кроме того, срок службы таких изделий в два раза короче полипропиленовых аналогов.

Расчёт диаметра труб

Специалисты рекомендуют проводить расчёт сечения труб до их приобретения. Это позволит избежать проблем с пропускной способностью конструкции. Основные положения, которые необходимо учитывать при расчёте труб:

1. Для самой крайней точки запас напора должен составлять двухкратный показатель.
2. Турбулизация может возникать в трубах с сечением 12 мм. Как правило, это происходит на входе в стояк, где нормальное значение напора составляет 1,5–4,5 атмосфер. В трубах с диаметром 16 мм при тех же условиях турбулизация не возникает.
3. Потеря показателя давления на единицу арматуры и соединительных элементов трубопровода составляет примерно 0,15 атмосфер.
4. Трубы из полипропилена с сечением 16 мм имеют потерю 0,05 атмосфер на 1 метр конструкции.
5. Минимальное разрешённое давление в процессе эксплуатации составляет 0,3 атмосферы.

Очень важным показателем считается то, каким будет давление на входе. В зависимости от особенностей вход имеет свой показатель давления. По этому параметру определяют — хватит ли напора для дальних приборов в конструкции. При желании можно узнать общее давление в стояке, которое определяет манометр, располагающийся в подвальном помещении здания. Эту цифру нужно разделить на количество этажей и получится примерный показатель давления на входе для одной квартиры.

Выбор труб зависит от давления в водопроводной системе здания, его показатели нужно обязательно выяснить

Помимо этого, существует значение, которое определяет нелинейную зависимость потерь давления внутри водопровода. Основным фактором, который определяет этот показатель, является скорость течения среды по трубам. Она зависит от диаметра труб и даже при небольшом увеличении диаметра значение потери сильно снижается.

Наиболее популярна разводка, которая учитывает показатели потери и снижает их до максимума — это разводка трубой с сечением 20 мм, имеющей отводы к трубам 16 мм.

Способы укладки магистрали

При монтаже системы водопровода используют два способа укладки труб:

• Открытый;
• Скрытый.

В первом случае тубы монтируются поверх декоративной отделки комнаты и не скрыты от глаз пользователей. Во втором случае водопровод укладывается в специальные бороздки в стенах и полу — штробы. Работа по штроблению очень шумная и пыльная.

При скрытом способе укладки водопровода на трубу в штробе надевают защитную муфту, которая позволит защитить магистраль от возможных повреждений и при этом компенсирует терморасширение тубы. Магистраль, расположенная внутри стены, должна быть обязательно цельной. После монтажа и соединения всех труб система декорируется.

Водопровод в квартире: что нужно знать перед монтажом

Первым делом проанализируйте ваши цели и задачи: какими должны быть комнаты с водопроводом, как и где примерно будут проходить трубы, сколько времени, сил и средств вы готовы потратить на обновление разводки. Система может быть двух типов:

1. Открытая. Коммуникации на виду. Монтаж и усовершенствование системы водопровода в процессе эксплуатации проще и быстрее. Обслуживание и ремонт — удобнее.

2. Закрытая. Водопровод «зашит» в стены или пол. Комната выглядит эстетично, сэкономлено место. Открытыми обязательно остаются разъёмы: муфты, переходники, фитинги и т.п. Это требует большей точности расчётов и усердия. Впоследствии вы не сможете контролировать состояние таких труб, даже для мелкого ремонта потребуется демонтаж облицовочного участка на стене.

Для самостоятельной разводки водопровода на дому обычно выбирают трубы из пластика или металлопластика. Чугун, медь не используют из-за трудностей с их нарезкой, сваркой и другими манипуляциями. Металлопластиковые трубы — лучший вариант для водопровода. Но чаще выбирают пластиковые. Они не менее надёжны и просты в укладке, а низкая теплопроводность отлично подходит для горячего водоснабжения (ГВС).

Совет. Среди пластика наиболее удачным вариантом специалисты называют полипропилен. Правда, для соединения нужен специальный сварочный прибор.

Сантехнические схемы

Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно

Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.

Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

Пример схемы водоснабжения в ванной комнате

Пример схемы канализации в сантехническом узле

На заметку!

Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.

Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

Пластиковые трубы для канализации

На заметку!

Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

Пошаговый алгоритм работ

Для монтажа разводки водоснабжения в квартире не обязательно проходить специальное обучение. Достаточно понимать принцип ее действия, и какие устройства эту работу выполняют. Начинается работа с монтажа аварийного крана.

Установка шаровых кранов

В качестве пропускного устройства применяются шаровые краны, которые позволяют сделать разводку труб безопасной.

https://youtube.com/watch?v=d6hbpRwzlok

По одному такому крану устанавливают на горячее и холодное водоснабжение сразу после центрального стояка. С их помощью регулируется подача воды в квартиру и выполняется аварийное отключение всей сети водоснабжения.

Установка счетчиков для горячей и холодной воды

После шаровых кранов комплектуются узлы для учета расхода горячей и холодной воды. Каждый из них состоит из фильтра грубой очистки, обратного клапана и счетчиков ГВС и ХВС.

Монтаж редукторов

Редуктор нужен для стабилизации давления. Используют механические и электронные устройства. Последние предотвращают гидравлические удары, вызывающие повреждения стиральных и посудомоечных машин, другой сантехники.

В случае подключения бойлера требуется установка обратного клапана, который тоже относится к регулирующим приборам. Он предотвратит обратный ток воды из бака бойлера в стояк. Редукторы и обратные клапаны монтируют после узлов учета воды.

Установка коллектора

Если система разводки лучевая, то следующим шагом станет монтаж сантехнических коллекторов. Эти устройства нужны для распределения воды между потребителями. Коллекторы подбирают с числом выходов, соответствующим количеству точек водоразбора.

Для аварийных отключений веток в начале каждой из них устанавливают шаровый кран. Если есть потребность, то здесь же размещают манометры для измерения давления и устройства для защиты от протеканий.

Монтаж водопроводных труб

Заключительным этапом устройства разводки является монтаж отдельных участков труб, по которым вода подается к потребителям. Их укладывают согласно ранее составленному проекту.

Соединение выполняется по технологиям, предусмотренным для каждой разновидности труб.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

1. Коренной кран.
2. Опоры для крепления магистрали.
3. Фильтрующие элементы.
4. Счетчики расхода.
5. Защитное устройство (УЗО) — нужно для электроприборов.
6. Сантехнический шкаф для размещения оборудования — входит в комплект коллекторной разводки.
7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран — вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

• клапанный коренной кран;
• шаровый;
• конусный.

Клапанный вентиль — это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм — следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей — песка, ржавчины, металлической стружки и пр.

Устройства отличаются по типу чистящего элемента:

• с заменяемым картриджем;
• сетчатые;
• с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

• клапаны различного назначения;
• стабилизаторы давления;
• балансировочные управляющие устройства.

Стабилизаторы напора — это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан — тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций — беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Расчет сантехнических систем

Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.

На заметку!

Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

Потребление воды сантехническими приборами

Итак, при расчетах я учел следующее водопотребление:

• умывальник-раковина – 1 условная единица;
• унитаз – 3 условных единицы;
• душ и стандартная ванна – 2 условных единицы;
• стиральная автоматическая машинка – 3 условных единицы.

Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

Схема разводки водоснабжения из труб диаметром 1/2 дюйма

Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:

• Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
• Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
• Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

Диаметры труб для канализации

• Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
• Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.

На заметку!

Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

Пример правильно выполненной разводки

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения

При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

• количество проживающих в доме людей;
• периодичность нахождения в доме;
• интенсивность использования воды.

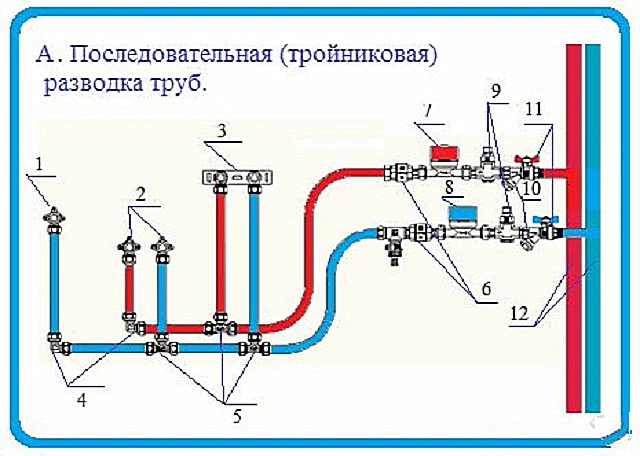

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

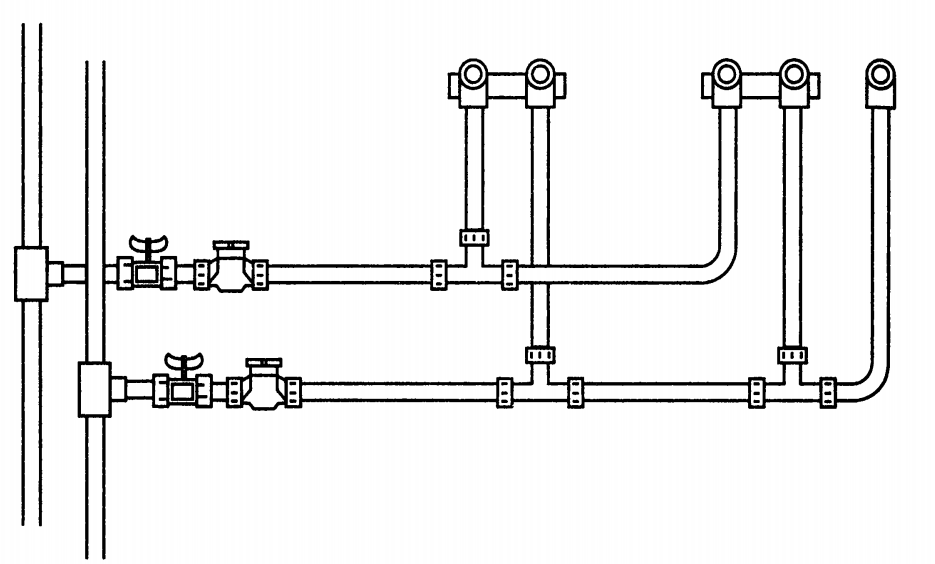

Пример последовательного соединения труб.

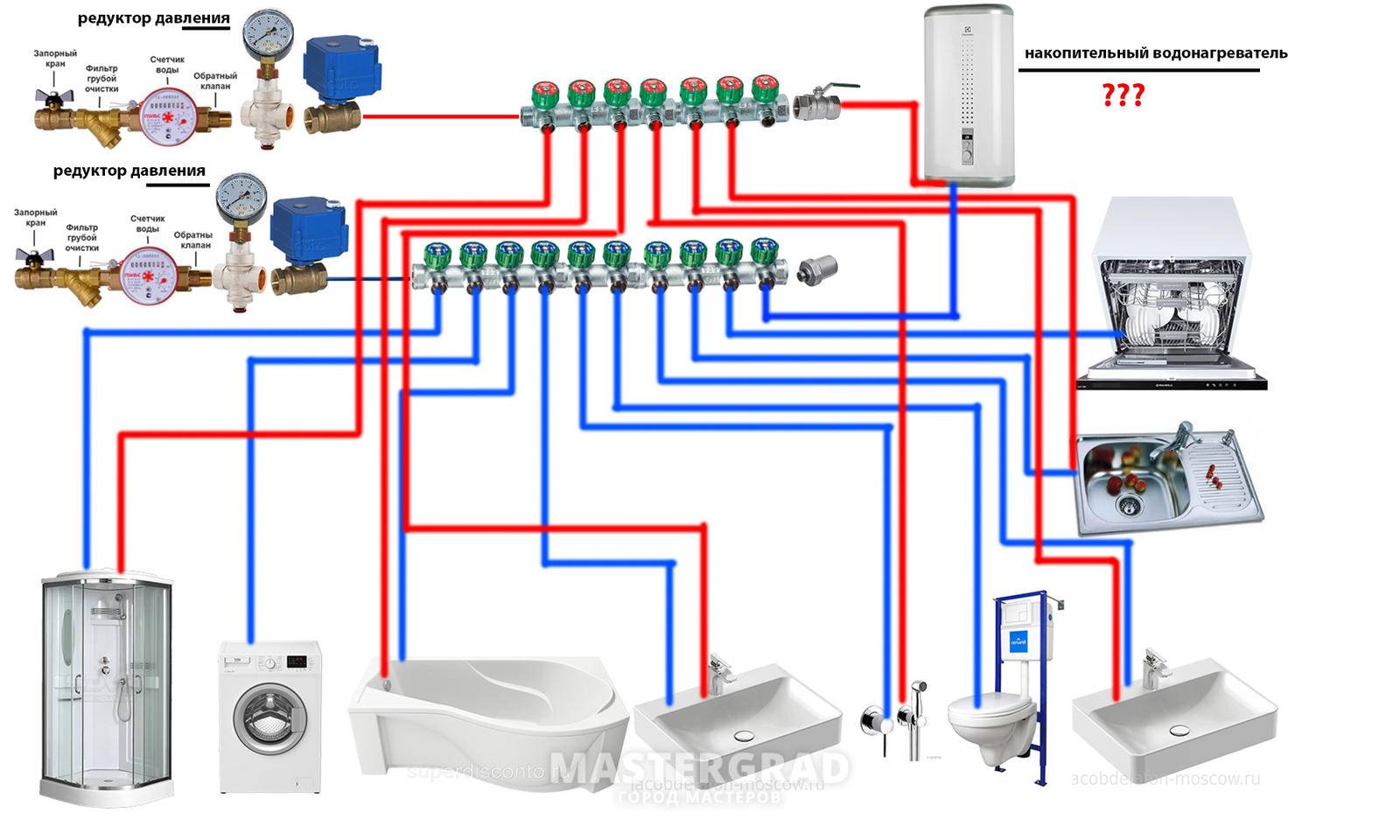

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Пошаговый алгоритм работ

Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.

Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.

Установка шаровых кранов

Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.

Надо выбирать устройства, руководствуясь следующими требованиями:

• рабочее давление должно быть до 60 атмосфер;
• допустимая температура воды — до +150°;
• корпус крана должен быть изготовлен из бронзы.

Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей

Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью

Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.

Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.

Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».

Установка счетчиков для горячей и холодной воды

Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками

При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды

Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.

Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.

Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.

Монтаж редукторов

Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.
