Разводка водопровода в квартире и доме

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

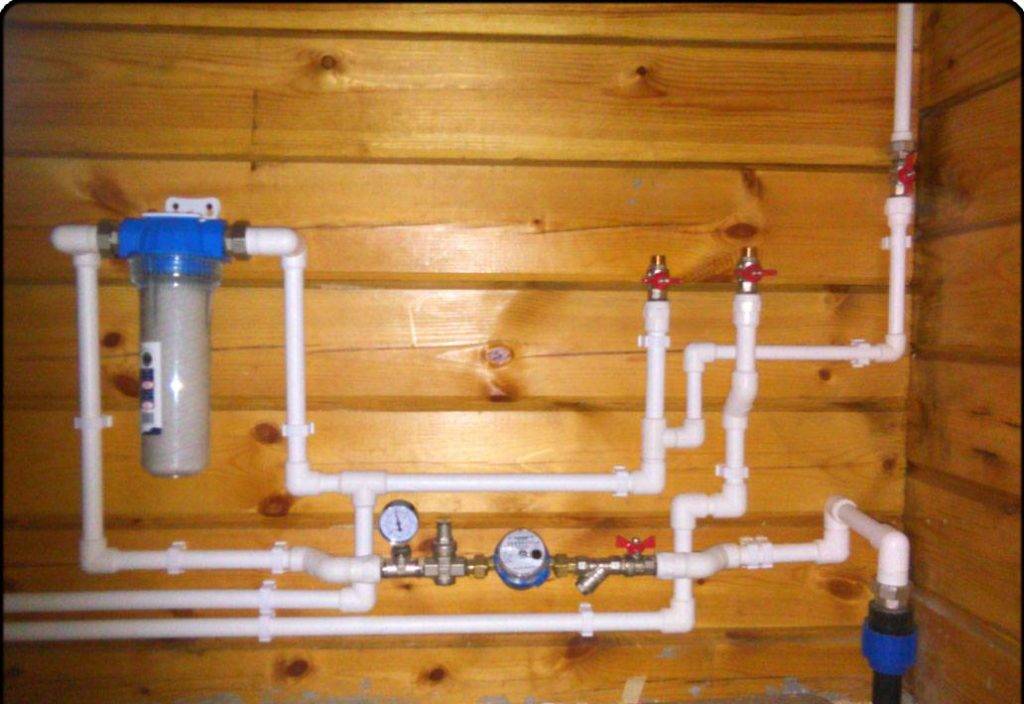

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб

Что лучше: полипропилен или металлопластик

Разбираясь, что лучше: водопровод из полипропилена или металлопластика, будем опираться на опыт людей, которые имели дело с обоими видами водопровода и сделали выводы.

Металлопластиковые трубы ежегодно требуют ремонта.

В то время как после устройства полипропиленового водопровода своими руками можно не волноваться, что где-либо появится течь.

Такая уверенность гарантируется более надежным соединением стыков полипропиленовых изделий: детали полипропилена плавят с использованием специального устройства, затем соединяют между собой и после застывания они превращаются в единое целое.

Металлопластик плохо переносит размораживание, поэтому возникновение частых протечек более характерно для водопроводов горячей воды, которую иногда перекрывают.

И еще один довод, который позволит принять окончательное решение что лучше, металлопластик или сшитый полиэтилен для водопровода на даче или в квартире – это необходимость монтажа в стены труб и соединяющих их элементов.

Монтировать в стены своими руками можно как металлопластиковые, так и полиэтиленовые трубы. Без риска деформации возможно установить только трубы из металлопластика, но не их соединения.

Здесь рекомендуется приобрести специальные пресс-фитинги – соединительные детали с возможностью замуровывания. Но стоимость их далеко не маленькая.

Металлопластик отлично гнется, его легко собрать своими руками без специальных приспособлений. Полиэтилен же получает нужные сгибы за счет напайки муфт различных форм.

В пользу металлопластика также говорит срок службы, уровень выдерживаемой температуры и давления.

Но для использования водопровода бытового назначения на даче или в квартире вполне достаточно полипропилена, который стоит в два раза дешевле от металлопластика.

В этом его отличие от металлопластикового материала, который имеет алюминиевую тонкую прослойку и даже при слабом ударе готов дать трещину.

Исходя из вышесказанного, можно сделать вывод, что для водоснабжения дома (в том числе и на даче) лучше отдать предпочтение изделиям, при изготовлении которых использовался сшитый полипропилен.

А металлопластик лучше использовать для системы теплых полов и обустройства своими руками водяного отопления на даче или в квартире.

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

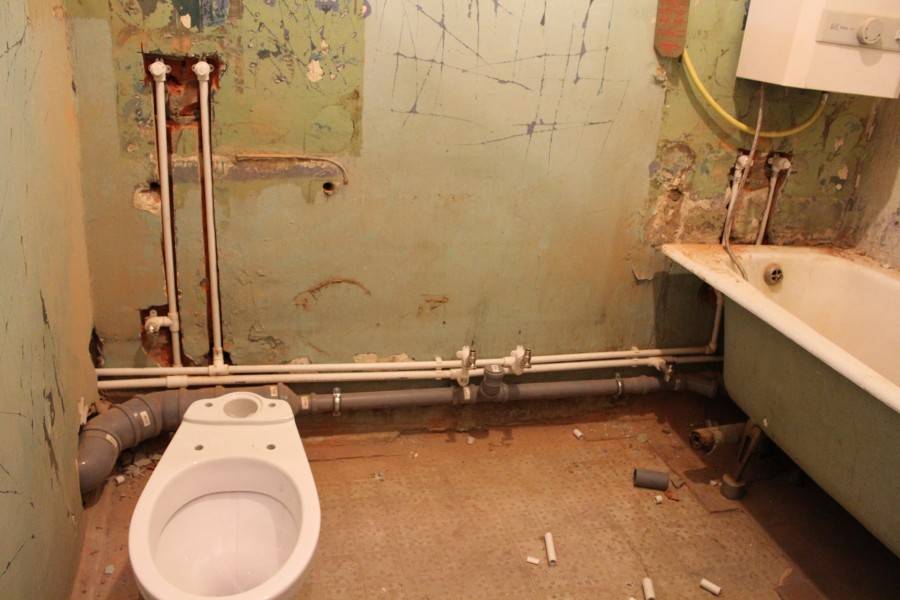

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки. Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен

После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

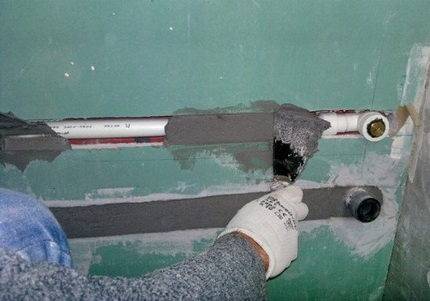

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

• Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
• Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

• Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
• Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

• Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
• Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.

Этапы проведения работ

Для работ по прокладке водопровода к смесителю ванны нужны: электропресс, рожковые ключи, развертка, ножницы для труб, пружина для сгибания. В ванной есть вводы ХВС и ГВС с тройниками на концах под опрессовку.

Порядок работы:

1. Для прокладки горячего и холодного трубопровода по стенам делают разметку с применением уровня, при этом первую трубу ставят над второй.
2. Крепят плоскими зажимами с шагом 500 – 600 мм.
3. Устанавливают отсекающие вентили на входе, рядом со стояком, к трубам стыкуют с применением ниппелей и зажимных муфт.
4. На внешнюю резьбу наматывают тефлоновый уплотнитель, скручивают соединители с краном, режут трубы специальными ножницами.
5. На конце трубы делают фаску (калибруют) с применением развертки.
6. На резьбу надевают гайку, внутрь заводят хвостовик стыковочной муфты, закручивают до упора.
7. Подготовленную трубу и кран соединяют, затягивают рожковым плоским ключом.
8. Элементы соединяют с вмонтированным в стену тройником, для этого на конце трубы размечают глубину маркером (зависит от диаметра).
9. Трубу вставляют по отметке в фитинг, опрессовывают.
10. ПВХ трубы можно сгибать, поэтому участок от крана до смесителя делают цельным, для корректной гибки используют пружину, которую вставляют в трубу в месте поворота.
11. Для стыкования с запорным вентилем используют зажимную муфту, аналогично поступают с веткой холодной воды.

Со смесителем стыкуют тройниками для ГВС и ХВС, их фиксируют на крепежной пластине, прикрученной к стене. Перед монтажом смесителя трубы одевают в пенофоловую теплоизоляцию, соответствующего размера по диаметру с разрезом по боковой части.

Смеситель ставят на полку ванны, для этого сверлят 4 отверстия (по шаблону). В них помещают элементы устройства (ручки, излив, душевой шланг с лейкой). Для подсоединения водопровода применяют гибкие шланги. Аналогично выполняют прокладку труб к умывальнику, бойлеру, другим сантехустройствам.

https://youtube.com/watch?v=EFZcWaog6zs

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

1. Минимально допустимое давление – 0,3 ат.
2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
4. Потеря напора в отборно-учетном узле – 0,25 ат.
5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

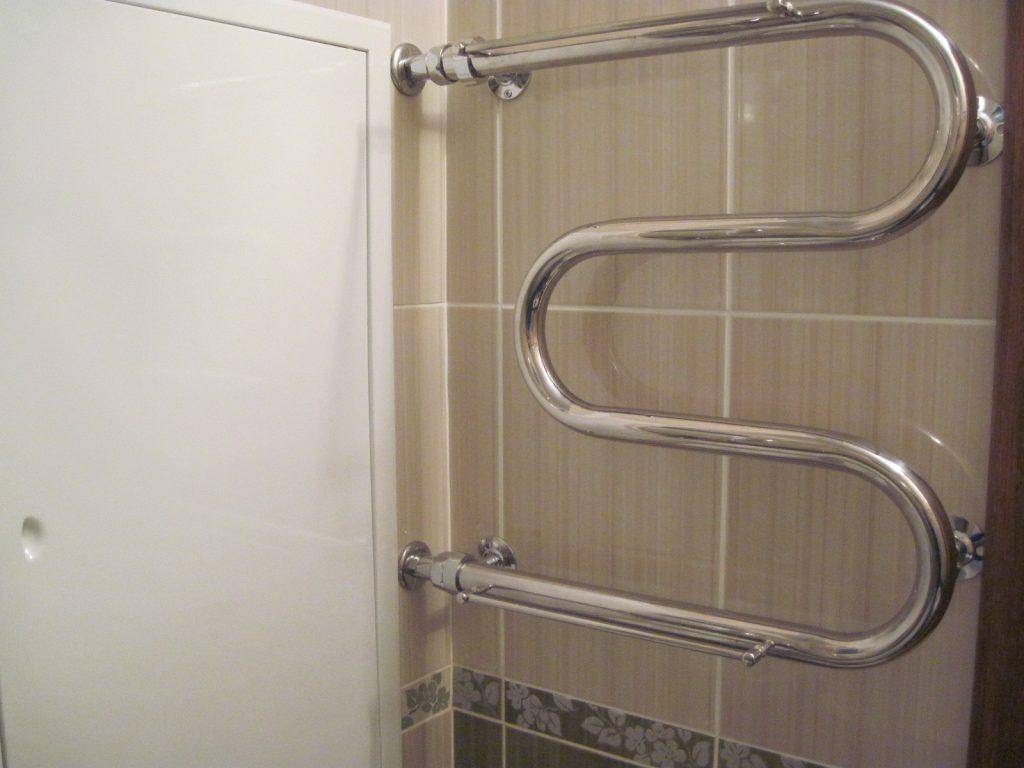

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см

Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам

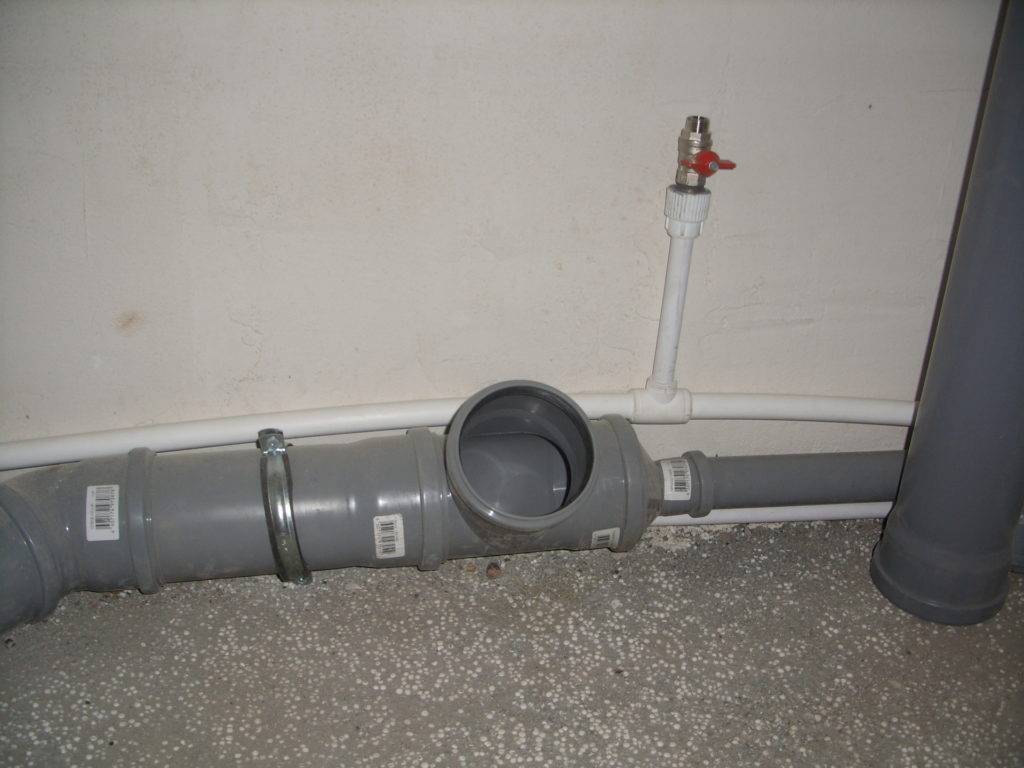

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире – это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Проблемы в тройниковой разводке водопровода в квартире появляются при поломке бачка унитаза или крана. Чтобы отремонтировать или выполнить замену сантехники, приходится полностью перекрывать водоподачу от снабжающего стояка. В небольших по площади квартирах их два – отдельно для ХВС и ГВС.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода, приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

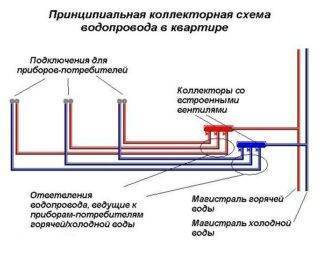

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

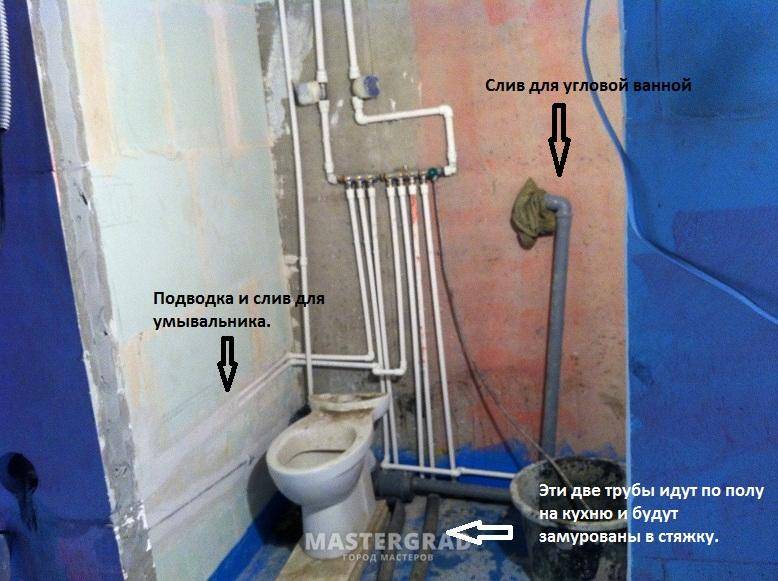

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

• провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
• не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.

Важность правильного проектирования

• Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
• Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
• В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
• Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено
