Разводка труб в системах отопления: преимущества и недостатки, советы по установке

Терминология

Сначала чтобы не было путаницы определимся с терминами.

Элеваторный, либо тепловой узел – место, где сосредоточено управление отопительной системой и горячим водоснабжением дома либо его части.

• Водоструйный элеватор – главный элемент элеваторного узла, камера смешения, в которой более тёплая вода с подачи смешивается с вовлекаемой в повторную циркуляцию водой обратки.
• Подсос – труба, соединяющая подачу и обратку в элеваторном узле. Через нее более холодная вода обратного трубопровода поступает на повторный цикл циркуляции.
• Розлив (лежневка) – горизонтальная труба, подающая теплоноситель от элеваторного узла к стоякам.
• Стояки – вертикальные участки системы отопления, подающие воду конкретно к отопительным устройствам.
• Подводки – трубы, соединяющие стояк с батареей.

Итак, какие конкретно схемы разводки систем отопления смогут употребляться в многоквартирных зданиях? Какие конкретно элементы они включают?

Что лучше — однотрубная или двухтрубная система отопления?

Монтаж водяной отопительной системы можно проводить по-разному. Центральным узлом является установка, которая производит тепло. Она формирует температуру теплоносителя, который при помощи естественной или принудительной циркуляции доставляется до отопительных приборов по проложенным магистралям. Условно транспортную сеть можно разделить на два вида. Она может быть собрана при помощи однотрубной и двухтрубной развязки. Самостоятельно смонтировать однотрубную магистраль легче, а расчет двухтрубной системы отопления необходимо проводить с учетом многих технических параметров разных технических узлов.

Понять, какая система лучше, поможет детальный анализ принципа работы каждого варианта, а также их эксплуатационных преимуществ и недостатков. Об этом и пойдет речь далее.

Какая система отопления лучше: однотрубная или двухтрубная?

Наиболее экономичным будет монтаж однотрубной схемы отопления. Её можно использовать для обогрева небольшого дома. Для большого строения необходима двухтрубная схема подключения радиаторов. Она позволит равномерно прогревать помещения, но обойдётся дороже.

К тому же её работа потребует присутствия циркуляционного насоса, питающегося от электричества.

Если необходима полностью автономная система отопления стоит обратиться к однотрубной схеме и использовать её в подходящих вариантах — вертикальном отоплении по стоякам или в горизонтальном — на каждом этаже вашего дома.

Главный критерий качества работы и правильного выбора системы — это тепло в доме, небольшой расход энергоносителя и надёжность вашего отопления.

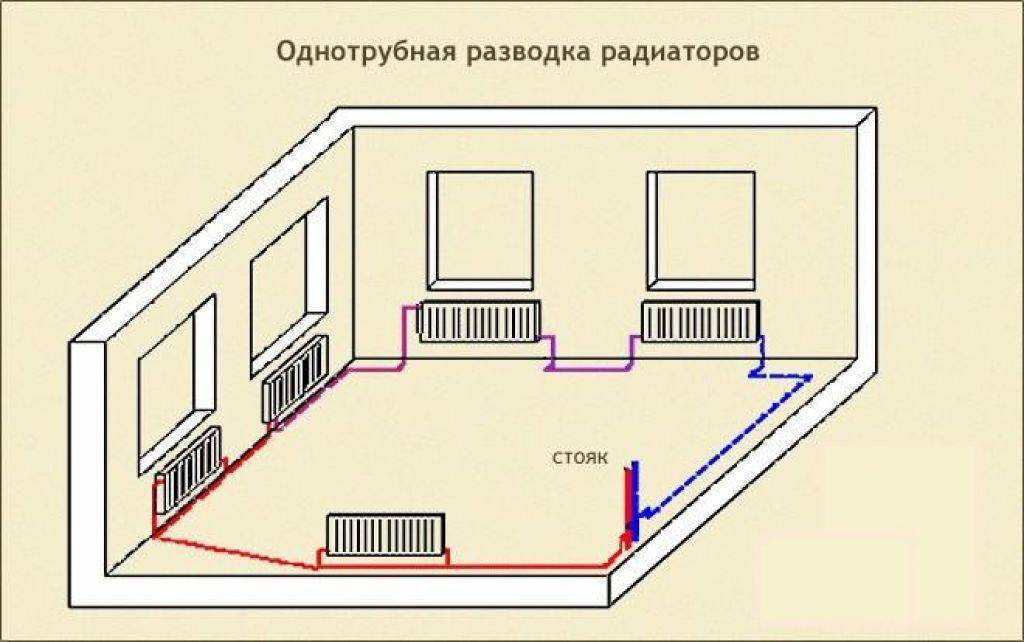

Принцип действия однотрубной отопительной системы

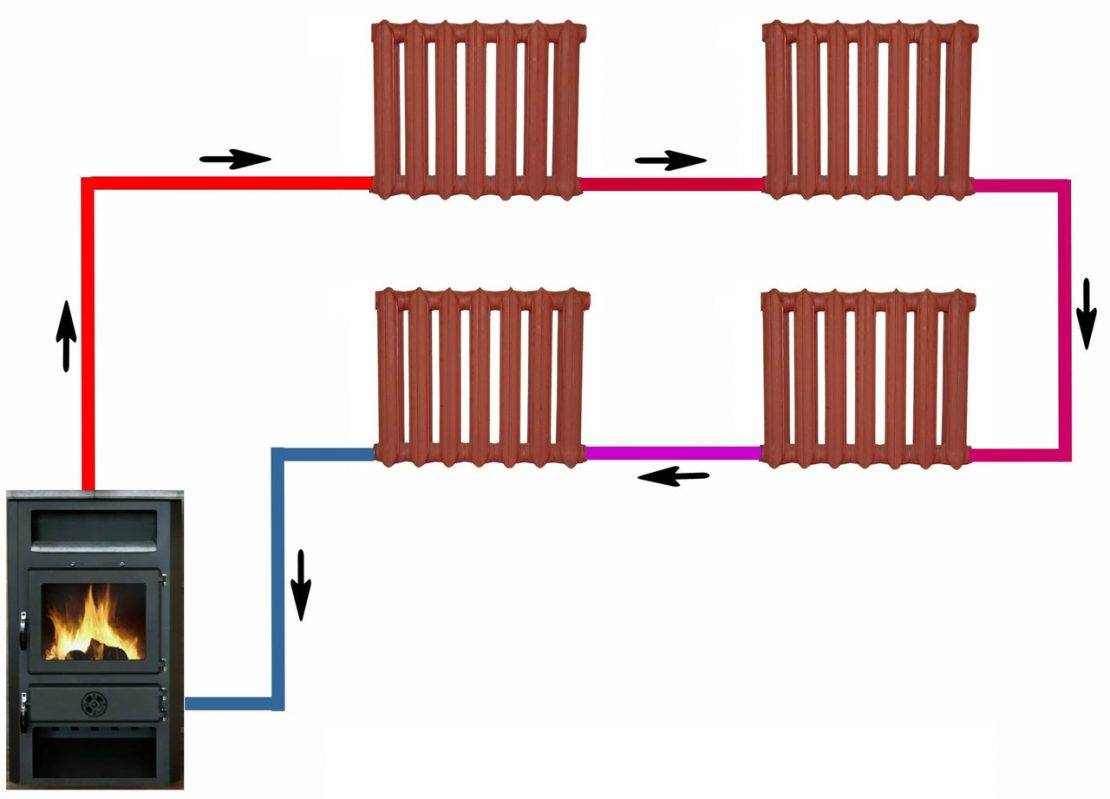

Однотрубное отопление работает по принципу циркуляции теплового носителя от одного радиатора к другому. После последней батареи охлажденный теплоноситель подается в нагревательное оборудование и цикл повторяется. Иными словами, контур состоит из одной единственной трубы, к которой подключены подающие и отводящие патрубки всех радиаторов. Эта труба закольцована на нагревательном оборудовании.

Разница между однотрубной и двухтрубной разводкой

Одноконтурная система отопления отличается от двухтрубной разводки тем, что все радиаторы к трубопроводу подключаются последовательно. То есть в каждый последующий прибор поступает теплоноситель с меньшей температурой. Из-за этого помещение и дом в целом прогревается неравномерно. Чтобы выровнять теплоотдачу всех радиаторов, в каждом последующем приборе увеличивают количество секций.

При двухтрубной разводке все батареи подключаются параллельно. Прокладывается два трубопровода – один с подачей теплоносителя, а другой – с обраткой. Подающий патрубок каждого радиатора подключается к подаче, а отводящий – к трубе с обраткой. Благодаря этому во все приборы поступает теплоноситель с приблизительно одинаковой температурой, что обеспечивает равномерный прогрев дома.

Плюсы и минусы однотрубного контура

Одноконтурное отопление имеет следующие преимущества:

1. Главное преимущество – низкая материалоемкость системы. Для ее устройства требуется на 30-40 процентов меньше труб, чем для организации двухтрубной разводки.
2. Масштабы монтажных работ намного уменьшаются.
3. Поскольку схема довольно простая, с работой можно справиться своими силами.
4. Не используется сложное регулировочное оборудование и механические узлы.
5. Система может долгие годы работать без вмешательства пользователя. Нужно только правильно смонтировать ее и настроить.
6. Идеально подходит для небольшого одноэтажного дома.

Главный недостаток в том, что все радиаторы прогреваются неравномерно. Чтобы компенсировать это, в каждом последующем приборе постепенно увеличивают количество секций. Однако в этом случае экономия на трубах сводится на нет, потому что секции стоят дороже.

Если используется однотрубная система отопления с нижней разводкой, схема прокладки сети создает определенные трудности при соблюдении необходимого уклона обратного трубопровода. Еще один минус в том, что схема однотрубного отопления не позволяет подключать системы теплых полов.

Указания по установке котла

Строгие требования выдвигаются только к монтажу газоиспользующих нагревателей. Но мы рекомендуем придерживаться этих правил при установке любых теплогенераторов:

1. Оборудование мощностью до 60 кВт допускается располагать в кухне с потолками 2.5 м (минимум). Более мощные агрегаты выносятся в техническое помещение – внутреннее, пристроенное либо отдельно стоящее.
2. Требование к вентиляции топочной – трехкратный воздухообмен, то есть, количество приточного и вытяжного воздуха равно трем объемам помещения за 1 час. Кухонное окно снабжается форточкой.
3. При размещении напольного котла соблюдайте минимальные технологические проходы – спереди 1.25 м, сбоку – 60 см, сзади – 250 мм от ближайшей строительной конструкции, как показано на фото.
4. Отступы от настенного теплогенератора до стен либо шкафов – 20 см сбоку, 45 см сверху, 300 мм снизу. Перед подвешиванием на деревянную стену прокладывается защитный лист кровельной стали.
5. Высота дымохода – 5 м, считается от колосников или газовой горелки, не от земли. Оголовок трубы не должен попадать в зону ветрового подпора крыши.
6. Максимальное число поворотов дымоотвода – 3, расстояние от трубы до горючих конструкций – 0.5 м.

Обвязка теплогенератора зависит от потребляемого горючего. Котлы с высоким КПД – газовые, дизельные – присоединяются к системе напрямую, через отсекающие краны. Напольные версии дополнительно оснащаются внешним расширительным баком и насосом.

Твердотопливные агрегаты нужно защищать от холодной обратки и выпадения конденсата, соответственно, предусматривается малый котловой контур со смесительным трехходовым клапаном

Обратите внимание: насос всегда ставится внутри контура, на подающей или обратной линии – без разницы. Подробно схемы обвязки показаны в инструкции по подключению ТТ-котлов

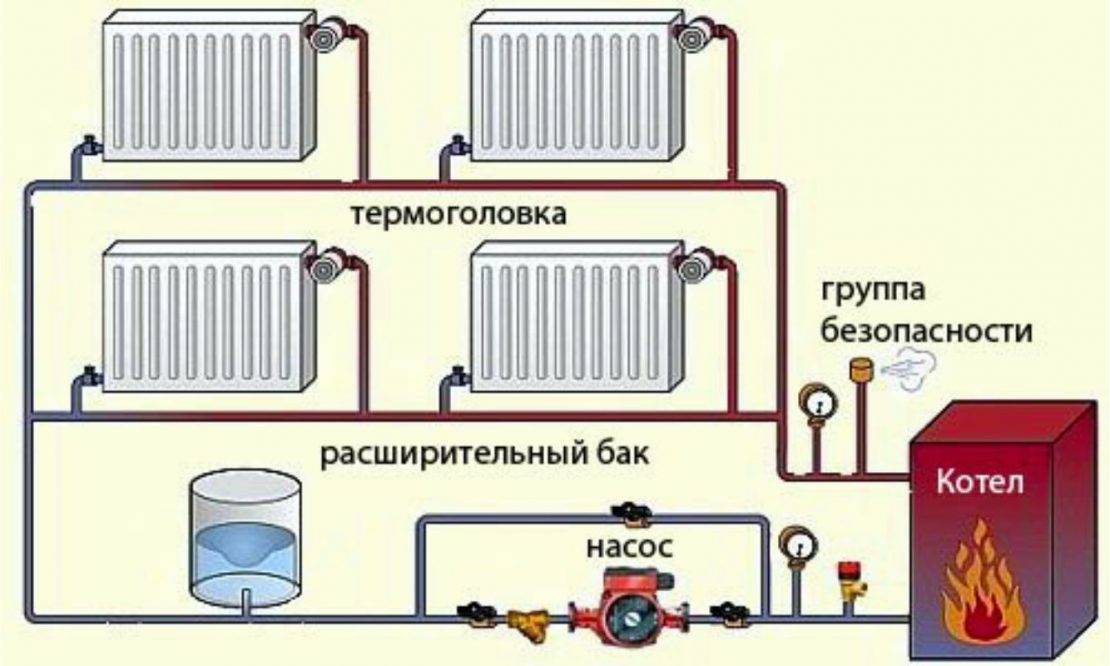

Как работает двухтрубная система отопления: основные принципы

Принцип работы двухтрубной отопительной системы основан на использовании двух контуров: прямого и обратного. Первый используется для подвода горячего теплоносителя, в качестве которого может выступать вода либо антифриз, к радиаторам и другим элементам двухтрубной системы отопления. Пройдя через радиаторы и отдав тепло, жидкость поступает в обратный контур, а после возвращается в котёл. Затем данный цикл повторяется вновь, чтобы радиаторы смогли прогреть воздух в помещении до заданной температуры.

ФОТО: daynews.com.uaДвухтрубная система отопления эффективна при обогреве частного дома

Работа закрытой системы отопления

Замкнутая конструкция во время эксплуатации не имеет прямого доступа к открытому воздуху. Роль расширительного бачка исполняет мембранный бак. Излишки горячей воды попадают в него, продавливая резиновую мембрану. При этом находящийся в воздушной камере азот сжимается. Удаляется теплоноситель из бака специальным насосом.

Отсутствие кислородного контакта с элементами контура продлевает срок их службы. Теплоноситель не испаряется и не требует частой подпитки. Закрытая схема позволяет подключение добавочных источников теплоснабжения с их интеграцией в общую систему. Температура регулируется с помощью убавления или добавки теплоносителя.

Закрытая система требует постоянного доступа к электричеству для бесперебойной работы насосов. Несмотря на это отличие, ее работа эффективнее в небольших домах. Многоэтажные здания требуют большого количества мембранных баков и сложных расчетов.

Важно! Закрытая конструкция теплоснабжения допускает несанкционированное проникание воздуха через деформацию стыков. Их герметичность и наличие завоздушивания нужно регулярно проверять

Схемы подключения радиаторов отопления в частном доме. Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Схемы водяных систем отопления и их разновидности

Самая верхняя точка системы отопления оснащается специальным расширительным сосудом – это обычный бак, изготовленный из листовой стали при помощи сварки. Излишки жидкости, образующиеся в результате расширения теплоносителя, поступают в этот бак.

Схема монтажа водяной системы обогрева дома. Нажмите для увеличения.

Расширительный сосуд (бак) имеет специальную переливную трубу, через которую стравливают воздушные пробки, образовавшиеся в системе отопления.

Также через переливную трубу выливается избыточное количество жидкости-теплоносителя.

В нижней части расширительного бачка есть сигнальная трубка с запорным вентилем. Конец сигнальной трубы выходит в раковину котельной.

Отопительная система заполняется теплоносителем до тех пор, пока не заполнится расширительный бак, и из сигнальной трубки не появится жидкость.

Системы водяного отопления, имеющие естественную циркуляцию, предполагают установку расширительного сосуда на горячем стояке, и его используют для «стравки» излишка воздуха в системе.

Для создания благоприятных условий во время работ по выпуску излишков воздуха в системе (исключая вертикальные стояки), все трубы в системе водяного отопления проложены с небольшим уклоном в три – пять миллиметров на один метр погонный.

Отопительная система в любом здании заполняется обычной водопроводной водой.

Если в водопроводе не хватает давления для полного заполнения системы водой, используют ручной насос для подкачки жидкости-теплоносителя.

В летний период воду из отопительной системы желательно не спускать, во избежание пересыхания уплотнителей в резьбовых соединениях, имеющихся в трубопроводе, а также, чтобы избежать возможной коррозии трубопровода.

Схема с нижней разводкой

Схема систем водяного отопления бывает также с нижней разводкой — когда трубопроводы горячий и обратный проложены в помещении подвала. Как бы там ни было, но за последние годы однотрубная схема системы водяного типа отопления получила наибольшее распространение.

Она проще монтируется, так как длина труб в этих схемах существенно меньше, чем в 2-х трубных. Они имеют более аккуратный внешний вид, особенно это актуально во время открытой прокладки труб.

Отличием, а одновременно и недостатком однотрубных систем является то, что поступающий в отопительные приборы теплоноситель имеет не постоянную одинаковую температуру (как в двухтрубных системах), а понижающуюся температуру по мере прохождения жидкости по стояку.

Такая ситуация привела к необходимости увеличения труб стояка по ходу движения жидкости.

Существует еще схема отопления, имеющая осевые замыкающие участки.

Здания с невысокой этажностью оснащают зачастую схемой приоконного размещения стояков с подсоединением к ним радиаторных батарей.

Эта схема удобна тем, что в ней не увеличивая расход труб, легко можно применить однотипные стояки без предварительных замеров.

К такой схеме прекрасно подойдут трубы, изготовленные на трубозаготовительных заводах или специальных мастерских.

Особенно стоит использовать такую схему с трехходовыми кранами, ведь при такой схеме расчет отопительных приборов выполняется из условия предполагаемого пропуска через них всего проходящего по стояку теплоносителя, что неизменно приведет к уменьшению энергетических затрат отопительной батареи.

Если здание или дом не имеет чердачного помещения, в этом случае подойдет однотрубная схема разводки водяного отопления с нижней разводкой.

Однотрубные проточные схемы не очень удобны в эксплуатации, ввиду отсутствия регулировки теплоотдачи отдельных радиаторных батарей или других нагревательных приборов, однако такую отопительную систему можно монтировать в зданиях, которые не требуют такой регулировки.

Это, например, цеха на заводах, фабриках и др. Горизонтальные однотрубные схемы практично выполнять в зданиях, имеющих максимум три этажа.

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Рекомендуем прочитать:

Системы водоснабжения

Котлы

Автономное горячее водоснабжение частного дома

Виды и выбор душевых кабин

Мобильный теплый пол

(Просмотров 7 103 , 5 сегодня)

Какую систему отопления выбрать?

Однотрубную схему даже не стоит рассматривать при проживании в современном мегаполисе, где практически не осталось зданий с проблемами энергоносителей. Экономия денег также не должна быть причиной выбора устаревших технологий проектирования систем отопления. Такой вариант подойдет лишь в далеких от города конструкциях, например, на даче (не современной).

Лучшая разводка в доме – это двухтрубная лучевая. Высокая стоимость установки такой системы более чем оправдана. Надежность и поддержание оптимального уровня тепла в помещении превыше всего.

Стоит также отметить, что перед установкой подогрева пола, необходимо провести расчет и сбалансировать уровень притока тепла и его потерь из-за специфики здания. Таким образом, можно выяснить, хватит ли стандартного обогрева или необходимо дополнительно установить радиаторы.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Выбор системы отопления

Если провести сравнение систем отопления для конкретного объекта, то их достоинства определяются масштабами здания. Открытая схема приводит к значительной потере тепла и риску насыщения теплоносителя кислородом, поэтому неудобна для небольших частных домов. Закрытая структура оптимальна в таких жилищах и нашла широкое применение. Однако в случае длительных перебоев в электроснабжении ее установка приведет к вымораживанию помещений.

В высотных постройках преимущества замкнутого теплоснабжения нивелируются необходимостью размещения очень больших мембранных баков. Чтобы закрытая схема была функциональна, их заменяют на специальные безнапорные установки, работающие в тандеме с насосами – регуляторами давления. Открытая конструкция отличается более простым процессом установки в многоэтажных зданиях. Проблема завоздушивания решается путем применения воздухоотводчиков.

(Пока оценок нет)

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Отопление на газе

  Самым экономичным сейчас считается отопление газом. При правильном монтаже и расчётах газовая отопительная автономная система не только поддерживает во всех помещениях дома оптимальный режим температуры путем управления подачи тепла, но и таким образом можно добиться огромного сокращения денежной траты на энергоресурсы. Главный элемент данной системы отопления — это котел на газу, выбор которого зависит от потери тепла дома. Носитель тепла, который начиняет теплом отопительные приборы, циркулирует по трубопроводу. Отопительными приборами могут называться простые радиаторы и такая система, как тёплый пол. Чтобы обеспечить регулировку подачи носителя тепла к прибору отопления, в систему встраивают регуляторы температуры. Использование их в отопительной системе сокращает расходы до 30 процентов. К большим недостаткам данного вида отопления относится сложность оборудования и его монтаж.

 Котел отопления, бесспорно, является сердцем любого жилого дома. Для того, чтобы получить представление о многообразии предложений, давайте подробнее познакомимся с основными типами котлов, их достоинствами и недостатками.

Существует два типа приборов — это настенные и напольные.

 Основное различие между этими двумя типами — это металл, который использовали для изготовления первичного теплообменника. Чаще всего в таких приборах устанавливают стальные или чугунные теплообменники, а в настенных — из нержавейки или меди. Медь и сталь — очень пластичные материалы, которые имеют небольшой вес и высокий КПД, чугун очень хрупкий и неустойчивый к перепадам температуры, но стойкий к коррозии.

 Газовые котлы настенного типа имеют целый ряд преимуществ перед напольными. Основное преимущество — это мощность настенного котла, которая составляет примерно от 12 до 40 к Вт, следовательно, и площадь, которую он сможет обслужить будет достаточно большой.

•  Компактность
•  Небольшой вес
•  Приемлемая цена

•  Неустойчив к коррозии
•  Чувствителен к качеству топлива
•  Энергозависим

• Большая масса и размеры
•  Чувствителен к перепадам температуры
•  В сравнении с настенным, имеет наиболее высокую цену

  Все газовые котлы можно разделить на двухконтурные и одноконтурные.

 1) Котлы одноконтурного типа работают только на отопление помещения. Для получения горячей воды, обязательно нужно будет подключать к котлу бойлер.  2) Двухконтурный тепловой прибор предназначен как для подачи тепла, так и для подогрева воды. Если вы не особо нуждаетесь в горячей воде, то лучше всего использовать проточный двухконтурный.

Пример 1. Одноконтурный газовый котел для отопления

Пример 2. Двухконтурный газовый котел для отопления

  Для более комфортного горячего водоснабжения рекомендуется устанавливать оборудование с уже встроенным бойлером. Это позволяет вам иметь запасы горячей воды, даже при условии отключения газа.

  По способу удаления отходящих газов следует уделить особое внимание 2 типам:

  1) с естественной тягой — эти котлы обычно подключают к шахте дымохода   2) с принудительной системой дымоудаления — при подключении, сквозь стену, выводится специальный коаксиальный дымоход.

Рекомендации по выбору двухконтурного отопления для коттеджа и частного дома:

• Небольшой дом (до 7-9 м высотой), который нуждается в постоянном отоплении зимой, можно обогревать гравитационной системой открытого типа;
• Самотечная система также подойдет для дачных домов, где бывают перебои с электричеством и установлены твердотопливные котлы;
• Если  доме более 2 этажей можно устанавливать отопление вертикального типа с главным стояком, но если комнаты в доме большие, их не получится отопить со стояковой схемой;
• Большие коттеджи более 150 кв.м. по площади необходимо оснащать стабильной принудительной системой с насосом и горизонтальной разводкой;
• При отоплении небольшого дома, подсобки или бани стоит попробовать встречную петлевую систему;
• В коттеджах свободной планировки с большим числом отопительных приборов или с нижней горизонтальной разводкой востребовано кольцо Тихельмана.
• Если трубы будут заливаться в пол, можно попробовать лучевую схему с коллекторами на каждом этаже, чтобы при аварии можно было быстро отключить батарею, не вскрывая полы.

Принцип работы системы отопления

Существует множество схем устройства отопления. Зачастую многие заказчики из-за неопытности совершают ошибки. А компании, предоставляющие данные услуги, пытаются выжать с таких заказчиков побольше денег.

Основное правило любой системы обогрева — замкнутость сети. В простом представлении схема сети отопления выглядит как некое кольцо из трубных соединений, в которых течет вода, постоянно нагреваемая от котла. Этот котел находится в постоянной работе, чтобы в любой последующий цикл течения воды по трубам она не остывала.

Система отопления состоит из:

• соединительных труб;
• арматуры;
• котла для нагревания;
• радиаторов или других приборов отопления;
• насоса для обеспечения нужной скорости текущей по трубам воды;
• расширительного бака.
