Монтаж горизонтальных трубопроводов канализации
Горизонтальные трубопроводы канализации следует прокладывать с уклоном. Безнапорные участки трубопроводов диаметром 40-50 мм следует прокладывать с уклоном 0,03, а диаметром 85 мм и 110 мм — с уклоном 0,02. Наибольший уклон трубопроводов не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м).
При монтаже канализационных трубопроводов раструбы труб и фасонных частей (кроме двухраструбных муфт) должны быть направлены против движения воды.
Запрещается применять одноплоскостные крестовины на горизонтальных участках канализации, отводящей загрязнённые сточные воды. Узлы поворотов самотечных трубопроводов в горизонтальной плоскости следует выполнять не менее чем из двух фасонных частей (два или более отводов, тройник и отвод и т.д.).
В период монтажа открытые концы трубопроводов необходимо временно закрывать инвентарными заглушками. Прокладку отводных трубопроводов от приборов, устанавливаемых в уборных жилых зданий, раковин и моек в кухнях, умывальников и других подсобных помещениях следует предусматривать над полом; при этом необходимо предусматривать устройство облицовки и гидроизоляции.
В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы. Канализационные трубопроводы, прокладываемые в помещениях, где по условиям эксплуатации возможно их механическое повреждение, должны быть защищены, а участки сети, эксплуатируемые при отрицательных температурах, — утеплены.
Для внутренней канализации зданий на вечномёрзлых грунтах следует применять канализационные трубы и соединительные частииз полиэтилена и других синтетических материалов.
Подогрев канализационных стоков в случае необходимости следует обеспечивать дополнительным сбросом водопроводной воды.
Видео: монтаж наружной канализации ↑
Отчет об установке локальной наружной канализации без помощи профессиональных строителей.
Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.
Ливневая и дренажная канализация
На частном участке помимо системы отвода, существует дренаж и ливневый механизм. Схему их строительных работ необходимо тоже выполнять. Производится это от описания всех деталей конструкции прямо к месту, где располагается стояк. Обсудим особенности каждой из систем отдельно.
Составление плана ливневого устройства
Основная цель ливневой канализации – это отвод водного потока, который образуется при выпадении атмосферных осадков
Основная цель ливневой канализации – это отвод водного потока, который образуется при выпадении атмосферных осадков.
Внимание! Сброс дождевых вод в дренажную систему негативно скажется на ее функциональности. Именно по этой причине желательно избегать данной ситуации
В большинстве случаев ливнёвка имеет ряд таких схематических компонентов:
- Дождевик – Элемент из пластика или стали, которые занимается собиранием вод, которые стекают с крыш;
- Трубы, которые занимаются транспортировкой водного потока;
- Колодцы ревизии, которые организовывают прочистку трубопроводов.
Особенности схемы дренажа
Для дренажных систем характерна определенная глубина, так как они в основном занимаются отводом грунтовых вод
Для дренажных систем характерна определенная глубина, так как они в основном занимаются отводом грунтовых вод. Данный механизм защищает фундамент дома от разрушительного действия, и сделать его можно своими руками. При составлении плана следует учитывать следующие показатели;
- Общее количество осадков за год или месяц;
- Особенности рельефа местности;
- Характеристика почвенного покрова;
- Глубина поверхностных вод;
- Предельный максимум отведения водного ресурса за пределы участка.
Внимание! Строительные и проектированные работы с дренажем должны стартовать при первых этапах задумки постройки помещения. Это позволит сэкономить силы и деньги
Любая задача строительного характера должна иметь начало с составления плана или схемы. Возведение канализационной системы своими руками не есть исключением из правил. Если грамотно сделать проект, то объект будет служить вам вечностью и надежностью.
Виды канализации
Проведение канализации в доме предполагает обустройство наружной и внутренней канализации.
Внутренней является разводка труб, монтаж фановой трубы и стояка.
К наружной относится совокупность труб, идущих от дома до септика или станции глубокой очистки.
Схема внутренней канализации
Выбирать схему канализационной системы нужно исходя из планировки каждого дома. Идеально, когда всё сантехническое оборудование привязано к одному коллектору, по которому будет проходить сток вод.
В большом доме, с несколькими санузлами, правильнее предпочесть такой схему, в которой будет минимум две выгребные ямы или септика. А в двухэтажном доме необходимо установить стояки.
Как составить схему канализации для частного дома:
- составьте план дома;
- определите места расположения стояков;
- отметьте места расположения сантехнических приборов и определитесь со способами их подключения;
- изобразите трубы, идущие от фасонных частей и стояка до сантехники, и все элементы соединения;
- проделайте это для каждого этажа;
- определитесь с габаритами фановой трубы и стояка;
- суммируйте длину всех внутренних труб;
- на завершающем этапе составьте схему внешней канализации.
Как выбрать трубы для канализации
Трубы для внешней и внутренней канализации используются разные.
Для прокладки труб внутри применяют поливинилхлоридные и полипропиленовые трубы серого цвета. Для лежаков и стояков используют трубы диаметром 110 мм, а для отвода стоков — 40 и 50 мм. Повороты делают двумя пластиковыми коленами, изогнутыми под прямым углом.
Часто, трубы для внешней канализации имеют оранжевый цвет, диаметр 110 мм и необходимую жесткость. Можно применять и двухслойные гофрированные трубы.
Свойства труб
Чугун:
- долговечные и прочные, предназначенные для больших нагрузок.
- дорогие, тяжелые и хрупкие, коррозия внутренней части может способствовать засорам.
Полипропилен:
- легкие и гибкие, хорошо выдерживают большую температуру воды.
- недостатков нет.
Поливинилхлорид:
- недорогие и легкие, применяются для наружной канализации.
- Хрупкие, большую температуру воды переносят плохо.
Канализация для бани
Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.
Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.
Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.
Порядок устройства канализации для бани
Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.
После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.
По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.
В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
Вентиляция стояков канализации
Во избежание разряжения в канализационных трубах и обратного тока сточных водстояк канализации не должен иметь глухого верхнего конца — вертикальная канализационная труба должна быть выведена на крышу для вентиляции.
Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов.
Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводитсяна высоту: через кровлю или сборную вентиляционную шахту здания:
a) от плоской неэксплуатируемой кровли ………. 0,3 м;
b) скатной кровли ………………………………………….0,5 м;
c) эксплуатируемой кровли …………………………… 3,0 м;
d) обреза сборной вентиляционной шахты …….. 0,1 м.
Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка.
Допускается объединять поверху одной вытяжной частью несколько канализационных стояков.
Диаметр вытяжного стояка для группы объединенных канализационных стояков частного жилого дома, а также диаметры участков сборного вентиляционного трубопровода, объединяющего канализационные стояки, следует принимать не менее 100 мм.
Присоединение дополнительного вентиляционного стояка к канализационному следует предусматривать снизу ниже последнего нижнего прибора или сверху — к направленному вверх отростку косого тройника, устанавливаемого на канализационном стояке выше бортов санитарно-технических приборов или ревизий, расположенных на данном этаже. Сборный вентиляционный трубопровод, объединяющий вверху канализационные стояки, надлежит предусматривать с уклоном 0,01 в сторону стояков.
Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).
Внимание! Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами
Изготовление проекта разводки канализации
Проект канализации удобнее всего делать на поэтажных планах дома, сделав с них копии.
Создание схемы канализации
Сначала на плане указываются все подключаемые к системе приборы – ванны, душевые, раковины, мойки, унитазы. Помимо них нужно не забыть про слив для стиральной машины в канализацию и дополнительные устройства (трапы для сбора воды с пола, плоской крыши, дренаж из системы водоочистки и т.п.).
Затем определяется местоположение стояка и точки вывода стоков из дома. Так как вся основная сантехника подключается к трубам диаметром 50 мм, а унитаз к «сотке», то его желательно размещать в конечной точке магистрали ближе к стояку. В противном случае вся магистраль после унитаза должна будет собираться из труб 100-110 мм.
При строительстве нового дома и прокладке коммуникаций под полом или в подвальной части, трубы, соединяющие сливы сантехприборов со стояком, можно укладывать как угодно. Если такой возможности нет, их ведут вдоль стен, стараясь минимизировать количество поворотов под прямым углом.
Затем выбранную траекторию магистрали проводят на плане, чтобы рассчитать её общую длину и длину труб разного диаметра. Полученные данные необходимо проверить и подкорректировать на месте, так как мелкий масштаб плана может спровоцировать ошибки.
Составление спецификации
Спецификация – это список всех необходимых элементов для сборки канализационной системы. Он включает в себя трубы, различные фитинги для подключения сантехобородувания, создания поворотов и отводов, крепеж, другие приспособления и расходные материалы. В создании спецификации и подсчете количества и параметров всех составных частей системы поможет готовая схема.

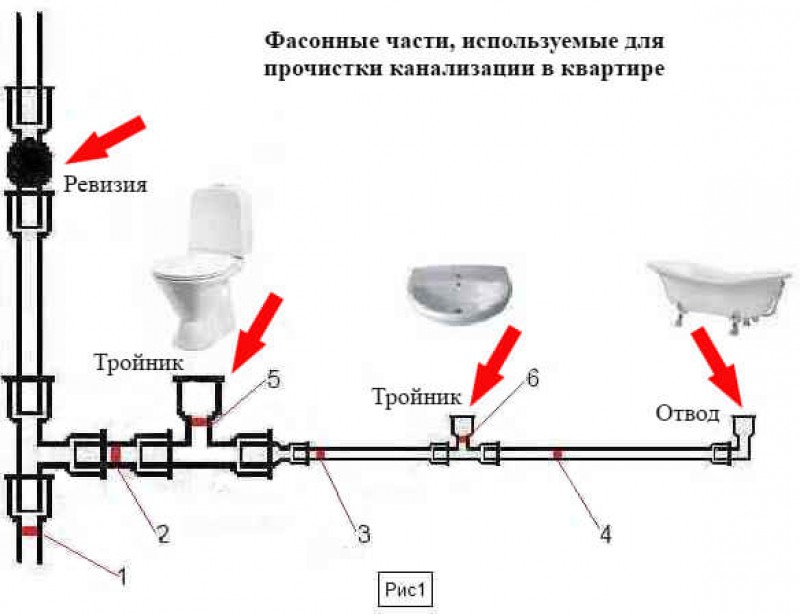

Правильная разводка канализации в частном доме предполагает использование тройников и отводов для врезки в магистраль всех приборов. И эти отводы рекомендуется делать не прямыми, а под углом к основной трубе, чтобы стоки из разных веток не сталкивались, а текли в одном направлении. Это хорошо видно на предыдущем фото.
Если магистраль поворачивает под прямым углом, то поворот рекомендуют делать из двух последовательно соединенных отводов по 45 градусов. Это позволит значительно снизить риск возникновения заторов на этом участке магистрали.
Для подключения стиральной или посудомоечной машины потребуется тройник. К одному его раструбу подключается сифон от мойки или раковины, а в другой через резиновую муфту вводится сливной шланг бытовой техники.
Составляя перечень материалов, нужно детально пройтись по схеме, останавливаясь на каждом узле и определяя способ соединения. Если оборудование уже куплено, желательно проверить его комплектацию и при необходимости внести в спецификацию недостающие элементы.
Например, соединение унитаза с канализационной трубой выполняется с помощью гофрированной трубы, которая не всегда входит в комплект. То же касается сифонов для ванн и раковин, сливных шлангов для стиральных машин и т.д.
Что касается труб, то они выпускаются отрезками разной длины. Чтобы делать меньше стыков, нужно определить длину участков между точками врезки и постараться подобрать для каждого свою трубу. На длинных участках трубы стыкуются друг с другом посредством раструбов, соединительные муфты для этого не нужны.
Если в доме есть оборудованный сантехникой подвальный этаж, и уровень его пола находится ниже уровня входа в очистные сооружения (или ниже колодца централизованной канализационной системы), в спецификацию необходимо включить фекальный насос.

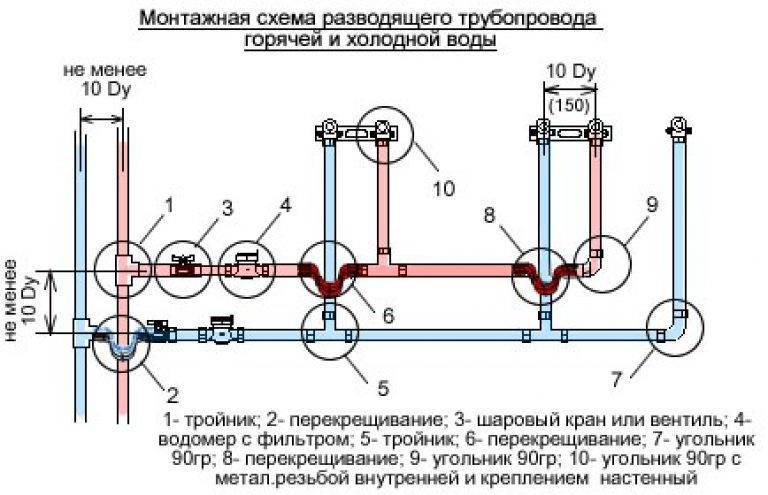

Разводка и прокладка труб
В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации. Выглядят они следующим образом:
- Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
- Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
- При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
- В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
- Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.
При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой. При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом
Смотреть видео
При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео
Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.
Watch this video on YouTube
Утепление трубы канализации
Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:
- стекловата;
- минеральная вата;
- вспененный полистирол, и многие другие.
Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.
Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.
Особенности устройства внутренней канализации
При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:
- устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
- соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
- при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
- при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
- увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
- обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.
Профилактика недопущения запахов канализации в помещение
Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.
Фановая труба служит для:
проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.
Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.
Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.
Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.
В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.
Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.
Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.
Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.
В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.
Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.
Правила устройства наружной канализации
В основе всех правил лежат требования строительных (СНиП 02.04.03-85 «Канализация. Наружные сети и сооружения») и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.
- Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
- Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:
- для выгребной ямы – 15 м;
- для переливного колодца – 12 м;
- для септика – 5 м;
- для станции биоочистки – 3 м.
Расположение автономной канализации
От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода – на 10 м.
Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила
- Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. Кроме того, труба по возможности не должна иметь изгибов и поворотов.
- Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.
На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.
Для этого применяют формулу h2=h1+l*k+g, где:
- h1 – глубина точки входа в колодец;
- h2 – глубина залегания места вывода трубы из дома;
- l – расстояние между домом и накопителем;
- k – коэффициент, показывающий уклон трубы;
- d – разница между уровнем входа и выхода трубы с учетом степени наклона участка.
Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.
Схема канализационной сети
Таким образом, весь процесс проектирования канализации частного дома включает в себя:
- определение количества, местоположения сантехнического оборудования;
- выбор места для проведения центрального стояка и выхода внутридомовой канализации;
- определение способа эвакуации сточных вод: центральная система водоотведения или придомовая линёвка;
- выбор места установки и типа автономной канализации, если таковая требуется;
- разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования;
- указание в схеме места расположения стояка и выхода фановой трубы;
- составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой;
- указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.
Видео — Прокладка канализационных труб
Фановая труба
Угол уклона труб канализации
Схема канализационной сети
Расположение автономной канализации
Прокладка канализации в частном доме
Вариант проектирования канлизации в частном доме
Пример гидрозатвора

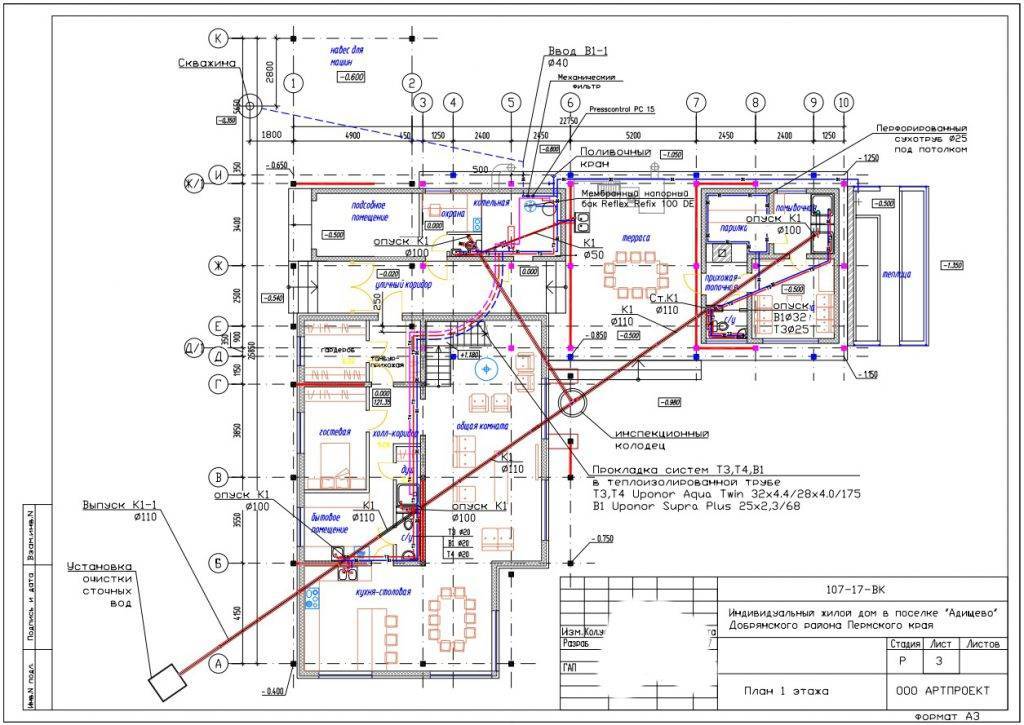

Проект канализации
Проект канализации в частном доме
Разводка канализации в 2-этажном доме
Канализационная разводка в одноэтажном строении – дело куда более простое, чем в многоэтажном. Поэтому стоит рассмотреть пример её укладки в 2-этажном строении. Для внутренней канализации обычно используют ПВХ трубы диаметром в 100 и 50 сантиметров (про фитинги, тройники и колена тоже забывать не стоит).
В двухэтажном доме сделать разводку канализации – довольно сложная задача
Все горизонтальные трубы в жилом доме обязательно должны идти под уклоном от 2 до 15 сантиметров на один погонный метр. Повороты будут более надёжными, если колена будут идти под углом в 45° (в случае, если их 2) или в 30° (если их 3).
Самая распространённая ошибка домовладельцев – это использование одного колена, расположенного под углом в 90°. Так делать категорически нельзя, ведь рано или поздно вода застоится, что приведёт к прорыву трубы. В этом случае действительно актуальна народная поговорка, гласящая, что лучше перебдеть, нежели недобдеть.
Единственный санитарный узел, который подключается к стояку отдельно – это Его Величество унитаз. Все остальные санитарно-технические узлы всегда и при любых обстоятельствах подключаются выше и не от стояка, а посредством трубопроводов.
Примерная схема расположения канализационных узлов в доме из 2-х этажей
