Электропроводка в доме своими руками пошагово

Соединение в распредкоробках

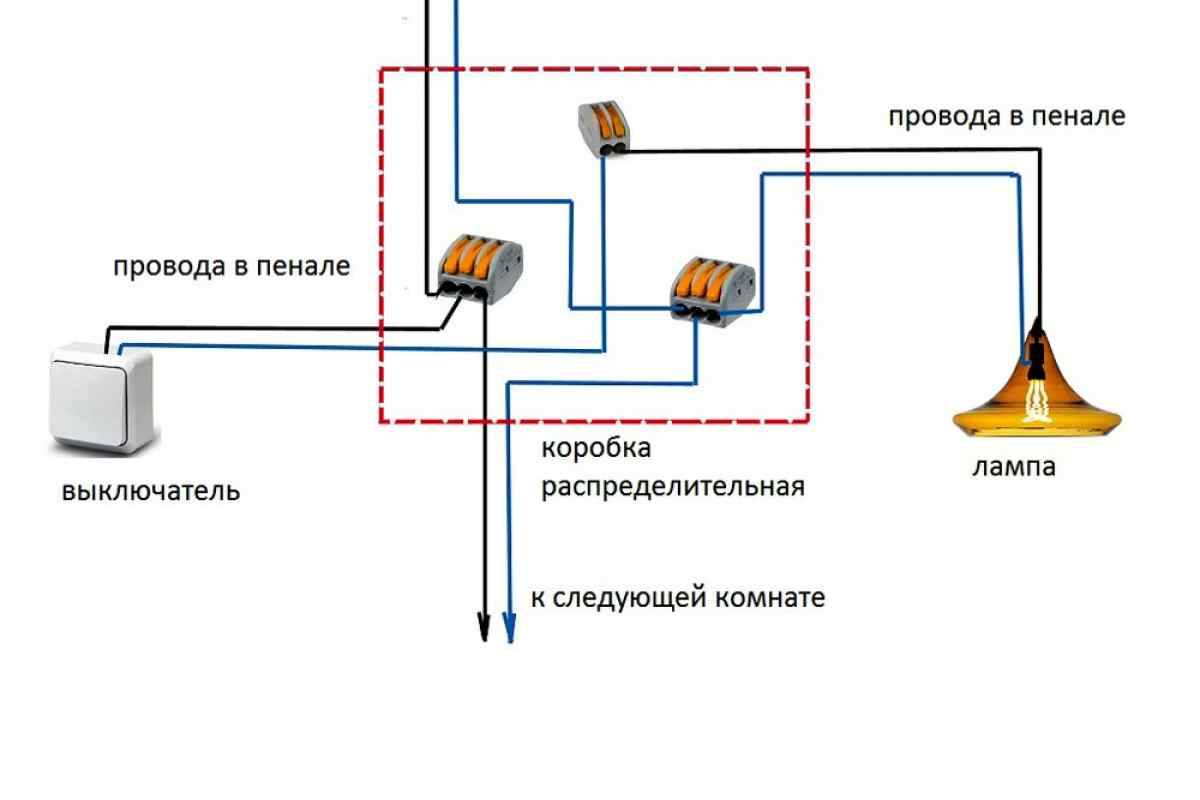

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет. В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

1. Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых приборов.
6. Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
7. Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных проемов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей применяются специальные короба.
11. Любое проводящее электричество соединение должно быть надежно заизолировано.
12. Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Сколько фаз выбрать для частного дома

Выбор типа питания для загородного жилого строения зависит от следующих факторов:

• Предполагает ли владелец дома устанавливать в нем силовое оборудование наподобие деревообрабатывающего фрезеровального станка, например.
• Потребуется ли ему подключать к сети агрегаты, содержащие в своем составе 3-х фазные асинхронные двигатели (включая насосные станции и подобные им машины).
• Планирует ли он покупать в будущем другую технику, способную работать только от трехфазного питания 380 Вольт.

При положительном ответе хотя бы на один из этих вопросов хозяину дома необходимо получить разрешение на оформление соответствующего подсоединения к высоковольтной линии. Для получения официального подтверждения от «Энергосбыта» владелец частного хозяйства должен предоставить убедительные аргументы с расчетом затребованной полной мощности.

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

• Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
• Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Завершающие работы

Завершающим этапом выступает тестирование электросети. Выполняют проверку не только полностью собранной проводки, но и по мере установки контуров.

1. Каждую линию перед подключением к щитку проверяют с помощью контрольки. Делают ее своими руками из 2 кусков провода, патрона и маломощной лампочки. Ноль и заземление линии подключают к щитку напрямую, а фазу – последовательно через контрольку. Если при включении автомата лампочка не загорелась – все в порядке.
2. Если лампочка включается – на линии короткое замыкание. Необходимо отключить автомат и найти причину пробоя.
3. Проверяют каждую розетку, к каждой подключая нагрузку. Прозвонить нужно и каждый светильник.
4. Замыкают выключатели – все провода для них соединяют и закорачивают.
5. Затем всю группу нагружают до максимума, чтобы проверить срабатывание защитного автомата.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Инструменты и комплектующие

Перед началом проведения работ необходимо подготовить все нужные инструменты и дополнительные детали, чтобы ускорить процесс. Инструменты должны быть с изоляционными ручками. Рекомендуется иметь под рукой нож для работы с электропроводкой, пассатижи и отвертки разного диаметра.

Обязательный элемент — электрощиток. Изготовлен он может быть из металла, иногда используется прочная пластмасса. Первый вариант для деревянного строения более предпочтителен. Размеры его различные, поскольку зависят от количества проводов и кабелей, которые будут подключаться. Необходим также электрокабель. Имеет значение не только его толщина, но и количество жил, тип изоляции и внешняя оболочка. Лучше брать изделие из меди, поскольку оно будет лучше проводить электрический ток.

Рекомендуется также заблаговременно рассчитать количество розеток и выключателей в соответствии с потребностями. Для внешней проводки понадобятся также специальные кабель-каналы. Когда получено разрешение на прокладку внутреннего типа, следует позаботиться о приобретении гофротрубы из металла.

Для расчета количества необходимых материалов необходимо учесть все электрические приборы и площадь дома. За номинальную единицу берется показатель в 60 квадратных метров. В случае его превышения на каждый последующий метр потребуется увеличение стандартного количества кабелей и проводов на 1%.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

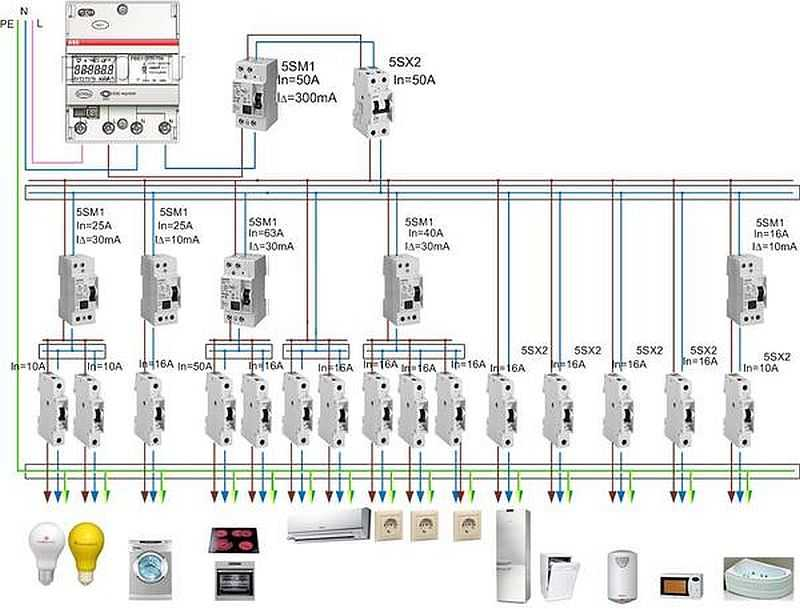

Разбивка потребителей на группы

Перед тем как сделать электропроводку своими руками потребуется проработать вопрос о разбивке имеющихся в доме потребителей на отдельные группы. Его своевременное и правильное решение поможет в достижении следующих целей:

1. Снижение нагрузки на линейные отводы, используемые для подключения отдельных помещений в загородном доме.
2. Удобство управления нагрузками (их оперативным включением и выключением) посредством отдельного линейного автомата.
3. Возможность организации многоуровневой системы защиты линий с помощью нескольких УЗО с различными токами утечки.

Группы потребителей электроэнергии в частном доме

К числу таких особых нагрузок в проекте электропроводки традиционно указываются:

• Теплые полы.
• Мощные кондиционеры.
• Духовки и электроплиты.
• Стиральные машины и другие бытовые потребители с мощностью до 10-ти киловатт.

Кроме того в самостоятельную группу выделяются розетки, установленные в помещениях с повышенной влажностью воздуха (в ванных комнатах, в частности или в подвалах и чердачных помещениях). Розеточные изделия в нескольких соседних жилых комнатах также могут объединяться в отдельную группу. Это же правило распространяется на все монтируемые в частном доме своими руками осветительные приборы (люстры, бра, элементы подсветки и т. п.), которые обычно разбиваются на две-три подгруппы.

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго

Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное

Рекомендуем Вам останавливать выбор на следующих элементах:

• Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
• Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
• Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Особенности расчета материалов и комплектующих

Составив схему, подсчитываем длину кабелей, считаем, сколько потребуется выключателей, розеток и автоматов. Учитываем, будут нужны однофазные или дифференциальные автоматы. Если есть причины опасаться частных скачков напряжения, следует предусмотреть установку стабилизаторов тока.

Следует помнить, что использование штепсельных розеток и выключателей в помещениях с повышенной влажностью (бани, сауны) запрещено. Вход для электробритвы можно подключать через трансформатор.

При составлении схемы учитываются следующие требования:

• материал кабеля и его сечение должны быть подобраны правильно;
• необходимо учесть условия нагревания током;
• должна быть исключена угроза пожара;
• потери при передаче напряжения необходимо сводить к минимуму;
• надежность и долговечность конструкции должны быть максимальны.

Чтобы посчитать сечения кабеля, обратитесь к справочнику электрика. В специальных таблицах подобраны оптимальные параметры.

В данное время для розеток используют медный провод 2,5 кв.мм., для освещения 1,5 кв.мм., для варочной поверхности 6 кв.мм.

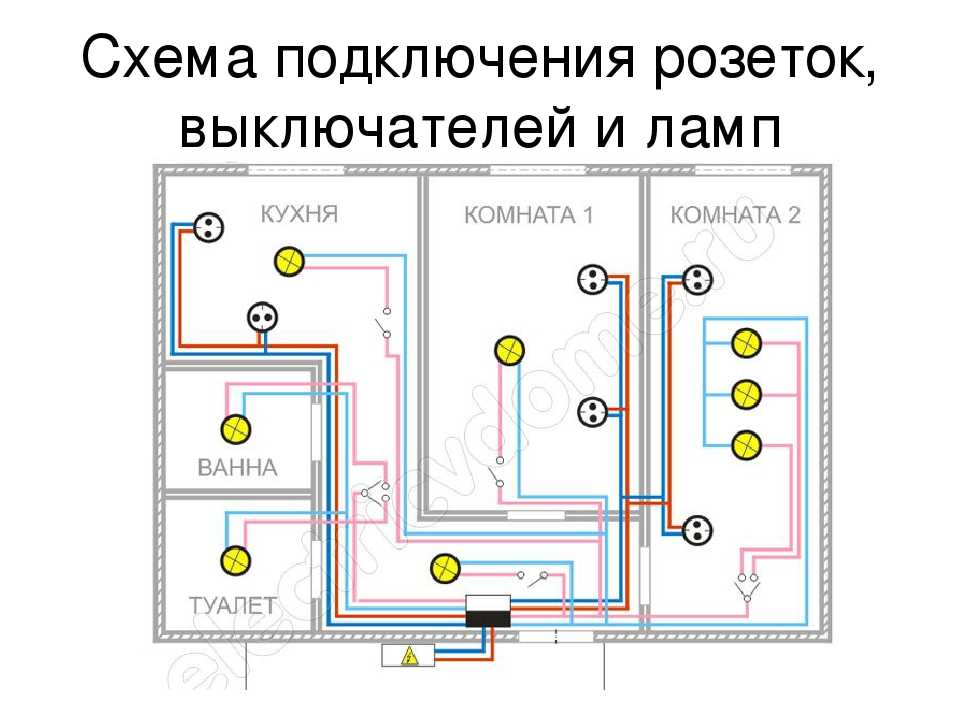

Схема расположения приборов

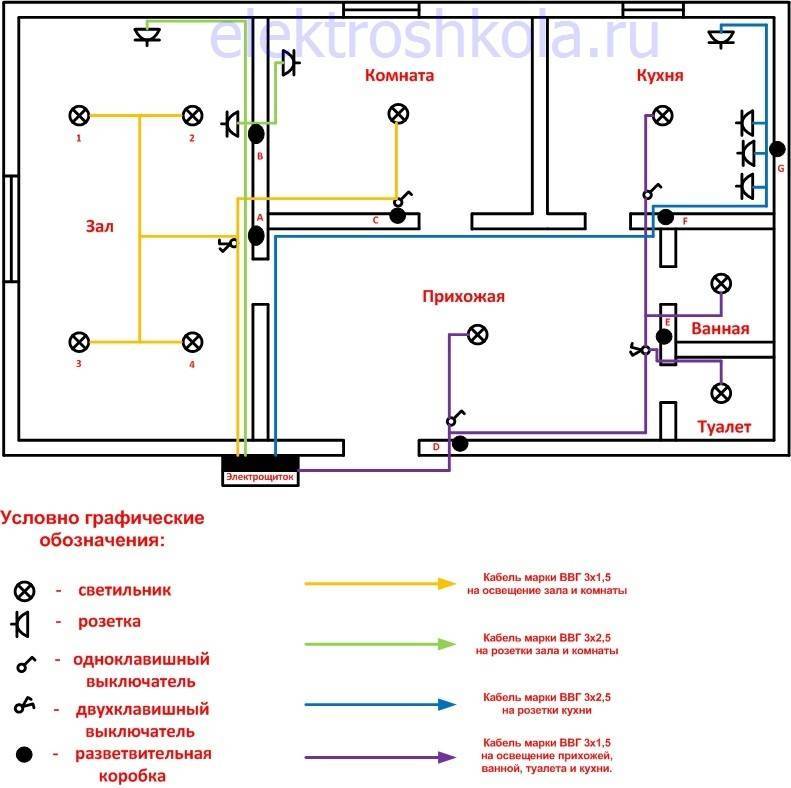

На следующем этапе при составлении проекта чертят подробный план дома с расстановкой мебели. На такой схеме затем отмечают расположение:

• розеток;
• выключателей;
• щитка.

Правильной разводка электропроводки в частном доме может считаться только в том случае, если жильцы после ее реализации получат возможность пользоваться всеми электроприборами с максимальным комфортом. Розетки в современных частных домах обычно располагают на расстоянии в 30 см от пола блоками. При этом монтируют их, конечно же, поближе к самим электроприборам — телевизору, компьютеру.

На кухне блок розеток чаще всего монтируют над столешницей. Исключение в данном случае составляют гнезда для холодильника или электроплиты. Такие розетки обычно располагают за этими приборами в 30 см от пола. Выключатели в частных домах обычно монтируют рядом с межкомнатными дверями на уровне их ручки. В любом случае, по правилам, в современных частных домах на 6 м2 площади помещения должна быть предусмотрена хотя бы одна розетка.

После того как места расположения гнезд подключения будут выбраны, на плане чертят собственно саму схему монтажа электропроводки в частном доме, выделяя для каждой группы приборов отдельную линию, согласно проекту. Каждую такую ветку на чертеже при этом отмечают карандашом определенного цвета.

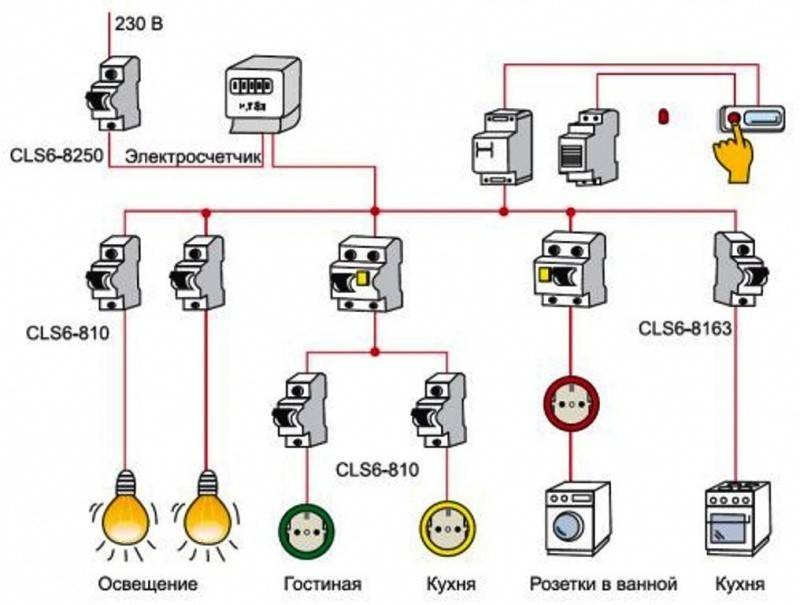

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

После того, как все защитные устройства в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром, чтобы убедиться в правильности проделанной работы. Лучшие для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги проверки готовой проводки стоят не так дорого. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществляйте первые испытания готовой линии.

Вот по такой технологии может быть проведена электропроводка в квартире своими руками. Надеемся, предоставленная пошаговая инструкция, схемы и требования помогли вам выполнить электромонтаж безопасно, а главное — с соблюдением все норм и правил.

Похожие материалы:

• Как заменить электропроводку в квартире
• Замена проводки в хрущевке
• Как выбрать УЗО для квартиры
• Как сделать заземление в квартире
• Схема электропроводки без распределительных коробок

Составление схем электропроводки в частных домах: нюансы выполнения работ

Если к частному дому подведено напряжение 220 В, то никакой разницы в схемах с квартирными, не будет. Исключение составляют лишь трёхфазные системы. И то, отличаться будет лишь разводка в распределительном вводном шкафу. В остальном, при отсутствии в доме бойлера и (или) электроплиты, требующей напряжения 380 В, всё будет одинаковым.

Количество входящих фаз и их распределение

При условии, что со столба на распределительный щит приходит четырёхжильный кабель (380 В), следует понять, как правильно его разделить по группам. Практически каждому домашнему мастеру, который сталкивался с электромонтажом, известно, что при использовании нуля и одной из трёх фаз кабеля с напряжением 380 В получается 220 В. Основная задача данного этапа работ – это равномерное распределение фазных проводов по линиям так, чтобы избежать перекоса и обеспечить работоспособность сети на должном уровне. Существует старая поговорка – не стоит класть все яйца в одну корзину. Применима она и здесь. Если освещение дома разбито на линии, не нужно их коммутировать на одну фазу. Лучше распределить. То же касается и линий силовой группы.

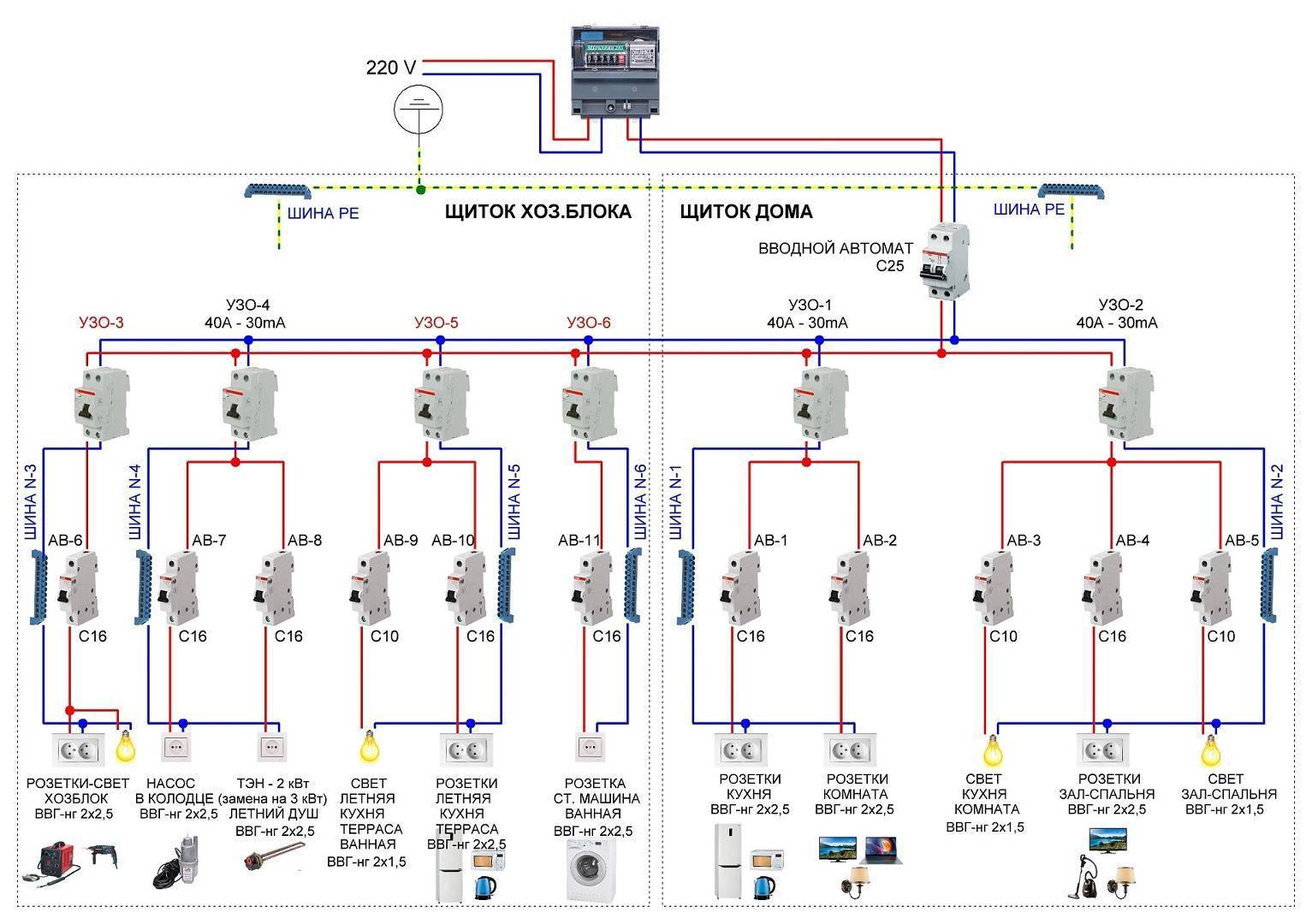

Примеры схем для выполнения работ по электромонтажу

Как и в квартире, проводка от щитка своими руками – это не слишком сложный процесс, для выполнения которого требуется лишь знание некоторых правил и чёткое соблюдение инструкций. Предлагаем ознакомиться с готовыми схемами электропроводки в частном доме. Примеры схем электромонтажа для частных домов:

Необходимые документы

Существует несколько документов, которые содержат основные требования к электропроводке. Рекомендуется изучить их подробно с целью предупреждения осложнений в работе. Наиболее важным считается 7 издание ПУЭ, где изложены принципы проектирования электросети в многоквартирном или частном доме.

Помимо основных положений, документ содержит подробное руководство по прокладке кабелей, установке автоматических выключателей и проведению освещения. Существует также СНиП — документ, описывающий правила подготовки жилого помещения к монтажным работам и требования к использующимся материалам.

Стоит отметить, что источники содержат только конкретную информацию, изложенную техническим языком. Именно поэтому обычный пользователь не всегда может правильно ее растолковать. При необходимости рекомендуется обратиться к специалисту, но наиболее важные моменты следует вынести из первого документа, а другие использовать только в качестве вспомогательных.

Проблемы, обусловленные месторасположением дачного участка

Большинство дачных поселков расположено за чертой города. При этом для их питания, как правило, используются старые линии электропередач. Они не рассчитаны на выдерживание больших перетоков электрической энергии, которые образовались в связи с использованием разнообразной бытовой техники. Это сопровождается периодическими перебоями в электрических сетях, которые могут привести к выходу из строя оборудования, установленного на даче. Для исключения указанной проблемы понадобится использовать высокочувствительные защитные автоматы и стабилизаторы напряжения.

Стабилизатор напряжения для частного дома

На состояние проводки дачного участка сильное влияние оказывает периодичность пребывания в нем. Данный факт необходимо учитывать при выборе способа прокладки проводки, так как без отопления в зимний период времени внутри помещения будет скапливаться влага. Постепенно произойдет окисление контактных соединений, что приведет к короткому замыканию, и как следствие к необходимости проведения восстановительных работ.

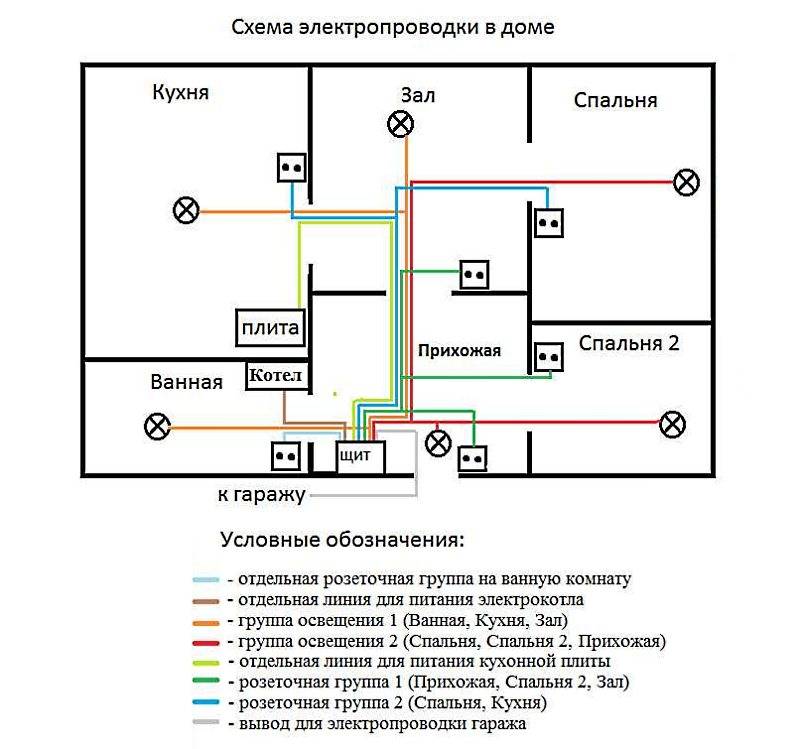

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

• Последовательный;
• Параллельный;
• Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус  – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Цены на проект электроснабжения частного дома, коттеджа

Московская область
До 140 м2	140—250 м2	250—450 м2
Электропроект загородного дома	10 000,00 руб.	73 руб./м2	70 руб./м2
3-9 рабочих дней
Акт скрытых работ	1 400,00 руб.	2 000,00 руб.	3 000,00 руб.
3 рабочих дня
Электроизмерительная лаборатория (с техническим отчетом)	6 900,00 руб.	10 000,00 руб.	12 500,00 руб.
3 рабочих дня
Итого:	18 300,00 руб.	22 500,00 руб.	33 000,00 руб.
Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2.
Обследование объекта оплачивается отдельно
Акт допуска (до 15 кВт)	Временно не выдается!!!
Акт допуска (свыше 15 кВт)	Звоните нам!
Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме — позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Монтаж открытой электропроводки и обзор возможных ошибок

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Самостоятельный монтаж электропроводки в каркасном доме

Схема проводки трехкомнатной квартиры: замена и прокладка кабеля
