Разновидности оконных клапанов вентиляции и их установка

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

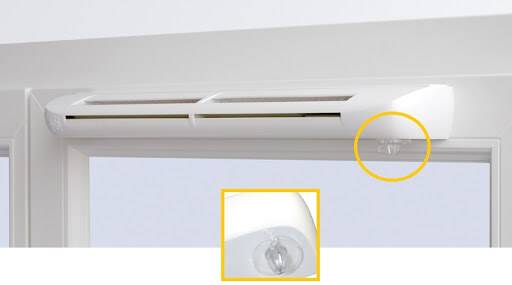

Установка накладного вентиляционного клапана

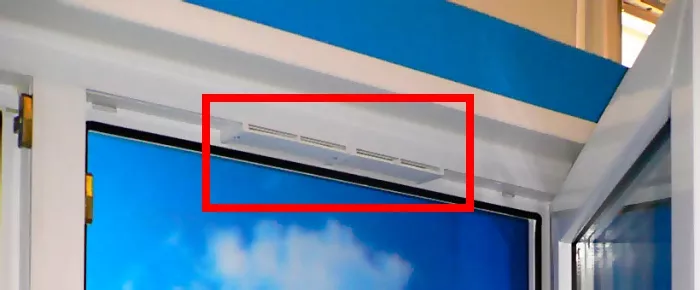

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

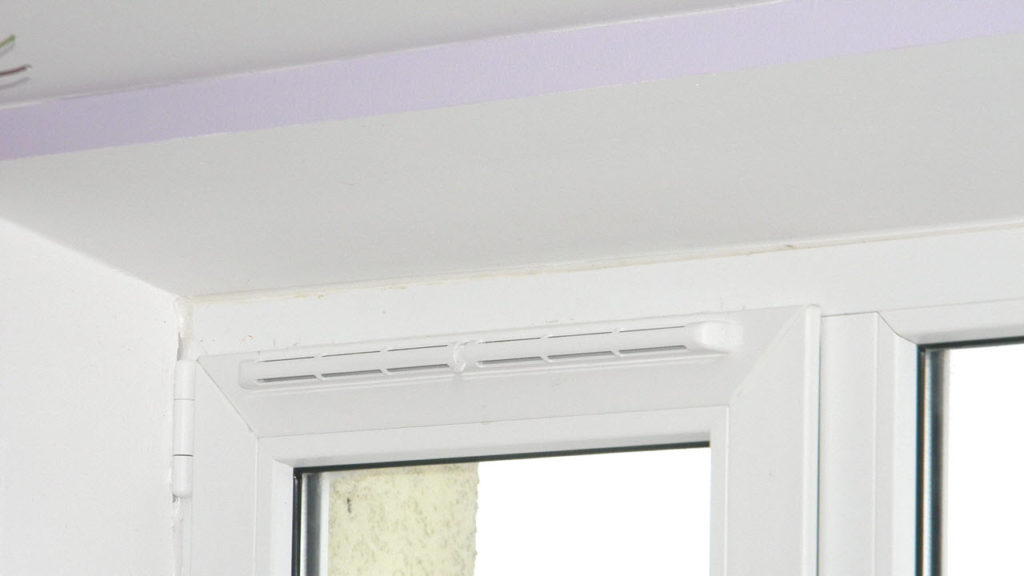

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Как установить приточный щелевой клапан:

Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

1 Нужны ли приточные устройства вообще?

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

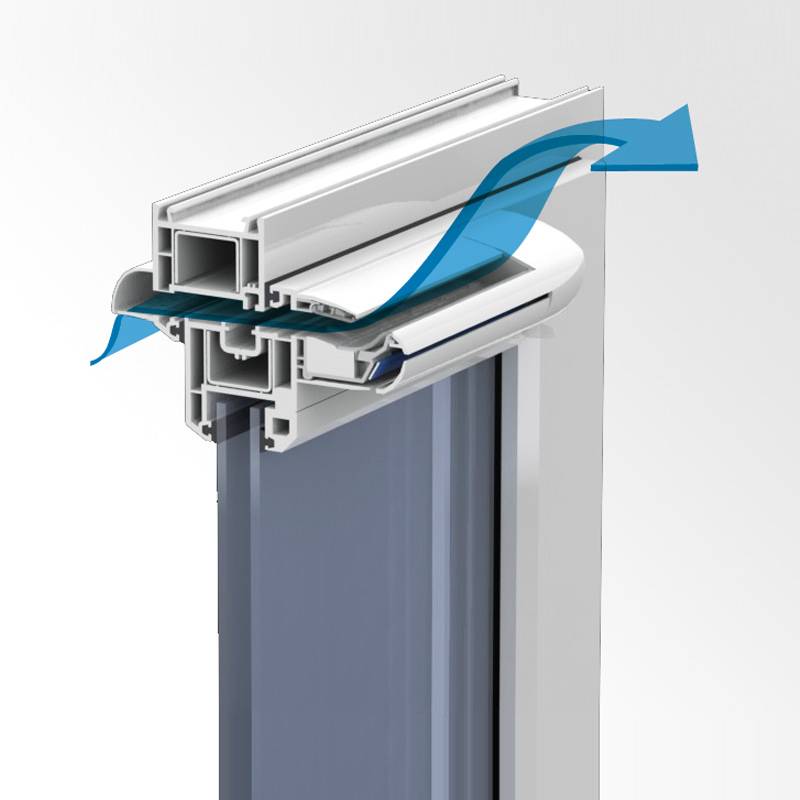

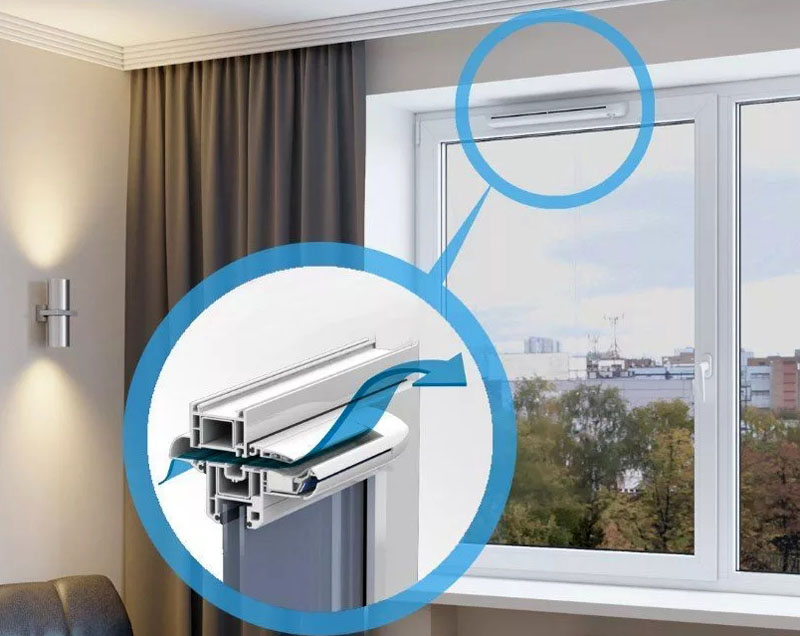

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
в отличие от традиционного проветривания, не возникают сквозняки;
оконный проем никак не изменяется с точки зрения проникновения света;
изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
работу устройства можно корректировать по собственному усмотрению.

Рекомендуем к просмотру видео, где вы увидите, зачем нужны приточные устройства.

Монтаж

Чтобы избежать проблем при установке, рекомендуется подбирать определенные конструкции: фальцевые, щелевые. Окно следует освободить от посторонних предметов, убрать штору. Для монтажа в притворе окна необходимо срезать часть уплотнительного шнура на раме и створке.

Это легко сделать своими руками, используя канцелярский нож. Сам клапан крепится посредством дюбелей к створке окна.

Для установки фальцевой конструкции потребуется 3 самореза, между ними прокладывается уплотнитель, который идет в комплекте. Обычно достаточное количество материала закладывается производителем. Посредством саморезов клапан крепится к профилю окна.

Уход и обслуживание

Учитывая, что вместе с воздушным потоком в помещение проникает пыль, нужно периодически выполнять очистку прибора вентеляции. Достаточно делать это один раз в год. С помощью мягкой тряпки протирается пластиковая поверхность и уплотнитель. Регулировка механизма предпочтительна, потому что конструкция, характеризующаяся неизменными параметрами потока воздуха, не обеспечивает оптимальные условия в помещении.

Наилучшим вариантом является устройство с автоматикой, в таких моделях предусмотрены датчики гигрорегулирования. Принцип их действия основан на отслеживании показателей влажности воздуха в помещении, в соответствии с этим происходит сужение или расширение проточного канала.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в комнате. Если планируется монтаж собственными силами, рекомендуется выбирать модель щелевого или фальцевого типа. Причем второй вариант проще реализовать, так как для щелевого вида требуется сделать ровную прорезь в профиле. При условии правильной установки можно избежать ряда проблем: конденсат на окнах, сквозняки, неэффективный воздухообмен в комнате.

Для обеспечения помещения свежим воздухом и для предотвращения развития плесени сейчас могут использоваться вентиляционные оконные клапана. Устанавливаемые в раму, они практически незаметны как внутри комнаты, так и снаружи.

Применение вентклапанов для окон (или проветривателей) позволяет обеспечить приток свежего воздуха и продлить срок эксплуатации фурнитуры.

Принцип работы

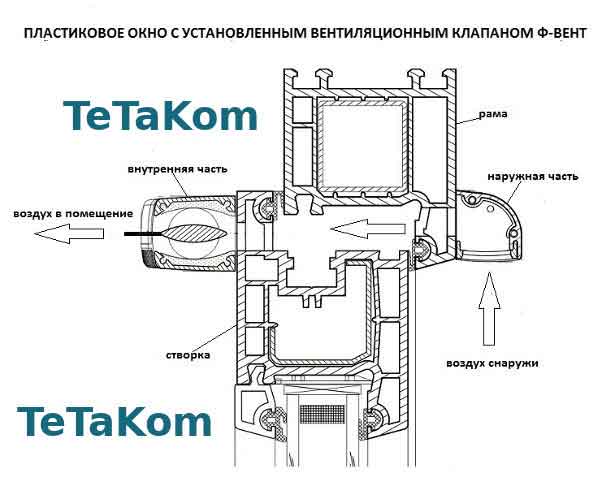

Функционирование этого элемента происходит следующим образом:

Воздух поступает в телескопическое отверстие;
Очищается от некоторых вредных элементов;
Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Оконные ручки с приточными клапанами

Ручка-клапан устанавливается вместо стандартной оконной ручки, при этом все функции открывания сохраняются, а дизайн окна почти не меняется.

Монтаж

Для монтажа клапана-ручки нужно снять штатную ручку, просверлить в оконном профиле 5 отверстий диаметром 10 мм для поступления воздуха и закрепить устройство с помощью винтов.

Производительность

Отверстия для поступления воздуха в клапане-ручке небольшие, поэтому и пропускная способность невысокая — до 9 м³/час, этого притока воздуха недостаточно даже для одного человека.

Управление

Интенсивность проветривания регулируется при помощи заслонки-рычага.

Влияние на звуко- и теплоизоляцию окна

Как и фальцевый клапан, ручка-клапан снижает звуко- и теплоизоляцию окна — в комнату будет поступать шум с улицы, а при холодной погоде температура в помещении снизится.

Фильтрация воздуха

Внутри клапана-ручки размещается фильтр грубой очистки, который задерживает крупную пыль, пух и насекомых. Фильтр не задерживает мелкую пыль, аллергены, выхлопные газы и неприятные запахи. Такая фильтрация воздуха недостаточна для людей, которым важна тонкая очистка воздуха, и аллергиков. О том, какая фильтрация воздуха необходима для людей с аллергией на пыльцу читайте в статье «Аллергия на пыльцу: как защититься от пыльцы растений в сезон аллергии».

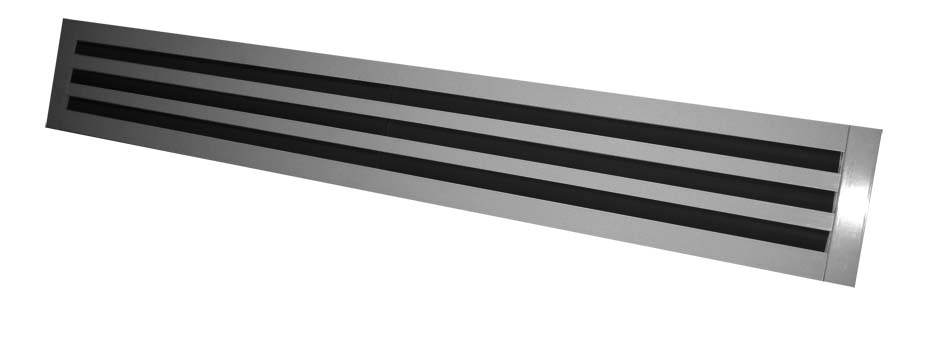

Щелевые приточные клапаны на окно

Щелевые клапаны — это более сложные в монтаже устройства, так как их установка требует фрезеровки отверстий в оконном блоке.

Клапаны этого вида могут состоять только из внутреннего блока или из двух блоков: один размещается в помещении, второй устанавливается со стороны улицы — он защищает устройство от дождя и снега.
