Покупка внутреннего блока кондиционера: размеры, типы, габариты

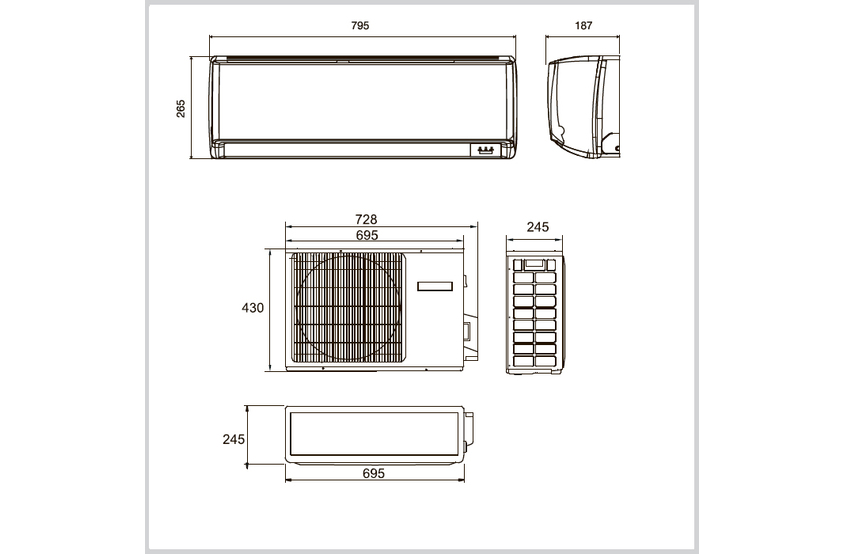

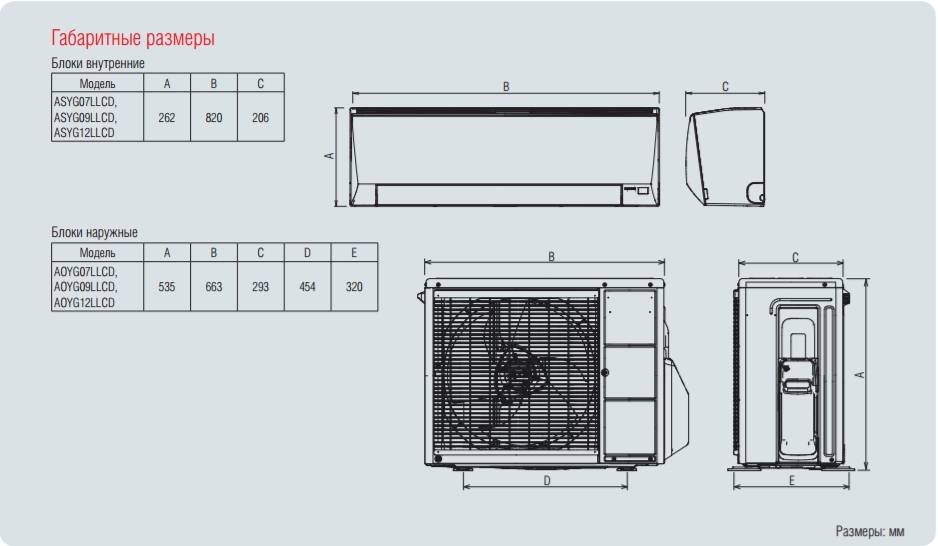

Стандартные размеры кондиционеров (высота, ширина, глубина)

Кондиционеры подразделяются на три основных категории:

1. промышленные;
2. полупромышленные;
3. бытовые.

Дополнительно разделяются на устройства по мощности:

• малой;
• средней;
• высокой.

Стандартные блоки кондиционеров имеют прямоугольную форму, размер которой зависит от показателей высоты, глубины, а так же ширины.

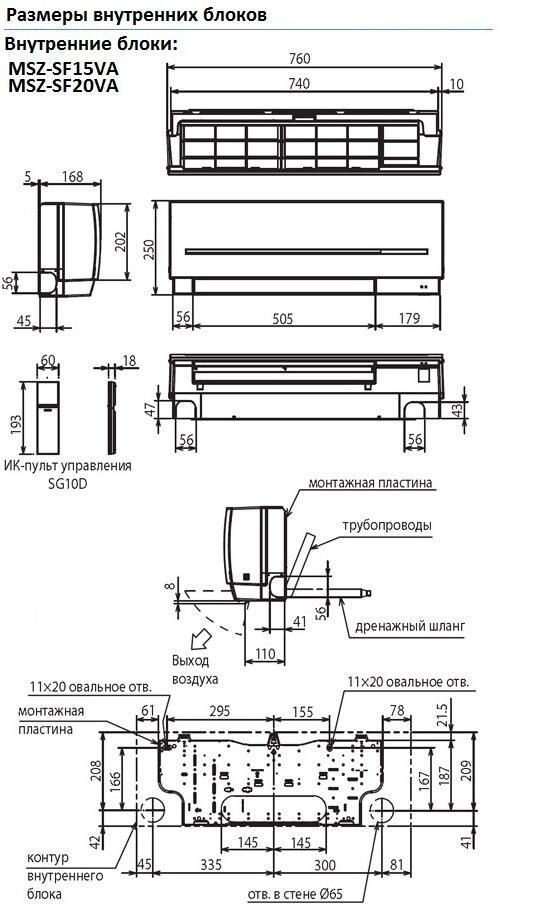

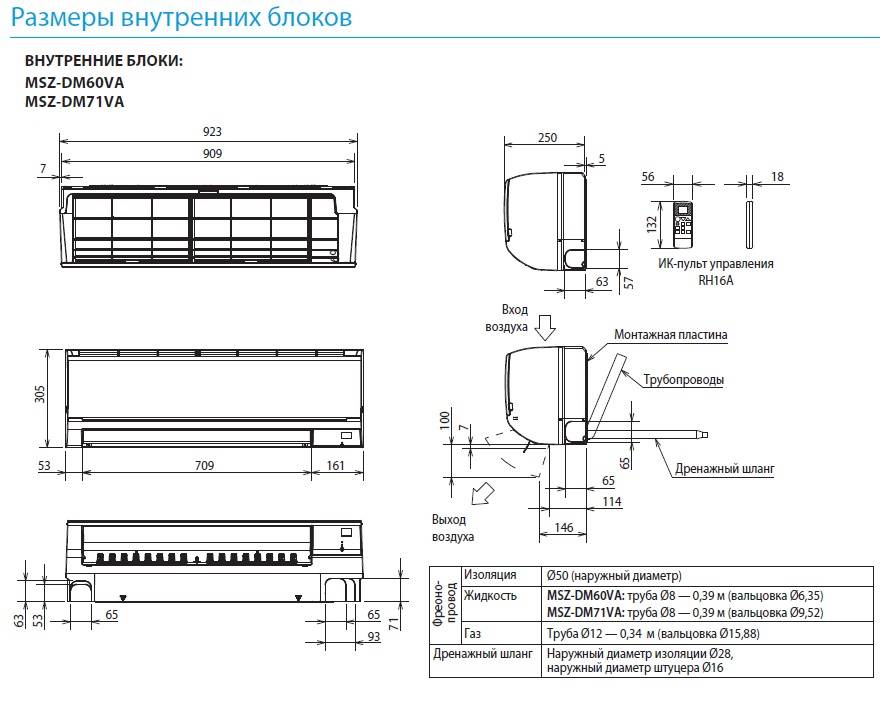

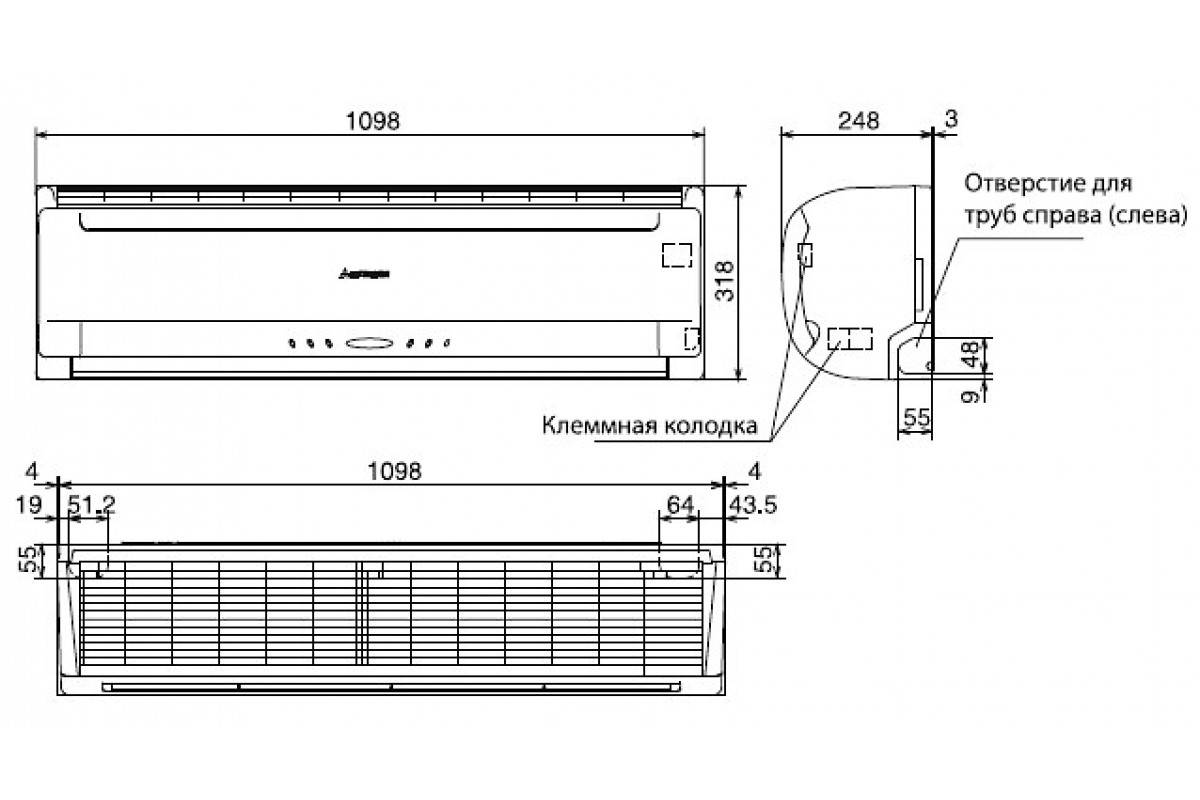

Внутренний блок

Минимальные размеры внутреннего блока среднестатистической сплит-системы сводятся к следующим показателям:

• высота — 24-28 см;
• ширина — 70-80 см;
• глубина — 18-25 см.

Как правило, бытовые сплит-системы оснащены прямоугольным внутренним модулем. В некоторых случаях производители отходят от среднестатистических показателей в особенных моделях. Например, в продаже можно встретить настенные кондиционеры, которые имеют глубину внутреннего блока 18-20 см, ширину — от 85 до 90 см, а высота может достигать 30-33 см.

В других случаях изменённые характеристики высоты-глубины-ширины обоснованы нестандартной формой внутреннего блока. К примеру, в продаже встречаются кондиционеры с вертикальным расположением, длина и ширина внутреннего модуля которых приравнивается к показателям 0.5-1 метр включительно.

Так же в продаже попадаются кондиционеры колонного типа, которые монтируются у пола. Высота таких сплит-систем составляет до 1,50 метра включительно, а показатели глубины и ширины составляют 70-80 см.

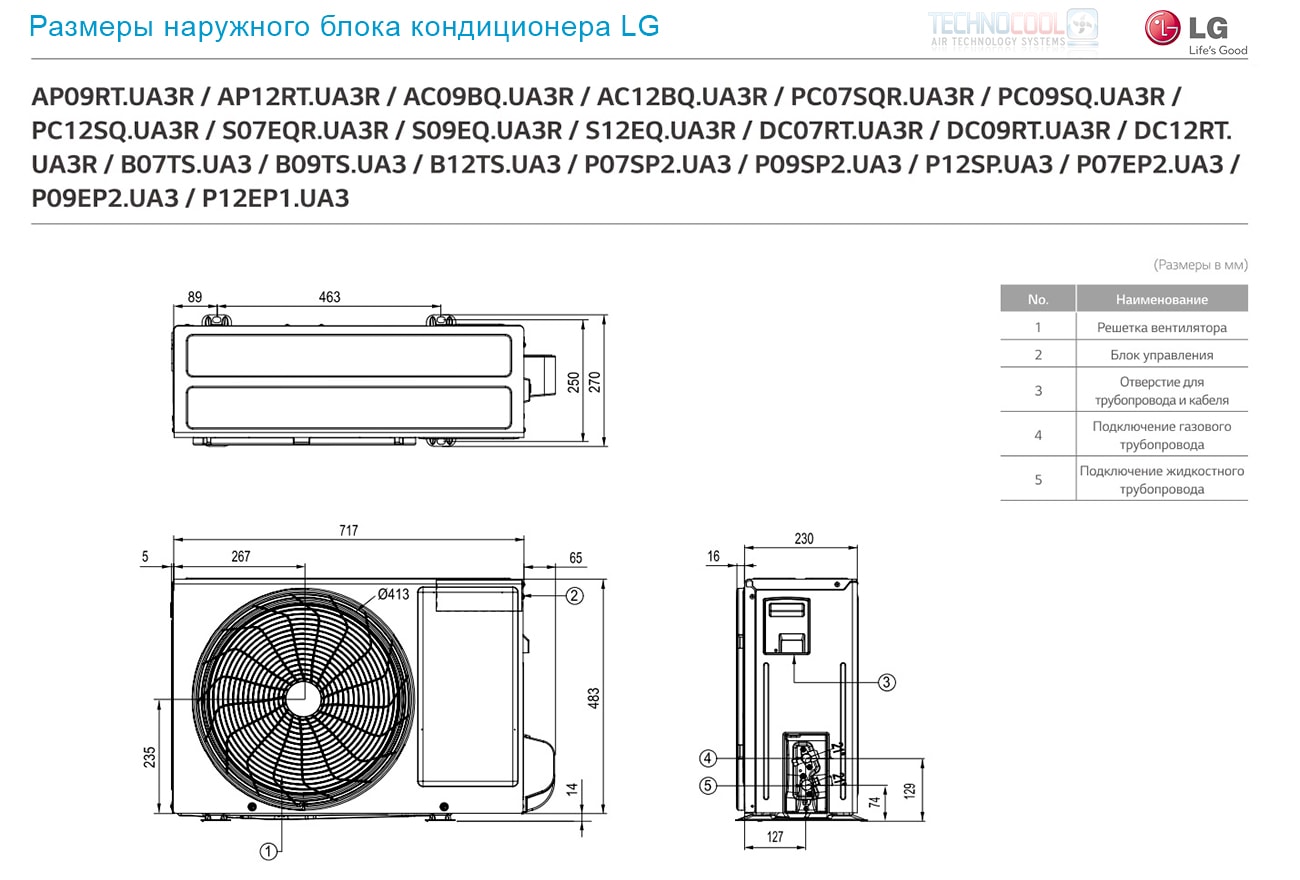

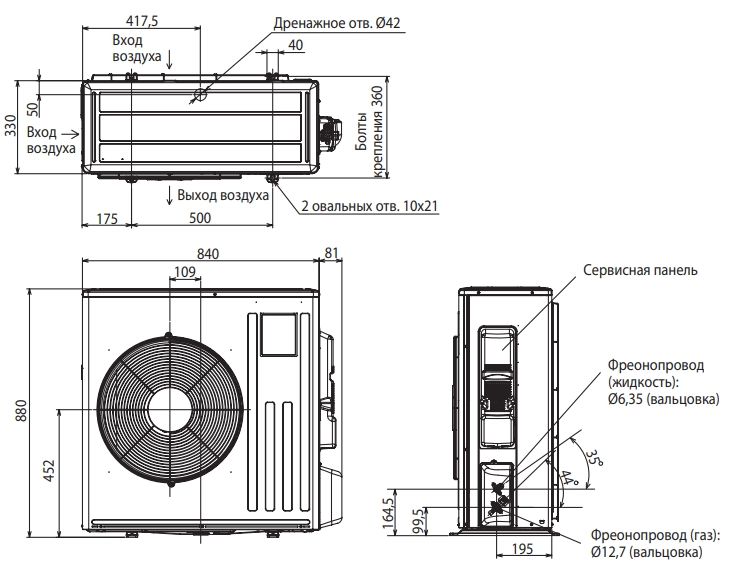

Внешний блок

На размер внешнего блока влияет его форма. Чаще всего внешний модуль выполнен либо в квадратном, либо в прямоугольном исполнении.

То есть показатели габаритности внешнего блока напрямую зависят от производительности, а значит итоговой мощности сплит-системы. Таким образом, маломощные, компактные кондиционеры располагают внешним блоком:

• высота варьирует от 42 до 60 см;
• ширина — в пределах 66-80 см;
• глубина — от 23 до 30 см.

Средние по производительности и мощности сплит-системы имеют внешний блок, высотой до 70 см. Ширина — примерно 85 см. Глубина — 30 см.

Наиболее мощные и производительные сплит-системы оснащены внешними блоками высотой до 65 см, шириной — в пределах 80-86 см, а глубиной — от 30 до 32 см.

Мобильная сплит-система

Мобильные кондиционеры приравниваются к сверх-лёгкой категории, и способны стабилизировать температурный режим исключительно в небольших помещениях. Длина таких сплит-систем не превышает 70 см.

Конструкция и устройство кондиционера?

Наружный блок кондиционера состоит:

1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
2. Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов.
4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех коммерческих кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Внутренний блок кондиционера состоит:

 Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

1. Фильтр грубой очистки — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
2. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
3. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
4. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
5. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
6. Вентилятор — имеет 3 — 4 скорости вращения.
7. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса.
8. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
9. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
10. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Фильтры как маркетинговый ход

В любом кондиционере имеется фильтр, через который пропускается воздух для очищения. Фильтрующие элементы необходимо периодически очищать и мыть. Замена может потребоваться в крайних случаях, обычно один фильтр служит наравне с кондиционером. Фильтрующие элементы делятся на две категории.

Фильтры грубой очистки или предварительные защищают кондиционер от попадания внутрь загрязнений, пыли и прочих посторонних элементов. Предварительные фильтры делаются в виде сетки с мелкими ячейками, которая улавливает частицы больше 2 мкм. Они создаются из металла и пластика, также отличаются типом переплетения нитей. Плоский вариант менее эффективный, чем объёмный.

Фильтры тонкой очистки улавливают частицы, размер которых не превышает 2 мкм. С этими фильтрующими элементами не всё так просто. Их существует огромное количество, которое постоянно растёт:

• адсорбирующие;
• угольные;
• цеолитные;
• плазменные;
• электростатические;
• ультрафиолетовые;
• фотокаталитические;
• антибактериальные;
• антиоксидантные;
• с витамином C.

Далеко не все из них оказываются действительно эффективными. Некоторые и вовсе, кроме высокой стоимости, ничем не отличаются от обычных фильтров тонкой очистки. На этой теме производители кондиционеров активно зарабатывают, пуская «пыль в глаза» потребителям. Обычно именно фильтры описываются наиболее красочно, а действительно важные характеристики остаются в стороне.

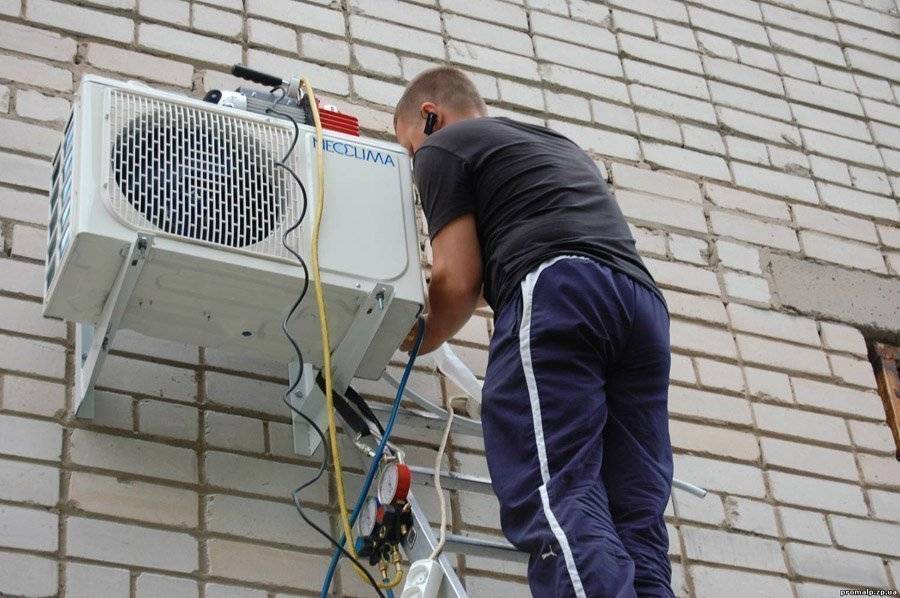

Процесс установки

Пошаговая инструкция монтажа внешнего блока кондиционера:

1. Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
2. В стене делаются отверстия для кронштейнов.
3. В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
4. Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
5. Проверяется прочность, надёжность и устойчивость.
6. С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
7. В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.
8. После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
9. Надевается защитный короб.
10. Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.

Особенности установки кондиционера

стандартное расположение возле окна

Монтаж настенного комнатного модуля может быть очень разнообразным. Чаще всего блок закрепляют справа или слева от окна и как можно ближе к наружному, чтобы протяженность трассы не превышала рекомендуемую длину в 5 метров. Если по необходимости эти значения увеличены, то магистраль зашивается в штробу в стене или аккуратно укладывается в декоративный пластиковый короб вместе с остальными соединительными коммуникациями.

Другие типы внутренних блоков монтируют в отведенных для них местах:

• канальный – в подвесной конструкции потолка комнаты или, чтобы избежать шума, в нежилом помещении – в кладовке, коридоре, уборной;
• кассетный – в подвесной конструкции потолка так, чтобы обдув из решетки шел не на места пребывания людей, а в неиспользуемую зону;
• напольно-потолочный – на стене в 15-20 см от пола или на потолке в месте, откуда воздух будет расходиться по всей поверхности;
• колонный – на ровном прочном полу.

На внутренний блок не должны попадать прямые лучи солнца, также исключается любое воздействие на него источников тепла.

Внутренний блок кондиционера на лоджии

блок на лоджии с вынесенным оконным проемом

Иногда заказчик может потребовать произвести установку внутреннего блока кондиционера на лоджии, объясняя это боязнью простыть, ограниченностью пространства в помещении, нежеланием штробить стену или иметь длинную трассу, упакованную в короб. Еще причиной такой просьбы может стать невозможность найти зону в комнате, которой не пользовались бы жильцы. Такое происходит при большой скученности людей в одном помещении.

Возможна ли установка внутреннего блока кондиционера на лоджии, если да, то какие требования должны быть учтены?

• Исключается попадание теплого воздуха через окно и щели под ним. Стекла завешивают плотными шторами, а стенам обеспечивают герметичность;
• Необходимо вынести дверной и оконный проемы между жилой зоной и лоджией, чтобы обработанный воздух свободно циркулировал по всей территории;
• Отдают предпочтение инверторным моделям, чтобы при сильной нагрузке (а она будет обязательно при таком расположении устройства) компрессор не работал в постоянном режиме старт-стопа;
• Мощность по холоду берут с хорошим запасом, так как для достижения в комнате 22°C на лоджии придется ставить 18°C.

Даже при выполнении требуемых условий проблемы возникают регулярно. Во-первых, все равно будет ощущаться разница температур. Проще говоря, на лоджии будет северный полюс, в то время как в комнате лишь немного станет прохладней. Во-вторых, потенциал даже инвертора все равно израсходуется гораздо быстрее.

Способы крепления кондиционера к стене или потолку

крепление на монтажную пластину

В зависимости от типа внутреннего блока существует два вида его крепления к стене или потолку. Бытовые сплит-системы вешают на монтажные пластины. Это происходит по следующей схеме:

• сверлятся отверстия в стене;
• в них вставляются дюбеля;
• прикручивается монтажная пластина;
• на нее вешается кондиционер.

Таким образом происходит крепление внутреннего блока к стене только у настенных моделей. Коммерческие модули закрепляют специальными шпильками по другой схеме:

• размечают на потолке места креплений;
• сверлят отверстия;
• вставляют цанговые крепления;
• в них вкручивают шпильки;
• на шпильки вешают блок;
• закручивают гайки.

Принципиальные электрические схемы кондиционера

Для корректной установки внутреннего модуля используют принципиальные электрические схемы кондиционера, на которых указаны все межблочные соединения и места их подключения. Без них проводить монтаж нельзя, так как единой схемы не существует, а для разных типов модулей они совершенно различны. Тоже самое касается on/off и инверторных сплитов.

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

• фильтр для фреона;
• компрессор;
• вентилятор;
• конденсатор;
• четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
• плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
• штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
• крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

• Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
• Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
• Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
• Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
• Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
• Плата управления с микропроцессором.
• Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
• Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Вопрос цены

В современных модификациях кондиционеры типа сплит-системы стоят недешево, что во многом объясняется сложностью конструкции. Даже в начальном сегменте стоимость кондиционера с выносным блоком редко составляет менее 20 тыс. руб. Конечно, можно найти и варианты за 15 тыс. руб. от малоизвестных брендов, но их качество вызывает сомнения и у специалистов, и у самих пользователей, которые часто жалуются на неполадки.

Достойные по качеству модели предлагают компании Fujitsu, Daikin, Mitsubishi и т. д. Средняя стоимость кондиционера из ассортимента данных фирм варьируется в диапазоне 30-40 тыс. руб. При этом наиболее технологичные и производительные комплекты могут оцениваться и в 70-80 тыс. руб.

Общие сведения

Перед тем как выбрать оптимальный вид и размеры внутреннего блока сплит-системы, необходимо подробно изучить его устройство и принцип работы. Эта информация поможет подобрать максимально эффективный вариант, который идеально впишется в интерьер помещения и займёт минимум свободного пространства.

Стоит ли разбирать внутренний блок, для сервиса кондиционера

Устройство внутреннего блока

Внутренний модуль кондиционера относится к технически сложным конструкциям. Он включает в себя большое количество основных элементов и несколько дополнительных деталей. При правильной сборке это даёт возможность получить эффективное устройство, которое будет поддерживать заданные температурные условия в помещении.

Разбираем внутренний блок кондиционера для чистки

Принцип работы и дополнительные функции

Блок сплит-системы не отличается сложностью действия. В нём легко может разобраться не только высококвалифицированный специалист, но и человек, который впервые его рассматривает. Работа устройства возможна благодаря хладагенту. Он представляет собой жидкий газ (фреон), который помогает охладить горячий воздух до нужной температуры.

Функционирует аппарат по следующему принципу:

Кроме того, составные части кондиционера, основной модуль которого расположен внутри помещения, могут содержать несколько вспомогательных электронных устройств, облегчающих управление и добавляющих новые возможности. Среди них выделяются такие:

• датчик самодиагностики, позволяющий обнаружить некоторые неисправности и предупредить о них владельца устройства;
• функция управления прибором со смартфона;
• устройства, поддерживающие автоматическую работу аппарата на заданном режиме;
• жидкокристаллический дисплей, на который выводится вся информация о работе блока.

Установка внутреннего блока кондиционера Daikin FTXB25C/RXB25C

Маленькие мобильные кондиционеры

Обычно мобильные кондиционеры маленькие априори. Однако есть и довольно большие модели с шириной более 60 см. Мы отобрали лучшие компактные мобильные кондиционеры с шириной до 50 см. В рейтинг попали только те модели, о которых положительно отзываются покупатели.

1 место – Electrolux EACM-10DR/N3 (412 долларов)

Отличный мобильный кондиционер, который обойдется покупателю в 412 долларов. Это весьма производительный мобильный блок, рассчитанный на использование в помещении с площадью 24 квадратных метра.

Его размеры следующие: 45×74.7×38.7 см, и одно из главных его преимуществ – это именно небольшие габариты. Стоит отметить, что это довольно серьезная модель. Здесь два раздельных воздушных контура, благодаря которым производительно по холоду сильно повышается. О модели положительные отзывы, поэтому мы поставили ее на первое место.

2 место – Electrolux EACM-12EZ/N3 (447 долларов)

Мобильный блок с производительностью 8.167 м3/мин и мощностью 3500 Вт в режиме охлаждения. По сравнению с предыдущей моделью это более компактный кондиционер с размерами 43.6×74.5×39 см.

Это прекрасная модель с хорошим качеством сборки, пластиком и высокой производительностью. Стоит, впрочем, отметить: некоторые покупатели жалуются на шум и отсутствие возможности регулировать поток воздуха – это его недостатки. Пожалуй, единственные.

3 место – Electrolux EACM-12EW/TOP/N3_W (342 доллара)

Мобильный моноблок стоимостью 342 доллара и следующими размерами: 43.6×79.7×39 см. Его производительность ниже по сравнению с предыдущими и составляет 4.83 м3/мин. Пожалуй, именно поэтому стоимость модели ниже. Тем не менее, кондиционер обеспечит комфортный микроклимат в помещении площадью до 25 квадратных метров.

Качественная сборка и хорошие материалы, низкий шум при работе и полная комплектация – вот его преимущества. Пожалуй, самым компактным эту модель не назовешь, однако она все равно заслуживает внимания как небольшой мобильный кондиционер для дома.

4 место – Zanussi ZACM-09 MP/N1 (370 долларов)

Производитель Zanussi в плане разработки мобильных кондиционеров не отстает и предлагает нам модель Zanussi ZACM-09 MP/N1 стоимостью 370 долларов. Производительность этой модели небольшая (5.4 м3/мин), однако ее вполне достаточно для создания прохлады в помещении площадью 25 квадратных метров.

Размеры следующие: 35x70x32.8 см. Сам же кондиционер собирает положительные отзывы, что не удивляет. Это качественный и надежный девайс от японского производителя, который уже давным-давно зарекомендовал себя с хорошей стороны.

5 место – Zanussi ZACM-07 MP/N1 (335 долларов)

Единственное отличие этой модели от предыдущей – производительность. Этот мобильный кондиционер создает воздушный поток мощностью 4.9 м3/мин и предназначается для использования в помещении площадью 20 квадратных метров. В остальном, отличий нет. Это компактный и хороший мобильный блок, который будет служить долгие годы.

Технические консультанты компании Термомир подскажут размеры внутреннего блока кондиционера и помогут выбрать нужную модель.

Кондиционер – наиболее эффективный способ обеспечить приятный климат в помещении летом и даже зимой. Самыми популярными и распространенными видами кондиционеров считаются сплит-системы. Они являются самыми тихими кондиционерами, состоят из внешнего блока и настенного внутреннего блока, устанавливаемого в комнате. Установка наружного блока допускается как на фасаде здания, так и на лоджии/ балконе или на крыше.

Хорошие и недорогие сплит-системы представлены на данной странице и в меню официального сайта Термомир. Подготовить расчет мощности, подсказать цены и ТОП рейтинг лучших кондиционеров по надежности и качеству, выбрать и заказать кондиционер вам помогут наши технические специалисты.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.
