Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

Сортамент гнутого швеллера по ГОСТ 8278-89

Сортамент швеллера гнутого соответствует стандартам: • равнополочного сечения — ГОСТ 8278-89; • неравнополочного сечения  — ГОСТ 8281-80. Номер гнутых швеллеров в таблице сортамента соответствуют его размеру, выраженному в cм. В маркировке холодногнутый профиль имеет нумерацию, состоящую из трех цифр. Обозначение по ГОСТ отображает расстояние  в миллиметрах: между гранями, ширина грани, толщина стенки металла. Наиболее ходовые размеры швеллера гнутого: 60х32х4, 60х40х4, 80х40х3, 80х40х4, 80х50х4, 80х60х3, 80х60х4, 100х50х3, 100х50х4, 120х60х4, 140х60х4, 160х80х4, 180х80х5, 200х100х6.Например в обозначение швеллера по маркировке 40х30х2,5 легко узнать, какие размеры имеет гнутый профиль: 40 — это расстояние между полками (мм), 30 — ширина полки (мм), 2,5 — толщина стенки (мм).

Вес швеллера гнутого в сортаменте может варьироваться в зависимости от его габаритов. В представленной таблице массы 1 погонного метра швеллера гнутого, разброс значений теорвеса обеспечивается за счет различной высоты стенок и толщины полок. Удельный вес П-образного профиля стартует с отметки 1 кг в 1 метре и может достигать 11 кг для 170 холодногнутого профиля, за счет чего образуется очень широкая номенклатура размеров и веса гнутого швеллера. Толщина стенки тоже не остается постоянной и изменяется от 2 до 6 мм.

Максимально приближенный к характеристикам ГОСТа гнутый швеллер маркируется буквой А – высокая точность. Менее точный холодногнутый швеллер маркируется буквой Б – повышенная точность, а гнутый прокат обычной точности буквой В. Важным параметром гнутого проката металла является не только его типоразмер, но и вес погонного метра. Узнать сколько весит гнутый швеллер и его геометрические размеры можно, изучив таблицу теоретического веса швеллера, представленную в нашем сортаменте. В обычном случае масса рассчитывается достаточно просто, но только если его форма выполнена путем гибки из листового проката. Т.е. в расчете массы гнутого швеллера рассматривается равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, из-за разности длины полок. Для автоматического расчета используйте Калькулятор веса гнутого швелера.

Таблица – Размеры и масса гнутых швеллеров

Стенка h, мм	Полка b, мм	Толщина S, мм	Радиус гиба R, не более, мм	Масса 1 м швеллера, кг
25	26	2	3	1,092
25	30	2	3	1,218
28	27	2,5	4	1,423
30	25	3	5	1,611
30	30	2	3	1,296
32	25	3	5	1,658
32	32	2	3	1,390
38	95	2,5	3	4,305
40	20	2	3	1,139
40	20	3	5	1,611
40	30	2	3	1,453
40	30	2,5	3	1,793
40	40	2	3	1,767
40	40	2,5	3	2,185
40	40	3	5	2,553
42	42	4	6	3,490
43	45	2	3	1,971
45	25	3	5	1,965
45	31	2	3	1,563
48	70	5	7	6,666
50	30	2	3	1,610
50	30	2,5	3	1,989
50	32	2,5	3	2,068
50	40	2	3	1,924
50	40	2,5	3	2,382
50	40	3	4	2,809
50	40	4	6	3,615
50	47	6	9	5,732
50	50	2,5	3	2,774
50	50	3	4	3,280
50	50	4	6	4,243
60	26	2,5	4	2,011
60	30	2,5	3	2,185
60	30	3	5	2,553
60	32	2,5	3	2,264
60	32	3	4	2,668
60	32	4	6	3,427
60	40	2	3	2,081
60	40	3	4	3,045
60	50	3	5	3,495
60	60	3	4	3,987
60	60	4	6	5,185
60	80	3	5	4,908
60	90	5	7	8,707
63	21	2,2	3	1,677
65	75	4	6	6,284
68	27	1	2	0,9252
70	30	2	3	1,924
70	40	3	5	3,260
70	50	3	5	3,731
70	50	4	6	4,871
70	60	4	6	5,499
78	46	6	9	6,957
80	25	4	6	3,615
80	32	4	6	4,055
80	35	4	6	4,243
80	40	2,5	3	2,970
80	40	3	4	3,516
80	50	4	6	5,185
80	60	3	4	4,458
80	60	4	6	5,813
80	60	6	9	8,370
80	80	3	4	5,400
80	80	4	6	7,069
80	85	4	6	7,383
80	100	6	9	12,14
90	50	3,5	5	4,869
90	54	5	7	7,059
90	100	2,5	4	5,505
100	40	2,5	3	3,363
100	40	3	5	3,966
100	50	3	4	4,458
100	50	4	6	5,813
100	50	5	7	7,137
100	50	6	9	8,370
100	60	3	4	4,929
100	60	4	6	6,441
100	80	3	4	5,871
100	80	4	6	7,697
100	80	5	7	9,492
100	100	3	5	6,792
100	100	6	9	13,08
100	160	4	6	12,72
104	20	2	3	2,144
106	50	4	6	6,002
108	70	6	9	10,63
110	26	2,5	3	3,010
110	50	4	6	6,127
110	50	5	7	7,530
110	100	4	6	9,267
120	25	4	6	4,871
120	50	3	5	4,908
120	50	4	6	6,441
120	50	6	9	9,312
120	60	4	6	7,069
120	60	5	7	8,707
120	60	6	9	10,25
120	70	5	7	9,492
120	80	4	6	8,325
120	80	5	7	10,28
140	40	2,5	3	4,148
140	40	3	5	4,908
140	60	3	5	5,850
140	60	5	7	9,492
140	60	6	9	11,20
140	70	5	7	10,28
140	80	4	6	8,953
140	80	5	7	11,06
145	65	3	5	6,204
148	25	4	6	5,750
160	40	2	3	3,651
160	40	3	5	5,379
160	40	5	7	8,707
160	50	2,5	4	4,916
160	50	4	6	7,697
160	50	5	7	9,492
160	50	6	9	11,20
160	60	2,5	4	5,308
160	60	3	5	6,321
160	60	4	6	8,325
160	60	5	7	10,28
160	60	6	9	12,14
160	70	4	6	8,953
160	80	2,5	3	6,110
160	80	3	5	7,263
160	80	4	6	9,581
160	80	5	7	11,85
160	80	6	9	14,02
160	100	3	5	8,205
160	100	6	9	15,91
160	120	5	7	14,99
160	120	6	9	17,79
160	160	6	9	21,56
170	60	4	6	8,639
170	70	5	7	11,45

Производственный процесс

Производители швеллера 20П указанного типа используют горячекатаную методику для выпуска материалов. Суть технологии в том, что сырье проходит несколько этапов деформации механическим путем, которая проводится на специальном стане. Оборудование оснащается рядом прокатывающих установок, которые последовательно изменяют геометрию металла до приобретения им необходимого профиля. При настройке систем руководствуются конечными показателями размерностей, за исключением значений радиусов скругления полок с внутренней стороны, кромок полок и угла между их поверхностями. Данные параметры выставляются с учетом правильного построения калибров.

Отличие данной технологии от альтернатив в том, что перед началом профилирования заготовка швеллера 20П проходит этап разогрева до высокой температуры. Точные показатели зависят от выбранного металла, то есть уровня, при котором он прогревается до состояния повышенной пластичности. На этом этапе сырью придается качество, позволяющее производителю швеллера 20П исключить возникновение внутренних напряжений в структуре, а также снизить износ рабочих элементов систем и число этапов профилирования.

После достижения заданной отметки начинается обработка металлической заготовки. Она последовательно проходит через валки, которые с каждым шагом придают геометрию, более близкую к требуемому результату. На выходе с вальцов стальная деталь приобретает форму типового размера.

За счет прогрева, структура металла получается равномерной, нагрузку такие материалы держат лучше альтернатив. Не требуется дополнительная температурная обработка для снижения внутренних напряжений изделия. Однако, в сравнении с аналогами, цены швеллера 20П оказываются выше, так как этапы выпуска, в частности, разогрев до необходимой отметки, требуют затрат значительных ресурсов.

Как область использования зависит от размеров швеллера

Рассматриваемый вид металлопроката используется во многих сферах, благодаря своей прочности, стойкости, небольшому весу. Но разные габариты деталей относятся к конкретным областям или имеют специальное назначение.

Швеллер 8 – очень компактный, поэтому подходит для индивидуального строительства как бетонная перемычка. Он может являться частью основы для сооружения окон, дверей. Широкое распространение за счет универсальных размеров, прочности, имеет и деталь с цифровой маркировкой 10, выполненная горячей прокаткой.

Аналогично изготавливается швеллер 12. Его основное преимущество в том, что он отлично поддается сварке. Его применяют для усиления несущей способности конструкции, для армирования зданий. Профиль 14 выпускают на прокатных станках. Его высокая жесткость актуальная для несущих балок, перекрытий при высотном и вагонном строительстве.

Швеллер 16 горячего проката применим для возведения высоток и металлических мостовых опор. Габариты детали 18 дают возможность употребить его, как арматуру на высоких зданиях, в частях с высокой нагрузкой.

Профили 20-24 являются высокопрочными. Они необходимы для перегруженных построек, движущихся конструкций. К примеру, 24-й швеллер используется для строительства раздвигающихся мостов, кранов высокой подъемности.

Прежде чем выбирать металлопрокатную конструкцию, вспомните о существовании разных категорий профилей.

Зная решающие характеристики, выяснить марку швеллера и сырье для его производства по маркировке швеллера не трудно. На заводах-изготовителях прокат обозначается специальными инструментами.

3 Допустимые отклонения от размеров сечения профилей

Отклонения от номинальных значений толщины у гнутых швеллеров такие же, как у стального рулонного проката, из которого их производят. И, соответственно, эти отклонения регламентируются стандартами, по которым изготавливают рулонную сталь. Это ГОСТ 19904 на холоднокатаный и ГОСТ 19903 на горячекатаный листовой прокат. Но при этом согласно стандарту 11474, а также 8278 и 8281 для производства согнутых профилей в качестве заготовок должна применяться рулонная сталь шириной в пределах 1000–2000 мм с точностью прокатки Б и А (нормальной и повышенной соответственно). И не забываем, что, как отмечалось выше, неравнополочные швеллеры делают только из горячекатаных рулонов, а равнополочные – еще и из холоднокатаных.

Гнутый швеллер

Согласно вышеизложенному и требованиям ГОСТ 19903, у профилей из горячекатаного стального рулонного проката отклонения от номинальных значений толщины не должны превосходить:

Номинальная толщина швеллера, мм	Предельное отклонение при ширине заготовки и точности прокатки, мм
1000 мм	Больше 1000 до 1500 мм вкл.	Больше 1500 до 2000 мм вкл.
Б	А	Б	А	Б	А
2	±0,17	±0,15	±0,18	±0,16	±0,20	±0,17
2,5	±0,19	±0,17	±0,20	±0,18	±0,21	±0,19
3	±0,20	±0,18	±0,21	±0,19	±0,22	±0,20
3,9	±0,23	±0,21	±0,24	±0,22	±0,26	±0,24
4	–0,40 +0,30	–0,40 +0,15	–0,50 +0,30	–0,50 +0,10	–0,50 +0,40	–0,40 +0,20
5	–0,40 +0,30	–0,40 +0,15	–0,50 +0,30	–0,50 +0,10	–0,50 +0,40	–0,40 +0,20
6	–0,60 +0,20	–0,60 +0,10	–0,60 +0,25	–0,60 +0,10	–0,60 +0,40	–0,60 +0,20
7	–0,60 +0,20	–0,60 +0,10	–0,60 +0,25	–0,60 +0,10	–0,60 +0,40	–0,60 +0,20
8	–0,80 +0,20	–0,80 +0,10	–0,80 +0,30	–0,80 +0,20	–0,80 +0,35	–0,80 +0,20

А исходя из требований ГОСТ 19904, отклонения от номинальных значений толщины у изделий из холоднокатаных рулонов не должны превосходить:

Номинальная толщина швеллера, мм	Предельное отклонение при ширине заготовки и точности прокатки, мм
1000 мм	Больше 1000 до 1500 мм вкл.	Больше 1500 до 2000 мм вкл.
Б	А	Б	А	Б	А
2	±0,15	±0,12	±0,16	±0,13	±0,18	±0,15
2,5	±0,17	±0,14	±0,18	±0,15	±0,20	±0,18
3	±0,18	±0,16	±0,19	±0,16	±0,22	±0,19
3,9	±0,20	±0,18	±0,22	±0,19	±0,24	±0,21
4	±0,20	±0,18	±0,22	±0,19	±0,24	±0,21
5	±0,20	±0,19	±0,23	±0,20	±0,25	±0,22

Эти требования применимы только к плоским частям профиля – стенкам и полкам. На места изгиба (закругления между швеллерными полками и стенкой) они не распространяются.

По высоте гнутых швеллеров (их стенки) предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:

Точность профилирования швеллера	Предельное отклонение при высоте стенки изделия, мм
До 50 включительно	Свыше 50 и до 100 вкл.	Св. 100 и до 150 вкл.	Св. 150
А-класса при толщине изделия	до 2,5	±0,50	±0,75	±1,25	±1,50
св. 2,5	±0,75	±1,25	±1,50	±2,00
Б	±1,00	±1,30	±1,50	±2,00
В	±1,00	±1,50	±2,00	±2,50

Для неравнополочных допуски к высоте по стандарту 8281 не должны превышать:

Точность профилирования швеллера	Предельное отклонение при высоте стенки изделия, мм
До 40 вкл.	Св. 40 и до 50 вкл.	Св. 50 и до 60 вкл.	Св. 60 и до 100 вкл.	Св. 100 и до 160 вкл.	Св. 160 и до 220 вкл.	Св. 220
А	±0,50	±0,50	–1,00 +0,50	–1,00 +0,50	–1,50 +1,00	–1,50 +1,00	–2,00 +1,50
Б	±1,00	±1,00	±1,20	±1,50	±1,50	±2,00	±2,00
В	±1,00	±1,00	±1,50	±1,50	±2,00	±2,00	±2,50

По ширине полок предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:

Точность профилирования швеллера	Предельное отклонение при ширине полки изделия, мм
До 50 вкл.	Св. 50 и до 100 вкл.	Св. 100 и до 150 вкл.	Св. 150
А-класса при толщине изделия	до 2,5	±0,50	±1,00	–	–
св. 2,5	±1,00	±1,25	±1,50	±2,00
Б	±1,00	±1,50	±2,00	±2,50
В	±1,50	±2,00	±2,50	±3,00

Для неравнополочных допуски к ширине обоих полок по стандарту 8281 не должны превышать:

Особенность данного сортамента швеллеров

Группировка информации

В каждой из таблиц выводиться только часть информации: по 10 строчек, между которыми можно переключаться с помощью кнопок, расположеных в правом нижнем углу каждой таблицы.

Фильтрация данных

В таблицах сортамента предусмотрена фильтрация данных, которая позволяет выводить только нужные строчки. Для этого достаточно в поиск ввести уникальное значение параметра швеллера, после чего таблица выдаст только его значения. Рекомендуется вводить значения моментов сопротивления или момента инерции, так как эти величины являются уникальными параметрами каждого швеллера.

Адаптивность сортамента

Все таблицы сортамента являются адаптивными и автоматически подстраиваются под любой размер экрана. Для мобильных устройств, обладающих небольшой шириной экрана, предусмотрена горизонтальная прокрутка: под каждой таблицей имеется специальный ползунок.

Характеристики швеллера 10: размеры, вес, стоимость

Сортамент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.

Швеллер 10 имеет три подтипа с соответствующей маркировкой:

• У – профиль, в котором внутренние полки выполнены с уклоном;
• П – швеллер, где грани полочек имеют параллельное расположение;
• Э – экономичные изделия с параллельным размещением полок.

Сортамент швеллеров включает изделия различных размеров и конфигурации

Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок. Данная разновидность швеллера имеет следующие параметры:

• ширина равна 46 мм;
• толщина стенки – 4,5 мм;
• толщина полки – 7,6 мм;
• радиус кривизны – 7 мм;
• радиус закругления на кромке полочки – 4 мм.

Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.

Швеллеры изготавливают горячекатаным, холоднокатаным и способом сгибания листов металла

2 Сортамент швеллера 24 и ГОСТы, по которым его изготовляют

Такие швеллеры производят по нескольким стандартам. Сортамент и требования к форме сечения, геометрическим параметрам, размерам, предельно допустимым отклонениям и удельный вес одного погонного метра указаны в ГОСТ 8240-97, 19425-74 и 5267.1-90. В зависимости от назначения швеллера руководствуются одним из этих стандартов.

Швеллер 24 производят только по ГОСТ 8240. Последний (согласно пояснениям этого стандарта об области его применения) распространяется на горячекатаные стальные швеллера общего, а также специального назначения, имеющие в зависимости от типоразмера высоту в диапазоне 50–400 мм и полки шириной – 32–115 мм.

При производстве изделий, которые изготавливают по ГОСТ 8240, в зависимости от их назначения и условий применения используют также один из следующих стандартов:

• ГОСТ 535-2005 – распространяется на прокат (фасонный и сортовой) специального, а также общего назначения, из углеродистых стальных сплавов обычного качества;
• ГОСТ 19281-89 – для всех видов проката из стальных сплавов повышенной прочности (низколегированных);
• ГОСТ Р 55374-2012 – распространяется на некоторые виды горячекатаного проката, в том числе фасонный, из легированных конструкционных стальных сплавов и предназначенного для использования в мостостроении;
• ГОСТ Р 52927-2015 – на прокат из стальных сплавов высокой, повышенной и нормальной прочности и предназначенный для строительства речных и морских судов, причалов, понтонов, нефтегазодобывающих платформ и иных сварных конструкций.

Производство изделий по ГОСТ 8240

В этих стандартах приведены технические условия к изготовлению соответствующего проката (в том числе швеллеров), содержащие требования к прочности и другим параметрам, классификацию по ним, перечень используемых марок стали и их химический состав, а также иные характеристики готового изделия.

Согласно ГОСТ 8240 вся продукция, изготовляемая по нему, делится на несколько видов. По форме полок в поперечном сечении на изделия:

1. С полками, имеющими с внутренней стороны профиля наклонную грань.
2. С полками, внутренняя и внешняя грани которых параллельны.

По размерам и форме поперечного сечения делят на следующие серии швеллеров:

• У – с полками 1-го типа;
• П – с полками 2-го типа;
• Э – экономичные с полками 2-го типа;
• Л – легкой серии с полками 2-го типа;
• С – специальные с полками 1-го типа.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

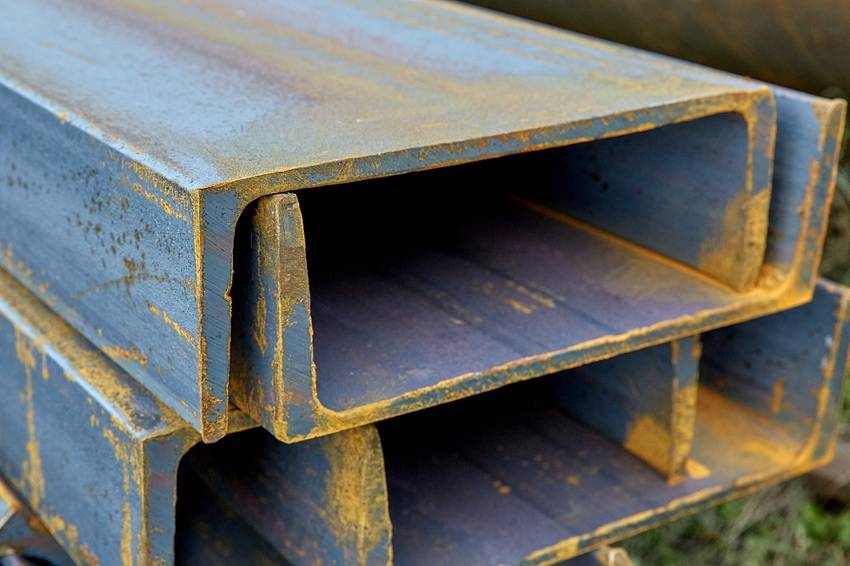

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

• углеродистую, которую характеризуют как обладающую обыкновенным качеством;
• углеродистую, которую характеризуют как конструкционную качественную;
• низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

• производимые из углеродистой кипящей, а также полуспокойной стали;
• производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

• в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
• в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
• в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
• в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B₁. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R₁. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R₁ = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Швеллер: размеры, влияющие на сферу применения

Подводя итог сказанного выше, напрашивается вывод, что швеллер – это металлопрокатная продукция, которая применяется для армирования конструкций из железобетона, для производства крановой продукции, электроопор, мостов, нефтевышек и других масштабных сооружений. Широкий спектр использования обусловлен высоким уровнем прочности и устойчивости при сравнительно небольшой массе изделия. При этом разные размеры швеллеров применимы в конкретных областях или имеют специальное предназначение.

Так, благодаря своим компактным размерам швеллер 8 широко употребляется в индивидуальном строительстве в качестве бетонных перемычек, а также служит для изготовления основ в сооружении дверных и оконных проемов. Широкое применение, благодаря универсальному размеру и прочности, имеет швеллер 10, изготовленный методом горячей прокатки.

Сфера использования швеллера напрямую зависит от его размера и толщины стали

Таким же способом производится и швеллер 12. Главная его положительная черта – отличная свариваемость. Его употребляют с целью увеличения несущей способности конструкции и в качестве армирования сооружений. Швеллер 14 производят с использованием прокатных станков. Усиленная жесткость предполагает его применение в качестве несущих балок в перекрытиях при возведении высотных зданий, а также в вагоностроении.

Швеллер 16, изготовленный способом горячей прокатки, широко используют в возведении высоток, а также в строительстве металлических опор для мостов. Размеры швеллера 18 позволяют употреблять его в качестве арматуры на высотных сооружениях и в конструкциях, имеющих высокую степень нагрузки.

Профили с маркировкой от 20 и выше могут использоваться для возведения мостов и других крупногабаритных объектов с высокой нагрузкой

Профили с маркировкой 20, 22, 24 относятся к категории высокопрочных. Их используют в сооружении высоконагруженных строений и конструкций, которые движутся. Например, размеры швеллера 24 предполагают его применение в строительстве раздвижных мостов, а также кранов с высокой подъёмной способностью.

Швеллер 40, имея максимальную жесткость, используется в тяжелой промышленности, где предусмотрены колоссальные нагрузки, в судостроении, а также для сооружения нефтяных платформ.

Таким образом, швеллеры имеют большое значение в строительстве, поэтому широко применяются в разных его сферах. При выборе продукции необходимо ориентироваться в диапазоне размеров и знать основные характеристики каждого типа швеллеров. Это позволит подобрать нужную серию и максимально эффективно использовать данный вид металлопрокатной продукции.

виды, номер, марка и размеры

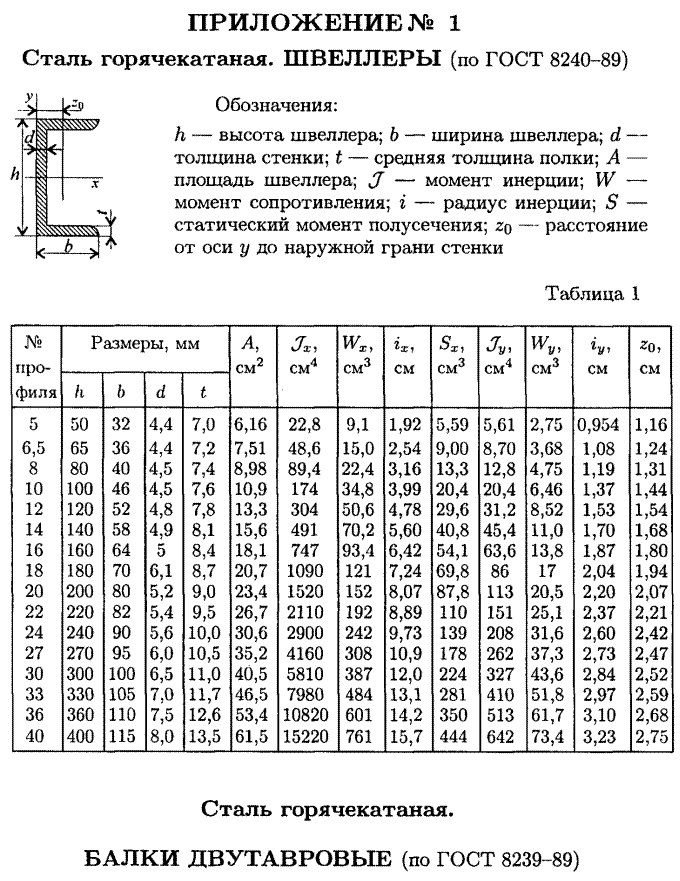

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

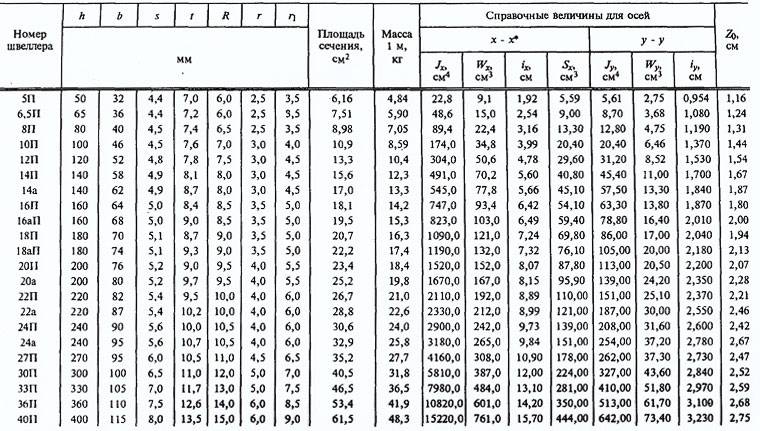

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера	Высота швеллера	Ширина полки	Толщина стенки	Толщина полки
5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Размеры швеллеров

В таблице ниже приведены параметры швеллеров (У) с уклонными гранями. В этой таблице также указаны параметры швеллеров (П) с параллельными стенками.

Однако не все швеллера могут иметь фиксированные размеры, некоторые бывают и не стандартных размеров, так как покупатель сам может указать желаемые размеры.

Следовательно, швеллер из стали- применяется специально для повышения прочности и устойчивости конструкции здания. Основную нагрузку приходящуюся на ось принимает на себя именно швеллера, распределяя равномерно по всей поверхности. За счет этого конструкции придается повышенная жесткость и прочность возведенной конструкции на местах изгиба.

Швеллер – таблица размеров, цена за метр

Швеллер П

Размер	Толщина стенки	Толщина полки	Ширина полки	Длина	Высота	Цена за пог м
5 П	4,4 мм	7 мм	32 мм	6-12 м	50 мм	280 руб
6,5 П	4,4 мм	7,2 мм	36 мм	6-12 м	65 мм	340 руб
8 П	4,5 мм	7,4 мм	40 мм	6-12 м	80 мм	400 руб
10 П	4,5 мм	7,6 мм	46 мм	6-12 м	100 мм	500 руб
12 П	4,8 мм	7,8 мм	52 мм	6-12 м	120 мм	620 руб
14 П	4,9 мм	8,1 мм	58 мм	6-12 м	140 мм	730 руб
16 П	5 мм	8,4 мм	64 мм	6-12 м	160 мм	900 руб
18 П	5,1 мм	8,7 мм	70 мм	6-12 м	180 мм	1100 руб
20 П	5,2 мм	9 мм	76 мм	6-12 м	200 мм	1620 руб
22 П	5,4 мм	9,5 мм	82 мм	6-12 м	220 мм	1650 руб
24 П	5,6 мм	10 мм	90 мм	6-12 м	240 мм	2000 руб
27 П	6 мм	10,5 мм	95 мм	6-12 м	270 мм	2250 руб
30 П	6,5 мм	11 мм	100 мм	6-12 м	300 мм	2700 руб
40 П	8 мм	13,5 мм	115 мм	6-12 м	400 мм	6000 руб

Швеллер У

Размер	Толщина стенки	Толщина полки	Ширина полки	Длина	Высота	Цена за пог м
5 У	4,4 мм	7 мм	32 мм	6-12 м	50 мм	280 руб
6,5 У	4,4 мм	7,2 мм	36 мм	6-12 м	65 мм	340 руб
8 У	4,5 мм	7,4 мм	40 мм	6-12 м	80 мм	400 руб
10 У	4,5 мм	7,6 мм	46 мм	6-12 м	100 мм	500 руб
12 У	4,8 мм	7,8 мм	52 мм	6-12 м	120 мм	620 руб
14 У	4,9 мм	8,1 мм	58 мм	6-12 м	140 мм	730 руб
16 У	5 мм	8,4 мм	64 мм	6-12 м	160 мм	900 руб
18 У	5,1 мм	8,7 мм	70 мм	6-12 м	180 мм	1100 руб
20 У	5,2 мм	9 мм	76 мм	6-12 м	200 мм	1620 руб
22 У	5,4 мм	9,5 мм	82 мм	6-12 м	220 мм	1650 руб
24 У	5,6 мм	10 мм	90 мм	6-12 м	240 мм	2000 руб
27 У	6 мм	10,5 мм	95 мм	6-12 м	270 мм	2250 руб
30 У	6,5 мм	11 мм	100 мм	6-12 м	300 мм	2700 руб
40 У	8 мм	13,5 мм	115 мм	6-12 м	400 мм	6000 руб

Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.

Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными

Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь

Купить швеллер в Москве

Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.

Согласно ГОСТ, швеллер имеет следующую классификацию:

• П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
• У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
• Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
• Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
• С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.

При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра. Она означает расстояние между противоположными поверхностями профиля

На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты

Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.

Цена швеллера в Москве

Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.

Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.

Различия горячекатаных и гнутых швеллеров

Причина различий между ними заключается в самом способе производства. Горячекатаный профиль получается прочнее и его можно использовать для укрепления объектов, подвергающихся особо мощным нагрузкам. Однако есть у него и свои недостатки, которые, в принципе, являются продолжением их достоинства.

Достаточно взглянуть на фото швеллера, как одного, так и другого типа, для того чтобы убедиться в том, что горячекатаные изделия имеют более чёткие грани, ярко-выраженные углы. Они более прочны, но при их монтаже, почти невозможно использовать сварку. Они плохо привариваются друг к другу и к другим металлическим деталям.
