Высота и ширина различных видов отопительных батарей

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

• Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
• Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
• Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright 2017 — SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Как вам статья?

Мне нравится2Не нравится1

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в СНиП

Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия д аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

• монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
• глубину;
• ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Некоторые мифы и рекомендации по выбору

В настоящее время на сетевых форумах, посвященных тематике отопления квартир и частных домов, не утихают споры «биметалл или алюминий». Многочисленные мнения настолько противоречивы, что обычный домовладелец или квартиросъемщик вряд ли сможет принять правильное решение. Более того, на страницах тематических форумов существует целый ряд мифов, ставящих человека, не являющегося в данной области специалистом, в тупик. Вот основные из этих мифов:

• радиаторы из алюминия не способны выдерживать высокое сетевое давление;
• входящий в состав алюминиевых радиаторов силумин подвержен быстрой коррозии, из-за чего в скором времени вся батарея станет непригодной для дальнейшей эксплуатации, а, следовательно, предпочтение нужно отдавать биметаллическим приборам отопления;
• входящий в состав радиаторов алюминий совместно с другим металлом, который контактирует с теплоносителем, создает гальваническую пару и, как следствие, очень быстро разрушается под воздействием электрохимической коррозии;
• контактируя с грязной водой теплоносителя, алюминий выделяет в систему значительное количество кислорода;
• стальные части биметаллических батарей очень быстро ржавеют, прогнивают, после чего батарея становится непригодной для дальнейшей эксплуатации;
• а также много прочих фантастических утверждений.

Некоторые описанные в этих мифах процессы действительно протекают. Однако степень их влияния настолько ничтожна, что батарея может служить верой и правдой не один десяток лет. Таким образом, если вы купили не дешевую подделку, а изделие высокого качества, правильно выполнили монтаж, переживать за проявление описанных выше факторов не следует.

Несколько рекомендаций, позволяющих грамотно подойти к выбору радиаторов отопления:

1. Для автономных систем отопления частных домов лучше выбрать алюминиевые радиаторы.
2. Радиаторы на основе алюминия можно использовать в отопительных системах многоквартирных домов. Для этого нужно учитывать величину рабочего давления и использовать продукцию только известных мировых производителей.
3. В многоэтажных домах (16 и более этажей) для отопительных систем следует выбирать биметаллические батареи.
4. Если система отопления многоэтажного дома включает в себя не только стояковые, но и горизонтальные ветви, можно использовать радиаторы из алюминия.
5. Если возникают сомнения по поводу надежности алюминиевых батарей, нужно покупать и устанавливать биметаллические отопительные приборы. Это обеспечит гарантию надежной эксплуатации.

Радиаторы отопления алюминиевые или биметаллические, подключенные к центральной системе отопления, будут обеспечивать комфортную температуру в жилище и иметь продолжительный срок эксплуатации только в том случае, если будет осуществляться их периодическая промывка. Идеальная периодичность промывки – 1 раз в год. Если нет такой возможности, промывку необходимо выполнять не реже, чем 1 раз в 3 года.

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

основными параметрами

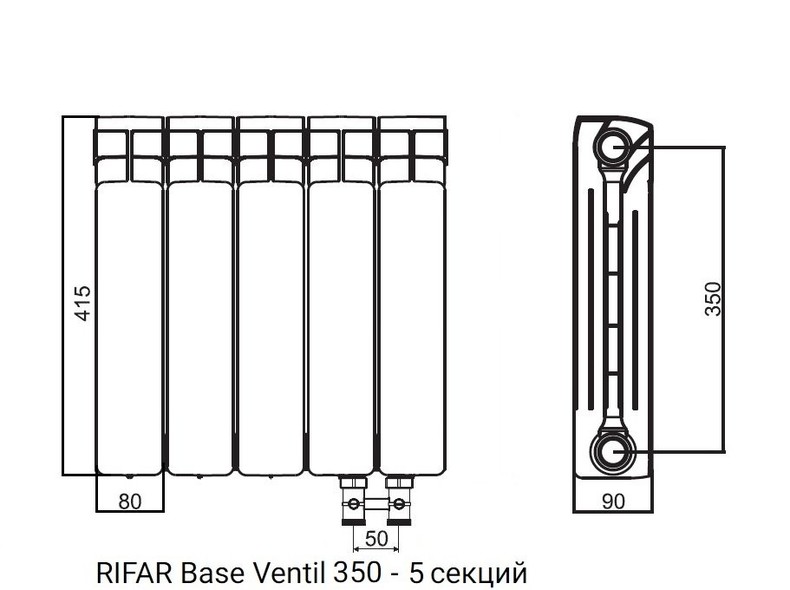

Высота и глубина зависят от размеров секции, а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Бренд	Модель	Расстояние между вертикальными каналами, мм	Высота/Ширина/Глубина, мм
Global (Италия)	Style 350	350	425/80/80
Style 500	500	575/80/80
Tenrad (Германия)	Tenrad 350	350	400/80/77
Tenrad 500	500	550/80/77
Альтермо (Украина)	Альтермо ЛРБ	500	575/82/80
Альтермо РИО	500	570/82/80
Grandini (Китай)	Grandini 350	350	430/80/82
Grandini 500	500	580/80/80
Radena (Италия)	Radena Bimetall 350	350	403/80/85
Radena (Италия)	Radena Bimetall 500	500	552/80/85

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок

Правильный расчет позволит избежать ошибок.

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Требования по СНиП

В России для монтажа радиаторов отопления применяются нормативные документы СНиП. Следование требованиям СНиП обеспечивает правильное и безопасное подключение и эксплуатацию радиаторов.

Основные требования, предъявляемые к монтажу радиаторов отопления по СНиП, включают:

1. Выбор и установка радиаторов отопления осуществляется с учетом нормативных требований СНиПи ГОСТ. Радиаторы должны быть герметичными, иметь прочную конструкцию и соответствовать нагрузкам, которые возникают в процессе работы.
2. Монтаж радиаторов отопления должен производиться с соблюдением требований кусадебности, тепловой эффективности и звукоизоляции. Радиаторы должны быть установлены на расстоянии не менее 50 мм от стены, чтобы обеспечить циркуляцию тепла и облегчить доступ к радиатору для обслуживания.
3. Все соединительные трубопроводы должны иметь прочный и герметичный монтаж. Разъемы для подключения радиаторов должны быть надежными и обеспечивать легкий доступ для регулировки и обслуживания.
4. Для предотвращения утечек и коррозии необходимо правильно прокладывать трубы и использовать качественные герметические материалы.
5. Монтаж радиаторов отопления должен быть выполнен профессиональными специалистами с учетом технических требований и нормативных документов.
6. По окончании монтажа необходимо проверить работоспособность системы, осуществить подачу воды и провести проверку на наличие утечек и неполадок.

Соблюдение требований СНиП по монтажу радиаторов отопления позволяет обеспечить эффективную и безопасную работу системы отопления в течение долгого времени.

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

площадь помещения;
высота помещения;
количество окон;
этаж;
наличие установленных стеклопакетов;
угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

• максимальное рабочее давление – 9-12 бар;
• максимальная температура теплоносителя – 150 градусов;
• в одной секции помещается около 1,4 литра воды;
• вес одной секции составляет примерно 6 кг;
• ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

теплоотдача секции МС 140 – 175 Вт;
высота – 59 см;
весит радиатор 7 кг;
емкость одной секции — 1,4 л;
глубина секции составляет 14 см;
мощность секции достигает 160 Вт;
ширина секции составляет 9,3 см;

• максимальная температура теплоносителя составляет 130 градусов;
• максимальное рабочее давление – 9 бар;
• радиатор имеет секционную конструкцию;
• опрессовочное давление составляет 15 бар;
• объем воды в одной секции составляет 1,35 л.;
• в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

• теплоотдача. Выбирают исходя из размеров помещения;
• вес радиатора;
• мощность;
• размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

если потолок выше 3 м, требуемая мощность увеличится пропорционально;
если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Свойства и технические характеристики биметаллических радиаторов отопления

О биметаллических радиаторах мы узнали недавно – в начале набирающего обороты нынешнего века. И они уже полюбились нашим соотечественникам гораздо больше традиционных чугунных батарей.

Мало того – они сейчас популярнее и алюминиевых отопительных приборов, и стальных. А всё потому, что прочные биметаллические радиаторы отопления характеристики имеют отличнейшие.

Хотите узнать какие – читайте дальше.

Каждая биметаллическая отопительная батарея состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается весьма эффективно, не теряясь попусту. Горячая вода, проходя по сердечнику, состоящему из стальных труб, быстро нагревает алюминиевую оболочку и соответственно воздушные массы в комнате.

Алюминиевая фигурная оболочка этого сердечника не только изящно и стильно смотрится, но и помогает лучше распределить тепло.

Кроме того, за счет применения алюминия батарея получается очень легкой (особенно если сравнить с тяжеленными чугунными аналогами). Это дает дополнительный комфорт при монтаже.

А замысловатая форма корпуса великолепно выглядит, а также значительно увеличивает теплоотдачу.

Стальные трубы, составляющие сердечник, очень крепкие – они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды – и 110, и даже 130 градусов по Цельсию.

Конкретные предельные значения рабочего давления и температуры можно узнать, заглянув в паспорт прибора. Ведь и от модели это зависит, и от того, кто данную модель изготовил.

Сегодня в магазине можно приобрести биметаллические батареи двух разновидностей:

1. Радиаторы, которые являются на сто процентов биметаллическими. Это значит, что у них имеется стальной сердечник из труб, окруженный алюминиевой оболочкой. Они отличаются повышенной прочностью, протечка исключена. Такие батареи выпускаются итальянскими компаниями:

• Global Style;
• Royal Thermo BiLiner.

Делают их и российские производители – например, фирма Сантехпром БМ.

2. Полубиметаллические – радиаторы, которые лишь наполовину являются биметаллическими. Из стали выполнены только трубы, усиливающие вертикальные каналы. При этом алюминий частично соприкасается с водой. Такие наполовину биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущий тип. И стоят они на 20 процентов дешевле.

Выпускают их:

• российский производитель Rifar,
• китайский – Gordi,
• итальянский – Sira.

Специалисты пока не пришли к единодушию, рассуждая, какая из двух разновидностей радиаторов лучше для централизованного обогрева, какая – для индивидуального отопления.

Так, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Зато при повышенном давлении воды лучше себя поведет алюминий.

В одном эксперты сошлись: если у вас в доме старые отопительные трубы (им больше, чем 40 лет), то лучше возьмите биметаллические батареи.

Предельная температура теплоносителя

В основном радиаторы из биметалла способны выдержать горячую воду до 90 градусов. Иной раз изготовитель слегка лукавит, обещая, что и кипяток в 95 градусов будет батареям нипочем. Не стоит этому верить – более 90 0С никто из производителей не выпускает. К данному показателю стоит присмотреться – от него зависит и коэффициент отдачи тепла.

Как подсчитать нужное число секций батареи

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь комнаты на 100 ватт, а затем поделим это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние составляет 500 миллиметров, то расчет будет легче легкого. Разделим пополам площадь комнаты – и всё. К примеру, комната 12 квадратных метров. Нам нужно 6 секций с отдачей тепла от 180 до 190 ватт. Процентов 10 придется накинуть на последний или первый этаж, угловые комнаты большое окно (более двух метров квадратных) или тонкие стены (менее 250 миллиметров).

В коттедже, выстроенном за городом, придется повозиться с расчетами. Сначала выясним коэффициенты теплопроводности каждого материала, из которых дом построен. Это не только стены, но и крыша, и пол.

Для этого предпочтительнее профессионала пригласить из надежной компании. Опытный специалист и подсчитает всё точно, и батарею посоветует, подходящую именно для вашего дома, и денег лишних не потребует.

Что необходимо знать о размерах батарей отопления

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНиП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Оребрение

Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.

Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.

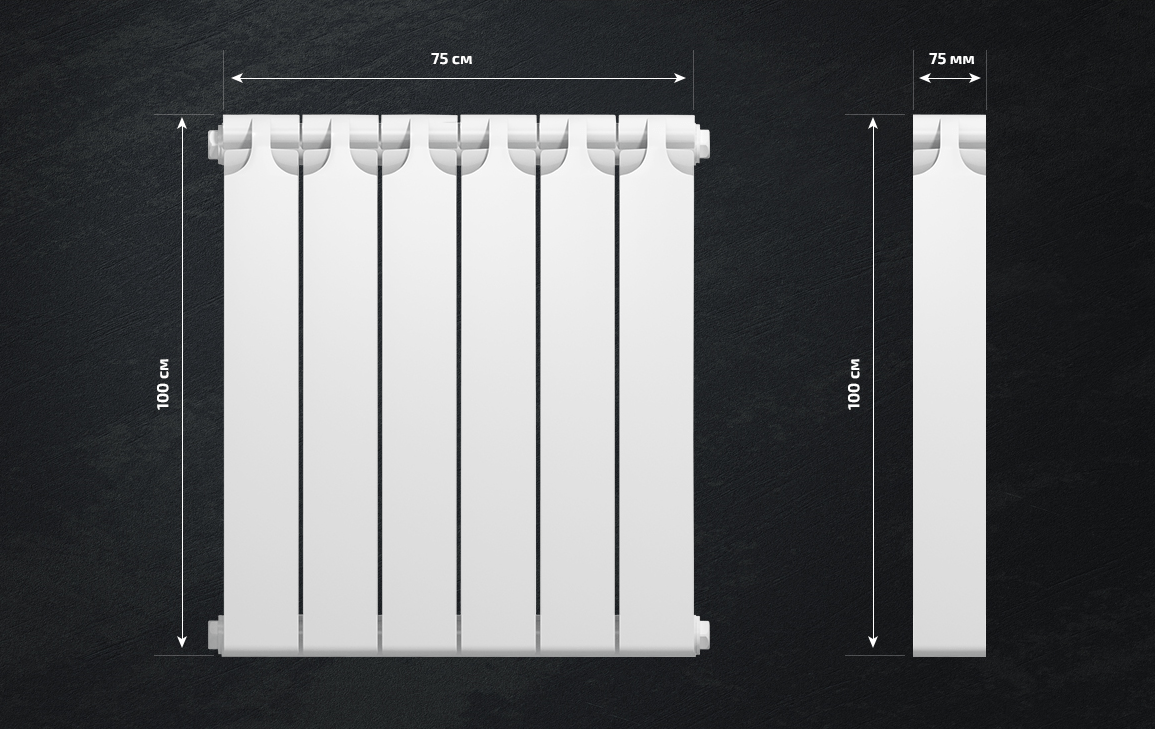

Шестисекционные радиаторы.

Оптимальные схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

Однотрубная система отопления

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Можно использовать и обратный вариант. Самый важный нюанс, который необходимо соблюдать, – это не подключать радиаторы отопления высота 150 мм с одной и той же стороны. В таком случае можно потерять до 10% отдачи тепла. Если устанавливаются небольшие или мини радиаторы отопления, то лучше всего осуществлять нижнее подключение.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

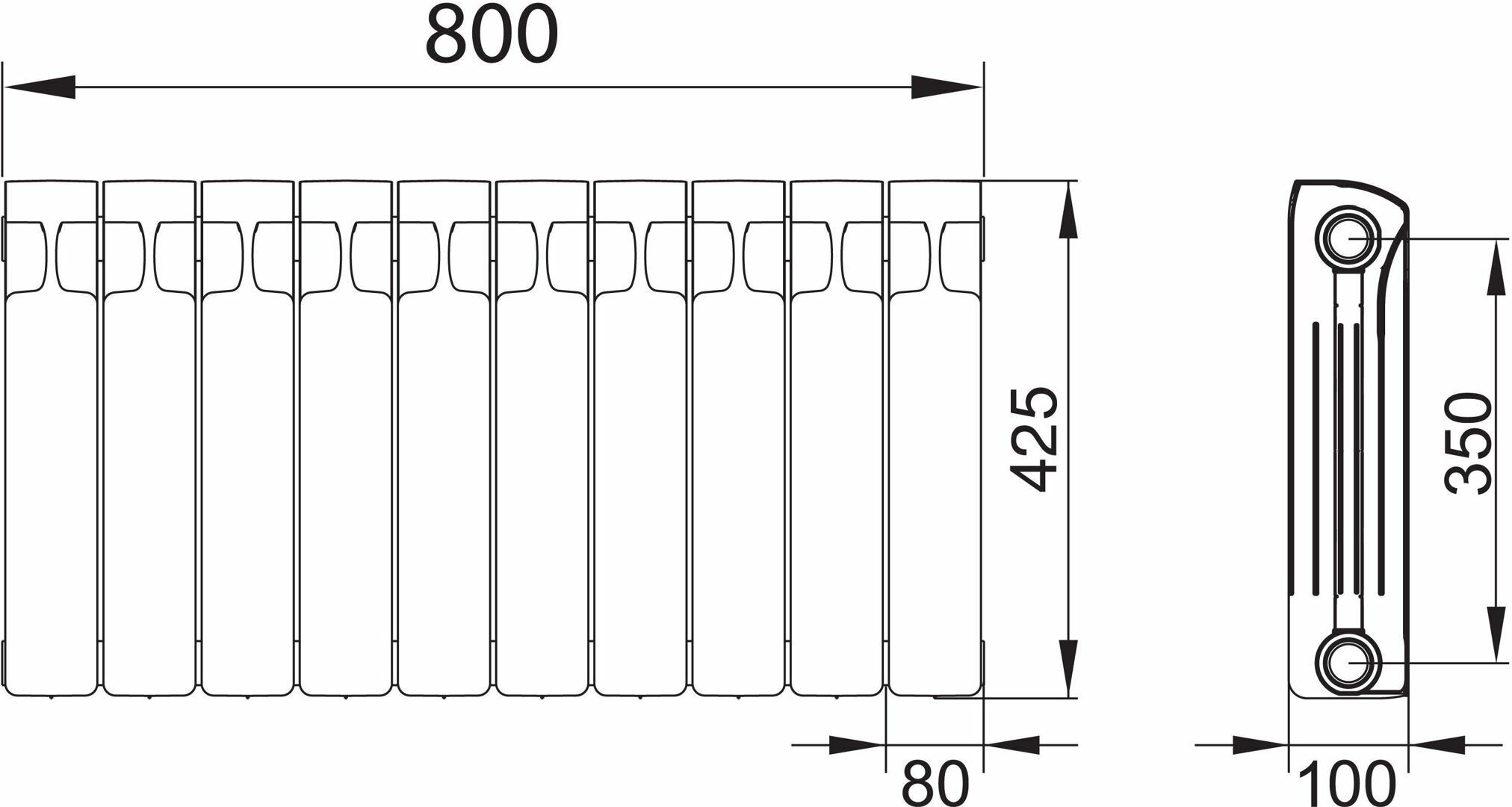

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник – основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Монтажные работы:

• Перед тем, как смонтировать батарею, на поверхность стены наклеивают фольгу из алюминия. Это нужно сделать для повышения КПД устройства и улучшения теплоотдачи.
• После этого можно размечать крепежи.

• Нагреватель среднего размера навешивают на 2 кронштейна, расположенные под крайними секциями.
• Если же батарея крупногабаритная, необходим дополнительный кронштейн строго в центральный проем.
• Еще одно необходимое условие — перемычка (байпас) для однотрубной разводки, дающая возможность для самостоятельного регулирования нужного количества тепла в помещении. Преимущество байпаса в том, что его установка не предусматривает предварительного получения специальных разрешительных документов. Установить перемычку возможно и самостоятельно.

В зависимости от дизайна выбранного оборудования и хода ремонтных работ, возможно, вам также пригодятся следующие наши советы:
