Размеры
Прежде чем приобретать ЖБ кольца, необходимо узнать объем воды, потребляемым домовладельцами. Кроме колец, в коммуникационных системах такого типа применяются другие конструкции. Для них параметры железобетонных сооружений подбираются персонально с учетом расчетов функционирования конструкции. К таким видам относятся доборные и вспомогательные элементы. Размеры железобетонных колец могут быть самыми различными. Но существуют устоявшиеся стандартные размеры, по которым производят большинство конструкций. При этом высота изделий варьируется от 10 см до 1 метра.
К основным параметрам сооружений принадлежат следующие:
высота. Этот параметр может варьироваться от 10 до 180 см. Чем выше сооружение, тем сложнее будет установка. Наиболее востребованы изделия, имеющие высоту от 50 до 90 см;
- диаметр внутри. Он составляет от 70 до 200 см, его подбирают в зависимости от типа будущего сооружения, а также объема потребляемой жидкости. Оптимальными параметрами для питьевого колодца являются от 90 до 160 см. Большие сооружения идут на строительство канализационных и смотровых конструкций;
- толщина стенок. Она может быть от 8 до 12 сантиметров.
Часто встречающиеся кольца, обладающие такими габаритами, как:
- КС 20,9 (2 метра) – объем 2,83 м³;
- КС 15,9 (1,5 м) – 1,59 м³;
- КС 10,9 (1 метр) – 0,71 м³.

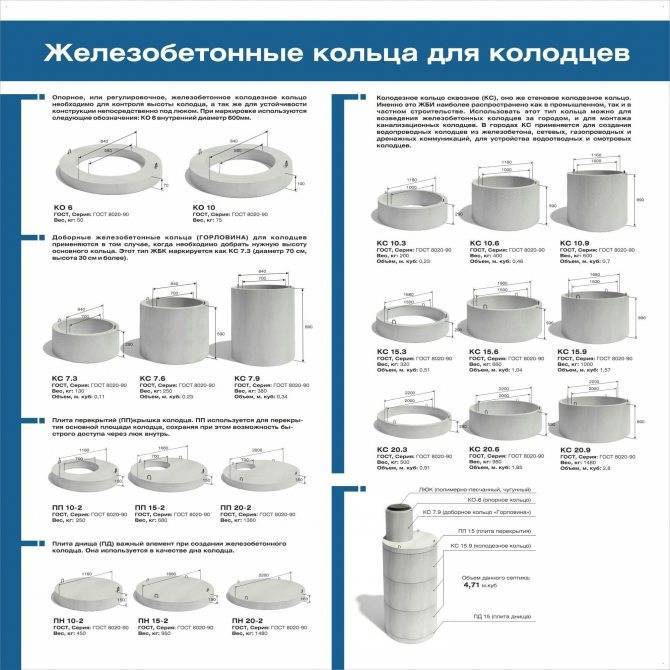

Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Маркировка и типоразмеры
Удобнее всего данные по объёму, весу, диаметру и другим параметрам воспринимаются в таблицах. Вот некоторые данные, касающиеся не только самих колец, но и применяемых с ними железобетонных крышках или днищах (толщина стенок не указывается, так как она ясна при вычитании внутреннего диаметра от наружного):

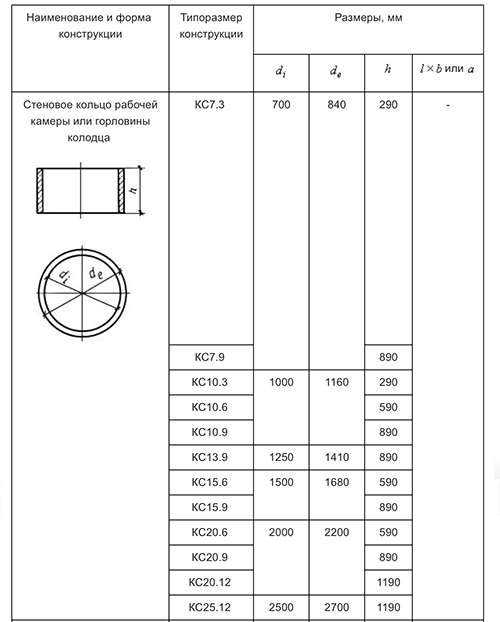

Таблица размеров, объёма и веса колец
| Марка | Диаметр наружный, мм | Диаметр внутренний, мм | Высота кольца, мм | Объём бетона, м³ | Масса кольца, т |
|---|---|---|---|---|---|
| К-10-5 | 1160 | 1000 | 490 | 0,14 | 0,35 |
| К-12-5 | 1410 | 1250 | 490 | 0,17 | 0,42 |
| К-15-5 | 1680 | 1500 | 490 | 0,22 | 0,55 |
| К-20-5 | 2200 | 2000 | 490 | 0,33 | 0,82 |
| К-7-5 | 840 | 700 | 495 | 0,084 | 0,21 |
| К-7-1,5 | 840 | 700 | 145 | 0,024 | 0,06 |
| К-7.6 | 840 | 700 | 590 | 0,3 | 0,25 |
| Кс-10-3 | 1160 | 1000 | 290 | 0,08 | 0,2 |
| Кс-10-6 | 1160 | 1000 | 590 | 0,16 | 0,4 |
| Кс-13-6 | 1410 | 1250 | 590 | 0,2 | 0,5 |
| Кс-13-9а | 1410 | 1250 | 890 | 0,28 | 0,7 |
| Кс-13-9б | 1410 | 1250 | 890 | 0,24 | 0,6 |
| Кс-10-9 | 1160 | 1000 | 890 | 0,24 | 0,6 |
| Кс-15-9 | 1680 | 1500 | 890 | 0,4 | 1,0 |
| Кс-15-6 | 1680 | 1500 | 590 | 0,265 | 0,66 |
| Кс-20.6 | 2200 | 2000 | 590 | 0,39 | 0,98 |
| Кс-20.6а | 2200 | 2000 | 590 | 0,3 | 0,75 |
| К-10-10 | 1160 | 1000 | 990 | 0,27 | 0,68 |
| К-12-10 | 1410 | 1250 | 990 | 0,33 | 0,82 |
| К-15-10 | 1680 | 1500 | 990 | 0,44 | 1,1 |
| К-7-10 | 840 | 700 | 990 | 0,17 | 0,42 |
| Марка | Наружный диаметр крышки, мм | Диаметр отверстия в крышке,мм | Толщина крышки, мм | Масса крышки, т |
|---|---|---|---|---|
| 1ПП15 | 1680 | 700 | 150 | 0,69 |
| 1ПП20 | 2200 | 700 | 160 | 1,37 |
| 1ПП20-1 | 2200 | 700 | 160 | 1,38 |
| 2ПП25 | 2700 | 700 | 180 | 2,4 |
| 2ПП8 | 1000 | 800 | 170 | 0.33 |
| 2ПП-15-1 | 1600 | 700 | 150 | 10,68 |
| 2ПП-20-1 | 2200 | 700 | 160 | 1,31 |
| 3ПП-15-1 | 1680 | 1000 | 150 | 0,53 |
| 3ПП-20 | 2200 | 700 | 160 | 1,34 |
| КЦП-1,20Н | 2200 | 700 | 160 | 1,28 |
| КЦП-1,25Н | 2700 | 700 | 180 | 2,31 |
| ПВГ-15 | 1720 | 700 | 140 | 0,68 |
| ПВГ-20 | 2240 | 700 | 160 | 1,43 |
| ПК-15 | 1720 | 700 | 140 | 0,68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0,52 |
Таблица данных по типам днищ для колодцев:
| Марка | Диаметр, мм | Толщина, мм | Объём бетона, м³ | Масса днища, т |
|---|---|---|---|---|
| ПН-25 | 3000 | 140 | 0,98 | 2,45 |
| ПН-20 | 2550 | 120 | 0,59 | 1,48 |
| ПН-15 | 2000 | 120 | 0,38 | 0,95 |
| ПН-10 | 1500 | 100 | 0,18 | 0,45 |
| ПН-7 | 840 | 100 | 0,12 | 0,09 |
Маркировка на кольце означает следующее:
- Диаметр. Первая цифра маркировки, величина в дециметрах, диаметр обозначают внутренний (от 7 до 20).
- Высота. У изделий стандартной высоты она не указывается. Если же высота отличная от стандартной, она проставляется следующей цифрой в числовом индексе. Например, КС-7-4,5 означает «стеновое кольцо с диаметром 7 дециметров и высотой 4,5 дециметров».
- В маркировке может быть дополнительные параметры. Такие, как степень проницаемости материала. Буква Н означает нормальную, П – пониженную, а символ О – особо низкую.
Но при всём разнообразии типоразмеров всегда можно подобрать элементы монтажа с запасом прочности.
Инструкция к калькулятору по расчету бетонных колец
Размеры укажите в миллиметрах:
H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).
D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.
A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.
Черно-белый чертеж:
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать».
Результаты расчета:
Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).
Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.
Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.
Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.
Основные характеристики бетонных колец
Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.
Область применения
Сфера использования таких изделий может быть самая различная:
- Сооружение питьевых колодцев;
- Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
- Строительство септиков;
- Обустройство ливневой канализации и т. д.
Схема септика
Преимущества и недостатки
К достоинствам конструкций такого рода можно отнести:
- Высокий уровень прочности;
- Долговечность;
- Морозоустойчивость;
- Простота монтажа;
- Простота эксплуатации;
- Небольшая цена.
Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.
Размеры конструкций
Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.
На сегодняшний день существуют кольца следующих типоразмеров:
- КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
- КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
- КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.
Типоразмеры
Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.
Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.
Отличаться такие изделия от типовых могут по следующим параметрам:
- Формой самой конструкции;
- Толщиной стенки, которая варьируется от 65 мм до 115 мм;
- Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
- Высотой;
- Диаметром.
Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.
Квадратные конструкции
Типы колец
По типу конструкции такого рода делятся на два основных типа:
- Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
- С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.
Замковое кольцо
Как используются бетонные кольца (ЖБИ) для колодцев
Укрепленные колодцы – это суровая необходимость на многих дачных участках, промышленных регионах, частных домовладениях и городских коммуникациях. Они подразделяются на несколько видов:
- Смотровые. Предназначены для спуска рабочих, которые контролируют какой-либо подземный объект – кабель, насос, систему жизнеобеспечения, др.
- Телефонные. В них размещают аппаратуру и механизмы для стационарной телефонии.
- Дренажные. Они же накопительные. Через них происходит отвод ливневых и паводковых вод с участка.
- Канализационные. Кольца здесь могут выполнять как основную роль, так и быть просто поддерживающим кожухом для септика.
- Питьевые. В них опускают ведра за ключевой водой из недр земли или устанавливают насосное оборудование.
Всю информацию про пластиковые кольца для колодца найдете тут.
На своем участке колодезные кольца помогают соорудить без особых проблем канализацию и добраться до водоносного слоя, чтобы установить там ручной или электрический насос.
Сколько нужно колец для канализационного колодца?
Для проведения расчетов понадобятся следующие данные:
- количество людей, постоянно проживающих в доме;
- количество воды, расходуемое одним человеком, – примерно 200 л/сутки (0,2 м3/сутки);
- период времени, требуемый для полного заполнения колодца, – обычно 3 дня.
Все параметры перемножают. Проведем подсчет объема канализационного резервуара, необходимого для дома, в котором проживают 4 человека:
V = 4*0,2*3 = 2,4 м3.
Внимание!
Следует помнить, что полезный объем ж/б резервуара располагается ниже сливной трубы, которую монтируют на расстоянии от поверхности не менее 0,7 м.
Посчитаем потерю полезного пространства при расположении сливной трубы на высоте 0,7 м от поверхности грунта и внутреннем диаметре изделия 1,0 м. Она равна 3,14*0,7*(1/4) = 0,55 м3. Добавим эту величину к значению полезного объема – 2,4+0,55 = 2,95 м3.
Для организации систем водоснабжения и водоотведения в частных домах обычно используют блоки с внутренним диаметром 1,0 м и высотой 0,9 м. Вычислим внутренний объем такого блока:
V = 3,14*0,9*(1/4) = 0,71 м3.
Требуемое количество колец диаметром 1,0 м и высотой 0,9 м для канализационного колодца (для семьи из 4-х человек) равно 2,95/0,71 = 4,15. Его округляют до большего значения – 5.
Количество железобетонных изделий для строительства водяного колодца зависит от уровня залегания воды.
Особенности конструкции из бетона
Сделать колодец из бетонных колец можно, как это ни странно, своими руками. Хоть наиболее широко применяемое для этого кольцо – КС 10.9 – весит 600 килограмм, существует несколько способов спустить его в будущую горловину колодца.
К прочему, вы также можете узнать больше про сборные железобетонные кольца для колодцев.
Выкапывают яму большого размера на глубину 1.5-2 кольца. Первое кольцо устанавливают в центр и начинают обкапывать изнутри. Под своим весом оно проседает и освобождается место для новых колец. Так постепенно, наращивая глубину по одной секции, колодец устремляется к водоносному слою.
Для ручного сооружения устройства лучше брать бетонные кольца КС 7.3, КС 7.9, КС 10.3 и КС 10.9. Первая цифра показывает внутренний диаметр в дециметрах, а вторая – высоту изделия.
Также можно взять бетонные изделия с замками («с четвертью»). Благодаря замковым соединениям на торцах, горловина колодца получается надежной и монолитной. Еще одним плюсом моделей с четвертью является то, что они сами выравниваются. Так что не нужно тратить силы, чтобы выставлять их идеально ровно.
Подробно о технологии бурения скважин на воду рассказано в этой статье.
Колодезные размеры: диаметр, вес, высота, толщина
Самое маленькое серийное бетонное кольцо имеет внутренний диаметр 0.7 м. Самый большой диаметр – два с половиной метра.
Размеры и масса бетонных колец для колодцев.
Маленькие канализационные
Маленькие изделия применяют для водоносных колодцев. Большие необходимы в процессе монтажа канализации и смотровых колодцев. Кольца могут иметь разные размеры стенок. Высота может составлять от десяти сантиметров до трех метров.
Пошаговая инструкция создания домика для колодца своими руками изложена в данном материале.
Армированные и железобетонные модели: сколько весят
Ниже приведены несколько популярных типов колец из белого и серого армированного бетона:
- К-7-1 – с внутренним диаметром в семьдесят сантиметров и высотой в десять. Толщина стенок – 80 мм (или 8 см). Такое изделие весит 46 кг и позволяют наращивать высоту (глубину) колодца с минимальными размерами.
- К-7-10 – это, так сказать, «золотой стандарт». Высоты один метр вполне хватает, чтобы с помощью техники можно было работать и довольно быстро монтировать колодец на участке. Вес – 457 кг.
- К-7-5 или К-7-6. Изделие для ручной работы с меньшей высотой. Их вес, соответственно, 230 и 275 кг.
- К-20-10 – самое большое кольцо из бетона. Его вес – 2.5 тонны. Для своего колодца оно вряд ли понадобиться.
Внутренне устройство
Очень важно обеспечить качественную герметизацию колодца. Это позволит не только пользоваться им по назначению, но и существенно продлит срок эксплуатации
Вас также могут заинтересовать декоративные крышки на колодец.
Герметизация
Обычно герметизацию делают с помощью раствора цемента. Стыки колец колодца еще на стадии опускания обмазывают раствором. Перед этим их нужно скрепить между собой железными крючьями или скобами. Если использовать кольца с замковым соединением («с четвертью»), то без металлических скоб можно обойтись. Кольца идеально становятся одно на другое. Необходимо лишь обеспечивать аккуратную установку, чтобы избежать сколов и обрушения тонких частей стенки.
Модели с четвертью имеют те же основные размеры, что и обычные бетонные кольца. К-7-9ч, К-7-10ч и К-10-10ч. Сзади маркировки к ним дописывают букву «ч», чтобы показать, что это «кольцо бетонное с четвертью».
Сколько стоит? Цена за К-10-10ч будет 2150 рублей при весе кольца 640 кг.
К-7-9ч имеет массу 400 кг и стоит полторы тысячи рублей.
Гидроизоляция
Существуют и другие способы гидроизоляции своего колодца, септика или бетонного кессона. Варка битума на костре – самый распространенный из них. Но далеко не самый эстетичный и надежный. Гораздо лучше приобрести в специализированной торговой точке какой-нибудь готовый вариант герметика на основе битумной смолы. В магазинах есть специальные пропитки и концентраты, которые при нанесении их на бетонную поверхность создают водонепроницаемый слой. Рекомендуем также изучить материал о том, какое должно быть расстояние от колодца до колодца.
Также некоторые владельцы бетонных колодцев заказывает себе герметизацию из полиэтиленового слоя. Способ довольно затратный, да и тогда уж лучше приобрести весь колодец в сборе из полимеров.
О том, как выбрать насос для колодца узнаете здесь.
Установка канализации в частном доме из бетонных колец своими руками
Строительство системы из бетонных колец, как и любой другой канализации, осуществляется поэтапно.
Очередность выполнения работ выглядит следующим образом:
- выбор схемы для строительства;
- расчет вместительности колодца с учетом количества жильцов;
- выбор подходящего места под установку септика;
- формирование котлована нужного размера в соответствии с расчетами;
- монтаж бетонных колец;
Схема установки септика из бетонных колец
- подвод системы труб;
- герметизация швов между деталями и стыков;
- засыпание конструкции.
Расчет и выбор схемы канализации из бетонных колец
Схема обустройства канализации на основе бетонных колец может предусматривать наличие септика с одной, двумя или тремя камерами.
Если в доме проживает небольшое количество людей, для строительных работ лучше выбрать однокамерную конструкцию, включающую дренажный колодец и отстойник. Двухкамерные системы используются, когда в доме присутствует большое количество сантехнического оборудования, например, ванна, мойки, унитаз, стиральная и посудомоечная машина и т.п. В этом случае канализация будет состоять из двух емкостей и дренажного колодца.
Септик из четырех бетонных колец
Схема также может включать точки размещения бетонных лотков для ливневой канализации, которые устанавливаются по периметру отмостки здания и в других проблемных местах, где может скапливаться жидкость после обильного выпадения осадков. Эта система защитит рельеф участка и фундаментную часть здания от размывания водой.
Оптимальная схема должна учитывать все необходимые для комфортного пользования расчеты, в частности, вместительность колодца. Этот показатель зависит от суточного расхода воды жильцами дома. Среднее количество потребления жидкости одним человеком в сутки составляет около 150-200 л. Чтобы рассчитать оптимальный объем септика, этот показатель нужно умножить на количество людей, проживающих в доме на постоянной основе. К результату нужно добавить 20%, которые покроют незапланированный перерасход и стоки ливневой канализации.
Схема установки септиков из двух бетонных колец
Чтобы узнать необходимое для изготовления септика количество колец, нужно общий объем отстойника разделить на объем бетонного изделия.
Подготовка участка под строительство канализации для частного дома из бетонных колец
После того как составлена и рассчитана схема канализации, подбирается место для монтажа колодца.
При этом стоит учитывать определенные требования:
- минимально допустимое расстояние между домом и септиком составляет 10 м;
- уровень перемещения грунтовых вод должен пролегать ниже той отметки, где будет размещаться дно колодца;
- минимально допустимое расстояние между источником питьевой воды и септиком составляет 50 м.

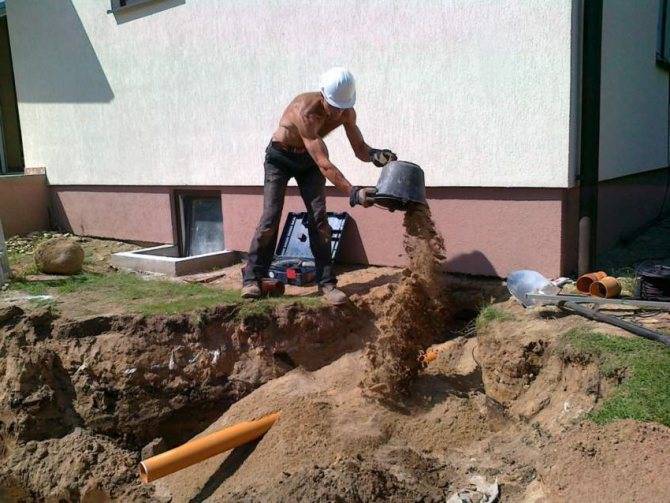

Подготовка участка под строительство канализации
Зону под застройку необходимо очистить от мусора и камней. Далее, выкапывается котлован, размер которого способен вместить дренажный колодец и камеру септика с запасом по 30 см с каждой стороны. В тех местах, где будут установлены накопительные камеры, следует выполнить бетонную заливку. Таким образом, исключается проникновение отработанной жидкости в почву и ее загрязнение. Затем необходимо сформировать дренажный слой в виде песчаной подушки. Рекомендуемая толщина – 30-50 см.
В качестве альтернативы бетонированию можно использовать бетонные кольца, оснащенные глухим дном. Эти изделия защитят окружающий грунт от загрязнения стоками. Под дренажным колодцем нужно сформировать подушку, состоящую из гравия, щебня и песка. Ее минимальная толщина – 50 см.
Подвод труб к канализации
