Разборка смесителя для ванной. Техническая информация по видам кранов и советы по замене элементов

Особенности двухвентильного смесителя

Двухвентильный смеситель

Двухвентильный смеситель является предшественником однорычажного. На рынке давно появились технологичные модели последнего, среди которых сенсорные, с функцией запоминания напора и температуры воды, но вентильная разновидность кранов до сих пор остается популярной.

В двухвентильном устройстве напор и температура воды регулируются путем поворота двух вентилей-барашков. Какой смеситель лучше: однорычажный или двухвентильный – сложно сказать однозначно, поскольку внутреннее устройство у них совершенно разное. Однако второй считается более долговечным и ремонтопригодным.

Конструктивные особенности:

• Изготавливают из латуни, нержавеющей стали. Производители, желающие сэкономить, выпускают также модели из силумина, не отличающиеся прочностью и долговечностью.
• В корпусе предусмотрены каналы под горячую и холодную воду, камера смешивания воды.
• Вентили управляют кран-буксами – запорными механизмами, которые позволяют регулировать объем горячей и холодной воды, поступающей в камеру смешивания.
• В смесителях для ванны предусмотрен золотниковый клапан, с помощью которого подача воды переключается с излива на душ.
• Снаружи к корпусу крепится гусак (душевой шланг).
• На обратной стороне корпуса расположены резьбовые соединения для подключения смесителя к водоразборной точке.

Подключение двухвентильных смесителей производится непосредственно к жестко закрепленным трубам или к гибким патрубкам, которые могут быть короткими или длинными. Различают:

• Кран типа «елочка» – в корпусе имеются два канала, которые подсоединяются к трубам посредством тройника. К такому типу конструкции относится двухвентильный смеситель для кухни.
• Патрубковый кран – элементы подключаются и устанавливаются отдельно, а функционирование обеспечивается за счет гибких или жестких патрубков.

Различаются и кран-буксы. Они могут быть:

• с резиновыми прокладками;
• с керамическими дисками.

И те, и другие взаимозаменяемы, если совпадает диаметр, шаг резьбы и глубина посадки.

Пошаговая инструкция разбора пробкового переключателя

Пробковый переключатель также в свою очередь делится на следующие подтипы:

1. Ручной. Он переключает режим лека-гусак только при нажиме руки;
2. Автоматический. Спустя определенное время пробка вернется в закрытое положение;
3. Советский. Здесь пробка регулируется поворотным механизмом. Сейчас такая конструкция встречается очень редко.

Сначала нужно перекрыть воду в квартире, чтобы избежать затопления или других неприятных неожиданностей во время ремонта. После этого, со смесителя снимается декоративная панель, которая обозначает изменение температурного режима во время движения ручки смесителя. Под панелью расположено резьбовое соединение. При помощи отвертки аккуратно нужно открутить болт и снять верхнюю часть ручки.

Видео: пошаговый ремонт переключателя душа

После этого, в зависимости от типа запорного механизма, последовательность действий может разниться:

1. Первой снимается декоративная гайка со смесителя. Часто она даже не прикручена к основанию смесителя, поэтому убрать её можно даже руками. Специалисты не рекомендуют для её съема использовать разводной ключ, т. к. он может повредить наружную поверхность детали;

Снятие декоративной пластинки на поверхности смесителя

Под декоративной гайкой находится крепежная. Она держит сам запорный механизм. Если Ваш кран – картриджного типа, то за счет этого запора удерживается керамический картридж, если шарикового – то запорный шар. При помощи разводного ключа, эта гайка выкручивается из крана; После снимается переключатель. В зависимости от конструкции, но может быть пробковый (соединен с ручкой при помощи пружины, при растяжении которой поток воды переключается в шланг) и с дифертором. При этом, расположение возможно как с боку смесителя, так и снизу крана; Переключатель аккуратно выкручивается из смесителя при помощи разводного ключа. Когда механизм свободно вращается внутри корпуса смесителя, его нужно аккуратно вывернуть из него, не повредив пружину и прокладки;

Снятие колпачка переключателя

Пружинный или кнопочный переключатель состоит из штока, пружины, запорного элемента и уплотнителей. Чтобы его разобрать нужно выкрутить гайку, которая способствует переключению воды с излива на «дождь». Пружина обязательно проверяется и изгиб и гибкость – она должна быть достаточно подвижной для нормальной регулировки запора;

Переключатель пружинного типа

После снятия упорной гайки нужно снять пластиковую шайбу, которая придерживает шток. Именно под ней расположена пружина. Она аккуратно вынимается. Не перекрутите и не изогните деталь, т. к. после этого она станет непригодной; После замены или ремонта механизма, сборка производится в обратной последовательности.

При работе с советским типом пробкового переключателя, сначала выкручивается регулирующая ручка, а потом снимается переключатель.

Полезные советы

При покупке следует обратить внимание на внешнее хромовое покрытие, у некачественных изделий оно часто плохого качества. Смесители из латуни являются качественными изделиями

В ее состав входит медь и цинк

Чем больше меди в сплаве, тем больше вероятность, что изделие будет служить долгое время. Рекомендуется покупать именно такие устройства.

• Чтобы правильно сделать монтаж эксцентриков, следует подмотать их уплотнительной летной. Потребуется не менее 8 витков изоленты (многое зависит от толщины и плотности).
• Закручивая гайки, не рекомендуется их перетягивать, чтобы не испортить прокладки.
• Чтобы проверить, нет ли течи, после закручивания эксцентриков рекомендуется включить воду. Если нет никаких протеканий, то можно продолжить работу.
• Краны, у которых поворачивается гусак, могут монтироваться на разных высотах от 15 до 45 см от борта ванны. Установку нужно проводить таким образом, чтобы хватило длины душевого шланга.
• Ручной гибкий душ необходим, и только пользователь может подобрать его оптимальную длину.

Инструменты, которые требуются:

• электрическая дрель;
• молоток;
• плоскогубцы;
• разводной ключ;
• кусачки.

Фазы работы по установке смесителя:

• прикручивание эксцентриков;
• установка главного корпуса;
• монтаж излива;
• монтаж душа;
• тестирование.

Из изложенного видно, что монтаж смесителя несложен. Если точно следовать предложенной инструкции, то все работы можно выполнить за полдня. В случае же, если нет ни минимальных навыков работы с сантехникой, ни желания разбираться с ее устройством и ремонтом, всегда можно поручить выполнение этих задач профессионалам.

О том, как ремонтировать смеситель для ванной с душем, смотрите в следующем видео:

Устройство однорычажного и двухвентильного кранов

Наиболее распространенными типами смесителей являются однорычажный и двухвентильный. Несмотря на разный внешний вид, по принципу действия они практически аналогичны. Однако есть между ними и различия

Разобраться в особенностях устройства кранов важно, чтобы было проще понять технику их разборки

Однорычажный

Существует два типа конструкции такого крана:

1. Шаровый. Внутри установлен металлический шар с тремя отверстиями — для входа горячей и холодной воды и для выхода смешанной. Внутри шар полый, он и является камерой смешивания. Сверху на шаре зафиксирован шток, соединяющий деталь с рычагом и предназначенный для регулировки.
2. Картриджевый. Вместо шара используется керамический сменный картридж, составленный из двух пластин — в нижней имеется три отверстия, служит она для подачи воды, а верхняя представляет собой камеру смешивания со штоком для регулировки. Чтобы избежать засоров между пластинами, на входные отверстия устанавливаются специальные фильтры.

Принцип работы у обоих типов крана один — при подъеме рычага вода впускается в камеру смешивания, поворот же регулирует просвет отверстий для горячей и холодной воды.

К другим основным частям однорычажного смесителя относятся:

• корпус,
• рычаг регулировки,
• фиксатор рычага,
• крышка,
• прижимающая гайка,
• уплотнители из силикона, резины или тефлона.

В большинстве случаев менять смеситель целиком необязательно — можно заменить только засорившийся картридж или подтекающие уплотнители. Металлический шар достаточно почистить и установить обратно.

Двухвентильный смеситель

Основными деталями такого смесителя являются две кран-буксы, используемые для раздельной регулировки подачи холодной и горячей воды. Существует два вида этого механизма:

• Резьбовая букса. Запирание воды в ней осуществляется при помощи эластичной прокладки, которая при закрытии крана отсекает смеситель от водопровода. В зарубежных моделях вместо вращения винта происходит возвратно-поступательное движение, что снижает износ прокладки.
• Керамическая букса. В ней вместо прокладки используются диски из отполированной керамики. Принцип регулировки подачи воды такой же, как в однорычажном кране — при повороте вентиля отверстия на пластинах совмещаются, и вода льется. Аналогичен и главный недостаток — требовательность к чистоте жидкости.

Корпус крана из нержавеющей стали или латуни представляет собой камеру смешивания, в которой просверлены отверстия для подключения букс и гусака. Смеситель в ванной также имеет отверстия для золотникового клапана, переключающего подачу воды с крана на душ, и для душевого шланга. Детали крепятся к корпусу при помощи накидных гаек, вентили фиксируются на кран-буксах болтами. Опциональной частью смесителя является аэратор, надеваемый на конец гусака.

При ремонте следует внимательно подбирать запасные части. Они различаются размерами и формой. Так, детали от зарубежных кранов нельзя установить на отечественные модели и наоборот.

Смеситель вентильного типа

Устройство смесителя вентильного типа

Краны вентильного типа представляют собой цельно литой корпус, который изготавливают из латуни, бронзы или нержавеющей стали. Запорный механизм выполнен в виде вентильной головки, которая зазывается кран буксой. Именно этими вентилями и регулируется давление и температура воды. Каждый вентиль открывает поток горячей или холодной воды, которая подаётся в смесительную камеру и выходит в уже смешанном состоянии через излив. На обратной стороне смесителя есть входящие отверстия с резьбой, которые соединяют с магистралями водопровода.

Для того чтоб разобрать такой смеситель для устранения неисправности, нужно приготовить заранее такие инструменты как:

• плоская и крестовая отвёртка;
• разводной ключ, желательно в двух экземплярах;
• малярный скотч, для обмотки хромированных деталей с целью недопущения царапин при работе;
• полотенце или любую другую толстую тряпку. Материал прокладывают на дно ванной или раковины для того, чтоб случайно упавшая деталь крана не повредила эмаль.

Разборка смесителя для ванной начинается со снятия декоративной крышки на ручке крана. Обычно на таких крышечках указан цвет, характерный температуре воды или соответствующие буквенные обозначения. За этой крышкой скрывается болт, который крепит декоративную рукоятку к вентилю, его необходимо выкрутить и снять ручку с вентиля. Затем при помощи разводного ключа необходимо выкрутить сам вентиль, который расположен в цельном корпусе смесителя.

Перед тем как разобрать смеситель в ванной, приготовьте заранее новую кран буксу и комплект резиновых прокладок для быстрой замены испорченных элементов, после чего собирайте смеситель, повторяя описанные действия в обратном порядке.

Разборка смесителя Grohe

Кран Grohe, несмотря на то, что он разбирается по схожим правилам как и однорычажный, я вынес в отдельный подраздел этой статьи. Причина кроется в его популярности и надежности.

Особенность Grohe в том, что гибкие подводки воды у него не на резьбе как у других смесителей. То есть если их вращать – мы их не выкрутим. Они фиксируются изнутри. Для этого потребуется:

1. Снять ручку. Обычно это делается шестигранником.
2. Затем снять колпачок – у Грое он может быть как резьбовой, так и нерезьбовой.
3. Затем снять картридж – обычно для этого нужно открутить отверткой 2 винта.
4. Аккуратно отверткой вытолкнуть пластиковую проставку;
5. Снять уплотнительные кольца с гибких подводок;
6. Снять фиксатор, который удерживает подводку в корпусе.

Все! Доступ для гибких подводок получен и смеситель разобран. Как видим процесс разборки очень похож на инструкцию, которую я привел в начале статьи

Важно понять, что краны разных производителей разбираются в целом по похожей схеме, но могут быть и некоторые нюансы, как у Grohe с той же прокладкой, типом используемого в работе инструмента, количеством откручиваемых винтиков и так далее

Как разобрать двухвентильный смеситель

Для разборки смесителя такого типа понадобится разводной ключ и отвертка. Вначале нужно отверткой выкрутить шуруп, расположенный под декоративной заглушкой вентиля, после чего с помощью разводного ключа вывернуть саму кран-буксу.

Это обычно делается, чтобы понять, необходимо заменить прокладку либо ее крепление просто разболталось. После замены прокладки нужно подтянуть болт крепления, а затем вкрутить кран-буксу на место.

Видео как разобрать, заменить и установить смеситель

В любом случае нужно сказать, что замена смесителя в ванной — последний способ решения поломки. Настоящий хозяин должен по крайней мере попытаться отремонтировать барахлящий смеситель.

Советы по эксплуатации и предотвращению поломок смесителей с одной ручкой

Для предотвращения поломок необходимо обратить внимание на некоторые моменты в процессе эксплуатации:

• Качественный состав воды.

  Действенным способом профилактики поломок является установка очищающих фильтров в систему водопровода. Они улавливают взвешенные частицы, которые могут нанести вред устройству.

• Расходные материалы. В смесителе используются резиновые прокладки, срок службы которых короче, чем у силиконовых.
• Брак, допущенный на заводе. При производстве изделия отливались из металла низкого качества. В результате появляются трещины в корпусе, которые отремонтировать невозможно.

Как разобрать смеситель в ванной

Мастеру потребуется ремонтный набор, в котором основное место отведено рожково-накидным ключам с размером внутреннего зева 12 – 30 мм.

Другие инструменты:

• Набор шестигранных ключей, обычно требуются № 3 и 10 мм (для стопорения картриджа одно рычажного смесителя и соединительных втулок с резьбой стандартных моделей).
• Крестовые и плоские отвертки с наконечником 3 – 4 мм для закручивания барашков.
• Нож, чтобы им поддевать крышки на вентилях или рычагах.
• Плоскогубцы используют для вывинчивания элементов в сложных случаях и поддерживания корпуса при разборке.

Профессиональные мастера готовят инструменты: переставные трубные ключи с накладными губками из пластика, натяжные приспособления (ленточные) специально корпусов и деталей с покрытием хромом, фирменные торцовые ключи к моделям некоторых производителей.

Потребуется средство WD – 40 для облегчения раскручивания (растворяет ржавчину за несколько минут) и смазка. Может понадобиться электродрель для высверливания винта рукоятки.

Как разобрать смеситель в ванной однорычажного типа

Работоспособность такого смесителя зависит от состояния картриджа. Ремонт чаще всего заключается в чистке внутренностей, смазке деталей и установке новой кран-буксы.

Порядок разборки крана в ванной с одним рычагом:

1. Аккуратно удаляют пробку круглой формы, которая закрывает стопорный винт.
2. Для ослабления крепежа применяют шестигранный ключ, убирают рычаг смесителя.
3. Если хромированное кольцо на резьбе, его выкручивают, если с натягом без резьбы за счет резинки — поддевают и вынимают.
4. Выкручивают крепежную гайку картриджа, есть варианты, когда вместо нее кассета крепится ко дну корпуса болтами.
5. Элементы соединения могут прикипать друг к другу, поэтому используют специальный растворитель или керосин.

Чаще всего течь идет в соединении корпуса и основания гусака, где нужно поменять прокладки. Доступ к месту получают, сняв рычаг, кольцо с хромированным покрытием, затем излив снимают по направлению вверх.

В некоторых смесителях гусак снимают вниз:

• Откручивают крепежные гайки.
• Снимают фигурную прокладку и шайбу.
• Поднимают над умывальником кран, отделяют от корпуса подводные шланги.
• Снимают излив.

Если гайка не поддается, по ней слегка постукивают молотком, чтобы разрушить скрепляющий налет ржавчины. После проверки работоспособности внутренние детали меняют или ремонтируют, затем сборку проводят в обратном порядке.

Как разобрать смеситель в ванной двухвентильного типа

В конструкции смесителя есть два независимых маховика, отвечающих за подачу горячей и холодной воды. Ранее выпускали клапаны в буксе с резиновым уплотнителем, а после модернизации регулировочно-запорного устройства в картридже применяют дисковый полуоборотный затвор из керамики.

Если со временем кран капает, несмотря на притянутый вентиль, для замены прокладки нужна разборка:

1. Поддевают отверткой или ножом и снимают декоративную заглушку на каждом барашке.
2. Откручивают крепежный болт, снимают вентиль.
3. Снимают колпак, иногда крутят рукой, а если головка шестигранная, то применяют соответствующий ключ.

Гусак отсоединяют, откручивая гайку, затем его вынимают из корпуса, где он сидит за счет резиновых уплотнителей. У круглых старых моделей прокладка находится в канавках, а у современных — на переходной втулке. Помимо излива, снимают шаровой переключатель, демонтируют душевой отвод.

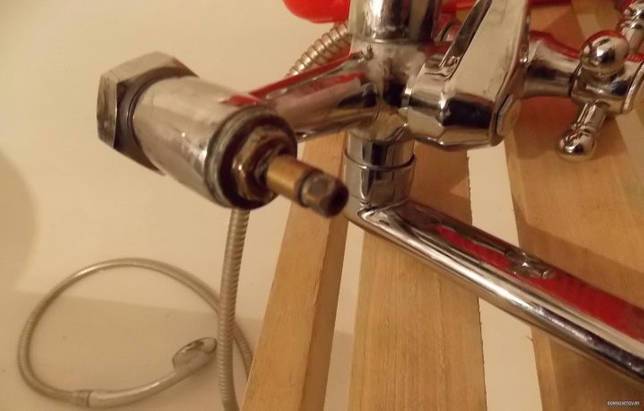

Как разобрать кран-буксу смесителя в ванной

В основе узла лежат герметичные прокладки и стальной шток. Уплотнительные элементы бывают резиновыми или керамическими (подвижными). По этому принципу делят кран-буксы на керамические или шаровые. Выглядит картридж, как конструкция из деталей, собранная в пластиковом корпусе в форме цилиндра.

Порядок разборки:

• С крана убирают маховик — чтобы сделать это, в вентиле снимают красную или синюю заглушку.
• Рычаг снимают движением вверх.
• Под маховиком открывается винт, который откручивают для снятия вентиля.
• Чистят резьбу и внутренности.

Декоративное кольцо крана снимают накидным ключом №17. После этого освобождается доступ к кран-буксе. Ее демонтируют по резьбе разводным ключом по направлению часовой стрелки. Корпус смесителя придерживают рукой. Резьбу посадочного места очищают от ржавчины и налета.

Как снять и разобрать?

Прежде чем установить новый кран, необходимо произвести демонтаж старого сантехнического прибора. Легче всего убирать смеситель для ванны, так как он снимается целиком путём откручивания двух накидных гаек, соединяющих его с подводящими трубопроводами горячей и холодной воды. Единственная сложность может возникнуть в случае с трубопроводами из полимеров. При откручивании гаек потребуется немалое усилие, поэтому нужно придерживать подводные трубы во избежание их скручивания и разлома. Придерживать трубы можно газовым или зажимным ключом за впаянные в них металлические крепёжные наконечники.

Смесители раковин снять так быстро не удаётся, работа нередко связана с трудностью доступа к местам демонтажа, а иногда требует удаления чаши.

Большинство современных кранов для раковин снять будет правильно в следующем порядке.

Отключаются водопроводные трубопроводы первичной отключающей арматурой на входном коллекторе квартиры или дома.Открываются краны как на месте работы, так и в других местах для снятия с отключенных участков давления. Под открытый демонтируемый кран, если потребуется, можно подставить ведро для сбора остатков жидкости на подводе линий горячей и холодной воды.Убедившись, что вся вода из труб на уровне кранов сошла, можно приступать к работе по снятию смесителя раковины. Для этого придётся забраться под чашу, подстелив что-нибудь, чтобы не перепачкаться. Канализационные трубы и сифон лучше отсоединить – будет удобней заниматься краном. Для сбора возможных остатков жидкости в отсоединяемых канализационных устройствах хорошо воспользоваться ведром или тазом.Отвинчиваются гибкие проводки от труб горячей и холодной воды. В шлангах и трубах на нижнем уровне ещё имеется вода, не помешает подставить посуду для её сбора. На этом этапе нужен разводной или рожковый ключ 22х24.Сразу же подходящим инструментом (нож, отвёртка) нужно очистить штуцеры подводящих труб от остатков старого герметика, если таковые имеются.Следующая операция – самая трудная, особенно если кран установлен давно. Нижний крепёж крана имеет два длинных стальных штырька с накручивающимися на них гайками. От влаги гайки становятся намертво прикипевшими к штырькам, и открутить их порой бывает невозможно. Для облегчения задачи рекомендуется смазать всю резьбу штырьков и места их соприкосновения с гайками керосином или специальным раствором, продающимся в хозяйственных магазинах, и дать немного времени для размокания мест накипи соединений. После этого выкрутить гайки полностью трубчатым ключом на 10 (подойдёт и накидной ключ).Теперь пришла пора подниматься с пола из-под раковины. Вытянув насколько можно кран наружу, отвинтить гибкие подводки из входных отверстий в нижней части корпуса крана. Это можно сделать с помощью плоскогубцев.Вытянуть наверх весь кран. До откручивания шлангов этого сделать нельзя – мешает нижняя крепёжная пластина, через отверстия которой не проходят гайки гибких подводок, соединяющие подводки с трубопроводами.Зачистить место установки смесителя на раковине от грязи не только сверху, но и снизу, под раковиной.

Рекомендуется снятые краны не выбрасывать, а разбирать на запчасти. Никто не знает, когда могут потребоваться прокладки, крепёж, клапаны и кран-букса. Пусть даже старые. Иногда может понадобиться и обычный барашек, а под рукой не окажется.

Ручка (рычаг) крана или маховик снимается после выкручивания винта отвёртками. Винты находятся под декоративными колпачками, которые нужно просто поддеть ножом или плоской отвёрткой. Сняв маховик или рычаг, выкручивают верхнюю крышку корпуса вентильного смесителя или извлекают картридж с кассетами и дисками в шаровых кранах. Из корпуса вентильных кранов легко извлекаются остальные запчасти: клапана, прокладки, коронка (кран-букса). Всё это может очень пригодиться в будущем.

В каких случаях не требуется замена?

Давайте сначала определимся, когда требуется замена смесителя, а в каких случаях можно обойтись мелким ремонтом.Перечисленные ниже неисправности, встречающиеся в процессе эксплуатации, можно достаточно быстро устранить, не прибегая к замене смесителя.1) Плохо закрывается кран холодной или горячей воды, вода капает или сочится тонкой струйкой. Как правило, это происходит в результате деформации прокладки на кран-буксе (если используется кран-букса с прокладкой) или износом керамического диска (у керамических кран-букс). Возникает в результате попадания разного рода загрязнений, находящихся в водопроводной воде – окалины из труб, песка, любых других небольших твердых частиц.Исправить возникшую проблему в этом случае очень просто – достаточно лишь поменять прокладку или заменить керамическую буксу на новую.2) Из-под соединения душевого шланга с корпусом течет вода.Обычно в этом случае причина кроется в деформации плоской резиновой или силиконовой прокладки, через которую присоединяется душевой шланг к корпусу. Замена прокладки на новую позволяет быстро исправить ситуацию.3) Просачивается вода в месте крепления излива к корпусу смесителя.

Пожалуй, один из наиболее часто встречающихся случаев – вода льется из-под гайки крепления гусака к корпусу. Причиной появления течи является износ круглого резинового колечка, устанавливаемого в месте соединения излива с корпусом.

Дефект появляется в результате поворачивания носика туда-сюда в процессе использования смесителя. Исправляется буквально за несколько секунд путем замены колечка на новое.4) Смеситель гудит при открытии крана.Такое может происходить, когда движение воды вызывает колебание прокладки на шпинделе, которым она крепится к корпусу буксы.Как правило, замена прокладки или кран-буксы позволяют устранить неприятный звук.
