Общие рекомендации по установке выключателя от двери
Правильная установка выключателя от двери играет значительную роль в обеспечении комфорта и безопасности в помещении. Расположение выключателя должно быть удобным для использования, а также соответствовать нормам и правилам электробезопасности.
В общем случае, рекомендуется устанавливать выключатель от двери на расстоянии 1,4-1,5 метра от пола. Это позволяет удобно достигать выключатель рукой без необходимости наклоняться или прогибаться.
Также следует учитывать следующие рекомендации:
| 1. | Не стоит устанавливать выключатель слишком близко к дверной ручке или визуально мешающим элементам. Учтите, что выключатель должен легко обнаруживаться глазом. |
| 2. | Расположение выключателя от двери должно быть удобным для всех членов семьи, включая детей и людей с ограниченными возможностями. При необходимости, установите дополнительные выключатели на разных уровнях. |
| 3. | Не устанавливайте выключатель слишком близко к влажным или водонепроницаемым поверхностям. Это может повлечь риск короткого замыкания и возгорания. |
| 4. | Для обеспечения безопасности рекомендуется установка выключателей с защитными розетками или дополнительными крышками, особенно в помещениях, где присутствуют дети. |
| 5. | Если вы предпочитаете использовать дизайнерские выключатели, убедитесь, что они соответствуют требованиям электробезопасности и надежности, и что установлены с учетом правил и рекомендаций производителя. |
Соблюдение данных рекомендаций поможет создать комфортное и безопасное электрическое оборудование в вашем доме. При необходимости, проконсультируйтесь с электриком или профессионалом, чтобы убедиться в правильности установки выключателя от двери.
Этап 1. Часть 4. План расположения элементов освещения.
- Что такое схема электропроводки и зачем она нужна? 1 часть.
- С чего начинается грамотная электропроводка. Как и зачем делать план расстановки мебели? 2 часть.
- Как самостоятельно сделать грамотное распределение розеток по квартире? 3 часть.
Продолжением цепочки поэтапного разбора является тема освещения.
В 4 части руководства электропроводка в квартире своими руками пошаговая инструкция мы поговорим о том, как и каким образом при планировке электрической части квартиры распределяются светильники, люстры и выключатели.
Вы узнаете, как самостоятельно грамотно выполнить распределение элементов освещения, а также на что стоит обратить внимание и какие моменты учесть. Начнем с первой комнаты, которая обозначена в нашем примере как «Зал»
Начнем с первой комнаты, которая обозначена в нашем примере как «Зал».
Освещение комнаты «Зал».
Напомню расстановку мебели.

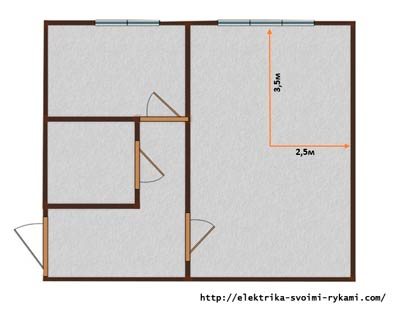

Освещать данную комнату будет одна люстра, расположенная по центру
Для того чтобы получить координаты ее расположения нужно сделать следующие действия. Сначала определить длину и ширину комнаты.
Далее разделить полученные значения пополам.
Координаты расположения люстры готовы.
Важно! «Многие ошибочно считают (встречаются даже опытные электрики), что подготовительные работы осветительной части комнаты на этом заканчиваются, и теперь можно смело бежать в магазин выбирать понравившуюся люстру. Прежде чем покупать осветительные приборы для конкретной комнаты необходимо выполнить расчет осветительной части
Данный расчет основывается на нормативах освещенности жилых помещений, позволяет определить необходимое количество света для конкретного помещения
Прежде чем покупать осветительные приборы для конкретной комнаты необходимо выполнить расчет осветительной части. Данный расчет основывается на нормативах освещенности жилых помещений, позволяет определить необходимое количество света для конкретного помещения.
Чем грозит игнорирование данного этапа?
- Если приобретенная люстра будет освещать комнату больше чем требуется, вы будете ежемесячно платить лишние деньги за свет.
- Если же люстра будет давать меньше света чем требуется, недостаточная освещенность будет ежедневно негативно воздействовать на здоровье ваших глаз, что в итоге может привести к очкам или дорогостоящему лечению.
В последующих частях инструкции электропроводка в квартире своими руками, мы будем подробно рассматривать каким образом выполнить самостоятельный расчет освещенности помещения, на примере уже хорошо знакомой нам однокомнатной квартиры.
Продолжим тему 4 части инструкции.
Если в помещении планируется установка какой-либо габаритной мебели, например, большого шкафа или встроенного шкафа-купе, который займет большое пространство комнаты, будет целесообразно считать центр комнаты не от стены до стены, а от стены до шкафа.
Итак, с расположением люстры мы определились. Теперь, нам нужно разместить элемент управления освещением, это может быть:
- одно, двух или трехклавишный выключатель;
- пара проходных выключателей;
- диммер;
- датчик звука или движения;
В нашем примере для этих целей будет использован двухклавишный выключатель света. Как именно происходит выбор устройства управления и на чем он основывается мы будем подробно разбирать в последующих частях данной инструкции.
Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз
Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.
Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.
yandex.ru
Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.
Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.
А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:
yandex.ru
Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.
А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.
Таким образом, питание подводится сверху, а потребитель подключен снизу.
Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:
Из этого можно вывести следующее правило:
Вверх – включаем, вниз – выключаем.
Таким образом, монтаж будет технически грамотным.
А это значит, что и выключатели света должны монтироваться аналогичным образом.
Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.
yandex.ru
Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.
Заключение
Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.
Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.
Если статья оказалась вам полезна, или интересна, то оцените лайком
Спасибо за ваше внимание!
Схема соединения проводов в распредкоробке
Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:
кабель питания от щитовой
идущий вниз на выключатель
на светильник
Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.
Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?
Как правильно располагать выключатели света?
Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.
Общие правила

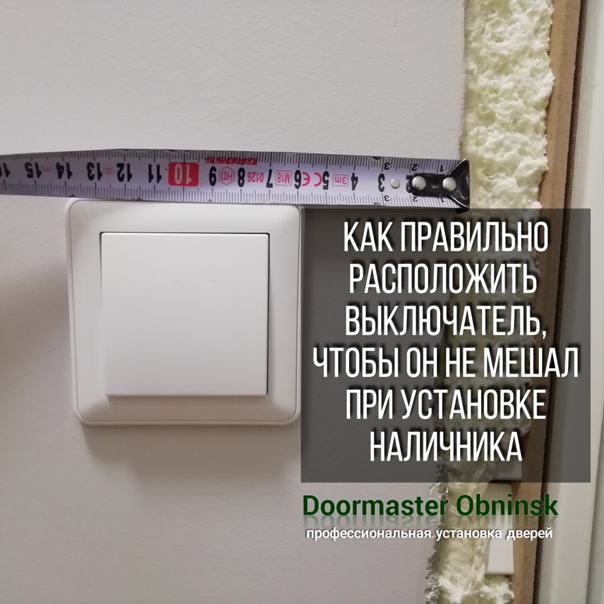

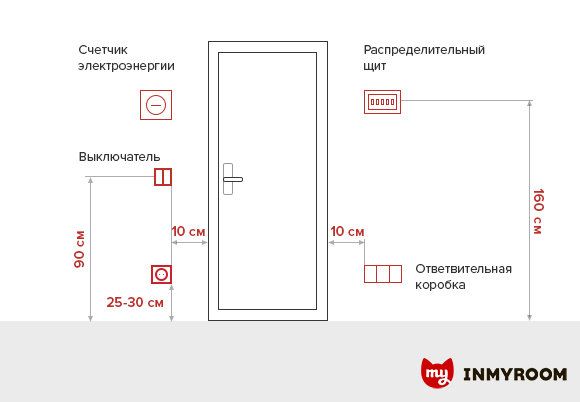

Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.
Photo: Nicole Marino

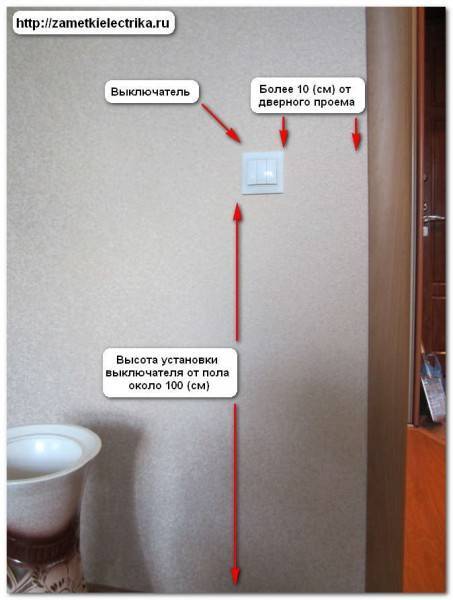

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.
Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается — на нижнюю (при условии, что выключатель не проходной или перекидной)
Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?
В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.
Photo: Aleksey Gnilenkov
Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.
Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.
Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.
Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.
Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.
Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.
Photo: Emily May
Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.
Photo: Wicker Paradise
Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.
Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».
Какие нормы определяют расстояние между выключателем и дверью?
Вопрос о правильном расстоянии между выключателем и дверью возникает при проектировании и установке электрооборудования в помещениях. Существуют нормативно-технические документы, которые регламентируют данное расстояние.
Согласно ГОСТ Р 50571.17-2006 «Электроснабжение и осветительная техника общественных и административных зданий», расстояние между выключателем и дверью должно быть не менее 0,7 метра. Это требование обусловлено такими факторами, как удобство использования электрического выключателя, безопасность его эксплуатации и возможность открытия и закрытия двери без препятствий.
Однако, следует отметить, что указанное расстояние является минимальным и может увеличиваться в зависимости от типа помещения и его функционального назначения. Например, в коридорах общественных зданий, где часто происходит движение людей, желательно устанавливать выключатель на расстоянии не менее 1 метра от двери. Это позволит избежать возможных столкновений или случайного включения света при проходе мимо.
Необходимо также учитывать требования по благоустройству помещений для людей с ограниченными возможностями. В соответствии с нормативными документами, выключатели должны быть доступными и удобными для пользования всеми категориями пользователей.
При проектировании электроустановок и выборе расстояния между выключателем и дверью, рекомендуется проконсультироваться с профессионалами, такими как инженеры-электротехники или архитекторы, чтобы учесть все необходимые нормы и требования.
Схема подключения кабелей ПВ в распределительном коробе
Схемы установки перекидного выключателя
Важным этапом является сборка схемы проходного выключателя в распредкоробе. На нее заходят 4 провода с 3-мя жилами – кабель питания от автомата управления светом с распредщитка, кабель на 1-й и 2-й переключатель, кабель на источник света.
В процессе работ нужно ориентироваться на цвет провода:
- фаза – белый/серый;
- ноль – синий/коричневый;
- земля – желто-зеленый/черный.
Сборка предусматривает следующий пошаговый алгоритм:
- Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами.
- Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами.
- Подключение заземления к корпусу осветительного прибора.
- Сцепка фазы от кабеля ввода с фазой от уходящего кабеля и крепление их на общей клемме в 1-м переключателе.
- Сцепка общего провода 2-го переключателя с фазой кабеля освещения клеммой.
- Соединение второстепенных отходящих жил выключателей № 1 и № 2.
- Подача напряжения и тестирование конструкции.
Преимущества и недостатки разных вариантов
Вариант со светом вверх
Положение выключателя света вверх является традиционным и наиболее распространенным вариантом. Переключатель располагается в вертикальном положении, когда свет включен. Этот вариант имеет свои преимущества и недостатки, которые стоит учесть при установке выключателя.
Основное преимущество положения выключателя света вверх — его простота в использовании. Визуальное представление переключателя в вертикальном положении позволяет быстро и легко определить, включен или выключен свет в помещении.
Кроме того, положение выключателя света вверх имеет и эстетический аспект. Многие люди считают, что такой вариант выглядит более гармонично и удобно в интерьере, особенно если в помещении применена вертикальная ориентация элементов декора.
Однако, у положения выключателя света вверх есть и недостатки. Например, при включении света в темноте или неосвещенном помещении, сложно определить, в каком положении находится переключатель. Также, если у вас есть дети, которые не всегда помнят правильное положение переключателя, вы можете наблюдать случаи, когда свет остается включенным при закрытых дверях.
Вариант со светом вниз
Положение выключателя света вниз является альтернативным вариантом и отличается от традиционного. Переключатель располагается в нижнем положении, когда свет включен. Такой вариант тоже имеет свои преимущества и недостатки, которые следует учесть при выборе и установке выключателя.
Основное преимущество положения выключателя света вниз — это более удобное использование в ночное время или в темных помещениях. Визуальное представление переключателя в нижнем положении позволяет быстро и легко определить, включен или выключен свет в помещении.
Кроме того, положение выключателя света вниз может быть полезно, если у вас есть дети. Им может быть проще запомнить, что включенный свет соответствует нижнему положению переключателя.
Однако, положение выключателя света вниз может показаться неестественным или неудобным для некоторых людей, особенно если установлены трехпозиционные выключатели, которые требуют дополнительных действий для переключения света с одного положения на другое.
В общем, выбор между положением выключателя света вверх или вниз зависит от ваших предпочтений и особенностей помещения. В любом случае, главное — это удобство использования и понимание, включен ли свет, при выбранном варианте.
Расположение точек освещения
точки управления освещением в доме делятся на три основные группы:
- Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
- В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
- В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/
В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.
Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя
Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.
Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера
Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.
Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.
Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.
Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование. Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля.
Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

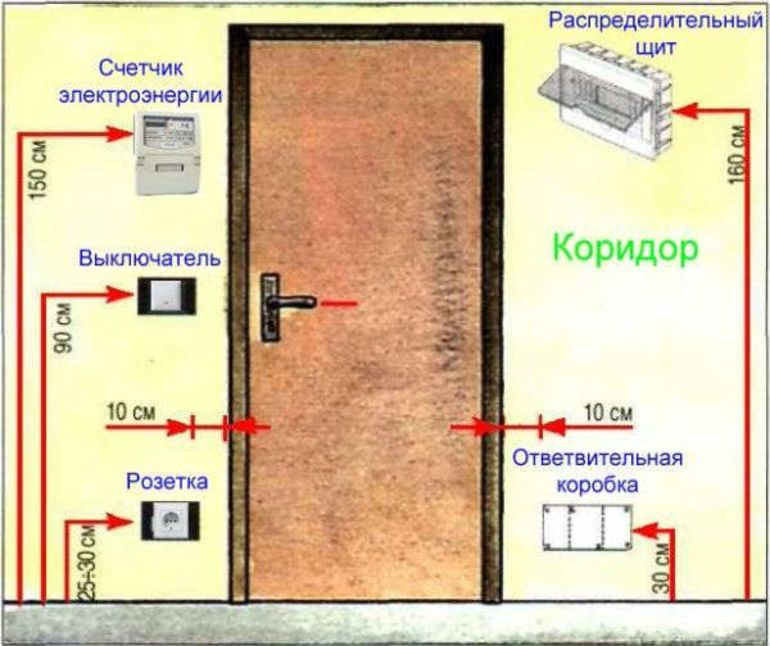

Где гармонично расположить выключатели и розетки:
Монтаж розетки для стиральной машинки в ванной комнате:
Подходящая высота для монтажа розеток и выключателей:
Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.
Во время проведения многих интересует вопрос, на какой высоте ставить розетки и выключатели. Для квартир в многоэтажных домах не существует строгих регламентов. Главное, чтобы ими было удобно пользоваться.
Некоторые люди привыкли к тем высотам, которые использовались в домах советской постройки. В них розетки устанавливались на расстоянии 80-90 сантиметров, а клавиши — 150-160 сантиметров. Интересно, что владельцы квартир от таких высот не отказываются в силу привычки. Другие быстро перенимают все новое и необычное и используют европейские стандарты, где электроустановки делаются для удобства и комфорта человека.

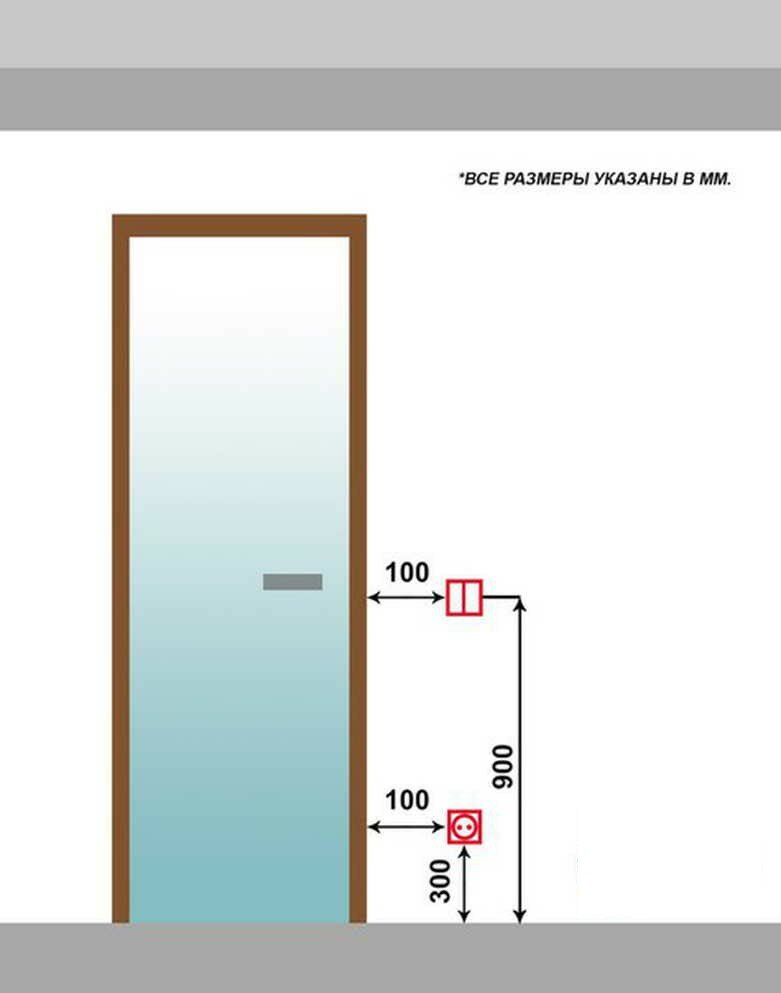

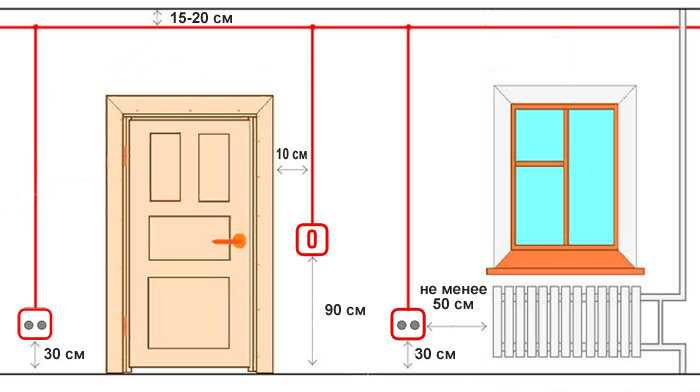

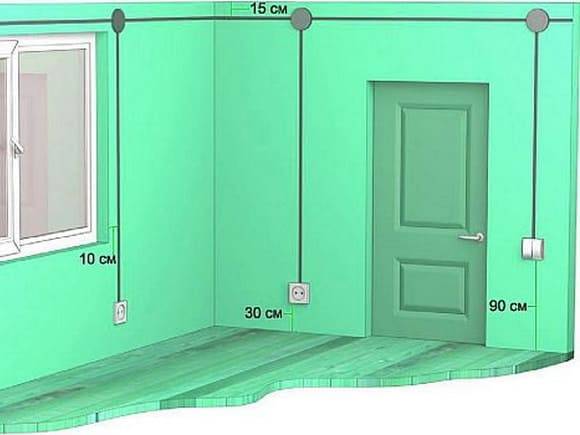

Сегодня гнезда монтируют на высоте 30-40 сантиметров, а выключатели – 80-90 сантиметров от уровня пола. Такие показатели считаются общепринятыми.
С учетом назначения розеток, устройства можно делать и на другом расстоянии, например, на кухне их часто располагают в одну линию над столом, плюс 0.2-0.25 м. Это обеспечивает удобство эксплуатации различных бытовых приборов.
Для аудио- и видеоприборов в одну линию с силовыми розетками ставят специальные элекроустановки. В этом случае набор гнезд разумно устанавливать не очень низко. Средняя высота может варьироваться в пределах 50-120 сантиметров.
В ванной комнате делают розетку с уровнем защиты не менее IP-44, на высоте одного метра от пола и на расстоянии не менее 0.6 м от ванной или душевой кабины.
Корректная установка выключателя от двери: проверенные советы
Согласно электротехническим нормам, расстояние от двери до выключателя должно быть не менее 0,9 метра. Это позволяет легко найти выключатель и удобно его включать или выключать при входе в комнату или выходе из нее. Также такое расстояние предотвращает случайное срабатывание выключателя при проходе возле двери.
Однако, рекомендуется рассматривать это требование как минимальное расстояние, и в некоторых случаях стоит устанавливать выключатель дальше от двери. Это особенно актуально для дверей, которые широко открываются, и когда рядом с дверью могут находиться различные предметы или мебель, создающие препятствие для безопасного использования выключателя.
Если необходимо установить несколько выключателей в одной комнате, их следует располагать на одинаковом расстоянии от двери и друг от друга. Это создает единый стандарт и удобство в использовании, позволяя безошибочно найти нужный выключатель в темноте или в спешке.

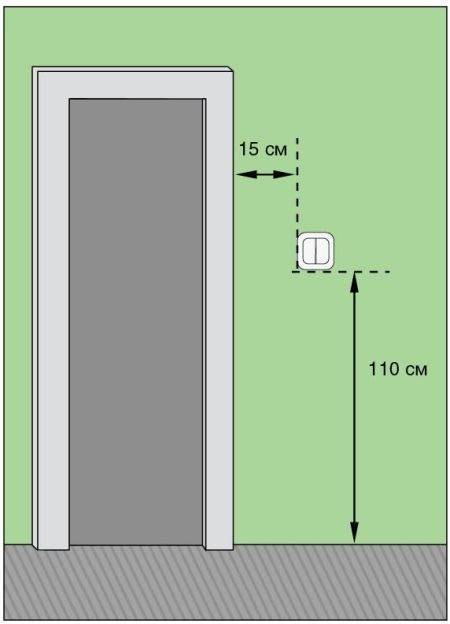

Важно также учесть высоту установки выключателя от пола. Рекомендуется устанавливать выключатель на высоте 1-1,2 метра от пола
Это наиболее удобное расположение, позволяющее с легкостью дотянуться до выключателя, сохраняя при этом эстетичный вид комнаты.
При установке выключателя от двери также следует учесть особенности конкретного помещения. Если рядом с дверью есть ниши, комнатные растения или другие предметы, которые могут помешать использованию выключателя, стоит выбрать такое расположение, которое исключает возможность повреждения проводки или образования опасных ситуаций.
В итоге, корректная установка выключателя от двери должна соответствовать электротехническим нормам, удобству использования и особенностям конкретного помещения. Правильное расстояние от двери, одинаковое для всех выключателей в комнате, и рассмотрение индивидуальных особенностей помогут создать безопасную и функциональную электроустановку.
