Расстояние от радиатора до подоконника и батареи до пола и стены

Нормированные расстояния для установки отопительных приборов

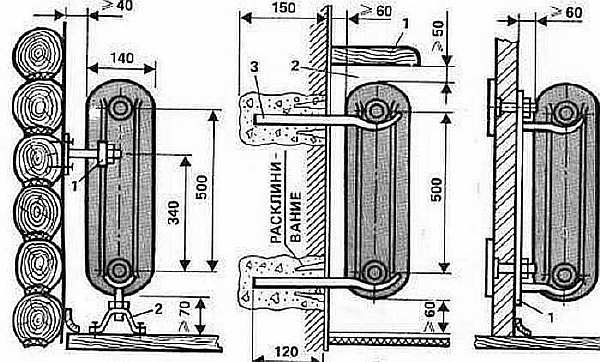

В СНиП номер 3.05.01-85 сказано, на какой высоте от пола вешать радиаторы отопления в частном доме, а также перечислены другие нормативы установки отопительных приборов.

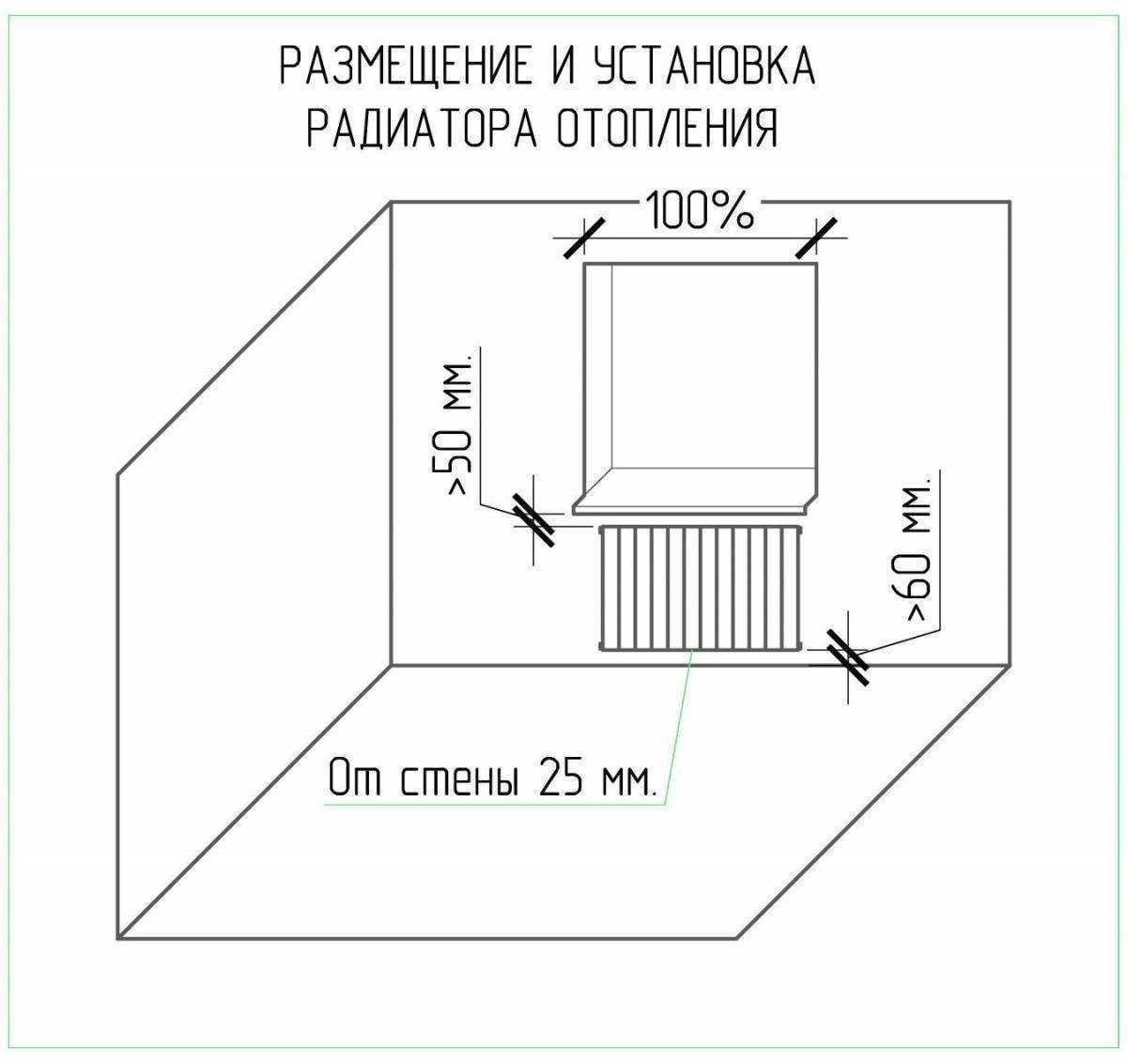

При монтаже отопительного прибора соблюдают следующие нормы:

Все приборы отопления монтируют строго под оконным проемом в помещении

Важно установить радиатор точно по центру существующего в комнате окна, то есть так, чтобы обе центральные оси совпали.
Важно учитывать габариты оконного проема и батареи. Ширина прибора должна составлять 70% от этого же габарита окна.

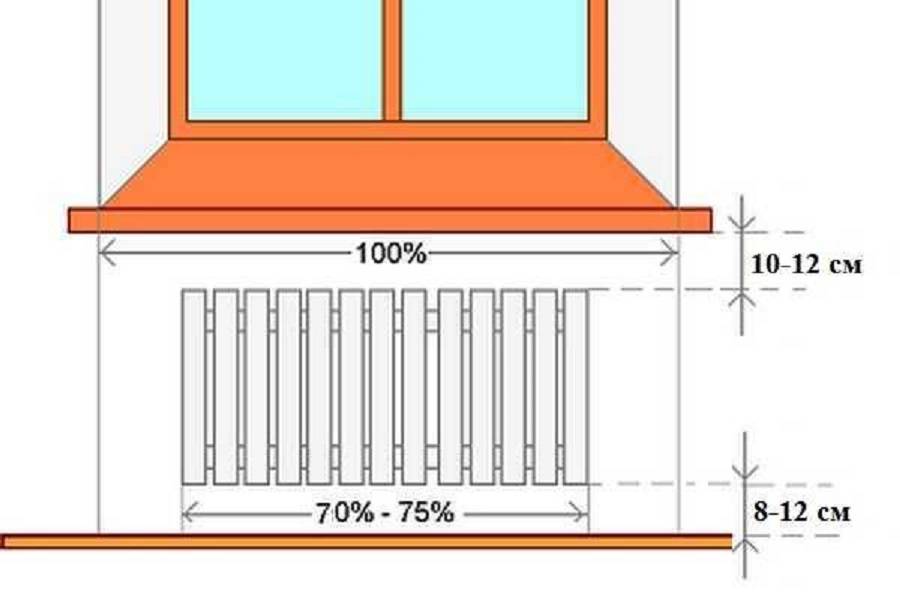

В нормативных документах указано, что высота батареи от пола составляет 100-120 мм

При установке на большем расстоянии нижняя часть помещения плохо прогревается. А при монтаже ниже под прибором скапливается много пыли.
Минимальное расстояние от подоконника до радиатора составляет 50 мм. Если этот разрыв будет меньше, то теплые воздушные массы не смогут нормально циркулировать из-за преграды сверху.
Что касается расстояния от батареи до стены, то оно составляет 2-5 см. Если его сделать меньше, то батарея станет греть стену, а не воздух в комнате. Делать разрыв больше нет смысла, потому что отопительный прибор будет сильно выступать от стены в центр помещения и портить интерьер.

При выборе оптимального разрыва между радиатором и стеновой поверхностью учитывают материал стен, размеры подоконной доски. Так, если подоконная доска короткая, то не нужно устанавливать агрегат от стены на расстоянии более 20 мм, иначе он будет сильно выступать. Но и меньше разрыв не делают из-за ухудшения теплоотдачи.

Отражающий экран крепят к стене так, чтобы фольгированная поверхность была повернута внутрь помещения. При этом ширина экрана должна быть на 5 см с каждой стороны больше ширины батареи. Утеплитель с фольгой крепят на стене от низа подоконника до самого пола.

Установка отопительного прибора

После того как мы разобрались, на какой высоте вешать радиаторы отопления, можно подробно рассмотреть процесс их установки. В процессе монтажа не забывайте соблюдать нормируемые расстояния

Это важно учесть еще на этапе установки крепежных элементов в случае использования навесного прибора

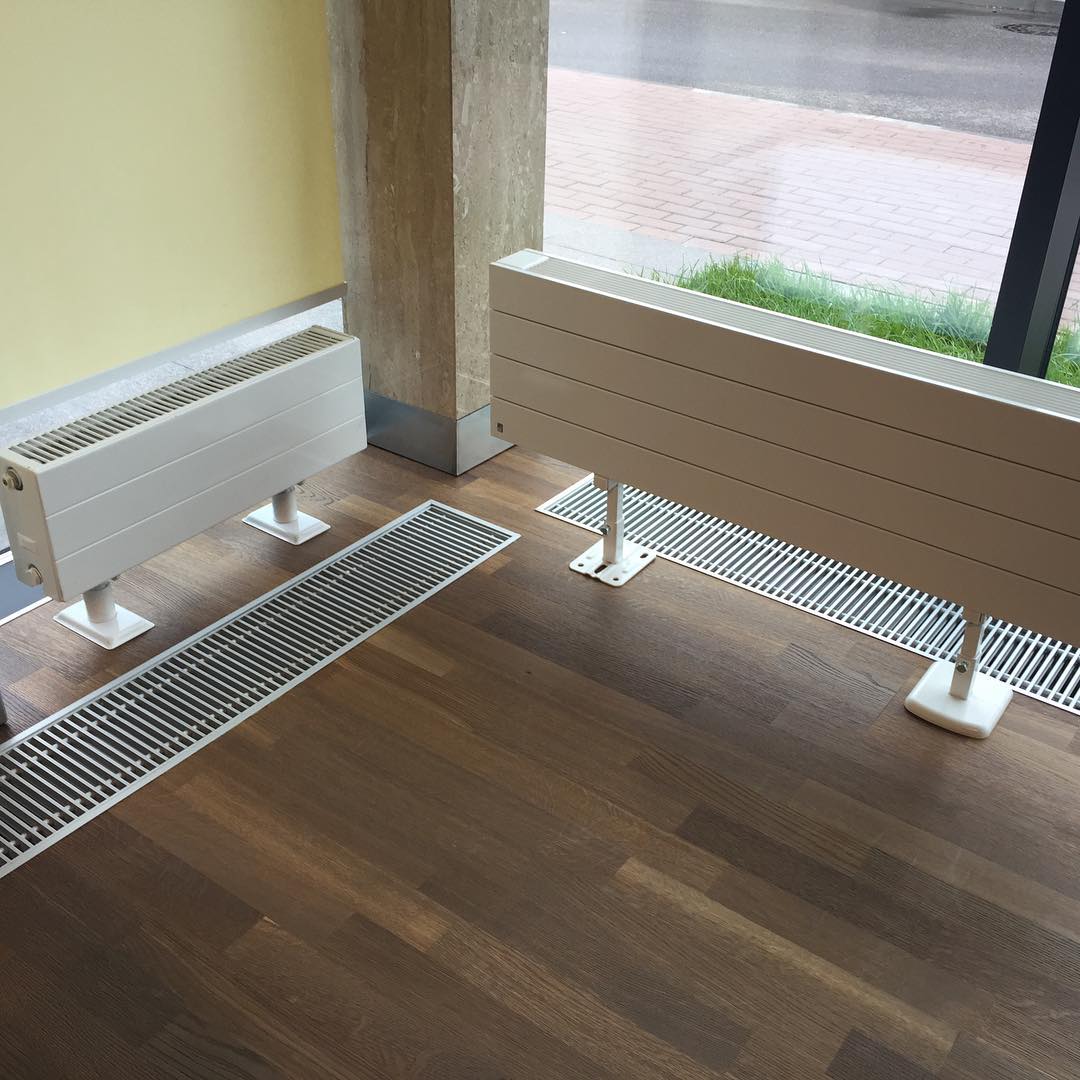

Монтаж напольной разновидности радиаторов

Напольные отопительные приборы обычно отличаются внушительным весом, поэтому не навешиваются на стены. Чаще всего такие агрегаты делают из чугуна, потому что этот материал обладает хорошей теплоемкостью. Прибор имеет съемные или стационарные ножки, фиксирующиеся на полу. При креплении ножек к напольному покрытию учитывают, из какого материала оно выполнено. Также нужно учесть материал основания пола. Для фиксации в зависимости от материала используют саморезы по дереву, дюбель-гвозди или крепежные элементы с пластиковыми дюбелями.

Чтобы такой отопительный прибор случайно не перевернулся, его дополнительно закрепляют настенным кронштейном на требуемой высоте. Чтобы правильно рассчитать место установки держателя, измеряют расстояние от пола до места его фиксации на отопительной конструкции. После этого на стеновой поверхности выполняют разметку мест установки крепежных элементов, сверлят отверстия, вбивают крепежи и закрепляют держатель.

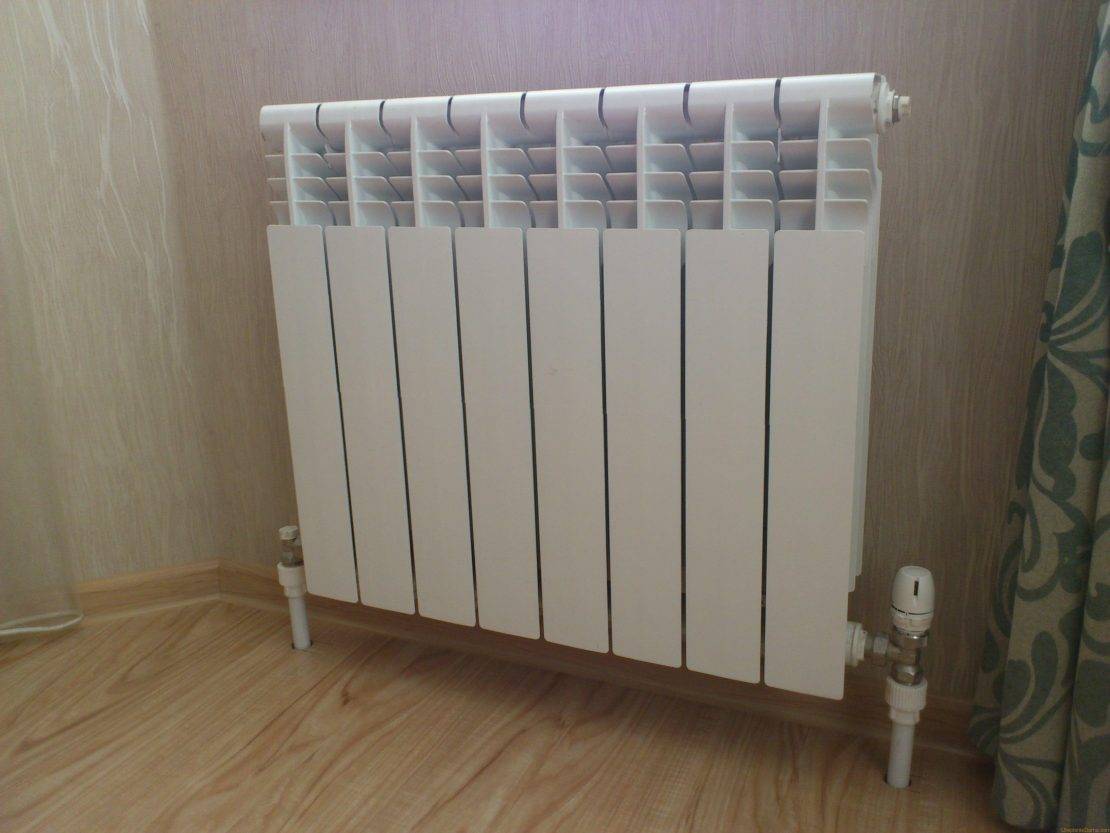

Установка настенной батареи

В комплекте к новому отопительному прибору идут кронштейны, на которые он крепится к стенам. Они сразу рассчитаны на массу радиатора из определенного материала. Однако если вы планируете добавлять дополнительные секции, то придется докупить держатели, потому что вес прибора увеличится. В противном случае в самый неожиданный момент агрегат может рухнуть и повлечь за собой трубы, вызвав разгерметизацию системы.

Перед закреплением радиатора на стене нужно точно определиться с местом установки и соблюсти все нормируемые расстояния от соседних конструкций и выступающих элементов.

Для этого сделайте следующее:

1. Найдите центр оконного проема и проведите через него условную вертикальную ось. Отметьте это места на стеновой поверхности под окном, чтобы проще было совместить центральную ось прибора и окна.
2. Измеряем расстояние от нижней грани радиатора до верхней поверхности и прибавляем к этому числу 120 мм. Этот размер откладываем от пола вверх и чертим горизонтальную линию. Причем ее горизонтальность нужно проверить при помощи уровня, поскольку от этого зависит эффективность циркуляции теплоносителя в батарее.
3. Измеряем расстояние между местами под крепежи на батарее и делим его на два. Откладываем полученную величину в каждую сторону от вертикальной оси на стене. Иными словами, на горизонтальной линии ставим точки в местах установки кронштейнов и сверлим там отверстия. Для работы используем перфоратор с победитовым сверлом. В отверстия вбиваем дюбели и закрепляем держатели на саморезах.

Крепление радиаторов можно выполнять только на стены из прочных материалов – кирпича, бетона. В рыхлых пористых основаниях кронштейны не получится надежно зафиксировать. Это касается стен из газобетона или гипсокартона. В таком случае в конструкции стены стоит заранее предусмотреть дополнительные несущие профили, к которым и будут крепиться держатели.

При обустройстве либо реконструкции отопительной системы часто требуется замена или монтаж батарей. Установка радиаторов отопления может выполняться своими силами, не прибегая к помощи специалистов, а лишь неукоснительно соблюдая требования СНиП. При выполнении работ потребуются и теоретические знания, и практический опыт, потому как даже малейшая ошибка может повлечь к проблемам во время эксплуатации отопительной системы.

Установка радиаторной батареи

Как влияют зазоры между радиатором отопления и стеной

Обозначенный свод правил по СНиП 2.04.05-91 – это не просто утвержденные параметры монтажа батареи отопления. Фиксированные цифры позволяют снизить непредвиденные затраты на отопление, например в многоквартирном доме.

В зависимости от внешней температуры воздуха здание может существенно охлаждаться. К примеру, большинство многоэтажек построены из бетона, который по своим физическим характеристикам не позволяет сохранять тепло внутри помещения.

Крепление и монтаж

Из этого следует, что если отопительную батарею прикрепить непосредственно к внутренней стенке несущей конструкции, то большая часть тепла будет направляться именно на нее, а не на нагревание воздуха. Делая небольшое расстояние от стены до радиатора отопления, создается своего рода воздушная изоляция, тем самым снижая необоснованные затраты. По данному принципу необходимо монтировать все приборы в помещении.

Какое расстояние от стены до батареи или радиатора предусматривается, если подоконник значительно выступает по отношению к стене, указано в нормативах. Дистанция между радиатором и оконным проемом не должна превышать 3/4, поскольку прогрев воздуха в квартире существенно снизится.

Схема движения воздуха в помещении

Что следует учесть при установке, кроме расстояния

Учитывая обозначенные нормы и правила монтажа отопительной системы, необходимо сконцентрировать внимание на таких рекомендациях. Во избежание необоснованных затрат, а также для того, чтобы в частном доме или квартире сохранялось тепло, следует подобрать отопительные приборы, руководствуясь такими критериями:

• местом проживания, а именно климатическими условиями региона;
• существующей разводкой отопительной системы;
• способом крепления отопительных секций;
• температурными показателями в самой системе отопления;
• нужно учесть, из какого материала произведены входящие трубы и трубопровод, подведенный в квартиру;
• расположение жилого помещения в самом здании;
• выбором регулирующих элементов.

Под окном

После анализа всех вариантов можно приступать непосредственно к выбору батарей, которые будут монтироваться, к примеру, в частном доме, многоквартирных домах и других помещениях.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

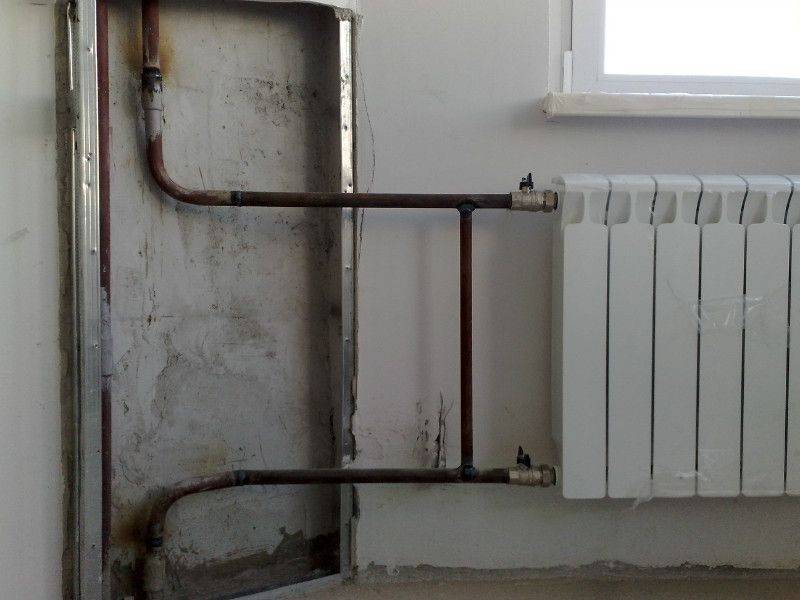

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме. Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Схемы подключения

Есть несколько схем подключения радиаторов, которые соответствуют требованиям и нормам ГОСТ и СНиП. Они представлены следующими разновидностями:

• Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
• Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
• Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.

Расчет высоты

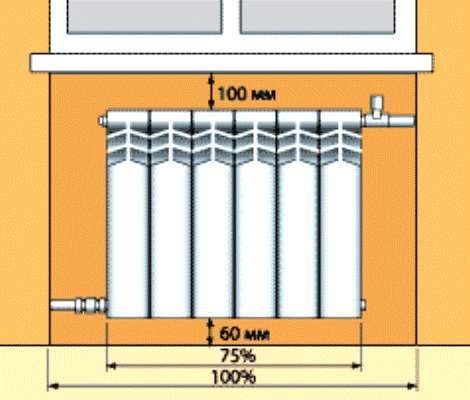

Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.

Важную роль играет и то, каким будет выступ подоконника: он может значительно отходить от стены или быть незаметным. Если под окном нет радиатора, необязательно выдерживать какие-то требования, но если отопление присутствует, выступ должен быть строго регламентирован. Задачей подоконника является перенаправление тепловых потоков. Без него они будут подниматься вверх, и должного нагрева помещения происходить не будет, так как часть тепла будет улетучиваться и распределяться на потолке.

Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу

В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см

Совет: рассчитывая размеры, нужно принимать во внимание уровень стены с отделкой. Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора

Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков

Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков

Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.

Расстояние между подоконником и радиатором отопления останется в этом случае стандартным. Что касается толщины конструкции, обычно она не превышает 4 см, но этот показатель не является нормативом. Более тонкая плита имеет риск деформации, вызванной потоками теплого воздуха. Более толстая имеет большую массу, стоит дороже. Если такие конструкции не предусмотрены дизайнерским замыслом, устанавливать их не имеет смысла. Подробная инструкция по установке подоконника.

Нужен ли зазор?

Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму , однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.

Как расположить занавеску?

Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.

Вывод: не всегда можно применить стандартное расстояние от пола, радиатора, шторы до подоконника, однако можно найти выход, соблюдая определенные требования.

Позвонить на Skype inchin64

Viber, WhatsApp: +7-906-397-0062

Пошаговый алгоритм по установке

Силиконовая лента способствует лучшей герметизации соединений

После произведения расчетов всех необходимых значений и выбора способа соединения можно переходить к установке радиаторов. Все работы должны проводиться в соответствии с требованиями СНиП. Также нужно следовать инструкции завода-изготовителя. При нарушении инструкции есть риск потери гарантийного обслуживания. По нормам можно не снимать защитную пленку с приборов во время установки. Таким образом устройство будет защищено от пыли и царапин при монтажных работах.

Необходимые для подключения элементы:

• Крюки с пластиковыми дюбелями – минимум 3 штуки. Нужны для крепления к стене или полу.
• 2 боковые пробки с правой резьбой. Имеют обозначение D.
• 2 пробки с левой резьбой с буквенным обозначением S.
• Заглушка.
• Нить силиконовая уплотнительная либо лен.
• Элементы, необходимые по схеме – кран, клапаны, вентили.
• Трубы. Выбираются металлические или полипропиленовые. Изделия из металла отличаются высоким качеством, стойкостью и длительностью эксплуатации. Полипропиленовые трубы стоят дешевле.

Из инструментов потребуются:

• Электрическая дрель и сверло. Выбираются в соответствии с твердостью стены.
• Отвертка.
• Строительный уровень.
• Ключ.
• Рулетка и простой карандаш.

В зависимости от конструкции радиатора подбирают отводчик воздуха

Общий порядок монтажа разных частей отопительной системы также регламентирован СНиП.

1. Произведение разметки под кронштейны. Это делается с помощью дюбелей или цементного раствора. Всего кронштейнов должно быть не менее трех.
2. Установка заглушек, переходников, кранов Маевского и других деталей.
3. Установка самого радиатора. Необходимо соединить его трубы с отопительной системой.
4. Установка отводчика воздуха. Он должен быть автоматическим.
5. Удаление защитной пленки.

При соблюдении этих требований установка системы будет качественной и долговечной.

Настенное крепление

Настенный крепежный материал

Настенный крепеж сделать проще, чем напольный.

Монтаж производится следующим образом:

1. Подготовка места крепления. Сначала подводится труба отопительного контура. Стену за радиатором нужно оклеить фольгированным материалом.
2. Предварительная разметка места крепления фиксаторов.
3. Установка крепежей при помощи дюбелей. Заглубление в стену должно составлять не менее 6 см для надежной фиксации батареи.
4. Насаживание радиатора на кронштейны. Фиксация и выравнивание прибора.
5. Подключение к трубам. Проверка герметичности всех соединений.
6. Тестовый пуск системы.

Во время монтажа важно сделать горизонтальное выравнивание батареи. В ином случае в устройстве будет накапливаться воздух, который уменьшает интенсивность обогрева и приводит к образованию коррозии

Также важно соблюдать условие местонахождения батареи. Она должна устанавливаться строго по центру окна

Крепежные элементы бывают разные. Они могут изготавливаться в форме подвесов, кронштейнов и других конструкций. Вне зависимости от типа задача у них одна – надежная фиксация радиатора на стене. Инструкция по креплению фиксаторов прилагается вместе с самими элементами.

Напольное крепление

Напольное крепление для больших тяжелых радиаторов или тонких стен

Тяжелые и массивные радиаторы не всегда можно вешать на стену. Не каждый фиксатор выдержит такую нагрузку, поэтому используют напольный способ установки. Для этого применяются специальные кронштейны. Они стоят дороже, но надежность крепления у них выше, чем у настенных моделей.

Этапы напольной установки радиатора:

• Подбор кронштейнов, которые рассчитаны на вес батареи.
• Установка на отведенное под радиатор место основания. Фиксация производится на анкерные болты на расстоянии не менее 6 см от стены. Должна соблюдаться высота радиатора от пола.
• Выполнение бетонных работ. Заливка стяжкой основания кронштейнов и шляпок болтов.
• Надевание на стойки крюков. Их подгоняют под нужную высоту и фиксируют болтами. Если предусмотрено комплектацией, ставятся защитные металлические прокладки.
• Установка на крючки на рассчитанную заранее высоту батареи от пола. Радиатор, как и в случае настенного монтажа, нужно выровнять по горизонтали.

Напольная система имеет важное преимущество. Вся тяжесть от батареи ложится на пол, а не распределяется по стене

Благодаря отдалению от пола будет создан зазор, позволяющий циркулировать воздуху. Обычно такая схема применяется для тяжелых чугунных радиаторов отопления, но и алюминиевые или биметаллические устройства могут крепиться напольным методом.

Расстояние от пола до радиатора и батареи: нормы СНиП от подоконников

› Строительство › Дом

05.12.2018

Обеспечение комфортной температуры для проживающих людей в частном доме или квартире в зимний период – приоритетная задача для каждого собственника. При организации индивидуального отопления или тепловом снабжении в многоквартирном доме важны все элементы, начиная с того, какое должно быть расстояние от пола до радиатора отопления, и заканчивая давлением жидкости в системе. Перед тем как начинать работы, следует изучить строительные нормы и правила (СНиП), касающиеся организации теплоснабжения, а также узнать, на каком расстоянии вешать отопительный прибор рекомендуют специалисты.

Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

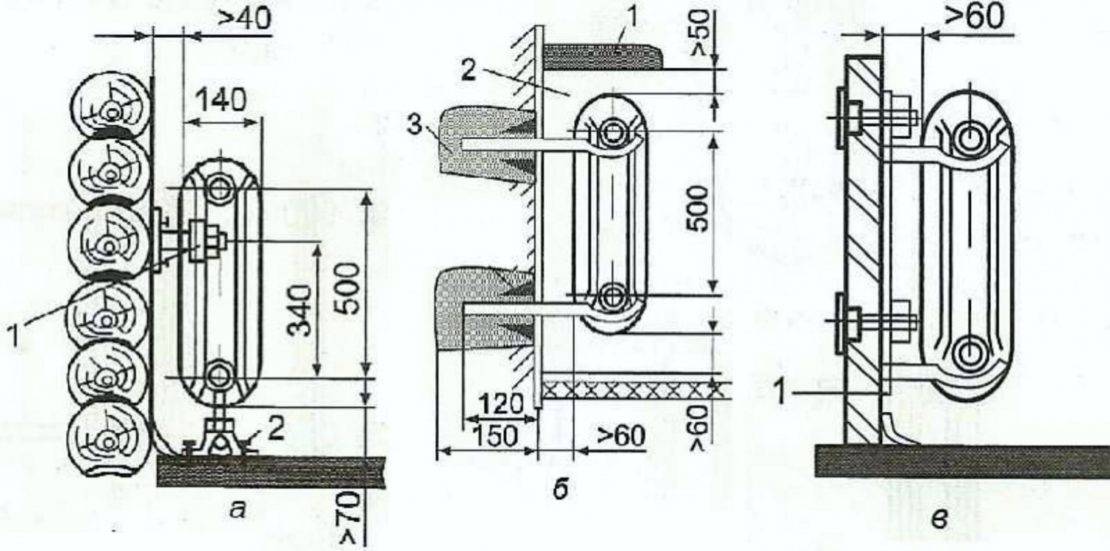

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

1. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
2. Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
3. Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

 Схемы подключения

Разработаны и используются несколько схем подключения радиаторов в единую тепловую систему. Они представлены следующими видами:

• максимальная тепловая отдача происходит при боковом подключении, предполагающем монтаж ввода в верхнем секторе батареи, вывод – внизу с той же стороны;
• при значительных размерах теплоотводящего устройства оптимальным вариантом считают диагональное подключение, где вода поступает через верхний патрубок, а выводится нижним, с противоположной стороны;
• при монтаже скрытых под поверхностью пола труб подвода горячей воды используется схема с нижним подключением, в народе называемая «Ленинградкой».

Если трубы подвода тепла помещены в черновую стяжку, то следует ожидать значительных тепловых потерь из-за контакта с бетоном и перекрытием потолка нижнего этажа.

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

1. Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
2. Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
3. Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
4. Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Монтаж подоконника

До монтажа подоконника необходимо выполнить пункт 14.Установка пароизоляционной уплотнительной ленты.

При установке подоконника необходимо выполнить следующие действия:

1. Проверить подоконник на соответствие размеров, цвета и отсутствие царапин или иных повреждений, предварительно сняв защитную пленку. В случае когда требуется подрезка подоконника в зависимости от размеров проема, производится сначала разметка, а затем подрезка подоконника. Разметка производится строительным карандашом относительно центра конструкции. Подрезка производится электролобзиком или ножовкой по пластику, входящими в состав монтажного комплекта инструментов. 2. Проверить, чтобы примыкание подоконника к коробке оконного блока было плотным, герметичным и устойчивым к деформациям. 3. Зазор между торцом подоконника и несущими стенами по бокам не должен превышать 3-4 мм.

Дополнительно рекомендуется установить пружинную скобу для более плотного примыкания подоконника к профилю коробки. Скоба крепится к подставочному профилю при помощи самореза. Скобы устанавливаются путем крепления в подставочный профиль на расстоянии 20-25 см друг от друга, после чего подоконник просто защелкивается в скобы и не требует дополнительной установки.

Рекомендуемый свес подоконника за внутреннюю поверхность стены должен составлять ½ ширины радиатора отопления, но не более 100мм (без кронштейнов). При вылете, превышающем указанное значение, необходимо применять стандартные кронштейны, расстояние между которыми не должно быть более 500 мм, отступы от края подоконника должны быть не более 250 мм. Проверить точность установки подоконника при помощи уровня в продольном и поперечном направлениях.Обязательно запенить опорные колодки для фиксации.По всей длине подоконника, там, где будет контакт с рамой, рекомендуется нанести полосу силикона белого цвета или клей для ПВХ.Монтаж порога под коробку балконного блока осуществляется так же, как и монтаж подоконника. Вылет порога за внутреннюю плоскость стены составляет от 30 до 40 мм.

. НЕ ДОПУСКАЕТСЯ ЗАЗОР МЕЖДУ КОРОБКОЙ И ПОДОКОННИКОМ.

Для того чтобы избежать царапин на поверхности и сколов в месте распила, необходимо соблюдать аккуратность и пилить без большого давления на подоконник.

Исходя из температурного расширения, максимальная длина устанавливаемого подоконника ПВХ ограничена 3000 мм.

При установке подоконника с внутренней и наружной стороны под окно балконного блока, подоконник должен заходить за коробку балконной двери и при этом перекрывать угол нижней четверти (стеновой панели) и выступать не более 15 мм, если иное не оговорено с Заказчиком.

Подоконник должен заходить под нижнюю поверхность коробки не менее чем на 5 мм и плотно по всей длине примыкания быть прижатой к ней.

При расстоянии от подставочного профиля до края стены под подоконником более 150 мм необходимо предусмотреть меры по препятствованию прогиба подоконника под нагрузкой в районе примыкания к раме и по плоскости подоконника (порога). Для этих целей применяются дополнительные опорные колодки и фрагментарное подпенивание.

Если проем под подоконником небольшой, то он запенивается. Конструктивно новый подоконник всегда выше старого примерно на 2-4 см, поэтому сохранить обои под подоконником, как правило, невозможно. Заделка под подоконником производится строительной смесью, для дальнейшего оклеивания обоями или п

Подоконники из ДСП или деревянные устанавливают таким же способом.

Также возможна установка с помощью удерживающих скоб:с применением крепежных элементов (два- один за другим ввинчиваются удерживающие скобы с цилиндрическими шурупами размером 3,9*16 или шурупами с половинчатой головкой 4,5*16) в слое раствора по 2 шт. на расстоянии 60 см – для подоконников с максимальной длиной до 2 м.

Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения. Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Закрепление батарей

Производители отопительных приборов предлагают большой ассортимент изделий, различающихся по материалу изготовления и типу исполнения:

1. Напольные. Это агрегаты, предназначенные для установки на пол, для чего они оснащены опорами или ножками. Опоры могут быть на колесиках или без них. Вариант отличается простотой монтажа и позволяет обеспечить нужное расстояние от подоконника до радиатора с соблюдением промежутка между нижним коллектором и полом.
2. Навесные. Монтируются на стену, крепятся на металлические кронштейны, которые вкручиваются в саму стену. В продаже есть регулируемые кронштейны, которыми можно регулировать ширину зазора не только до подоконника, но и стены, а также выровнять горизонтальность уровня монтажа.

Заключение

Для качественной работы всей отопительной системы необходимо не только правильно произвести монтаж, проследить за соблюдением всех расстояний, но и правильно эксплуатировать систему во время сезона.

Поэтому чтобы не произошло, каких то ни было погрешностей во время установки и размещения радиаторов лучше посоветоваться с профессионалами, которые разъяснят, что к чему и помогут с установкой системы.

Монтаж систем отопления и водоснабжения, замена батарей отопления в квартире — Компания «НПР-Конт»

«НПР-Конт» — распространение новейших технологий в области отопления и водоснабжения. Услуги монтажа систем отопления и водоснабжения. Замена батарей отопления в квартире.

2012-02-18 Новые услуги на сайте На нашем сайте появилась информация о новых услугах компании НПР-Конт.

2010-05-20 Затраты ради экономии Более 6 триллионов рублей требуется вложить в систему жилищно-коммунальных услуг. Программа развития ЖКХ не учитывает эти суммы, поэтому 2,5 трлн. будет привлечено из частных инвестиций.

2010-03-26 Правительство Москвы попросило Сбербанк снизить комиссию за оплату жилищно-коммунальных услуг Не успел еще утихнуть скандал, связанный с повышением цен на жилищно-коммунальные услуги в начале 2010 года, как появилась информация о том, что отопление, газо- и водоснабжение подорожают еще на 3% в связи с переносом комиссии с организаций, оказывающих

2010-02-15 В 2010 году ОАО «МОЭК» переложит 12 км тепловых сетей В 2010 году на ремонт тепловых сетей в Москве будет потрачено в 1,5 раза больше средств. Общая длина сетей, подлежащих замене, – 12 километров. Приходится надеяться, что эти инвестиции в жилищные коммуникации позволят снизить теплопотери и минимально отра

2010-01-13 Терморегулятор в каждом доме сохранит природу Автоматические терморегуляторы позволяют устанавливать комфортную температуру в каждом помещении, тем самым, снижая расход топлива. Если в Европейском союзе будут установлены 500 миллионов терморегуляторов, выброс парниковых газов снизится на 50 миллионов

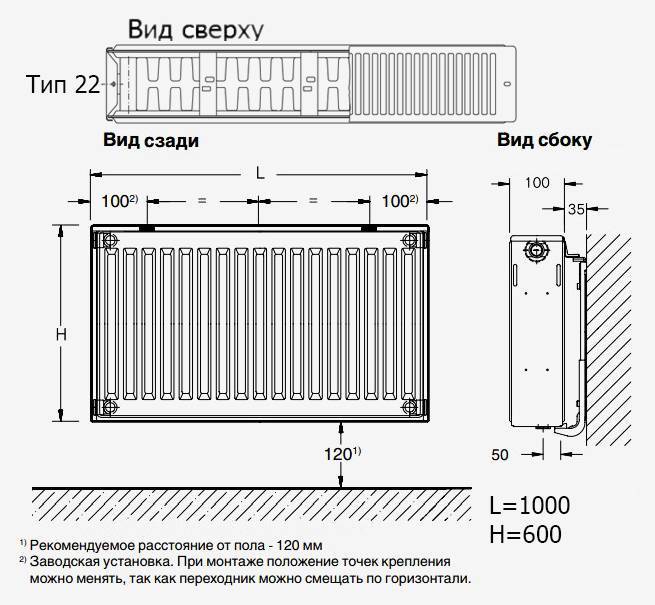

Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.
