На каком максимальном расстоянии вкручиваются сваи

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Постройки небольшой массы

Для строений небольшого веса, например, террас и сараев с животными, применяют упрощённый способ расчёта и монтажа. Достаточно установить сваи по углам здания и сделать обвязку брусом.

На таком фундаменте можно ставить каркасные сооружения с заполнением плитами ОСБ.

Правильный расчёт фундамента при отсутствии специального образования лучше доверить специализированной организации. От верного проекта зависит прочность всей конструкции и безопасность использования. Перед началом строительства желательно изучить основные требования, которые пригодятся для контроля подрядной организации.

Проводим вычисления

Чтобы правильно рассчитать расстояние между сваями для вашего каркасного дома, наглядно рассмотрим, как их проводить, на примере одноэтажной постройки из деревянного бруса. Его площадь составляет 6х6 м

Вычисляем объем древесины, для этого берем во внимание высоту стен дома с учетом крыши и их толщину. Представим, что у нас получилось 20 000 м3

Далее следует вычислить:

Полезная нагрузка. 36 м2(площадь дома)*150 кг/м2 = 5,4 тонны.
Снеговая нагрузка. 36 м2*120 кг/м2 = 4,32 тонны.

Суммируем все три результата и получаем 27,72 тонны. Далее умножаем это число на коэффициент запаса — 1,1. В результате мы получаем 30,492 тонны нагрузки.

В строительстве мы будет использовать сваи с диаметром 8,9 см. Одна такая опора рассчитана на 2 тонны нагрузки. Минимальное количество свай рассчитывается следующим образом: 30,492/2=16. Это минимальное количество свай, которое располагается по периметру здания. Также необходимо установить дополнительные сваи под лаги пола и несущие станы.

Важно! Если здание 2-х этажное, нагрузка умножается на 2. Это обобщенный пример, как проводятся расчеты, но в нем не учитываются индивидуальные особенности местности и самого проекта. Рекомендуется доверить эту работу, как и проектирование здания, профессионалам

Это гарантирует надежность и долговечность фундамента

Рекомендуется доверить эту работу, как и проектирование здания, профессионалам. Это гарантирует надежность и долговечность фундамента

Это обобщенный пример, как проводятся расчеты, но в нем не учитываются индивидуальные особенности местности и самого проекта. Рекомендуется доверить эту работу, как и проектирование здания, профессионалам. Это гарантирует надежность и долговечность фундамента.

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

каркасный тип, крыша из шифера, крыльцо;
размеры фундамента – 8х8, высота строения – 3 метра;
в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
каркас изготовлен из бруса 150х150, ростверк – 200х200;
стены обшиты сендвич-панелями.

Вычисление площади стен:

наружные – 8*3*4=96 кв. м;
внутренние – 8*3 4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

наружные (несущие) – 50*96=4800 кг;
перегородки – 30*36=1080 кг;
общая масса – 4800 1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

цокольное – 8*8*150=9600 кг;
чердачное – 8*8*100=6400 кг;
общая масса – 9600 6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000 22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

фактическую массу надземных конструкций и отделочных материалов;
примерный вес мебели и оборудования, включая коммуникационные системы;
снеговые и ветровые нагрузки;
несущую способность грунта (точное значение принимается по расчету);
технические характеристики винтовых свай;
коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Виды конструкций каркасного дома

В строительстве используют четыре вида конструкций:

Чертеж с размерами и планировка каркасного здания с обозначением основания

Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Расчёт несущей способности фундамента

Определение несущей способности оснований осуществляется на основе проектной площади опирания фундамента на грунт, сопротивления почвы и испытываемых фундаментом нагрузок, однако особенности и порядок расчетов для разных видов фундаментов будет отличаться.

Ленточного железобетонного

Определение несущей способности ленточного фундамента осуществляется через расчет фактической опорной площади, которой должна обладать фундаментная лента. Делается это по формуле: S>Yn*F/Yc*Ro, в которой:

S – опорная площадь фундамента (см2);
F – совокупная нагрузка на фундамент дома;
Yn – коэф. надежности (1.2);
Yc – коэф. работы фундамента в грунте;
Ro – расчетное сопротивление грунта.

Величина Yc представлена в нижеприведенной таблице:

Рис 1.7: Коэффициенты надежности при работе ленточных фундаментов в грунте

Для примера произведем расчет фундамента по несущей способности под кирпичный дом

7*7 м (длина ленты с учетом внутренней стены – 35 м)., совокупные нагрузки от которого составляют 190 тонн. Здание возведено на суглинистой почве с сопротивлением 3.6 кг/см2

S>1.2*190 000/1*3.6 = 63 333 см2 = 6,33 м3;

Исходя из расчетов мы получаем, что фундамент, несущей способности, которого будет достаточно под вышеуказанное здание, должен обладать опорной площадью в 6,33 м2. Если учитывать периметр фундамента в 35 м., ширина ленты должна составлять как минимум: 6,33/35 = 0,18 м. Исходя из сопротивления грунта, несущая способность такого ленточного фундамента составит: 63 333 * 3,6 = 227,99 тонн.

На винтовых сваях

Расчет несущей способности фундамента на винтовых сваях выполняется на основе определения несущих характеристик одной сваи и умножения полученного результата на количество свай в фундаменте. Для примера произведем расчеты с аналогичными исходными данными – нагрузки от здания 190 тонн, периметр стен – 35м, грунт – суглинок к сопротивлением 3,6 см/м2. В фундаменте будут использоваться винтовые сваи с диаметром ствола 133 мм.

Рис

1.8: Схема работы винтовых свай в грунте

Важно: минимальный шаг винтовых свай в фундаменте составляет 2 метра, при этом опоры должны обязательно размещаться в местах пересечения стен дома. Исходя из чего, максимально возможное количество свай в фундаменте под дом 7*7 м

может составлять 14 шт.

Определяем опорную площадь одной сваи 133 мм., диаметр лопастей у которой составляет 30 см, по формуле “R2*3.14” – 15*15*3,14 = 706.5 см2;
Рассчитываем несущую способность сваи по силе сопротивления суглинка: 706,5*3,6 = 2.55 тонн;
Расчитываем общую несущую способность фундамента: 14*2,55 = 35,7 тонн.

Как вы видите, несущей способности винтовых свай не достаточно для возведения тяжелого кирпичного здания, нагрузка от которого составляет 190 тонн. На таких фундаментах могут возводиться лишь легкие здания из каркасных панелей либо дерева.

На железобетонных сваях

Железобетонные сваи, в отличие от винтовых, работаю в грунте не только своей опорной подошвой, но и боковыми стенками ствола, поэтому они обладают большей несущей способностью.

Рис. 1.9: Схема фундамента на железобетонных сваях

Расчет основания из ЖБ свай производится по формуле: P = 10Rh*F+u*l*f>P, где

Rh – сопротивление почвы под острием сваи;
F – поперечное сечение сваи (м2);
u – периметр поперечного сечения (м);
l – глубина погружения сваи;
f – сопротивление грунта боковым стенкам сваи.

Для примера произведем расчет несущей способности фундамента под вышеуказанный дом, состоящего из 14 ЖБ свай сечением 30*30 см, погруженных на глубину 9 м. В первую очередь определяется сопротивление грунта под острием сваи, на глубине 9 м. с учетом характеристик суглинистой почвы:

Далее рассчитывается сопротивление грунта боковым стенкам ствола:

Определяем несущую способность сваи по приведенной в начале главы формуле:

Важно: расчеты свидетельствуют, что одна железобетонная свая сечением 30*30 см, погруженная на глубину 9 м., может выдерживать нагрузку в 24.1 тонн. Учитывая количество свай в фундаменте (14) мы можем определить общую несущую способность основания: 14*24,1 = 337,4 тонн.

Самостоятельные решения

Не всегда возможно пригласить специалиста для инженерно-геологических исследований. Сомнения в классификации грунта затруднят определение его характеристик. В этом случае лучше выбирать самые неблагоприятные из рядом стоящих в таблице значений.

Посмотрите видео, как рассчитать фундамент на опорах самостоятельно.

Пример:

У самого слабого грунта (песка) несущая способность 2 кг/см², минимальная несущая способность винтовой опоры с Ø лопасти 0,3 м — 1,4 т (2 кг/см² х 706 см²). Значит,6 таких столбов удержат здание с общей массой в 8,4 т. Такая масса не превысит большинство подсобных построек, беседок, сараев, бань.

Нарисовать план 1 этажа;
Отметить углы;
Выбрать точки пересечения несущих стен;
Определить места расположения тяжелого оборудования (котел, баки);
Разместить по линиям оставшиеся точки, полученные исходя из веса дома;
Дополнить в местах, где не соблюдается максимальный шаг;
Проверить симметрию;
Посчитать общее количество.

Для вкручиваемых стоек приобретать лучше на одну больше. Во время установки какая-нибудь единица может «не пойти» в заданном месте на нужную глубину. Придется переносить место и ставить две.

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами. Расстояние между столбами зависит от множества параметров:

массы постройки;
площади дома;
архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
жесткости и упругости материала стен постройки и особенностей ростверка;
несущей способности почвы и прочих характеристик грунта;
выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

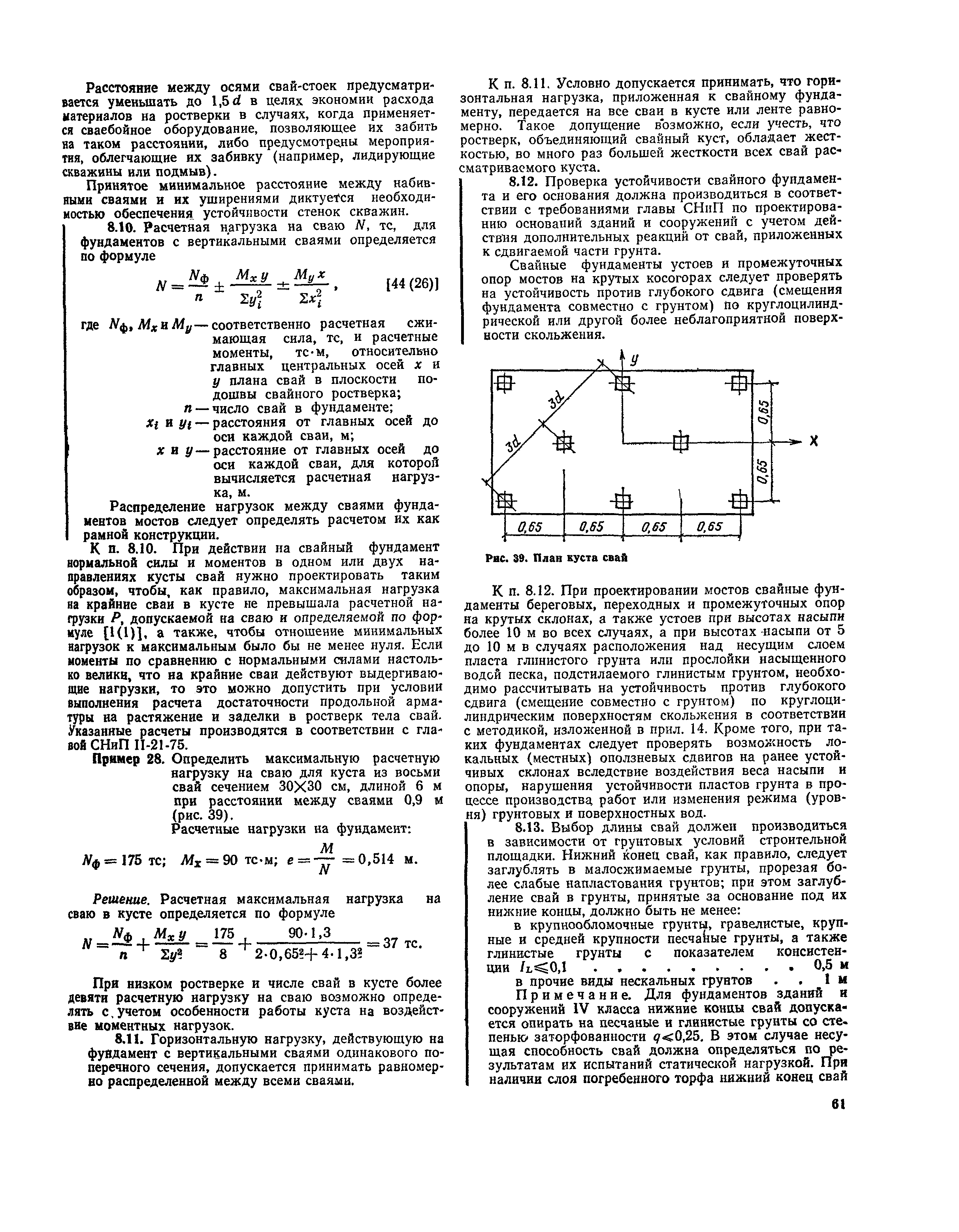

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

Таким образом составление проекта расположения выполняется следующим образом:

Выполняется расчет общего требуемого числа столбов.
На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 – 3 см

Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Сколько нужно опор?

Посчитаем массу дома по частям. Основное строение отдельно, пристройки с некапитальными стенами отдельно. Перекрытия и стены представляют слоёный пирог: пласты базальтовой ваты между деревом и плитной обшивкой.

Каждую доску не учесть, воспользуемся табличными данными:

Утеплённая стена 200 мм – 70 кг/ м2;
Межкомнатные перегородки со звукоизоляцией – 35 кг/м2;
Перекрытие межэтажное деревянное – 180 кг/м2;
Кровля – 80–160 кг/м2 (Различия в весе кровельного материала);
Обвязка фундамента швеллер 20П – 18,4 кг/погонный м;
Свая Ø 108, L – 2,5 м – 30 кг;
Сантехническое оборудование – до 3000 кг;
Оборудование и мебель – 160 кг/м2;
Печь, камин либо стяжка тёплого пола;
Снеговая нагрузка – климатические особенности региона.

Особенности самостоятельного строительства

Устройство фундамента из буронабивных составляющих несложно при строительстве своими руками.

Ручным буром нужного диаметра выполнят скважину в 2 — 3 метра глубиной. Буронабивная основа может получаться сечением от 15 до 40 см. Технология ТИСЭ дает возможность применить специальный фундаментный бур для получения скважины Ø 20 см с уширением на дне 40 см, 60 см возможно применение таких буров на приводных механизмах.

Для уверенного прохождения в твердый слой залегающих пород, скважину бурят ниже уровня промерзания, где слои уплотнены. У средних, сухих грунтов несущая способность составляет 6 кг/см². Посмотрите видео, как рассчитать расстояние между сваями и разместить их.

Существенный плюс изготовления железобетонных составляющих при строительстве в одиночку –возможность приготовления малых объемов бетона для каждой заливки. Другие виды фундаментного устройства требуют единовременно гораздо большего количества готового раствора.

Потребность материалов для получения изделий с заданными свойствами видна из таблицы:

Таблица потребности материалов

Завинчивание свай

После того, как Вы определились для каких грунтов подходят винтовые сваи и выгодно ли их применение для конкретного участка, следует переходить непосредственно к строительству. Строгое следование правилам монтажа свай приводит к достижению желаемого результата.

После проведения детальных расчетов и определения параметров сваи следует выполнить пробное вкручивание. Эта процедура важна для определения соответствия расчетов реальности и подбора оптимальной техники. Также оценивается степень, с которой подходит применяемая свая для определенного объекта. Устанавливается глубина промерзания и особенности прохождения грунта.

Завинчивание начинается с определения точек установки, которые выносятся в натуру по проекту с помощью рулетки, а в сложных конструкциях с привлечением геодезической службы.

Постепенно ввинчиваются все опоры. Монтаж осуществляется до выхода на определенную глубину

Это важно для обеспечения расчетной прочности конструкции

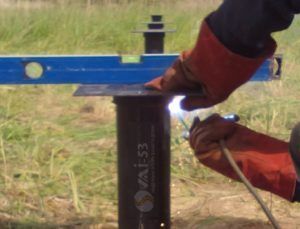

По завершению монтажа и выходу всех свай на установленную отметку, выполняется обвязка основания для соединения опор в единый проект.

Винтовые сваи гарантируют долгосрочность эксплуатации здания. Простота конструкции, скорость возведения и гибкость в плане решения нестандартных задач определяют распространенность свай для разнотипных проектов.

Определение несущей способности грунта

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

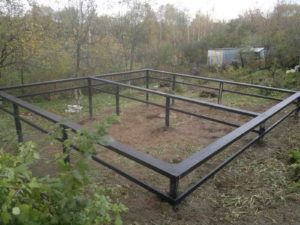

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

фактическую массу надземных конструкций и отделочных материалов;
примерный вес мебели и оборудования, включая коммуникационные системы;
снеговые и ветровые нагрузки;
несущую способность грунта (точное значение принимается по расчету);
технические характеристики винтовых свай;
коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.
