Идеальные решения для санузла: трап для душа в полу под плитку

Особенности установки

Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.

Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.

Трап для душа под плитку на полу: технические аспекты и достоинства

В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.

Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.

Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы. Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта

Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости

Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.

К основным плюсам рукодельных душевых кабинок можно отнести:

1. Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
2. Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
3. Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
4. Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
5. Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.

Создание трапа

Материалы изготовления

Основным требованием к душевому трапу стало то, что он должен быть сделан из материала, неподверженного коррозии, из-за чего их делают из нержавеющих металлов и пластика. Встречается модели и из комбинированных вариантов.

Для изготовления корпуса используют:

1. Чугун – надежный и дорогостоящий материал. Корпус из него имеет отличную пропускную способность, а ещё устойчивый к коррозионному воздействию. Эксплуатационный период составляет 50 лет. Его можно использовать в бассейнах, душевых и общественных банях.
2. Нержавеющая сталь – имеет отличные антикоррозионные свойства и достаточно надёжная. Кроме того, материал отвечает строгим санитарно-гигиеническим нормам. Трапы с таким корпусом можно использовать в бассейнах, больницах, детских учреждениях и санаториях.
3. Пластик – максимально бюджетный вариант, больше подойдёт для квартир.
4. Металлопластик – комбинированный вариант.

Особо популярными цветами являются хром и бронза, так как идеально вписываются в современный и классический стиль. Решетки помогают защитить канализацию от попадания волос и грязи, а ещё могут выдерживать вес до 300 кг.

Лицевую часть делают из высокопрочных материалов:

• Закалённое стекло – по эксплуатационному сроку ничуть не хуже нержавеющей стали, но при этом имеет более привлекательный внешний вид.
• Нержавеющая сталь – особо популярна матовая или полированная.
• Пластмасса – недолговечная, но бюджетная.

Если вы хотите установить душевую в частном доме с деревянным полом, то ничего не выйдет.

Формы и размеры

Современные компании-изготовители предлагают широкий ассортимент трапов разных форм и размеров. Есть такие формы трапов:

• В виде длинного лотка.
• Треугольная.
• Квадратная.
• Прямоугольная.
• Овальная.
• Круглая.

Очень популярны именно квадратные и прямоугольные модели, так как они легко вписываются в любые душевые. Очень важна именно высота душевого трапа. Чаще всего она совпадет с уровнем подъёма покрытия пола. Высота бывает 5.5-18 см. Закономерность простая – чем выше трап, там лучше пропускная способность. Трап нужно устанавливать в самой нижней точке пола.

Душевой трап – его предназначение и разновидности

Поверхность душа должна иметь уклон

Для самостоятельного строительства душевых кабин многие применяют, как готовые металлические и акриловые поддоны с вмонтированным устройством стока (они бывают разной глубины до 35 см и размерами до 1 м2), так и сооружают самодельные конструкции, облицовывая их кафельной плиткой.

Изготовленная своими руками сточная поверхность для душа имеет:

• центральный уклон (самая низкая точка в центре основания, плавный сток идет со всех углов);
• угловой уклон (сток идет на один угол).

В самой низкой точке конструкции устанавливаются трапы и устройства для стока воды из кабины, которые могут быть выполнены из пластика, металла или комбинированного материала.

Сток должен иметь решетку для задержки мусора

Душевой трап имеет довольно простую конструкцию, которая состоит из:

сифона – важного устройства системы, которое способствует созданию гидрозатвора (вода из канализации не попадет в душ и помещение ванной комнаты, кроме этого, обеспечивается защита от посторонних запахов);
водоприемной воронки, через которую вода из душа поступает в канализацию;
декоративной решетки с фильтром, главной задачей которой является задержка крупного мусора.

Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода.

Разновидности трапов для душа

Душевые трапы имеют несколько принципиальных отличий друг от друга, благодаря которым можно выбрать подходящий вариант устройства для каждого покупателя. Различают сливы для душа по трем критериям:

• размеры сливной решетки;
• высота конструкции;
• тип трапа.

Форма и размер решетки зависят от габаритов душа

Начать рассмотрение различий между трапами стоит с размеров решеток, которые бывают круглой, квадратной и прямоугольной формы. Размер решетки зависит от габаритов душевой.

Если это кабина для мытья одного человека, решетки выбирают размерами 20х20см. При обустройстве комнат для мытья в спортивных учреждениях или казармах (где располагаются несколько душевых отсеков), ставят решетки больших размеров, как и в целом, систему отвода воды.

Высота системы слива зависит от уровня канализации и пола

Очень важно, чтобы гидрозатворный сифон располагался выше входа в сточную трубу

Пристенные решетки наиболее популярные

Трап для душа в полу под плитку может быть трех различных конструкций:

1. Точечный.
2. Пристенный.
3. Линейный.

Точечный трап (возможности его монтажа описывались выше) наиболее популярный вид сливных систем. В зависимости от размеров душевых комнат устанавливается необходимое количество сливных точек, объединенных канализационной трубой.

Линейные трапы устанавливаются ближе к углам, поверхность поддона, соответственно, формируется под сливное устройство. Линейные трапы целесообразно применять для домашних душевых кабин. За счет особенностей конструкции вода в таких системах уходит достаточно быстро.

Пристенные сливы считаются наиболее современным видом водоотвода в душевых кабинах. Их основным преимуществом является закрытая установка в стене. Уровень поддона заказчик может выбирать сам, а вот с помощью облицовочного настенного материала необходимо будет сделать панель нужной ширины для размещения трапа.

Стоит адекватно оценить ситуацию, проанализировать вашу систему канализации, замерить уровень трубы, посмотреть, как она проходит и только тогда, принять решения по установке той или иной модели сливного трапа.

Конструктивные особенности трапов

Согласно конструктивным разновидностям трапы для душа существуют с гидрозатвором и сухим затвором. Наиболее распространенным видом слива является гидрозатворная система.

Основное ее преимущество заключается в небольшой цене и возможности приобретения в любом магазине сантехники. К недостаткам стоит отнести недолговечность и наличие плохого запаха в душе после больших перерывов в эксплуатации.

Трап с сухим затвором также имеет водный ограничитель и еще 2 дополнительных клапана, которые ни при каких обстоятельствах не дают проникать канализационным водам или запаху в душевую кабину. Трапы с сухим затвором продаются разной высоты, также существуют универсальные модели с возможностью регулирования данного параметра.

Тепло- и гидроизоляция

Некоторые мастера укладку слоя теплоизоляции проводят на черновую стяжку, а не под неё. На качество покрытия это не влияет и работы можно проводить в любой последовательности.

У каждого способа есть свои преимущества и недостатки, зависящие от условий эксплуатации.

Например, если душ находится над подвалом частного дома, утепление лучше смонтировать над черновой стяжкой. Пол быстро прогреется после включения горячей воды, так как не придётся повышать температуру толстого слоя черновой стяжки.

В то же время укладка теплоизоляции на стяжку увеличивает продолжительность строительных работ. Для квартир и душевых кабин на втором и третьем этаже частных домов расположение слоя теплоизоляции не играет существенной роли, так как душ находится над обогреваемым помещением.

После высыхания чистовой стяжки над теплосохраняющим слоем проводят гидроизоляцию рулонными материалами, обмазкой или пропиткой.

Современные рулонные материалы с основой из полиэстера или стекловолокна имеют внешний слой, пригодный для укладки плитки прямо на него. В этом случае стяжку поверх гидроизоляции не проводят.

Обмазочную гидроизоляцию сразу после нанесения посыпают кварцевым песком, который после высыхания будет улучшать адгезию с плиточным клеем. Другой способ повышения адгезии — обработка поверхности составом типа «бетонконтакт».

Установка сливного трапа в бане

После того как была уложена теплоизоляция, приходит черед установки сливного пола. Сделать его можно двумя способами. В первом случае он формируется прямо по плитам из пеноплекса, уложенным на черновой пол. Поверхность утеплителя просто заклеивается гидроизоляционной мембраной, а в выбранной точке в пеноплексе и мембране вырезается отверстие под установку корпуса и сливной системы трапа.

В таком варианте помывочные полы изготавливают в виде деревянных решеток, опирающихся на бруски, прибитые по уровню плинтуса стен бани.

Второй вариант установки трапа предполагает облицовку поверхности утеплителя промежуточным полом, который одновременно служит основанием для сливной системы и ПВХ-гидроизоляции. В этом случае полы получаются чуть толще, зато вся сливная система канализационных труб оказывается запечатанной в утеплитель полов бани.

Разумеется, в обоих случаях для помещения парилки и моечного отделения потребуются траповые решетки. Перед тем как сделать трапики в баню, необходимо разметить количество и расположение опорных брусков на сливном полу, таким образом, чтобы размеры одной деревянной решетки не превышали 70х150 см.

Виды: линейные и прочие, особенности

Душевые трапы представлены в продаже широким ассортиментом конструкций. В основном трапы классифицируются в соответствии с типом конструкции, различают:

1) Линейные трапы обладают вытянутой прямоугольной формой и характеризуются высокой пропускной способностью (до 60 литров воды в минуту), поэтому являются оптимальным вариантом для многофункциональных кабин со значительным расходом воды, т.е. для кабин с ливневым или тропическим душем. Конструкции данного типа нередко именуют дренажными каналами или душевыми лотками. Водоприемная часть конструкции выполнена в форме узкого канала, длина которого варьируется в пределах от 30 до 120 см. Подключение трапа к канализации осуществляется по горизонтальной линии и с небольшим уклоном, что делает конструкции оптимальным решением для квартир и в других помещениях с недостатком пространства.

Точечный трап вертикальный McAlpine (MRFGC3SNRV-110) с сухим затвором 150х150 мм d110 мм решетка из нержавеющей стали. Фото Петрович

Монтаж линейных трапов осуществляется вдоль стен, по длине или ширине кабине, возможна установка у входной зоны

Внешний вид конструкций также отличается привлекательностью, трапы органично вписываются в дизайн кабин, узкая декоративная решетка практически не привлекает внимание. Производители предлагают трапы со специальными накладками, облицовку которых возможно выполнить плиткой или мозаикой. Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками

Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками.

2) Точечные трапы отличаются компактными размерами, обычно не более 15х15 см. Чаще всего декоративная решетка трапов имеет квадратную форму, но встречаются и другие конфигурации. Наиболее популярны трапы с квадратными и прямоугольными решетками, форма которых соответствует конфигурации плитки, что обеспечивает гармоничное сочетание. Пропускная способность составляет порядка 20-25 литров в минуту, поэтому трапы данного вида устанавливаются в небольших кабинках. Монтаж может осуществляться в любом месте: в углу, под душем, в центре кабины.

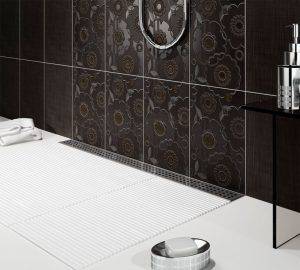

3) Пристенные трапы устанавливаются на стыке стены и пола, не нарушая узора на плитке. Они практически не заметны, так как представляют собой небольшую щель. Пропускная способность составляет примерно 40 литров в минуту. Монтаж трапов не требуют обустройства наклона сложной конфигурации. Особенности конструкций позволяют устанавливают трапы либо при обустройстве помещения, либо при капитальном ремонте.

Трапы производятся из нержавеющей стали или пластика, реже используется чугун. Конструкции каждого типа обладают собственными плюсами и минусами. Пластиковые модели дешевле аналогов, поэтому пользуются наибольшим спросом. Им не страшна коррозия, удобны в уходе, легко чистятся, выдерживают значительные нагрузки, обладают стойкостью к воздействию агрессивных сред, долговечны.  Сливы из пластика отлично подходят для домашних душевых кабин.

Точечный трап HACO вертикальный 150х150х105 мм слив 110 мм. нержавеющая сталь. Фото Максидом

Стальные трапы предназначены для монтажа в помещениях, к которым предъявляются повышенные требования, жесткие санитарно-гигиенические нормы. Поэтому сливы из стали подходят для кабин в больницах, детских садах. Чугунные трапы устанавливаются на промышленных объектах, в общественных банях и бассейнах, лабораторных помещениях, туалетах. Сливы из чугуна обладают повышенной износостойкостью, прочностью и пропускной способностью, предназначены для эксплуатации в наиболее сложных условиях. Минусом конструкций является значительный вес, который усложняет процесс монтажа.

В соответствии со способом подвода канализации различают вертикальные и горизонтальные трапы. Конструкции первого типа не пользуются высокой популярностью, так как сливное отверстие расположено неудобно и монтаж удается реализовать не всегда. Обычно они устанавливаются в частных домах. Преимуществом является ускоренное отведение воды. В горизонтальных трапах выход к канализационной системе осуществляется сбоку, что облегчает их подключение. Сливы подходят для установки в квартирах многоэтажных домов. Горизонтальные конструкции требуют минимального поднятия пола, что является преимуществом.

По форме различаются точечные трапы, они бывают квадратными, прямоугольными, овальными, круглыми, треугольными.

Высота сливного отверстия варьируется, от 45 до 190 мм. Чем выше трап, тем эффективнее осуществляется отвод воды. Конструкции минимальной высоты подходят для небольших дач и квартир.

Особенности монтажа слива душевых поддонов

К монтажу слива приступают после завершения работ . После проверки сифона на прочность резьбы и отсутствие мусора, наличие всех прокладок, можно приступать к монтажу слива, который производится следующим образом:

Плоские же поддоны, зачастую устанавливаемые на монтажную пену или цементную стяжку, оборудуются душевым трапом – специальным сифоном, не имеющим заглушки и сливного клапана, вместо которого устанавливается обычная решётка. Сливной трап монтируется в специально обустраиваемый проём и соединяется с канализацией под углом примерно в 3 градуса. Для его обслуживания и прочистки достаточно просто снять решётку сифона.

Подробную инструкцию к канализации читайте в следующей статье.

Благодаря компактному изделию можно осовременить дизайн ванной комнаты, и сократить расходы на ее оборудование.

Трап для удаления отработанной воды – это сантехническое устройство, обеспечивающее отвод стоков в основной канализационный ствол. Фактически это слив упрощенной конструкции, размещенный под влагостойким полом. Кроме основного назначения, душевой трап выполняет ряд не менее важных функций:

• не дает засоряться трубам, осуществляя фильтрацию сточной воды от крупных элементов;
• гарантирует плотное непроницаемое соединение с плиточным покрытием;
• предотвращает выход в помещение запахов из канализации;
• обеспечивает дополнительный слив на случай аварийных ситуаций.

Обычно трапик для душа под плитку представляет собой воронку, которая собрана из нескольких узлов и легко разбирается при необходимости прочистки. Вот основные конструктивные элементы трапа:

• верхняя декоративная решетка (чаще – металлическая);
• основная фильтрующая решетка, задерживающая мусор и волосы;
• крепеж, уплотнительные кольца и фланцы для фиксации решетки и гидроизолирующей пленки;
• слив – представляет собой корпус выпускным отводом (прямым или боковым) и муфтой для подсоединения к канализационной трубе;
• внутри корпуса расположен затвор (он не пропускает запахи из канализации).

Трап для душа в полу под плитку: варианты расположения и монтаж

Обычно монтаж трапа происходит еще до заливки стяжки. В собственном доме это легко сделать на стадии строительства, а вот в квартирах сделать дренажную систему достаточно сложно. В некоторых случаях придется поднимать пол на целых 15 см, а еще требуется создание наклона, чтобы вода стекала в воронку.

Линейный вариант и его строение

Варианты расположения трапа

Есть несколько способов расположить трап для душа в полу под плитку:

• Центральное, с созданием несильного уклона в одну сторону.
• Угловое. Имеет ряд преимуществ, в том числе незаметность. Можно выполнить монтаж в двух плоскостях, что обеспечивает стекание к нужному углу.
• Возле стены. Достаточно сделать уклон только в одну сторону. Такая конструкция практически не засоряется и незаметно для посторонних глаз.

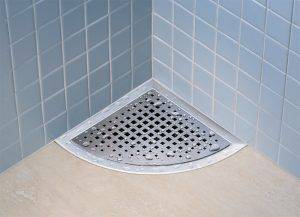

Угловой вариант расположения

Монтаж душевой кабины без поддона на полу

Рассмотрим, как сделать душ без поддона в квартире и правильно установить трап.

Приступаем к работе:

Схема одного из вариантов расположения

Стяжка (второй раз)

Последовательность выполнения работ с подробным описанием:

• Измерьте расположение трапа с использованием рулетки.
• Соедините изделие с канализационной трубой. Уклон должен составлять 3 см.
• Сделайте слой теплоизоляции.
• Далее, залейте бетонный раствор, который следует сделать менее 4 см, то есть он должен заканчиваться до фланца. Если вы не будете проводить теплоизоляцию, то бетона потребуется значительно больше.
• Смастерите прокладку для фланца, чтобы создать гидроизоляцию. При этом диаметр изделия следует сделать больше, чем у деталей.

Гидроизоляционный слой

• Закрепите верхнюю часть фланца. Это несложно, достаточно уложить на верхнюю часть гидроизоляции и закрепить компоненту.
• Используйте пленку для гидроизоляции, чтобы обезопасить стяжку от разрушения.
• Смонтируйте сифон.
• Далее, переходим к рейкам, которые желательно брать из пластика, так как на них не влияет влажность. Они обеспечат правильность заливки бетона.

Укладка реек

• Для решетки трапа достаточно скотча для защиты.
• Уложите плитку.
• Защитите швы с помощью герметизации стыков.
• Смонтируйте решетку защитную.

Вариант монтажа в разрезе

Монтаж душевого трапа в плиточный пол

Самостоятельный монтаж трапа был бы делом не сложным, если бы не необходимость устройства бетонной стяжки с обязательной гидроизоляцией. А в некоторых случаях приходится ещё и утеплять пол, чтобы не принимать душ, стоя на ледяной поверхности.

Ниже дана инструкция по установке точечного трапа в стяжку с утеплением:

Этапы работы	Описание
Определение местоположения трапа	Сначала определяем местоположение трапа на поверхности. Для этого нужно знать размер плитки, чтобы в выбранной точке впоследствии не пришлось делать сложные вырезы из неё. Лучше всего разложить плитку на сухое основание для примерки.
Подключение трапа к канализационной сети	Корпус трапа соединяем с выходом канализации, используя серые канализационные трубы подходящего диаметра. Все стыки дополнительно обрабатываем силиконовым герметиком во избежание протечек.
Укладка утеплителя	Для теплоизоляции используем экструдированный пенополистирол толщиной 50 мм, выкраивая его под выступы системы. Стыки между листами проклеиваем скотчем. Вместо утеплителя можно смонтировать систему водяного или электрического теплого пола.
Устройство деформационных швов	По периметру стен между ними и утеплителем прокладываем полоски, нарезанные из пенополистирола меньшей толщины. Они будут выполнять роль деформационных швов для бетонной стяжки. А если установить их на одном уровне с поверхностью фланца, эти полоски послужат направляющими при выравнивании поверхности раствором.
Укладка раствора	Готовим раствор из песка и цемента в пропорции 3:1 (либо разводим водой готовую сухую смесь) и заливаем им всю площадь душевой. Тщательно заполняем раствором все пустоты под фланцем и в углах, уплотняем смесь.
Выравнивание	С помощью правила выравниваем стяжку, чтобы её поверхность была на одном уровне с фланцем трапа. Стяжке нужно дать высохнуть не менее двух недель при условии температуры воздуха в помещении около +20 градусов.
Отбивка уровня пола	Отбиваем по стенам уровень будущего пола. При этом нужно учесть толщину гидроизоляции, второй стяжки, клеевого слоя и плитки. А также необходимый уклон к трапу, который должен составлять 1-1,5 см на метр.
Герметизация	Укладываем на фланец гидроизоляционную прокладку, вырезанную из изопласта с отверстием, соответствующим его внутреннему диаметру.
Герметизирующая прокладка в наборе	К некоторым моделям трапов прилагается специальная гидроизоляционная лента или готовая прокладка.
Закрепление корпуса трапа в стяжке	Основание трапа крепится к стяжке ответной частью фланца, которая герметично обжимает прокладку. Вкручивать винты нужно равномерно по всему диаметру.
Создание гидроизоляционного слоя	Для гидроизоляции можно использовать обмазочные (битумные мастики) или рулонные наплавляемые материалы. В любом случае мембрана должна получиться герметичной и заходить на стены. Рулонные материалы сначала наплавляют на углы и переходы пол — стена, затем застилают основную площадь и соединяют внахлест.
Сборка трапа	В корпус трапа вставляем сифон с решеткой, не забывая про уплотнительное кольцо.
Установка маяков	Специальные наборы маяков из перфорированного металлопластика для установки точечных трапов облегчат работу по изготовлению стяжки с уклоном.
Установка деревянных маяков	Направляющие маяки можно сделать из скошенных деревянных реек. Их торцы должны быть ниже уровня разметки на стенах с одной стороны и уровня решетки с другой на толщину плитки и клеевого слоя.
Устройство стяжки с уклоном	Перед укладкой раствора декоративную решетку снимаем, а отверстие трапа защищаем временной крышкой. Раствор необходимо хорошо утрамбовывать и выравнивать по направляющим, чтобы создать уклон по направлению к сифону. По окончании работы деревянные маяки необходимо удалить из ещё не застывшей стяжки. Пластиковые можно оставить в качестве деформационных швов.
Гидроизоляция угловых стыков	После отвердения стяжки, оставшиеся от маяков канавки заделываем цементным раствором, а все угловые стыки проклеиваем гидроизоляционным материалом. Стяжку снова оставляют сохнуть до полного отвердения. Оптимальные сроки – не менее 28-30 дней.
Укладка плитки	Чтобы исключить несимметричное положение трапа относительно плитки, её лучше начинать укладывать от него, постепенно продвигаясь к стенам. Финальный этап – затирка швов и гидроизоляция стыка между плиткой и трапом силиконовым герметиком.
