Как работает расширительный бак в системе водоснабжения

Подбор оптимальных параметров давления воздуха

При решении задачи, как подключить погружной насос к гидроаккумулятору, следует знать, для нормальной работы бытовых приборов рекомендуется поддерживать давление в пределах 1,4-2,8 атмосфер. Сохранность мембраны обеспечивается при условии превышения давления в системе водоснабжения на 0,1-0,2 атмосфер, чем давление в мембранном баке.

Реле давления работает в тандеме с гидробаком, поэтому когда выполняется регулировка реле давления, выставляют значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

Стоит отметить, что подобные расчеты можно применять при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использования при расчетах следующей формулы:

V = (H_max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H_max – уровень расположения самой высокой точки водоразбора.

Выполняя расчеты, нужно учитывать технические характеристики подключенных сантехнических и бытовых приборов. Полученный результат не должен быть выше рекомендованных производителем значений. В противном случае оборудование на кухне или в ванной комнате может просто выйти из строя.

Обвязка гидроаккумулятора в частном доме должна включать следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Клапан обратного хода.
• Манометр.

Что касается последнего элемента, то он не является обязательной частью системы. Манометр можно установить при выполнении тестовых замеров давления в системе.

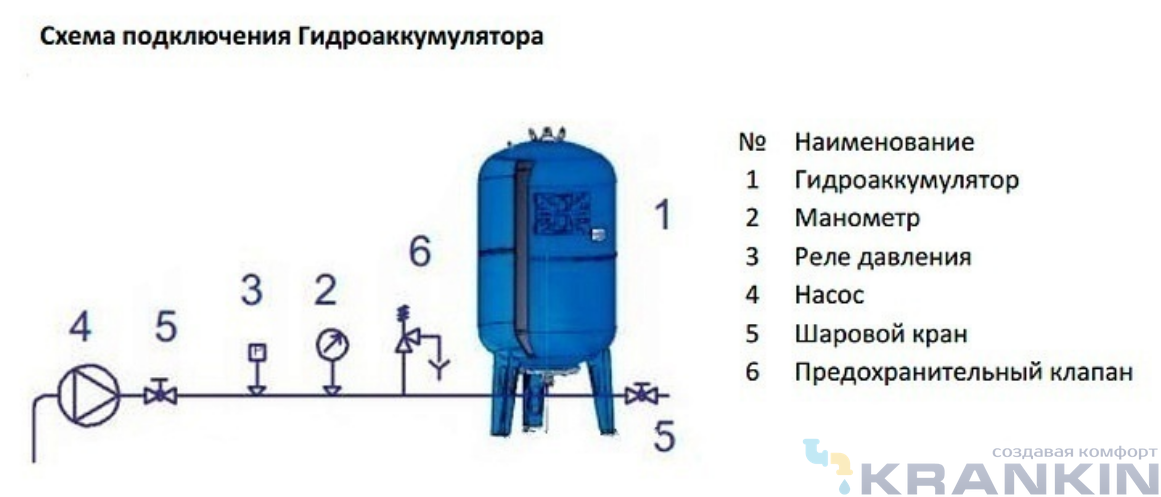

Схема подключения гидроаккумулятора к скважине выглядит следующим образом:

• С помощью одного вывода в 1 дюйм к патрубку гидроаккумулятора присоединяют штуцер.
• К двум выводам по 0,25 дюйма подключают манометр и реле давления.
• Еще два вывода по 1 дюйму предназначены для подключения трубы от насоса и разводки к точкам водоразбора.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость

Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения

Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

Можно ли использовать гидроаккумулятор как расширительный бак

Все дело в главном элементе – мембране, насколько мне известно, у экземпляра для работы с холодной водой она рассчитана на большее количество растяжений и сжатий, от 5 до 15 циклов за час. Но плотность материала рассчитано исключительно на холодную воду, поэтому при работе с повышенными температурами такой элемент если и прослужит, то совсем недолго.

В сетях водоснабжения вода редко превышает значение в 30 градусов, но этого будет недостаточно для того, чтобы радиаторы в теплосети смогли обеспечить комфортные условия и обогрели воздух зимой.

А также можно и отвергнуть мысль обратного использования, ведь накопительное оборудование не сможет подавать чистую воду после набора емкости, а его функциональные возможности окажутся на низком уровне из-за высокой прочности мембраны.

Руководствуясь приведенными данными, можно не смотреть на цвет изделия. Все станет понятно из названия и никакой продавец не сможет сбить вас с толку.

Вопрос в чем разница гидроаккумулятора и расширительного бака я не считаю сложным, в зависимости от потребностей во время выбора оборудования можно достаточно легко сориентироваться и выбрать ту вещь, которая действительно выполнит поставленную задачу.

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу. Установка бака для воды

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

1. Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
2. К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных фитингов, чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
3. Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
4. Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
5. Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

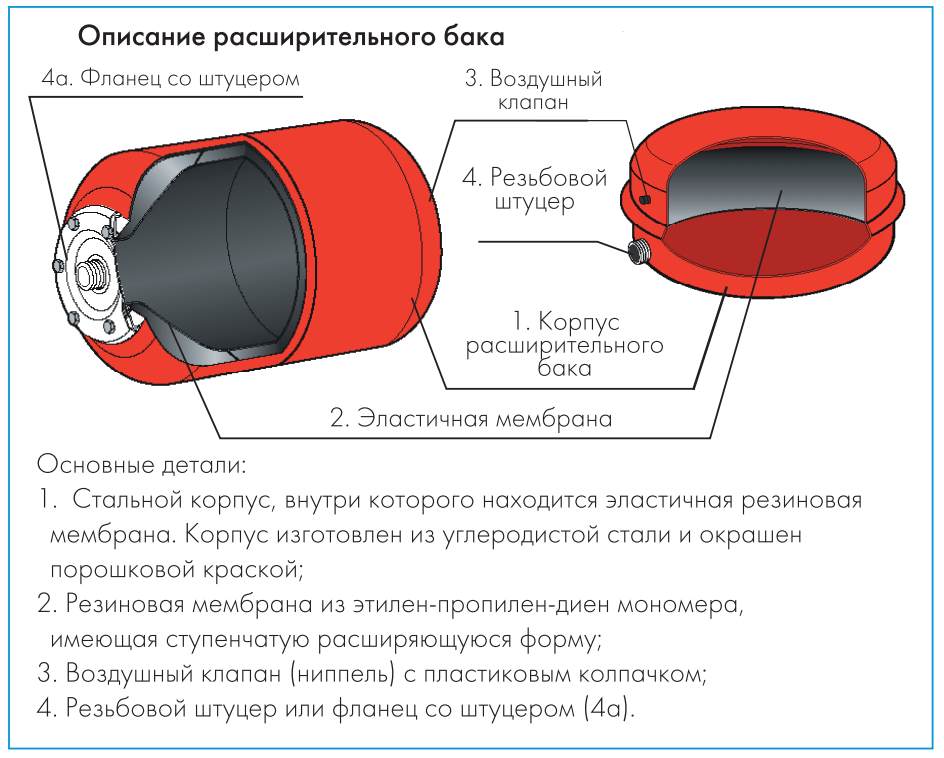

Назначение и устройство бака

Элемент оборудования состоит из корпуса, подсоединяющего ниппеля, полипропиленовой прокладки и резиновой мембраны. Последней оснащают расширительные резервуары. Насосные установки, которые обеспечивают водоснабжение, отличаются от отопительных аналогов строением резиновой диафрагмы. Благодаря грушевидной форме поступающая жидкость не вступает в контакт с металлическим корпусом.

Гидробак для насосной станции:

• поддерживает постоянный напор в водопроводной сети;
• уменьшает частоту включения и выключения нагнетателя;
• защищает агрегат от износа;
• бережет от гидроударов.

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

1. Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
2. Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
3. Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — ).
4. Максимальное снижение износа системы водоснабжения частного дома.
5. Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
6. Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

• негерметичен, что приводит к коррозии;
• громоздкий, большой бак даже может быть шире дверного проема;
• не может работать при высоком давлении системы;
• уровень воды в таком баке зависит от объема жидкости в системе.

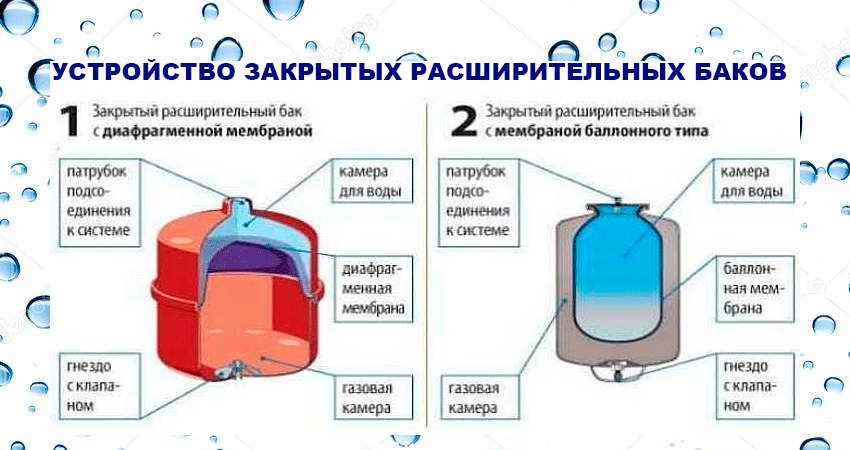

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

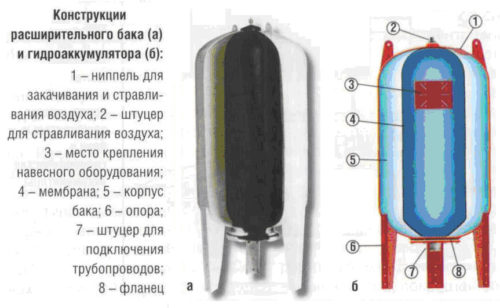

Как работает гидроаккумулятор

Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.

Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.

Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.

Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр

И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима!

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Как вам статья?

Мне нравитсяНе нравится

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Измерение давления

После подключения оборудования, его необходимо настроить, но сначала надо проверить уровень давления внутри. Есть два варианта узнать это:

1. По встроенному манометру, который закреплён на внешней стороне резервуара. Он имеет шкалу, по ней определяется уровень давления внутри ёмкости. Но сначала, следует удостовериться в правильности работы прибора. Для этого, требуется закрыть клапаны, для отсечения ёмкости от водопроводной системы. По истечению 10 минут, надо накачать в воздушную камеру воздух, а затем спустить. Если, стрелка плавно смещается — всё в порядке.
2. При отсутствии манометра используется портативный аналог. Разъём у таких манометров совпадает с разъёмом на выпускном клапане расширительного бака. Он одевается и плотно фиксируется. После чего, открывается клапан, и прибор покажет уровень внутреннего давления на текущий момент.Измерение давления

Настройка и регулировка

Если давление в воздушной камере ёмкости не соответствует необходимым показателям, то его следует довести до заданного уровня. Для этого необходимо подкачать или спустить воздух из воздушной камеры. Каждая мембранная ёмкость имеет золотник, к которому можно подсоединить насос от велосипеда или автомобиля, и произвести подкачку. Возможно для этой цели использовать баллон со сжатым газом. Для этого, его достаточно подсоединить к ёмкости шлангом. Потом, надо открутить вентиль на баллоне, и газ заполнит камеру резервуара. Следует следить за показаниями манометра, чтобы по достижению нужного показателя, вовремя закрыть вентиль на баллоне. Если давление выше необходимого уровня, то надо стравить воздух нажав на ниппель, так вы сможете достигнуть нужный показатель. После чего, следует произвести настройку реле давления. Для этого, требуется открыть крышку, и используя большую гайку P установить максимальный уровень давления, а малой гайкой ДP задать минимальное значение. В данном видео рассказывается о конструкции гидробака, и принципе настройки давления в нёмВ процессе функционирования оборудования, напор может понижаться. Если такое произошло, следует подкачивать воздух, это необходимо производить, чтобы поддерживать эффективную работу прибора.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

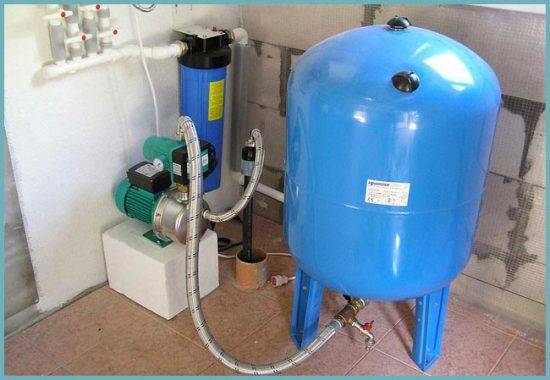

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Критерии выбора расширительного бака в системе водоснабжения

Расширительный бак — важный элемент системы водоснабжения, обеспечивающий надежную и эффективную работу всей системы. При выборе расширительного бака необходимо учитывать несколько критериев:

• Объем. Выберите расширительный бак с таким объемом, который соответствует потребностям вашей системы водоснабжения и его состоянию. Меньший объем может привести к частому наполнению бака, а слишком большой – к неэффективной работе системы.
• Материал изготовления. Расширительный бак может быть изготовлен из различных материалов: металла, пластика или резины. Выбирайте такой материал, который наиболее подходит для условий эксплуатации вашей системы водоснабжения.
• Давление. Убедитесь, что расширительный бак подходит для давления в вашей системе водоснабжения. Некоторые баки могут не иметь достаточной прочности, чтобы выдерживать высокое давление.
• Функциональность. Выбирайте расширительный бак с дополнительными функциональными возможностями, например, со встроенным клапаном обратного потока, что может обеспечить более надежную защиту системы.

В общем, при выборе расширительного бака необходимо учитывать множество факторов, чтобы обеспечить надежную работу вашей системы водоснабжения.

Расширительный бак: принцип работы и устройство

Устройство расширительного бака

Расширительный бак в системе водоснабжения — это закрытый емкостной прибор, который установлен на трубопроводе водопровода, имеющий свой отдельный отвод и воздушный клапан.

Бак имеет два отверстия: одно для наполнения водой, а другое для залива воздуха. Отвод системы водоснабжения подходит к нижней части бака, который устанавливается на специальный штатив или кронштейн.

Принцип работы расширительного бака

Расширительный бак конструктивно обеспечивает управление давлением в системе водоснабжения. Когда происходит нагрев воды, увеличивается её объем и давление в системе водоснабжения. Без наличия расширительного бака это может вызвать деформацию труб, необратимую утечку жидкости и даже разрыв трубопровода.

Расширительный бак позволяет системе водоснабжения компенсировать безопасным образом изменения давления, которое возникает под влиянием изменений температуры. Дополнительный объем бака позволяет взять на себя давление, которое создается при горячем расширении воды, и предотвращает разрыв труб. Работа расширительного бака защищает систему водоснабжения от ударных волн, способных повредить соседние с этим напорным трубопроводом трубы.

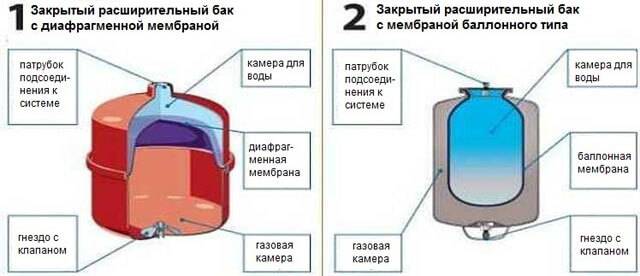

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.
