Как подобрать расширительный бак для закрытой системы отопления
Объем расширительного бака для закрытой системы отопления должен быть не меньше, чем 10% от общего объема теплоносителя. Для того чтобы рассчитать объем системы отопления нужно знать сколько трубы того или иного диаметра уложено в теплый пол, на подключение радиаторов, какой объем радиаторов отопления (см. паспорт к ним), а также сколько теплоносителя помещается в котле. В твердотопливных котлах может быть несколько сотен литров теплоносителя.
Второй способ подбора расширительного бака для закрытой системы отопления – эмпирический. Т.е. заливаем систему и смотрим сколько зашло. Однако лучше все-таки не полениться и посчитать.
| Наименование | Объем теплоносителя |
| Труба 14 мм | 0,079 л |
| Труба 16 мм | 0,113 л |
| Труба 20 мм | 0,163 л |
| Труба 25 мм | 0,254 л |
| Труба 32 мм | 0,554 л |
| Секция радиатора 500 мм | 0,4 л |
| Секция радиатора 350 мм | 0,25 л |
Чтобы правильно подобрать объём расширительного бака, нужно не лениться и посчитать.
Какое давление в расширительном баке системы отопления
Для создания нормального давления в системе, мембрана расширительного бака должна быть накачана. Какое необходимо выдержать давление в нём? Если мы говорим о закрытой системе отопления частного дома, то давление нужно создать в 1 бар. В этом случае, когда мы закачиваем в систему теплоноситель и достигнем давление его в 1 бар то частично теплоноситель зайдет в расширительный бак. Мембрана будет поддерживать это давление в системе на холодную.
Если давление в расширительном баке будет ниже. Когда мы закачаем теплоноситель то полезный объем расширительного бака снизится. При повышении температуры его не хватит полностью компенсировать расширение. Может произойти резкое повышение давления в системе вплоть до срабатывания аварийного клапана.
Если давление в расширительном баке будет выше. То при расширении теплоносителя также не хватит полезного объема и сработает аварийный сброс теплоносителя.
P.S. если у вас стоит котел с автоматикой он может уйти в аварию при низком давлении. Обычно это как раз 0,8 бар. Если у вас такое произошло со временем не спешите доливать воды в системы. Скорее всего вам нужно проверить и подкачать давление в расширительном баке. Это будет гораздо правильнее.
Правила эксплуатации
Несмотря на всю простоту конструкции расширительного бачка, это оборудование все же требует внимания. Оно будет надежно выполнять свои функции только при условии соблюдения всех правил эксплуатации. К ним относятся следующие:
- каждые шесть месяцев необходимо внимательно осматривать расширительный бак на предмет наличия повреждения. К таковым могут относиться различные вмятины, следы коррозии и подтеки. Если обнаружите любое из этих явлений, необходимо сразу разобраться в причинах возникновения и устранить их,
- с такой же периодичностью нужно сверять давление в газовом отсеке с тем, которое полагается в соответствии с расчетными параметрами. Для осуществления этой процедуры необходимо отключить расширительный бачок от отопительной системы, слить из него всю воду, а затем подсоединить манометр к ниппелюгазовой полости. В том случае, когда давление оказывается ниже необходимого параметра, следует повысить его путем накачки воздуха с помощью компрессора, подсоединив последний все к тому же ниппелю,
- также раз в полгода необходимо производить проверку состояния мембраны — если, конечно, речь идет о расширительном баке закрытого типа. В случае обнаружения каких-либо дефектов — например, резиновый элемент деформировался, растрескался или просто пропускает воздух — грушу необходимо заменить на новую,
- если расширительный бак используется сезонным образом, то есть с длительными перерывами, то при прекращении его эксплуатации необходимо удалить из емкости всю воду и держать оборудование в сухом месте. В противном случае вполне вероятно возникновение коррозийных процессов.
Критерии выбора системы обогрева
Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.
Открытая система отопления
Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.
Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.
Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.
Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.
Основные преимущества отрытых систем обогрева:
- чрезвычайная простота при монтаже и обслуживании;
- бесшумность работы;
- энергонезависимость;
- надежность работы с котлами любых типов;
- относительно низкие затраты на приобретение оборудования, труб и арматуры.
Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:
- испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
- большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
- для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.
Закрытая система отопления
Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.
С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.
Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:
- в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
- относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
- упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
- небольшая инерционность системы и высокая теплоотдача;
- незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.
Критерии выбора системы обогрева
Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.
Открытая система отопления
Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.
Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.
Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.
Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.
Основные преимущества отрытых систем обогрева:
- чрезвычайная простота при монтаже и обслуживании;
- бесшумность работы;
- энергонезависимость;
- надежность работы с котлами любых типов;
- относительно низкие затраты на приобретение оборудования, труб и арматуры.
Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:
- испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
- большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
- для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.
Закрытая система отопления
Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.
С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.
Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:
- в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
- относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
- упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
- небольшая инерционность системы и высокая теплоотдача;
- незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

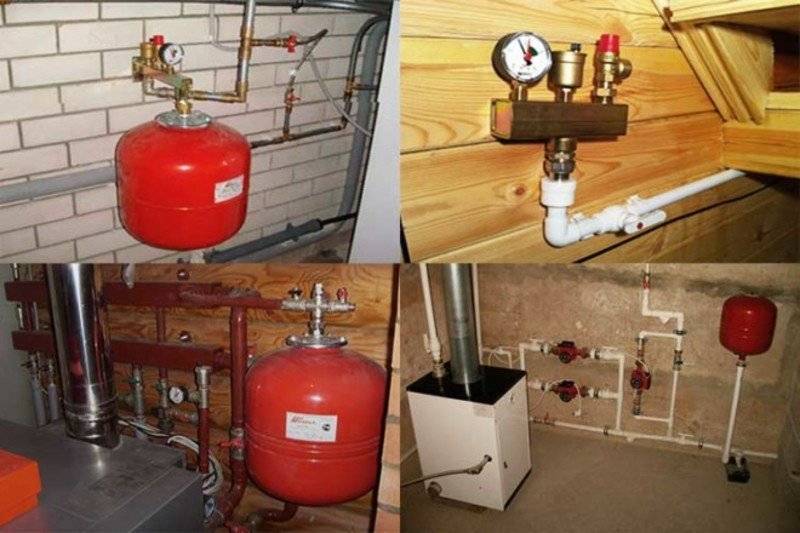

Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

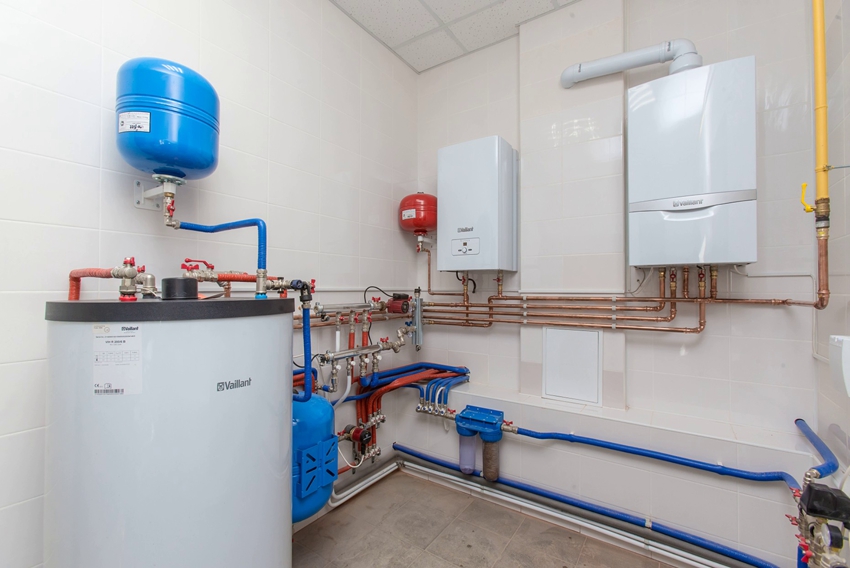

Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Как установить расширительный бак открытого типа
Общая схема системы отопления с расширительной емкостью открытого типа состоит из отопительного котла, радиаторов, трубопроводов и бачка. Для установки резервуара выбирается самая высокая точка дома, для того, чтобы бак возвышался над всеми составными элементами и узлами отопительной системы. В случае расположения бака в не отапливаемом месте, следует надежно утеплить его корпус, чтобы исключить вероятность замерзания воды.
Существует несколько вариантов установки: на подаче, на обратке, и комбинированный. В первом случае бак располагают над котлом. Такой классический вариант предполагает течение теплоносителя не только по контуру, но и проникновения его в бак, где создается характерный шум, напоминающий закипающую в чайнике воду. Установка емкости на обратке исключает проблемы с кипением, что возникает в результате сниженной температуры жидкости.
Комбинированный вариант установки предполагает установку двух расширительных баков. Один будет располагаться в месте подачи жидкости, а другой — на обратке. Такая схема позволит избежать образования воздушных карманов в системе. После выбора варианта монтажа осуществляется подбор расширительного бака для отопления.
При установке расширительного бака необходимо придерживаться определенных правил
Бачок устанавливается на чистую ровную поверхность. Подключение его к системе отопления осуществляется при помощи муфт с резьбовыми соединениями или стальных патрубков посредством сварки. Соединение резервуара с котлом должно быть выполнено при помощи вертикального трубопровода. Трубу, соединяющую емкость с системой, и отводящую магистраль следует утеплить.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

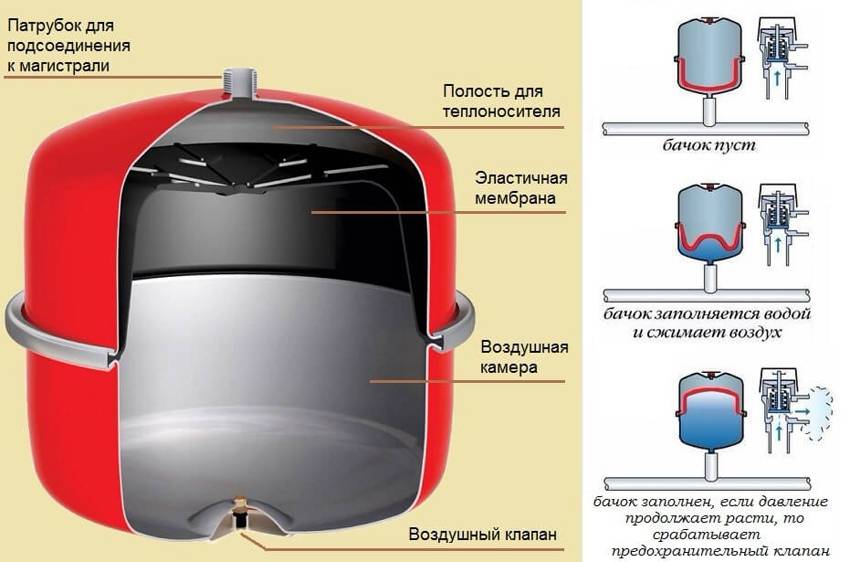

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

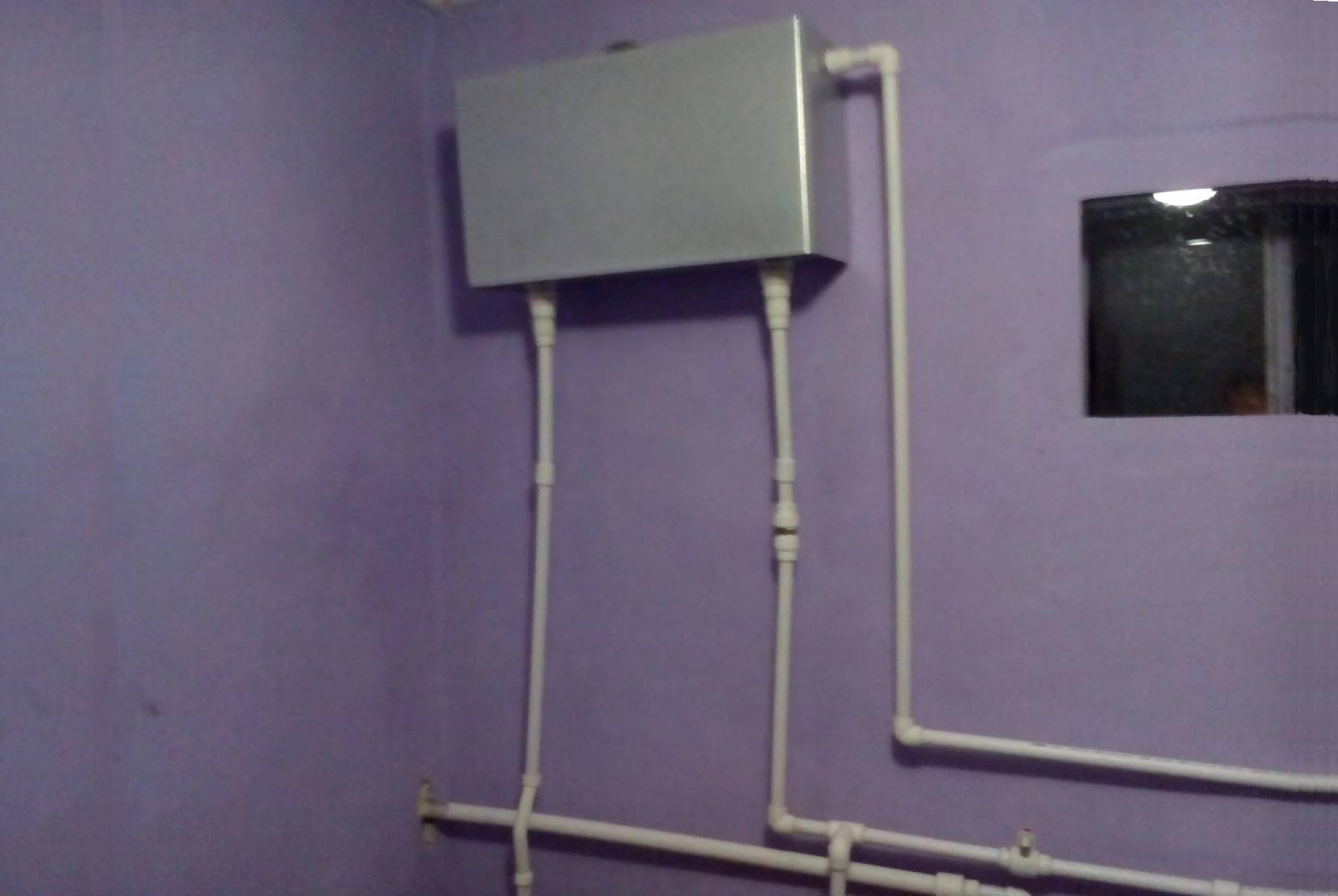

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

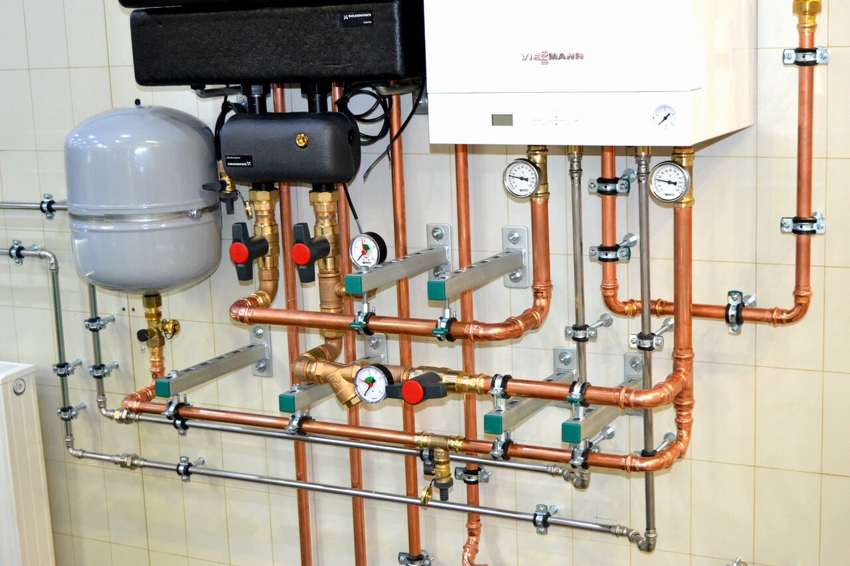

Расширительную емкость устанавливают рядом с котлом отопления
Несколько слов касательно того, как необходимо устанавливать расширительный
По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.
Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.
На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.
На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления
Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.
Расширительный бак открытого типа
Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:
- негерметичен, что приводит к коррозии;
- громоздкий, большой бак даже может быть шире дверного проема;
- не может работать при высоком давлении системы;
- уровень воды в таком баке зависит от объема жидкости в системе.
Мембранный бак закрытого типа
В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.
Принцип работы расширительного бака в случае включения в систему отопления
Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.
Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

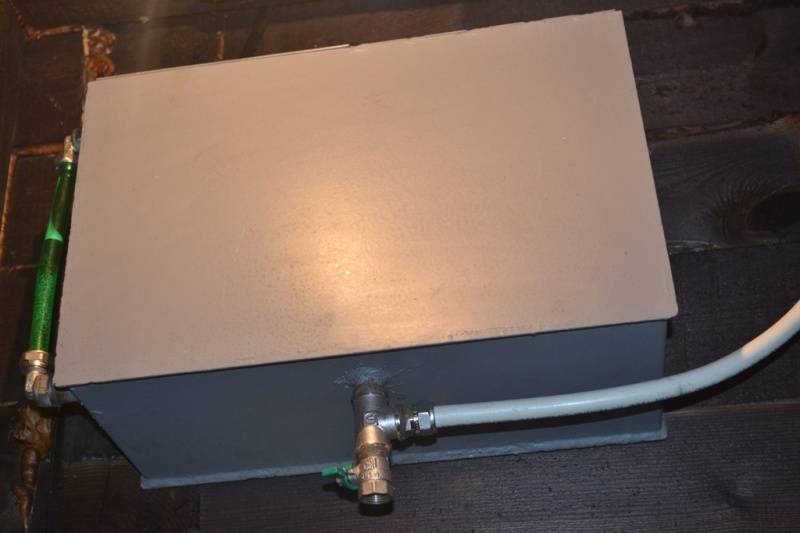

Как сделать расширительный бак для отопления открытого типа своими руками
Для изготовления пластикового расширительного бака для отопления открытого типа можно использовать тару из пластика необходимого объема. Однако более надежным вариантом станет емкость, сваренная из листов нержавеюшей стали толщиной 2-4 мм.
Первым делом при помощи болгарки необходимо вырезать элементы конструкции заданного размера. Для корпуса самодельного расширительного бака для отопления открытого типа понадобится 5 деталей и еще одна для крышки. Вырезанные заготовки привариваются друг к другу под прямым углом при помощи электросварки. В дне резервуара следует сделать отверстие, куда будет приварен патрубок для соединения падающей трубы.
Помимо главного патрубка к расширительному баку для отопления своими руками следует приварить соединительный элемент для подпитки системы. Также необходимо предусмотреть патрубок для аварийного слива лишней жидкости, который должен находиться выше максимального уровня заполнения емкости, что исключит вероятность перелива теплоносителя при заполнении бака.

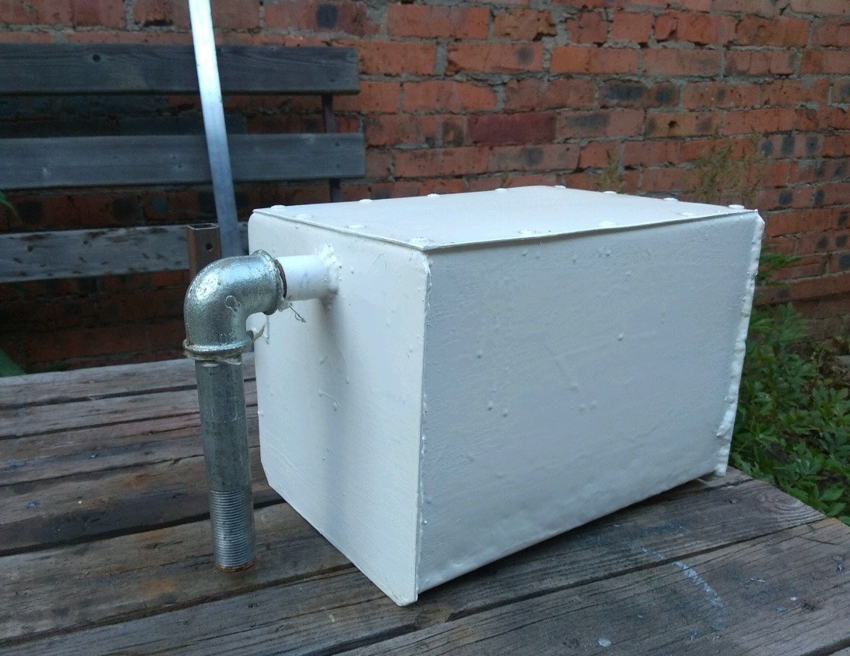

Расширительный бак, сделанный своими руками
Перед установкой самодельного расширительного бака, его стенки следует предварительно утеплить. Для этого можно использовать базальтовую вату, которая характеризуется устойчивостью к высоким температурам.
Расширительный бак является важной частью системы отопления. Правильный выбор емкости и грамотный монтаж является гарантией долговечной и бесперебойной ее работы
Функции бака
Есть точный расчет, согласно которому повышение температуры воды на 10 градусов увеличивает ее объем на 0,3%. То есть, доведенная до кипения вода — а это +100 С — дает ее расширение на 3%.
Кажется, что величина небольшая, но для объема воды в одну тонну или в несколько тонн — что зависит от размеров отопительной системы — это достаточно высокий показатель. Такой объем воды может существенно повлиять на качество работы всей отопительной системы. И здесь без расширительных баков не обойтись.
Какие же функции выполняет этот агрегат?
- Удаляет излишки воды при ее нагревании.
- Пополняет систему водой при снижении температуры или при утечке.
- Контролирует гидростатическое давление внутри отопительной системы.
- Удаляет из системы отопления и собирает воздух и перенасыщенные пары, которые образуются внутри отопительного котла.
Устройство в разрезе
Откуда появляется воздух? Опять обратимся к физике. В 1 л воды растворено 40 мг воздуха. При повышении температуры растворимость воды сильно снижается, и воздух начинает выделяться из ее массы.
При высоких температурах выделение воздуха достигает практически 90%. А это достаточно большой объем. Выделенный воздух из воды перемещается с потоками теплоносителя вверх к расширительному баку, где собирается и выводится в атмосферу.
Как и у любого прибора, у расширительных баков есть свои недостатки, к которым относятся:
- Большие размеры экспансомата. Иногда установить их в котельные проблематично из-за небольшой площади этого помещения. Отсюда и сложности в монтаже.
- Теплоноситель, проходя через бак, отдает ему свое тепло. И, если его не утеплить, теплопотери возрастают.
- Вероятность коррозии труб и радиаторов также увеличивается с установкой экспансомата.
Комплектация открытой системы отопления
Минимальная комплектация отопления
Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.
Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.
Для минимальной комплектации отопительной системы понадобятся такие элементы:
- Котел;
- Расширительный бак;
- Трубопроводы;
- Радиаторы и батареи.
Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.
Выбор котла для открытого отопления
Виды котлов для открытого отопления
В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.
Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.
Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:
- Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
- Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
- Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.
Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.
Модели расширительных баков для открытой системы
Схема установки и конструкция расширительного бака
Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.
Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:
- Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
- Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
- Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.
Способы установки расширительного бака
Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.
Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.
К чему приведет неправильно подобранный расширительный бак?
Если при нагреве теплоносителя в отоплении объема расширительного бака не хватит, то избыток теплоносителя будет сливаться через специальный аварийный клапан. После того, как система снова остынет, возникнет недостаток теплоносителя. Плюс ко всему упадет давление в системе отопления.
Котлы и другое оборудование имеют нижний порог по давлению, преодолев который, отопление попросту не запустится. Исправить эту ситуацию поможет обычный долив теплоносителя.
Если такая ситуация будет возникать постоянно, то повышается риск выхода из строя оборудования. Поэтому лучше подбирать расширительный бак правильно.
