Виды расширительных бачков для системы отопления: закрытый и открытый

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости. Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

Рекомендуемые настройки разных производителей котлов

Модель котла	Необходимое давление для нормальной работы котла	Примечание руководства по эксплуатации
Vaillant TEC	0.8-2 бар
Ariston EGIS 24	1-3(max) бар	Давление в расширительном баке 1 бар
Ariston CLASS	1-1.5 бар
BAXI ECO 4	0.7-1.5 бар
BAXI ECO 5	1-1.5 бар
Buderus U042	1-2 бар	Предварительное давление РБ = 0.5 бар

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар. Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.  Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания. Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона. Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Проектирование и установка своими руками

Бачки подбираются на стадии проектирования системы отопления, и к этому этапу следует подойти с максимальным вниманием, поскольку корректный расчет непосредственно влияет на нормальную работу всей системы отопления. Осуществляя проектирование и расчет при монтаже своими руками следует учесть, что нормальная работа открытой системы отопления не предусматривает наличие циркуляционного насоса

Циркуляция теплоносителя в данном случае происходит за счет законов физики. Расчет параметров и технических характеристик, разметка и подключение может производиться как своими руками, так и с привлечением специалистов

Осуществляя проектирование и расчет при монтаже своими руками следует учесть, что нормальная работа открытой системы отопления не предусматривает наличие циркуляционного насоса. Циркуляция теплоносителя в данном случае происходит за счет законов физики. Расчет параметров и технических характеристик, разметка и подключение может производиться как своими руками, так и с привлечением специалистов.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Проект описываемой системы может предусматривать как наличие двух контуров: обратку и подачу, так и однотрубную упрощенную конфигурацию. При этом двухтрубная схема предполагает вариант, когда расширительный бачок подключается к обратке.

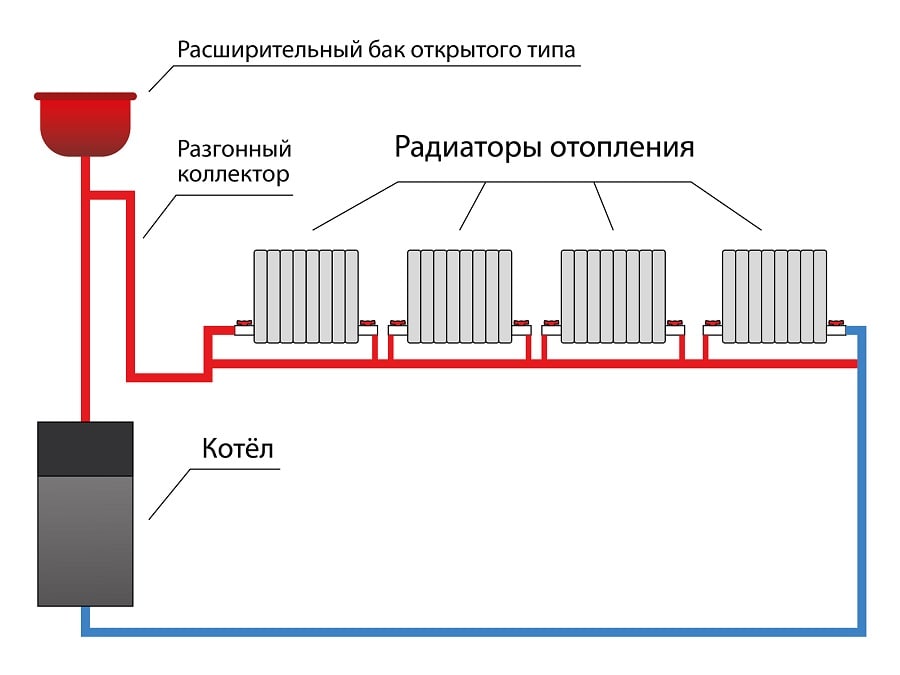

Общая схема системы отопления, которая предусматривает наличие бака открытого типа, должна состоять из таких элементов, как отопительный котел, батареи (радиаторы), сам расширительный бачок и трубопровод. Описываемую конструкцию можно собрать своими руками, учитывая все требования и правила монтажа.

Читать также: Термоклапан для радиатора отопления: установка и настройка

Установка расширительного бака открытого типа своими руками, а также его соединение с магистралью, должны осуществляться, учитывая некоторые особенности открытого принципа. К таковым следует отнести нижеперечисленные:

• Бачок должен располагаться выше остальных составляющих частей и узлов отопительной системы;
• Качество циркуляции и время прогрева всей магистрали зависит от диаметра используемых труб, которые предполагает схема или расчет производительности системы. Чем больше диаметр трубы, тем эффективнее циркуляция;
• В качестве теплоносителя желательно использовать вместо воды антифриз. Это объясняется меньшим весом этого вещества и, соответственно, лучшей проходимостью через трубы;
• Установка расширительного бачка должна предполагать его надежное утепление, в том случае, когда он располагается на чердаке или в другом неотапливаемом помещении. Ледяная пробка нивелирует роль бачка и появляется риск разрыва системы из-за возрастающего давления в трубах.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Установка бачка своими руками предполагает его размещение на ровном чистом основании. Бачок должен иметь прогрунтованную как внутреннюю, так и внешнюю поверхность.

Закрепленный в месте установки бачок посредством резьбового соединения при помощи муфты или электрической/газовой сварки подключается к системе отопления. Подобная операция может быть выполнена своими руками при наличии соответствующего оборудования и специальных инструментов.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Преимущества и недостатки открытой системы отопления

Такая схема до сих пор используется для обогрева частных домов и дач. Горячая вода от котла по законам термодинамики без насоса поднимается вверх по стояку, а затем растекается по подающим магистралям, расположенным с уклоном 0,5 см/м. При этом она заполняет радиаторы. Затем жидкость самотеком уходит обратно в котел или бойлер для повторного нагревания.

Основные элементы открытой системы отопления:

1. Котел – в  открытой схеме используются газовые и твердотопливные котлоагрегаты, одно- и двухконтурного типа.
2. Радиаторы – давление в открытой теплосистеме невелико, поэтому к ней подключают любые модели  батарей. Эффективно работают алюминиевые отопители, которые быстро нагреваются и интенсивно отдают тепло. Можно установить биметаллические радиаторы с алюминиевым корпусом и стальной водопроводящей частью. Надежно служат и традиционные чугунные варианты.
3. Трубы – в современных домах используются модели диаметром 25–50 мм из полимера, устойчивого к нагреванию. На выходе из котла монтируются трубы максимального размера, а на выходе – минимального. Этот позволяет поддерживать необходимое давление и правильную циркуляцию жидкости.
4. Расширительный бак открытого вида – его можно купить в специализированном магазине, заказать через интернет или сделать самостоятельно.
5. Запорная арматура – устанавливается на стояк и коллекторы для аварийного перекрытия воды.
6. Регулировочные краны и  автоматические термоголовки – дополнительно монтируются на батареи для корректировки температуры.
7. Краны Маевского – воздухоотводчики, необходимые для сброса воздуха и предотвращения воздушных пробок. Устанавливаются на корпуса радиаторов.

1. Энергонезависимость – такая схема работает без насоса, поэтому не боится отключений света. При перебоях  электроснабжения вода  и трубы не остынут.
2. Бюджетность – для работы не требуется насосное оборудование, бак можно сварить самостоятельно, купить недорого или приспособить обычную канистру.
3. Простота эксплуатации – хозяевам только нужно следить за состоянием ее элементов и доливать воду.

Недостатки:

Сложность расчетов и монтажа – при установке коллекторов важно соблюсти нужный угол – даже небольшие погрешности приведут к застою воды и плохому нагреву батарей.
Невозможность использовать в зданиях с нерегулярным проживанием – в такую теплосистему нельзя заливать незамерзающую жидкость. При контакте с воздухом в баке она испаряется и теряет свои свойства.
Сложность эксплуатации в домах большой площади и этажности – для таких зданий предпочтительна закрытая система отопления, которая  в  состоянии прогреть  строение любого размера.. Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием

Поэтому она не теряет своей популярности

Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием. Поэтому она не теряет своей популярности.

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Как рассчитать объём расширительного бака?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка в расчёте его объёма способна привести к поломке оборудования и выходу из строя отопительной системы в целом: слишком большая ёмкость не сможет создать достаточного давления в сети, а слишком маленькая, наоборот, не примет весь избыток теплоносителя.

Чтобы провести правильный расчёт, следует определить общий объём отопительной сети. Для этого нужно сложить объём котла, суммарный объём всех труб в системе, а также объём дополнительных обогревательных приборов, если они имеются.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке .
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) .
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

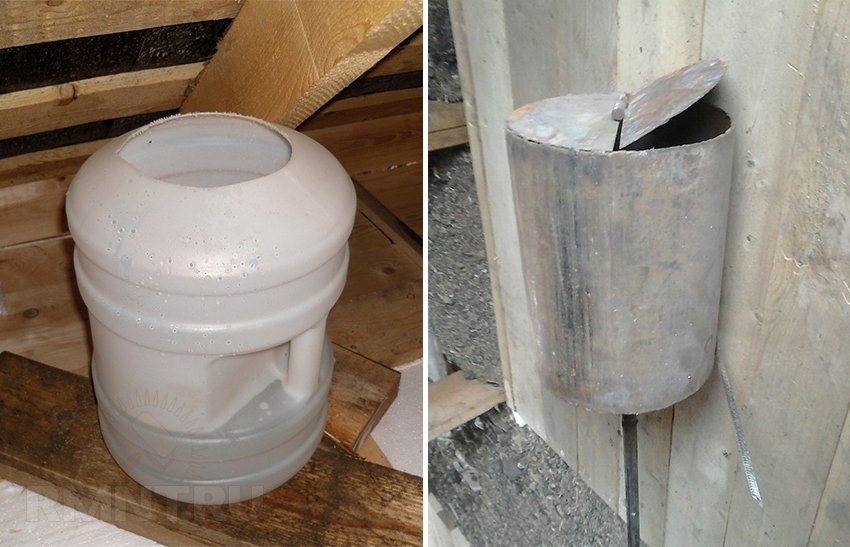

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

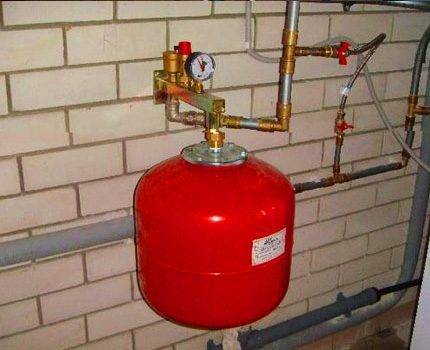

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Система без расширительного бака

При необходимости сброса давления применяют разновидность трубопроводной арматуры – предохранительный клапан. Он предназначается для защиты труб и оборудования от избыточного давления.

Механизм действия предохранительного клапана:

1. При скачке давления в системе клапан автоматически выпускает избыток теплоносителя из труб. То есть в случае возникновения избыточного давления механизм будет выпускать некоторое количество воды;
2. После того как часть жидкости будет выпущена, давление понизится, и клапан автоматически закроется. Обязательное условие успешной работы отопления – своевременное и безотказное открывание клапана при возникновении превышения рабочего давления.

Применение расширительного бака более предпочтительно, так как в процессе его работы не происходит выпуск жидкости, количество которой сложно контролировать. Для ее сбора нужно будет устанавливать дополнительную емкость. Кроме того, при выходе предохранительного клапана из строя, возможно повреждение всего контура.

Следует учесть, что предохранительные механизмы необходимо периодически проверять с привлечением специализированных организаций, тогда как проверять бачок не нужно.

Принимать решение о применении в системе отопления предохранительного клапана вместо бачка нужно взвешенно, осознавая связанные с этим риски.

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов. Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

• временно удалять избыток теплоносителя из системы отопления при его нагревании;
• удалять излишки жидкости из бачка при превышении максимального уровня;
• восполнять недостаток теплоносителя в трубах при его охлаждении;
• поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
• накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

• применение незамерзайки опасно из-за токсичных испарений;
• возможности монтажа ограничены только верхней точкой системы;
• постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
• медленный разогрев;
• перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
• применяется в отоплении малоэтажных строений, максимум в два этажа;
• большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

• полная герметичность позволяет использовать антифриз;
• место размещения расширителя не влияет на работоспособность системы;
• изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
• после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
• меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
• не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
• не требует постоянного внимания к уровню и состоянию жидкости;
• возможность применения в системах, рассчитанных на несколько этажей;
• небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

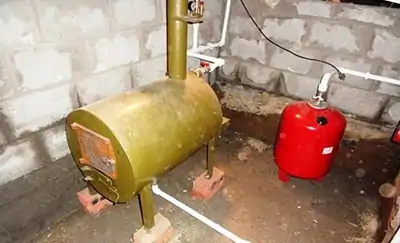

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.
