Расходомеры и принцип их действия
Традиционные методики учета стоков предполагают определение объема по счетчикам на трубе. Однако не всегда получается правильно высчитать показатели, особенно, если часть потока расходуется на полив, без вывода в канализацию. И тут помогут расходомеры.
Это современные приборы учета стоков, оснащенные электронными компонентами и обеспечивающие точность проводимых измерений. Вычисления проводятся как в открытых каналах, так и трубопроводах, поэтому изначально оборудование адаптировано к исполнению функций в сильно загрязненных агрессивных средах.
По своему принципу работы расходомеры делятся на два типа:
- Учет только уровня потока, где объем стоков определяется расходной величиной канала.
- Учет не только объема потока, но и скоростных характеристик, что позволяет гарантировать лучшую точность измерений.
Ассортиментный перечень расходомеров включает следующие модели:
- Ультразвуковой прибор, имеющий датчики замера уровня глубины потока. Может быть установлен без предварительных строительных работ. Данные передаются посредством кабельной, модемной связи.
- Электромагнитные расходомеры – это счетчики, которые работают при взаимодействии потока жидкости с магнитным полем, но в этом случае стоки канализации должны быть токопроводящими.
- Маятниково-рычаговые расходомеры проводят измерение стоков в открытых или закрытых каналах посредством поплавка с поворотной лопастью, которая вычисляет скорость движения всего потока.
Ассортиментный перечень включает мобильные или временные приборы учета, проводящие измерения вовремя замены и осмотра снятых постоянных расходомеров. Для оборудования частного домовладения идеально подходит ультразвуковой расходомер, который проводит учет сточных вод с максимальной точностью.
Нормы водоотведения делают очевидной целесообразность установки оборудования. При этом есть обязательные правила, где указано, что при технической невозможности монтажа расходомера должен быть выдан специальный разрешительный документ. В противном случае, счетчики стоков обязаны быть.
Выбирая ультразвуковой расходомер или счетчики другого типа, необходимо брать в расчет особенности объекта, место, где будет проводиться измерение водопотребления и водоотведения. Как правило, расходомер монтируется на сетях действующего типа в специально оборудованных колодцах. Проводить измерение потока и учет сточных вод в смотровых колодцах нельзя, так как шахты располагаются в местах изменения уровня водопроводных сетей или поворота трубопровода, а правила гласят, что расходомер ультразвуковой, электромагнитный или маятниково-рычаговый должен быть установлен на участке прямолинейного типа.
Норма водоотведения – это величина, которую важно знать каждому потребителю. Разобравшись в том, что такое водопотребление, а также водоотведение, нелишним будет проверить сумму, выставленную к оплате компанией-поставщиком услуг. А дополнительные приборы учета лишь помогут сократить расходы
И помните, что расходомеры могут ставиться на безнапорные трубопроводы, поэтому оборудование заслуживает самого пристального внимания и подбора
А дополнительные приборы учета лишь помогут сократить расходы. И помните, что расходомеры могут ставиться на безнапорные трубопроводы, поэтому оборудование заслуживает самого пристального внимания и подбора.
Влагозащищенное исполнение IP68
Не боится воды
счетчик LT-US, который чаще всего размещается в смотровых колодцах, может подвергаться затоплению. Благодаря особой системе закрытия и разъему в стиле милитари, SOFREL LT-US имеет классификацию IP68, что позволяет ему функционировать даже при затоплении колодца.
Несмотря на то, что счетчик полностью водонепроницаем, обслуживающий персонал может открыть его на месте для технических работ, чтобы получить доступ к SIM-карте и аккумулятору. Благодаря кольцу и системе блокировки, простой поворот кольца до щелчка — все, что нужно, чтобы закрыть ваше устройство и сделать его снова полностью водонепроницаемым.
Почему бывают неточности?
Сомнительные данные приборы учёта могут выдавать по разным причинам. Они могут быть как завышенными, так и заниженными. В первом случае это крайне невыгодно самому собственнику счётчика. Во втором случае компания потребует произвести проверку.
Искажения в показаниях могут происходить по следующим причинам:
- в результате подпора жидкости в трубе;
- в трубопроводе появились засоры.
Чтобы исключить эти причины, необходимо тщательно осмотреть и при необходимости, вычистить коллектор. Обычная грязь на корпусе расходомера тоже может стать причиной неправильных показаний.
Причины, из-за которых могут возникнуть подпоры:
- препятствия впереди жидкости, которая не дает ей продвигаться дальше по трубопроводу;
- мусор, различные предметы, которыми забит коллектор
- большой наклон трубы;
- коллектор неправильно врезан в магистральный трубопровод.
Неточности могут возникнуть из-за изменения сечения труб на разных участках.
Это может произойти из-за заиливания по следующим причинам:
- уклон безнапорной трубы очень малый;
- в жидкости скопилось большое количество песка и различных взвешенных частиц;
- стенки трубы разрушились и туда попали грунтовые воды, земля, камни.
Участки, которые сильно заиленные, потребуется тщательно прочистить. Не всегда это легко сделать.
Иногда приходится проводить обследование больших участков канализационных систем. Специалисты могут быстро и точно определить причину заиливания и засоров.
При любых подозрениях на то, что счётчик начал показывать неправильно, надо провести прочистку канализации.
Ещё лучше — проводить профилактические осмотры, чтобы предотвратить затратные сантехнические работы. В итоге это позволит обеспечить правильную работу прибора и не надо будет платить за завышенные объёмы.

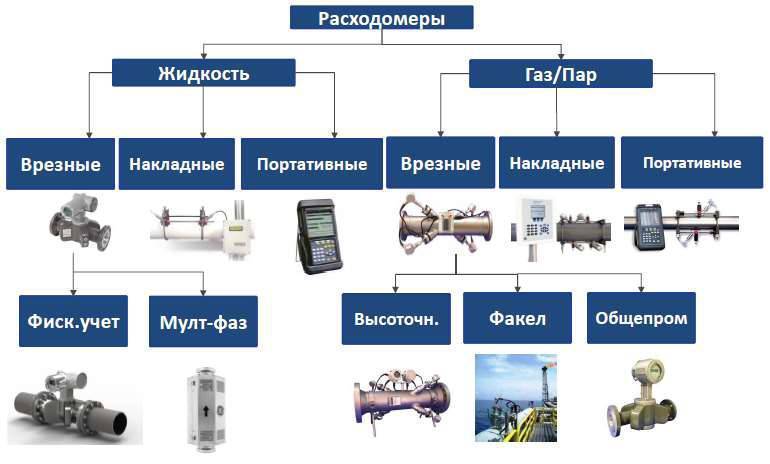

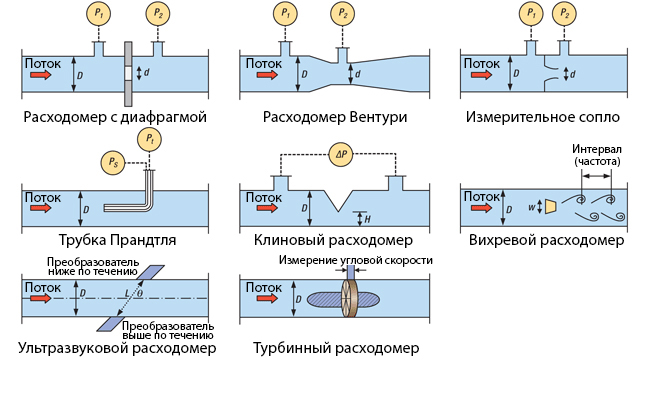

Различные типы и принципы действия расходомеров
Существует несколько типов расходомеров, устройство и принцип работы которых сильно отличаются. Они предназначены для различных условий использования и измерения расхода разных сред.
Электромагнитные
Действие расходомера этого типа основано на физическом явлении электромагнитной индукции. Токопроводящая жидкость (например, вода), проходя между полюсами магнита, вызывает возникновение слабого электрического тока, величина которого измеряется прибором. Расходомер переводит напряжение между электродами в объем воды, проходящей по магистрали.
К преимуществам таких приборов можно отнести их долговечность, ведь тут нет подвижных деталей, а значит, тут практически нечему сломаться или износиться. Также они не влияют на скорость движения жидкости. Однако есть у них и недостаток – при наличии сторонних электромагнитных воздействий или изменении токопроводящих свойств жидкости (например, в случае попадания сторонних веществ) показания прибора могут оказаться неточными.
Ультразвуковые
Устройство расходомера такого типа включает в себя генератор ультразвуковых импульсов, которые проходят через жидкость в трубе и попадают на датчик приемника. Время запаздывания импульса при прохождении против и вдоль потока жидкости различается, на основании разности времени прибор рассчитывает объемный расход воды.
Среди преимуществ этих устройств стоит отметить доступную стоимость, возможность установки на трубы большого диаметра и отсутствие элементов в канале трубы. Однако следует учитывать, что такие приборы достаточно чувствительны к ряду факторов – так, наличие посторонних включений в воде или стороннее вибрационное воздействие могут снизить точность измерения.
Счетчики перепада давления
При использовании таких приборов в канале трубы устанавливается сужающее устройство, в роли которого могут выступать шайба или специальное сопло. Прибор анализирует перепад давления при прохождении жидкости через препятствие, на основании полученных результатов рассчитывая скорость потока и расход.
Такое решение также имеет преимущество в виде отсутствия подвижных элементов, что обеспечивает высокую надежность и долговечность прибора. К минусам можно отнести относительно небольшой диапазон измерений и присутствие в трубе механической преграды.

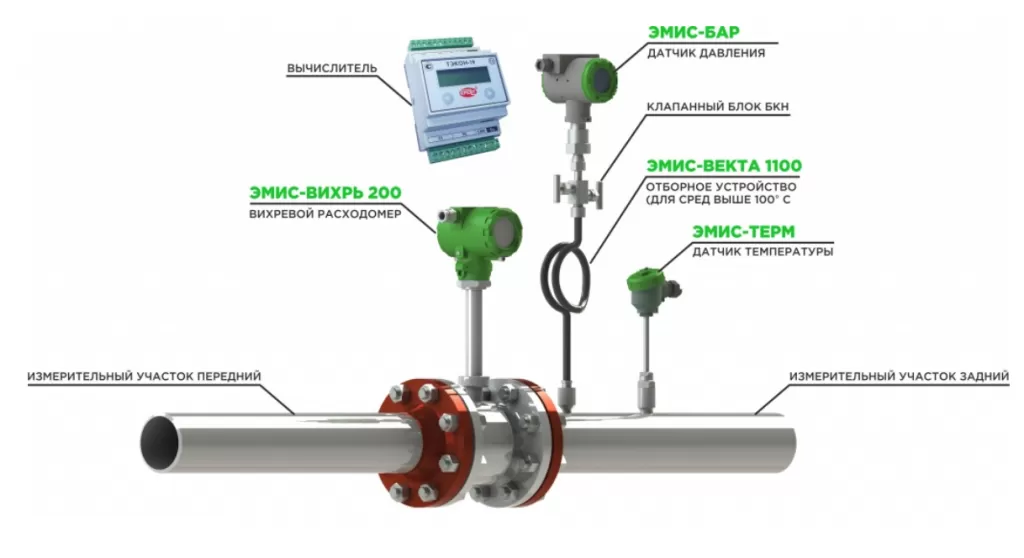

Вихревые
Эксплуатация расходомера этой разновидности предполагает установку в трубу сегмента с рядом препятствий, которые движущиеся газ или жидкость должны обтекать, генерируя при этом колебания определенной частоты. По интенсивности колебаний прибор выдает данные относительно скорости потока и объемах прошедшего через отрезок трубы вещества.
Такой расходомер тоже не имеет в конструкции подвижных деталей, что является его преимуществом. Но наличие в разрезе трубы посторонних элементов может повлиять на скорость течения жидкости или газа. Кроме того, посторонние вибрации могут исказить показания прибора.
Тахометрические
Устройства такого типа имеют турбину или крыльчатку, которая вращается под воздействием потока воды, газа или пара. Скорость вращения и количество оборотов фиксируются тахометром, прибор преобразует эти данные в объем расходуемой среды.
Поскольку при работе расходомеров такого типа используются подвижные элементы, они отличаются относительно невысокой надежностью. Наличие турбины или крыльчатки создает препятствие для потока измеряемой среды. К преимуществам таких устройств можно отнести довольно невысокую цену.
Кориолисовы
Принцип работы расходомера такого типа основан на сдвиге фаз вибрации измерительной трубки при прохождении по ней жидкости. U-образная трубка находится внутри расходомера, при помощи специального устройства ей придается вибрация определенной частоты, которая воспринимается датчиками.
При прохождении измеряемой среды к основной вибрации добавляются дополнительные колебания, которые являются результатом инерции вещества и нарастают по мере увеличения скорости потока. С помощью датчиков прибор фиксирует эти изменения и выдает информацию о количестве прошедшего по трубопроводу вещества.
К недостаткам таких расходомеров относят обычно сложность их конструкции и довольно высокую цену. В то же время, приборы такого типа не только обеспечивают высокую точность измерения расхода среды, но и позволяют получить данные о ее плотности и уровне вязкости.
Типы устройств по принципу действия
Оборудование, устанавливаемое в узлах учёта, разрабатывается, монтируется в соответствии с законодательством Российской Федерации. Каждый прибор учёта сточных вод проходит обязательное сертифицирование и метрологическую поверку. Контроль за количеством сброшенных отходов допустим без измерителей, но основывается на стандартных тарифах (объём стоков приравнивается к количеству поставленной жидкости).
Порядок коммерческого учёта сточных вод предусматривает установку нескольких видов контроля:
- измеряется уровень потока стоков;
- определяется уровень, скорость течения.
В обоих случаях данные, считаные с оборудования, точнее отображают картину, чем контроль без расходомера.
Измерение потока сточных вод
Приборы фиксируют уровень жидких отходов. Организация, установившая на своём коммуникационном узле такое оборудование, определяет количество стоков посредством дополнительных расчётов, используя градуированные таблицы.
Такие счётчики недорогие, имеют как достоинства, так и недостатки. Преимущества расходомера:
- измерения выполняются при малых количествах отходов;
- производится контроль за потоком «агрессивной» жидкости, содержащей химические вещества.
Недостатки:
- погрешность составляет три процента;
- установить можно, если зона измерения под уклоном;
- обратный поток, остановка учитываются оборудованием как расход;
- при монтаже требуется строительство колодца;
- строгое соблюдение требований относительно длины прямолинейных участков.
Измерение скорости сточных вод
Принцип работы приборов происходит по правилу «скорость-площадь». Расходомер измеряет скорость и уровень жидкости, сбрасываемой в канализацию.
По сравнению с предыдущим типом оборудования, это даёт меньшую погрешность, но его цена выше. Среди достоинств расходомера отмечают следующие:
- направление потока не влияет на измерения;
- устанавливается оборудование на трубы разного сечения, формы;
- монтаж не предусматривает дополнительных конструкций.
Разновидности ↑
Современный счетчик на канализационные стоки должен быть построен таким образом, чтобы он выдерживал химические средства и другие агрессивные частицы.
Расходомеры делают из материалов, которые устойчивы к сильнозагрязненным стокам.
Вне зависимости от вида каждый из них обеспечивает точность измерений. К основным типам относят:
- ультразвуковые счетчики. Представляют собой изделия, которые используют с целью снятия замеров глубины потоков с прямоточными элементами. Измерения производятся при помощи датчиков, находящихся в приборе. Их установка происходит без серьезных монтажных работ в коллекторе. Чтобы получить данные с ультразвукового счетчика используют различные виды связи: модемную, кабельную, беспроводную;
- электромагнитные счетчики. Их работа происходит за счет прохождения через них жидкости с магнитным полем. Поэтому используемая жидкость должна быть токопроводящей;
- рычажно-маятниковые счетчики. Их можно применять для учета воды в каналах закрытого и открытого типа. Поплавок сферической формы измеряет уровень отходов, а поворотная лопасть помогает определить скорость движения жидкости.
Выше перечислены стационарные приборы, при необходимости отправить их на ремонт, устанавливают портативные изделия. Они временно выполняют функцию замера жидкости.
Фото: рычажно-маятниковый счетчик
Ультразвуковые
Основная область применения расходомеров – это измерение отходов в самотечном трубопроводе или открытой канаве. Датчики прибора показывают высокую точность при измерении скорости потока жидкости.
Выделяют следующие достоинства счетчиков:
- осуществление измерений в трубопроводах любого диаметра, в том числе и наиболее большого с показателем в 350 см;
- обширная память устройства;
- разнообразные методы питания: от электросети или батареек;
- длительный срок службы и минимальная погрешность при выдаче данных.
В свою очередь ультразвуковые счетчики подразделяются на врезные и накладные. Последние расходомеры лучше всего использовать для изделий с большим диаметром.
К недостаткам таких приборов относят:
- сложное обслуживание. При использовании врезных датчиков необходимо осуществлять регулярную очистку, а для накладных — требуется замена акустического геля;
- регулярная очистка датчиков после использования в сильнозагрязненных стоках.
Фото: ультразвуковой счетчик
Электромагнитные
Не последнее место среди счетчиков занимает данный вид изделий. Выбирают их за счет следующих преимуществ:
- установка происходит легко, а облуживание не вызывает сложностей;
- приборы устойчивы к вибрациям, которые происходят внутри трубопровода;
- отличаются высокой надежностью и стабильностью при снятии показателей.
В основном их монтаж осуществляют на напорных и самотечных сетях, при условии, что рабочее давление ниже 40 бар.
Среди недостатков изделий выделяют следующие факторы:
- снижение точности измерений при существенных электромагнитных помехах;
- различная стоимость прибора, которая полностью зависит от диаметра водовода;
- при измерениях может давать погрешность от 0,25 до 2%.
Фото: электромагнитный счетчик
Рычажно-маятниковые
Данные приборы контролируют скорость потока и уровень жидкости в открытых каналах или трубах. Рычаг помогает определить, насколько произошло их наполнение.
Поскольку он оснащен поплавком, то при изменениях, связанных с уровнем потока, он опускается или поднимается. В результате меняется положение рычага, по углу его наклона определяют уровень жидкости.
Скорость потока определяется таким же образом, только в качестве измерителя используют поворотную область.По его углу и определяют скорость движения отходов.
Фото: рычажно-маятниковый счетчик
Возможные проблемы при использовании приборов учета стоков с погружными датчиками
Наиболее серьезной проблемой при использовании погружных датчиков является возможность потери ими работоспособности в результате загрязнения при работе в грязном канализационном стоке, либо разрушения при наличии в потоке перекатывающихся камней и других тяжелых предметов. При этом Водоканалы России особенно серьезно относятся к этой проблеме, потому что считают канализационные трубы в нашей стране самыми грязными. Но это не совсем так. Погружные датчики используются во всем мире, не только в хорошо ухоженных трубах Германии и Швейцарии, но и в Индии и в других странах, где канализация ничуть не чище отечественной.
Применяемые ультразвуковые датчики специально рассчитаны на тяжелые условия работы и не теряют работы при заиливании, так как мокрый ил хорошо пропускает ультразвука.
При покрытии датчиков слоем тряпок или материалом, непрозрачным для ультразвука, расходомеры ведущих производителей не дают неверных показаний, а сигнализируют об ошибке и необходимости прочистки. Для уменьшения вероятности засорения датчики обычно устанавливают не внизу (не на 6 часов), а с некоторым смещением (например, на 4 часа или 5 часов).
Применяют также установку на небольшом возвышении (на специальной подставке) и еще целый ряд методов для минимизации проблем, создаваемых грязью.
Для защиты от перекатывающихся камней и других твердых предметов, которые могут разбить корпус датчика, используют металлическую защиту специальной формы.
Еще одной проблемной задачей является измерение в потоках, имеющих в некоторые моменты времени низкий уровень. Это приводит к тому, что вода не покрывает датчик и не позволяет производить измерение скорости. Выше уже описывалась возможность перевода безнапорного потока в напорный за счет использования загнутой вверх трубы. Для поднятия уровня могут также использоваться небольшие плотины. При этом поток остается безнапорным, но уровень повышается.
Разновидности расходомеров сточных вод
Главным свойством расходомера сточных вод должно быть отсутствие посторонних элементов внутри самой трубы, ведь они могут привести к засору. Поэтому можно сразу исключить испольщование для данных применений тахометрических и вихревых расходомеров. Кориолисовый метод тоже не подходит, поскольку такие приборы скорее всего выйдут из строя в результате накопления осадков.Расходомеры сточных вод бывают разных видов по принципу действия и способу установки. По принципу действия расходомеры сточных вод делятся на:
– Механические (тахометрические) расходомеры сточных вод — это расходомеры, которые измеряют объем и скорость потока сточных вод с помощью механических элементов, таких как турбины, лопасти, шестерни, винты и т.д. Механические расходомеры сточных вод имеют простую конструкцию, низкую стоимость, высокую точность и надежность, но также подвержены износу, засорению, требуют регулярной очистки и обслуживания.
– Ультразвуковые расходомеры сточных вод измеряют объем и скорость потока сточных вод с помощью ультразвуковых волн, которые отражаются от частиц сточных вод. Ультразвуковые расходомеры сточных вод имеют сложную конструкцию, высокую стоимость, низкую точность и надежность, но также не подвержены износу, засорению, не требуют регулярной очистки и обслуживания.
Ультразвуковые расходомеры имеют следующие преимущества:
- Высокая точность измерений;
- Бесконтактное измерение потока жидкости;
- Простота монтажа и обслуживания прибора;
- Отсутствие препятствий потоку в трубе;
- Суммирование потока по нескольким каналам;
- Удаленный монтаж электронного блока;
- Широкий диапазон измерения скоростей потока.
– Электромагнитные (индукционные) расходомеры сточных вод работают по принципу измерения напряжения, которое возникает на электродах при движении жидкости в магнитном поле, создаваемом катушками прибора. Скорость потока жидкости определяется по величине индуцируемого напряжения.
Электромагнитные расходомеры имеют следующие преимущества:
- Высокая точность измерений;
- Высокая чувствительность (≥5 мкСм/см);
- Коррозийная стойкость;
- Нечувствительность к вибрациям;
- Отличная степень защиты прибора (IP66\67);
- Функциональность;
- Возможность удаленного монтажа дисплея с показаниями.
Электромагнитные расходомеры не имеют движущихся частей, которые подвержены износу, что существенно снижает необходимость в их обслуживании или замене. Мы предлагаем расходомеры с футеровкой и электродами, выполненными из различных материалов, способные работать с широким спектром электропроводящих технологических сред.
Минимально допустимая величина удельной электрической проводимости жидкости σ зависит от конкретной модели прибора. Обычно ее значение лежит в интервале от 1 до 50 мкСм/см. Проводимость водопроводной воды составляет порядка 365 мкСм/см, проводимость же сточных вод выше. Наличие в воде примесей не уменьшает ее проводимости. Из чего следует, что электромагнитные расходомеры могут применяться на канализационных насосных станциях(КНС), поскольку требование σж >σмин здесь практически всегда выполнено.
Что такое расходомеры сточных вод и зачем они нужны
Водоотведение — важная часть процесса обеспечения жизни населения и других потребителей воды. В больших и маленьких населенных пунктах все больше внимания уделяется учету того, сколько сточных вод поступает в канализацию и сколько их направляется на очистку. Это связано с тем, что разные социальные, экологические и другие требования превращаются в конкретные расходы для организаций, которые сливают и принимают сточные воды. Чтобы эти расходы были обоснованными, нужно иметь и правильно использовать приборы для учета сточных вод.
Стоки – это воды, которые загрязняются домашними и промышленными отходами, а также воды, которые появляются из-за атмосферных осадков на территориях городов и предприятий. Стоки удаляются с этих территорий с помощью канализационных систем.
Канализация – это набор инженерных сооружений, оборудования и санитарных мер, которые обеспечивают сбор и отвод стоков, а также их очистку и обезвреживание перед использованием или сбросом в водные объекты. Разделяют внутреннюю и наружную канализацию. Внутренняя находится внутри зданий и сооружений и служит для сбора и вывода стоков в наружную канализационную сеть. Наружная транспортирует стоки за пределы городов и предприятий. К внутренней канализации относятся санитарные приборы, отводы, стояки и выпуски из зданий, к наружной – самотечные и напорные трубы, канализационные насосные станции (КНС) и очистные сооружения.
Водоотведение – это услуга, которую предоставляет специализированная организация (например, Водоканал). Она не может быть бесплатной. Поэтому жители, предприятия и организации платят за водоотведение в зависимости от объема отводимой воды, так же как они платят за водоснабжение.
Расходомеры сточных вод — это приборы, которые измеряют объем и скорость потока сточных вод в трубах, каналах, колодцах и других элементах системы. Расходомеры сточных вод имеют две основные функции:
- Контроль и оптимизация работы очистных сооружений и канализационных систем. Расходомеры сточных вод позволяют определить объем сточных вод, которые поступают на очистные сооружения, а также распределить их по разным стадиям очистки. Расходомеры сточных вод также позволяют контролировать объем очищенных сточных вод, которые сбрасываются в водоемы или используются для полива или технических целей. Расходомеры сточных вод помогают повысить эффективность и экономию очистных сооружений и канализационных систем, а также предотвратить перегрузку, засорение, аварии и протечки
- Соблюдение норм и стандартов по охране окружающей среды. Расходомеры сточных вод позволяют контролировать соблюдение норм и стандартов по выбросам сточных вод в водоемы или по их использованию для полива или технических целей. Расходомеры сточных вод позволяют вести учет и отчетность по объему сточных вод, а также оплачивать тарифы и налоги за их сброс или использование. Расходомеры сточных вод помогают снизить негативное воздействие сточных вод на окружающую среду, а также соблюдать законодательство и нормативы по охране природы.
Обслуживание и контроль
К такому оборудованию предъявляются высокие требования в плане стабильности и точности работы, ведь от достоверности получаемых результатов измерений во многом зависит правильность протекания технологических процессов и общая эффективность производства.
Для того чтобы обеспечить точность измерений, проводится поверка таких приборов. Различают несколько видов поверки:
- Первичная – выполняется сразу после изготовления.
- Периодическая (или плановая) – сроки такой аттестации указаны в прилагаемом к расходомеру руководстве или паспорте.
- Внеплановая – проводится при утрате документов о прохождении поверки, ремонте прибора или при срыве пломбы.

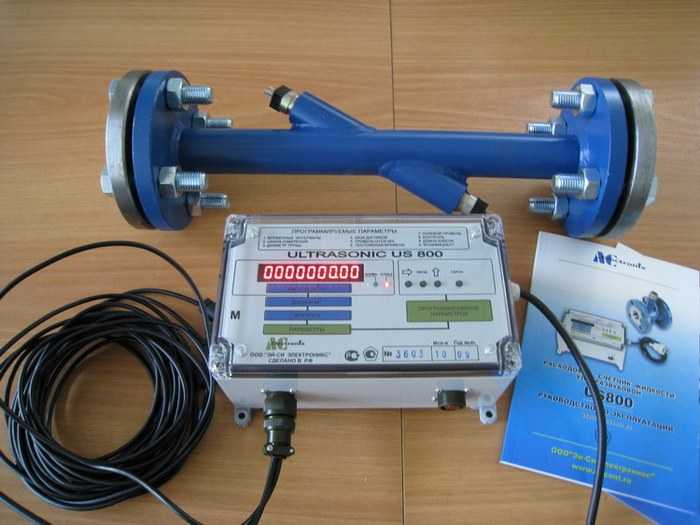

Преимущества и достоинства канализационного счетчика US-800
Гальваническая развязка первичного преобразователя (трубы) от электронного блока. ЕДИНСТВЕННЫЙ РАСХОДОМЕР В РОССИИ!!
Высокая помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
Каналы измерения расхода в двухканальном приборе также развязаны гальванически — это исключает их взаимовлияние (явление наблюдаемое у двухканальных приборов с мультиплексированием). Гальванически развязанный цифровой выход RS485, гальванически развязанный частотный/импульсный выход, гальванически развязанный токовый выход 4-20 мА. Успешный опыт эксплуатации в течение 15-ти лет показал устойчивость прибора даже при ударе молнии в трубопровод, не говоря уже о сварочных работах.
Интеллектуальная система самодиагностики: — Неприрывное слежение за работоспособностью прибора и достоверностью получаемых результатов, фильтрация и нейтрализация помех. Сетевой фильтр: — Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения, перегрева. Функция ультразвуковой самоочистки пьезоэлектрических преобразователей.
Выбор режимов учета потока: по модулю, с реверсированием, с выбором только одного прямого направления.
Специально подобранная элементная база производства ведущих зарубежных фирм — PHILIPS, TOSHIBA, INTEL и др.
Не создает потерь давления! Полнопроходное сечение, не содержит механических/ движущихся частей.
Измерительные участки на любой диаметр!
Высокая степень защиты от внешних воздействий (IP65/ IP65-IP68): — Возможность установки измерительных участков в нерегулируемых климатических условиях, а также в полностью залитых колодцах и на глубине.
Гибко программируется под любые требования производственных объектов.
Привлекательный внешний вид: — Современный корпус с защитой от внешних воздействий IP 65. — Надежные разъемы. — Клавиатура программирования закрывается герметичной пломбирующейся прозрачной крышкой.
Отсутствие гальванических источников питания в энергонезависимой памяти.
Не требует специализированного обслуживания на весь срок эксплуатации (более 25 лет).
в течение 2-х лет!
Беспроливная методика поверки (без демонтажа первичных преобразователей, утверждена Госстандартом РФ)!
Межповерочный интервал -4 года.
Гарантия -2 года.
ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!
Особенности монтажа расходомера
Счетчик на канализацию должен соответствовать типу коллектора. Ошибка в выборе типа и вида счетчика влечет за собой постоянное недостоверное получение данных. Чтобы расходомер работал максимально точно, его сечение должно быть наполнено рабочими стоками.
Установку расходомера проводят или в самой высокой точке трубопровода, или в самой низкой его точке. Монтаж септика возможен только на прямых участках коллектора, с углом в горизонтальной плоскости не более 25 градусов.
Иногда расходомер для коллектора выдает неверные данные. Неточности в работе счетчика обычно возникают по двум причинам: подпоры в трубопроводе и засоры в коллекторе.
Необходимо проанализировать и исследовать коллектор. Причины появления подпоров в трубопроводе — поломка стенок трубопровода и создание непроходимости по ходу тока жидкости;; наклон трубопровода в сторону, противоположную стороне движения стоков; -Неправильная установка коллектора в частном доме.
При возникновении бытовых засоров можно осуществить прочистку коллектора. В остальных случаях необходимо проведение технических работ.
Заиливание в трубопроводе канализации появляется по таким причинам, как:
- — Уклон коллектора от дома по отношению к линии центральной канализации слишком мал;
- — Наличие песка в сточной воде или трубах канализации;
- — Неполная герметизация трубопровода, это причина попадания в коллектор грунтовых земель и воды.
Заилившиеся участки в трубопроводе необходимо обнаружить и устранить причину их возникновения.
Правильно выбранный и установленный счетчик для канализации позволит сократить расходы на водоотведение в частном доме.
Виды приборов учёта сточных вод
Счётчики, устанавливаемые на узел учёта сточных вод, классифицируют зависимо от технических характеристик и способа работы:
- ультразвуковые;
- электромагнитные;
- рычажно-маятниковые.
Оборудование стационарное, а точность измерений обусловлена способом действия. Каждый из расходомеров эксплуатируют в условиях, обозначенных технической документацией. Перед покупкой счётчика, надо определить место монтажа, изучить территорию. Выяснить, возможна ли установка расходомера, поскольку некоторые объекты могут быть недоступны для монтажа.
Ультразвуковые
Универсальные приборы, устанавливаемые на трубопроводах любого диаметра (до 9 метров) и геометрии. Не требуют дополнительных сооружений, оборудования. Ультразвуковые счётчики предназначены для измерений в открытой канаве, безнапорной трубе, автономной канализации, самотёчном трубопроводе, очистных сооружениях промышленного масштаба.
Среди достоинств выделяют:
- разный тип питания (аккумулятор, электросеть);
- большой объём памяти;
- универсальность;
- долговечность;
- точность результатов;
- работа при любом направлении потока.
Ультразвуковое оборудование имеет недостатки:
- сложность в обслуживании;
- быстрое загрязнение, требующее регулярной очистки.
Электромагнитные
Действие основано на магнитной индукции. Оборудование простое в применении и высокоточное.
Счётчики канализационных стоков электромагнитные, как и любые приборы контроля сброшенных отходов, имеют преимущества, и изъяны. Среди достоинств отмечают:
- работа в напорной и безнапорной канализации;
- подсчёт неочищенных отходов;
- простота установки и обслуживания;
- устойчивость к вибрациям.
Недостатки у оборудования такие:
- подсчёт только стоков, проводящих электрический ток;
- нарушение работы, вызванные электромагнитными помехами;
- погрешность измерений до двух процентов.
Рычажно-маятниковые
Простое устройство, состоящее из рычагов, поплавка, блока защиты блока питания, поворотной лопасти, оси подвески и датчиков. Использовать можно только в безнапорном трубопроводе или открытом канале.
Преимущество расходомера перед рассмотренными выше – высокая точность показаний, независимо от степени загрязнения отходов. Оборудование не подвержено влиянию внешних факторов (вибрация, магнитное поле, направление потока).
Учёт нечистот промышленными, природоохранными предприятиями и водоканалом только начинает проводиться, несмотря на то, что процесс закреплён законодательно. Недостаточно разработанная система контроля за сбросами жидких отходов не мешает организациям, установившим приборы учёта, экономить ресурсы, избегать ненужных затрат.
Узнайте еще много нового:
Производственные сточные воды: ПДК, состав и способы утилизации
ХПК и БПК сточных вод: определение, чем отличаются и как снизить?
Методы обеззараживания и очистки сточных вод
Флотационная очистка сточных вод: виды и установки
Методы анализа сточных вод: химический, микробиологический, токсикологический
Очистные сооружения для очистки сточных вод
Сброс сточных вод: залповый, на рельеф, в канализацию
Классификация и методы очистки сточных вод
Очистка сточных вод предприятий: методы и оценка эффективности
4 метода очистки сточных вод от нефтепродуктов
Методы очистки сточных вод: механические, химические, биологические
Методы обезвоживания осадков сточных вод
Исполнения расходомера сточных вод US-800
| ИСПОЛНЕНИЯ РАСХОДОМЕРА US-800 | ||
| ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ЭБ обслуживает 1 однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч) | ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ЭБ обслуживает 2 однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах | ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ ЭБ обслуживает 1 двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью, требует минимум прямых участков при монтаже. |
| ДУ от 15 до 2000 мм | ДУ от 15 до 2000 мм | ДУ от 50 до 2000 мм |
