Расходные материалы для монтажа и установки кондиционеров

Инструменты для обслуживания климатической техники

Оборудование для обслуживания кондиционеров включает в себя:

1. 1. Течеискатель. Используются УФ лампы. Иногда требуются специальные очки, если лампа излучает большой поток света.
   2. Средства для очистки – химия. Это кислотные составы, осветляющие алюминиевые, медные и металлические детали. Обладают антибактериальными свойствами.
   3. Парогенератор для профессиональной очистки. Лучше покупать импортный – дольше работает, лучше нагревает.
   4. Устройство для доливки фреона – заправочная станция. Позволяет обойтись без дополнительных приборов – компактная и универсальная.
   5. Прибор для утилизации хладагента. Позволяет работать с промышленными объектами, имеет цифровые датчики давления и других показателей работы.
   6. Модуль очистки фреона. Нужен в том случае, когда хладагент требуется очистить от накопившихся примесей в процессе эксплуатации, но не менять. Выбирают по производительности. Для бытовых или офисных систем они также используется, что помогает экономить на покупке фреона.

Сервисное обслуживание подразумевает покупку расходного материала – фреон марки R22 и R410. Профессиональным монтажникам лучше закупать большие канистры хладагента – так дешевле.

Инструмент и оборудование для заправки кондиционера

Для заправки кондиционера используется следующий инструмент:

1. Вакуумные насосы. Они применяются для вакуумирования холодильных систем (удаление из них воздуха и влаги). Бывают одноступенчатые и двухступенчатые насосы. Для хладагентов 400х серий и R32 необходимы двухступенчатые насосы.
2. Электронные весы. Весы предназначены для контроля перезаправляемого или до заправляемого количества хладагента в холодильный контур.

3. Манометрические коллекторы со шлангами. Аналоговые или электронные манометрический коллекторы необходимы для контроля рабочих параметров климатического и холодильного оборудований.

4. Быстро съёмы. Они позволяют минимизировать потери хладагента при установке и снятии заправочных шлангов на сервисные порты (шредеры).

Расходные материалы и комплектующие, необходимые для установки кондиционера

Требуются и расходные материалы для монтажа кондиционеров, они включаются в стоимость предоставляемых услуг или оплачиваются отдельно. К ним относится:

Медная трубка предназначена для создания фреоновой магистрали, соединяющей компрессор с конденсатором и обеспечивающей работу устройства. Медь наиболее устойчива к воздействию различных агрессивных сред, а также это достаточно прочный материал.

Фреоновая магистраль считается важным элементом системы. Для снижения воздействия внешней среды и препятствия образования конденсата и коррозии, применяется теплоизоляция в виде вспененных трубок и монтажная пена. Теплоизоляционные трубки имеют разрез вдоль оси, закрепляются на месте с помощью металлизированного скотча, либо гофр. За счёт применения данных материалов, увеличивается срок службы оборудования, а также КПД (коэффициент полезного действия) системы.

При монтаже используется дренажный шланг. Его предназначение заключается в отводе образующейся жидкости. Изготавливается подобный шланг в большинстве случаев с применением резины.

Система кондиционирования работает от электричества. Поэтому для питания используется электрический кабель и клеммные колодки. Кроме этого, повысить безопасность можно за счёт применения специальной защитной гофры.

Кронштейны, болты и саморезы используются для фиксации навесного оборудования

При их выборе уделяется внимание тому, какой материал применяется при изготовлении. В большинстве случаев отдаётся предпочтение вариантам из нержавеющей стали, так как они могут прослужить в течение длительного периода

Хладагент представлен специальным веществом, которым заправляется система кондиционирования

Обслуживание кондиционеров предусматривает его замену, так как со временем основные эксплуатационные свойства ухудшаются.

Приведённые выше запчасти, комплектующие являются неполным списком того, что требуется для работы при установке кондиционера. Встречается в продаже специальное оборудование для заправки сплит-систем, предназначенное для подачи активного вещества. Каждый мастер проводит расширение списка комплектующих материалов, основываясь на своём опыте. За счёт этого можно существенно снизить затраты и исключить вероятность затягивания монтажных работ по причине отсутствия необходимых материалов.

Инструмент для установки, заправки и обслуживания кондиционера, его назначение

Любая бригада для проведения работ должна иметь при себе набор специализированных инструментов. Их отсутствие становится причиной допущения распространённых ошибок. Наиболее распространённый инструмент для установки кондиционеров следующий:

1. Труборез и трубогиб. Предназначены для работы с медной трубой. Из названия инструментов понятно их предназначение. Стоит учитывать, что от качества среза зависит длительность службы всей системы.
2. Риммер (шабер). Этот инструмент предназначен для снятия фаски с внутренней поверхности трубы. Зенковка проводится после отрезания трубы, перед вальцовкой, для исключения попадания заусенцев в компрессор, так как даже незначительные частицы становятся причиной повреждения системы.
3. Вальцовка. Разбортовка конца отрезанной трубы для образования качественного соединения с вентилями наружного и внутреннего блока с помощью накидных гаек.
4. Перфоратор. В данном случае применяется для сверления отверстий в стенах и штробления каналов, необходимых для прокладки трасс (медные трубки, кабель, дренаж, теплоизоляция) и крепления кронштейнов для навески наружного и внутреннего блоков.
5. Вакуумный насос. Предназначен для откачки воздуха из контура кондиционера перед заполнением хладагентом, а также испытания системы на герметичность перед заправкой.
6. Набор отвёрток и гаечных ключей. Они включаются в стандартный набор практически всех монтажников, которые специализируются на обслуживании и монтаже систем кондиционирования. В продаже встречаются уже готовые наборы в специальных ящиках, что упрощает их непосредственное применение.

В стандартный набор включают коллектор и наиболее распространённые измерительные приборы: уровнемер, рулетку. При этом не стоит забывать о том, что встречается большое количество разновидностей всех инструментов, для нечастого проведения работ рекомендуется приобретать универсальный вариант исполнения.

Почему для монтажа кондиционеров нужен специальный инструмент

Для монтажа кондиционеров нужен специальный инструмент по нескольким причинам. Во-первых, в трубках находится хладагент под высоким давлением (до 40 бар). Такое давление предъявляет серьезные требования не только к соединениям трубопроводов, но и к самим трубкам, местам их сгиба. Для этого применяется вальцовка, трубогибы, труборезы и другой инструмент.

Во-вторых, в холодильном контуре кондиционера не должна находиться вода, пары влаги, пыль, грязь и другие вещества – только хладагент и холодильное масло. Для этого применяется вакуумный насос.

В-третьих, количество хладагента в контуре должно строго соответствовать рекомендациям производителя. При этом его количество может разниться от монтажа к монтажу даже при установке одной и той же модели кондиционера. Масса хладагента зависит от длины трассы, высоты над уровнем моря, климатических условий и других параметров. Для точной заправки хладагента используют весы.

Наконец, важна и точность проведения измерений параметров хладагента – как температуры, так и давления. От этого зависит правильность определения перегрева и переохлаждения и других величин, которые необходимо знать в ходе монтажа. Для этого используют манометрические станции и коллекторы.

Итак, приведем примерный перечень оборудования, без которого качественное обслуживание холодильных аппаратов не представляется возможным на сегодняшний день.

Инструмент для монтажа и эксплуатационного обслуживания

Заканчивая установку, специалист должен провести проверку техники на утечку фреона. Для этого необходимо иметь в наличии течеискатель фреона. Это изделие имеет специальный сенсорный элемент. Если говорить о качестве инструмента, то чувствительность оборудования от 3 г/год является наиболее оптимальной. Этот инструмент для монтажа кондиционеров покупается и на будущее эксплуатационное и гарантийное обслуживание климатической техники.

При обслуживании климатической техники, а именно, при осуществлении заправки и дозаправки, сервисному обслуживанию необходимо измерять давление. Для этого предназначена манометрическая станция. Для каждого вида хладагента используется своя модель станции, что обусловлено разницей давления при одинаковой температуре. Однако у некоторых станций есть возможность измерять давление для нескольких видов фреона одновременно. Это обязательно указывается в характеристиках изделия.

Также специалистам по монтажу необходимы в работе и сервисном обслуживании различные расходные материалы, такие, как флюсы, герметики, перфолента, скотч.

Подробный список инструмента для монтажа кондиционеров

• Большой перфоратор;
• Бур 40*990 проломной или проходной;
• Удлинитель бура до 2-х метров для бурения очень толстых стен;
• Переходник для сверла по дереву;
• Большое сверло по дереву;
• Алмазная машина для бурения алмазными коронками;
• Насос для подачи воды в алмазную машину;
• Штроборезная машина;
• Переходник для алмазной коронки;
• Строительный пылесос;
• Алмазные коронки;
• Нож для снятия изоляции;
• Специальные плоскогубцы для зачистки концов провода от изоляции;
• Специальный инструмент для зажима вилочного наконечника на провод;
• Строительные наушники;
• Защитные очки;
• Удлинитель (тройник);
• Перчатки;
• Маленький перфоратор;
• Насадка под ключ шестигранник для маленького перфоратора;
• Шуруповерт;
• Труборез большой;
• Труборез маленький (6-28 мм);
• Шабер железный;
• Риммер в виде бочонка;
• Вальцовка профессиональная с эксцентриком;
• Коллекторная станция;
• Вакуумный насос на 15 л или более;
• Трубогибы пружинные от 1/4 до 5/8;
• Трубогиб арбалетного типа для трубы большого диаметра или для загибов на большие углы;
• Стремянка на 5 ступенек (алюминиевая) – трансформер;
• Лестница 3-х секционная для наружных работа, до 9 м, алюминиевая;
• Болгарка с отверстием под пылесос (системой пылеудаления);
• Монтажный страховочный пояс + веревки;
• Ящик с инструментами;
• Пистолет для монтажной пены профессиональный;
• Искатель скрытой проводки;
• Течеискатель;
• Весы для фреона;
• Ножницы по металлу;
• Уровень длиной 0,5-1,0 м с тремя пузырьками;
• Рулетка;
• Ручка (лучше лазерная), карандаш;
• Разводной ключ маленький и большой;
• Набор крестовых и плоских отверток;
• Ключи обычные (автомобильные);
• Губки для определения течи;
• Гребенка для чистки ребер кондиционера;
• Зеркало;
• Термометр типа “ручка”;
• Буры для маленького перфоратора, диаметр от 8 до 14 с шагом 2 (4 шт);
• Спецодежда (комбинезон, футболка, куртка, кепка);
• Динамометрический ключ;
• Кабелерез.

Хороший комплект такого инструмента будет стоить примерно 300-500 тысяч рублей, и зачастую у монтажной бригады есть далеко не все из этого списка.

Не всегда есть необходимость возить с собой все инструменты. Обычно на этапе предварительного замера менеджер на месте фиксирует все данные по объекту, необходимые для монтажной бригады. А в процессе подготовки к выезду в машину складывается только необходимый инструмент для работы в этот день.

И конечно, не каждый предмет из этого списка должен быть самой последней модели и самого известно бренда, но на определенных категориях инструмента экономить точно нельзя. Например, на вальцовках. Хорошая вальцовка меньшее 200$ не стоит.

То же самое касается большого перфоратора. Он обязательно должен быть с защитой от заклинивания. Представьте, что будет, если 20-ти килограммовую машину заклинит во время работы. Оператора просто “намотает” на него и монтажником систем кондиционирования ему уже не быть.

Измерительные приборы и инструменты для систем кондиционирования

После монтажа и запуска кондиционера выполняется изменение параметров воздуха на входе и выходе из внутреннего блока. Для этого применяется следующий инструмент:

1. Термогигрометры. С их помощью измеряют температуру, относительную влажность воздуха в охлаждаемом объекте и точку росы.

2. Термометры.

3. Анемометры. Они необходимы для балансировки воздуха в воздуховодах, измерения скорости воздушного потока. Для этого используют крыльчатые анемометры.

4. Шумомеры. Они предназначены для измерения эффективных значений уровней акустических шумов
5. Мультитесторы. Они служат для измерения электрических параметров (напряжение в сети, рабочие токи, сопротивление обмоток электрических двигателей и термисторов, пусковые ёмкости).

Перечень расходных материалов для обслуживания кондиционеров

К ним относятся:

• средства дезинфекции, антибактериальные средства;
• фреоновые масла;
• воздушные фильтры.

Техническое обслуживание климатического оборудования сводится к регулярному осмотру внутреннего, внешнего блоков на предмет механического повреждения, неисправностей в работе, устранении неполадок. Лучше всего эти работы доверить специальным фирмам. Но некоторые работы можно проводить самостоятельно.

Очистка, при необходимости замена, воздушных фильтров должна производиться периодически один раз в 1-3 месяца в зависимости от состояния воздуха внутри квартиры. Фильтры промываются под проточной водой, высушиваются на солнце (желательно).

Антибактериальная очистка, дезинфекция проводятся два раза в год, весной и осенью с помощью специальных средств. Внутренний блок разбирается, снимается лицевая панель, фильтры. Теплообменник, вентиляторы очищаются средством согласно инструкции на упаковке. Затем промываются по возможности. Снятые детали устанавливаются обратно. В дренажную емкость можно положить дизенфицирующие таблетки, препятствующие размножению бактерий в скапливающейся жидкости.

Фреоновые масла добавляются при установке, дозаправке в хладагент для смазывания механизмов компрессора, предотвращения их быстрого изнашивания, выхода двигателя из строя.

Инвентарь для ремонта кондиционеров

Устройство для слива хладагента

Чтобы отремонтировать настенный кондиционер, сначала находят проблему, то есть проводят диагностику при помощи инструментов, описанных выше. По результатам диагностики решают, что целесообразнее – ремонтировать узел, деталь или менять. Понадобятся запчасти из ремкомплекта для кондиционеров. Используются оригинальные детали, производимые заводом изготовителем сплит системы.

Необходимое оборудование для ремонта кондиционеров и запчасти:

1. Отвертки, шестигранники для доступа к вентилям.
2. Аппарат для слива хладагента, чтобы проверить контур на предмет утечек, а потом залить обратно.
3. Инструменты для проверки электрического узла. Часто непрофессиональные монтажники путают провода и подключают их неверно, поэтому ремонт – это еще одно подключение, только правильное. Инструменты те же – мультиметр, тестер напряжения, токовые клещи.
4. Запасные части для вентилятора – подшипники, лопасти. Замена осуществляется после несоблюдения правил и сроков сервисного обслуживания.
5. Сменные датчики температур – часто выходят со строя, поэтому снижение производительности может случиться по этой причине.

Серьезная поломка – выход из строя компрессора. Его заказывают отдельно и переустанавливают. Причиной может быть включение при низких температурах на обогрев без зимнего комплекта, работа на износ, если мощность кондиционера не соответствует размерам помещения. В дешевых моделях встречается производственный брак деталей, из-за чего они быстрее выходят со строя.

В зависимости от квалификации бригады и наличия профессиональной аппаратуры для диагностики и ремонта сам процесс может обойтись дешевле или дороже. Смета составляется после проверки работы и определения проблемы.

Инструмент для монтажа и сервиса кондиционеров

Список инструмента для монтажа и сервиса кондиционеров:

1. Электронные весы и автоматические дозаторы.
2. Вспомогательные инструменты.
3. Обжимной инструмент.
4. Труборезы.
5. Трубогибы.
6. Труборасширители.
7. Вальцовки.

Помимо перечисленного выше инструмента сервисные бригады должны быть оснащены слесарным инструментом, а монтажные бригады, занимающиеся установкой оборудования – ещё и строительным инструментом.

УКЦ «Университет климата» обладает всем необходимым инструментом для обучения монтажу, наладке и обслуживанию систем кондиционирования разных типов и архитектур. Ознакомиться с программами и записаться на занятия можно на сайте учебного центра.

Инструменты для монтажа кондиционеров

Качество работы будет напрямую зависеть от:

• опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
• качества инструментов.

Минимальная мощность перфоратора — 800 Вт

Оборудование для монтажа кондиционеров должно быть следующее:

1. Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.

2. Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.

3. Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
4. Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
5. Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства  находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.
6. Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
7. Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
8. Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
9. Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
10. Отвертки для подсоединения электропитания.
11. Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
12. Кусачки для зачистки проводов. Если есть – использовать зачистку.

Опрессовка азотом позволит избежать трудозатратного ремонта в будущем

Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.

Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.

Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.

Как подобрать подходящий инструмент

При установке кондиционера или сплит-системы понадобится труборез. Необходимо иметь в наличии как резчик для труб малого диаметра, так и труборез для больших труб. Для установки бытовых климатических систем и полупромышленных кондиционеров достаточно будет использовать в работе ручной труборез. У него и цена ниже, и служит долго.

Чтобы выполнить условия, выдвигаемые к развальцовке труб, используемых для прокладки магистралей, необходим профессиональный инструмент – вальцовка для труб.

Чтобы качественно сделать пайку труб, монтажники могут использовать в работе газовую горелку для осуществления пайки и припой с содержанием серебра. Этот инструмент обеспечит оптимальный температурный режим для процесса пайки. Также его удобно переносить и использовать для выполнения работ.

С таким оборудованием соединения делаются качественно и быстро, что обеспечивается курком мгновенного воспламенения и использованием вихревого пламени, которое быстро прогревает соединяемые элементы.

В качестве инструмента для кондиционеров купить можно и пост газосварочный (переносной). С его помощью можно паять трубы большого диаметра. Он удобен в эксплуатации и требует соблюдения несложных мер по технике безопасности. Выполняется такой инструмент в нескольких вариантах, из которых можно выбрать наиболее подходящую модель.

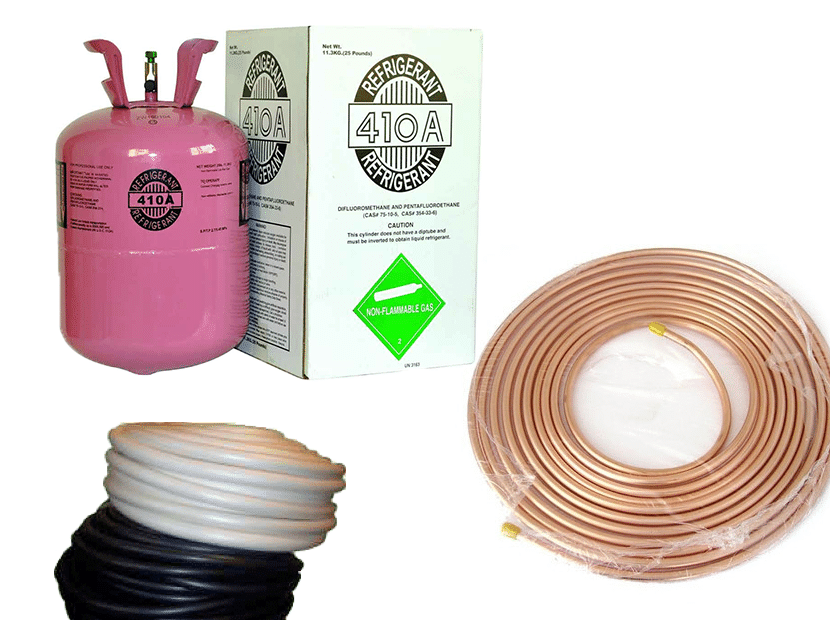

Расходные материалы для монтажа кондиционеров

В число необходимых материалов для установки сплит-системы входит медная труба, лучше всего отожженная, так как она более гибкая, легче поддается развальцовке. Используется для образования фреонового контура между внутренним и внешним блоками.

К коммуникационным составляющим относится электрический кабель, трех-, пятижильный, что зависит непосредственно от приобретенного климат-оборудования. Необходимое сечение провода указывается в технической документации.

Дренажный шланг необходим для организации отведения конденсата из внутреннего блока сплит-установки. Как правило, диаметр патрубка составляет 16 мм. Уточнить диаметр можно в техническом паспорте устройства.

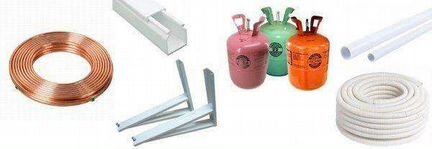

Также к расходникам для монтажа относятся:

• медные фитинги;
• рефнет-разветвитель;
• припои;
• теплоизоляция;
• кронштейны под кондиционеры;
• козырьки, антивандальные решетки;
• модульные рамы;
• армированная лента;
• кабель-канал ПВХ;
• анкерные болты, дюбеля, гайки, хомуты, саморезы, дюбель-гвозди и т.д.

Минимальная комплектация для монтажа

Для составления объективной картины стоит более детально проанализировать комплектацию установочного набора и целесообразность применения тех или иных его элементов.

Они разделяются на несколько групп в зависимости от области применения.

Электроинструмент

К ним относятся: дрель (шуруповерт), угловая шлифмашина («болгарка») и перфоратор. Последний необходимо для проделывания сквозного отверстия в наружной стене, через которое будет проложена магистраль подключения наружного блока к внутреннему. Причем, комбинированная дрель с функцией перфоратора не подойдет для такой работы – они в большинстве своем маломощные и не способы будут измельчить ж/б плиту или кирпичную кладку. Шлифмашина будет нужна для удаления арматуры, если прокладка осуществляется через бетонную стену. К ним необходимо добавить расходные материалы – бита по бетону для перфоратора, диски для резки металла к болгарке и набор сверл по бетону для дрели.

Измерительный инструмент

В обязательном порядке все навесные конструкции кондиционера должны устанавливаться с соблюдением уровня. Для этого необходим строительный уровень, рулетка и разметочные карандаши или маркеры.

Специальное оборудование

К нему относятся вакуумный насос, промышленный пылесос и набор инструментов для пайки медных труб.

1. Вакуумный насос необходим для осушения уже установленной магистрали перед запылением хладагентом. Без этого мероприятия эффективность работы кондиционера будет снижена.
2. Промышленный пылесос требуется для удаления мусора и пыли. Обязательно необходимо избежать ее попадание в элементы кондиционера.
3. Инструменты для соединения медных трубопроводов. Зачастую сварка происходит в низкотемпературном режиме. Для этого необходима газовая горелка и припой. Обрезание труб до нужного размера лучше всего делать труборезом. Если использовать стандартную ножовку по металлу, то часть стружки останется в магистрали, что может стать причиной поломки кондиционера. Также необходим вальцовочный инструмент и риммер для снятия фаски. С помощью трубкогиба делаются поворотные узлы в магистрали.

Прочие расходные материалы и инструменты

К ним относятся монтажные дюбеля, сверла, шурупы, нож для гипсокартона, пассатижи, набор отверток, ножницы по металлу, стремянка. Этот набор изменяется в зависимости от условий установки. Для высоких этажей в обязательном порядке нужна установка наружного блока с использованием оборудования для высотных работ – снаряжение альпинистов.

Это лишь минимальный набор инструментов, который потребуется для установки сплит-системы кондиционера. Кроме этого следует учитывать качество каждого элемента. Если в процессе установки выявится брак или возникнет поломка одной из вышеперечисленных комплектующих, то дальнейший монтаж будет невозможен.
