Расчеты расхода газа по давлению и диаметру

Производители

Среди производителей конвекторов на баллонном газе есть бренды из России и известные зарубежные фирмы. Среди наиболее известных фирм можно отметить несколько.

Alpine Air

Турецкий бренд, широко известный в странах Европы и Азии. Именно его оборудование сегодня считается наиболее надежным и безопасным в эксплуатации. Во всех моделях используются чугунные теплообменники, есть встроенные терморегуляторы. Газовая арматура и горелка производятся в Италии, на эксплуатацию техники дается гарантия в 50 лет. Среди популярных моделей лидирует Alpine Air NGS-50F.

Российский производитель газовых конвекторов, выпускающий универсальные модели, пригодные для работы и с магистральным газом, и баллонным (при установке сменных форсунок). В оборудовании используется естественная конвекция, монтируется коаксиальная труба для отвода отработанного газа, есть встроенный термостат для контроля за нагревом воздуха в помещении.

Hosseven

Еще один турецкий бренд, пользующийся высокой популярностью. В его комплектацию включен прочный чугунный теплообменник, итальянская газовая арматура, в наличии принудительная система вентиляции. Возможна работа на сжиженном баллонном топливе или через магистральное подключение. Среди популярных моделей — Hosseven GDU-5 DK, HDU-3 DK, HP-3.

Karma

Чешский производитель, обеспечивающий европейское качество своей продукции. В ассортименте бренда есть модели, способные обогревать от 50 до 100 кв. м площади. Комплектующие для горелки и арматура итальянские, оформление моделей лаконичное и довольно современное, теплообменник стальной, что несколько снижает эффективность оборудования в сравнении с аналогами.

Российский производитель с широким ассортиментом продукции. Бренд выпускает напольные конвекторы на баллонном газе, самая популярная модель Vektor АОГК-3. В комплектацию включена итальянская горелка, стальной эмалированный теплообменник с повышенной коррозионной стойкостью. Встроенная автоматика обеспечивает полную защиту пламени даже при сквозняке или порыве ветра.

Венгерский производитель газовых конвекторов, его заводы входят в один холдинг с чешской Karma. Один из лидеров европейского рынка, вся продукция проходит сертификацию по ISO 9001. В конвекторах используются новейшие технологии, позволяющие повысить их безопасность для окружающей среды. Среди популярных серий — Zeus.

Пример выполнения расчета

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры. Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше

Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Рассчитываем сколько газа потребляет газовый котел в час, сутки и месяц

В проектировании индивидуальных систем отопления для частных домов используются 2 основных показателя: общая площадь дома и мощность отопительного оборудования. При простых усредненных расчетах принято считать, что для отопления каждых 10 м2 площади достаточно 1 кВт тепловой мощности + 15-20% запаса мощности.

Как рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Известно, что теплота сгорания природного газа – 9,3-10 кВт на м3, отсюда следует, что на 1 кВт тепловой мощности газового котла необходимо около 0,1-0,108 м3 природного газа. На момент написания статьи стоимость 1 м3 магистрального газа в Московской области – 5,6 руб/м3 или 0,52-0,56 руб за каждый кВт тепловой мощности котла.

Но такой метод можно использовать, если неизвестны паспортные данные котла, ведь в характеристиках практически любого котла указывается расход газа при его непрерывной работе на максимальной мощности.

Например, известный напольный одноконтурный газовый котел Protherm Волк 16 KSO (мощностью 16 кВт), работая на природном газе, расходует 1,9 м3/час.

1. В сутки – 24 (часа) * 1,9 (м3/час) = 45,6 м3. В стоимостном выражении – 45,5 (м3) * 5,6 (тариф для МО, руб.) = 254,8 руб/сутки.
2. В месяц – 30 (дней) * 45,6 (суточный расход, м3) = 1 368 м3. В стоимостном выражении – 1 368 (куб. м) * 5,6 (тариф, руб.) = 7 660,8 руб/мес.
3. За отопительный сезон (предположим, с 15 октября по 31 марта) – 136 (дней) * 45,6 (м3) = 6 201,6 кубов. В стоимостном выражении – 6 201,6 * 5,6 = 34 728,9 руб/сезон.

То есть на практике, в зависимости от условий и режима отопления, тот же Protherm Волк 16 KSO, расходует 700-950 кубов газа в месяц, что около 3 920-5 320 руб/мес. Точно определить расход газа методом расчета невозможно!

Для получения точных значений используются приборы учета (газовые счетчики), ведь расход газа в газовых котлах отопления зависит от правильно подобранной мощности отопительного оборудования и технологий модели, предпочитаемой хозяином температуры, обустройства системы отопления, средней температуры в регионе за отопительный сезон и еще от множества факторов, индивидуальных для каждого частного дома.

Таблица потребления известных моделей котлов, согласно их паспортных данных

Модель	Мощность, кВт	Max расход природного газа, куб. м/час
Лемакс Премиум-10	10	0,6
ATON Atmo 10ЕВМ	10	1,2
Baxi SLIM 1.150i 3E	15	1,74
Protherm Медведь 20 PLO	17	2
De Dietrich DTG X 23 N	23	3,15
Bosch Gaz 2500 F 30	26	2,85
Viessmann Vitogas 100-F 29	29	3,39
Navien GST 35KN	35	4
Vaillant ecoVIT VKK INT 366/4	34	3,7
Buderus Logano G234-60	60	6,57

Калькулятор для быстрого подсчета

Напомним, что в калькуляторе используются те же принципы, что и в примере выше, реальные данные расхода зависят от модели и условий эксплуатации отопительного оборудования и могут составлять лишь 50-80% от данных, рассчитанных с условием, что котел работает беспрерывно и на полную мощность.

Расчет годовых эксплуатационных и капитальных затрат на пром. котельной

Дг тех=Дч тех* Ттех

Дг тех=139(т/час)*6000(час)=834000(т/год)

Дч тех — часовой расход пара на технологические нужды производства

Ттех — число часов использования тепловой нагрузки на технологические нужды

Дг сн=Дч сн*Тр

Дг сн=31(т/час)*6000(час)=186000(т/год)

Тр — число часов работы котельной

Дч сн — часовой расход пара на на собственные нужды

Дг сп=(Qч отоп — Gсп*Тп*Ср*10^-3)*10^3/(iп п — iк)*0.98

Дч сп=(98(Гкал/час)-28.8(т/час)*103(гр)*4.19(КДж/кг гр)*10^(-3))*10^3/(701(Ккал/кг)-50(гр)*4.19(КДж/кг гр)*0.98)=177.7(т/час)

Дг сп=Дч сп*Тр

Дг сп=177.7(т/час)*6000(час)=1066290(т/год)

Qч отоп — отопительная нагрузка жилпоселка

Gсп — среднечасовой расход подпиточной воды на подпитку теплосети (т/час)

Тп — температура подпиточной воды

Ср — теплоемкость воды (КДж/кг*гр)

iп п — энтальпия свежей воды

iк — энтальпия конденсата

Дг кот=(Дг тех + Дг сн +Дг сп)0.98

Дг кот=(834000(т/год)+ 186000(т/год)+1066290(т/год))*0.98=2044564(т/год)

Дг тех — годовая выработка пара на технологические нужды

Дг сп — годовая выработка пара на собственные нужды

Дг сп — годовая выработка пара на сетевые подогреватели

Qг кот=Дг кот*(iпп-tп в)*10^-3

Qг кот=2044564(т/год)*( 701(Ккал/кг)-102(гр)*4.19(КДж/кг гр))*10^-3=559434(ГДж/год)

Дг кот — (т пара/год)

iп п,tп в — энтальпия свежего пара и питательной воды (КДж/кг)

Вгу кот= Qг кот29.3*КПДреж*КПДкот

Вгу кот1=559.4(MДж/год)*10^(3)/29.3(МДж/кг)*0.97*0.84=23431.7(тут/год)

Вгу кот2=559.4(MДж/год)*10^(3)/29.3(МДж/кг)*0.97*0.84=23431.7(тут/год)

Вгу кот3=559.4(MДж/год)*10^(3)/29.3(МДж/кг)*0.97*0.914=21534.6(тут/год)

Qг кот — годовая производительность топлива (ГДж/год)

29.3 — теплотворная способность условного топлива (МДж/кг)

КПДкот — КПД котельной

КПДреж — коэффициент, учитывающий потери топлива в нестационарном режиме

Вгн кот=Вгу котКэ

Вгн кот1=23431.7(тут/год)/0.863=27151(тут/год)

Вгн кот2=23431.7(тут/год)/0.749=31284(тут/год)

Вгн кот3=21534.6(тут/год)/1.19=18096(тут/год)

Вгу кот — условное топливо (тут/год)

Кэ — каллорийный эквивалент (тут/тнт)

Тип используемого газа

Рассчитывать расход топлива, не принимая в учет вид газа, нельзя, так как он напрямую влияет на этот показатель. Большинство установок работает на пропан-бутановой смеси, а ее тратится на порядок больше, чем метана. Причины скрываются в свойствах самого газа. Пропан используется в сжиженном виде, тогда как метан – в сжатом. Октановые числа обоих вариантов примерно равны.

Начиная рассчитывать целесообразность установки, следует учесть, что метан продается еще и на порядок дешевле. Но разница обычно нивелируется в обслуживании. К тому же пунктов, где предлагается заправка метана, не так много, на АЗС более широко распространен пропан.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

1. Необходимо изменить скорость подачи газовоздушной смеси.
2. Потребуется установить комплект жиклеров для сжиженного газа.
3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

• Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.
• После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
• Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

1. Производительность.
2. Тип горелочного устройства.
3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

• Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
• Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Как минимизировать потребление газа

Чтобы отдавать меньше денег за потребляемый напольным котлом газ и не округлять изумленно глаза при виде очередной платежки, следуйте таким рекомендациям.

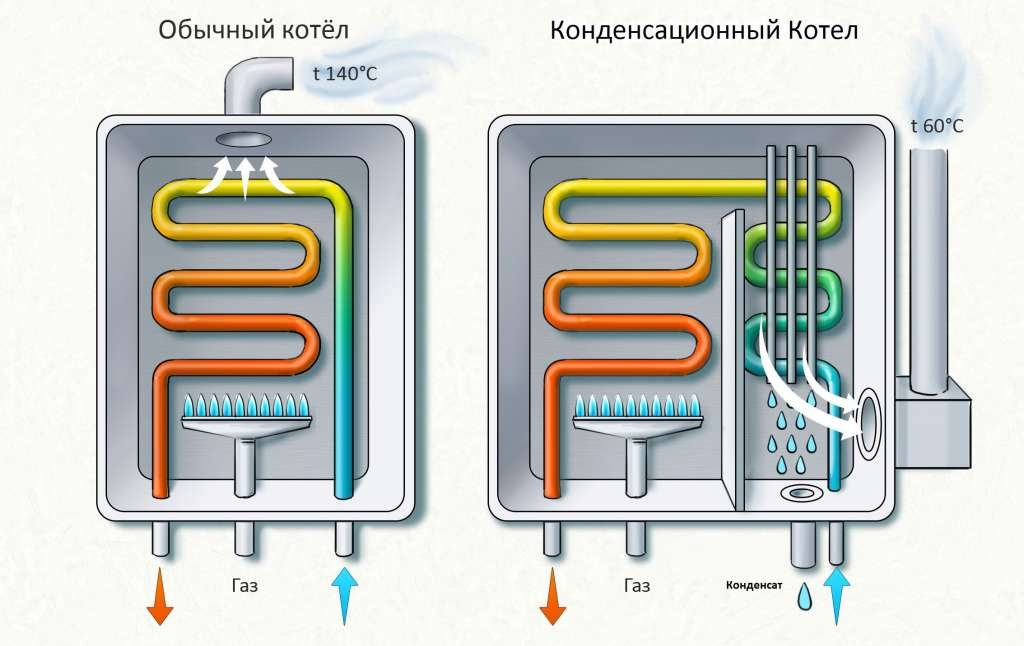

Во-первых, обратите внимание на конденсационный котел — самый экономичный на сегодня. Его КПД достигает 98-100% и выше. Цена высокая, но себя оправдает и вскоре окупится

По каждой модели читайте отзывы покупателей

Цена высокая, но себя оправдает и вскоре окупится. По каждой модели читайте отзывы покупателей.

Если не нужен подогрев воды, берите одноконтурный котел. У двухконтурной системы в газовую потребность заложены дополнительно не нужные вам 20–25%.

Во-вторых, добросовестно утеплите не только стены, но и крышу, пол с фундаментом и подвалом. Установите на окна энергосберегающие стеклопакеты. Используйте тепловизор. Все точки холода должны быть найдены и устранены. На входе в дом (коридор, холл, прихожая) соорудите теплый пол.

В-третьих, используйте таймеры и датчики. Заданная вами температура нагрева воздуха в помещении будет регулироваться автоматически — к примеру, батареи будут раскаляться к ночи и слегка остывать днем.

Если вы надумаете покинуть дом на неделю, можно выставить систему отопления на время отсутствия на минимум с возвратом нормального режима работы к моменту приезда. Раз в год нужен техосмотр с очисткой засоров и накипи с теплообменника, следов копоти с горелки, сажи из дымохода.

Не эксплуатируйте котел по максимуму. В его паспортных данных заложено 10-20% запаса мощности на аварийные случаи, рекордно холодные зимы. Не спешите переключать регулятор температуры еще на деление. Мелочь, а на среднемесячном потреблении газа отразится

В-четвертых, установите в систему отопления буферный накопитель, в котором будет находиться некоторый запас теплоносителя (горячей воды). За счет этого «термоса», подпитывающего какое-то время батареи при выключенном котле, удается экономить до 20% топлива.

В-пятых, не игнорируйте правильное проветривание. Постоянно приоткрытая оконная створка вынесет на улицу больше тепла, чем распахнутое настежь на пять минут окно.

Классификация газопроводов

Современные газопроводы – это целая система комплексов сооружений, предназначенных для транспортировки горючего топлива от мест его добычи до потребителей. Поэтому по предназначению они бывают:

• Магистральными – для транспортировки на большие расстояния от мест добычи до пунктов назначения.
• Местными – для сбора, распределения и подачи газа к объектам населённых пунктов и предприятий.

По магистральным трассам сооружаются компрессорные станции, которые нужны для поддержания в трубах рабочего давления и поставки газа до назначенных пунктов к потребителям в необходимых объёмах, рассчитанных заранее. В них газ очищается, осушается, сжимается и охлаждается, а затем возвращается в газопровод под определённым давлением, необходимым для данного участка прохождения топлива.

Местные газопроводы, расположенные в населённых пунктах, классифицируются:

• По виду газа – транспортироваться может природный, сжиженный углеводородный, смешанный и др.
• По давлению – на разных участках газ бывает с низким, средним и высоким давлением.
• По расположению – наружные (уличные) и внутренние, надземные и подземные.

https://youtube.com/watch?v=RSnBiY2lYs4

Какие факторы влияют на расход топлива

Годы использования разных видов топлива доказали, что газ на 30% дешевле, чем дизель и электричество. Ббольшинство пользователей подключается к общей магистрали, так как при использовании газа в баллонах затрачиваются средства на доставку.

Факторы, которые стоит учитывать при выборе котла отопления, чтобы не было большого расхода топлива:

Тепловые потери. Расход газового котла напрямую зависит от потерь тепла через стены, окна, двери, крышу. Поэтому проводятся предварительные расчеты мощности техники. Учитывается площадь помещения, качество утепления, назначение соседних комнат.

• Система настроек. Автоматическая установка включает датчики, которые фиксируют температуру внешней среды и настраивают работу агрегата в оптимальном режиме. Это позволяет экономить на потреблении.
• Тип техники. При использовании конденсационного агрегата расход газа снижается на 15–20%. В отличие от обычного конвекционного типа, конденсатор содержит отдельный теплообменник для направления энергии продуктов сгорания на отопление системы. Так повышается коэффициент полезного действия (КПД) до 100%.

Наличие одного или двух контуров также имеет значение. Одноконтурный прибор работает только на отопление. Тогда как двухконтурный — на горячее водоснабжение (ГВС) и отопление. Следовательно, его расход будет больше.

Агрегаты с закрытой камерой сгорания потребляют меньше топлива, чем с открытой. Также влияет продолжительность отопительного сезона. Ведь зимой котел работает на максимуме, тогда как летом — на минимуме, только для нагрева горячей воды.

Почему техника потребляет много газа? Всему виной плохое утепление здания, отложения накипи.

В таблице приведен пример максимального потребления за 210 дней.

Мощность техники (кВт)	Сколько газа потребляет (час/м³)	Расход за весь сезон (м³)
10	1,12	5 644
12	1,6	8 064
15	1,68	8 467
20	2,6	13 104
24	3,1	15 624
30	3,9	19 656
40	5,2	26 208
50	6,5	32 760
60	7,9	39 816
100	13,1	66 024
200	26,2	132 048

Зная, сколько кубов уходит в час, вы вычислите норму в сутки и в месяц.

Расчет расхода газа

Мощность котла или конвектора зависит от потерь тепла в строении. Средний подсчет проводится с учетом общей площади дома.

При расчете расхода газа учитываются нормы прогрева квадратного метра при высоте потолков до 3 м:

• в южных регионах берется 80 Вт/м²;
• в северных — до 200 Вт/м².

В формулах учитывается суммарная кубатура отдельных комнат и помещений в здании. На нагревание каждого 1 м³ общего объема выделяется 30 – 40 Вт в зависимости от района.

По мощности котла

Баллонный и природный газ рассчитывается в разных единицах

Расчет основывается на мощности и площади отопления. Применяется усредненный показатель расхода — 1 кВт на 10 м². Следует уточнить, что берется не электрическая мощность котла, а тепловая мощность оборудования. Часто такие понятия подменяются, и получается неправильный расчет потребления газа в частном доме.

Объем природного газа измеряется в м³/ч, а сжиженный — в кг/ч. Практика показывает, что на получение 1 кВт тепловой мощности расходуется 0,112 м³/ч магистральной топливной смеси.

По квадратуре

Удельное потребление тепла рассчитывается по представленной формуле, если разница между уличной и внутренней температурой составляет примерно 40°С.

Используется соотношение V = Q / (g · K / 100), где:

• V — объем природного газового топлива, м³;
• Q — тепловая мощность оборудования, кВт;
• g — наименьшая калорийность газа, обычно равняется 9,2 кВт/м³;
• K — коэффициент полезного действия установки.

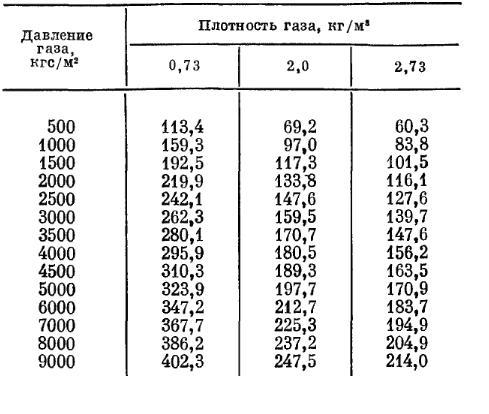

Зависимость расхода газа от давления

Количество газа фиксируется счетчиком

Объем газа, проходящего по трубопроводу, измеряется счетчиком, а расход подсчитывается в виде разницы между показаниями в начале и конце пути. Измерение зависит от порога давления в суживающемся сопле.

Ротационные счетные приборы используются для измерения давления больше 0,1 МПа, а разница уличной и внутренней температуры составляет 50°С. Показатель расхода газового топлива считывается при нормальном состоянии окружающей среды. В промышленности пропорциональными условиями считается давление 10 – 320 Па, разница температур 20°С и относительная влажность воздуха 0. Расход топлива выражается в м³/ч.

Расчет расхода газа по давлению и диаметру

Расчет диаметра газопровода выполняется перед началом строительства

Скорость газа в газопроводе высокого давления зависит от площади сечения коллектора и составляет в среднем 2 – 25 м/с.

Пропускная способность находится по формуле: Q = 0.67 · D² · p, где:

• Q — расход газа;
• D — условный проходной диаметр газопровода;
• p — рабочее давление в газопроводной трубе или показатель абсолютного давления смеси.

На величину показателя влияет наружная температура, нагрев смеси, избыточное давление, атмосферные характеристики и влажность. Расчет диаметра газопровода делается при составлении проекта системы.

С учетом теплопотерь

Для расчета потребления газовой смеси требуется знать тепловые потери строения.

Используется формула Q = F (T1 – T2) (1 + Σb) · n / R, где:

• Q — теплопотери;
• F — площадь утепляющего слоя;
• Т1 — наружная температура;
• Т2 — внутренняя температура;
• Σb — сумма дополнительных потерь тепла;
• n — коэффициент расположения защитного слоя (в специальных таблицах);
• R — сопротивление передаче тепла (рассчитывается в конкретном случае).

По счетчику и без

Расход газа зависит от утепления стен и климатических условий региона

По прибору определяется расход газа за месяц. Применяются стандартные нормы расхода смеси, если счетчик не установлен. Для каждого региона страны нормативы устанавливаются отдельно, но в среднем принимаются из расчета 9 — 13 м³ в месяц на одного человека.

Показатель устанавливается местными органами самоуправления и зависит от климатических условий. Расчет ведется с учетом числа владельцев помещения и людей, фактически проживающих на указанной жилплощади.

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа	Показатель потребления	Количество расчетных единиц	Норма расхода тепла q, МДж/год	Годовой расход газа , м3/год	Результаты, м3/год
Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)
На приготовление пищи и хозяйственные нужды в жилых домах	На 1 чел. В год	Численность жителей N1=136427,6	2800		6923067,49
Больницы для приготовления пищи и горячей воды	На 1 койку в год		1637,131		367911,5
Поликлиники для процедур	На 1 посетителя в год		3547,117		5335,796
Столовые и рестораны	На 1 обед и 1завтрак		14938822		1705670,755
ИТОГО:	9348138,911
Кварталы с газовыми плитами и проточными водонагревателями (2-я зона застройки)
На приготовление пищи и хозяйственные нужды в жилых домах	На 1 чел. В год	Численность жителей N5=1219244,8	8000		31787588,63
Больницы для приготовления пищи и горячей воды	На 1 койку в год		2630,9376		591249,1485
Поликлиники для процедур	На 1 посетителя в год		5700,3648		8574,702
Столовые и рестораны	На 1 чел. В год		24007305		2741083,502
ИТОГО:	36717875,41
Годовые расходы газа крупными коммунально-бытовыми потребителями
Бани	На 1 помывку		3698992,9		2681524,637
Прачечные	На 1 т сухого белья		25964,085		8846452,913
Хлебозавод	На 1 т изделий		90874,298		8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С	-10	-15	-20	-25	-30	-35	-40	-50
а	1,45	1,20	1,17	1,08	1,00	0,95	0,85	0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Методы определения пропускной способности

При расчетах инженеры руководствуются строительными нормами СНиП 2.04.01- и СП 402.1325800.2018. Разработку проектов производят с учетом точек разбора и нормативного потребления ресурсов. Как рассчитать пропускную способность трубы самостоятельно? Используют несколько вариантов, но все они дают приблизительный результат:

• С помощью таблиц;
• Опираясь на гидравлические формулы;
• Через онлайн-калькуляторы;
• С помощью программных продуктов.

На пропускную способность участка трубы оказывают влияние следующие факторы:

• Условный проход (Ду или DN);
• Материал изготовления;
• Количество колен, переходников, фитингов;
• Число точек разбора.
• Длина отрезка;
• Мощность насосного оборудования или уклон;
• Характеристики транспортируемой среды.

Условный проход – это средний внутренний диаметр. Понятие было введено для удобства подбора при стыковке элементов разных типоразмеров. Стальные изделия к концу эксплуатационного срока могут пропускать меньший объем воды из-за формирования отложений и ржавчины. От гладкости поверхности зависит сопротивление потоку, дополнительно оно создается в местах размещения арматуры. По правилам гидравлики пропускную способность рассчитывают в самом узком месте.

От чего зависит расход газа в газовых котлах отопления

Первый критерий выбора любого отопительного прибора – мощность. Т.е., какую площадь котел или другое устройство в состоянии обогреть.

Дальше пользователь оценивает экономичность, т.е. какие денежные затраты для этого понадобятся.

Расходы зависят в первую очередь от вида горючего. Самыми экономичными отопительными приборами в России считаются газовые котлы. От чего зависит расход газа в газовых котлах отопления?

Как посчитать расход

В характеристиках прибора указаны две цифры: максимальное потребление сжиженного газа и магистрального. Расход сжиженного газа в газовых котлах отопления выражается в килограммах в час, магистрального – в кубометрах в час.

Умножая цифру на 24 часа и на 30 дней мы получаем месячный расход. Его перемножаем на тарифную ставку в своем регионе, получается сумма, которую придется потратить на отопление в месяц. Фактически котел работает на полную мощность только половину этого времени, т.е. полученную сумму нужно делить на два.

Для сжиженного газа месячный расход делим пополам, потом на количество газа в баллоне (около 21 кг), получаем число баллонов и перемножаем на цену заправки.

Для двухконтурных котлов к полученному значению нужно прибавить 25 процентов (о схемах отопления частного дома с газовым котлом).

Дополнительные факторы

В зонах с умеренным климатом на отопление 10 квадратов площади требуется 1 киловатт энергии. Т.е. для дома 100 метров хватит котла на 12 кВт, незачем приобретать мощный на 60 (о принципе работы газового котла отопления).

Обстоятельства, которые влияют на количество потребляемого топлива:

• качество газа;
• уличная температура в отопительный период;
• теплоизоляция дома;
• рабочее состояние дымохода и других элементов системы;
• конструктивные особенности отопительных контуров;
• вид котла.

Все эти факторы, за исключением качества поставляемого магистрального газа, зависят от вас. Чем основательнее проведена теплоизоляция помещений, тем ниже теплопотери; чем выше эффективность системы, тем меньше энергозатраты на обогрев.

Дымоходы нужно регулярно прочищать, а также следить за исправностью остального оборудования.

Выбор отопительного агрегата производится по совокупности всех его особенностей.

• использование энергозависимой автоматики позволит снизить потребление горючего и облегчит эксплуатацию (виды автоматики для газовых котлов отопления). Но с ней будут дополнительные денежные затраты на электричество;
• котлы с закрытыми топками экономичнее открытых, но у них выше стоимость и сложнее монтаж;
• самый экономичный котел – конденсационный. КПД до 98%, в то время как у простого конвекционного агрегата – 92-94. Но у конденсационных моделей самая высокая цена и есть определенный температурный предел;
• эффективный способ уменьшить время работы горелки (виды газовых горелок для котлов отопления) – приобрести теплоаккумулятор или установить бойлерный котел. Но для поддержания нужной температуры в емкости потребуется больше топлива.

Сжиженный и магистральный газ

Расход сжиженного газа в газовых котлах отопления обычно больше, чем магистрального, и конечная стоимость такого отопления получается выше.

Но, во-первых, не везде есть возможность подключиться к магистрали, а во-вторых, материальные затраты все равно получатся невысокие по сравнению с котлами других типов, особенно электрическими.

В заключение следует помнить, что в отопительной системе чаще всего есть узел, работающий от электросети: насос.

Видео о том как снизить расход газа котла.

https://youtube.com/watch?v=ADrS6_gE4co
