Формула расчета
Нормативы расхода тепловой энергии
Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.
Для чего необходим такой коэффициент? С его помощью можно:
- Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
- Варьировать температурный режим внутри помещений дома.
Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:
- Через наружные стены покидает здание до 40% тепла.
- Через полы — до 10%.
- То же самое относится и к крыше.
- Через вентиляционную систему — до 20%.
- Через двери и окна — 10%.
Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции
Это немаловажный фактор
Это немаловажный фактор.
К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:
- Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
- Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
- Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.
Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:
- Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
- Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
- При 20% — 1,0.
- При 30% —2.
- При 40% — 1,4.
- При 50% — 1,5.
И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:
Вид строительного материала
Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.
Размеры комнат и этажность здания
Схема системы отопления
Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?
- Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
- При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
- При 3,5 м — 1,1.
- При 4,5 м —2.
А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.
При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.
Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.
Как определить расход электроэнергии на отопление дома
Для обеспечения частного дома обогревом необходима система отопления, основным элементом которой является генератор тепла — отопительный котел. Он может функционировать на электричестве, твердом топливе, газе и т.д. (прочитайте: «Котел на твердом топливе и электричестве: особенности устройства «). В зависимости от места расположения дома по отношении к источникам энергии, площади дома, режима пребывания в нем на протяжении года, стоимости материалов и монтажных работ выбирают соответствующее оборудование.
Немаловажное значение при этом имеет теплотехнический расчет, позволяющий узнать необходимую мощность отопительного котла, а соответственно вид топлива, на котором он будет работать. Владельцы домов площадью до 300 «квадратов» нередко отдают предпочтение установке электрических котлов отопления, поскольку их КПД достигает 100%
Это означает, что расходуемая электроэнергия полностью преобразуется в тепло.
Компактный современный электронагревательный прибор, такой как на фото, можно устанавливать в домах, где имеется подключении к сети напряжением 220 В (380 В). При этом многих потребителей волнует, выгодно ли электрическое отопление, поскольку стоимость электроэнергии немаленькая. Функционировать электрокотел может как в качестве самостоятельного источника тепловой энергии, так и дополнительного в уже действующей отопительной системе.
Расчет потребления газа на отопление, или сколько стоит «голубой огонек»
Газ сегодня используется, чуть ли не в каждом жилище. С его помощью согревается вода для бытовых целей, готовится пища и отапливается дом. Газоснабжение позволяет сделать жизнь удобной, а домашние хлопоты — менее обременительными. Но какова цена вопроса? Особенно актуально это для обогрева здания. Ведь расходы газа на отопление дома составляют львиную долю в общей структуре затрат. Нельзя назвать этот вид топлива самым дорогим, но и дармовым он никогда не был. Поэтому желательно рассчитать потребление газа еще на этапе проектирования системы теплоснабжения.
Преимущество газа как топлива
Учитывая установленную потребительскую цену, можно сказать, что газ на сегодняшний день является самым экономичным видом топлива для большинства регионов страны. Его состав характеризуется ничтожно малым содержанием сернистых составляющих, что во многом определяет эффективность голубого топлива. При горении выделяется очень мало загрязняющих атмосферу соединений, что позволяет говорить о его экологичности.
Голубое топливо характеризуется еще одним положительным фактором — оно не вызывает коррозии металлических частей котла при нагревании воды. А относительно сажи и копоти ему нет равных по сравнению с другими видами энергоресурсов (кроме электричества). Следовательно, отпадает необходимость чистки дымоходов. Общую картину органично дополняет долговечная работа всех видов газовых отопительных приборов.
Пример расчета потребления газа
Согласно нормативным данным, полученным в результате практического использования отопительных систем, в нашей стране для обогрева 10 метров квадратных жилого помещения требуется около 1 киловатта энергии. Исходя из этого, помещение площадью 150 м кв. может обогреть котел мощностью 15 кВт.
Дальше выполняется расчет потребления газа на отопление в месяц:
15 кВт * 30 дней * 24 часа в сутках. Получается 10 800 кВт/час. Эта цифра не является абсолютной. К примеру, котел не работает постоянно на всю мощность. Более того, при повышении температуры за окном иногда приходится даже отключать отопление. Усредненное значение в этом случае можно считать приемлемым.
То есть, 10 800 / 2 = 5 400 кВт/час. Это норма расхода газа на отопление, которой вполне достаточно, чтобы обеспечить комфортную температуру в доме на протяжении одного месяца. С учетом того, что отопительный сезон длится порядка 7 месяцев, высчитывается необходимое количество газа на отопительный сезон:
7 * 5400 = 37 800 кВт/час. Учитывая, что кубический метр газа вырабатывает 10 Квт/час тепловой энергии, получаем — 37 800 / 10 = 3 780 м куб. газа.
Для сравнения — 10 кВт/час (согласно статистическим данным) можно получить от сжигания 2,5 кг дубовых дров с влажностью не более 20%. Норма расхода дров в приведенном примере составит 37 800 / 10 * 2,5 = 9 450 кг. А сосновых потребуется еще больше.
Способы экономии газа
Способ экономии газа — экономный режим котла
Данные в примере приведены для того, чтобы наглядно рассчитать отопление дома. Но они никак не учитывают потребности в нагреве воды для бытовых нужд и в приготовлении пищи. В каждом конкретном случае необходима корректировка результата. Ее значение зависит от количества обитателей жилья и их индивидуальных потребностей.
Сэкономить на отоплении, которое потребляет львиную долю газа, можно следующими способами:
- Утепление стен и потолков, установка энергосберегающих стеклопакетов, уплотнение контура входной двери.
- Использование технологичного газового оборудования.
- Установка эффективных автоматических систем контроля над теплоснабжением. Производители неустанно твердят, что ее окупаемость не превышает 2-х месяцев.
Самый простой и выполнимый для всех способ — это снижение температуры комфорта в помещении. Один-два градуса для организма человека не очень заметны, а по результатам отопительного сезона получится очень даже приличная цифра.
Отопление дома газгольдером
Необходимое количество газа лучше считать с привязкой к бочке. То есть на сколько хватит каждой емкости при разном метраже помещения.
Газгольдер подбирают по количеству заправок. Оптимальным считается показатель 1–2 раза в год. Минимально резервуара должно хватать на 7–8 месяцев — отопительный сезон.
Расход сжиженного газа за сезон
Согласно СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99) отопительный сезон в России составляет 207 суток. Это примерно 7 месяцев.
Также важная информация: котел работает не круглые сутки. В среднем отопление функционирует 10 часов в день.
Мы провели расчеты на основе исходных данных:
- кирпичный дом без мансарды и подвала;
- высота этажа 3.2 м;
- КПД газового котла 92%.
Показатели по частотности заправки усредненные. Мы заложили одинаковые расходы по топливу на каждый месяц. В действительности проживание может быть сезонным или наездами, потребление отличается в зависимости от сезона.
Соотношение площади дома и объема газгольдера (ГГ)
| Объем ГГ (м3) | Полная заправка ГГ (л) | На сколько хватит газа (мес.) | |||||||
| 50–100 м2 | 150 м2 | 200 м2 | 250 м2 | 300 м2 | 350–450 м2 | 500–600 м2 | 800 м2 | ||
| 3 802 л/год | 5 703 л/год | 7 603 л/год | 9 504 л/год | 11 405 л/год | 17 107 л/год | 22 809 л/год | 30 412 л/год | ||
| 2.5 | 2 125 | 6.7 | 4.5 | 3 | 2.7 | 2 | 1.5 | 1.1 | 0.8 |
| 2.7 | 2 295 | 7 | 5 | 3.6 | 3 | 2.4 | 1.6 | 1.2 | 0.9 |
| 4.6 | 3 910 | 12 | 8 | 6 | 5 | 4 | 2.7 | 2 | 1.5 |
| 4.8 | 4 080 | 12.8 | 8.5 | 6.4 | 5.1 | 4.2 | 2.8 | 2.1 | 1.6 |
| 4.85 | 4 112 | 13 | 8.6 | 6.5 | 5.2 | 4.3 | 2.9 | 2.2 | 1.6 |
| 5 | 4 250 | 13.4 | 9 | 7 | 5.4 | 4.5 | 3 | 2.2 | 1.7 |
| 6.4 | 5 440 | 17 | 11.4 | 8.5 | 6.8 | 5.7 | 3.8 | 2.8 | 2.1 |
| 6.5 | 5 525 | 17.4 | 11.6 | 8.7 | 6.9 | 5.8 | 3.9 | 2.9 | 2.2 |
| 6.6 | 5 610 | 17.6 | 12 | 9 | 7 | 6 | 4 | 3 | 2.2 |
| 8.6 | 7 310 | 23 | 15 | 11.5 | 9 | 7.7 | 5 | 3.8 | 2.9 |
| 9.1 | 7 735 | 24.4 | 16 | 12 | 9.7 | 8 | 5.4 | 4 | 3 |
| 9.15 | 7 777 | 24.5 | 16.4 | 12.3 | 9.8 | 8.2 | 5.5 | 4.1 | 3.1 |
| 9.6 | 8 160 | 25.7 | 17 | 13 | 10 | 8.6 | 5.7 | 4.3 | 3.2 |
| 10 | 8 500 | 27 | 18 | 13.4 | 10.7 | 9 | 6 | 4.5 | 3.4 |
Расшифровка цветов в таблице:
| нерационально | Запас емкости слишком большой или слишком маленький |
| оптимально | При сезонном проживании или постоянном с 2 заправками в год |
| идеально | Лучше всего установить на отопительный сезон |
| с запасом | Разовой заправки хватит на год |
Дома площадью 800–1000 м2 обслуживаются:
- газгольдерами промышленных объемов более 10 м3 (установка сложнее);
- двумя емкостями, расположенными рядом (8.6, 9.1 или 9.15 м3).
Газ – несменяемый лидер
По стоимости оборудования и монтажа система отопления, запитанная от газовой «магистрали», оказывается чуть дороже, чем, например, электрическая. При этом к капитальным затратам надо приплюсовать расходы на согласование и подключение коттеджа к газовой трубе. Как утверждают екатеринбургские строители, если посёлок газифицирован, то довести газ до дома будет стоить примерно 150-250 тыс. руб. (с учётом всех платежей). Зато относительно низкие тарифы на газ позволят окупить изначальные вложения в течение нескольких лет. Чем больше дом, тем меньше срок окупаемости.
Технический директор строительной компании «Премиум» Андрей Тишкевич приводит следующие расчеты – стоимость монтажа системы отопления с котлом средней мощности составит 1200–1500 руб. на кв. м. внутренней площади дома. Если организуются тёплые полы, то работа по их монтажу будет стоить плюсом к системе отопления примерно 1500 руб. за квадрат тёплого пола. Впрочем, строители замечают, что обогревать коттедж одним лишь тёплым полом нерационально. При стандартном уровне теплопотерь тёплый пол не сможет создать должный уровень конвекции для оконных проемов, и через них будет уходить тепло.
Сколько электроэнергии потребляет электрический котел
Существует множество видов агрегатов, которые используют для обогрева домов: так, если принципом работы прибора является сгорание различного топлива, то он совмещает в себе несколько функций:
- Преобразование энергии.
- Генерирование энергии.
Электрические котлы не имеют функции генерирования энергии, они только преобразовывают ее из электроэнергии в тепловую. А это значительно повышает их коэффициент полезного действия (КПД).
Стоимость такого оборудования зависит от нескольких составляющих:
- То, в каком месте расположено жилье.
- Постоянно ли проживают люди в данном помещении.
Для правильного подбора агрегата, которым будет обогреваться помещение, необходимо учитывать некоторые условия:
- Стоимость отопительного прибора.
- Затраты на приобретение радиаторов, конвекторов, трубопроводов и т. д.
- Дополнительные траты на монтаж данного оборудования.
- Траты на документацию и подключение к электрическим сетям.
Выбирая агрегат для отопления, многие домовладельцы предпочитают именно электрические котлы. По сравнению с другими видами приборов у них высокая производительность и широкий спектр обогрева — от маленьких домиков до коттеджей с большой площадью. Как ни старайся, а без некоторых расчетов при выборе данного устройства никак не обойтись.
Необходимо определиться, сколько контуров должно быть на данном оборудовании. Если это двухконтурный агрегат, то нужно решить, как он будет использоваться — только для обогрева помещения или также для согревания воды.
После выполнения этих формальностей необходимо определиться еще с некоторыми параметрами:
- Выбор прибора зависит от того, какая будет площадь обогреваемого помещения.
- Какое напряжение доступно для того, чтобы подключить устройство к электросети.
- Продолжительность отопительного сезона.
- Постоянно ли нужно отопление в зимний период (в какой месяц предполагается пребывание проживающих в отапливаемом помещении).
- Какое время отопительный агрегат будет работать на максимальной нагрузке.
- Его производительность и КПД.
- Расход электроэнергии в месяц.
Сколько электроэнергии потребляет электрический котел?
Если же рассматривать среднестатистические показатели, при которых потребление электроэнергии устройством считается приблизительно, то расчет таков: на обогрев дома площадью 50 кв. м, прибору, имеющему мощность 3 кВт, понадобится 0,7 кВт/час, поэтому за сутки при непрерывном режиме работы он может израсходовать 16,8 кВт/час.
Расчёт электропотребления
Водонагреватель
Расчёт электропотребления водонагревателя (бойлера) мощностью 2 кВт, если включать его на 4 часа в день (утром и вечером по 2 часа):
- 2 киловатта умножить на 4 часа получается 8 кВт·ч. Это расход за 1 день;
- 8 кВт·ч умножаем на 30 дней выходит 240 кВт·ч. Это расход в месяц;
- 240 умножаем на 3 рубля (сколько у вас стоит 1 кВт·ч), получаем 720 рублей. Столько рублей выходит оплата за электричество для бойлера двухкиловаттного, если он работает по 4 часа в день. Вы подставляете свои цифры и считаете.
Лампа
Например, электролампа мощностью 50 Ватт горит 6 часов в день. За час она потребляет 0.05 кВт (50 Вт) электроэнергии. За 6 часов — 0.05 кВт · 6 ч = 0.3 кВт·ч. А за месяц при горении 6 часов каждый день — 0.05 кВт · 6 ч · 30 дней = 9 кВт·ч.
Допустим, стоимость 1 кВт·ч составляет 3 рубля. Таким образом, в месяц наша лампочка истратит электричества на 27 рублей.
Затраты электроэнергии на отопление дома 100 м²
Известно, что за электричество в частном доме приходится платить немало. Выше мы уже привели расчеты на обогрев дома в 100 м²
Стоит упомянуть о том, во внимание нужно брать и климатические условия в России
Затяжные морозы не превышают одной – двух недель, но ведь бывают и исключения, когда зима особо сурова. В такие периоды электрический котел работает на полную мощь. В остальное время при температуре воздуха -15 – 20º С, лишь наполовину, таким образом снижаются затраты на отопление.
В основном, европейцы поддерживают температуру в доме на таком уровне, когда для нашего человека покажется, что в доме очень свежо.
И действительно, таким образом, они платят меньше. То же касается и тарифов на воду. Может быть, и нам следует перенять их практику, и не кочегарить в домах на полную катушку. Тогда и не придется сетовать, что отапливать частный дом дорого.
Факторы, которые влияют на потребление электричества
Для правильного расчета потребления электричества на отопление дома и определиться с установкой котла, необходимо обратить внимание на такие нюансы:
- площадь помещения для обогрева;
- вид котла ;
- величина тока;
- напряжение сети;
- сечение кабеля питания;
- мощность котла для обогрева жилья;
- вместимость котла;
- продолжительность периода отопления и работы котла;
- стоимость 1 кВт/час;
- время суточной работы при нагрузке по максимуму.
Установка электрокотла для обогрева частного дома самый выгодный вариант. Чтобы его установить, не нужно подбирать для него помещение, к тому же не потребуется дымоотвод. Индекс КПД, равен 100% и остается на таком уровне весь период эксплуатации.

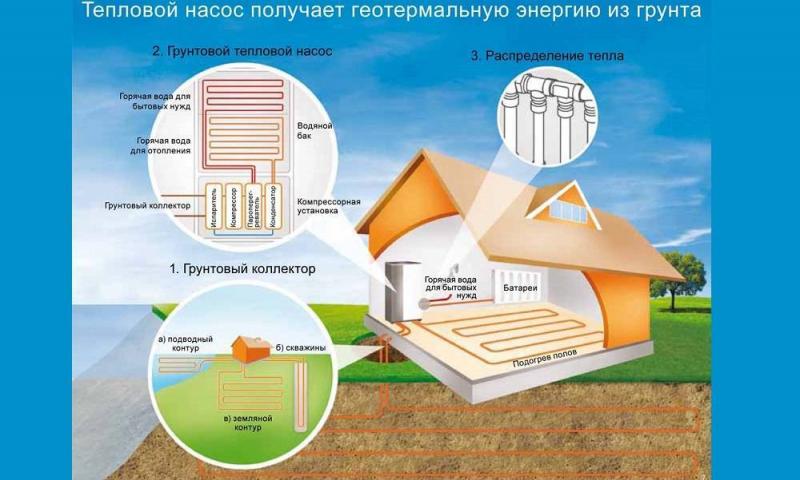

Другие источники тепла
В такое время расход электроэнергии минимально, и цена на оплату ниже, чем в дневное время. Гибкий тариф дает возможность потребителям экономить около одной трети денежный затрат. Максимальные нагрузки на сеть происходят в периоды 08:00 – 11:00 и 20:00 – 22:00.
Для того, чтобы добиться предельной эффективности системы обогрева, необходимо поставить оборудование циркуляционного нагнетания .
Насос присоединяют к обратной сети, сокращая, таким образом, время контакта стен котла с раскаленным теплоносителем. Этот метод увеличивает срок эксплуатации оборудования на долгое время.
Также помните о том, что хорошее утепление дома при строительстве помогает сократить траты не электричество и обогрев. Размещение на крыше дома солнечных батарей или установка ветряков для генерации электроэнергии – эффективные методы экономии.
Расходы на электричество в частном доме – считаем вместе
Совсем другая песня – частный дом. Понять иногда невозможно, откуда набегает такая цифра за месяц даже тем, кто в доме проживает.
А если вы еще горожанин? Если у вас еще только в планах строить частный дом, и вы боитесь, что не сможете его обслуживать?
Вот тут вам и помогут наши расчеты «по верхам» — куда уходит электричество в частном доме.
Как подобрать правильный котел?
Единственный объективный критерий выбора комбинированного котла для своего дома – необходимая мощность для обеспечения функционирования отопительной системы. Причем, на этот показатель не должно влиять количество подключаемых контуров.
Не имеет никакого смысла платить больше за мощный котел в надежде на корректировку его работы автоматикой. Такой подход способствует «холостой» работе прибора, что приводит к более быстрому выходу из строя. Помимо этого, подобный режим работы способствует ускорению процесса конденсации.
Что касается расчета мощности, то теоретически для обогрева площади 10 м2 потребуется использовать 1 кВт теплоэнергии.
Но это довольно условный показатель, который корректируется исходя из таких параметров:
- высоты потолков в доме;
- количества этажей;
- степени утепления здания.
Поэтому целесообразно в своих расчетах применять полуторный коэффициент, т.е. в расчетах увеличить запас на 0,5 кВт. Мощность многоконтурной отопительной системы рассчитывается с надбавкой в 25-30%.
Так, чтобы обогреть здание, площадь которого равна 100 м2 потребуется мощность в 10-15 кВт при одноконтурном нагреве теплоносителя и 15-20 кВт – для двухконтурного.
Для выбора газовой горелки в твердотопливный котел нужно точно измерить габариты топочной камеры. Именно этим пропорциям будет соответствовать размер газовой горелки
Не менее важный критерий при выборе комбинированного отопительного котла – это ценовая категория. Цена прибора зависит от мощности, количества функций и производителя.
Для пользователей не менее важны и другие характеристики:
- ГВС;
- материал изготовления;
- удобство в управлении;
- габариты;
- комплектующие;
- вес и особенности монтажа;
- прочее.
Сразу же предстоит решить вопрос с ГВС: обеспечивать подачу горячей воды будет котел или же для этого есть электрический бойлер.
В случае определения первого варианта, выбирается более предпочтительный способ – накопительный или проточный, а также параметры водяного резервуара согласно потребностям (рассчитывается исходя из количества проживающих).
Что касается размеров оборудования, то они имеют значение только в случае монтажа в помещении с небольшой площадью.
По материалу изготовления представлен широкий ассортимент котлов. Но самые популярные варианты – стальной или чугунный. Также такой котел способен выдержать высокую и длительную температурную нагрузку, имеет выше эксплуатационный срок.
Если судить по интенсивности продаж и опираться на отзывы потребителей, активно востребованными являются следующие модели:
Автоматизация управления влияет на удобство использования, а также система безопасности зависит от того, насколько автоматизирован процесс сгорания энергоносителей. Большинством моделей можно управлять с помощью удобных дистанционных пультов или панелей.
Большинство моделей отличается дополнительной комплектацией. Сюда можно отнести наличие варочной поверхности для готовки, инжекторов, регуляторов тяги, горелок, шумоизоляционного кожуха и т.д.
Выбирать котел по этому параметру следует в зависимости от личных предпочтений и выделенной суммы на покупку.
При выборе отопительного котла с комбинацией дрова/электроэнергия необходимо рассчитать требуемую мощность ТЭНа. Рекомендуется выбирать модели, с показателем не менее 60% от необходимого коэффициента для отопления дома
А вот на вес оборудования и сложность его установки нужно сразу же обратить внимание. Монтаж в жилом здании большинства напольных моделей комбинированных котлов для отопления, оснащенных несколькими топочными камерами, требует дополнительного устройства бетонного постамента, ведь стандартное покрытие пола не сможет выдержать такую нагрузку. Оптимальное решение – обустроить отдельную котельную
Оптимальное решение – обустроить отдельную котельную
Монтаж в жилом здании большинства напольных моделей комбинированных котлов для отопления, оснащенных несколькими топочными камерами, требует дополнительного устройства бетонного постамента, ведь стандартное покрытие пола не сможет выдержать такую нагрузку. Оптимальное решение – обустроить отдельную котельную.
Зная основные параметры, влияющие на выбор комбинированного котла, можно подобрать наиболее подходящую модель.
Дополнительные рекомендации по выбору, а также сравнительный обзор разных отопительных агрегатов для частного дома приведены в .
Мощность основного отопительного оборудования – котла
Для тех параметров дома, которые были приняты в предыдущем параграфе, необходим источник тепловой энергии мощностью 20 кВт. Такая цифра обусловлена тем, что на отопление 10 квадратов площади необходим 1кВт энергии, который котел должен вырабатывать за 1 час.
Чтобы получить усредненное месячное количество энергии, достаточно умножить данную цифру на количество часов в сутках и дней в месяце. В итоге получиться:
20*24 *30 = 14400 кВт.
Именно столько котел должен производить тепловой энергии в месяц. Но эта цифра показывает максимальную мощность отопительного агрегата. В реальности, котел не круглосуточно работает по такой схеме. Поэтому можно разделить полученную величину на два. Получается 7200 кВт.
Учитывая, что отопительный сезон длится полгода, а с добавкой на непредвиденные климатические условия все 7 месяцев, то конечная сумма энергозатрат будет составлять 5040 кВт (7200*7).
Исходя из полученный цифры, можно установить примерную стоимость затрат на обогрев дома.
Калькулятор расчета необходимой тепловой мощности для отопления помещений
Пояснения по проведению расчетов
Последовательно уносим данные в поля калькулятора.
Первым делом определим климатические особенности – указанием примерной минимальной температуры, свойственной региону проживания в самую холодную декаду зимы. Естественно, речь идет о нормальной для своего региона температуре, а не о каких-то «рекордах» в ту или иную стороны.
Кстати, понятное дело, это поле не будет меняться при расчетах для всех помещений дома. В остальных полях – возможны вариации.
Далее идет группа из двух полей, в которых указываются площадь помещения (точно) и высота потолков (выбор из списка).
Следующая группа данных учитывает особенности расположения помещения:
— Количеств внешних стен, то есть контактирующих с улицей (выбор из списка, от 0 до 3).
— Расположение внешней стены относительно стороны света. Есть стены, регулярно получающие заряд тепловой энергии от солнечных лучей. Но северная стена, например, солнца не видит вообще никогда.
— Далее, указывается, насколько утеплены стены. Выбирается из трех предложенных вариантов. Точнее даже, из двух, так как в доме с вообще неутепленными стенами затевать отопление — абсолютная бессмыслица.
— Два схожих поля поросят указать, с чем соседствует помещение «по вертикали», то есть что расположено сверху и снизу. Это поможет оценить размеры теплопотерь через полы и перекрытия.
Следующая группа касается окон в помещении
Здесь важно и их количество, и размеры, и тип, в том числе – особенности стеклопакетов. По совокупности этих данных программа выработает поправочный коэффициент к результату расчетов.
Наконец, на количество теплопотерь серьёзно влияет наличие в комнате дверей, выходящих на улицу, на балкон, в холодный подъезд и т.п. Если дверями регулярно в течение дня пользуются, то любое их открытие сопровождается притоком холодного воздуха
Понятно, что это требует возмещения в форме дополнительной тепловой мощности.
Если дверями регулярно в течение дня пользуются, то любое их открытие сопровождается притоком холодного воздуха. Понятно, что это требует возмещения в форме дополнительной тепловой мощности.
Все данные внесены – можно «давить на кнопку». В результате пользователь сразу получит искомое значение тепловой мощности для конкретного помещения.
Как уже говорилась, сумма всех значений даст результат за весь дом (за квартиру) в целом, в киловаттах.
По этой величине, считая ее минимумом, подбирают, кстати, и котел отопления. И именно эта суммарная величина понадобится, когда придёт время считать реальные денежные расходы на эксплуатацию системы отопления.
А данные по каждой из комнат тоже весьма полезны — для подбора и расстановки радиаторов отопления, или для выбора подходящей модели электрического обогревателя.
Затраты на отопление сжиженным газом.
Запас сжиженного газа можно хранить либо в газовых баллонах, либо в газгольдере. Справедливости ради, надо сказать, что построить систему отопления на сжиженном баллонном газе непросто. Причина состоит в том, что в газовую магистраль необходимо подавать газообразную фракцию топлива. Соответственно, газ в баллоне должен испаряться, причем в достаточно большом количестве. Однако, процессу испарения мешают два фактора: 1 – низкая температура на улице (баллон же стоит на улице) в отопитеьный период; 2 – при испарении газа, температура баллона понижается. Решают эту проблему двумя способами: 1 – установка нескольких баллонов впараллель; 2- подогрев баллона.Установка газгольдера обойдется примерно в 300 000 рублей. При этом, Вы существенно сэкономите на транспортных расходах.
Удельная теплота сгорания сжиженного газа составляет 45200 кДж/кг или 23500 кДж/литр (при плотности газа 0.52 кг/литр). Стоимость заправки 50-ти литрового газового баллона составляет 680 рублей. Заправляют в него 80%, тоесть 42.5 литра. Таким образом, стоимость 1 литра баллонного газа составляет 16 рублей. Примерно такая же стоимость сжиженного газа при заправке газгольдера.Количество тепла, выделяемого 1 литром сжиженного газа составляет:
23500/10*2.78 = 6533 Вт или 6.53кВт
Стоимость 1 кВт тепла с учетом КПД котла составит:
16/6.53/0.93 = 2р.63коп.
Итоговые затраты на отопление сжиженным газом:
18000*2.63 = 47340 рублей. И это без учета транспортных расходов на перемещение баллонов
Примерный расход сжиженного газа на отопление нашего дома составит 61 баллон.
Косвенные методы измерения
Эти методы предусматривают вычисление, к примеру, скорости потока вещества через заданную площадь сечения. Для получения максимально точных результатов необходимо выровнять скорость движения газа.
Измерение расхода газа по перепаду давлений
Один из самых распространенных и изученных методов расхода газа, основанный на использовании сужающего устройства, имеет несколько преимуществ, включая простоту механизма преобразователя расхода, действие которого направлено на измерение перепада давления вещества, протекающего через местное сужение в газовом трубопроводе. Для проведения расчетов не потребуются расходомерные стенды.
Несмотря на наличие полной научно-технической базы, этот метод измерения имеет несколько существенных недостатков – небольшой диапазон измерения, который даже с учетом многопредельных датчиков давления, не превышает значение 1:10.
Стандартные сужающиеся устройства производят по специальной технологии, с высокими требованиями к шероховатости. Допускается их использование исключительно на гладких трубопроводах
Гидравлические сопротивления в газовых трубопроводах повышают чувствительность к графику изменения усредненных скоростей по глубине или ширине потока на входе в диафрагму. Длина прямых участков перед сужающими устройствами должна составлять не менее 10 диаметров Ду сооружения из труб.
Скоростной метод определения расходов
Для этого метода используются преобразователи турбинного типа. Эти приборы имеют несколько преимуществ, включая небольшие габариты и вес, доступную цену в своей категории.
У этих устройств отсутствует чувствительность к пневматическим ударам. Интервал значений измерения расхода составляет до 1:30, что существенно превышает аналогичный показатель для сужающих устройств.
ТПР преобразователь расхода турбинный может использоваться в среде, при температуре от минус 200 до +200 °С, если устройство установлено для неагрессивных и однофазных криогенных жидкостей. Для агрессивных жидкостей показатель составит от минус 60 до +50 °С
К недостаткам можно отнести чувствительность, хоть и незначительную, к искажениям потока на входе и выходе прибора, отклонение результатов измерений пульсирующих потоков газа. На небольших расходах, в диапазоне от 8 до 10 м3/ч, расходомеры неработоспособны.
Ультразвуковой метод измерения
Популярность акустических расходомеров, с помощью которых измеряется количество газа, в особенности в коммерческом учете, возросла с развитием микроэлектроники. В акустических расходомерах отсутствуют подвижные части, а также детали, выступающие в поток, что существенно повышает их надежность.
Измерение производится в широком интервале значений благодаря способности устройства продолжительное время работать от встроенного источника питания. Отечественные приборы не отвечают всем необходимым требованиям, так как во избежание влияния искажений потока газа на результаты расчетов необходимо использовать исключительно многолучевые ультразвуковые расходомеры.
Факторы, влияющие на расход электроэнергии
Чтобы правильно произвести расчет отопления электричеством и соответственно узнать, котел какой модели желательно приобрести в конкретном случае, нужно учитывать ряд моментов:
- объем помещения, которое необходимо обогреть;
- тип необходимого прибора (одно- или двухконтурный);
- напряжение питания;
- величина тока;
- сечение питающего кабеля;
- мощность агрегата для ;
- емкость бака;
- количество теплоносителя, на которое рассчитан отопительный контур;
- время работы оборудования в отопительный период;
- стоимость одного кВт/час;
- суточная продолжительность работы по максимальной нагрузке.
В зависимости от мощности однофазного котла (4, 6, 10, 12 кВт) ориентировочное сечение кабеля должно соответственно составлять – 4, 6, 10, 16 мм². Для трехфазных нагревательных приборов мощностью 12, 16, 22, 27, 30 кВт, выбирают кабель площадью сечения 2,5, 4, 6, 10, 16 мм².
Несмотря на то, что к обычным котлам специальные требования не предъявляются, при установке агрегата, имеющего мощность более 10 кВт, это надо согласовать с Энергонадзором и электрораспределяющими предприятиями. Дело в том, что при большой мощности необходимо подсоединить 3-х фазную линию и получить разрешение производить оплату за электроэнергию по бытовому тарифу.
