Основные методы расчетов системы вентиляции

Устройство и компоненты вентиляционной системы в офисе

Вентиляция офисных помещений с помощью кондиционеров не даёт желаемого результата, так как не происходит очистки воздуха, а его подача внутрь носит узконаправленный характер. Что касается вспомогательных помещений (комната для курения, кладовка, коридор), то для проветривания необходимы свежие воздушные потоки с улицы, поступающие принудительно или за счёт разницы в температуре и давлении.

Установка вентиляции в офисе может осуществляться с использованием таких приборов и оборудования:

1. Приточно-вытяжная система. Состоит из трубопроводов, фильтров, охладителей, нагревателей и решёток. Для поддержания работоспособности могут применяться электрические вентиляторы. Подобные конструкции недороги, просты в монтаже и эксплуатации. Воздуховоды собираются из гладких (стальных, пластиковых) и гофрированных труб.
2. Решётки оборудуются противомоскитными сетками, служат для декоративного оформления отверстий и их защиты от мусора и насекомых. Некоторые виды изделий оснащены клапанами от попадания холодного воздуха при неработающем вентиляторе.
3. Калориферы. Применяются в холодное время года для нагревания помещений и снижения уровня влажности воздуха. Подразделяются на электрические (автономные), работающие от промышленной сети и водяные, подключённые к центральному отоплению. Изделия имеют настройки по температуре носителя и таймер, включающий и выключающий подачу энергии (теплоносителя). Некоторые модели оборудуются маломощным вентилятором.
4. Климатическое оборудование. Центральное кондиционирование позволяет равномерно распределять потоки нагретого и охлаждённого воздуха по всему объёму офиса. Нагнетательная установка устанавливается на крыше здания. От неё отходят трубопроводы к каждому помещению, где установлены блоки, с помощью которых осуществляется очистка, нагревание и охлаждение, осушение и увлажнение. Вытеснение загрязнённого воздуха происходит в коридоры, откуда он удаляется по вытяжным каналам.
5. Канальные кондиционеры. Устанавливаются в небольших помещениях. Представляют собой комбинацию нагревательных и охлаждающих элементов и приточно-вытяжных каналов. Поступающий с улицы воздух смешивается с отработанным, фильтруется, доводится до нужной температуры и подаётся в офис.

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	–
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	–	25
Уборная	20	–	50
Совмещенный санузел	25	–	50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	–	0,5-кратный
Гардеробная для чистки и глажения одежды	18	–	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	–	–
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	–
Незадымляемая лестничная клетка	14	–	–
Машинное помещение лифтов	14	–	0,5-кратный
Мусоросборная камера	5	–	1-кратный
Гараж-стоянка	5	–	По расчету
Электрощитовая	5	–	0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы “Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий” норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2  площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 – подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

• Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
• В круглых системах меньше материала,
• Овальные совмещают плюсы и минусы других видов.

Для примера расчета вентиляции выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

1 Понятие воздухообмена

Вентиляция закрытых помещений осуществляется посредством удаления части загрязнённой атмосферы и притока свежего воздуха. Замещение бывает полным или частичным, в зависимости от системы проветривания. Исчисляется оборот газовой среды в м3/час. Существует 3 основных вида воздухообмена:

1. 1. Естественная вентиляция объектов происходит из-за разницы давлений и температур внутри и снаружи замкнутого пространства, проникновением атмосферных масс через неплотности дверей и окон, утечкой через специально обустроенные вытяжные каналы.
2. 2. Принудительное проветривание используют для обеспечения эффективного воздухообмена вне зависимости от явлений природы. Давление или разряжение создаётся с помощью вентиляторов и дымососов.
3. 3. Сочетание первых двух способов позволяет уменьшить стоимость воздухообмена посредством снижения затрат на электроэнергию. Называется такая система комбинированной.

Проектный расчет проветривания объекта сводится к определению потребности и способам обеспечения конкретных жилых или рабочих мест нужным количеством доброкачественного кислорода. Объём воздухообмена зависит от разных факторов: выделенное тепло, влажность, содержание вредных газов, пыли, кратность, санитарные нормы. Методика расчётов в каждом случае индивидуальная. Чаще используют два последних фактора.

Интенсивность оборачиваемости газовой среды — отношение количества поступающего или удаляемого воздуха за 1 час к рабочему объёму замкнутого пространства. Кратность воздухообмена — так называют этот показатель. Числовое значение показывает, сколько раз в течение установленного периода происходит полная смена внутренней атмосферы помещения; размерность характеристики — 1/час. Определяют кратность воздухообмена по формуле: N =L/Р, где Р — объём расчётного пространства, м3.

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	—
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	—	25
Уборная	20	—	50
Совмещенный санузел	25	—	50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	—	0,5-кратный
Гардеробная для чистки и глажения одежды	18	—	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	—	—
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	—
Незадымляемая лестничная клетка	14	—	—
Машинное помещение лифтов	14	—	0,5-кратный
Мусоросборная камера	5	—	1-кратный
Гараж-стоянка	5	—	По расчету
Электрощитовая	5	—	0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Видео по расчету вентиляции

Полезные сведения по принципам работы системы вентилирования содержатся в этом видеоролике:

Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	—
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	—	25
Уборная	20	—	50
Совмещенный санузел	25	—	50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	—	0,5-кратный
Гардеробная для чистки и глажения одежды	18	—	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	—	—
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	—
Незадымляемая лестничная клетка	14	—	—

Машинное помещение лифтов
14
—
0,5-кратный
Мусоросборная камера
5
—
1-кратный

Гараж-стоянка
5
—
По расчету

Электрощитовая
5
—
0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2  площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

РАСЧЕТ.

Расчет начинаем с тёплого периода года ТП, так как воздухообмен при этом получается максимальным.

Последовательность расчета (см. Рисунок 1):

1. На J-d диаграмму наносим (•)  Н — с параметрами наружного воздуха:

t_Н„А“ = 22,3 °C;   J_Н„А“ = 49,4 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н„А“.

Точка наружного воздуха — (•) Н будет являться и точкой притока — (•) П.

2. Наносим линию постоянной температуры внутреннего воздуха — изотерму t_В

t_В = t_Н„А“  3 = 25,5 °C.

3. Определяем тепловое напряжение помещения:

где: V — объём помещения, м3.

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения Qя / Vпом.	grad t, °C / м
кДж / м3	Вт / м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y=t_B + grad t(H-h_p.з.), ºС

где: Н — высота помещения, м;h_р.з. —  высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y*.

Внимание! При кратности воздухообмена более 5, принимается ty=tB. 5. Определяем численное значение величины тепло-влажностного отношения:

Определяем численное значение величины тепло-влажностного отношения:

Определяем численное значение величины тепло-влажностного отношения:

5. Определяем численное значение величины тепло-влажностного отношения:

(численное значение величины тепло-влажностного отношения примем 6 200).

На J-d диаграмме через точку 0 на шкале температур проводим линию тепло-влажностного отношения с численным значением 6 200 и проводим луч процесса через точку наружного воздуха — (•)H параллельный линии тепло-влажностного отношения.

Луч процесса пересечёт линии изотерм внутреннего и уходящего воздуха в точке В и в точке У.

Из точки У проводим линию постоянной энтальпии и постоянного влагосодержания.

6. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

7. Вычисляем нормативное количество воздуха, требуемое для людей находящихся в помещении.

Минимальная подача наружного воздуха в помещения.

Род зданий	Помещения	Приточные системы
с естественным проветриванием	без естественного проветривания
Подача воздуха
Производственные	на 1 чел., м3/ч	на 1 чел., м3/ч	Кратность воздухообмена, ч-1	% от общего воздухообмена не менее
30*; 20**	60	≥1	—	Без рециркуляции или с рециркуляцией при кратности 10 ч-1 и более
—	60 90 120	—	20 15 10	С рециркуляцией при кратности менее 10 ч-1
Общественные и административно-бытовые	По требованиям соответствующих глав СНиПов	60 20***	—	—	—
Жилые	3 м3/ч на 1 м2		—	—	—

Примечание. * При объеме помещения на 1 чел. менее 20 м3

3

Какие воздуховоды выбрать?

Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.

Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.

Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.

Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Расчетный воздухообмен

За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.

Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.

После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.

Когда возможности индивидуального расчета нет

Бывают случаи, когда времени или возможности произвести пробные погружения в сопровождении инструктора нет. Тогда берут общие показатели. Расчеты проводятся «с запасом» – он должен покрыть все индивидуальные особенности. Даже комплекция человека играет большую роль. Например, ныряльщик, весящий 80 кг, на поверхности потребляет от 20 до 25 л/мин (в реальности цифры немного иные – 16-22 л/мин). Эти данные актуальны для мужчин. Количество кислорода, потребляемого женщиной, еще меньше.

После делается поправка подходящего значения на глубину. Чем больше ее величина, тем выше объем необходимого воздуха. Например, если дайвер-любитель погрузится на максимальную для своего уровня глубину (50 м), ему понадобиться 40 л/мин. Это в два раза больше, чем необходимо на поверхности.

Виды вентиляционных систем

Все системы вентиляции можно условно разделить на категории в зависимости от функциональной нагрузки, способу перемещения воздушных масс и тому, что приводит их в движение.

1. Приточная – свежий воздух с улицы постоянно поступает внутрь помещения.
2. Вытяжная – воздух выводится из дома по вентиляционным каналам.
3. Рециркуляционная – системы выводит отработанный воздух и одновременно «закачивает» в дом свежий.

Если задуматься над принципами работы вышеперечисленных систем, то напрашивается вопрос: «А за счет чего воздух движется, чтобы покинуть или проникнуть в помещение?». Для этого используют сортировку вентиляционных систем по характеру пробуждения воздушных масс. Эти источники могут быть естественными и механическими (искусственными).

В системах с естественной вентиляцией воздух движется за счет перепадов давления. Вы сразу поймете, о чем речь, если вспомните вентиляционные отверстия на кухне и в ванной, которые есть в каждом многоэтажном доме – теплый воздух и пар (душ, стирка, приготовление еды) попадает в это отверстие и вытягивается наружу за счет давления и гравитационных сил.

В системах с механическими источниками пробуждения воздух приводится в движение при помощи вытяжных вентиляторов, которые забирают его из помещения, действуя по принципу обычной кухонной вытяжки.

Итак, когда воздушные массы обрели способность перемещаться, им следует обеспечить безопасный и направленный выход (вход). В связи с этим была разработана еще одна классификация по способу движения воздушных потоков – канальная и безканальная. С канальной системой все более ли менее понятно – воздух течет по специальным отводам, а при безканальной он покидает помещение или проникает в него через приоткрытые оконные проемы, двери, щели и т.д.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Рассмотрим на примере:

Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

• n – нормируемая кратность воздухообмена, час-1;
• V – объём помещения, м3

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество
постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	–	≥ 90
Спальня	120	120
Кабинет	80	80
Гостинная	160	160
Коридор	–	–
Санузел	–	≥ 50
Ванная	–	≥ 25
∑	360	525

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час – выполняется.

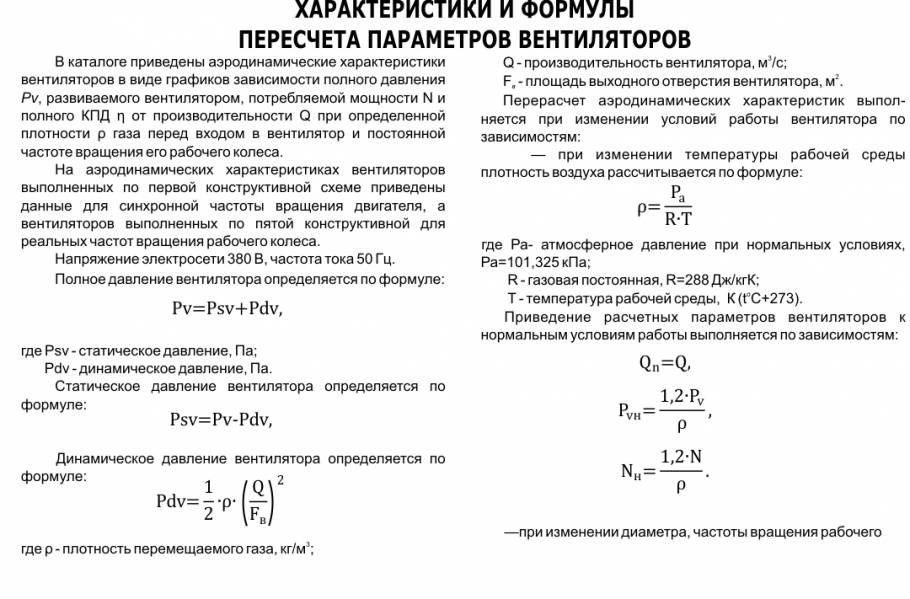

Расчет приточно вытяжной вентиляции

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

Возможные загрязнения

Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:

• газы и пары, которые содержат вредные элементы;
• большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
• выделения рабочих;
• чрезмерная влажность;
• образование опасных газов.

• газы и пары, которые содержат вредные элементы;
• большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
• выделения рабочих;
• чрезмерная влажность;
• образование опасных газов.

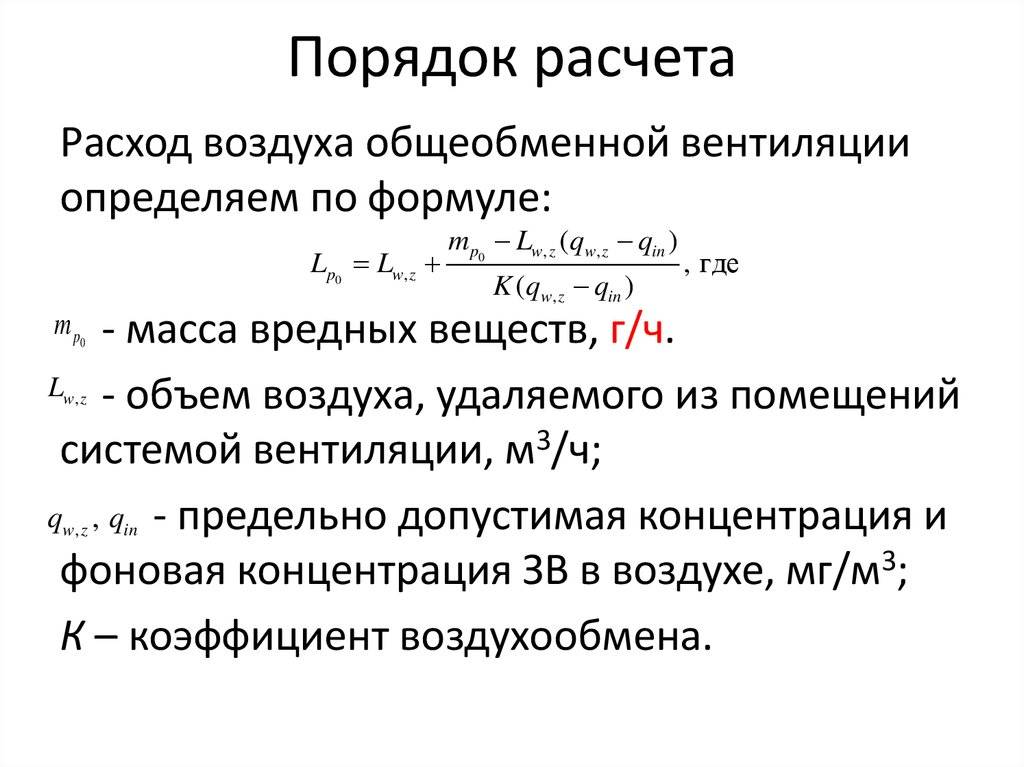

Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.
