Покупка и выбор центрального кондиционера

Преимущества

Положительных возможностей у канальных кондиционеров много, все они будут перечислены далее. Но следует помнить, что ошибки в монтаже могут свести их на нет.

Обслуживание сразу нескольких помещений

Само назначение канальных кондиционеров заключается в том, чтобы кондиционировать воздух сразу в нескольких комнатах или помещениях в одном здании. Это осуществляется за счет прокладки отдельных воздуховодных магистралей от одного внутреннего блока. При этом нет необходимости монтировать в каждую комнату индивидуальный внутренний блок.

Скрытый монтаж

Снаружи остается только распределительная решетка, а весь корпус внутреннего блока будет скрыт за подшивным потолком. Это позволит не только сохранить полезное пространство, но и сохранить дизайн помещения.

Низкий шумовой показатель

Если монтаж осуществлен правильно, то внутренний блоки работают практически бесшумно при равномерном распределении воздуха. Диапазон шума можно сравнить с шепотом человека, который находится на удалении в 10 м.

Подмес свежего уличного

О данном преимуществе было сказано выше. Напомним, что многие модели способны добавлять к циркуляции до 30% свежего воздуха с улицы. Также система может быть совмещена с капитальной системой вентиляции, которой обеспечено помещение.

Цифровое и дистанционное управление

В заключение о преимуществах укажем, что управление данной системой осуществляется посредством дистанционного пульта. В некоторых случаях на стену монтируется выносной пульт. Цифровое оснащение позволяет «коннектить» кондиционер со смартфоном или планшетом.

Значение BTU и расшифровка маркировки

BTU/БТЕ – британская термоединица для измерения теплоэнергии. Величина определяет объем тепла, затраченного на подогрев одного фунта воды на 1° Фарингейта.

Именно эта единица выражает холодопроизводительность климатической техники и часто присутствует в маркировке изделий.

Соотношение между Вт и БТЕ/ч:

• 1 БТЕ/ч ≈ 0,2931 Вт, для удобства вычисления используют 0,3 Вт;
• 1 кВт ≈ 3412 БТЕ/ч.

Кондиционер – американское изобретение, где применяется западная система мер. Для практичности и наглядности отображения, холодопроизводительность было решено стандартизировать и выражать в круглых цифрах, например: 7000 БТЕ/ч, 9000 БТЕ/ч и т.д.

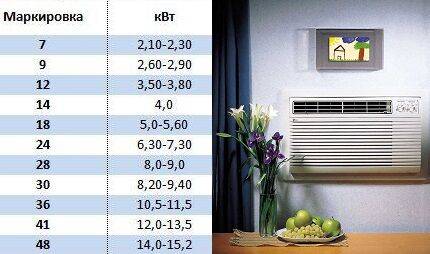

Модели сплитов носят соответствующие названия: «семерка», «девятка» и т.д. Так, кондиционер LG GO7АНТ относится к маломощным агрегатам – «семеркам». Его производительность составляет 2,1 кВт

Понимая цифровое обозначение в маркировке техники, получится приблизительно определить, на какое помещение рассчитан кондиционер.

Обогрев и другие функции

Функция обогрева точно не будет лишней в большинстве регионов России. За выбор кондиционера, который может работать при низких температурах, вы скажете себе спасибо в межсезонье, когда отопление ещё не включили, а в квартире уже похолодало. Кондиционер быстрее прогреет воздух, чем обогреватель, и при этом избавит жильцов от риска получить ожог.

Кондиционер Electrolux EACS-09HF/N3_21Y работает на обогрев при температуре до –15 °С

При выборе кондиционера с обогревом обратите внимание на минимальную рабочую температуру, то есть при каких показателях на улице устройство будет обогревать помещение. Есть модели, которые работают на обогрев только до –5 °С, а некоторые выручат и при –15 °С на улице

Конечно, второй вариант предпочтительнее. Если при этом есть функция авторазморозки наружнего блока, то вы сэкономите на вызове мастера, если детали заледенеют.

Осушение спасает, если в комнате избыточная влажность, что особенно часто бывает в жару. Этот режим поможет избежать образования плесени и неприятного запаха в квартире, а также поможет быстро высушить белье при высокой влажности воздуха.

Кондиционер Haier Pearl On/Off HSU-12HPL03/R3 с осушением

Ночной режим (Sleep, «Комфортный сон») актуален, если кондиционер стоит в спальне или детской. В этом режиме вентилятор включается на минимальные обороты, соответственно, работает очень тихо и не мешает спать. При этом устройство поэтапно поднимает либо опускает температуру до комфортной, чтобы вы не замерзли во сне или не перегрелись — зависит от режима, в котором запущен кондиционер.

Сплит-система Samsung AR09TSHYAWKNER Inverter с ночным режимом Good Sleep

Функция iFeel (Feeling и т.д.)подразумевает наличие температурного датчика не только на блоке, но и на пульте, который мы обычно кладем рядом с собой. При активации iFeel кондиционер ориентируется на показатели температуры с пульта и регулирует мощность таким образом, чтобы равномерно охладить помещение. Функция пригодится, если ваша кровать или рабочее место расположены так, что поток воздуха обходит их стороной.

Экономичный режим (Eco Operation, ECONAVI, Intelligent Eye и др.) дополнительно снижает энергопотребление благодаря использованию датчиков, которые определяют присутствие человека в комнате и в зависимости от этого регулируют температуру. Устройства с такими сенсорами стоят дороже, но в результате экономят электроэнергию, так что эко-режим будет не лишним.

Cплит-система Panasonic CS/CU-XZ25TKE Etherea Inverter с функцией ECONAVI

Регулируемые или качающиеся жалюзи (3D-поток и др.) тоже удобны, так как позволяют максимально точно настроить направление воздушного потока. Например, если вы часто переохлаждаетесь и простываете, с такой функцией можете направить поток под потолок. Особенно хорошо, если это можно сделать при помощи пульта ДУ. Продвинутые модели позволяют также направлять воздух вправо и влево, а не только вверх/вниз.

Кондиционер Mitsubishi Electric MUZ-LN25VG2-ER1 / MSZ-LN25VG2B-ER1 с Wi-Fi-модулем

На что еще обратить внимание?

• Турбо-режим позволяет быстро охладить или обогреть помещение на максимальной мощности — его наличие актуально, если у вас большая комната. Маленькую вы быстро охладите и в обычном режиме.
• Авторежим помогает поддерживать в помещении заданные параметры — они  или настраиваются пользователем (это удобнее, но дороже), или задаются системой.
• Функции для сна. Так,таймерпоможет, например, если вы боитесь замерзнуть ночью — можно настроить время отключения устройства. А если вам мешает спать даже небольшой свет, то ищите модель, у которой отключается информационный мини-дисплей на внутреннем блоке.
• Подсветка дисплея у пульта позволяет с комфортом пользоваться кондиционером в темноте — казалось бы, мелочь, но попробуйте постоянно подсвечивать пульт фонариком в смартфоне.
• Самоочистка позволяет избежать образования плесени и скопления бактерий внутри кондиционера – когда рабочий сеанс заканчивается, вентилятор сушит внутренний блок в течение небольшого промежутка времени, чтобы убрать влагу с теплообменника.
• Подключение к Wi-Fi позволяет управлять кондиционером удаленно через мобильное приложение. Есть устройства, для которых Wi-Fi-модуль является опцией и покупается отдельно. В принципе, это удобно, если вам нужно включать кондиционер заранее, например, до того, как вернетесь домой. В остальных случаях за эту опцию можно не переплачивать.

Принцип работы климатического агрегата

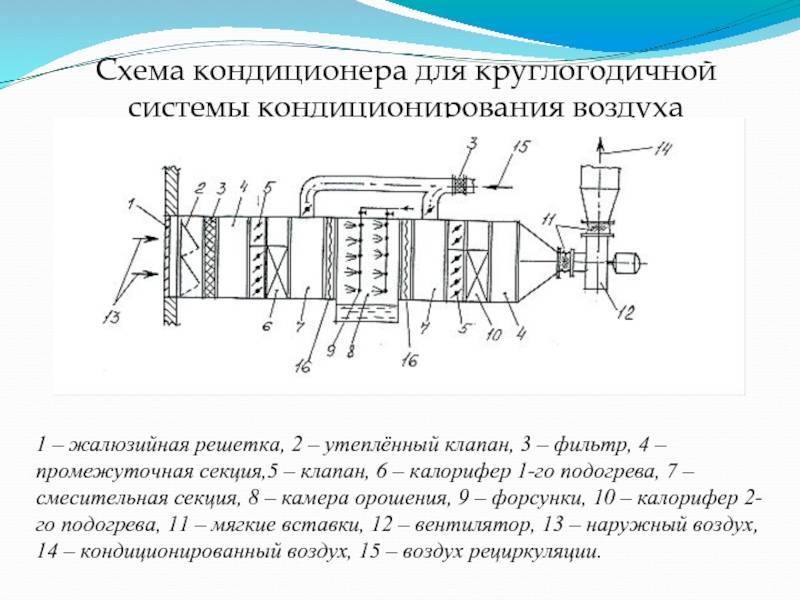

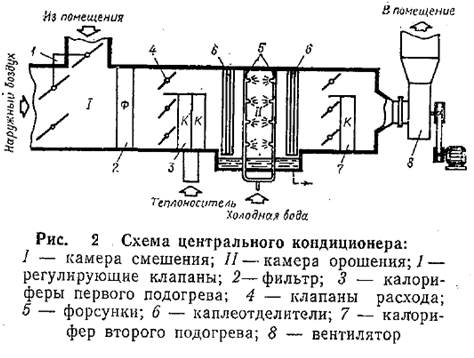

Центральные системы кондиционирования воздуха состоят из нескольких частей:

• Центральный кондиционер – многосекционный блок, осуществляющий забор и подготовку воздуха.
• Чиллер – холодильная установка, понижающая температуру хладагента (воды, гликолевой смеси).
• Фанкойл – теплообменник, установленный в помещениях для нагревания или охлаждения.
• Система воздуховодов – используется для перемещения воздушных масс.

Принцип работы центрального кондиционера:

1. Функционирующие вентиляторы затягивают уличный воздух в систему.
2. Выполняется очистка фильтрующими устройствами, удаляющая до 90% загрязнения и примесей.
3. Подготовленная воздушная масса увлажняется или осушается до заданных параметров.
4. По разветвленной системе воздуховодов кондиционированный воздух направляется в обслуживаемые помещения.
5. Центральный кондиционер с рециркуляцией смешивает в различных пропорциях приточный и вытяжной воздух. Комбинация сокращает расход электроэнергии на обработку уличного воздуха.

Как выбрать центральный кондиционер: 7 ключевых факторов

1. Размер помещения: Первым шагом является оценка помещения, которое требует охлаждения или обогрева. Правильный размер кондиционера важен для достижения оптимальной производительности. Слишком маленький кондиционер не сможет обеспечить достаточное охлаждение, а слишком большой будет перегружен и потреблять избыточную энергию.

2

Энергоэффективность: При выборе кондиционера обратите внимание на его энергоэффективность. Кондиционеры, имеющие высокий коэффициент энергоэффективности, потребляют меньше энергии, что позволяет сэкономить на электроэнергии и снизить затраты на энергообеспечение

4. Уровень шума: Уровень шума кондиционера может быть важным фактором, особенно если он будет установлен в спальне или в офисе. Инверторные кондиционеры обычно имеют более низкий уровень шума по сравнению с обычными моделями.

5. Качество фильтрации: Центральные кондиционеры с системой фильтрации воздуха помогут очищать воздух от пыли, пыльцы и других аллергенов, что особенно полезно для людей с аллергией или проблемами дыхания.

6. Удобство использования: Используйте кондиционер, который удобен в использовании и имеет интуитивно понятный интерфейс. Удобство настройки температуры и режимов работы может сделать ваше использование кондиционера более комфортным.

7. Гарантия и сервисное обслуживание: Приобретение центрального кондиционера — это долгосрочная инвестиция. Проверьте, какая гарантия представляется на выбранный кондиционер и наличие квалифицированного сервисного обслуживания в вашем регионе.

Учитывая эти 7 ключевых факторов, вы сможете выбрать наиболее подходящий центральный кондиционер для вашего дома или офиса, обеспечивая комфортное и энергоэффективное кондиционирование воздуха.

I. Исходные данные…………………………………………………………………………….2

Основные
исходные данные……………………………………………………………………2

Назначение
системы кондиционирования воздуха.…………………………………….2

Расчетные
параметры наружного и внутреннего воздуха для кондиционирования………………………………………………….…………………………..2

II. Расчёт воздушного
баланса и построение процесса кондиционирования воздуха с первой рециркуляцией…………..………………3

Тепловой
баланс помещения…………………….……………………………………………..3

Холодный
период…………………………………………..………………………………………3

Тёплый
период……………………………………………..……………………………………….4

I-d диаграмма для холодого
периода..………………..……………………………….…….6

I-d диаграмма для тёплого
периода..………………..……………………………………….7

III. Расчёт и подбор
воздухораспределителя
…………………………………………8

Исходные
данные для проектирования….……………………..…………………………..8

Схема
подачи воздуха веерной струёй.……………………………………………………..8

Подача
веерной струёй………………………………………………………………….….……8

IV.
Аэродинамический расчёт системы кондиционирования воздуха……11

Аэродинамический
расчёт системы………………………………………………………..11

Ведомость
коэффициентов местных сопротивлений..………………………………..11

Увязка
системы и подбор диафрагм……………………..…………………………………16

V. Расчёт форсуночной
камеры орошения
………………………………………….17

Расчёт
для тёплого периода……………………..…………..………………………………..17

Расчёт
для холодного периода…..……………..…………..………………………………..17

VI. Подбор оборудования
центрального кондиционера
………………………..19

Проверочный
расчёт воздухонагревателя..…………………………………………..…..19

Подбор
фильтра…………………………………………………………………………………..19

Подбор
камеры орошения..…….…………………………………………………………..…20

Подбор
вентилятора……….…….…………………………………………………………..….20

Схема
установки ЦККП….…….…………………………………………………………..…..22

VII.Расчёт холодильной машины…………….…………..……………..………………24

Список
использованной литературы…………………………………………………..25

I.
Исходные
данные

Основные исходные данные.

– Кинотеатр
с залами на 800 и 310 мест с расширенным составом         помещений

– Район
строительства г. Барнаул

– Здание
имеет 2 этажа высотой по 4 м каждый,

– Здание
имеет подвал высотой 3,7м. В нем располагаются: венткамера, холодильная
установка, тепловой пункт.

Назначение системы кондиционирования
воздуха и трассировка её воздуховодов в здании.

Система
кондиционирования воздуха с первой рециркуляцией организована в зрительном зале
на 800 мест (задано консультантом).

Расчетный
воздухообмен принят согласно и составляет 16000м3/ч.

Центральный
кондиционер располагается в вентиляционной камере.

Приточную шахту
выполняют прямоугольного сечения из кирпича.

Воздуховоды
системы кондиционирования воздуха выполняются прямоугольного сечения из
листовой стали.

Расчетные
параметры наружного и внутреннего воздуха для кондиционирования.


                                      Табл. №1

Параметры наружного воздуха
		ТП года (“Б”)	ХП года (“Б”)
1	Температура, °С	28,3	-39
2	Энтальпия, кДж/кг	55,7	-38,9
3	Влагосодержание, г/кг с.в.	10,6	0,1
4	Относительная влажность, %	44	100
5	Темп. мокрого термометра, °С	19,4	-39
6	Плотность, кг/м3	1,16	1,5
7	Удельный вес, Н/м3	11,38	14,71
Параметры микроклимата в помещении
		ТП года (опт)	ХП года (опт)
1	Температура, °С	22	21
2	Энтальпия, кДж/кг	45,3	36,9
3	Влагосодержание, г/кг с.в.	9,1	6,2
4	Относительная влажность, %	55	40
5	Темп. мокрого термометра, °С	16,1	13,1
6	Плотность, кг/м3	1,19	1,19
7	Удельный вес, Н/м3	11,67	11,67

 II. Расчёт
воздушного баланса и построение процесса кондиционирования воздуха с первой
рециркуляцией

2.1. Тепловой баланс помещения


                                                                  Табл. №2

	ТП года	ХП года
Поступления тепла от людей (320-мужчин, 320-женщин, 160-дети)
Явного тепла, Вт	60520	65504
Скрытого тепла, Вт	105803	106657
Полного тепла, Вт	45283	41153
Солнечная радиация, Вт	16670	–
Искусственное освещение, Вт	2381	2381
Система отопления, Вт	–	8015
Теплопотери, Вт	–	-8818
Избыточное тепло
Явного тепла, Вт	79571	67082
Полного тепла, Вт	124854	108235

Уровень шума и комфорт

При выборе центрального кондиционера важно учитывать его уровень шума, так как это может оказать значительное влияние на уровень комфорта в помещении. Шум от работы кондиционера может быть раздражающим и мешать сосредоточению, особенно если он расположен рядом с рабочим местом или спальней

Один из способов измерить уровень шума кондиционера — это децибелы (дБ). Обычно производители указывают значение уровня шума в децибелах для каждой модели кондиционера. Чем меньше значение, тем тише будет работать кондиционер.

Для улучшения комфорта можно также обратить внимание на наличие специальных функций, которые помогут снизить уровень шума. Например, некоторые модели центральных кондиционеров оснащены технологией «тихой работы», которая позволяет уменьшить шум от работы вентилятора или компрессора

При выборе центрального кондиционера также стоит учесть расположение его внутреннего блока. Если кондиционер будет установлен в спальне или в комнате, где важна тишина, лучше выбрать модель с минимальным уровнем шума или с возможностью регулировки скорости вращения вентилятора.

В общем, правильный выбор центрального кондиционера с учетом уровня шума позволит создать комфортные условия в помещении и избежать лишней нервозности и раздражения от шума работы кондиционера.

Выбор кондиционера для спальни

Когда речь идет о выборе кондиционера для спальни, в расчет следует принимать не мощность по охлаждению, а другой параметр кондиционера – уровень шума работающего устройства. Согласитесь, каждый хочет отдыхать в спальне, а не слушать надоедливое гудение. Если в гостиной, где шум менее критичен, с гулом от кондиционера еще можно смириться, то в спальне лучше его не иметь. Даже в ущерб мощности охлаждения.

Другими словами, при выборе модели кондиционера, прежде всего смотрите, есть ли у него тихий или ночной режим работы, и каков уровень шума этого тихого режима. Оптимальным считается уровень шума в 21 дБ(А) и ниже. Если же это значение превышает 28 дБ(А), шум становится слишком назойливым.

Отметим, что кондиционер в спальне работает обычно в вечерние и ночные часы, когда температура воздуха на улице заметно меньше, чем днем, поэтому можно выбирать менее мощные модели.

Выбор кондиционера для домов старых серий

Многоквартирные дома, построенные в советское время, имели один неприятный недостаток, влияющий на выбор кондиционера – проводка в квартирах рассчитывалась на максимальный ток, который не должен был превышать 10А. Поэтому в розетку в таких домах можно безопасно включать оборудование, рабочий ток которого не превышает 7А, что соответствует потребляемой мощности 2 кВт. Давайте только не будем путать потребляемую мощность и мощность охлаждения. Как правило, 2 кВт потребляемой мощности соответствуют 4.5 — 5 кВт мощности охлаждения.

Кондиционер в спальне работает обычно в вечерние и ночные часы, когда температура воздуха на улице заметно меньше, чем днем

Между тем, мощные кондиционеры потребляют ток выше 10А, что потенциально может привести к пожару из-за перегрева проводки. Это следует учитывать при выборе нужной модели кондиционера в первую очередь. К счастью, все кондиционеры в паспорте имеют указание на потребляемый ток.

Осложняет ситуацию и то, что в старых квартирах к одному кабелю подключается сразу несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных ним. Здесь следует быть очень внимательным.

Выбор кондиционера с обогревом

Если вы задумали купить кондиционер, лучше взять модель с обогревом. Дело в том, что по принципу действия кондиционер относится к тепловым насосам, т.е. каждый киловатт потраченного электричества даст хозяевам квартиры 3 — 4 кВт тепла. В отличие от других нагревательных приборов, например, тепловентиляторов.

Поэтому обогреваться с помощью кондиционера выгодно, но делать это можно только в межсезонье, когда температура за окном не опустилась ниже -8°С… -10°С. Есть и хорошая новость – согласно оценкам, наиболее некомфортно бывает в квартире как раз осенью, когда отопление еще не включили, а за окном уже довольно холодно. Именно в таких условиях и может помочь кондиционер с обогревом.

Щиты автоматизации системы кондиционирования

Щиты автоматизации являются средством, предназначенным для управления системой кондиционирования и вентиляции. Основным элементом щита управления является микропроцессорный контроллер. Контроллеры систем автоматики, выпускаются свободно программируемыми, что позволяет их использовать в системах разного масштаба и назначения.

При подключении датчиков к щиту автоматизации системы кондиционирования учитывают тип сигнала, передаваемого преобразователем – аналоговый, дискретный или пороговый. Модули расширения, управляющие приводами устройств, выбирают с учетом вида управляющего сигнала и протокола управления.

После программирования контроллер выводит систему на заданные параметры и временной цикл работы, далее система может функционировать, в полностью автоматическом режиме осуществляется:

• Анализ полученных от датчиков показаний, обработка данных и внесение в работу оборудования корректировок для поддержания заданных параметров среды внутри в помещении;
• Вывод информации о системе опратору;
• Слежение за работой и состоянием оборудования кондиционирования с выводом информации на индикационные табло;
• Защиты оборудования от короткого замыкания, перегрева, избегания неправильных режимов работы, и т.п.;
• Контроль своевременной замены фильтров и прохождения техобслуживания.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Преимущества

Положительных возможностей у канальных кондиционеров много, все они будут перечислены далее. Но следует помнить, что ошибки в монтаже могут свести их на нет.

Обслуживание сразу нескольких помещений

Само назначение канальных кондиционеров заключается в том, чтобы кондиционировать воздух сразу в нескольких комнатах или помещениях в одном здании. Это осуществляется за счет прокладки отдельных воздуховодных магистралей от одного внутреннего блока. При этом нет необходимости монтировать в каждую комнату индивидуальный внутренний блок.

Скрытый монтаж

Снаружи остается только распределительная решетка, а весь корпус внутреннего блока будет скрыт за подшивным потолком. Это позволит не только сохранить полезное пространство, но и сохранить дизайн помещения.

Низкий шумовой показатель

Если монтаж осуществлен правильно, то внутренний блоки работают практически бесшумно при равномерном распределении воздуха. Диапазон шума можно сравнить с шепотом человека, который находится на удалении в 10 м.

Подмес свежего уличного

О данном преимуществе было сказано выше. Напомним, что многие модели способны добавлять к циркуляции до 30% свежего воздуха с улицы. Также система может быть совмещена с капитальной системой вентиляции, которой обеспечено помещение.

Цифровое и дистанционное управление

В заключение о преимуществах укажем, что управление данной системой осуществляется посредством дистанционного пульта. В некоторых случаях на стену монтируется выносной пульт. Цифровое оснащение позволяет «коннектить» кондиционер со смартфоном или планшетом.

Формула расчета мощности кондиционера

Условно рассчитать мощность кондиционера можно, разделив площадь помещения на 10. Полученная величина и будет необходимой мощностью охлаждения в кВт. Это расчет для пустого помещения, без людей и техники. Также в данном расчете не учтена площадь и ориентация оконных проемов, площадь стен, полов и потолков. Человек, в зависимости от его деятельности в помещении, может выделять 0,1–0,3 кВт, компьютер — 0,3 кВт. Тепловую мощность остальной техники можно оценить как 50% от ее паспортной мощности. Мощность теплового излучения от людей и техники надо прибавить к условно рассчитанной мощности кондиционера. Этот расчет будет более близок к реальности.

Уточнения в расчет с учетом дополнительных параметров

Если вы хотите определить мощность кондиционера точнее, помимо теплового излучения от людей и техники, необходимо учесть и другие виды теплопритоков. В этой связи формула расчета мощности усложняется:

Q = Q1 + Q2 + Q3, где

• Q1 — это мощность кондиционера для пустого помещения с учетом окон. Она рассчитывается по формуле Q1 =S x h x q/ 1000. Здесь S — площадь помещения, h — высота потолков, q — коэффициент освещенности помещения. Коэффициент освещенности принимается q = 30 для затененных помещений, 35 — для средней освещенности помещений, 40 — для хорошо освещенных помещений;
• Q2 — сумма теплопритоков, идущих от человеческих тел, 0,1–0,3 кВт на человека;
• Q3— сумма теплопритоков, идущих от бытовой техники, 0,2–0,5 кВт на единицу техники.

Этот расчет мощности кондиционера будет верным при среднем размера окна, равном 2-м кв. метрам. При большем остеклении к расчетной мощности следует прибавить 200–300 Вт при сильной инсоляции и 100–200 Вт при средней или низкой освещенности помещения.

Кондиционер выбирается мощностью в диапазоне от -5% до +15% от расчетной.

Пример расчета мощности кондиционера

Допустим, есть квартира площадью 32 кв. метров с высотой потолка 2,5 метра. На этой площади живет один человек, который не занимается спортом в домашних условиях и у которого есть компьютер, телевизор и маленький холодильник. Окна выходят на солнечную сторону, компьютер и телевизор одновременно не работают. Какой мощности нужен кондиционер в этих условиях?

По вышеприведенной формуле рассчитываем теплопотоки, принимая q=40.

Q1 = S x h x q / 1000 = 32 х 2,5 х 40/1000 = 3,2 кВт.

Q2 = 0,1 кВт, поскольку человек ведет спокойный образ жизни.

Для расчета Q3 берем мощность теплопотока от компьютера как большую. Это 0,3 кВт. От холодильника обычно исходит 30% тепла. Если холодильник маленький, его мощность составляет около 0,165 кВт.

Q3 = 0,3 кВт + 0,165кВт х 0,3 = 0,35 кВт

Итого, расчетная мощность кондиционера составит:

Q = Q1 + Q2 + Q3 = 3,2 кВт + 0,1 кВт + 0,35 кВт = 3,65 кВт

Таким образом, выбрать мощность кондиционера для данных условий можно в интервале от 3,14 кВт до 3,80 кВт.

Расчет потребления электроэнергии кондиционером

Бытует ошибочное мнение, что эксплуатация кондиционера связана с большими энергозатратами. Энергопотребление кондиционера расходуется на перемещение тепла из комнаты в окружающее пространство, на улицу. Таким образом, уровень холодильной мощности может троекратно превышать уровень потребляемой электроэнергии в зависимости от класса энергоэффективности кондиционера. Энергоэффективные кондиционеры стоят дороже, но они выгоднее в плане оплаты счетов за электроэнергию. Выбор мощности кондиционера, таким образом, зависит от вопросов энергопотребления, но не так сильно, как принято считать.

www.kp.ru

Недостатки

К недостаткам можно отнести два фактора, которые могут в конечном итоге сказаться на целесообразности выбора между VRF и чиллер-фанкойлами.

Высокая стоимость

Установки VRF значительно дороже обычных сплит систем, это объясняется качеством исполнения, оснащением высокочастотной электроникой и дополнительными опциями. Кроме того, в VRF-системах используются более мощные и производительные компрессоры.

Сложное проектирование и монтаж

Для установки VRF систем учитываются инженерные особенности помещения, его площадь. Все параметры выявляют ряд требований для проектировки изделия. К монтажу и подключению следует привлекать квалифицированных специалистов, – в итоге все это также сказывается на окончательной стоимости запуска в работу VRF.

На сегодняшний день VRF-системы – это самая вершина в качественном и функциональном понимании среди климатических систем различного рода и назначения. Они обеспечивают высокой уровень эффективности, надежности и комфорта.

Впрочем, все эти сложности – это лишь по отношению к сплит-системам. В сравнении с системой чиллер-фанкойл как проектирование, так и монтаж, да и стоимость VRF заметно проще и ниже.

Управление

Управляется установка при помощи автоматической системы микропроцессоров. В выбранном месте устанавливается пульт контроля секций. Он также выполняет ряд функций.

1. Контроль температурных показателей.
2. Вентилирование. Происходит процесс забора и циркуляции воздуха без повышения или понижения его температуры.
3. Регулировка частоты вращения ротора.
4. Устанавливает периодичность включения или выключения системы, задает функцию автономной работы центрального кондиционирования (таймер).
5. Выбор режима работы различных составляющих (секций), всей системы.
6. Работа центральной климатической системы в автономном режиме. Настройки производятся сразу после монтажа оборудования и не изменяются в течение всего периода эксплуатации.

При использовании оборудования в нескольких помещениях существует возможность установки оптимальных температурных показателей в каждом из них. Это осуществляется путем регулировки заборного воздуха зональным клапаном.

Использование воздуха

По количеству используемого уличного воздухопотока центральные установки кондиционирования делятся на прямоточные, рециркуляционные, с частичной рециркуляцией.

Прямоточные

Отличаются использованием только наружного воздухопритока. Свежий поток забирается с улицы, проходит через систему фильтрации, дезодорирования, дезинфекции, увлажнения и т.д. По сети трубопроводов подается внутрь помещения в необходимом количестве. Применяется, когда повторное использование отработанного воздуха по определенным причинам невозможно:

• выделение токсичных паров от химических веществ, образование газов ядовитых жидкостей и т.д.;
• большое количество пыли, мелкодисперсной взвеси различных твердых веществ;
• болезнетворные бактерии, микроорганизмы, попадание которых в обработанный воздухопоток строго исключено;
• остаток в воздушных массах неприятных, резких запахов;
• испарения, выделение паров взрыво-, пожароопасных веществ.

Рециркуляционные

Представляют собой замкнутую сеть воздуховодов, по которой циркулирует один и тот же воздушный поток. Он забирается из помещения, очищается, осушается или увлажняется. Затем, обработанный, вновь поступает внутрь кондиционируемого пространства.

Использование рециркуляционной системы возможно, когда воздушные массы не насыщаются вредными, взрывоопасными парами, крупнодисперсной пылью, резкими запахами. Требуется лишь регуляция температурного, влажностного показателя. Свежий воздухоприток не требуется, либо компенсируется за счет других систем.

В случаях, когда невозможно обеспечить свежий приток, систему полной рециркуляции можно использовать при условии оснащения ее дополнительным оборудованием грубой очистки, более тонкой воздушной фильтрации. Это значительно увеличивает стоимость всей системы, что целесообразно только при невозможности установить другие варианты кондиционирования.

Чаще всего схемой полной рециркуляции оснащаются техпомещения с установленным производственным оборудованием, выделяющим большое количество тепла.

С частичной рециркуляцией

Предполагает одновременное использование наружного воздухопотока с рециркуляционным. Наиболее гибкая схема кондиционирования, которая может работать в трех режимах: прямоточном, полной рециркуляции, частичной рециркуляции в зависимости от требуемых показателей, качества наружного воздухопотока.

Применение подразумевает соблюдение некоторых условий:

• рециркулируемый воздухопоток не содержит вредных химических, токсичных испарений;
• объем вытяжного потока больше приточного;
• наружные воздушные массы по температурно-влажностным показателям должны приближаться к необходимым параметрам для притока. Иначе кондиционирование будет осуществляться по схеме полной рециркуляции с регулированием воздушного газового состава дополнительным оборудованием;
• минимальное количество свежего воздухопотока определяется санитарными нормами;
• степень добавления уличного воздушного потока зависит от его температуры, уровня влажности, которые должны максимально соответствовать требуемым параметрам.

Данные устройства делятся:

• центральные установки кондиционирования с первой рециркуляцией. Свежий воздух смешивается с рециркуляционным до камеры орошения. Это уменьшает расходы на обогрев, охлаждение подаваемого воздухопритока;
• центральные установки кондиционирования со второй рециркуляцией. Добавление уличного потока к рециркуляционному после камеры орошения.

Приточная вентиляция

• Input power — 115 W
• Input current — 0.874 A
• Air flow — max 979 m³/h
• Motor type — EC

Как я выбирал вентилятор:

• номинальный поток на квартиру планируется 200 м3 до 400 м3
• потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
• общие потери на сети составляли около 150 Па
• итого мне нужно 400 м3 при внешнем давлении 400 Па

Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.

Фото монтажа:

• перед вентилятором стоит фильтр грубой очистки и шумоглушитель
• после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
• далее стоит канальный подогреватель и еще один шумоглушитель
• в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)

Терморегуляторы

Терморегуляторы являются элементом управления системы и бывают механическими и электронными. С помощью терморегулятора пользователь может устанавливать условия, которые он считает комфортными

Механические терморегуляторы. Они состоят из термической головки (чувствительного элемента) и клапана. При изменении температуры воздуха в охлаждаемом помещении чувствительный элемент реагирует на это и перемещает шток клапана регулятора. Таким изменением хода осуществляется регулирование подачи холодного воздуха.

Электронные терморегуляторы. Это автоматические устройства, пульты управления, которые обеспечивают поддержание заданной температуры в помещении. В системе охлаждения воздуха они автоматически управляют внутренним блоком (изменяя расход хладагента или частоту вращения вентилятора), целью их работы является созданием в помещении температурного режима, заданного пользователем.

Механический и электронный воздушные терморегуляторы отличаются только способом задания температуры. Механизм управления температурой у них идентичен – по сигналу, передаваемому по кабельной линии. В этом их отличие от регуляторов на радиаторных батареях.

Терморегуляторы

Терморегуляторы являются элементом управления системы и бывают механическими и электронными. С помощью терморегулятора пользователь может устанавливать условия, которые он считает комфортными

Механические терморегуляторы. Они состоят из термической головки (чувствительного элемента) и клапана. При изменении температуры воздуха в охлаждаемом помещении чувствительный элемент реагирует на это и перемещает шток клапана регулятора. Таким изменением хода осуществляется регулирование подачи холодного воздуха.

Электронные терморегуляторы. Это автоматические устройства, пульты управления, которые обеспечивают поддержание заданной температуры в помещении. В системе охлаждения воздуха они автоматически управляют внутренним блоком (изменяя расход хладагента или частоту вращения вентилятора), целью их работы является созданием в помещении температурного режима, заданного пользователем.

Механический и электронный воздушные терморегуляторы отличаются только способом задания температуры. Механизм управления температурой у них идентичен – по сигналу, передаваемому по кабельной линии. В этом их отличие от регуляторов на радиаторных батареях.
