Как рассчитать количество секций радиатора

Расчёт биметаллических радиаторов для 1 м2 самостоятельно

Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.

Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.

Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м2. Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м2 в вашей комнате при стандартной высоте потолков.

Как рассчитать количество секций

Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м2.

Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;

Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м2.

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м2, составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

Пример расчёта количества секций

Пример расчёта количества секций

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

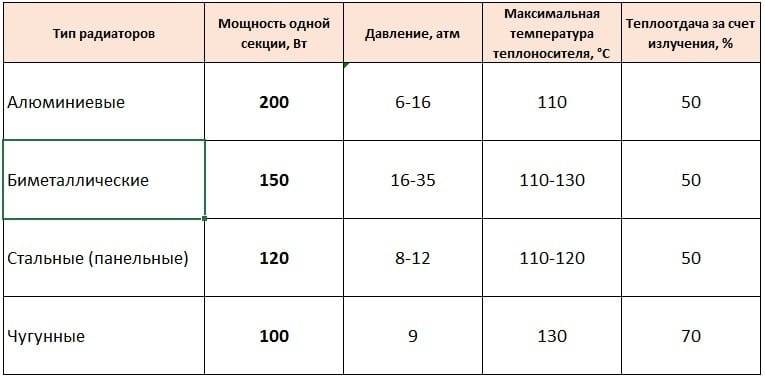

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

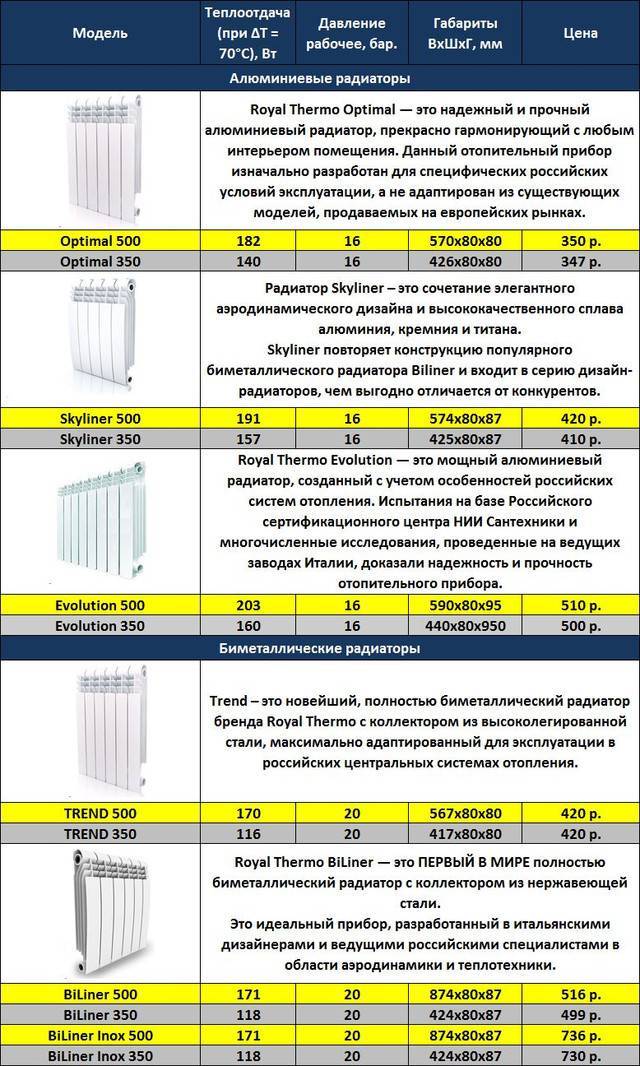

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

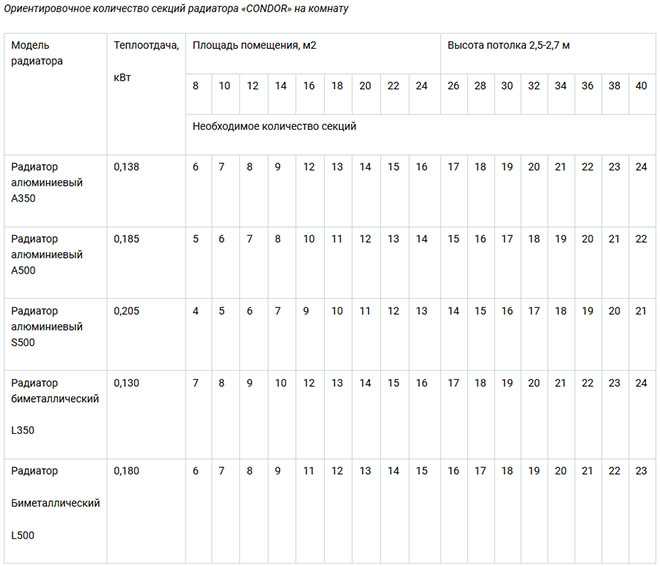

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

• биметаллическая секция обогреет 1,8 м2;
• алюминиевая — 1,9-2,0 м2;
• чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

• биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м2 / 2 м2 = 8 шт.
• чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Как правильно рассчитать необходимое количество радиаторов отопления

Расчет количества радиаторов отопления производят исходя из следующих данных: 41 Ватт тепловой мощности на 1 куб.м. при наличии в помещении по одному: окну, двери, внешней стены, т.е. стандартных условий.

Рассчитаем, например, количество радиаторов для комнаты размерами 3х4 м высотой потолка в 2,7 м. Прежде всего, определим объем комнаты: 3х4х2,7=32,4 м3 Затем найдем тепловую мощность, умножением найденного объема на 41 – 32,4*41 = 1328,4 Ватт. Если, допустим, теплоотдача от одной секции нового радиатора 180 Ватт, можно без труда рассчитать и требуемое количество радиаторов: 1328,4:180 = 6,3 (7 – после округления). Для обогрева выбранного помещения нужно 7 секций радиаторов, каждая по 180 Ватт.

Нужно учитывать следующее: если помещение не закрывается дверью, при расчете суммируют площади самого и соседнего помещений. Этот расчет производится для принятой средней температуры теплоносителя 70˚ С, более низкая температура требует соответственного увеличения количества секций. Если в комнате установлен стеклопакет, то количество секций уменьшается, т.к. он снижает потери тепла, примерно, на 15-20%.

В случае угловой комнаты, ее теплопотери увеличиваются на 20%. На теплопотери, а значит и на количество секций, влияет этажность, степень утепления стен, декоративные панели на радиаторах (только они могут привести к потере теплоотдачи на 20-30%).

Если уже установленные в комнате чугунные батареи необходимо заменить на другой какой-то вид радиаторов, то их количество можно подсчитать очень легко, поскольку у чугунных радиаторов постоянные теплоотдача (150 Вт) и межосевое расстояние (600 мм): количество секций чугунных батарей умножают на 150 Вт и делят на теплоотдачу одной секции нового радиатора. Затем можно сделать необходимые поправки на холод и жару.

Для более точных расчетов используется формула расчета количества радиаторов отопления .

Есть несколько подходов к вычислению количества радиаторов отопления. стандартный, примерный («на глаз»), объемный.

В соответствии со «СНП» на 1 кв.м. нужно 100 Ватт теплоотдачи радиатора отопления. Тогда мощность вычисляют по формуле.

P = мощность одной секции радиатора, S = площадь отапливаемого помещения.

Допустим, что площадь помещения составляет 25 кв.м. а мощность одной секции радиатоpа 180 Ватт, тогда:

25х100:180=13,9, т.е. понадобится 14 секций.

Если помещение угловое или находится в торце, полученное число нужно еще помножить на коэффициент 1,2.

Поскольку радиаторы изготавливаются массово, и у них – стандартные размеры, то принято считать, что при высоте потолка в 2,7 м на 1,8 кв.м. нужна одна секция. Скажем, для комнаты площадью 25 кв.м. понадобится – 25 :1,8=13,9 т.е. 14 секций. При мощности менее 50Ватт этот способ не рекомендуется применять из-за больших погрешностей.

При этом способе расчет ведется на основе объема помещения. Известно, что секция радиатора, имеющая мощность 200 ватт, может обогреть 5 куб.м. Если размеры комнаты будут 4х5х2,7, то 4х5х2,7:5=10,8, т.е. для такой комнаты нужно купить 11 секций мощностью 200 Ватт.

Чтобы при расчете оценить все условия в полном объеме лучше обратиться к специалистам.

Лучшие биметаллические радиаторы

Прочность, долговечность и высокая теплоотдача — главные преимущества биметаллических отопительных устройств. Многообразие предложений на рынке заставляет искать ответ на вопрос, какие из них лучшие.

Конвекторные радиаторы отопления

Хорошим вариантом для обогрева жилых и общественных помещений выступают отопительные приборы конвекторного типа. Для достижения максимального результата в процессе работы необходим грамотный их монтаж.

Как закрыть батарею отопления

Не совсем эстетичный внешний вид радиаторов отопления может подпортить впечатление от общего вида помещения. Использование специальных экранов помогает решить проблему. Но нужно учитывать некоторые детали.

СНиП и основные предписания

Сегодня можно назвать огромное количество СНиПов, которые описывают правила проектирования и эксплуатации отопительных систем в различных помещениях. Но наиболее понятным и простым является документ «Отопление, вентиляция и кондиционирование» под номером 2.04.05.

В нем подробно описаны следующие разделы:

1. Общие положения, касающиеся проектирования систем отопления
2. Правила проектирования систем отопления зданий
3. Особенности прокладки труб отопительной системы

Монтировать радиаторы отопления необходимо также согласно СНиП под номером 3.05.01. Он предписывает следующие правила монтажа, без которых произведенные расчеты количества секций окажутся малоэффективны:

1. Максимальная ширина радиатора не должна превысить 70% от аналогичной характеристики оконного проема, под которым он устанавливается
2. Радиатор должен крепиться по центру оконного проема (допускается незначительная погрешность – не более 2 см)
3. Рекомендуемое пространство между радиаторами и стеной – 2-5 см
4. Над полом высота не должны быть более 12 см
5. Расстояние до подоконника от верхней точки батареи – не менее 5 см
6. В иных случаях для улучшения теплоотдачи поверхность стен покрывают отражающим материалом

Следовать таким правилам необходимо для того, чтобы воздушные массы могли свободно циркулировать и сменять друг друга.

Читайте так же, наш сравнительный обзор различных видов радиаторов отопления

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

• N — количество секций (с округлением до ближайшего целого числа);
• S — площадь комнаты, м²;
• Q —тепловая мощность одной секции, Вт.
• K1…K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

• 0,8 – помещение внутреннее;
• 1,0 – комната с одной наружной стеной;
• 1,2 – помещение угловое — две перегородки с улицей;
• 1,4 – три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

• 1,1 – наружные стены ориентированы на восток или север;
• 1,0 – стены комнаты «смотрят» на запад или юг.

К3 – на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

• 1,27 – наружная стена не утеплена;
• 1,0 – перегородки комнаты в два кирпича без утеплителя;
• 0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

1. Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

• h – толщина слоя, м;
• λ – коэффициент теплопроводности одного слоя.

1. Полученные значения сопротивлений всех слоев суммируются.
2. Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 – на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

• 1,5: Тср ≤ -35°C;
• 1,3: -30 °C ≥Тср > -35 °C;
• 1,2: -25°C≥ Тср > -30 °C;
• 1,1: -20°C≥ Тср > -25 °C;
• 1,0: -15°C≥ Тср > -20 °C;
• 0,9: -10°C≤ Тср > -15 °C;
• 0,7: Тср > -10 °C.

К5 – коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

• 1,0: H < 2,7 м;
• 1,05: 2,7 м ≤ H < 3,0 м;
• 1,1: 3,0 м ≤ H < 3,5 м;
• 1,15: 3,5 м ≤ H < 4,0 м;
• 1,2: H ≥ 4,0 м.

К6 – на тип помещения, расположенного выше

Величина коэффициента К6 равна:

• 1,0 – сверху комнаты — неутепленный чердак или крыша;
• 0,9 – выше помещения — утепленный чердак;
• 0,8 – верхнее помещение — отапливаемое.

К7 – на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

• 1,27 – деревянные окна с двойным остеклением;
• 1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
• 0,85 – окна со стеклопакетом, число камер больше одной.

К8 – на площадь остекления

Расчет коэффициента К8:

1. Вычисляют суммарную площадь всех окон в комнате.
2. Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

• 0,8: 00,1;пр
• 0,9: 0,110,2;пр
• 1,0: 0,210,3;пр
• 1,1: 0,310,4;пр
• 1,2: 0,410,5.пр

К9 – на схему подключения радиаторов

Значение коэффициента К9 равно:

• 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
• 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
• 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
• 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
• 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
• 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 – на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

• 0,9: подоконник сверху радиатора и экран отсутствуют;
• 1,0: сверху прибора расположена полка или подоконник;
• 1,07: радиатор утоплен в стеновой нише;
• 1,12: имеется подоконник и экран;
• 1,2: прибор полностью закрыт декоративной панелью.

Расчет тепловой мощности радиаторов отопления

Радиаторы отопления настолько привычные и настолько же важные элементы системы отопления, что без них невозможно представить современное жилье. Делая замену старых радиаторов на новые, либо устанавливая радиаторы другого типа мы сталкиваемся с рядом вопросов – как правильно рассчитать мощность,количество секций и выполнить монтаж радиаторов отопления. Безусловно лучше специалиста это не сделает никто, но хотя бы быть немножко информированным в этом вопросе, понимать и уметь выполнить расчет самому никогда не будет лишним, тем более ничего сложного в этом нет.

Главная задача любых радиаторов – это компенсация своей теплопередачей теплопотерь отапливаемого помещения.

Итак, произведем расчет мощности радиаторов двумя простыми способами.

Расчет мощности радиаторов (упрощенный способ)

(в расчет заложена средняя высота помещения 3 метра)

Компенсацию теплопотерь можно выразить так – каждые 10 м² обогреваемой площади помещения соответствует 1 кВт мощности радиатора (или 1 м 2 =100 Вт). Данный показатель необходимо умножить на коэффициент 1,45 (в него заложены возможные утечки тепла через окна, не утепленные стены и т. д.) – для быстрого просчета данная формула вполне подходит.

Произведем расчет мощности радиаторов на примере комнаты и размером (5м * 4 м).

20м2 *100 Вт = 2000 Вт.

2000Вт *1,45 = 2900 Вт.

Расчет мощности радиаторов (продвинутый способ)

(более точный учитывается фактическая высота помещения)

Произведем расчет мощности радиаторов на предыдущем примере.

1. Вычисляем объем помещения (V), перемножая длину, ширину и высоту (в метрах).

5м*4м*3м = 60м3 – получаем V помещения в м3.

2. Для нагрева одного кубометра в доме стандартной планировки (с деревянными окнами с не утепленными стенами и т. д.) в климатической зоне европейской части России, Украины и Беларуси, требуется 41Вт на 1м3 тепловой мощности.

Вычислим, какая мощность потребуется, для этого перемножим объем V и цифру 41:

V * 41=60м3 *41Вт = 2460 Вт.

3. Вычисленную мощность необходимо умножить на коэффициент теплопотерь, который составляет 1,2.

2460 Вт*1,2= 2952 Вт

Вычисленная цифра – это мощность теплоотдачи, которая должна быть у радиаторов, чтобы обогреть комнату.

Определяем количество радиаторов

Количество радиаторов должно соответствовать количеству окон в помещении.

В нашем примере, если вкомнате два окна, то нужны два радиатора мощностью

2952Вт х 2 = 1476 Вт

У каждого производителя радиаторов мощность теплопередачи разная, поэтому нужно исходить из конкретных цифр.

Если устанавливаются чугунные радиаторы (мощность каждой секции для радиатора МС- 140 составляет 160 Вт), то необходимо два радиатора по 9 секций

Если устанавливаются стальные панельные радиаторы 22-го типа, то данной мощности соответствует радиатор размером 500*800 мм. – т.е. нужны два радиатора таких размеров. Если в помещении одно окно, нужен один панельный радиатор 22-го типа размером 500*1600 мм.

Следует также учитывать важный момент – устанавливая более мощные радиаторы, мы снижаем нагрузку на котел отопления, поэтому лучше поставить радиатор с количеством секций на одну больше, а у панельных на один размер больше (обычно у стальных панельных радиаторов размеры идут с шагом 100 мм.).

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Как выполнить расчет количества батарей отопления в частном доме

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Методы расчёта мощности

Для определения значений используют 4 формулы:

1. По линейным габаритам комнаты. Для этого нужно измерить её длину и ширину. По строительным нормам и правилам на каждые 10 квадратных метров необходим 1 кВт, поэтому площадь делят на 10. Этот вариант менее точен, поскольку не учитывает один важный показатель, учтённый в следующем вычислении.

1. По полным габаритам, для расчёта которых также нужно измерить высоту помещения. СНиП предлагает умножить объём квартиры на 41 Вт. Так, для помещения 60 квадратов мощность равна: 60 * 2,7 * 41 = 6642 Вт.
2. По конструкционным особенностям. Этот расчёт аналогичен предыдущему, но учитывает детали:

• за каждое окно добавляют 0,2 кВт;
• за двери — по 0,1 кВт;
• сумму умножают на 1,3, когда квартира находится в углу;
• на 1,5 если считают мощность для частного дома;
• вспоминают «поправку», которая зависит от географического расположения объекта.

1. Комплексный расчёт учитывает то же, что и конструкционный, а также:

• толщину и материал утеплителя;
• из чего сделаны пол, стены, потолок;
• вентиляцию помещения, если есть.

Последний метод расчёта сложен, но даёт наиболее точный результат. Для вычислений рекомендуется пригласить специалиста. Он самостоятельно определит вид труб и радиаторов, которые следует разместить в определённой отопительной системе.

Справка. Лишь определив необходимую мощность, переходят к подсчёту количества секций батареи для обеспечения устойчивой работы и комфортных условий.

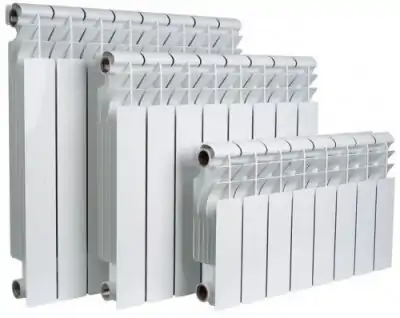

Как рассчитать количество секций радиатора по площади помещения

Усреднённые значения представлены в следующей таблице.

Модель алюминиевого радиатора	Теплоотдача, Вт	Площадь помещения, кв. м.(при высоте 2,7 м)
5,5	7	8,5	10	13	16	19	21	23	25	27	29	32	35	36,5	38	40
Необходимое количество секций
А350	150	6	7	8	9	11	12	13	15	16	17	18	19	20	20	21	22	23
А500	185	3	4	5	7	8	8	9	11	12	13	14	15	15	16	17	18	19

При использовании моделей за буквами Л необходимо добавить соответственно по 3 и 2 части к аналогичным значениям таблицы.

Принцип расчёта заключается в простой формуле:

K = Q/N, где

• Q — общая теплоотдача системы отопления.
• N — одной секции.

Например, при использовании А500 и общем значении мощности в 3515 Вт, количество секций составит: 3515/185 = 19. Несмотря на простоту расчёта, он не идеально точен. Желательно учитывать несколько тонкостей:

• Полученные дробные числа округляют вверх: лучше иметь избыток, чем недостаток.
• Следующее замечание касается исключительно частных домов. В паспорте алюминиевого радиатора значение напора рассчитаны для 70, реже 60 °C, что указано в документе. Нужно учитывать, что рабочая температура будет на 20 °C выше. В зданиях монтируют систему отопления, непригодную для подобных значений, поэтому эффективную теплоотдачу обязательно пересчитывают. Рекомендуется обратиться к специалисту, который учтёт все факторы.
• В многоквартирных домах воду нагревают до меньших показателей, из-за чего требуется большее количество секций.
• Рабочая мощность также зависит от способа включения радиатора в обвязку. Для батарей от 12 частей рекомендуется диагональная, а для остальных — боковая.

Расчёт необходимого числа секций радиатора — один из важнейших шагов в подготовке к созданию отопления. Это особенно сильно касается многоквартирных строений, в которых вычисления проводят для каждого помещения отдельно.
