Токовые нагрузки в сетях с постоянным током
При расчете токовой нагрузки в сети с постоянным током ориентируются по одножильному кабелю. Напряжение такого тока составляет 12 В. Расчет нагрузки провода, через который подключается лампочка на 0,1 кВт (к примеру, в передней фаре машины), выглядит так:
I = P/U = 100/12 ~ 8,35 А.
После этого нетрудно рассчитать сопротивление:
R = U/I = 12/8,35 = 1,44 Ом.
В таблице найдите удельное сопротивление меди, из которой производятся жилы современных проводников. Также предположите, что длина кабеля составляет 2 м. Воспользуйтесь формулой, указанной в разделах выше, чтобы получить площадь сечения подходящего провода:
S = (ρ*L)/R = (1,68*10-8*2)/1,44 = 1,2 кв. мм.
Выбор сечения кабеля для сетей постоянного тока
Изучая ПУЭ, можно отыскать бессчетное количество таблиц, в которых определена токовая нагрузка для сетей переменного тока с одно- и трехфазными цепями. Поэтому выполнять такие сложные расчеты необязательно.
Какие есть примеры?
Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты. Следует знать о различиях алюминиевого и медного провода
Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет допустимой силы тока по нагреву жил
Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки
Допустимые температуры нагрева токопроводящих жил кабелей
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача
Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.

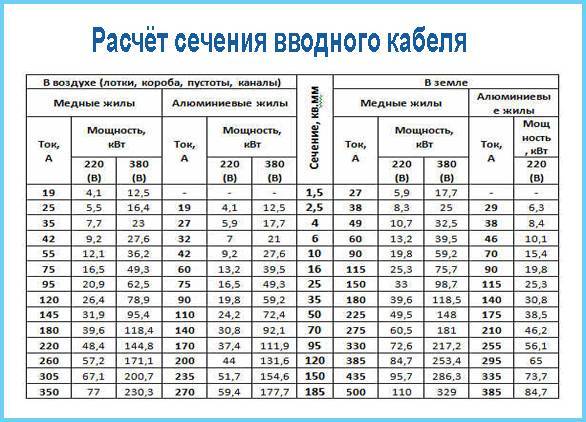

Расчет сечения кабеля по мощности: таблица с важными характеристиками
Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается
Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока
При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

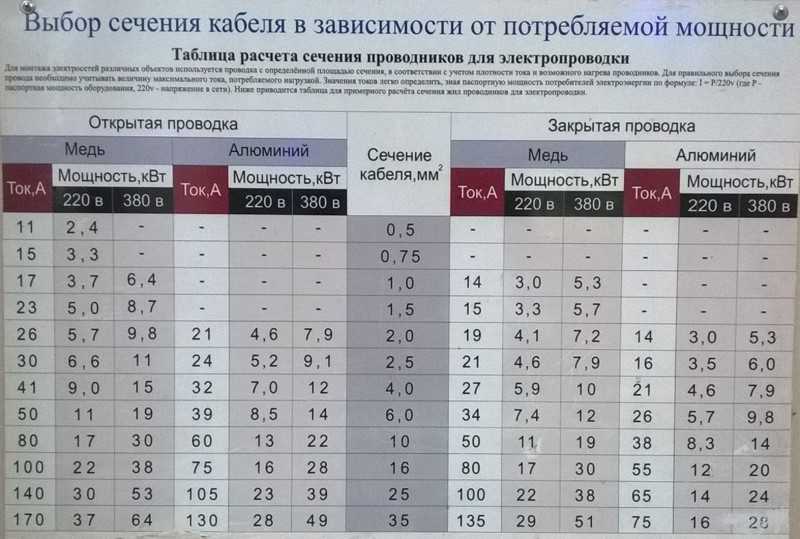

Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
В таблице показано, как проводить расчеты, зная технические характеристики
Расчет по нагрузке
Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Особенности потребления тока

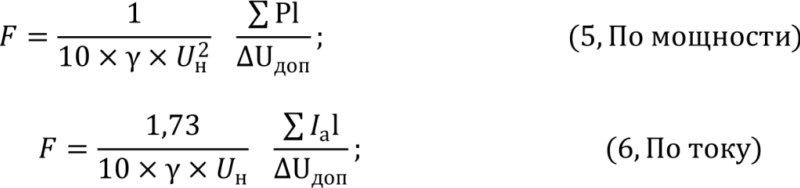

Расчет по длине
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Применение таблицы помогает узнать значение сечения кабеля по длине
Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
| Диаметр проводника, мм | Сечение кабеля, мм.кв. |
| 0,80 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1,0 |
| 1,38 | 1,5 |
| 1,60 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
| 7,98 | 50,0 |
| 9,44 | 70,0 |
| 11,00 | 95,0 |
| 12,36 | 120,0 |
| 13,82 | 150,0 |
| 15,35 | 185,0 |
| 17,48 | 240,0 |
| 19,54 | 300,0 |
| 22,57 | 400,0 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

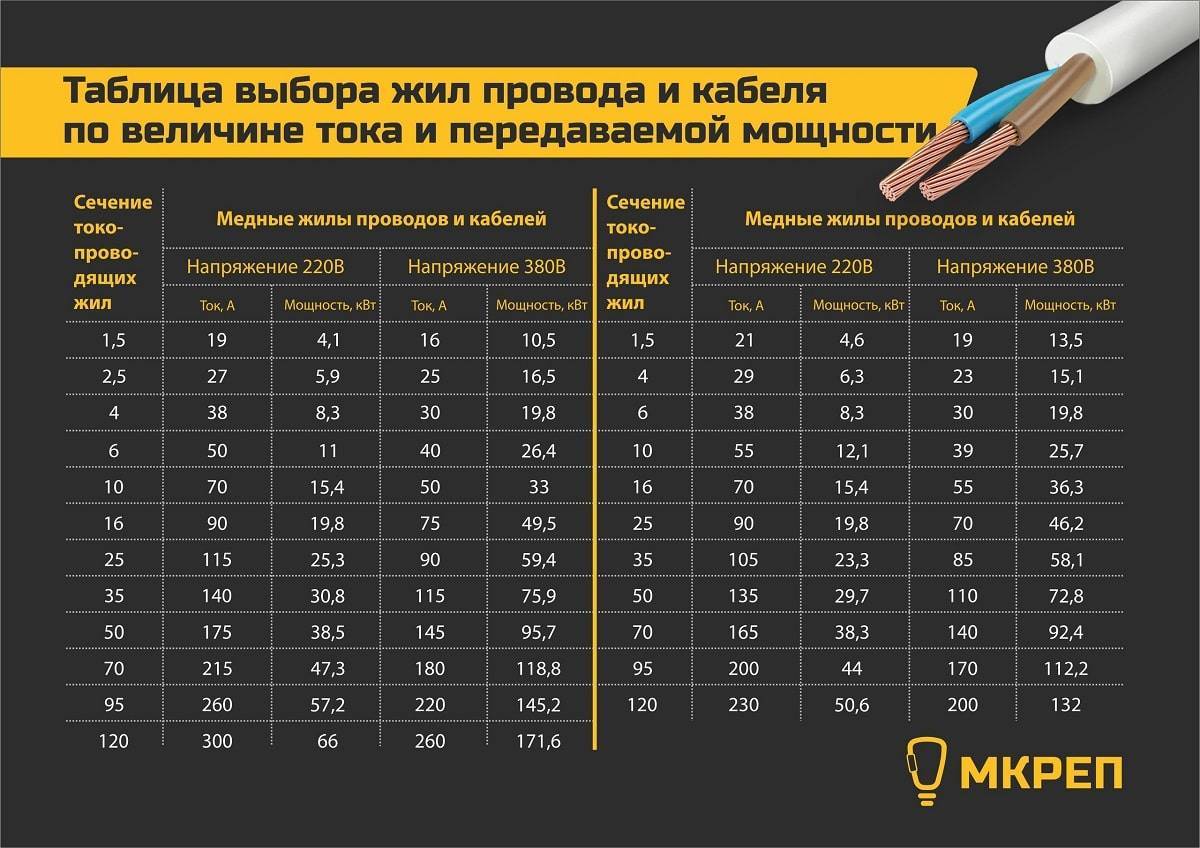

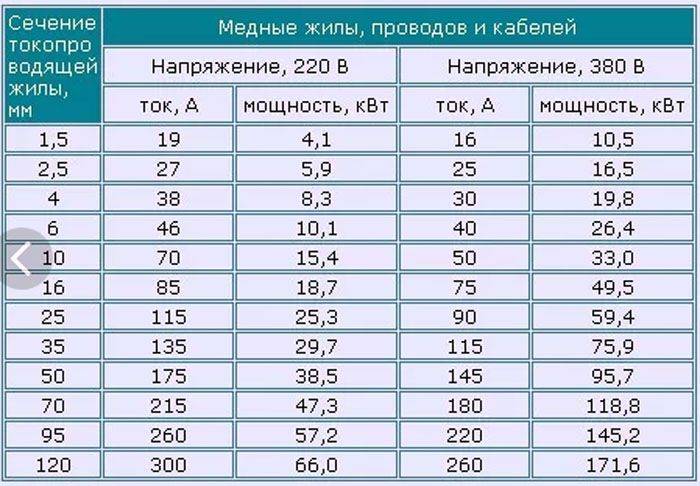

| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно — многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
Токовая нагрузка на кабель: как рассчитать сечение
Суммарная величина тока, движущегося по проводнику, зависит от нескольких характеристик: длина, ширина, удельное сопротивление и температура. Повышение температуры сопровождается снижением тока. Любая справочная информация, которую вы обнаружите в таблицах ПУЭ, обычно приводится для комнатной температуры 18 градусов Цельсия.
Помимо электрического тока нужно знать материал для проводника и напряжение. Самый простой расчет сечения кабеля по допустимому току: поделить его значение на 10. Если при изучении таблицы вы не обнаружите нужного значения, то ищите ближайшую, чуть большую величину. Такой вариант возможен для медных проводов, а допустимый ток составляет 40 А или меньше. В диапазоне 40-80 А допустимый ток следует делить уже на 8. Для алюминиевых проводов значение делится на 6. Причина этого была указана в конце предыдущего раздела.
Допустимые токовые нагрузки на кабель
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Что влияет на нагрев проводов
Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:
- Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.

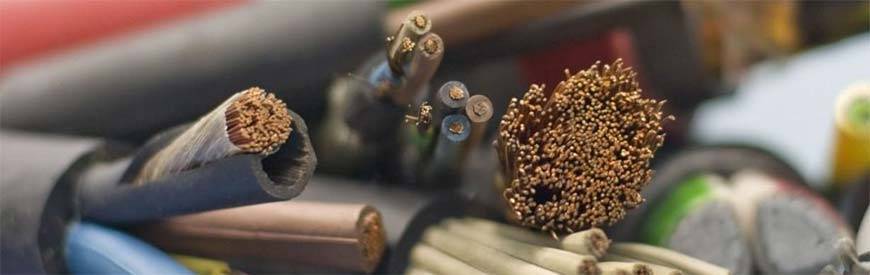

- Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
- Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
- Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
- Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
I= P/U
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Определение поперечного сечения проводов или кабелей по условию допустимой потери напряжения
Выбор поперечного сечения проводников в кабельной сети должен производиться по допускаемой потере напряжения, которая устанавливается с таким расчетом, чтобы отклонения напряжения для всего присоединенного к этой сети электрооборудования не выходили за пределы допустимого.
Номинальные напряжения на выходе систем электроснабжения (по ГОСТу 21128-83):
Согласно ГОСТу 13109-97:
- Нормально допустимое значение установившегося отклонения напряжения — ±5.
- Предельно допустимое значение установившегося отклонения напряжения — ±10.
Активное и индуктивное сопротивление линии

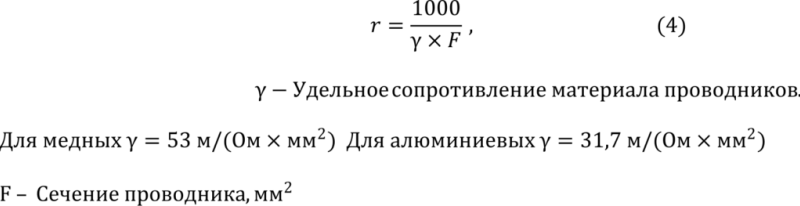

Активное сопротивление линии (Ом/км) равно:
Значение индуктивного сопротивления проводников Расчет сети по потере напряжения без учета индуктивного сопротивления проводов допустим в следующих случаях:
- для сети постоянного тока;
- переменного тока при cosφ = 1

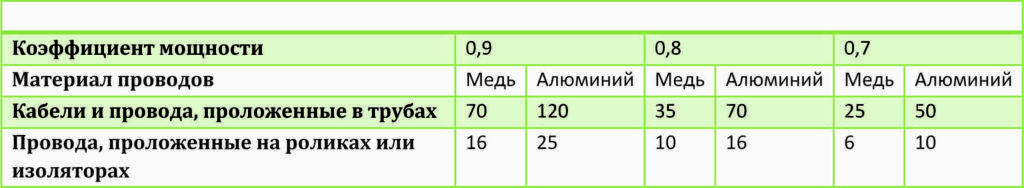

- для сетей, выполненных кабелями или изолированными проводами, проложенными в трубах на роликах или изоляторах, если их сечении не превосходят величин, указанных в таблице ниже.
Формулы расчёта сечения проводников при заданной величине потери напряжения
Формулы расчёта сечения проводников при заданной величине потери напряженияТрёхфазная линия переменного тока:
Двухпроводная линия переменного или постоянного тока:
Где γ — удельная проводимость материала проводов, м/(Ом×мм2);
Uн — номинальное напряжение сети, кВ (для трехфазной сети Uн — междуфазное напряжение);
∆Uдоп — допустимая потеря напряжения в линии, сечение которой определяется, %.
F — сечение проводников, мм2;
∑P∙L=P1∙L1+P2∙L2+…— сумма произведений нагрузок, протекающих по участкам линии, на длину этих участков; нагрузки должны выражаться в киловаттах, длины в метрах;
∑Iа∙L= Iа1 ∙L1+ Iа2 ∙L2+…— сумма произведений проходящих по участкам активных составляющих токов на длины участков;
Токи должны выражаться в амперах, длины — в метрах.
Активные составляющие тока (А) определяются умножением величин токов на величины коэффициентов мощности Iа = I∙ cos ɸ.
Условия теплоотдачи
Важным условием тепловой отдачи считается влажная среда, в которой находится кабель. При размещении провода в грунте теплоотвод напрямую связан со структурой и его составом, а также уровнем влажности.
Для получения наиболее точных величин придется проанализировать состав почвы, в зависимости от которого будет разным сопротивление. При помощи таблицы ищут удельное сопротивление. Благодаря качественной утрамбовке данная характеристика может быть уменьшена. Песок и гравий обладают меньшей теплопроводностью по сравнению с глиной, поэтому в идеале провода засыпают последней. Вместо глины можно использовать суглинок без примесей шлака, камней и мусора.
Важно помнить о разных условиях охлаждения кабеля с изоляцией и без нее. В первом случае тепловые потоки, исходящие при нагреве жил, вынуждены преодолевать дополнительный барьер в виде изоляционного слоя
Расположение кабеля в траншее
При подземной укладке кабеля, когда в одной траншее расположено сразу два проводника, процесс охлаждения существенно замедлится, что приведет к снижению допустимые токовых нагрузок.
С точки зрения электрической и пожарной безопасности, определение правильных длительно допустимого тока и сечения кабеля — важное условие, позволяющее исключить перегревы, нарушение изоляции и воспламенение кабельной линии. При расчетах следует быть внимательными и учесть множество дополнительных условий
Определенные корректировки нужны даже для табличных значений.
