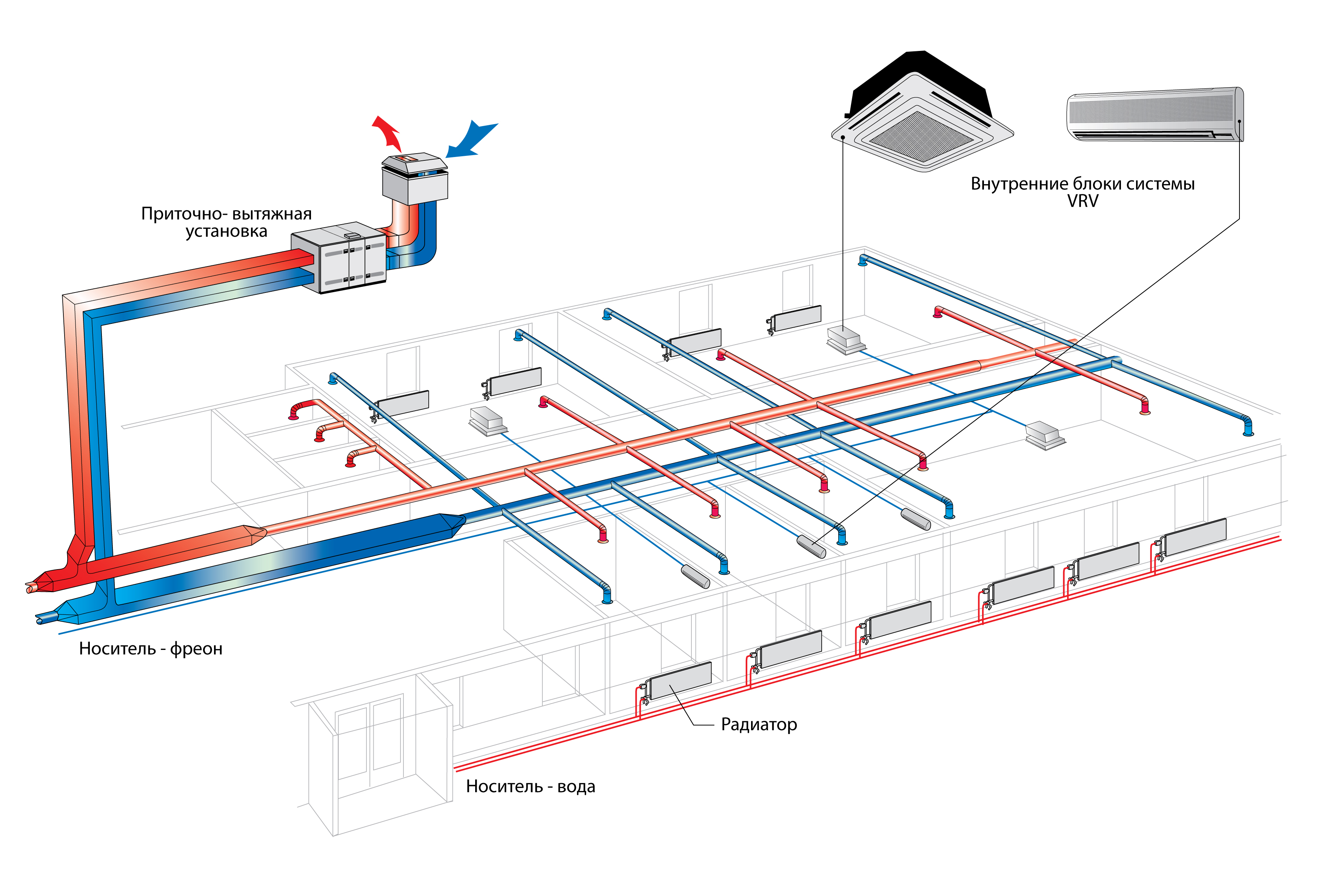

Расчет приточно-вытяжной вентиляции помещений

Как высчитать сечение воздуховода в квадратных метрах

Ошибка в вычислениях этого параметра вентиляционной системы может быть фатальной. Уменьшение необходимого показателя неизбежно приведёт к повышению давления в шахтах, а значит, появится посторонний гул, который довольно сильно раздражает. Это значит, что вычисления необходимо производить внимательно, не упуская ни малейшей детали, не округляя цифры. Расчёт квадратных метров производится по формуле:

S = L × k / w

, где

S – площадь сечения, м²;
L – расход воздуха, м³/ч;
k – скорость, с которой движется воздушный поток, м/с;
w – коэффициент расчёта, который равен 2,778.

Производительность системы, обслуживающей до 4-х помещений.
Размеры воздуховодов и воздухораспределительных решеток.
Сопротивление воздухопроводной сети.
Мощность калорифера и ориентировочные затраты на электроэнергию (при использовании электрического калорифера).

Если нужно подобрать модель с увлажнением, охлаждением или рекуперацией — воспользуйтесь калькулятором на сайте Breezart.

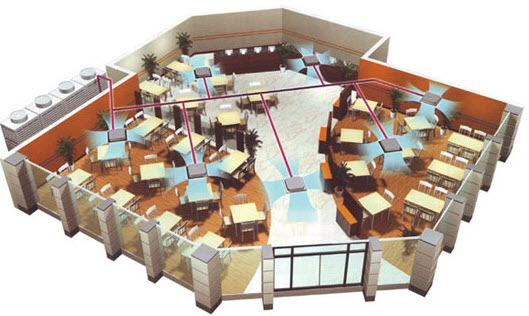

Пример реализованного проекта вентиляции ресторана №1

Исходные данные:

Расчётный воздухообмен горячего цеха 2600 м3/час.
Зал 1 на 50 человек;
Зал 2 на 25 человек;
Зал 3 на 25 человек.

Рассмотрим три различных варианта, которые для удобства сведём в таблицу:

Расчет систем вентиляции	Вариант 1 Курение запрещено	Вариант 2 Курение разрешено в залах 2, 3	Вариант 3 Курение во всех залах
Торговая зона
Приток залы для некурящих	4000 м3/час	2000 м3/час	–
Приток залы для курящих	–	5000 м3/час	10000 м3/час
Вытяжка залы для некурящих	2400 м3/час	400 м3/час	–
Вытяжка залы для курящих	–	5000 м3/час	10000 м3/час
Общий приток/вытяжка в торговую зону	4000/2400 м3/час	7000/5400 м3/час	10000/10000 м3/час
Технологическая зона
Приток горячего цеха	1000 м3/час	1000 м3/час	2600 м3/час
Вытяжка горячего цеха	2600 м3/час	2600 м3/час	2600 м3/час
Общий воздухообмен
Общий воздухообмен приток/вытяжка	5000 м3/час	8000 м3/час	12600 м3/час

Описания конкретных решений

Рассмотрим реализацию указанных трёх вариантов притока и вытяжки в торговые залы на основе вентиляционных агрегатов с роторными рекуператорами тепла. Рекуперация (передача тепла удаляемого воздуха поступающему) является одним из важных способов экономии природных ресурсов и уменьшения выделенной и потребляемой мощности

Обращаю внимание, что воздух, удаляемый из горячего цеха, не проходит через рекуператор, так как он содержит большое количество примесей, которые быстро выведут из строя фильтр и сам рекуператор. Результаты сведены в табл.№2

Таблица №2

№ п.п.	Вариант использования торговых залов	Воздухообмен Приток/ вытяжка м3/час	Суммарная мощность обогрева (кВт)	Эффективность обратной передачи тепла (кВт)	Эффективность использования рекуператора
1.	Курение запрещено	4000/2400	31	52	1,67
2.	Курение в залах 2,3	7000/5400	41	113	2,76
3.	Курение во всех залах	10000/10000	40	193	4,83

В последней колонке приведена эффективность использования рекуператора по следующему показателю: «отношение мощности полученной за счёт обратной передачи тепла к реально затраченной».

Как видно из примеров, в том случае, когда объёмы приточного и вытяжного воздуха различны, эффективность рекуперации снижается, тем больше, чем существеннее эта разница. Максимума эффективность рекуперации достигает в том случае, когда объёмы поступающего и удаляемого воздуха равны. В нашем примере это вариант, когда курение разрешено во всех залах. Несмотря на столь обнадёживающий результат (ещё бы, воздухообмен гораздо больше, энергопотребление почти такое же, эффективность использования рекуператора максимальная) я бы не спешил рекомендовать этот вариант к использованию по ряду причин, основные из которых следующие.

Расчет систем вентилиции наиболее важный этап всей работы. Перетекающий воздух не должен идти из помещений, где происходит курение, так, как запах табачного дыма отрицательно скажется на вкусе приготовляемой пищи. Это означает, что невозможно создать требуемое разрежение 60% в горячем цеху, а приточная установка технологической зоны, и общий воздухообмен должна быть существенно больше (см. Табл.1);
Увеличение воздухообмена потребует воздуховодов больших сечений, что может встретить сопротивление со стороны архитекторов (вполне уместное, надо заметить);
Не все посетители любят, чтобы их соседи курили.

Всех этих недостатков лишён второй вариант, в котором и курящим предоставлено достаточно места, и некурящие не испытывают дискомфорта, и нет необходимости очень сильно увеличивать воздухообмен

Обратите внимание на следующее обстоятельство: зона, где не курят обязательно должна быть ближе к технологической, чем зона для курения. Очевидно, что если бы курение было бы разрешено не во втором и третьем залах, а в первом, пришлось бы менять все расчеты, и увеличивать воздухообмен, так, переток воздуха содержащего табачный дым в технологическую зону недопустим

Практические выводы

Вентиляция кафе и ресторанов сложная задача, где нет готовых решений и которую необходимо решать комплексно.
Приточку технологической зоны рекомендуется делать с охлаждением, для того, что бы не увеличивать сверх меры воздухообмен в горячем цехе, и обеспечить допустимые условия для работающих там людей.
Если в помещениях ресторана предполагается курение, рекомендуется делать две зоны: одну для курящих, вторую – для некурящих. При этом необходимо следить, что бы зона, где курение разрешено, не граничила с технологической зоной, это позволит соблюсти требуемые нормы без неоправданного увеличения воздухообмена.

Метод удельных норм

Метод определения воздухообмена на основе удельных норм последовательно рассматривает санитарную нагрузку на воздушную среду дома, создаваемую материалами (1-й этап) и нагрузку создаваемую человеком (2-й этап). Следующим 3-м этапом рассматривается условие соблюдения баланса между притоком и вытяжкой . В качестве результата принимается наибольший воздухообмен из трёх рассчитанных величин. Примеры расчёта воздухообмена см. в приложении.

1-й этап. Рассчитывается воздухообмен [м3/час], исходя из общего объёма помещений дома (квартиры):

Qкратн=0.35 х V,

Где V- общий объём дома (квартиры), м3;

0.35- кратность воздухообмена, 1/ч.

2-й этап. Рассчитывается воздухообмен исходя из нормы на одного человека.

При общей площади дома (квартиры) на одного человека менее 20 м2 (Sобщ/N < 20 м2/чел), воздухообмен равен:

Qнорм=3хSжил

Где 3- нормативный коэффициент, м3/м2;

Sжил- жилая площадь, м2.

При общей площади дома (квартиры) на одного человека более 20 м2 (Sобщ/N>20 м2/чел), воздухообмен равен:

Qнорм=Nх60,

Где N- количество проживающих человек, чел;

60- воздухообмен на одного человека, м3/чел.

Под общей площадью дома Sобщ подразумевается суммарная площадь помещений, включенных в схему общего воздухообмена. Жилая площадь Sжил— это суммарная площадь только жилых помещений, в неё не входят площади коридора, кухни, санузла и других вспомогательных помещений.

В плотно заселённых домах (квартирах) при общей площади на одного человека значительно меньше 20 м2 воздухообмен, рассчитанный по формуле Qнорм=3хSжил получается заниженным, т.к. эта формула продиктованная стандартом , не учитывает количество проживающих человек

Поэтому следует принять во внимание классификацию качества воздуха для нежилых помещений (это помещения общественного назначения, офисы), см. таблицу 1, с помощью которой можно задать нижнюю границу расхода воздуха на одного человека. 3-й этап

Рассчитывается расход вытяжного воздуха;

3-й этап. Рассчитывается расход вытяжного воздуха;

Расчёт состоит в определении суммарного расхода вытяжки из вспомогательных помещений:

Qвыт=∑Qi

Где Qi- воздухообмен вспомогательного помещения оборудованного вытяжной вентиляцией, определяется по таблице 2.

Таблица 2- Нормы воздухообмена вспомогательных помещений

Помещение	Воздухообмен Qi, м3/час
Кухня с электрической плитой	60
Кухня с газовой плитой	100
Ванная, душевая	25
Туалет	25
Совмещённый санузел	50
Помещение сушки белья, постирочная	Q=Vпомещения х 5 ч-1 (кратность воздухообмена 5)
Гардеробная, кладовая	Q=Vпомещения х 1 ч-1 (кратность воздухообмена 1)

Примечание. Воздухообмен вспомогательных помещений указан в режиме использования помещения. Если помещение не используется, кратность воздухообмена уменьшается до 0,2 ч-1.

4-й этап. В качестве результата принимается наибольшая из рассчитанных выше величин воздухообмена:

Q=max{Qкратн;Qнорм;Qвыт}

Таким образом, результирующий воздухообмен обеспечивает соответствие всем трём составляющим требованиям.

Разновидности воздухообмена

Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:

Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

1 Понятие воздухообмена

Вентиляция закрытых помещений осуществляется посредством удаления части загрязнённой атмосферы и притока свежего воздуха. Замещение бывает полным или частичным, в зависимости от системы проветривания. Исчисляется оборот газовой среды в м3/час. Существует 3 основных вида воздухообмена:

1. Естественная вентиляция объектов происходит из-за разницы давлений и температур внутри и снаружи замкнутого пространства, проникновением атмосферных масс через неплотности дверей и окон, утечкой через специально обустроенные вытяжные каналы.
2. Принудительное проветривание используют для обеспечения эффективного воздухообмена вне зависимости от явлений природы. Давление или разряжение создаётся с помощью вентиляторов и дымососов.
3. Сочетание первых двух способов позволяет уменьшить стоимость воздухообмена посредством снижения затрат на электроэнергию. Называется такая система комбинированной.

Проектный расчет проветривания объекта сводится к определению потребности и способам обеспечения конкретных жилых или рабочих мест нужным количеством доброкачественного кислорода. Объём воздухообмена зависит от разных факторов: выделенное тепло, влажность, содержание вредных газов, пыли, кратность, санитарные нормы. Методика расчётов в каждом случае индивидуальная. Чаще используют два последних фактора.

Интенсивность оборачиваемости газовой среды — отношение количества поступающего или удаляемого воздуха за 1 час к рабочему объёму замкнутого пространства. Кратность воздухообмена — так называют этот показатель. Числовое значение показывает, сколько раз в течение установленного периода происходит полная смена внутренней атмосферы помещения; размерность характеристики — 1/час. Определяют кратность воздухообмена по формуле: N =L/Р, где Р — объём расчётного пространства, м3.

Определение сечения воздухоотвода

При расчете вентиляционной системы необходимо в обязательном порядке произвести определение ее рабочего давления. Достаточно важную роль в этом аспекте играет сечение воздухоотвода установки. Определение рабочего давления осуществляется по параметрам вентилятора, числу перехода и форме вентиляционных труб. Если установка вентиляции будет производиться в частном доме или квартиры, то площадь сеения трубы должна составлять 5,4 квадратных сантиметра на квадратный метр комнаты. При монтаже установки в частных гаражах и на производственных предприятиях на один квадратный метр должно полагаться сечение в 17,6 квадратных сантиметров.

Расчет по кратностям

Кратность воздухообмена – это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Расход воздуха или производительность по воздуху

Проектирование системы начинается с расчета требуемой производительности по воздуху, измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами). Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Если это офисное помещение 100 кв.м. и в нем работает 50 человек (допустим операционный зал), то для обеспечения вентиляции необходима подача около 3000 м3/ч.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:L = n * S * H, где

L — требуемая производительность приточной вентиляции, м3/ч; n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5; S — площадь помещения, м2; H — высота помещения, м;

Расчет воздухообмена по количеству людей:L = N * L_норм, где

L — требуемая производительность приточной вентиляции, м3/ч; N — количество людей; L_норм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;
работа в офисе — 40 м3/ч;
при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования.

Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

Для квартир — от 100 до 600 м3/ч;
Для коттеджей — от 1000 до 3000 м3/ч;
Для офисов — от 1000 до 20000 м3/ч.

Не забываем про компромис: рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума.

Для проверки существующих систем вентиляции предлагаем воспользоваться приборами, производства ООО ”НТП ”ТКА” . Чтобы определить объем проходящего через сечение воздуховодов воздушного потока, предлагаем воспользоваться, например, прибором Анемометр + Термогигрометр + Люксметр “ТКА-ПКМ”(63) с поверкойв режим измерения скорости воздуха. Поместите головку измерительного зонда с датчиками по центру воздуховода так, чтобы красная метка была направлена навстречу воздушному потоку. Затем нажать на кнопку Режим (Hold). По истечении 99 секунд на экран прибора будет выведено среднее значение скорости воздуха V_cp(м/с).Расход воздуха L (м3/ч) через сечения воздуховодов площадью F_сеч (м2) вычисляется по формуле:

L = 3600*V_cp*F_ceч.

ООО ”НТП ”ТКА” занимается выпуском приборов для оценки характеристик микроклимата с 1999 года. Колоссальный опыт работы, постоянное обновление технической базы и использование передовых технологий позволили компании стать лидером в данной области. Если вам нужно приобрести термогигрометр, анемометр или термометр — сделайте выбор в нашем магазине и получите товар в оговоренный срок. Большой выбор, доступные цены, гарантии производителя и сервисная поддержка на всем протяжении срока службы измерителей скорости движения воздуха, температуры и влажности воздуха — это объективные причины купить эти приборы именно в НТП “ТКА”.

Методика измерения внесена в эксплуатационную документацию (в частности, Руководство по эксплуатации) на средство измерения в раздел Порядок работы. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».

Расчёт вытяжной вентиляции

Расчёт вытяжной вентиляции также ведётся с учетом требований сводов правил, список которых приведён выше. Например, однократный воздухообмен в магазине будет означать, что производительность вытяжной системы также должна составлять 1 объём помещения в час (150 м3/ч для рассмотренного магазина).

Однако при расчёте вытяжной вентиляции есть одна особенность. В «чистых» помещениях (офисы, кабинеты, переговорные, жилые комнаты и другие помещения с постоянным пребыванием человека) рекомендуется, чтобы расход вытяжного воздуха был на 10-30 % меньше расхода приточного воздуха. Это делается для того, чтобы «лишний» воздух уходил в смежные помещения — в коридоры и технические помещения. Тем самым обеспечивается защита от перетекания запахов из смежных помещений и жилые и офисные зоны.

Кроме того, на любом объекте есть помещения, где предусматривается только вытяжка — санузлы, душевые, технические помещения, гардеробы и другие. Как правило, нормы предписывают устраивать для них отдельные вытяжные системы. При этом расчёт вытяжных систем ведётся исходя из следующих цифр:

Вытяжка от одного унитаза: 50 м3/ч
Вытяжка от одной раковины: 25 м3/ч
Вытяжка от одной душевой кабинки: 75 м3/ч
Вытяжка из технических помещений: 1 крат.

Онлайн-программа для расчета вентиляции

Онлайн-программа для расчета вентиляции позволяет расчитывать воздухообмен по людям, по кратностям и на удаление вредных веществ. Более подробно данные алгоритмы описаны в статье про воздухообмен.

Онлайн-расчет воздухообмена по людям
Хочу такой же калькулятор себе на сайт
Количество постоянных рабочих мест:Более 2 часов непрерывно	чел.
Количество посетителей:Менее 2 часов непрерывно	чел.
Количество спортсменов:	чел.
Расход воздуха:	м3/ч

Онлайн-расчет воздухообмена по кратностям
Объем помещения:	м3
Кратность:	1/ч
Расход воздуха:	м3/ч

Онлайн-расчет воздухообмена на удаление тепла
Тепловыделение:	кВт
Температура в помещении:	°C
Температура приточного воздуха:	°C
Расход воздуха:	м3/ч

Онлайн-расчет воздухообмена на удаление влаги
Влаговыделение:	г/ч
Влагосодержание воздуха в помещении:	г/кг
Влагосодержание приточного воздуха:	г/кг
Расход воздуха:	м3/ч

Онлайн-расчет воздухообмена на удаление вредностей
Вредное вещество:	CO₂ (Углекисный газ)CO (Оксид углерода)NO₂ (Диоксид азота)NO (Оксиды азота)SO₂ (Диоксид серы)АммиакХлорФенол/Бензол
Скорость выделения вредности в помещении:	мг/ч
Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК	мг/м3
Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде	мг/м3
Расход воздуха:	м3/ч

Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

Расчет местной вытяжки

Вытяжная вентиляция

Если на производстве происходят выбросы вредных веществ, то их необходимо улавливать непосредственно на максимально близком расстоянии от источника загрязнения. Это сделает их удаление более результативным. Как правило, источниками выброса становятся различные технологические емкости, также загрязнять атмосферу может работающее оборудование. Чтобы улавливать выделяемые вредные вещества используют локальные вытяжные устройства – отсосы. Обычно они имеют вид зонта и устанавливаются над источником паров или газов. В некоторых случаях такие установки идут в комплекте с оборудованием, в других – мощности и размеры рассчитывают. Выполнить их несложно, если знать правильную формулу расчета и иметь некоторые исходные данные.

Чтобы сделать расчет необходимо провести некоторые замеры и выяснить следующие параметры:

размер источника выброса, длину сторон, сечение, если он имеет прямоугольную или квадратную форму (параметры a x b) ;
если источник загрязнения имеет круглую форму, необходимо знать его диаметр (параметр d);
скорость движения воздуха в зоне, где происходит выброс (параметр vв);
скорость всасывания в районе системы вытяжки (зонта) (параметр vз);
планируемая или имеющаяся высота установки вытяжки над источником загрязнения (параметр z). При этом нужно помнить, что чем ближе расположена вытяжка к источнику выброса, тем эффективнее улавливаются загрязняющие вещества. Поэтому зонт нужно располагать максимально низко над емкостью или оборудованием.

Формулы расчета для прямоугольных вытяжек выглядят следующим образом:

A = a + 0.8z, где A – это сторона вентиляционного устройства, a – сторона источника загрязнения, z – расстояние от источника выброса до вытяжки.

B = b + 0.8z, где B – это сторона вентиляционного устройства, b – сторона источника загрязнения, z – расстояние от источника выброса до вытяжки.

Если вытяжная установка будет иметь круглую форму, то рассчитывается ее диаметр. Тогда формула будет выглядеть следующим образом:

D = d + 0.8z, где D – диаметр вытяжки, d– диаметр источника загрязнения, z– расстояние от источника выброса до вытяжки.

Вытяжное устройство делается в форме конуса, причем угол должен быть не больше 60 градусов. В противном случае эффективность вентиляционной системы снизится, так как по краям образуются зоны, где застаивается и воздух. Если в помещении показатели скорости воздуха более 0,4 м/с, то конус необходимо оборудовать специальными откидными фартуками, чтобы предотвратить рассеивание выделяемых веществ и защитить их от внешнего воздействия.

Знать габаритные размеры вытяжки необходимо, так как от этих параметров будет зависеть качество воздухообмена. Определить количество вытяжного воздуха можно по следующей формуле: L = 3600vз х Sз, где под L понимается расход воздуха (м3/ч), vз – скорость воздуха в вытяжном устройстве (для определения данного параметра используется специальная таблица), Sз – площадь проема вентиляционной установки.

Если зонт имеет прямоугольную или квадратную форму, то его площадь вычисляется по формуле S =A*B, где A и B – стороны фигуры. Если вытяжное устройство имеет форму круга, то его размер вычисляется по формуле S=0,785D, где D – диаметр зонта.

Давление

Правильный аэродинамический расчет системы вентиляции на предмет расчетного давления, создаваемого приточной установкой, только сложен.

Он обязан учитывать очень широкий перечень факторов:

диаметр и Длину вентканалов.
шершавость и Материал их стенок.
угол и Количество поворотов.
Переходы диаметра.
Сопротивление фильтров, теплообменников и калориферов.

Имеется и хорошая новость: кроме того значительное превышение расчетного давления при фиксированной производительности угрожает только малым перерасходом электричества.

Как раз исходя из этого расчет в большинстве случаев выполняется по упрощенной методике:

75-100 Па достаточны для вентиляции помещения с площадью 50-150 м2.
100-150 Па – для 150-350 м2.

Особенности работы системы

Устройство вентиляции

Назначение вентиляционной системы – устранить отработанный воздух из помещения, в котором она установлена. Наиболее часто производится одновременная установка приточной и вытяжной вентиляционных систем, что обеспечивает им отменное качество выполнения их функций.

Для обеспечения благоприятного микроклимата в помещении необходимо правильно произвести расчет вентиляции. С этой целью учитываются все необходимые агрегаты для обеспечения полноценной работы вентиляционной системы. При неправильном проведении расчета будет наблюдаться неполноценное выполнение функций вентиляцией. Это приведет к появлению грибка. При неправильных расчетах очень часто наблюдается разрушение строительных материалов и отделки помещения. При этом, люди, которые в нем часто пребывают, постоянно жалуются на появление разнообразных заболеваний, вызванных бактериями и грибками.

Параметры вентиляций

При расчете вентиляционной системы необходимо производить учет не только ее параметров. От них зависят функции, которые может выполнять данное оборудование. Вентиляции могут быть:

вытяжными, которыми отводится из помещения отработанный воздух;
приточно-вытяжными, которыми осуществляется одновременное устранение отработанного и подача свежего воздуха в комнаты;
приточными, которые подают свежий воздух в помещение.

Сферой применения вытяжных вентиляций являются производственные предприятия, офисы, складские помещения и т.д. К недостаткам данной установки является то, что она неспособна обеспечивать нормальный воздух в помещении самостоятельно. Именно поэтому при расчете промышленной системы необходимо учитывать параметры определенной комнаты.

Как выполняется расчет?

На сегодняшний день существует несколько способов, позволяющих выполнить самостоятельный расчет воздушного обмена в разных по назначению помещениях.

Наиболее простыми способами является обустройство:

на параметрах общей площади помещения;
в соответствии с санитарными и гигиеническими нормами;
согласно кратностям.

При наличии источников локального выброса вредных или загрязняющих веществ, рекомендуется устанавливать улавливающие и удаляющие установки в виде зонтичных отсосов.

Некоторыми производителями, выпускающими сложное оборудование, приборы изначально комплектуются отсосами, которые достаточно только подвести к воздуховодам.

Во всех остальных случаях требуется выполнить самостоятельные расчёты и правильно подобрать вентилирующее оборудование для производственного помещения.

Расчёты осуществляются в соответствии с размерами источников загрязнения (a*b) или его диаметром (d), при учёте скорости воздушного движения (ϑв) и всасывания (ϑ3), а также уровня размещения устройства (z).

расчёт габаритов: A=a+0.8z, B=b+0.8z, при наличии круглых отсосов D=d+0.8z
расчет объёма удаляемых воздушных масс: L=3600ϑхSз

Если нет уверенности в собственных силах, целесообразно доверить выполнение расчётов и подбор вентиляционной системы специалистам.

Расчет промышленной вытяжной вентиляционной системы
